Поворотно-откидное окно

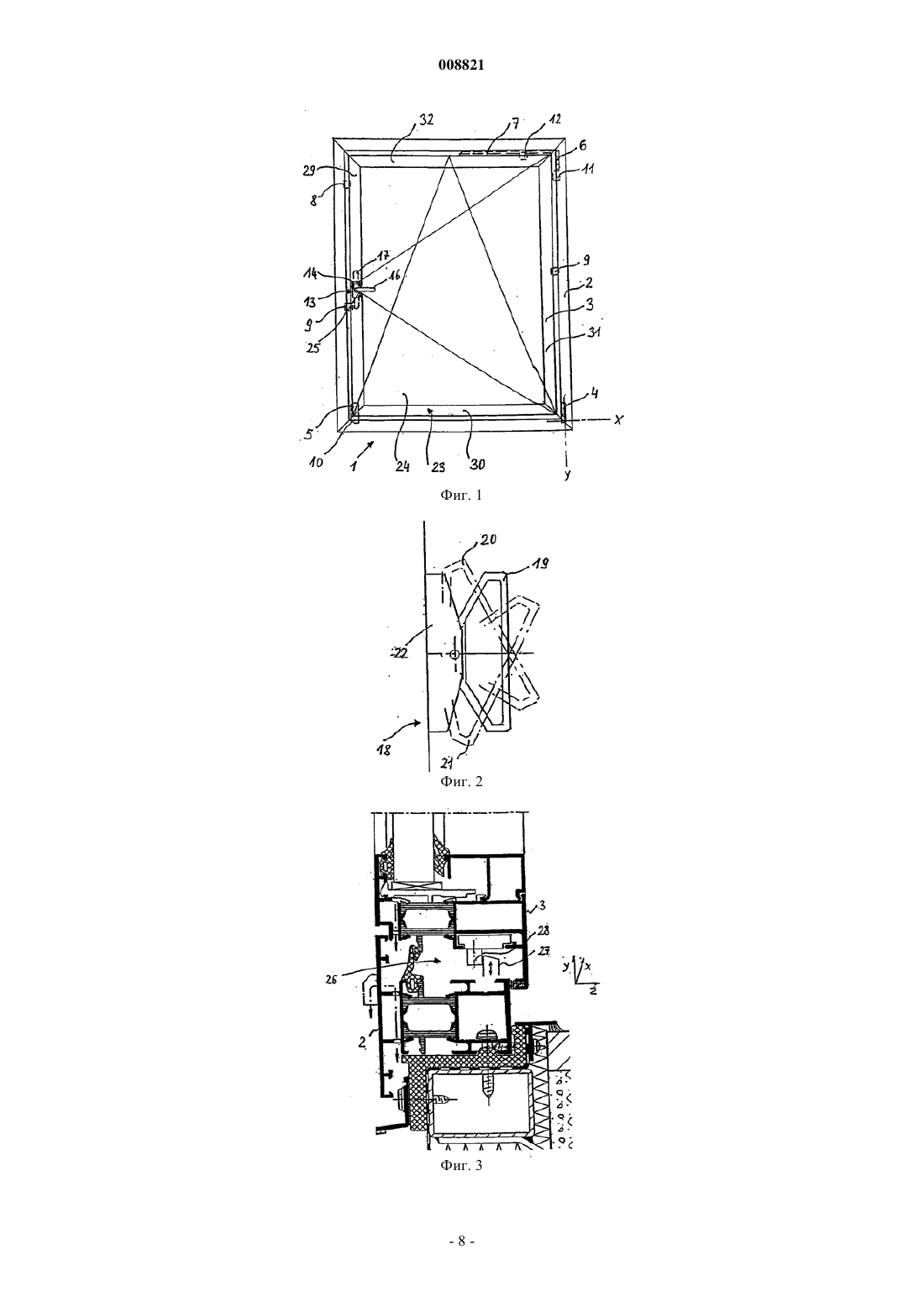

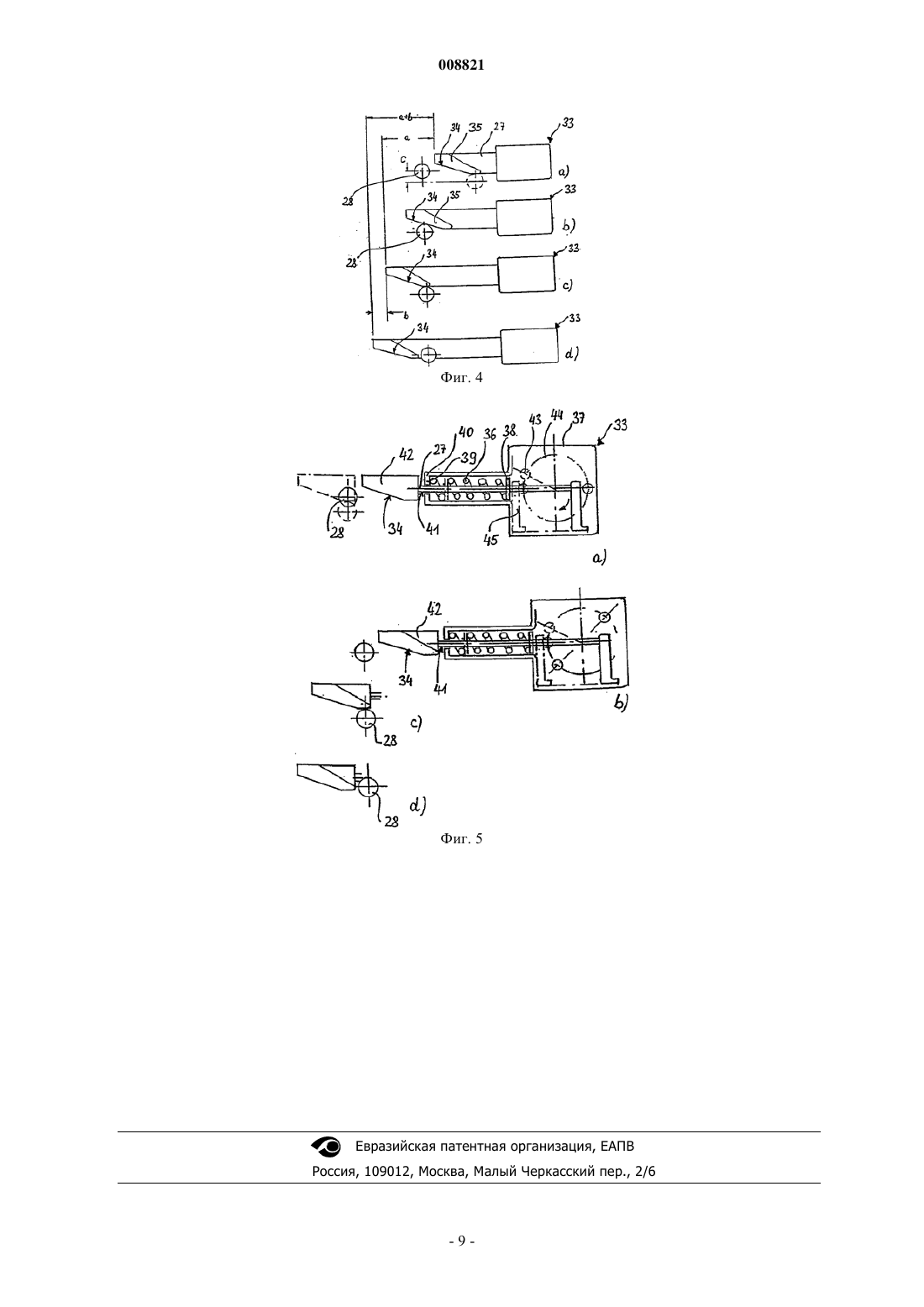

008821 Изобретение относится к поворотно-откидному окну, как раскрыто в п.1 ограничительной части формулы. У подобного рода окон створка открывается и закрывается с помощью ручки, к которой присоединена передача, в частности, в виде толкающей штанги, непосредственно связанная с ручкой механически и действующая на блокировочные устройства для освобождения и блокирования створки на наружной оконной коробке. Блокировочные элементы подобного рода окон и опоры для перемещения створки, как, например,наклонная опора, поворотная опора и устройство для поворота, вращаются на окне с помощью толкающих штанг, приводимых в движение через ручку окна. Толкающие штанги могут выполняться, например, в виде приборов, у которых толкающая штанга заранее закреплена под манжетной шиной, комплектно вставленной в паз, и соединяться друг с другом через соответствующие отгибающие углы модули. Такие приборы механически достаточно сложны, для общей ширины окон рассматриваемой конструкции относительно велики и требуют больших затрат при хранении на складе. У алюминиевых окон конструкция выполняется таким образом, что в пазы рамного профиля в качестве отдельных элементов вводятся ригельные штанги и могут снабжаться, при необходимости, блокировочными элементами. В районе углов отдельные толкающие штанги должны соединяться также с угловыми переключениями, чтобы обеспечить возможность блокировки створки окон у рамных балок. Здесь хотя и требуется меньше запас оконных приборов, зато определенных затрат требует раскрой и обработка ригельной штанги. Известны также электромеханические приводы, с помощью которых осуществляется открывание и закрывание окон. Такие варианты исполнения также требуют затрат. Управление такими окнами часто достаточно сложное и не дает необходимого обзора. Задачей изобретения является дальнейшее упрощение и снижение затрат на изготовление окон с электромеханическими и электромагнитными компонентами. Изобретение решает указанную задачу посредством объекта, раскрытого в п.1 формулы. Предпочтительные варианты реализации изобретения раскрыты в зависимых пунктах формулы. Согласно изобретению как минимум одно или несколько креплений для перемещения створки относительно наружной оконной коробки имеют электромеханический или электромагнитный функциональный, в частности, соединительный элемент, причем функциональные элементы имеют беспроводное управление или управление по проводам и предназначены для приведения креплений в их рабочее положение и выведения из него для перемещения створки относительно наружной оконной коробки, а также предусмотрено управляющее устройство, предназначенное, как минимум, для приведения в действие функциональных элементов. Функциональные элементы действуют как соединительные элементы, которые приводят крепления в рабочее положение и выводят крепления из рабочего положения, в котором указанные крепления действуют как поворотные соединения. Таким образом, механическое соединение между органом управления в виде ручки и креплениями может отсутствовать, что существенно снижает расходы на изготовление поворотно-откидного окна и снижает необходимость в создании запаса различных деталей на складе. У поворотно-откидных окон целесообразно, если, как минимум, наклонная опора и поворотный шарнир снабжены функциональными элементами. Поворотно-откидная опора, снабженная, например,шаровой опорой, действует в обоих положениях окна поворот и наклон, но, как правило, не должна устанавливаться посредством соединительного элемента в различные функциональные положения. Предпочтительно, если между наружной оконной коробкой и створкой выполнена полость фальца и в полости фальца или около полости фальца расположен(ы), как минимум, одно или несколько электромеханических или электромагнитных блокировочных элементов, которые перекрывают полость фальца и служат для того, чтобы фиксировать створку на наружной оконной коробке в закрытом положении окна. Управляющее устройство выполнено также с возможностью приведения в действие функциональных элементов. Необходимое механическое соединение в виде передачи, в частности, привода толкающей штанги между ручкой и блокировочными устройствами может таким образом отсутствовать, что приводит к существенной экономии средств. Предпочтительно далее в качестве управляющего устройства предусмотреть расположенную на створке ручку с подвижной рукояткой, выполненной с возможностью поворота в различные положения на створке, соответствующие различным рабочим положениям створки, причем ручка имеет элементы управления и/или датчики, при этом ручка соединена без проводов или посредством электрических проводов с электромагнитными или электромеханическими блокировочными элементами створки и/или с электромагнитными или функциональными элементами креплений и/или с электромеханическим приводным устройством для открывания и закрывания створки. Ручка, в частности, соединена с блокировочными элементами и/или креплениями без применения каких-либо механических элементов в виде передачи, а наружная оконная коробка и створка выполнены без толкающей штанги. В частности, в случае, когда ручка по-прежнему предназначена для открывания и закрывания створки, пользователю не нужно знакомиться с пользованием новыми элементами управления, хотя их применение на поворотно-1 008821 откидных окнах, выполненных согласно изобретению, принципиально может быть реализовано (например, посредством сенсорного экрана, или клавиш, или подобных устройств). Согласно альтернативному варианту окно может иметь электромеханический привод для открывания и закрывания створки. В этом случае полезно, если управление створкой осуществляется через ручку, как это обычно принято в окнах. Предпочтительно становится, в частности, из экономических соображений применение комбинации из электромагнитной блокировки окна, а также электромеханической или электромагнитной связи оконных приборов и механического открывания и закрывания от руки, в частности, при повороте створки. Согласно другой предпочтительной форме исполнения между наружной оконной коробкой и створкой выполнена полость фальца и в полости фальца или на ней расположен, как минимум, один или несколько блокировочных устройств, которые перекрывают полость фальца и служат для того, чтобы блокировать створку на наружной оконной коробке в закрытом положении окна, причем, как минимум,одним блокировочным элементом управляют без проводов или посредством электрических проводов в зависимости от положения рукоятки или какого-либо аналогичного органа управления, и имеет электромагнитный или электромеханический запорный элемент. Электромеханические запорные элементы известны из патента DE 19514051, причем отдельные блокировочные элементы предусмотрены у поворачивающейся относительно одной единственной оси двери и входят в пазы рамы, в частности, рамы створки и разблокируются посредством электромагнитов. Согласно другому варианту реализации изобретения, который можно рассматривать отдельно, ручка имеет электрическое контролирующее устройство для регистрации положения рукоятки, в качестве которого может быть задействован компьютер, для того, чтобы регистрировать и выдавать данные о положении элементов включения или информацию от датчиков на ручке. Предпочтительно ручка связана с контролирующим устройством без проводов или электрическим проводом. В этом случае можно регистрировать и контролировать положение ручки и, таким образом, положение окна непосредственно на окне или на центральном пункте управления зданием. Контролирующее устройство и управляющее устройство могут быть также интегрированы в одном блоке. Предпочтительно, если у рукоятки непосредственно на створке размещен электрический элемент включения, который целесообразно и компактно расположен в корпусе рукоятки, выполненной, в частности, в виде розетки или, например, у полости фальца, или в камере, или в пазу рамы створки. Створка может быть выполнена без рамы, причем ручка в этом случае закрепляется на стекле. Предпочтительно, если створка имеет наружную оконную коробку для установки рукоятки. Существенно для ручки наличие рукоятки, предназначенной для того, чтобы иметь возможность поворота в различные положения, которые отчетливо отличаются друг от друга зрительно так, что положениям рукоятки могут быть также отчетливо сопоставлены различные рабочие положения. Именно в этом случае управление окном осуществляется особенно просто и не требует применения каких-либо дополнительных органов управления в виде клавиш. Впрочем, возможно различное конструктивное выполнение рукоятки, в частности, в виде петлеобразной рукоятки, поворотной и т.п. Однако рукоятка должен быть выполнена подвижной, предпочтительно поворотной, с возможностью установки в различные фиксированные положения. Предпочтительно створка имеет раму. Наружная оконная коробка предпочтительно не должна вращаться автоматически. В качестве блокировочных и функциональных элементов предпочтительно используют электромеханические элементы. Управление осуществляется через электрические провода или через беспроводное соединение, например радиосвязь. Ниже приводится более подробное описание изобретения на примерах конкретного исполнения с использованием чертежей. Фиг. 1 - схема поворотно-откидного окна с первой рукояткой; фиг. 2 - схема другой рукоятки для поворотно-откидного окна в различных положениях рукоятки; фиг. 3 - разрез по полости фальца окна; фиг. 4a-d - схема электромеханического блокировочного устройства окна в различных рабочих положениях; фиг. 5a-d - схема другого электромеханического блокировочного устройства окна в различных рабочих положениях. На фиг. 1 показано поворотно-откидное окно 1 с оконной коробкой 2 и створкой 23, имеющей раму 3 и стекло 24. Поворотно-откидное окно имеет возможность наклона относительно первой оси X, расположенной в обычном положении установки горизонтально, и возможность поворота относительно второй оси Y,расположенной здесь вертикально. Для этой цели окно 1 в качестве креплений между наружной оконной коробкой 2 и рамой 3 створки имеет поворотно-откидную опору 4, отсоединяемую наклонную опору 5 и поворотную опору 6. Указан-2 008821 ная поворотная опора 6 выполнена как поворотный шарнир и закреплена на раме створки 3, а также присоединена с возможностью отсоединения к наружной оконной коробке 2. В зависимости от того, наклоняется окно, поворачивается или закрыто, указанные крепления, здесь соответственно опоры, находятся в рабочем или нерабочем положении. Так, например, наклонная опора 5 при наклонных перемещениях находится в своем рабочем положении, а поворотная опора 6 в нерабочем. Наоборот, при поворотах поворотная опора 6 находится в своем рабочем положении, а наклонная опора 5 в нерабочем. На кромке окна между наружной оконной коробкой 2 и рамой 3 створки в качестве дополнительного подвижного крепления предусмотрено раздвижное устройство 7, которое служит для ограничения наклонного положения створки относительно наружной оконной коробки 2. Поворотный шарнир 6 в зависимости от исполнения в закрытом положении окна и в наклонном положении относительно оси Y присоединен к наружной оконной коробке или к раме створки с возможностью отсоединения, а на раме створки или на наружной оконной коробке расположена неподвижно. В последнем случае поворотная опора 6 и раздвижное устройство 7 образуют единый блок. Далее у поворотно-откидного окна, изображенного на фиг. 1, на части креплений, необходимых для реализации подвижности между створкой и наружной оконной коробкой - здесь на наклонной опоре 5 и на поворотной опоре 6, а также на раздвижном устройстве 7 - расположен как минимум один электромеханический соединительный элемент 10, 11 или 12, с помощью которых крепления 5, 6 и 7, в зависимости от управления, переходят в рабочее или в нерабочее положение, чтобы иметь возможность перемещения створки 23 в ее положение наклона, или поворота, или блокировки створки 23 на наружной оконной коробке 2 в ее закрытом положении. Приведение в рабочее положение или выведение из него наклонной опоры 5 или поворотной опоры 6 осуществляется через электромеханические соединительные элементы 10, 11. Электромеханический элемент 10 управляет наклонной опорой 5 между закрытым положением створки и положением поворота створки относительно оси X с одной стороны и положением разблокирования наклона створки относительно оси Y. Раздвижное устройство 7 в качестве альтернативы может быть также соединено с поворотной опорой 6, причем в этом случае поворотная опора 6 закреплена на наружной оконной коробке 2 и через устройство поворота соединяется со створкой 23. Опционально раздвижное устройство 7 может быть использовано для открывания и закрывания поворотно-откидного окна в положении наклона и из положения наклона через посредство не показанных здесь элементов в виде электродвигателя и передачи, в частности, цепи или троса. Соединительный элемент 11 служит для разблокирования поворотной опоры 6 на створке 23 во время движения поворота относительно оси Y в его функциональное положение. При наклоне поворотная опора наоборот переходит в свое нерабочее положение. Аналогично работают остальные функциональные элементы 10, 12 в отношении наклонной опоры 5 и раздвижное устройство 7, перемещения которых, например, прекращаются и/или блокируются или разблокируются электромеханическими функциональными элементами с подвижными пальцами или аналогичными им элементами. Между наружной оконной коробкой 2 и рамой 3 створки в полости фальца, в отдельных точках или только в отдельных местах, отстоящих друг от друга, расположены блокировочные элементы 8, 9, которые перекрывают полость фальца и служат для того, чтобы блокировать створку 23 на наружной оконной коробке 2 в закрытом положении окна. Здесь, например, на кромке створки 23 со стороны поворотной опоры 6 и на кромке рамы 3 створки,расположенной напротив поворотной опоры 6, размещены три блокировочных элемента. Можно предусмотреть также дополнительные блокировочные элементы 8, 9 на других сторонах, в частности, на верхней и нижней стороне окна и/или другое количество блокировочных элементов 8, 9. Блокировочные элементы 8, 9 имеют здесь беспроводное управление или управление через электрические провода (здесь не видны) и имеют электромагнитный или, в частности, электромеханический запирающий элемент. Электромеханический запирающий элемент более предпочтителен для создания достаточного запирающего усилия, при необходимости, в сочетании с дополнительными передаточными элементами в виде затяжных скосов, эксцентриков и клиньев. При этом запирание должно производиться предпочтительно с помощью электромеханического привода, а открывание электромеханическим способом или предпочтительно с помощью пружины, т.к. в общем случае при открывании окна в распоряжении имеется меньше времени, чем при запирании и блокировании. В качестве приводного элемента створки 23 служит, например, расположенная на раме 3 створки ручка 13, имеющая подвижную рукоятку 25, в данном случае вращающуюся на оси относительно наружной оконной коробки 2 в различные положения. Положения ручки 13 могут непосредственно зрительно различаться пользователем. В различных положениях ручки, предусмотренных для поворотно-откидного окна и отличающихся друг от друга на некоторый угол, здесь на 90, створка 23 блокируется, наклоняется или поворачивается. Ручка 13 применяется здесь для того, чтобы как наклонять, так и поворачивать окно, т.е. для того,чтобы создавать механическое усилие, необходимое для перемещения створки относительно наружной оконной коробки. Ручка 13, однако, не служит для того, чтобы как обычно приводить в движение блоки-3 008821 ровочные элементы и/или крепления посредством механики. Эта задача здесь решается, напротив, без механической связи с оконными креплениями 5, 6, 7 через электрические провода или беспроводным способом, при этом положение включения ручки 13 регистрируется посредством устройства распознавания в виде контактов или датчиков, например герконов, и применяется для управления электромагнитными или электромеханическими блокировочными и функциональными устройствами, чтобы использовать крепления или в положении наклона, или поворота, или для закрывания окна. На фиг. 1 ручка выполнена таким образом, что, когда она смотрит вниз, это соответствует закрытому положению, при этом все блокировочные и функциональные элементы 8, 9, 10-12 находятся в положении блокирования и в закрытом положении. Положение 16 соответствует, напротив, возможности смещения створки 23 в ее положение поворота, причем в этом положении блокировочные элементы 8, 9 и функциональный элемент 10 наклонной опоры разблокированы. В положении поворота - здесь в положении рукоятки вверх - створка 23 может наоборот поворачиваться так, что в этом положении блокировочные элементы 8, 9 и функциональный элемент 11 поворотной опоры разблокированы. Ручка 13 или какой-либо другой орган управления (здесь не показан) не связаны с блокировочными элементами 8, 9 или оконными приборами посредством каких-либо механических элементов в виде передачи, в частности, толкающей штанги. Вследствие отсутствия какой-либо механической связи между рукояткой и блокировочными элементами и креплениями снижаются затраты на изготовление окна и, с другой стороны, создается возможность для того, чтобы посредством беспроводной или другой связи передать информацию о положении ручки или элементов управления и/или сенсорных элементов не показанному здесь на схеме контролирующему устройству так, чтобы появлялась возможность контроля положения окна без дополнительных сенсоров между наружной оконной коробкой и рамой створки. Элементы управления и/или сенсорные элементы ручки 13, а также другие электрические или электронные элементы в виде интерфейса с шиной данных и/или шиной питания системы автоматизации здания могут предпочтительно быть расположены в корпусе 14 рукоятки, выполненной как наружная розетка, без ухудшения внешнего вида в отличие от обычных чисто механических органов управления. В качестве альтернативы возможно также (здесь не показано) расположение электрического управления ручки 13 в самой ручке 13 или вблизи нее, например, в полости фальца, в камере или в пазу рамы створки. Ручка 13, с одной стороны, позволяет обычное управление окном, а с другой стороны - в зависимости от исполнения - благодаря наличию электроники с сенсорными элементами применяется в качестве модуля управления и/или информационного модуля. На фиг. 2 показан другой пример выполнения ручки 18 для поворотно-наклонного окна. Показанная на фиг. 2 ручка имеет петлеобразную рукоятку 19, выполненную в виде качающегося рычага и имеющую возможность поворота и наклона в различные положения относительно корпуса 22, закрепленного на створке 23. В положении, отмеченном позицией 19, окно закрыто, в положении, отмеченном позицией 20, окно может быть смещено в свое положение наклона, и в положении ручки 18, отмеченном позицией 21, окно смещено в положение поворота. В зависимости от размера створки варьируется количество блокировочных элементов. У поворотно-откидного окна небольших размеров требуется, как минимум, один блокировочный элемент 11. Прежде всего, блокировочный элемент предусмотрен на вертикальной балке 29 рамы со стороны ручки. У створок окна больших размеров и с учетом установочного положения окна на четырех балках рамы 29-32 рамы 3 створки могут быть предусмотрены дополнительные блокировочные элементы, которые блокируют створку точечно или в отдельных местах. Вместо ручки 13 поворотно-откидное окно на фиг. 1 могло бы теоретически иметь элементы управления другого рода в виде клавиш или подобных им элементов и/или блок управления в другом месте,расположенном не в розетке. Ручка 13, однако, является предпочтительной как особенно простой элемент манипулирования и управления и объединяется с принадлежащей ей схемой управления в один функциональный узел. На фиг. 3 показан разрез по раме окна с наружной оконной коробкой 2 и рамой 3 створки, причем в полости фальца 26 схематически изображен один из блокировочных элементов 8, 9, который имеет электромеханический привод. Блокировочный элемент 8, 9 содержит фиксирующий ползун 27 с электромеханическим приводом, имеющий подвижность в направлении плоскости окна и в направлении рамы створки 23 и в своем фиксирующем положении заходящий за фиксирующий упор 28, стоящий неподвижно относительно створки 23 и выполненный в виде ролика или пальца. Схематическое изображение подобного блокировочного устройства 8 в различных рабочих положениях показано на фиг. 4. На фиг. 4 схематически изображен электромеханический привод 33, имеющий электродвигатель и предпочтительно соединенную с ним передачу (здесь отдельно не показана). Указанный привод 33 расположен предпочтительно на оконной коробке или в качестве альтернативы на створке. В соответствии с фиг. 4 фиксирующие ползуны 27 снабжены кулачками, в частности, с сужающимися скосами 34, благодаря чему створка 23 при фиксации притягивается с заданным усилием на рас-4 008821 стоянии с в направлении наружной оконной коробки 2 так, чтобы она плотно прилегала с заданным усилием к наружной оконной коробке 2. Указанная передача обеспечивает линейное перемещение фиксирующего ползуна 2 в осевом направлении или в сторону соответствующей части окна (в данном случае створки 3) в направлении фиксирующего упора 28, прикрепленного к подвижной створке (не показана). На стороне фиксирующего ползуна 27, обращенной к фиксирующему упору 28, предусмотрен радиальный кулачок, в данном конкретном случае - сужающийся скос 34, который может также находиться на выступе 35, сформированным в радиальном направлении на самом фиксирующем язычке и занимающем только некоторую часть, например торцевой участок, фиксирующего ползуна 27. Работа этой схемы описана ниже. Во время закрывания окна фиксирующий ползун 27 выдвигают из его втянутого положения (фиг. 4 а) на оконной раме 2 параллельно раме 3 створки до тех пор, пока он не ляжет своим сужающимся скосом 34 на наружный радиус фиксирующего упора 28 (фиг. 4b). При дальнейшем выдвижении ползуна фиксирующий упор 28, находящийся на створке 3, вместе с самой створкой перемещают перпендикулярно плоскости оконного стекла в направлении оконной рамы 2 до тех пор, пока не достигнут положения фиксации, при котором сужающийся скос 34 полностью пройдет свой путь, в результате чего положение закрытия сохраняется даже при отсутствии электропитания двигателя (фиксирующее положение на фиг. 4 с). Согласно одному из вариантов для разблокирования путь закрытия может быть пройден сужающимся скосом 34 в обратном направлении (не показано). Чтобы как можно быстрее открыть створку также предусмотрено перемещение фиксирующего ползуна 27 еще дальше, до тех пор пока он не займет положение, в котором его выступ 35 с сужающимся скосом 34 проскользнет дальше, вследствие чего створка 23 сможет отойти от оконной рамы 2 гораздо быстрее (фиг. 4d). Путь а, который проходит фиксирующий ползун 27 в направлении его смещения в процессе закрытия окна заметно длиннее, чем путь b, который он проходит в процессе разблокирования перед открытием (в частности, отношение а/b превышает 2:1), так что и время, требуемое для разблокирования окна и его открытия после срабатывания рабочего элемента, в частности, после поворота ручки 13, будет меньше, чем время, которое требуется приводу для фиксации окна, например, после закрытия вручную с последующим поворотом ручки 13. Это является преимуществом, поскольку, в частности, открытие всегда следует производить быстро, а более длительный период, требуемый для фиксации после закрытия окна или после того, как створка будет прижата к оконной раме 2, пользователя не беспокоит. На фиг. 5 представлен один из вариантов осуществления. Здесь фиксация происходит так же, как в конструкции, представленной фиг. 4, однако, разблокирование осуществляется с помощью освобождающей пружины 36. Корпус 37 привода, где размещены электродвигатель и передача выполнен в этом случае так, что в него помещена также освобождающая пружина 36, в частности - спиральная пружина. Освобождающая пружина 36 охватывает фиксирующий ползун 27 и удерживается двумя упорами 38, 39, концентрически охватывающими ползун 27, причем один из упоров 38 охватывает ползун в виде диска и прикреплен к нему аксиально, а второй выполнен в виде стенки 40 корпуса 37 привода, сквозь которую в процессе перемещения проходит ползун 27. Выступ 41 снаружи корпуса 37 привода содержит торцевую часть 42 заданной длины, которая и в этом случае имеет сужающийся скос 34. Фиксация происходит здесь в соответствии с фиг. 4. Однако в данном случае в корпусе 37 привода на конце фиксирующего ползуна 27 выполнен эксцентриковый механизм с эксцентриковым пальцем 43,причем эксцентриковый палец 43 выполнен с возможностью перемещения по круговой траектории 44,воздействуя в процессе закрытия на расположенный на фиксирующем ползуне 27 или вокруг него радиальный упор 45, который неподвижно соединен с фиксирующим ползуном 27, в результате чего эксцентриковый палец, воздействуя на упор 45, выталкивает фиксирующий ползун 27 наружу, за пределы корпуса привода (то есть в фиксирующее положение, показанное на фиг. 5 с). При дальнейшем перемещении эксцентрикового пальца он заходит за границу упора 45, так что при этом фиксирующий упор 28 снова освобождается, обеспечивая ослабление освобождающей пружины 46. На фиг. 5b, в отличие от описанного ранее, круговая траектория 44 эксцентрикового пальца 43 рассчитана таким образом, что положение закрытия достигается уже по прохождении менее половины круговой траектории 44 и в процессе продолжающегося движения пальца по кругу фиксирующий ползун 27 выдвигается далее наружу до тех пор, пока он снова не займет положение, при котором освободится торцевая часть 42, в результате чего створка 23 сможет снова быстро отойти от оконной рамы 2 (фиг. 5d). Могут быть также реализованы кинематические преобразования, например, с управляющими кулачками у блокировочных опор. Может быть также установлен электромеханический привод в створке и опора у наружной оконной коробки. Обозначения. Поворотно-откидное окно 1 Наружная оконная коробка 2 Рама створки 3-5 008821 Поворотно-откидная опора Наклонная опора Поворотный шарнир Раздвижное устройство Блокировочные элементы Электромеханический элемент Ручка Корпус ручки Закрытое положение Положение поворота Положение наклона Ручка Петлеобразная рукоятка Положения фиксации Корпус Створка Стекло Рукоятка Область фальца Фиксирующий ползун Фиксирующий упор Рамные балки Приводное устройство Сужающийся скос Выступ Путь Освобождающая пружина Корпус привода Упоры Стенка корпуса Выступ Торцевая часть Эксцентриковый палец Круговая траектория Упор Оси Путьa) наружную оконную коробку (2) и створку (23), выполненную с возможностью наклона относительно наружной оконной коробки вокруг первой оси - оси X и поворота вокруг второй оси - оси Y,b) крепления (4-7), расположенные между створкой (23) и наружной оконной коробкой (2), для перемещения створки относительно наружной оконной коробки, причем крепления содержат, как минимум, одну поворотно-откидную опору (4), наклонную опору (5) и поворотный шарнир (6) и преимущественно раздвижное устройство (7),отличающееся тем, чтоc) как минимум, одно или несколько креплений (5, 6, 7) для придания створке подвижности относительно наружной оконной коробки снабжены электромеханическим или электромагнитным функциональным, в частности соединительным, элементом (10 11, 12), причем указанные функциональные элементы (10, 11, 12) выполнены с возможностью беспроводного или проводного приведения в действие и служат для приведения креплений (4, 5, 6, 7) в рабочее положение и вывода креплений из рабочего положения, иa) между наружной оконной коробкой (2) и створкой (23) выполнена полость фальца (26), и в полости или на полости фальца (26) расположены, как минимум, один или несколько электромеханических или электромагнитных блокировочных элементов (8-9), перекрывающих полость фальца и служащих для фиксации створки (23) на наружной оконной коробке (2) в закрытом положении окна, иb) управляющее устройство выполнено с возможностью приведения в действие блокировочных элементов. 3. Поворотно-откидное окно по п.1 или 2, отличающееся тем, что наклонной опоре (5) и поворотному шарниру (6) соответствует один из функциональных элементов (10, 11, 12). 4. Поворотно-откидное окно по любому из пп.1-3, отличающееся тем, что функциональные элементы действуют как соединительные элементы, приводящие наклонную опору (5) и поворотный шарнир (6) в рабочее положение и выводящие наклонную опору (5) и поворотный шарнир (6) из рабочего положения, в котором указанные крепления действуют как поворотные опоры. 5. Поворотно-откидное окно по любому из пп.1-4, отличающееся наличием управляющего устройства для приведения в действие функциональных элементов (10-12) и блокировочных элементов (8, 9). 6. Поворотно-откидное окно по любому из пп.1-5, отличающееся тем, что в качестве элемента управления предусмотрена расположенная на створке (23) ручка (13), имеющая подвижную рукоятку, в частности, выполненную с возможностью поворота в различные положения на створке (23), соответствующие различным рабочим положениям створки, причем ручка (13) содержит элементы управления и/или датчики. 7. Поворотно-откидное окно по любому из пп.1-6, отличающееся тем, что ручка (13) соединена беспроводным способом или посредством электрических проводов с блокировочными элементами (8-12) створки (23), и/или с функциональными элементами креплений (4, 5, 6, 7), и/или с электромеханическим приводным устройством для открывания и закрывания створки (23). 8. Поворотно-откидное окно по любому из пп.1-7, отличающееся тем, что ручка (13) не соединена с блокировочными элементами (8, 9) и/или оконными приборами посредством каких-либо механических элементов в виде передачи. 9. Поворотно-откидное окно по любому из пп.1-8, отличающееся тем, что наружная оконная коробка (2) и створка (23) не имеют толкающих штанг. 10. Поворотно-откидное окно по любому из пп.1-9, отличающееся тем, что ручка (13) выполнена с возможностью ручного открывания и закрывания створки. 11. Поворотно-откидное окно по любому из пп.1-10 или согласно ограничительной части п.1, отличающееся тем, что ручка (13) имеет электрическое контролирующее устройство, регистрирующее положение рукоятки (13). 12. Поворотно-откидное окно по любому из пп.1-11, отличающееся тем, что ручка соединена беспроводным способом или посредством электрического провода с контролирующим устройством и/или управляющим устройством. 13. Поворотно-откидное окно по любому из пп.1-12, отличающееся наличием раздвижного устройства (7), определяющего наклон и поворот створки (3). 14. Поворотно-откидное окно по любому из пп.1-13, отличающееся тем, что раздвижное устройство(7) имеет электромеханический привод для открывания и закрывания окна. 15. Поворотно-откидное окно по любому из пп.1-14, отличающееся тем, что раздвижному устройству (7) соответствует один из функциональных элементов (10, 11, 12). 16. Поворотно-откидное окно по любому из пп.1-15, отличающееся тем, что ручка (13) соединена беспроводным способом или посредством, как минимум, одного провода данных с управляющим устройством и/или контролирующим устройством. 17. Поворотно-откидное окно по любому из пп.1-16, отличающееся тем, что ручка (13) имеет электронную схему управления, в частности, управляющее устройство и контролирующее устройство непосредственно на створке (23). 18. Поворотно-откидное окно по любому из пп.1-17, отличающееся тем, что электронная схема управления ручкой (13) расположена в корпусе ручки, выполненном в виде розетки. 19. Окно по любому из пп.1-18, отличающееся тем, что створка (23) выполнена без рамы. 20. Окно по любому из пп.1-19, отличающееся тем, что створка (23) имеет раму. 21. Окно по любому из пп.1-20, отличающееся тем, что наружная оконная коробка выполнена вращающейся. 22. Окно по любому из пп.1-21, отличающееся тем, что блокировочные элементы выполнены в виде электромеханических элементов, которые с помощью электромеханических средств перемещают элемент в виде фиксирующего ползуна в положение блокировки и переводят в открытое положение с помощью пружины.
