Поддерживающее устройство для каркасных стен и способ его установки

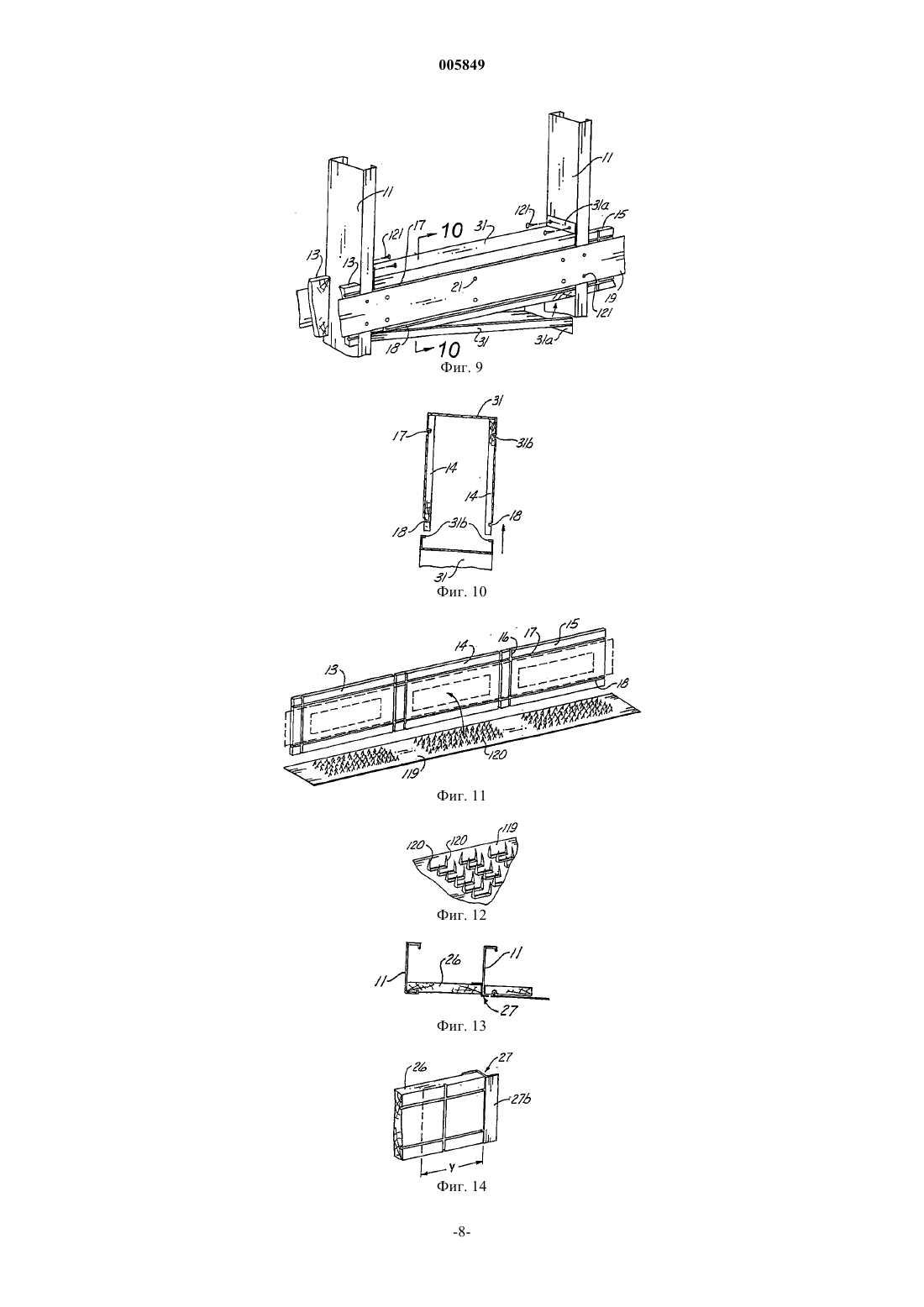

005849 Предпосылки создания изобретения Область техники Настоящее изобретение относится к сооружению стен и касается, в частности, способа и устройства для крепления монтируемых на стене конструкций, таких как поручни и перила. Описание известного уровня техники Исторически каркас стены здания формировался полностью из деревянных элементов, включающих деревянные стойки. Однако в последние годы, по меньшей мере, в США, растущее признание получило использование металлических стоек, особенно в коммерческих зданиях, таких как офисные здания и больницы. Было обнаружено, что металлические стойки можно с успехом использовать, так как подходящий металл, например оцинкованная сталь, более прочен, чем древесина, не гниет, не повреждается вредителями, такими как термиты, остается огнестойким и приемлем с экономической точки зрения. Металлические стойки обычно формируют из листового металла, сгибаемого так, чтобы охватить площадь поперечного сечения с номинальными размерами два на четыре дюйма (50,8 на 101,6 мм). Чтобы обеспечить соответствие архитектурным планам и строительным нормам, металлические стойки формируют из листового металла в общем П-образного профиля, где к относительно широкому центральному основанию по бокам примыкает пара более узких сторон, согнутых под прямыми углами к основанию. Основание обычно имеет постоянную номинальную ширину 4 или 3 дюйма (101,6 или 92,1 мм),обычно оно называется вертикальной стенкой стойки. Боковые стороны П-образной стойки, которые обычно называют бортами, в типичном случае отходят на номинальное расстояние 2 дюйма (50,8 мм) от основания. Чтобы увеличить конструктивную жесткость бортов стойки, их края обычно загибают в плоскость, параллельную плоскости вертикальной стенки и расположенную от нее на некотором расстоянии. Эти завернутые края боковых сторон образуют крайние кромки, которые в типичном случае имеют ширину отдодюйма (от 6,35 до 12,7 мм). Традиционно металлические стойки устанавливают так, что их вертикальные стенки ориентированы в одну сторону в одном направлении. В строительстве в определенных случаях требуется, чтобы стойки здания были стянуты или снабжены поперечными связями для обеспечения повышенной жесткости конструкции. Стойки должны быть поперечно связаны, если они имеют длину свыше 8 футов (2438 мм), чтобы они обеспечивали достаточную устойчивость в поперечном направлении внутри стены, которую они поддерживают. В некоторых случаях металлические стойки в здании требуют введения между ними поперечной поддержки, чтобы обеспечить конструктивное противодействие силам, действующим нормально или параллельно к плоскости стенного узла. Например, конструктивная поддержка должна быть предусмотрена между соседними параллельными стойками, чтобы обеспечить конструктивную стабильность, необходимую для монтажа настенных конструкций, таких как перила и поручни, большая часть которых должна соответствовать требованиям Закона об американских инвалидах, то есть выдерживать давление точечной нагрузки 250 фунтов (122 кг) в направлении наружу и вниз параллельно плоскости стены. Обычный способ обеспечения поддержки состоит в том, чтобы вставлять куски фанеры между соседними стойками и использовать резьбовые крепежные детали для присоединения этих кусков к стойкам. Число и расположение поддерживающих кусков фанеры определяется тем, насколько каркас нуждается в поддержке. Использование в строительстве противопожарных преград, перекрестных связей и поддерживающих (опорных) устройств хорошо известно. Строительные нормы и нормы пожарной безопасности требуют, чтобы эти устройства устанавливались между металлическими стойками с целью (1) усиления параллельных металлических стоек, размещенных равномерно с некоторым шагом в боковом направлении;(2) препятствования распространению огня, дыма и газов во внутренних стенах; и (3) прикрепления перил и поручней к металлическим стойкам. Как правило, листы сухой штукатурки (гипсокартонные панели) закрывают стойки и поддерживающие устройства и прикрепляются к ним. Сущность изобретения Настоящее изобретение касается способа и устройства для установки поддержки в стенах, которые содержат первую, вторую и третью вертикальные стойки с П-образным профилем. Первый поддерживающий элемент имеет первый торец, второй торец, верхнюю поверхность, нижнюю поверхность, первую боковую сторону и вторую боковую сторону. Первый поддерживающий элемент располагается между первой и второй стойками. Второй поддерживающий элемент имеет первый торец, второй торец,верхнюю поверхность, нижнюю поверхность, первую боковую сторону и вторую боковую сторону. Второй поддерживающий элемент располагается между второй и третьей стойками. К первой стороне первого и второго поддерживающих элементов функционально прикрепляется шарнир, позволяющий поворачивать второй поддерживающий элемент относительно первого поддерживающего элемента между первой позицией, в которой первая сторона каждого из первого и второго поддерживающих элементов находится по существу в одной плоскости, и второй позицией, в которой первый и второй поддерживающие элементы находятся не в одной плоскости. Это позволяет поместить первый поддерживающий элемент между первой и второй соседними вертикальными стойками. Затем второй поддерживающий элемент поворачивают относительно первого поддерживающего элемента. После этого второй поддерживающий элемент поворачивают в такую позицию, чтобы поместить его между второй вертикальной-1 005849 стойкой и третьей стойкой, соседней с этой второй стойкой, при этом второй торец первого поддерживающего элемента примыкает к одной стороне первой стойки, а первый торец второго поддерживающего элемента примыкает к другой стороне первой стойки. Если желательно, шарниром могут быть связаны вместе более двух поддерживающих элементов. Следовательно, целью настоящего изобретения является создание улучшенного поддерживающего устройства для каркасных стен, а также способа его установки. Другой целью является создание противопожарной преграды. Другие цели, преимущества и новые признаки настоящего изобретения будут понятны из нижеследующего подробного описания и прилагаемых чертежей. Перечень чертежей Фиг. 1 представляет собой частичный вид в перспективе множества металлических стоек, к которым прикреплено устройство, выполненное согласно настоящему изобретению. Фиг. 2 показывает в перспективе предпочтительную форму осуществления настоящего изобретения. На фиг. 3 показано поперечное сечение, выполненное по линии 3-3 на фиг. 2. На фиг. 4 показано поперечное сечение, выполненное по линии 4-4 на фиг. 2. Фиг. 5 представляет собой частичный вид спереди правой части примера выполнения изобретения,показанного на фиг. 2. Фиг. 6 представляет вид конструкции, показанной на фиг. 1, с обратной стороны, в перспективе. Фиг. 7 представляет вид сверху, показывающий, как устройство, выполненное согласно изобретению, устанавливается на пару металлических П-образных стоек. Фиг. 8 представляет собой частичный вид в перспективе, показывающий, как присоединяется противопожарная часть устройства. Фиг. 9 представляет собой вид в перспективе, показывающий, как может быть присоединен также нижний противопожарный элемент, если это необходимо. На фиг. 10 показано поперечное сечение, выполненное по линии 10-10 на фиг. 9. Фиг. 11 представляет другой пример выполнения изобретения, с выступами, сформированными в шарнире из листового металла для прикрепления деревянных частей путем вдавливания выступов в древесину. Фиг. 12 представляет в перспективе увеличенное изображение выступов, показанных на фиг. 11. На фиг. 13 показано поперечное сечение, выполненное по линии 13-13 на фиг. 1, поясняющее другой аспект настоящего изобретения, в котором применяется поддерживающий элемент с фланцем на одном его конце для быстрого прикрепления к соседним стойкам, что может использоваться в углах, где стойки не могут располагаться со стандартным шагом 16 дюймов (406,4 мм). Фиг. 14 представляет в перспективе пример выполнения изобретения, показанный на фиг. 13. На фиг. 15 в перспективе изображен фланец, который присоединяется к деревянному элементу, показанному на фиг. 13. На фиг. 16 изображена альтернативная форма выполнения фланца и показано, как деревянная часть может быть помещена в его выемку. Подробное описание предпочтительных форм осуществления изобретения Обратимся теперь к чертежам, на которых подобными цифрами на нескольких видах обозначены идентичные или соответствующие детали. На фиг. 1 показан пример выполнения настоящего изобретения в виде блока, обозначенного как конструкция (10). Вертикальные металлические стойки (11) располагаются с одинаковым шагом, а стойка (11 а) располагается на расстоянии (у), которое меньше, чем шаг(х) между другими стойками (11). Данное изобретение может также использоваться применительно к стойкам (11) в потолках или полах. На фиг. 2 поддерживающая конструкция (12) показана в предпочтительной форме ее осуществления, с тремя деревянными поддерживающими элементами (13), (14), (15), каждый из которых имеет вертикальные пазы (16) на одном своем конце, а также имеет верхний и нижний горизонтальные пазы (17) и(18). Гибкий металлический шарнир (19) в предпочтительной форме осуществления изобретения изготовлен из оцинкованного листового металла, такого как сталь, но может быть изготовлен и из любого другого гибкого материала. Эта гибкая металлическая деталь (19) служит шарниром между первым поддерживающим элементом (13) и вторым поддерживающим элементом (14) и, аналогично, формирует шарнир между вторым поддерживающим элементом (14) и третьим поддерживающим элементом (15). Этот шарнир (19) также может быть шарниром любого вида, например шарнир между первым поддерживающим элементом (13) и вторым поддерживающим элементом (14) не обязательно должен быть единым с шарниром между вторым поддерживающим элементом (14) и третьим поддерживающим элементом (15). Однако удобно использовать деталь (19), проходящую от левой стороны поддерживающего элемента (13) до правой стороны третьего поддерживающего элемента (15) и выступающую при этом за пределы левой стороны поддерживающего элемента (13) и правой стороны третьего поддерживающего элемента (15), как показано на фиг. 2, потому что тогда она не только служит двойным шарниром, но,кроме того, выступающие края на обоих ее концах могут быть легко присоединены к стойкам (11), как будет описано ниже. Поддерживающие элементы (13), (14), (15) в этой предпочтительной форме осуще-2 005849 ствления изобретения выполнены из фанеры, но они могут быть и сплошными кусками древесины или любого другого подходящего материала, пригодного для использования в качестве поддерживающего элемента. Для прикрепления детали (19) из листового металла к каждому из поддерживающих элементов(13), (14) и (15) используются шурупы (21), но и другие способы присоединения шарнира (19) к поддерживающим элементам (13), (14) или (15) могут быть полностью эквивалентны. Если обратиться к фиг. 1, 6 и 7, то станет очевидно, как легко присоединить устройство (12) к стойкам (11). Например, как показано на фиг. 7, первый поддерживающий элемент (13) может быть легко перемещен из положения, показанного штриховой линией, в положение, показанное сплошной линией,путем поворота шарнира (19) приблизительно в том месте, где на левой стороне фиг. 7 показаны крепежные шурупы (21). Это позволит кромке (11b) стойки (11) войти в вертикальный паз (16). Следующим шагом является поворот шарнира (19) так, чтобы второй поддерживающий элемент(14) переместился из позиции, показанной на фиг. 7 штриховыми линиями, в позицию, показанную на фиг. 7 сплошными линиями, в которой выступ (11b) кромки стойки (11) войдет в вертикальный паз (16). Левая стойка (11) является второй стойкой, а правая стойка на фиг. 7 является третьей стойкой из четырех стоек, показанных на фиг. 1 как стойки (11). После того как первый поддерживающий элемент (13) и второй поддерживающий элемент (14) займут позиции, показанные на фиг. 7 сплошными линиями, третий поддерживающий элемент (15) поворачивается из позиции, показанной на фиг. 7 сплошными линиями, в позицию, показанную сплошными линиями на фиг. 1. Крепежные детали (121) аналогичны шурупам (21). Крепежные детали (121) прикрепляют концевые части (19 а) и (19b) шарнира (19) к стойкам (11), на которых лежат эти части шарнира. После того как это сделано, крепежные детали (121) прикрепляются через средние части шарнира(19) к соответствующим стойкам (11), как показано на фиг. 1. Очевидно, что это выполняется намного более быстро и формирует более прочный блок, чем простое прикрепление деревянных поддерживающих элементов (13), (14) и (15) по отдельности к стойкам (11), без использования шарнира (19) из листового металла. Как правило, на углах конструкции стойка (11 а), показанная на фиг. 1, находится на расстоянии (у),которое меньше, чем стандартный шаг (х) между другими стойками (11) в стене, за исключением противоположного угла. Чтобы способствовать быстрому и легкому формированию поддержки, поддерживающий элемент (26), который предпочтительно изготовлен из древесины, но может быть изготовлен и из других материалов, имеет фланцевый элемент (27), прикрепленный к его концу, как показано на фиг. 13, 14 и 15. Шурупы (121) проходят через торец деревянной детали в центральной части (27 а) фланца(27), также крепежные детали (121) проходят через часть (27b) фланца в первую стойку (11), показанную на фиг. 1. На фиг. 14 на передней поверхности показаны вертикальные и горизонтальные пазы, но для этой концевой детали (26) они совершенно необязательны. Альтернативно, конец деревянной части (26) может быть вставлен в элемент (127), как показано на фиг. 16, что полностью эквивалентно конструкции, показанной на фиг. 13-15. Элемент (127) имеет полки(127 а), (127b) и (127 с). Кроме того, конструкции, показанные на фиг. 13-16, могут использоваться независимо от примера выполнения изобретения, показанного на фиг. 2, представляя собой более быстрое и экономичное решение, особенно с точки зрения трудозатрат, чем простое прикрепление деревянных частей в качестве поддерживающих элементов без фланцев (27) и (127) в соответствии с известным уровнем техники. Обратимся теперь к фиг. 8. На чертеже изображен противопожарный элемент (31), отрезанный от куска стойки, подобной стойкам (11), показанным на фиг. 1. Если желательно, могут быть отогнуты концы (31 а). Кроме того, противопожарная перегородка (31), если она используется просто как поддерживающий элемент, не должна идти на всю длину, хотя это и предпочтительно. Однако в предпочтительной форме осуществления изобретения, показанной на фиг. 8 и 9, она одновременно является и поддерживающим элементом, и противопожарной перегородкой. Кромка (31b) входит в горизонтальный паз (17) второго поддерживающего элемента (17), как показано на фиг. 8, а кромка (31b) с другой стороны также будет входить в аналогичный паз (17) во втором тыльном поддерживающем элементе (14). Эти кромки(31b) могут быть немного разведены, и они, естественно, входят в паз (17), чтобы в соединении с поддерживающими элементами (14) и стойками (11) формировать чрезвычайно прочную структуру. Концевые фланцы (31 а) также могут быть прикреплены винтами (121) к стойкам (11), что еще более усиливает всю конструкцию. Если желательно, вся эта конструкция может быть дополнительно усилена путем добавления с нижней стороны второго противопожарного элемента (31), как показано на фиг. 9. Он будет крепиться точно так же, как верхний элемент (31), показанный на фиг. 8. В предпочтительной форме осуществления изобретения, показанной на фиг. 8 и 9, формируется комбинированная поддерживающая конструкция, противопожарный и конструктивный компоненты которой превосходят все известные конструкции. Она также может быть сооружена более быстро и экономично, чем конструкции, имевшиеся до настоящего времени. Показанное на фиг. 10 поперечное сечение по линии 10-10 на фиг. 9 иллюстрирует конструктивные компоненты конструкции и то, как они соединяются и поддерживают друг друга.-3 005849 На фиг. 11 и 12 изображена еще одна форма выполнения цельного шарнира (119), имеющего множество металлических выступов (120), что позволяет поместить шарнир (19) в позицию, показанную штриховыми линиями на фиг. 11, и затем вдавить выступы в поддерживающие элементы (13), (14) и (15). Эта конструкция эквивалентна использованию шурупов (21), показанных на фиг. 2. Выступы (120) аналогичны выступам в пластинах известного уровня техники, используемых для создания ферм или подобных им конструкций. Соответственно, должно быть ясно, что предпочтительная форма осуществления изобретения действительно достигает поставленной цели. Очевидно, что в рамках предложенной концепции возможно много модификаций и разновидностей выполнения настоящего изобретения. Поэтому должно быть понятно, что в рамках прилагаемой формулы изобретения оно может быть выполнено иначе, чем в описанной конкретной форме его осуществления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для обеспечения поддержки П-образных стоек стены, содержащее первый поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону; второй поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону; и шарнир, функционально прикрепленный к первой боковой стороне первого и второго поддерживающих элементов, чтобы позволить второму поддерживающему элементу поворачиваться относительно первого поддерживающего элемента между первой позицией, в которой первые боковые стороны первого и второго поддерживающих элементов находятся по существу в одной плоскости, и второй позицией,в которой первый и второй поддерживающие элементы находятся не в одной плоскости, посредством чего первый поддерживающий элемент может быть помещен между первой и второй соседними вертикальными П-образными стойками, когда второй поддерживающий элемент повернут относительно первого поддерживающего элемента во вторую позицию, после чего второй поддерживающий элемент поворачивают в первую позицию, помещая его между второй вертикальной П-образной стойкой и третьей вертикальной П-образной стойкой, расположенной ближе ко второй вертикальной П-образной стойке,чем к первой вертикальной П-образной стойке, так что второй торец первого поддерживающего элемента примыкает к одной стороне второй вертикальной П-образной стойки, а первый торец второго поддерживающего элемента примыкает к другой стороне второй вертикальной П-образной стойки; причем первый поддерживающий элемент на его первой боковой стороне имеет вертикальный паз для помещения в него кромки второй вертикальной П-образной стойки, и этот паз, по меньшей мере,частично закрывается упомянутым шарниром, когда первый и второй поддерживающие элементы находятся в первой позиции. 2. Устройство по п.1, включающее третий поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону; при этом указанный второй поддерживающий элемент на своей первой боковой стороне имеет вертикальный паз для помещения в него кромки вертикальной П-образной стойки и этот паз, по меньшей мере, частично закрывается упомянутым шарниром, когда второй и третий поддерживающие элементы находятся в первой позиции, и указанное устройство также включает второй шарнир, функционально прикрепленный к первой боковой стороне второго и третьего поддерживающих элементов, чтобы позволить третьему поддерживающему элементу поворачиваться относительно второго поддерживающего элемента между первой позицией, в которой первые боковые стороны второго и третьего поддерживающих элементов находятся по существу в одной плоскости, и второй позицией, в которой второй и третий поддерживающие элементы находятся не в одной плоскости, посредством чего второй поддерживающий элемент может быть помещен между второй и третьей соседними вертикальными П-образными стойками, когда третий поддерживающий элемент повернут относительно второго поддерживающего элемента во вторую позицию, после чего третий поддерживающий элемент поворачивают в первую позицию, помещая его между третьей вертикальной П-образной стойкой и четвертой вертикальной П-образной стойкой, расположенной ближе к третьей вертикальной Побразной стойке, чем ко второй вертикальной П-образной стойке, так что второй торец второго поддерживающего элемента примыкает к одной стороне третьей вертикальной П-образной стойки, а первый торец третьего поддерживающего элемента примыкает к другой стороне третьей вертикальной Побразной стойки. 3. Устройство по п.2, в котором каждый из указанных поддерживающих элементов имеет вертикальный паз на своей первой боковой стороне рядом с каждым из своих торцов, так что кромка вертикальной П-образной стойки может входить в этот паз.-4 005849 4. Устройство по п.1, в котором каждый из указанных поддерживающих элементов имеет вертикальный паз на своей первой боковой стороне рядом с каждым из своих торцов, так что кромка вертикальной П-образной стойки может входить в этот паз. 5. Устройство по п.1, в котором шарнир образован гибким металлическим листом, имеющим выступы, входящие в упомянутые поддерживающие элементы для прикрепления шарниров из гибкого металлического листа к первому и второму поддерживающим элементам. 6. Устройство по п.1, в котором поддерживающие элементы выполнены из древесины. 7. Устройство, содержащее первую вертикальную П-образную стойку; вторую вертикальную П-образную стойку, расположенную с одной стороны от первой П-образной стойки на расстоянии от нее; третью вертикальную П-образную стойку, расположенную с одной стороны от второй П-образной стойки на наиболее близком расстоянии от нее; первый поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону и расположенный между первой и второй стойками; второй поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону и расположенный между второй и третьей стойками; шарнир, функционально прикрепленный к первой стороне первого и второго поддерживающих элементов, чтобы позволить второму поддерживающему элементу поворачиваться относительно первого поддерживающего элемента между первой позицией, в которой первые стороны первого и второго поддерживающих элементов находятся по существу в одной плоскости, и второй позицией, в которой первый и второй поддерживающие элементы находятся не в одной плоскости, посредством чего первый поддерживающий элемент может быть помещен межцу первой и второй соседними вертикальными Побразными стойками, когда второй поддерживающий элемент повернут относительно первого поддерживающего элемента во вторую позицию, после чего второй поддерживающий элемент поворачивают в такую позицию, чтобы поместить его между второй вертикальной стойкой и третьей стойкой, соседней со второй стойкой, так что второй торец первого поддерживающего элемента примыкает к одной стороне первой стойки, а первый торец второго поддерживающего элемента примыкает к другой стороне первой стойки. 8. Устройство по п.7, включающее третий поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону; второй поддерживающий элемент, имеющий на своей первой боковой стороне вертикальный паз для помещения в него кромки П-образной стойки, причем этот паз, по меньшей мере, частично закрывается упомянутым шарниром, когда второй и третий поддерживающие элементы находятся в первой позиции, и второй шарнир, функционально прикрепленный к первой стороне второго и третьего поддерживающих элементов, чтобы позволить третьему поддерживающему элементу поворачиваться относительно второго поддерживающего элемента между первой позицией, в которой первые стороны второго и третьего поддерживающих элементов находятся по существу в одной плоскости, и второй позицией, в которой второй и третий поддерживающие элементы находятся не в одной плоскости, посредством чего второй поддерживающий элемент может быть помещен между второй и третьей соседними вертикальными П-образными стойками, когда третий поддерживающий элемент повернут относительно второго поддерживающего элемента во вторую позицию, после чего третий поддерживающий элемент поворачивают в первую позицию, помещая его между третьей вертикальной П-образной стойкой и четвертой вертикальной П-образной стойкой, более близкой к третьей вертикальной П-образной стойке, чем ко второй вертикальной П-образной стойке, так что второй торец второго поддерживающего элемента примыкает к одной стороне третьей вертикальной П-образной стойки, а первый торец третьего поддерживающего элемента примыкает к другой стороне третьей вертикальной П-образной стойки. 9. Устройство по п.8, в котором каждый из поддерживающих элементов имеет вертикальный паз на своей первой боковой стороне рядом с каждым своим торцом, так что кромка вертикальной П-образной стойки может входить в этот паз. 10. Устройство по п.7, в котором каждый из поддерживающих элементов имеет вертикальный паз на своей первой боковой стороне рядом с каждым своим торцом, так что кромка вертикальной Побразной стойки может входить в этот паз. 11. Устройство по п.8, в котором первый шарнир и второй шарнир сформированы из одного куска гибкого листового металла, проходящего вдоль первого, второго и третьего поддерживающих элементов. 12. Способ использования устройства, содержащего первую вертикальную П-образную стойку;-5 005849 вторую вертикальную П-образную стойку, расположенную с одной стороны от первой П-образной стойки на расстоянии от нее; третью вертикальную П-образную стойку, расположенную с одной стороны от второй П-образной стойки на наиболее близком расстоянии от нее; первый поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону и расположенный между первой и второй стойками; второй поддерживающий элемент, имеющий первый торец, второй торец, верхнюю поверхность,нижнюю поверхность, первую боковую сторону и вторую боковую сторону и расположенный между второй и третьей стойками; и шарнир, функционально прикрепленный к первой стороне первого и второго поддерживающих элементов, чтобы позволить второму поддерживающему элементу поворачиваться относительно первого поддерживающего элемента между первой позицией, в которой первые боковые стороны первого и второго поддерживающих элементов находятся по существу в одной плоскости, и второй позицией, в которой первый и второй поддерживающие элементы находятся не в одной плоскости,упомянутый способ включает помещение первого поддерживающего элемента между первой и второй соседними вертикальными стойками; поворот второго поддерживающего элемента относительно первого поддерживающего элемента в первую позицию; поворот второго поддерживающего элемента в первую позицию и перемещение второго поддерживающего элемента в положение между второй вертикальной стойкой и третьей стойкой, соседней с упомянутой второй стойкой, так что второй торец первого поддерживающего элемента примыкает к одной стороне первой стойки, а первый торец второго поддерживающего элемента примыкает к другой стороне первой стойки.
