Поддерживающее свежесть устройство

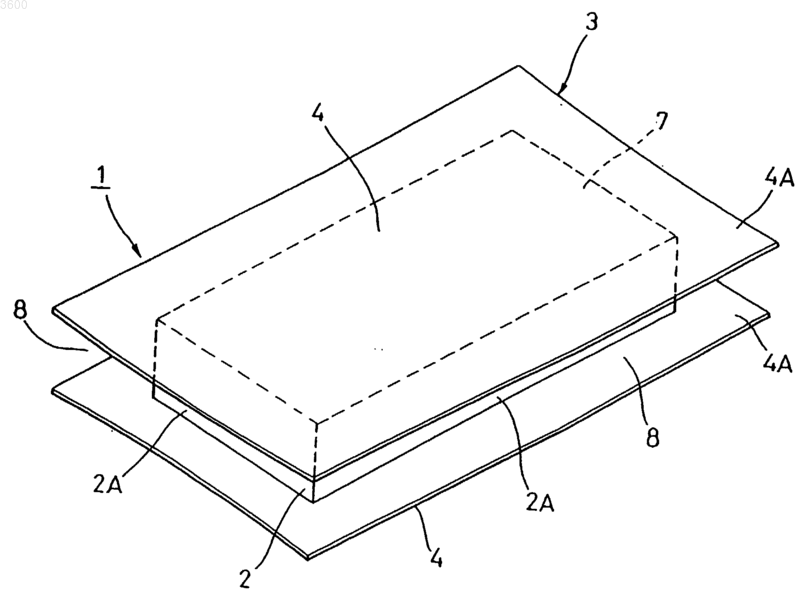

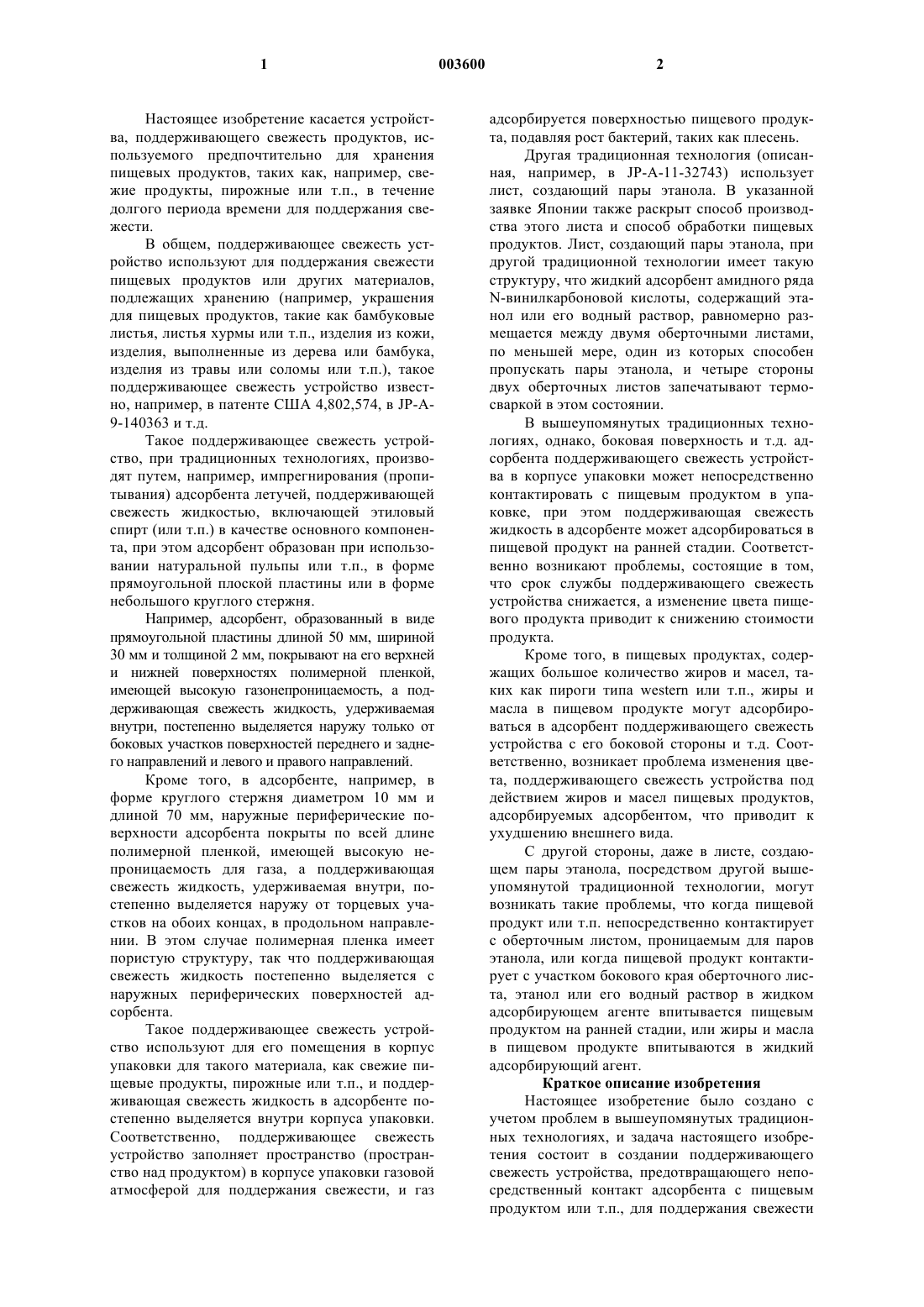

1 Настоящее изобретение касается устройства, поддерживающего свежесть продуктов, используемого предпочтительно для хранения пищевых продуктов, таких как, например, свежие продукты, пирожные или т.п., в течение долгого периода времени для поддержания свежести. В общем, поддерживающее свежесть устройство используют для поддержания свежести пищевых продуктов или других материалов,подлежащих хранению (например, украшения для пищевых продуктов, такие как бамбуковые листья, листья хурмы или т.п., изделия из кожи,изделия, выполненные из дерева или бамбука,изделия из травы или соломы или т.п.), такое поддерживающее свежесть устройство известно, например, в патенте США 4,802,574, в JP-A9-140363 и т.д. Такое поддерживающее свежесть устройство, при традиционных технологиях, производят путем, например, импрегнирования (пропитывания) адсорбента летучей, поддерживающей свежесть жидкостью, включающей этиловый спирт (или т.п.) в качестве основного компонента, при этом адсорбент образован при использовании натуральной пульпы или т.п., в форме прямоугольной плоской пластины или в форме небольшого круглого стержня. Например, адсорбент, образованный в виде прямоугольной пластины длиной 50 мм, шириной 30 мм и толщиной 2 мм, покрывают на его верхней и нижней поверхностях полимерной пленкой,имеющей высокую газонепроницаемость, а поддерживающая свежесть жидкость, удерживаемая внутри, постепенно выделяется наружу только от боковых участков поверхностей переднего и заднего направлений и левого и правого направлений. Кроме того, в адсорбенте, например, в форме круглого стержня диаметром 10 мм и длиной 70 мм, наружные периферические поверхности адсорбента покрыты по всей длине полимерной пленкой, имеющей высокую непроницаемость для газа, а поддерживающая свежесть жидкость, удерживаемая внутри, постепенно выделяется наружу от торцевых участков на обоих концах, в продольном направлении. В этом случае полимерная пленка имеет пористую структуру, так что поддерживающая свежесть жидкость постепенно выделяется с наружных периферических поверхностей адсорбента. Такое поддерживающее свежесть устройство используют для его помещения в корпус упаковки для такого материала, как свежие пищевые продукты, пирожные или т.п., и поддерживающая свежесть жидкость в адсорбенте постепенно выделяется внутри корпуса упаковки. Соответственно, поддерживающее свежесть устройство заполняет пространство (пространство над продуктом) в корпусе упаковки газовой атмосферой для поддержания свежести, и газ 2 адсорбируется поверхностью пищевого продукта, подавляя рост бактерий, таких как плесень. Другая традиционная технология (описанная, например, в JP-А-11-32743) использует лист, создающий пары этанола. В указанной заявке Японии также раскрыт способ производства этого листа и способ обработки пищевых продуктов. Лист, создающий пары этанола, при другой традиционной технологии имеет такую структуру, что жидкий адсорбент амидного рядаN-винилкарбоновой кислоты, содержащий этанол или его водный раствор, равномерно размещается между двумя оберточными листами,по меньшей мере, один из которых способен пропускать пары этанола, и четыре стороны двух оберточных листов запечатывают термосваркой в этом состоянии. В вышеупомянутых традиционных технологиях, однако, боковая поверхность и т.д. адсорбента поддерживающего свежесть устройства в корпусе упаковки может непосредственно контактировать с пищевым продуктом в упаковке, при этом поддерживающая свежесть жидкость в адсорбенте может адсорбироваться в пищевой продукт на ранней стадии. Соответственно возникают проблемы, состоящие в том,что срок службы поддерживающего свежесть устройства снижается, а изменение цвета пищевого продукта приводит к снижению стоимости продукта. Кроме того, в пищевых продуктах, содержащих большое количество жиров и масел, таких как пироги типа western или т.п., жиры и масла в пищевом продукте могут адсорбироваться в адсорбент поддерживающего свежесть устройства с его боковой стороны и т.д. Соответственно, возникает проблема изменения цвета, поддерживающего свежесть устройства под действием жиров и масел пищевых продуктов,адсорбируемых адсорбентом, что приводит к ухудшению внешнего вида. С другой стороны, даже в листе, создающем пары этанола, посредством другой вышеупомянутой традиционной технологии, могут возникать такие проблемы, что когда пищевой продукт или т.п. непосредственно контактирует с оберточным листом, проницаемым для паров этанола, или когда пищевой продукт контактирует с участком бокового края оберточного листа, этанол или его водный раствор в жидком адсорбирующем агенте впитывается пищевым продуктом на ранней стадии, или жиры и масла в пищевом продукте впитываются в жидкий адсорбирующий агент. Краткое описание изобретения Настоящее изобретение было создано с учетом проблем в вышеупомянутых традиционных технологиях, и задача настоящего изобретения состоит в создании поддерживающего свежесть устройства, предотвращающего непосредственный контакт адсорбента с пищевым продуктом или т.п., для поддержания свежести 3 пищевого или подобного продукта устойчивым образом и в течение длительного времени. Кроме того, другая задача изобретения состоит в создании поддерживающего свежесть устройства, способного подавлять адсорбцию жиров и масел пищевого продукта или т.п. в адсорбент, вызывающую изменение цвета адсорбента и ухудшение его внешнего вида, и которое может повысить ценность продукта. Настоящее изобретение для решения вышеупомянутых проблем предлагает устройство для поддержания свежести пищевых продуктов или другого материала, подлежащего хранению,содержащее адсорбент, пропитанный летучей поддерживающей свежесть жидкостью и пленочное покрытие, выполненное из материала с высокой непроницаемостью для паров поддерживающей свежесть жидкости, имеющее размеры, превышающие размеры адсорбента, чтобы покрыть адсорбент снаружи, при этом покрытие имеет юбочный участок, продолжающийся в боковом направлении адсорбента, а в юбочном участке образовано отверстие диспергирования,позволяющее поддерживающей свежесть жидкости постепенно распространяться наружу из адсорбента. При такой конструкции летучая поддерживающая свежесть жидкость, предварительно адсорбированная в адсорбенте, постепенно выделяется наружу из отверстия диспергирования,образованного в юбочных участках пленочного покрытия, причем скорость диспергирования можно регулировать посредством изменения площади поверхности отверстия. В этом случае,поскольку пленочное покрытие имеет высокую непроницаемость для паров, улетучивающихся из поддерживающей свежесть жидкости, исключается возможность того, что поддерживающая свежесть жидкость в адсорбенте выделится наружу из другого участка, чем отверстие диспергирования в покрытии. Кроме того, поскольку покрытие имеет юбочный участок,имеющий размеры, превышающие размеры адсорбента, чтобы покрыть адсорбент снаружи, и продолжающийся в боковом направлении адсорбента, непосредственный контакт адсорбента, удерживаемого внутри, с пищевым продуктом или т.п. предотвращается юбочным участком покрытия, а скорость выделения поддерживающей свежесть жидкости может правильно поддерживаться отверстием диспергирования. Кроме того, в конструкции по изобретению протяженность L юбочного участка, продолжающегося в боковом направлении адсорбента, превышает толщину Т адсорбента (LT). Кроме того, настоящее изобретение обеспечивает конструкцию, в которой покрытие содержит одну или две пленки, выполненные из материала, имеющего высокую непроницаемость, причем каждая из них имеет размеры,превышающие размеры адсорбента, и имеет наружную периферию в виде юбочного участка, 003600 4 продолжающегося в боковом направлении адсорбента в состоянии, когда адсорбент помещен между ними, при этом пленка или пленки фиксируют адсорбент посредством соединения верхней и нижней поверхностей адсорбента,охватывая его, а юбочный участок продолжается к наружной стороне адсорбента так, чтобы обеспечить отверстие диспергирования посредством разделения в верхнем и нижнем направлениях. Таким образом, одна или две пленки могут удерживать адсорбент, охватывая его, и каждый из юбочных участков продолжается от верхней и нижней поверхностей адсорбента к наружной стороне, с некоторым пространством, поддерживаемым между ними, при этом между ними может быть образовано отверстие диспергирования. Соответственно, поддерживающая свежесть жидкость постепенно распространяется от боковых поверхностей адсорбента, помещенного между одной или двумя пленками, наружу через отверстие диспергирования между юбочными участками, а непосредственный контакт адсорбента с пищевым продуктом или т.п. предотвращен с помощью юбочных участков. Кроме того, настоящее изобретение обеспечивает конструкцию, в которой покрытие содержит одну или две пленки, выполненные из материала, имеющего высокую непроницаемость, причем каждая из них имеет размеры,превышающие размеры адсорбента, и имеет наружную периферию в виде юбочного участка,продолжающегося в боковом направлении адсорбента, так что адсорбент находится между пленкой (пленками), и несколько областей соединения, образованных на юбочных участках,образованные соединением юбочных участков,так что адсорбент заключен между пленкой или пленками, а отверстие диспергирования образовано несоединенной областью, расположенной между областями соединения между юбочными участками пленки или пленок. Таким образом, одна или две пленки соединены в нескольких областях соединения,образованных на юбочных участках в виде наружной периферии; области соединения могут заключать адсорбент в состоянии, в котором адсорбент охвачен пленками, и адсорбент может удерживаться в своем положении внутри юбочных участков пленок. Кроме того, поскольку отверстие диспергирования обеспечено несоединенной областью, расположенной между областями соединения между юбочными участками пленки или пленок, можно постепенно диспергировать поддерживающую свежесть жидкость в адсорбенте наружу, через отверстие диспергирования. Кроме того, настоящее изобретение обеспечивает конструкцию, в которой адсорбент имеет форму многоугольной плоской пластины,пленка или пленки имеют форму, соответствующую форме адсорбента, в которой несколь 5 ко угловых участков образованы в юбочных участках, а области соединения образованы, по меньшей мере, на двух угловых участках пленки или пленок. Таким образом, области соединения могут быть образованы на угловых участках пленки,имеющей, например, прямоугольную форму, и,по меньшей мере, два отверстия диспергирования могут быть образованы между каждыми областями соединения на угловых участках пленки или пленок. Кроме того, настоящее изобретение обеспечивает конструкцию, в которой пленка или пленки имеют прямоугольную форму, имеющую левую и правую стороны, параллельные друг другу, а области соединения образованы как на левой, так и на правой сторонах. Таким образом, области соединения могут быть образованы непрерывно на левой и правой сторонах пленки или пленок. Кроме того, настоящее изобретение обеспечивает конструкцию, в которой пленка или пленки выполнены из удлиненной лентообразной полимерной пленки, и адсорбенты размещены с интервалами в удлиненной полимерной пленке или пленках. Таким образом, с использованием удлиненной полимерной пленки может быть образовано множество пленок и адсорбент может приниматься по отдельности в пленку или пленки,образованные путем разрезания полимерной пленки на заданные отрезки. Кроме того, согласно настоящему изобретению, в удлиненной полимерной пленке образовано несколько линий разреза в положениях между отдельными адсорбентами с образованием пленки или пленок. Таким образом, множество пленок может быть образовано при использовании удлиненной полимерной пленки или пленок, которые можно отрезать по линиям разреза, и адсорбент может приниматься по отдельности в пленку или пленки, ограниченные линиями разреза в полимерной пленке. Краткое описание чертежей Фиг. 1 - вид спереди поддерживающего свежесть устройства согласно первому варианту выполнения изобретения; фиг. 2 - увеличенный вид в сечении поддерживающего свежесть устройства по II-II на фиг. 1; фиг. 3 - увеличенный вид в перспективе поддерживающего свежесть устройства по фиг. 1; фиг. 4 - вид в перспективе, показывающий состояние использования поддерживающего свежесть устройства, помещенного в корпус упаковки для пищевых продуктов; фиг. 5 - вид в перспективе поддерживающего свежесть устройства согласно второму варианту выполнения; фиг. 6 - вид спереди поддерживающего свежесть устройства согласно третьему варианту выполнения; 6 фиг. 7 - увеличенный вид в сечении поддерживающего свежесть устройства по VII-VII на фиг. 6; фиг. 8 - увеличенный вид в сечении поддерживающего свежесть устройства по VIII-VIII на фиг. 6; фиг. 9 - увеличенный вид в перспективе поддерживающего свежесть устройства по фиг. 6; фиг. 10 - увеличенный вид в сечении поддерживающего свежесть устройства согласно первому модифицированному варианту выполнения; фиг. 11 - увеличенный вид в сечении поддерживающего свежесть устройства согласно второму модифицированному варианту выполнения; фиг. 12 - вид спереди поддерживающего свежесть устройства непрерывной упаковочной структуры в непрерывном упакованном состоянии согласно четвертому варианту выполнения; фиг. 13 - вид спереди поддерживающего свежесть устройства в виде единого блока по фиг. 12; фиг. 14 - вид спереди поддерживающего свежесть устройства согласно пятому варианту выполнения; фиг. 15 - вид спереди поддерживающего свежесть устройства согласно третьему модифицированному варианту выполнения; фиг. 16 - вид спереди поддерживающего свежесть устройства согласно четвертому модифицированному варианту выполнения; фиг. 17 - вид в перспективе поддерживающего свежесть устройства согласно пятому модифицированному варианту выполнения. Предпочтительные варианты выполнения изобретения Поддерживающее свежесть устройство согласно вариантам выполнения настоящего изобретения будет описано ниже более подробно со ссылкой на сопровождающие чертежи, на примере устройства, используемого для хранения пищевых продуктов. На фиг. 1-4 показан первый вариант выполнения настоящего изобретения. На чертежах позицией 1 обозначено поддерживающее свежесть устройство, используемое в этом варианте выполнения при этом поддерживающее свежесть устройство 1 содержит адсорбент 2, который описан ниже, и покрытие 3 и т.д. Покрытие 3 состоит из пленок 4,4, описанных ниже, которые покрывают адсорбент 2 как с верхней, так и с нижней сторон. Позицией 2 обозначен адсорбент, расположенный между пленками 4. Адсорбент 2 образован в форме прямоугольной плоской пластины, при использовании материала из тканого или нетканого полотна или т.п., выполненного,например, из натуральной чистой пульпы или полиолефина или т.п., подвергаемой процессам адсорбции/абсорбции воды, и имеет длину око 7 ло 30-90 мм, ширину около 15-55 мм и толщину Т, как показано на фиг. 2, например, около 1-2 мм. Адсорбент 2 пропитывается летучей поддерживающей свежесть жидкостью, содержащей, например, этиловый спирт или т.п., в качестве основного компонента, и поддерживающая свежесть жидкость постепенно распространяется от сторон боковых поверхностей 2 А адсорбента 2 наружу, через отверстия 8 диспергирования, которые описаны ниже. Поддерживающая свежесть жидкость представляет собой смесь из поддерживающей свежесть жидкости А, состоящей из модифицированного этилового спирта, молочной кислоты,очищенной воды и т.д., показанной в табл. 1 и поддерживающей свежесть жидкости В, состоящей из отдушки цитрусового ряда. Поддержи- Материал вающая свежесть жидкость А Весовое соотношение Поддерживающая Материал свежесть жидкость В Поддерживающая свежесть жидкость, используемая в качестве примера, представляет собой смесь, имеющую соотношение объемов поддерживающей свежесть жидкости В и поддерживающей свежесть жидкости А, составляющее В/А=(0,3/100)-(0,5/100). В поддерживающей свежесть жидкости А,жирную кислоту или т.п., имеющую антибактериальный эффект, можно использовать вместо молочной кислоты или вместе с ней. Позицией 3 обозначено пленочное покрытие, покрывающее адсорбент 2 с наружной стороны. Покрытие 3 содержит две пленки 4,4, охватывающие адсорбент 2 с верхней и нижней сторон (сандвич), и каждая из пленок 4 соединена с верхней и нижней поверхностями адсорбента 2 в каждой области 7 соединения,описанной ниже. Каждая из пленок 4 представляет собой лист прямоугольной формы, имеющий размеры,превышающие размеры адсорбента 2, и его наружная периферическая сторона продолжается в виде юбочного участка 4 А в боковом направлении от адсорбента 2. Протяженность L юбочного участка 4 А составляет, например, около 4-6 мм, и ее размер превышает толщину Т адсорбента 2 (LT). В этом случае, протяженность L юбочного участка 4 А может иметь размер, равный толщине Т адсорбента 2 (L=T), или протяженность L может быть меньше толщины Т адсорбента 2(L=T) или меньше толщины адсорбента (LT),может возникнуть вероятность того, что боковые поверхности 2 А адсорбента 2 будут непосредственно контактировать с пищевым продуктом или т.п., помещенным вместе с ним. Здесь каждая пленка 4 имеет трехслойную структуру, включающую слой пленки с высокими газобарьерными свойствами 5, имеющий высокую газонепроницаемость, который образован при использовании, например, биаксиально ориентированной полипропиленовой пленки(ОРР пленки) или т.п., покрывающий слой 6,использующий особый полимер, и слой пленки для печати (не показан), образованный между покрывающим слоем 6 и слоем 5 пленки, при этом покрывающий слой 6 служит в качестве защитного слоя для краски на слое пленки для печати. Слой пленки для печати служит для указания посредством печати, например, торговой марки, соотношения компонентов композиции,указаний по применению и т.д., при использовании пищевых или нетоксичных красок. Для этого слой 5 пленки состоит из полимерного материала, имеющего прозрачность. С другой стороны, покрывающий слой 6 действует для непосредственного контактирования с материалом пульпы адсорбента 2, и для предотвращения откусывания или разрушения при жевании,если адсорбент 2 съели по ошибке. Кроме того,покрывающий слой 6 пропитан отдушкой или т.п. для пищевых продуктов, так, чтобы постепенно диспергировать отдушку наружу. Пленка 4 имеет полную толщину t, которая является относительно большой, например,толщину около 30-70 мкм, чтобы обеспечить некоторую степень жесткости юбочного участка 4 А на наружной периферической стороне, при этом предотвращается контактирование верхнего и нижнего юбочных участков 4 А, 4 А друг с другом, например, из-за капель воды или влаги,или т.п. В качестве материала слоя 5 пленки и покрывающего слоя 6, составляющих пленку 4,можно использовать полимерную пленку, такую как полипропилен, отличающийся от биаксиально ориентированного полипропилена, поливинилиденхлорид, поливиниловый спирт, полиакрилонитрил, полиэфир, полиэтилен, вытянутый нейлон или т.п. Позициями 7,7 обозначены области соединения при прикреплении каждой пленки 4 на верхнюю или нижнюю поверхность адсорбента 2, и каждая из областей 7 соединения образована, чтобы продолжаться по всей площади поверхности верхней или нижней поверхности адсорбента 2. В качестве связующих средств используют такие средства как приклеивание, 9 термосварка под давлением и т.д., которые безопасны для пищевых продуктов. Позициями 8 обозначены отверстия диспергирования, образованные между юбочными участками 4 А пленок 4. Отверстия 8 диспергирования образованы между юбочными участками 4 А, которые продолжаются в боковом направлении от адсорбента 2 и разнесены друг от друга в верхнем и нижнем направлениях так,что передняя, задняя, левая и правая боковые поверхности 2 А, 2 А, адсорбента 2 сообщаются с воздухом, как показано на фиг. 3. Кроме того,отверстия 8 диспергирования выпускают поддерживающую свежесть жидкость, которой пропитан адсорбент 2, наружу от каждой боковой поверхности 2 А. Поддерживающее свежесть устройство 1 согласно этому варианту выполнения имеет вышеупомянутую конструкцию. Далее будет описана работа поддерживающего свежесть устройства. В случае, когда пищевой продукт 10, например, бутерброд или т.п., должен храниться посредством его запечатывания в корпусе 11 упаковки для пищевых продуктов, выполненном из прозрачного полимерного мешка, поддерживающее свежесть устройство 1 предварительно помещают в корпус 11 упаковки для пищевых продуктов, как показано на фиг. 4. Поддерживающая свежесть жидкость, которой пропитан адсорбент 2 поддерживающего свежесть устройства 1, постепенно выделяется внутри корпуса 11 упаковки для пищевых продуктов, при этом пространство (свободное пространство над продуктом) в корпусе 11 упаковки для пищевых продуктов заполняется парами(газообразной средой) для поддержания свежести. Кроме того, часть летучего пара адсорбируется передним слоем пищевого продукта 10. Таким образом, свежесть пищевого продукта 10 в корпусе 11 упаковки для пищевых продуктов может поддерживаться в течение длительного периода времени, а рост бактерий, таких как,например, плесень, подавляется. В случае применения поддерживающего свежесть устройства 1 в корпусе 11 упаковки для пищевых продуктов, существует возможность того, что поддерживающая свежесть жидкость в адсорбенте 2 адсорбируется в пищевой продукт 10 на ранней стадии, при непосредственном контакте боковой поверхности 2 А адсорбента 2 с пищевым продуктом 10 в корпусе 11 упаковки, при этом срок службы поддерживающего свежесть устройства может снизиться. В этом варианте выполнения адсорбент 2 является слоистым в верхнем и нижнем направлениях, посредством использования двух пленок 4, 4; пленки 4, 4 соединены с верхней и нижней поверхностями адсорбента 2, и в то же время, юбочные участки 4 А обеспечены на наружной периферической стороне каждой из пленок 4, чтобы продолжаться вбок от адсор 003600 10 бента 2, при этом отверстия 8 диспергирования образованы между юбочными участками 4 А,чтобы позволить диспергирование поддерживающей свежесть жидкости от каждой боковой поверхности 2 А адсорбента 2. При этом, поддерживающая свежесть жидкость может постепенно диспергироваться со стороны боковых поверхностей 2 А адсорбента 2, расположенного между пленками 4, 4, через отверстия 8 диспергирования между юбочными участками 4 А к пространству над продуктом в корпусе 11 упаковки для пищевых продуктов,таким образом, чтобы корпус 11 упаковки для пищевых продуктов мог заполняться изнутри газовой средой для поддержания свежести. Кроме того, поскольку юбочные участки 4 А каждой из пленок 4 продолжаются наружу от верхней или нижней поверхности адсорбента 2, юбочный участок 4 может предотвратить непосредственное контактирование боковых поверхностей 2 А адсорбента 2 с пищевым продуктом 10, даже когда поддерживающее свежесть устройство 1 контактирует с пищевым продуктом 10 в корпусе 11 упаковки для пищевых продуктов, и в этом случае только юбочные участки 4 А пленок 4 контактируют с пищевым продуктом 10, как показано на фиг. 4. Более конкретно, протяженность L юбочных участков 4 А образована, чтобы иметь размер, превышающий толщину Т адсорбента 2(LT), как показано на фиг. 2. Соответственно,даже когда край юбочных участков 4 А контактирует с пищевым продуктом 10, и этот край согнут, боковая поверхность 2 А адсорбента может быть покрыта юбочными участками 4 А, при этом, конечно, можно предотвратить контактирование боковых поверхностей 2 А адсорбента 2 непосредственно с пищевым продуктом 10. Соответственно, тот недостаток, что поддерживающая свежесть жидкость в адсорбенте 2 впитывается пищевым продуктом 10, можно устранить, при этом предпочтительно поддерживается адсорбция поддерживающей свежесть жидкости в адсорбенте 2, и обеспечиваются постепенно диспергирующие свойства адсорбента 2, при этом поддерживающая свежесть жидкость постепенно диспергирует из адсорбента 2. Кроме того, можно предотвратить снижение стоимости изделия вследствие изменения цвета пищевого продукта 10. В этом случае может быть получен такой же эффект, как в первом варианте выполнения, который показан в табл. 2, описанной ниже. Кроме того, даже в случае, когда пищевой продукт 10 представляет собой пирог типа western, содержащий большое количество жиров и масел, тот недостаток, что жиры и масла в пищевом продукте 10 впитываются с боковых поверхностей 2 А адсорбента 2, может быть устранен, поскольку часть пищевого продукта 10 не контактирует непосредственно с адсорбентом 2 в поддерживающем свежесть устройстве 1. При 11 этом, адсорбент 2 в поддерживающем свежесть устройстве 1 не вызывает изменения цвета из-за жиров и масел в пищевом продукте, и предпочтительно может поддерживать внешний вид в течение длительного периода времени. В этом варианте выполнения, соответственно, можно предотвратить непосредственный контакт адсорбента 2 в поддерживающем свежесть устройстве 1 с пищевым продуктом 10 или т.п., и срок службы поддерживающего свежесть устройства 1 может быть увеличен, и в то же время свежесть пищевого продукта 10 может поддерживаться в стабильном состоянии в течение длительного периода времени, без снижения стоимости изделия. Кроме того, поддерживающее свежесть устройство 1 подавляет изменение цвета или т.п. адсорбента 2 и поддерживает внешний вид поддерживающего свежесть устройства, повышая ценность изделия. Фиг. 5 показывает второй вариант выполнения настоящего изобретения, в котором для одинаковых компонентов использованы те же ссылочные позиции, как и в первом варианте выполнения, а описание этих компонентов опущено. Особенность этого варианта выполнения состоит в том, что область 21 соединения для соединения адсорбента 2 с пленками 4 имеет форму в общем прямоугольной рамки, продолжающуюся вдоль периферических сторон адсорбента 2. Здесь две пленки 4, 4 соответственно соединены с верхней и нижней поверхностями адсорбента 2 в области 21 соединения при использовании таких средств, как приклеивание,термокомпрессионное соединение (сварка под давлением) или т.п, которое безопасно для пищевого продукта, так же, как и в первом варианте выполнения. В этом варианте выполнения,однако, наружный боковой участок прямоугольной рамки 22, обозначенный двойной штрихпунктирной линией, представляет собой область 21 соединения, а внутренний боковой участок рамки 22 представляет собой несоединенную область. Таким образом, даже в этом варианте выполнения, имеющем такую структуру, можно получить, по существу, такую же работу и эффект, как в первом варианте выполнения. В частности, в этом варианте выполнения, однако,могут эффективно проводиться операции соединения для соединения пленок 4 с адсорбентом 2. Фиг. 6-9 показывают третий вариант выполнения настоящего изобретения. Особенность этого варианта выполнения состоит в том, что покрытие, закрывающее адсорбент снаружи,состоит из двух пленок, имеющих прямоугольную форму; области соединения для соединения пленок друг с другом образованы в угловых участках каждой из пленок, и адсорбент удерживается в таком состоянии, в котором его не 003600 12 возможно смещать между пленками при наличии областей соединения. На чертежах позицией 31 обозначено поддерживающее свежесть устройство, применяемое в этом варианте выполнения, при этом поддерживающее свежесть устройство 31 содержит, в общем, адсорбент 32, описываемый ниже, и покрытие 34 для покрытия адсорбента 32 снаружи, которое также будет описано ниже. Позицией 32 обозначен адсорбент, расположенный в покрытии 34, при этом адсорбент 32 имеет, по существу, такую же конструкцию,как адсорбент 2, описанный в первом варианте выполнения, и в нем импрегнирована летучая поддерживающая свежесть жидкость. Однако покрывающие слои 33, 33 обеспечены на верхней и нижней поверхностях адсорбента 32, как показано на фиг. 7, и каждый из покрывающих слоев 33 состоит из полимерной пленки трехслойной структуры, так же как пленка 4, описанная в первом варианте выполнения. Покрывающие слои 33, 33 имеют размеры,соответствующие адсорбенту 32, и покрывают верхнюю и нижнюю поверхности адсорбента 32, при этом верхняя и нижняя поверхности адсорбента 32 снабжены высокой газонепроницаемостью (высокими газобарьерными свойствами). Поддерживающей свежесть жидкости,импрегнированной в адсорбент 32, позволяют постепенно диспергировать наружу с передней,задней, левой, правой боковых поверхностей 32 А, 32 Аадсорбента 32, через отверстия 37 диспергирования, которые описаны ниже. Позицией 34 обозначено пленочное покрытие, покрывающее адсорбент 32 с наружной стороны. Покрытие 34 содержит две пленки 35,35, покрывающие адсорбент 32 как с верхней,так и с нижней сторон, и области 36 соединения,описанные ниже. Здесь, каждая из пленок 35 образована в форме прямоугольного листа, имеющего больший диаметр, чем адсорбент 32, при использовании полимерной пленки, имеющей высокие газобарьерные свойства, такой как, например,биаксиально ориентированная полипропиленовая пленка (ОРР пленка). Наружная периферическая сторона пленки 35 продолжается в виде юбочного участка 35 А в боковом направлении адсорбента 32, и юбочный участок 35 А имеет четыре угловых участка 35 В, 35 В,. Даже в этом случае протяженность L юбочного участка 35 А составляет, например,около 4-6 мм, и имеет размер, превышающий толщину Т адсорбента 32 (LT), как показано на фиг. 7. При этом даже когда край юбочного участка 35 А согнут, при контакте с пищевым продуктом или т.п., боковые поверхности 32 адсорбента могут быть покрыты юбочным участком 35 А, при этом, конечно, можно предотвратить контактирование боковых поверхностей 32 А адсорбента 32 непосредственно с пищевым продуктом или т.п. 13 Кроме того, пленка 35 имеет относительно большую толщину, например, около 30-70 мкм,при этом обеспечивается некоторая степень жесткости для наружного периферического участка в виде юбочного участка 35 А. Таким образом, предотвращается контактирование верхнего и нижнего юбочных участков 35 А, 35 А друг с другом, из-за капель воды или влаги в местах отверстий 37 диспергирования. Позициями 36, 36 обозначены области соединения в виде термосваренных участков,расположенных на каждом угловом участке 35 В пленок 35. Каждая из областей 36 соединения имеет, в общем, L-образную форму, при использовании таких средств, как термосварка под давлением, и верхний и нижний угловые участки 35 В, 35 В соединены друг с другом, как показано на фиг. 6. Эти области 36 соединения обеспечивают такую конструкцию, в которой адсорбент 32 заключен между верхней и нижней пленками 35, 35; адсорбент 32 удерживается в состоянии, в котором его невозможно вытянуть,и размер отверстий предварительно задан для отверстий 37 диспергирования, которые описаны ниже. Здесь, области 36 соединения, имеющие, в общем, L-образную форму, образованы так,чтобы иметь допуск, предотвращающий смещение размером L1, например, около 4-6 мм. Кроме того, промежуток , около 1-3 мм образован,например, между адсорбентом 32 и каждой областью 36 соединения. Позициями 37, 37 обозначены отверстия диспергирования, образованные между юбочными участками 35 А пленок 35. Каждое из отверстий 37 диспергирования образовано между юбочными участками 35 А, которые продолжаются в боковом направлении адсорбента 32, и разнесены друг от друга в верхнем и нижнем направлениях, так что передняя, задняя, левая и правая боковые поверхности 32 А, 32 А адсорбента 32 сообщаются с наружным воздухом. А именно, каждое из отверстий 37 диспергирования состоит из несоединенной области,которая расположена между областями 36 соединения по фиг. 6 между юбочными участками 35 А верхней и нижней пленок 35, 35. Отверстия 37 диспергирования образованы так, что размер отверстия S составляет (например, 1,5-2,5 мм,предпочтительно 1,8 мм или более, как показано на фиг. 7 и 8, при этом поддерживающая свежесть жидкость, импрегнированная в адсорбент 32, диспергируется наружу от каждой боковой поверхности 32 А. Таким образом, даже в этом варианте выполнения, имеющем такую конструкцию, можно получить по существу такую же работу и эффект, как в первом варианте выполнения. Более конкретно, в этом варианте выполнения адсорбент 32 может быть заключен и удерживаться между верхней и нижней пленками 35, 35 с помощью областей 36 соединения, образован 003600 14 ных на каждом угловом участке 35 В пленок 35,при этом предпочтительно предотвращен непосредственныйконтакт адсорбента 32 с пищевым продуктом или т.п. Кроме того, четыре отверстия 37 диспергирования могут быть образованы между юбочными участками 35 А пленок 35, а поддерживающая свежесть жидкость в адсорбенте 32 может постепенно диспергироваться наружу через эти отверстия 37. Затем можно получить такой же эффект, как и во втором варианте выполнения, показанном в табл. 2, описанной ниже. Кроме того, площадь поверхности отверстий 37 может изменяться подходящим образом, в зависимости от формы и размера областей соединения. При этом можно правильно регулировать скорость диспергирования поддерживающей свежесть жидкости. В третьем варианте выполнения протяженность L юбочных участков 35 А превышает толщину Т адсорбента 32 (LT). Однако, настоящее изобретение не ограничивается этим, и протяженность La юбочных участков 35 А' может быть равна толщине Т адсорбента 32(La=T), как показано на фиг. 10, например. В этом случае также можно получить такой эффект, как в варианте выполнения 3, показанном в табл. 2, описанной ниже. Кроме того, как во второй модификации,показанной, например, на фиг. 11, протяженность Lb юбочных участков 35 А" может иметь размер, меньший чем толщина Т адсорбента 32(LbT). В этом случае также можно получить такой эффект, как в четвертом варианте выполнения, показанном в табл. 2, описанной ниже. Затем на фиг. 12 и 13 показан четвертый вариант выполнения настоящего изобретения, в котором те же позиции обозначают те же компоненты, как и в третьем варианте выполнения,и описание этих компонентов опущено. Особенность этого варианта выполнения состоит в том, что адсорбенты 32 поддерживающего свежесть устройства 41 упакованы непрерывно при использовании удлиненных полимерных пленок 42, продолжающихся в форме полосы, при этом как левая, так и правая стороны параллельны друг другу (здесь ниже упоминаемые как удлиненные пленки 42). Здесь, в каждом из поддерживающих свежесть устройств 41, адсорбент 32 принимается в покрытие 44, содержащее две пленки 43 (только одна пленка показана), также как в третьем варианте выполнения. Каждая из пленок 43 имеет прямоугольную форму, при этом юбочный участок 43 и угловые участки 43 В образованы, как показано на фиг. 13. Однако, каждая из пленок 43 имеет такую структуру, что в состоянии наложения двух удлиненных пленок 43 (только одна показана), как на фиг. 12, области 45 соединения формируются непрерывно как на левой, так и на правой сторонах. 15 В пленках 43 линии 42 А, 42 А . . . разреза,такие как участки машинной вырубки, или отдельные вырубленные участки, образованы с постоянными интервалами, так что каждую пленку 32 отрезают отдельно. При этом адсорбенты 32 помещают отдельно между верхней и нижней пленками 43 (только одна показана),которые образованы посредством линий 42 А разреза удлиненных пленок 42. Удлиненные пленки 42 образованы при использовании такого же полимерного пленочного материала как пленки 35, описанные в третьем варианте выполнения. Каждая область 45 соединения образована по существу таким же образом, как область 36 соединения, описанная в третьем варианте выполнения, за исключением того, что область 45 соединения продолжается непрерывно в направлении длины удлиненных пленок 42. Кроме того, области 45 А, 45 А . . ., предотвращающие смещение, имеющие по существу треугольную форму, образованы в каждой области 45 соединения в положениях пересечения линии 42 А разреза удлиненных пленок 42, при этом каждая область 45 А, предотвращающая смещение адсорбента, предотвращает его выход 32 из отверстий 46 для диспергирования, описанных ниже. Отверстия 46 для диспергирования образованы в положениях, соответствующих линиям 42 А разреза, когда пленки 43 отрезаны от удлиненных пленок 42, как показано на фиг. 13. В отверстиях 46 для диспергирования пленки 43 открыты наружу между левой и правой областями 45 соединения (область 45 А, предотвращающая смещение), при этом поддерживающая свежесть жидкость в адсорбенте 32 постепенно диспергирует наружу. Таким образом, даже в этом варианте выполнения, имеющем такую конструкцию, можно получить по существу такую же работу и эффект, как в первом варианте выполнения. В этом варианте выполнения, в частности, можно,формировать непрерывную упаковочную структуру для поддерживающих свежесть устройств 41, при использовании удлиненных пленок 42,чтобы при этом улучшить производственную обрабатываемость. Когда поддерживающие свежесть устройства 41 в непрерывно упакованном состоянии используют по отдельности, пленки 43 для каждого поддерживающего свежесть устройства 41 отрезают от удлиненных пленок 43 в положении линии 42 А разреза, при этом отверстие 46 диспергирования поддерживающего свежесть устройства 41 открыто наружу, и можно обеспечить так называемые исходные запечатывающие свойства. Кроме того, в этом состоянии адсорбент 32 может быть заключен между верхней и нижней пленками 43 посредством областей 45 А, предотвращающих смещение в областях 45, образованных как на левой так и на правой сторонах 16 пленок 43, при этом предпочтительно предотвращается контактирование адсорбента 32 непосредственно с пищевым продуктом или т.п.,принимаемым отдельно. Кроме того, площадь поверхности отверстий 46 диспергирования может изменяться посредством правильного изменения формы и размера областей 45 А, предотвращающих смещение, при этом скорость диспергирования поддерживающей свежесть жидкости может правильно регулироваться. Кроме того, непрерывная упаковочная структура, вмещающая поддерживающие свежесть устройства 41, как показано на фиг. 12,имеет такое преимущество, что имеющуюся загрузочную машину для загрузки поддерживающего свежесть материала можно использовать, как есть, чтобы автоматически загрузить материал в каждый корпус упаковки для пищевого продукта. Кроме того, не всегда требуется формирование линий 42 А разреза, таких как участки машинной вырубки, в удлиненных пленках 43, но удлиненные пленки 42 могут быть разрезаны на постоянные промежутки при использовании режущего средства или т.п. В этом случае, например, отметки для разреза могут быть образованы в удлиненных пленках 42 вместо линий 42 А разреза. При этом положения отметок для разреза могут считываться считывающим устройством, так что удлиненные пленки могут быть правильно образованы в местах расположения отметок при использовании автоматического режущего средства или т.п., и автоматическая загрузка в корпус упаковки для пищевых продуктов может многократно продолжаться. Фиг. 14 показывает пятый вариант выполнения настоящего изобретения, в котором те же ссылочные позиции, что и в третьем варианте выполнения, обозначают те же компоненты,описание которых опущено. Особенность этого варианта выполнения состоит в том, что в поддерживающем свежесть устройстве 51, в общем,образовано шесть областей 52, 52 соединения. Поддерживающее свежесть устройство 51 содержит адсорбент 32, пленки 35 и т.д., также как в третьем варианте выполнения, при этом области 52, 52. . . соединения образованы соответственно в угловых участках 35 В пленок 35. Однако поддерживающее свежесть устройство 51 имеет области 52 соединения в промежуточном участке в направлении длины пленок 35,чтобы обеспечить структуру для предотвращения вытягивания адсорбента 32. Кроме того,каждая из областей 52 соединения образована в виде круглой, соединяемой под давлением области, при использовании, например, средства для сварки под давлением. Поддерживающее свежесть устройство 51 имеет шесть отверстий 53, 53 диспергирования, расположенных между каждыми областями 52 соединения, при этом поддерживающая свежесть жидкость в адсорбенте 32 может выде 17 ляться наружу через каждое из отверстий 53 диспергирования. Таким образом, даже в этом варианте выполнения, имеющем такую конструкцию, можно получить такую же работу и такой же эффект, как и в первом варианте выполнения. Однако, в этом варианте выполнения, поскольку области 52 соединения соответственно образованы в промежуточном участке в направлении длины пленок 35 в дополнение к каждому угловому участку 35 В пленок 35, в частности, можно предотвратить смещение адсорбента 32 посредством областей 52 соединения в состоянии,когда адсорбент 32 заключен между верхней и нижней пленками 35. Примеры, включающие варианты выполнения настоящего изобретения, будут описаны со ссылкой на нижеупомянутую табл. 2. Поддер- Сравниживающее тельный свежесть пример 1 устройство Пример 1 Оценка увлажняемости пищевого продукта Становится влажным под собственным весом продукта Становится влажным при приложении наружного усилия Не становится влажным даже при приложении наружного усилия Становится влажным при приложении наружного усилия Становится влажным при приложении наружного усилия Таблица 2 Оценка Оценка при длиизменения тельном цвета хранении ПрисутстПолное вие плесени пожелтение В корпусе 11 упаковки для пищевого продукта, показанном на фиг. 4, бисквит, подлежащий хранению в качестве пищевого продукта(вес 200 г и влагоактивность 0,864) был запечатан вместе с поддерживающим свежесть устройством. Затем был проведен следующий опыт. В качестве корпуса 11 упаковки для пищевого продукта использовали корпус упаковки, полученный путем ламинирования биаксиально ориентированной полипропиленовой пленки ОР 30 мкм и неориентированной полипропиленовой пленки СР 30 мкм. 18 В сравнительном примере использовали поддерживающее свежесть устройство, выполненное посредством традиционной технологии,которое является по существу таким же, как описано, например в JP-9-140363. А именно,поддерживающее свежесть устройство в сравнительном примере имеет такую структуру, содержащую только адсорбент, без использования покрытия и т.д. В качестве поддерживающего свежесть устройства согласно примеру 1, использовали поддерживающее свежесть устройство 1 по первому варианту выполнения, показанному на фиг. 1 или 3, при этом вес адсорбента 2 составлял 2,0 г (длина 50 мм, ширина 30 мм, толщина 2 мм), и импрегнировали 2 г поддерживающей свежесть жидкости, показанной в табл. 1. Кроме того, протяженность L юбочного участка 4 А составляла 5 мм, так чтобы превышать толщину Т адсорбента 2 (LT). В качестве поддерживающего свежесть устройства в примере 2 использовали поддерживающее свежесть устройство 31 по третьему варианту выполнения, показанному на фиг. 6-9,при этом вес адсорбента 32 составлял 2,0 г, также как в первом варианте выполнения, и аналогично импрегнировали 2 г поддерживающей свежесть жидкости. Кроме того, протяженностьL юбочного участка 35 А составляла 5 мм, так чтобы превышать толщину Т адсорбента 32(LT). С другой стороны, в качестве поддерживающего свежесть устройства в примере 3 использовали поддерживающее свежесть устройство 31' согласно первому модифицированному варианту выполнения, показанному на фиг. 10. Оно аналогично устройству по примеру 2, за исключением того, что протяженность La юбочного участка 35 А' равна толщине Т адсорбента 32 (La=T). Кроме того, в качестве поддерживающего свежесть устройства в примере 4 использовали поддерживающее свежесть устройство 31" по второму модифицированному варианту выполнения, показанному на фиг. 11. Оно аналогично устройству по примеру 2, за исключением того,что протяженность Lb юбочного участка 35 А меньше толщины Т адсорбента 32 (LbT). При оценке увлажняемости пищевого продукта было проведено исследование в состоянии, когда пищевой продукт хранился в течение месяца в корпусе 11 упаковки для пищевого продукта. В результате, было обнаружено, что в сравнительном примере пищевой продукт становится влажным под действием собственного веса. С другой стороны, в устройстве по примеру 1, было обнаружено, что пищевой продукт не увлажняется под действием собственного веса,хотя увлажняется при приложении нагрузки 500 г в качестве наружного усилия. 19 Кроме того, в устройстве по примеру 2 было обнаружено, что пищевой продукт не увлажняется даже при приложении нагрузки 500 г,в качестве наружного усилия. С другой стороны, в устройствах по примерам 3 и 4, было обнаружено, что пищевой продукт не увлажняется под действием собственного веса, хотя увлажняется при приложении нагрузки 500 г в качестве наружного усилия. В результате проведения оценки при длительном хранении в течение трех месяцев, было обнаружено, что в сравнительном примере 1 появляется плесень, а в примерах 1-4 плесень не появляется. При оценке изменения цвета до пожелтения было проведено исследование, обнаружено или нет пожелтение в адсорбенте из-за жиров и масел в пищевом продукте после его хранения в течение одного месяца. В результате, было обнаружено, что пожелтение обнаружено на всей поверхности в сравнительном примере, при этом в примере 1 степень пожелтения была небольшой, хотя легкое пожелтение было обнаружено. В примере 2 было обнаружено, что пожелтения нет вообще. В примерах 3 и 4 было обнаружено, что степень пожелтения была небольшой, хотя возникло легкое пожелтение. В третьем варианте выполнения, области 36 соединения соответственно образованы в угловых участках 35 В пленок 35. Однако, настоящее изобретение не ограничивается этим, и может быть выполнено так, что как в третьем модифицированном варианте выполнения, показанном на фиг. 15, области 61, 61 соединения образованы только в двух угловых участках 35 В, 35 В по диагонали между угловыми участками 35 В в прямоугольных пленках 35, а два отверстия 62, 62 диспергирования образованы между областями 61 соединения. Кроме того, как в четвертом модифицированном варианте выполнения, показанном на фиг. 16, восемь областей 71, 71 соединения могут быть образованы, и отверстия 72, 72 могут быть образованы в несоединенных областях, расположенных между областями 71 соединения. В этом случае количество областей 71 соединения может составлять 8 или более. Кроме того, в первом варианте выполнения покрытие 3, покрывающее адсорбент 2 с наружных сторон, образовано из двух пленок 4,4. Однако, вместо этого можно использовать конструкцию как в четвертом модифицированном варианте выполнения, показанном на фиг. 17. А именно, покрытие 3 образовано при использовании одной пленки 81, и ее помещают между адсорбентом 2 в состоянии, в котором пленка 81 U-образно согнута, так что юбочные участки 81 А, 81 А, которые вертикально разнесены друг от друга, обеспечены на наружной периферии пленки 81. Эту технологию можно 20 применять аналогично для второго-пятого вариантов выполнения. С другой стороны, в третьем-пятом вариантах выполнения примерно описан случай, в котором пленки 35 (удлиненные пленки 42) образованы при использовании биаксиально ориентированной полипропиленовой пленки. Вместо этого можно использовать полимерную пленку, имеющую высокую газонепроницаемость, такую как, например, неориентированный полипропилен, поливинилиденхлорид, поливиниловый спирт, полиакрилонитрил, полиэфир, полиэтилен, вытянутый нейлон и т.д. Кроме того, также пленки 4, показанные на фиг. 2, которые описаны в первом варианте выполнения, пленки 35 (удлиненные пленки 42) могут быть образованы так, чтобы иметь трехслойную структуру, содержащую слой 5 пленки,имеющий высокие газобарьерные свойства, покрывающий слой 6 из специального полимера и слой пленки для печати, образованный между покрывающим слоем 6 и слоем 5 пленки. В этом случае, покрывающие слои 33, 33, покрывающие верхнюю и нижнюю поверхности адсорбента 32 могут быть образованы при использовании полимерной пленки из одного слоя,имеющей высокую непроницаемость. В четвертом варианте выполнения, пленки 43 могут быть отрезаны от удлиненных пленок 42. Таким же образом, касаясь пленок 4 (35),описанных в первом, втором, третьем и пятом вариантах выполнения, удлиненные полимерные пленки можно использовать для обеспечения такой структуры, которую можно отрезать. В этом случае не всегда требуется формировать линии разреза, такие как участки машинной вырубки в удлиненных полимерных пленках. Например, удлиненные полимерные пленки могут быть отрезаны с постоянными интервалами при использовании режущего средства или т.п., когда используют поддерживающее свежесть устройство. С другой стороны, в вышеописанных вариантах выполнения примерно описан случай, в котором адсорбент 2 (32) и пленки 4 (35, 43) имеют прямоугольную форму. Однако эта форма не всегда ограничена прямоугольной формой. Например, адсорбент может иметь плоский пластинчатый корпус или цилиндрический корпус, или корпус треугольной формы, квадратной формы, трапецевидной или многоугольной формы, такой как пятиугольная форма и т.д.,поскольку пленки имеют размеры, превышающие размеры адсорбента. Кроме того, в вышеупомянутых вариантах выполнения примерно описано поддерживающее свежесть устройство, в частности, для пищевых продуктов. Однако настоящее изобретение не ограничивается этим, но может использоваться для поддержания свежести материалов,отличных от пищевых продуктов, например,украшений для пищевых продуктов, таких как, 21 бамбуковые листья, листья хурмы и т.д., изделия из кожи, изделия, выполненные из древесины или бамбука, изделия, выполненные из травы или соломы и т.д. Промышленное применение Как описано выше, согласно настоящему изобретению, обеспечивается поддерживающее свежесть устройство для поддержания свежести пищевых продуктов или других материалов,подлежащих хранению, содержащее адсорбент,пропитанный летучей поддерживающей свежесть жидкостью и пленочное покрытие, выполненное из материала, имеющего высокую непроницаемость для паров поддерживающей свежесть жидкости, размеры которого превышают размеры адсорбента, чтобы покрыть адсорбент с наружной стороны, при этом покрытие имеет юбочный участок, продолжающийся в боковом направлении адсорбента, а отверстие диспергирования образовано в юбочном участке, чтобы позволить постепенное диспергирование поддерживающей свежесть жидкости наружу из адсорбента. Соответственно, диспергирование поддерживающей свежесть жидкости из другого участка, а не из отверстия диспергирования наружу может предотвращаться пленочным покрытием, имеющим высокую непроницаемость для паров, улетучивающихся из поддерживающей свежесть жидкости; непосредственный контакт адсорбента, удерживаемого внутри, с пищевым продуктом или т.п., можно предотвратить посредством юбочного участка, и скорость диспергирования поддерживающей свежесть жидкости можно регулировать в зависимости от размера и отверстия для диспергирования, при этом скорость диспергирования может правильно поддерживаться. Поэтому,свежесть пищевого продукта или т.п. может поддерживаться стабильно в течение длительного периода времени, без снижения качества изделия, и без ухудшения внешнего вида из-за изменения цвета адсорбента; таким образом,можно повысить качество изделия. Кроме того, в настоящем изобретении протяженность L юбочного участка, продолжающегося в боковом направлении адсорбента, превышает толщину Т адсорбента. Соответственно,даже когда край юбочного участка пленочного покрытия вступает в контакт с пищевым продуктом или т.п., посредством чего край сгибается в такое состояние, что поддерживающее свежесть устройство и пищевой продукт или т.п. запечатываются в корпусе упаковки для пищевого продукта, боковая поверхность адсорбента может быть покрыта юбочным участком, так что конечно можно предотвратить непосредственный контакт адсорбента с пищевым продуктом или т.п. Кроме того, согласно настоящему изобретению, адсорбент может удерживаться одной или двумя пленками, составляющими покрытие в состоянии, когда адсорбент помещен между 22 ними, а юбочный участок каждой из пленок продолжается от верхней или нижней поверхности адсорбента наружу с некоторым пространством, образованным между ними, с образованием отверстия диспергирования между ними. Соответственно, поддерживающая свежесть жидкость постепенно диспергирует наружу от стороны боковой поверхности адсорбента, помещенного между одной или двумя пленками,через отверстие диспергирования, образованное между юбочными участками, при этом можно предотвратить контактирование адсорбента непосредственно с пищевым продуктом или т.п.,посредством юбочного участка. В настоящем изобретении, с другой стороны, покрытие содержит одну или две пленки и несколько областей соединения, в которых соединен юбочный участок каждой из пленок, при этом отверстие диспергирования состоит из несоединенной области, которая расположена между областями соединения между юбочными участками пленки или пленок. Соответственно,адсорбент может быть ограничен областями соединения в состоянии, когда адсорбент помещен между пленками, так что адсорбент удерживается во внутреннем положении относительно юбочного участка каждой из пленок. Поддерживающей свежесть жидкости в адсорбенте позволяют постепенно диспергировать наружу через отверстие диспергирования между пленками, и непосредственный контакт адсорбента с пищевым продуктом или т.п. предпочтительно можно предотвратить. Кроме того, в настоящем изобретении области соединения могут быть образованы в угловых участках пленок, имеющих многоугольную форму, и, по меньшей мере, два отверстия диспергирования могут быть образованы между областями соединения в юбочном участке пленок. Соответственно, поддерживающей свежесть жидкости позволяют постепенно диспергировать наружу от стороны боковой поверхности адсорбента через отверстия для диспергирования, и непосредственный контакт адсорбента с пищевым продуктом или т.п. можно предотвратить посредством юбочного участка. Кроме того, в настоящем изобретении области соединения могут быть образованы непрерывно, как в левом, так и в правом положениях пленок, имеющих прямоугольную форму,при этом образование областей соединения является простым, и обрабатываемость при производстве может улучшаться. Кроме того, в настоящем изобретении,пленка или пленки выполнены из удлиненной полимерной пленки в форме полосы, а адсорбенты расположены с интервалами внутри полимерной пленки. Соответственно, несколько пленок могут быть образованы при использовании удлиненной полимерной пленки. Адсорбент может быть помещен отдельно между пленками, полученными путем разрезания удлиненной 23 полимерной пленки с постоянными интервалами. Таким образом, может быть обеспечено поддерживающее свежесть устройство непрерывной упаковочной структуры. Кроме того, согласно настоящему изобретению, пленки, составляющие покрытие поддерживающего свежесть устройства, могут быть образованы из удлиненной полимерной пленки,а адсорбент может быть помещен в отдельные пленки, образованные линиями разреза в полимерной пленке. Затем, поддерживающее свежесть устройство можно отдельно использовать путем отрезания пленок в местах линии разреза в удлиненной пленке, при этом производственная обрабатываемость может быть улучшена. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для поддержания свежести пищевого продукта или другого материала, подлежащего хранению, содержащее адсорбент,пропитанный летучей поддерживающей свежесть жидкостью, и пленочное покрытие, выполненное из материала с низкой проницаемостью для паров поддерживающей свежесть жидкости и имеющее размеры, превышающие размеры адсорбента, чтобы покрыть адсорбент снаружи, при этом покрытие имеет юбочный участок, продолжающийся в боковом направлении адсорбента, и в юбочном участке образовано отверстие, позволяющее постепенное распространение поддерживающей свежесть жидкости наружу из адсорбента. 2. Устройство по п.1, в котором в пленочном покрытии, протяженность L юбочного участка, продолжающегося в боковом направлении адсорбента, превышает толщину Т адсорбента(LT). 3. Устройство по п.1, в котором покрытие содержит одну или две пленки, выполненные из материала, имеющего низкую проницаемость,причем каждая имеет размеры, превышающие размеры адсорбента, и имеет наружную периферию в виде юбочного участка, продолжающегося в боковом направлении адсорбента так,чтобы охватить адсорбент, при этом пленка или пленки фиксируют адсорбент посредством связывания верхней и нижней поверхностей адсорбента в охваченном состоянии адсорбента, а 24 юбочный участок продолжается к наружной стороне адсорбента, чтобы обеспечить отверстие диспергирования посредством разделения в верхнем и нижнем направлениях. 4. Устройство по п.1, в котором покрытие содержит одну или две пленки, выполненные из материала, имеющего низкую проницаемость,причем каждая имеет размеры, превышающие размеры адсорбента, и наружную периферию в виде юбочного участка, продолжающегося в боковом направлении адсорбента, охватывая адсорбент, и несколько соединительных областей, образованных на юбочных участках посредством соединения юбочных участков, при этом адсорбент заключен между пленкой или пленками, а отверстие диспергирования образовано несоединенной областью, расположенной между соединительными областями между юбочными участками пленки или пленок. 5. Устройство по п.4, в котором адсорбент имеет многоугольную, плоскую листообразную форму; пленка или пленки имеют форму, соответствующую форме адсорбента, в которой несколько угловых участков образованы в юбочных участках, а области соединения образованы, по меньшей мере, на двух из указанных угловых участках пленки или пленок. 6. Устройство по п.5, в котором пленка или пленки имеют прямоугольную форму, имеющую левую и правую стороны, параллельные друг другу, а области соединения образованы как на левой, так и на правой сторонах. 7. Устройство по любому из пп.3-6, в котором пленка или пленки выполнены из удлиненной лентообразной полимерной пленки, а адсорбенты расположены с интервалами внутри удлиненной полимерной пленки или пленок. 8. Устройство по любому из пп.3-6, в котором пленка или пленки выполнены из удлиненной лентообразной полимерной пленки, а несколько адсорбентов расположены с интервалами на удлиненной полимерной пленке или пленках и несколько линий разреза образованы в удлиненной полимерной пленке или пленках в положениях между отдельными адсорбентами для ограничения пленки или пленок.
