Бронебойная пуля и способ её изготовления

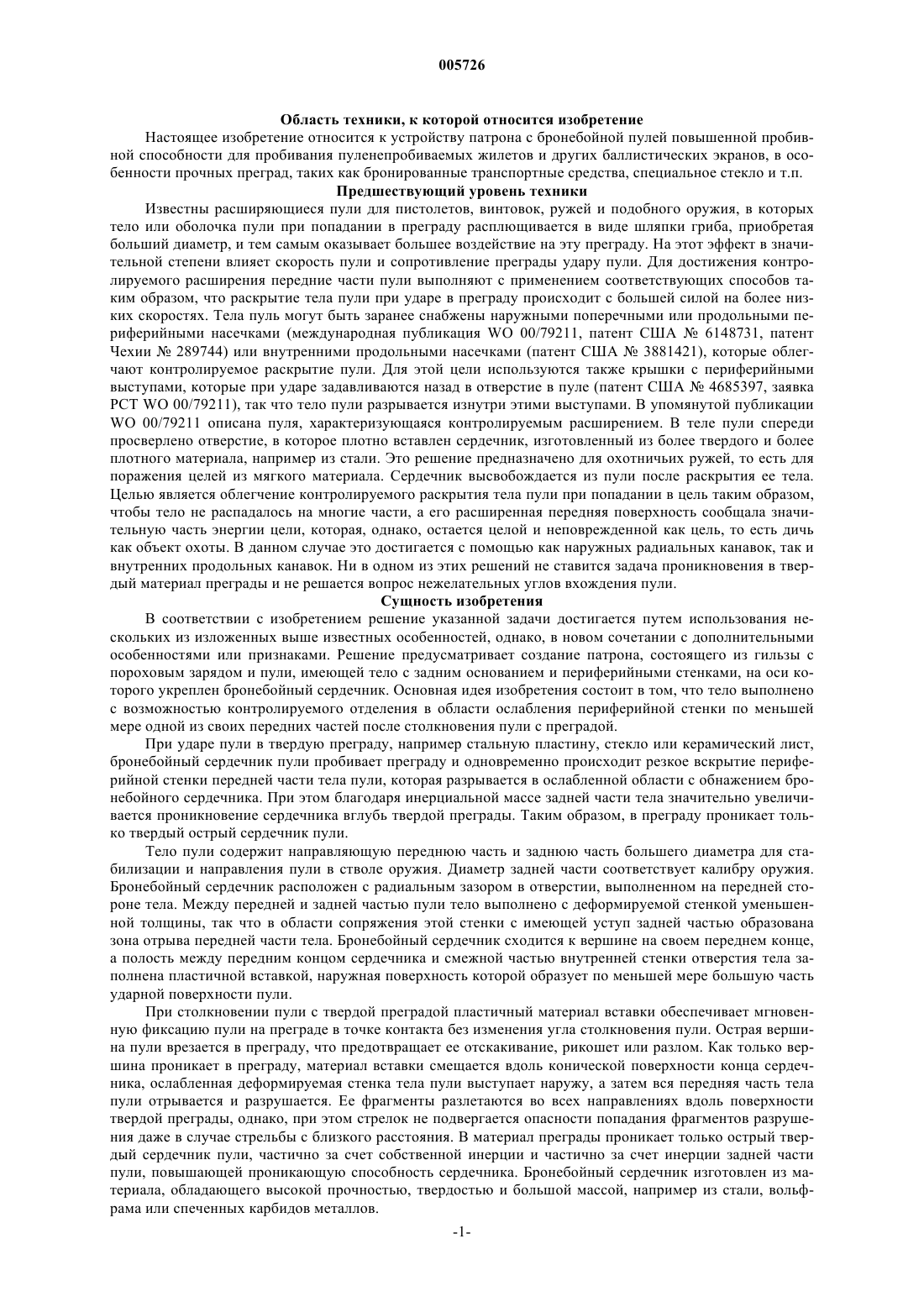

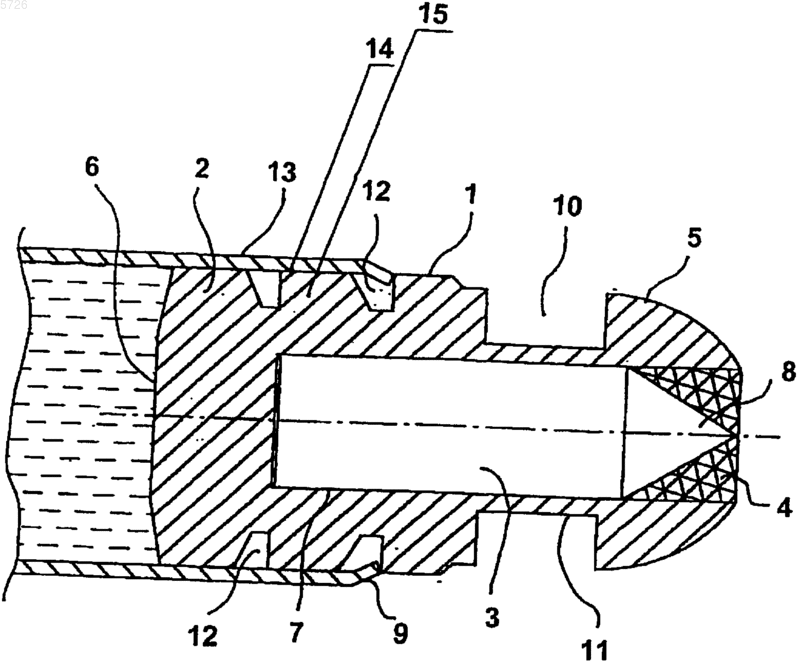

005726 Область техники, к которой относится изобретение Настоящее изобретение относится к устройству патрона с бронебойной пулей повышенной пробивной способности для пробивания пуленепробиваемых жилетов и других баллистических экранов, в особенности прочных преград, таких как бронированные транспортные средства, специальное стекло и т.п. Предшествующий уровень техники Известны расширяющиеся пули для пистолетов, винтовок, ружей и подобного оружия, в которых тело или оболочка пули при попадании в преграду расплющивается в виде шляпки гриба, приобретая больший диаметр, и тем самым оказывает большее воздействие на эту преграду. На этот эффект в значительной степени влияет скорость пули и сопротивление преграды удару пули. Для достижения контролируемого расширения передние части пули выполняют с применением соответствующих способов таким образом, что раскрытие тела пули при ударе в преграду происходит с большей силой на более низких скоростях. Тела пуль могут быть заранее снабжены наружными поперечными или продольными периферийными насечками (международная публикация WO 00/79211, патент США 6148731, патент Чехии 289744) или внутренними продольными насечками (патент США 3881421), которые облегчают контролируемое раскрытие пули. Для этой цели используются также крышки с периферийными выступами, которые при ударе задавливаются назад в отверстие в пуле (патент США 4685397, заявка РСТ WO 00/79211), так что тело пули разрывается изнутри этими выступами. В упомянутой публикацииWO 00/79211 описана пуля, характеризующаяся контролируемым расширением. В теле пули спереди просверлено отверстие, в которое плотно вставлен сердечник, изготовленный из более твердого и более плотного материала, например из стали. Это решение предназначено для охотничьих ружей, то есть для поражения целей из мягкого материала. Сердечник высвобождается из пули после раскрытия ее тела. Целью является облегчение контролируемого раскрытия тела пули при попадании в цель таким образом,чтобы тело не распадалось на многие части, а его расширенная передняя поверхность сообщала значительную часть энергии цели, которая, однако, остается целой и неповрежденной как цель, то есть дичь как объект охоты. В данном случае это достигается с помощью как наружных радиальных канавок, так и внутренних продольных канавок. Ни в одном из этих решений не ставится задача проникновения в твердый материал преграды и не решается вопрос нежелательных углов вхождения пули. Сущность изобретения В соответствии с изобретением решение указанной задачи достигается путем использования нескольких из изложенных выше известных особенностей, однако, в новом сочетании с дополнительными особенностями или признаками. Решение предусматривает создание патрона, состоящего из гильзы с пороховым зарядом и пули, имеющей тело с задним основанием и периферийными стенками, на оси которого укреплен бронебойный сердечник. Основная идея изобретения состоит в том, что тело выполнено с возможностью контролируемого отделения в области ослабления периферийной стенки по меньшей мере одной из своих передних частей после столкновения пули с преградой. При ударе пули в твердую преграду, например стальную пластину, стекло или керамический лист,бронебойный сердечник пули пробивает преграду и одновременно происходит резкое вскрытие периферийной стенки передней части тела пули, которая разрывается в ослабленной области с обнажением бронебойного сердечника. При этом благодаря инерциальной массе задней части тела значительно увеличивается проникновение сердечника вглубь твердой преграды. Таким образом, в преграду проникает только твердый острый сердечник пули. Тело пули содержит направляющую переднюю часть и заднюю часть большего диаметра для стабилизации и направления пули в стволе оружия. Диаметр задней части соответствует калибру оружия. Бронебойный сердечник расположен с радиальным зазором в отверстии, выполненном на передней стороне тела. Между передней и задней частью пули тело выполнено с деформируемой стенкой уменьшенной толщины, так что в области сопряжения этой стенки с имеющей уступ задней частью образована зона отрыва передней части тела. Бронебойный сердечник сходится к вершине на своем переднем конце,а полость между передним концом сердечника и смежной частью внутренней стенки отверстия тела заполнена пластичной вставкой, наружная поверхность которой образует по меньшей мере большую часть ударной поверхности пули. При столкновении пули с твердой преградой пластичный материал вставки обеспечивает мгновенную фиксацию пули на преграде в точке контакта без изменения угла столкновения пули. Острая вершина пули врезается в преграду, что предотвращает ее отскакивание, рикошет или разлом. Как только вершина проникает в преграду, материал вставки смещается вдоль конической поверхности конца сердечника, ослабленная деформируемая стенка тела пули выступает наружу, а затем вся передняя часть тела пули отрывается и разрушается. Ее фрагменты разлетаются во всех направлениях вдоль поверхности твердой преграды, однако, при этом стрелок не подвергается опасности попадания фрагментов разрушения даже в случае стрельбы с близкого расстояния. В материал преграды проникает только острый твердый сердечник пули, частично за счет собственной инерции и частично за счет инерции задней части пули, повышающей проникающую способность сердечника. Бронебойный сердечник изготовлен из материала, обладающего высокой прочностью, твердостью и большой массой, например из стали, вольфрама или спеченных карбидов металлов.-1 005726 Деформируемая стенка может быть образована основанием прямоугольной канавки, проходящей в радиальном направлении в теле пули, причем задняя боковая стенка этой канавки, которая одновременно является передней поверхностью имеющей уступ задней части, образует первую ударную поверхность. Длина и глубина прямоугольной канавки определяются типом и прочностью материала, используемого для изготовления тела пули, чтобы обеспечить целостность пули в процессе обращения с исключением деформации ослабленной части тела, когда пулю вставляют с усилием в гильзу, и при обычном обращении с патроном. После отделения всей передней части тела пули при столкновении с твердой преградой и разрушении задняя боковая стенка прямоугольной канавки образует первую ударную поверхность тела пули, входящую в контакт с преградой. Передняя часть тела пули в направлении выхода из отверстия предпочтительно сужается с закруглением, так что ударная поверхность пули образована пластичной вставкой, а конический передний конец сердечника пули достигает этой ударной поверхности своей вершиной. Закругленная передняя часть служит для направления патрона из магазина в патронник оружия. Пластичная вставка, изготовленная,например, из свинца или пластмассы, снижает динамическую деформационную прочность передней части тела пули. После столкновения с твердой преградой она ведет себя как жидкость в замкнутом пространстве, что обеспечивает, как уже упоминалось, мгновенную фиксацию пули на преграде в точке контакта, а в дальнейшем - выпучивание наружу ослабленного тела пули и отрыв передней части тела пули в области задней боковой стенки основания прямоугольной канавки, которая одновременно образует переднюю поверхность имеющей уступ задней части. Тело пули предпочтительно может быть выполнено с возможностью постепенного отделения по меньшей мере одной из частей в направлении от передней стенки пули в области радиальной насечки,выполненной на периферийной стенке задней части. Тело пули может быть снабжено по меньшей мере одной радиальной насечкой, выполненной на наружной периферии задней части. В альтернативных примерах выполнения тело может быть снабжено по меньшей мере одной спиральной насечкой, выполненной на наружной периферии задней части, или равномерно расположенными отстоящими друг от друга осевыми насечками. В следующем примере выполнения две радиальные насечки трапецеидального сечения могут быть выполнены на расстоянии друг от друга на задней части тела пули в направлении оси суженной части,причем передняя стенка каждой из насечек расположена перпендикулярно оси пули, а задние стенки являются частями соответственно второй и третьей ударных поверхностей. В тот момент, когда сердечник пули проникает в твердую преграду настолько глубоко, что задняя часть тела пули касается преграды, происходит быстрое контролируемое отделение индивидуальных частей, разделенных радиальными насечками, от остального тела пули. При этом в ходе разрушения остающаяся часть тела пули всегда выровнена по передней части в направлении движения пули. Это облегчает дальнейшее контролируемое разрушение тела пули, позволяя избежать ненужной потери энергии во время проникновения сердечника в твердый материал преграды. Наружный диаметр отверстия в пробитом материале преграды, которое, в основном, имеет цилиндрическую форму, всегда соответствует наружному диаметру стреляного сердечника. На передней стороне простреленной преграды образуется отпечаток от контролируемого разрушения тела пули. В преграде из мягкого материала, например мягкой стали, отпечаток больше, в преграде из твердого материала, например в стальных листах, которые используются для бронирования транспортных средств, стен и подобных преград, он почти незаметен. При ударе о твердую преграду бронебойная пуля ведет себя как пуля меньшего калибра, поскольку проникает в преграду не тело пули, а только сердечник, обладающий при этом более высокой энергией выстрела. Основание тела пули перекрывает своей поверхностью внутреннее пространство гильзы, которое заполнено спрессованным пороховым зарядом. Это обеспечивает высокую начальную скорость пули,которая достигается за счет низкой массы пули в сочетании со специальным приготовлением порохового заряда и заполнением гильзы этим зарядом. Вначале определенное количество пороха помещают в гильзу или матрицу и прессуют под определенным давлением (формуют таблетку, имеющую внутренний диаметр гильзы). В альтернативном варианте в гильзу может быть заложена предварительно спрессованная пороховая таблетка, размеры которой соответствуют форме гильзы. За счет этой технологии патрон обеспечивается большим количеством энергии, которая после воспламенения капсюлем высвобождается в течение всего прохода пули через ствол оружия без опасного превышения максимально допустимого давления в патроне. Таким образом, в ходе воспламенения порохового заряда имеют место совершенно иная кривая давления и значительно более длительное воздействие необходимого давления за время всего периода ускорения пули в стволе оружия. Это обеспечивает повышение давления на дульном срезе по сравнению с обычными боеприпасами. Так, например, в девятимиллиметровом патроне для Люгера(пистолета, который наиболее часто используется в полиции и специальных армейских подразделениях) достигается удвоенное увеличение скорости. В коротких пистолетных патронах эти скорость и энергия,которые почти в 3 раза выше, чем в обычных боеприпасах, не могут быть достигнуты без прессования или уплотнения пороха. Кроме того, этот способ приготовления заряда и заполнения патрона обеспечи-2 005726 вает для легкой пули, например массой 2,9 г, нормальное функционирование оружия (пистолетов и автоматического оружия), то есть повторяемость операций, автоматическое заряжание и другие функции. В другом основном аспекте изобретение относится к способу выполнения по меньшей мере одной радиальной насечки на теле пули патрона в соответствии с любым примером выполнения, в котором заднюю часть тела формуют с большим наружным диаметром и по меньшей мере одной радиальной насечкой трапецеидального сечения, имеющей симметричные стороны. Затем тело формуют выдавливанием через ступенчато сужающееся отверстие калибрующего элемента до получения требуемого более низкого калибра, вследствие чего материал тела в области радиальной насечки становится неоднородным и деформируется таким образом, что передняя по направлению выдавливания сторона радиальной насечки выпрямляется до перпендикулярного расположения относительно оси тела с одновременным повышением плотности материала в этой области, а задняя сторона насечки увеличивает степень раскрытия с одновременным снижением плотности материала в этой области. Такое решение обеспечивает контролируемую и постепенную деформацию задней части тела пули после столкновения с преградой. Эффект описанной неоднородности материала тела пули проявляется в снижении динамической прочности тела по меньшей мере на одной ударной поверхности, которая после отделения имеет форму усеченного конуса, сужающегося в направлении передней части пули. Таким образом, само тело пули не проникает в материал преграды. Еще одно преимущество патрона с пулей по изобретению заключается в том, что тип патрона может быть сразу же идентифицирован и выделен среди обычных боеприпасов по наружной форме пули и даже на ощупь при неблагоприятных визуальных условиях, например ночью. Перечень чертежей Далее будут подробно описаны примеры осуществления изобретения со ссылками на прилагаемые чертежи, где фиг. 1 схематично изображает в продольном разрезе пулю в одном из примеров выполнения, представляя конфигурацию тела пули с радиальными наружными насечками и твердый сердечник пули; фиг. 2 представляет фотографию бронебойных пуль в одном из возможных примеров выполнения,где видны не только форма и наружная конфигурация пули, тело которой выполнено из латуни, но также формованная свинцовая вставка на передней поверхности пули; фиг. 3 изображает пули в примере выполнения, подобном фиг. 2, при этом тело пули изготовлено из легкого металлического сплава и возможна дифференциация по цвету, способствующая определению и идентификации происхождения; фиг. 4a-4d изображают пулю после поражения цели: на фиг. 4 а пуля показана после поражения мягкого материала, такого как живой организм, или мягкой массы, такой как глина,на фиг. 4b пуля показана после поражения цели из более твердого материала, такого как древесина или клееная фанера,на фиг. 4 с пуля показана после поражения цели из мягкого металла, например класса 11321,на фиг. 4d пуля показана после поражения цели из твердого металла, керамики или стекла,на фотографиях видна постепенная контролируемая деформация тела пули в зависимости от твердости пораженной преграды; тело пули проходит навылет через цель только в случаях 4 а и 4b, в случаях 4 с и 4d пуля отскакивает от преграды и проникает только бронебойный сердечник; остальное тело пули рассыпается на фрагменты, которые показаны на фиг. 5; фиг. 6 изображает на виде сбоку клееное многослойное стекло, подобное используемому для защиты при банковских операциях; в данном примере стекло имеет толщину 30 мм; фиг. 7 - стекло по фиг. 6, простреленное бронебойной пулей по изобретению; фиг. 8 - пулевое отверстие в твердом материале со стороны входа пули, в данном случае в стальном листе из материала типа HARDOX толщиной 5 мм; фиг. 9 - пулевое отверстие по фиг. 8 со стороны выхода пули; фиг. 10 - пулевое отверстие в мягком материале со стороны входа пули, в данном случае в стальном листе из стали класса 11375 толщиной 10 мм; фиг. 11 - пулевое отверстие по фиг. 10 со стороны выхода пули. Сведения, подтверждающие возможность осуществления изобретения Бронебойная пуля 1 состоит из цилиндрического тела 2, обычно изготовленного из латуни, легкого металлического сплава, пластмассы и подобного материала. Тело 2 вставлено с зазором в предварительно определенном положении в гильзу 13 соответствующих размеров для различных типов патронов и назначений. Тело 2 нераздельно соединено с гильзой 13 обычным способом, обычно профилировано или покрыто краской. В начале изготовления тела 2 пули его наружный направляющий диаметр больше, чем после завершения. На своей задней части, по отношению к направлению движения пули 1 после выстрела из оружия, которая предпочтительно находится внутри гильзы 13, наружная поверхность тела 2 снабжена радиальными насечками 12 или насечками спиральной формы, обычно в количестве от одной до трех насечек. Насечки 12 отделены друг от друга направляющими поверхностями цилиндрической части тела 2 пули 1, которые служат для направления пули 1 в канале ствола и обеспечивают ее вращательное-3 005726 движение в стволе. Насечки могут быть выполнены различными способами, например путем механической обработки, прокаткой, штамповкой, литьевым формованием в случае пластмассы и другими способами. Обычно насечки имеют трапецеидальную форму с сужением в направлении оси тела 2 пули 1. Глубина насечек 12 определяется материалом тела 2 пули 1 и требованиями к последующему разрушению пули после попадания в цель. Для придания пуле окончательного диаметра тела 2 ее калибруют посредством выдавливания через ступенчатый калибрующий элемент в направлении движения (траектории) пули 1 после выстрела из оружия. Во время этой операции происходит изменение формы насечек 12. Материал тела 2 пули 1 деформируется в области направляющих колец, образованных насечками 12. В передних частях колец по отношению к направлению их калибровки материал тела 2 отжимается назад, и создается неоднородная структура. Первоначально наклонная поверхность задних частей направляющих колец выпрямляется до тех пор, пока она не станет перпендикулярной оси тела 2, а плотность материала повышается в области основания насечки 12. В противоположность этому, в передних частях направляющих колец происходят снижение плотности материала и увеличение угла наклона поверхностей. Эта модификация обеспечивает контролируемую и постепенную деформацию задней части тела 2 пули 1 после ее удара в преграду. После ввода передней части пули 1 в канал ствола оружия наружный диаметр тела 2 пули 1 уменьшается на определенном расстоянии перед устьем гильзы 13. В направлении передней части пули 1 тело 2 дополнительно облегчают посредством выполнения деформируемой канавки 10. Длина и глубина деформирующей канавки 10 определяется типом и прочностью материала, используемого для изготовления тела 2 пули 1, чтобы обеспечить прочность пули при манипуляциях в процессе изготовления и использования. Другими словами, необходимо обеспечить, чтобы эта ослабленная часть тела 2 не деформировалась, когда пулю 1 проталкивают в гильзу 13 при изготовлении и заполнении патрона и при обычном обращении с пулей 1 и патроном. Перед деформируемой канавкой 10 находится закругленная передняя часть или головка 5 пули 1,которая соответствует типу пули и служит для направления или ввода патрона из магазина в патронник оружия под действием усилия от казенной части. Даже в ходе этой операции деформация (отклонение от оси, эксцентриситет) рубашки тела 2 пули 1 не может произойти в области деформируемой канавки 10. Начиная от передней стороны, в теле 2 пули 1 выполнено осевое центральное отверстие 7 круглого сечения, в которое вставлен сердечник 3, изготовленный из материала высокой прочности, твердости и большой массы, например из стали, закаленной стали, вольфрама или спеченных карбидов металлов. Сердечник 3 в своей передней части имеет острый конец 8, который может иметь форму конуса с заостренной вершиной. Хвостовик конуса может быть плоским, круглым или иметь форму любого тела вращения в соответствии с используемым материалом и назначением патрона. Свободное пространство 7 между острым концом 8 сердечника и внутренней стенкой головки 5 заполнено вставкой 4 из пластичного материала, например свинца или пластмассы. Назначение вставки заключается в снижении динамической деформационной прочности передней части тела пули 1. После удара в преграду вставка ведет себя как жидкость в замкнутом пространстве, передавая давление во всех направлениях. При попадании пули в цель под наклоном происходит отклонение головки 5 пули 1 и постепенная деформация тела 2 в области деформируемой канавки 10. Пластичный материал вставки 4 обеспечивает мгновенную фиксацию пули 1 на преграде в точке контакта без изменения направления угла вхождения пули 1. В ходе этого процесса острый конец 8 сердечника 3 пули 1 врезается в преграду,что предотвращает отскакивание, рикошет или разрушение. Как только острый конец 8 проникает в преграду, материал вставки 4 смещается вдоль конической поверхности острого конца 8, ослабленное тело 2 пули 1 в области деформируемой канавки 10 выступает наружу, а затем вся передняя часть тела 2 пули 1 отрывается и разрушается. При этом обнажается часть сердечника 3. Если преграда изготовлена из твердого материала, например стали, стекла, керамики, и имеет форму листа, плиты или подобной конструкции, разрушенные фрагменты отскакивают и разлетаются во всех направлениях вдоль поверхности преграды. Это особенно явно видно при стрельбе с близкого расстояния, например от 1 до 2 м. При этом стрелок ни в коей мере не подвергается опасности от данного разрушения. Твердый сердечник 3 пули 1 врезается, то есть проникает, в твердый материал преграды частично за счет собственной инерции и частично за счет инерции задней части пули 1, которая своей инерциальной массой действует через основание тела 2 пули 1 и повышает проникающую способность сердечника 3. В тот момент, когда сердечник 3 проникает в преграду настолько глубоко, что задняя часть тела 2 пули 1 касается преграды, происходит контролируемое разрушение индивидуальных частей тела 2, например, постепенно вдоль отдельных направляющих колец. Во время изготовления (калибровки) эти кольца выполняют таким образом, что они легко отделяются от тела 2 пули 1, при этом в ходе разрушения оставшаяся часть тела 2 всегда выровнена по ее передней части в направлении движения пули. Это облегчает дальнейшее контролируемое разрушение тела 2 пули 1, позволяя избежать потери энергии во время проникновения сердечника 3 в твердый материал преграды. Наружный диаметр отверстия в пробитом материале преграды, которое, в основном, имеет цилиндрическую форму, всегда соответствует наружному диаметру стреляного сердечника 3. На передней стороне простреленной преграды образуется отпечаток от контролируемого разрушения тела 2 пули 1. В преграде из мягкого материала, например-4 005726 мягкой стали, отпечаток больше, в преграде из твердого материала, например в стальных листах типаHARDOX, которые используются для бронированных транспортных средств, стен и подобных преград,он почти незаметен. При ударе в твердую преграду бронебойная пуля 1 ведет себя как пуля меньшего калибра, поскольку проникает в преграду не тело 2 пули 1, а только сердечник 3, при этом с более высокой энергией выстрела. Однако, когда эта бронебойная пуля попадает в цель, например, типа дерева, она ведет себя как обычная пуля 1 и часто вообще не разрушается. В этом случае пулевое отверстие соответствует диаметру тела 2 пули 1. При попадании пули в цель типа человеческого тела пуля проникает в него полностью. С задержкой по времени, которая соответствует обычному проникновению на несколько сантиметров (от 2 до 3 см),передняя часть пули разрушается. Все осколки остаются внутри объекта, и после прохода примерно 15 см практически вся энергия выстрела передается объекту. При этом создается так называемая осцилляторная полость емкостью примерно 1 л (1 дм 3). В этом случае пуля 1 ведет себя как боеприпас шокового воздействия и вызывает значительное повреждение объекта. Другой основной особенностью бронебойной пули 1 является ее высокая начальная скорость. Так,например, в Люгере 9-го калибра с четырехдюймовым стволом начальная скорость V0=756 м/с, энергия Е 0=829 Дж и среднее давление в стволе составляет 297 МПа. Эта скорость достигается за счет низкой массы пули 1 в сочетании со специальным приготовлением порохового заряда и заполнением гильзы 13 этим зарядом. Процесс предусматривает использование соответствующего порохового заряда, который подвергают уплотнению или прессованию. Вначале определенное количество пороха помещают в гильзу или матрицу и прессуют под определенным давлением, иными словами, формуют таблетку, имеющую внутренний диаметр гильзы. В альтернативном варианте в гильзу закладывают предварительно спрессованную пороховую таблетку, размеры которой соответствуют форме гильзы. За счет этой технологии патрон обеспечивается большим количеством энергии, которая после воспламенения капсюлем высвобождается в течение всего прохода пули через ствол оружия без опасного превышения максимально допустимого давления в патроне. Таким образом, в ходе воспламенения порохового заряда имеют место совершенно иная кривая давления и значительно более долгое воздействие необходимого давления за время всего периода ускорения пули в стволе оружия. Это обеспечивает повышение давления на дульном срезе по сравнению с обычными боеприпасами. Так, например, в девятимиллиметровом патроне для Люгера (пистолета, который наиболее части используется в полиции и специальных армейских подразделениях) достигается удвоенное повышение скорости. В коротких пистолетных патронах такие скорость и энергия, которые почти в 3 раза выше, чем в обычных боеприпасах, не могут быть достигнуты без прессования или уплотнения пороха. Кроме того, этот способ приготовления и заполнения патрона обеспечивает для легкой пули, например весом 2,9 г, нормальное функционирование оружия (пистолетов и автоматического оружия), то есть повторяемость операций, автоматическое заряжание и другие функции. Бронебойная пуля в соответствии с изобретением предназначена в особенности для уничтожения обычных баллистических средств защиты человека или транспортных средств, в частности для пробивания пуленепробиваемых жилетов с волокном Kevlar, в том числе одежды со скрытой защитой, а также для остановки бронированных транспортных средств. В то же время исключена возможность рикошета пуль и угрозы для близкого окружения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Патрон, состоящий из гильзы (13) с пороховым зарядом (16) и пули (1), имеющей тело (2), снабженное пластичной вставкой (4) для обеспечения возможности контролируемого отделения в области ослабления периферийной стенки передней части тела после столкновения пули (1) с преградой и включающее заднее основание (6) и периферийные стенки, ограничивающие на передней стороне осевое отверстие (7), в котором установлен бронебойный сердечник (3), причем тело (2) содержит направляющую переднюю часть (5) и заднюю часть (17) большего диаметра, соответствующего калибру оружия, отличающийся тем, что между передней частью (5) и задней частью (17) пули (1) тело (2) выполнено с деформируемой стенкой (10) уменьшенной толщины, так что в области сопряжения указанной стенки с имеющей уступ задней частью (17) образована зона отрыва передней части тела (2), при этом бронебойный сердечник (3) сходится к вершине на своем переднем конце (8), а пластичная вставка (4), заполняющая полость между передним концом сердечника (3), расположенным с радиальным зазором в теле (2), и смежной частью внутренней стенки отверстия (7) тела (2), образует своей передней поверхностью по меньшей мере большую часть ударной поверхности (20) пули (1). 2. Патрон по п.1, отличающийся тем, что деформируемая стенка (10) образована основанием прямоугольной канавки, проходящей в радиальном направлении в теле (2) пули (1), причем задняя боковая стенка указанной канавки, которая одновременно является передней поверхностью имеющей уступ задней части (17), образует первую ударную поверхность (18). 3. Патрон по п.1 или 2, отличающийся тем, что передняя часть (5) тела (2) пули (1) сужена с закруглением в направлении выхода из отверстия (7), так что ударная поверхность (20) пули (1) образована-5 005726 пластичной вставкой (4), при этом вершина конического переднего конца (8) сердечника (3) пули (1) достигает ударной поверхности (20). 4. Патрон по любому из пп.1-3, отличающийся тем, что тело (2) пули (1) выполнено с возможностью постепенного отделения по меньшей мере одной из своих частей в направлении от передней стенки пули (1) в области насечки на периферийной стенке задней части (17). 5. Патрон по п.4, отличающийся тем, что тело (2) снабжено по меньшей мере одной радиальной насечкой (12), выполненной на наружной периферии задней части (17). 6. Патрон по п.4, отличающийся тем, что тело (2) снабжено по меньшей мере одной спиральной насечкой, выполненной на наружной периферии задней части (17). 7. Патрон по п.4, отличающийся тем, что тело (2) снабжено равномерно расположенными отстоящими друг от друга осевыми насечками, выполненными на наружной периферии задней части (17). 8. Патрон по п.5 или 6, отличающийся тем, что две радиальные насечки (12) трапецеидального сечения выполнены на расстоянии друг от друга на задней части (17) тела (2) пули (1) в направлении оси суженной части, причем передняя стенка каждой из насечек (12) расположена перпендикулярно оси пули(1), а задние стенки насечек являются частями второй и третьей ударных поверхностей (19), соответственно. 9. Патрон по любому из пп.1-8, отличающийся тем, что основание (6) тела (2) пули (1) перекрывает своей поверхностью внутреннее пространство гильзы (13), которое заполнено спрессованным пороховым зарядом (16) или пороховой таблеткой. 10. Патрон по любому из пп.1-9, отличающийся тем, что бронебойный сердечник (3) изготовлен из материала, имеющего высокую прочность, твердость и большую массу и выбранного из группы, включающей сталь, закаленную сталь, вольфрам и спеченные карбиды металлов. 11. Патрон по любому из пп.1-10, отличающийся тем, что пластичная вставка (4) тела (2) пули (1) изготовлена из материала, выбранного из группы, включающей свинец, пластмассу и воск. 12. Способ выполнения по меньшей мере одной радиальной насечки на теле (2) пули (1) патрона,заявленного в любом из пп.1-11, в котором заднюю часть (17) тела (2) формуют с большим наружным диаметром и по меньшей мере одной радиальной насечкой (12) трапецеидального сечения, имеющей симметричные стороны, отличающийся тем, что тело (2) формуют выдавливанием через ступенчато сужающееся отверстие калибрующего элемента до получения требуемого более низкого калибра, вследствие чего материал тела (2) в области радиальной насечки (12) становится неоднородным и деформируется таким образом, что передняя по направлению выдавливания сторона радиальной насечки (12) выпрямляется до перпендикулярного расположения относительно оси тела (2) с одновременным повышением плотности материала в этой области, а задняя сторона насечки увеличивает степень раскрытия с одновременным снижением плотности материала в этой области.
