Модульное устройство для хранения, собираемое на месте

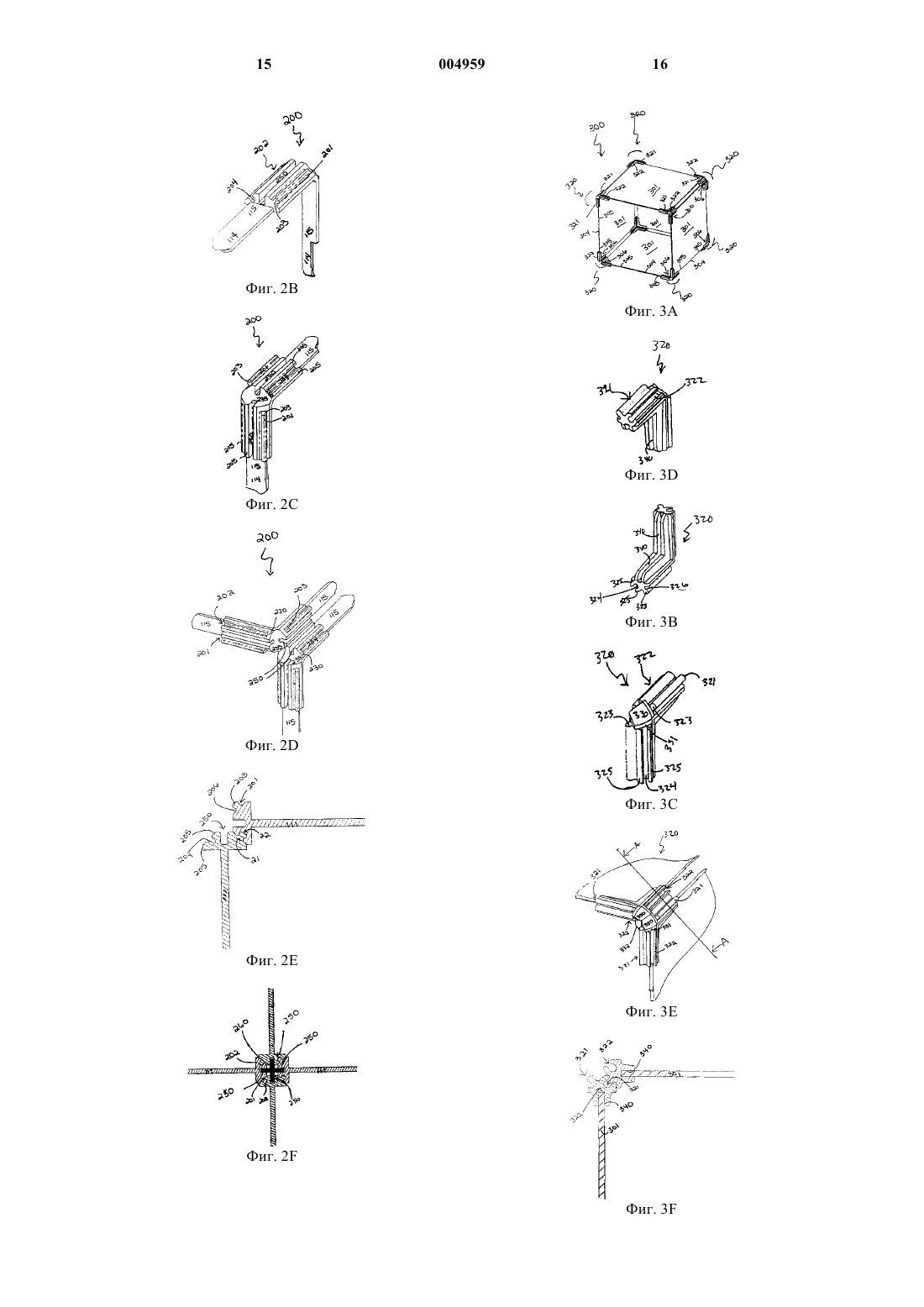

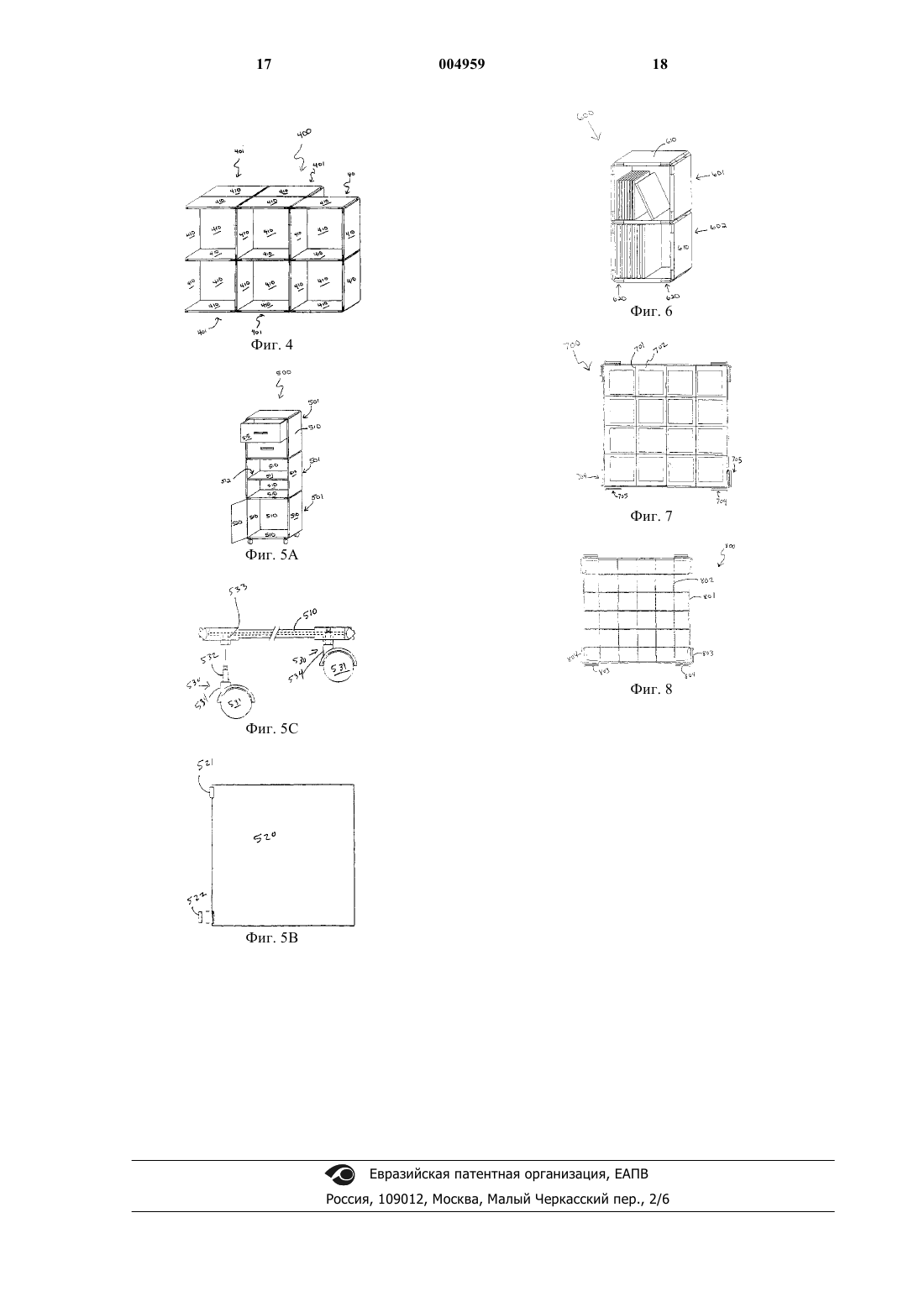

1 Предпосылки создания изобретения Область техники, к которой относится изобретение Настоящее изобретение относится к новой конструктивной системе для хранения, собираемой на месте. В частности, изобретение относится к способу сборки системы путем защелкивания панелей и к системе, включающей панели, защелкивающиеся друг с другом по краям, из которых могут быть собраны различные самоподдерживающиеся устройства для хранения, стеллажи, витринные центры и секции. Уровень техники Удобство модульных систем для хранения заключается в том, что пользователь может приспосабливать и использовать их в соответствии с его конкретными потребностями. Устройства для хранения панельного типа, в которых одинаковые боковые панели соединяются элементами, расположенными на их краях, описаны в патенте США 5638973, выданном Dewey и др., и патенте США 5466058, выданном Chan. В обоих патентах сказано, что контейнеры собирают путем введения выступа в виде шпонки на нижнем крае одной детали в углубление в виде паза в верхней части другой детали. В патенте США 588114, выданном Slocum и др., описана сборная конструкция или модульная система для хранения игрушек,имеющая самоподдерживающийся краевой элемент. Эта система представляет собой несколько одинаковых панелей, которые образуют кубы посредством сопрягающего путем скольжения выступающего края, причем по периферии одного края расположен захват, а на другой стороне расположен язычок. Панели, соединенные защелкиванием и имеющие возможность скользить друг относительно друга, могут быть разъединены, только перемещая их путем скольжения в разные стороны. В этом патенте описано множество конфигураций захвата и соответствующего язычка, соединяемых с возможностью скольжения, и не имеющих выравнивающих направляющих или упоров для удерживания панелей в выровненном друг относительно друга положении. Согласно этому патенту, сопрягающая с возможностью скольжения система соединяет 4 панели для образования ящика с четырьмя стенками. В области модульных систем для хранения остается проблема создания одинаковых панелей, которые могут защелкиваться друг с другом своими краями. Другой проблемой является создание конструкций с пятью или шестью сторонами, собираемых путем защелкивания. Настоящее изобретение решает эти проблемы и устраняет недостатки известных систем путем соединения панелей защелкиванием с помощью язычка и захвата. 2 Сущность изобретения Согласно изобретению, предложена модульная система для хранения, собираемая из панелей. Каждая панель имеет лицевую и обратную стороны, четыре края и четыре угла. По меньшей мере на одной стороне каждого угла,если смотреть от лицевой или обратной стороны, расположена пара, состоящая из язычка и захвата. На каждом соседнем углу находится другая пара из язычка и захвата, причем на каждой стороне язычок и захват чередуются, а на противоположной стороне расположены зеркально. Захват выполнен удлиненным и полужестким и имеет соответствующую упругость,память и/или смазывающую способность, позволяющие ему деформироваться и восстанавливать исходное состояние после введения или удаления соответствующего удлиненного язычка. Соответственно, две противоположно ориентированные панели могут защелкиваться друг с другом по краю, соединяясь под прямым углом. Для образования конструкций типа стеллажей,тележек, столов и кубов могут добавляться дополнительные панели. Каждый захват может иметь упор для предотвращения скольжения язычка в удлиненном захвате с нарушением выравнивания панелей. На углу между каждыми двумя соседними краями на каждой панели может быть образован контрфорс. Два соседних угловых контрфорса (фиг. 1D) поддерживают друг друга и действуют как угловая опора большего размера, улучшая устойчивость конструкции, собранной из панелей (фиг. 4 и 5 А). Хотя согласно предпочтительному варианту изобретения края с язычками и захватами образованы как одно целое с каждой панелью,также рассмотрены варианты, когда элементы с язычком и захватом закреплены поверх панели в соответствующих местах на ее углах. Преимущества вариантов с креплением таких элементов заключаются в возможности сочетания разных материалов, что невозможно или сложно осуществить путем совместного формования. Например, пластмассовые язычки и захваты можно прикрепить к панели из металлического листа,дерева или металлической решетки (фиг. 8). Куб, панель или другая конструкция могут быть дополнительно снабжены дверцами и колесами(фиг. 5). Панели могут иметь на поверхности выступы или углубления, которые создают опорный каркас для панели в виде решетки(фиг. 2 А, поз.114, 117 и 118) или служат направляющими для полок и/или выдвижных ящиков. Признаки изобретения, являющиеся новыми, подробно указаны в прилагаемой формуле. Однако само изобретение, как в отношении его конструкции и способа сборки, так и в отношении его преимуществ, будет более понятно из приведенного ниже описания и сопровождающих его чертежей. 3 Краткое описание чертежей Фиг. 1 А изображает в аксонометрии спереди предпочтительный вариант выполнения модульной системы для хранения; фиг. 1 В изображает спереди угол несоединенной панели в предпочтительном варианте выполнения изобретения; фиг. 1 С изображает сзади угол несоединенной панели в предпочтительном варианте выполнения изобретения; фиг. 1D - в аксонометрии передний угол соединенной панели в предпочтительном варианте выполнения изобретения; фиг. 1E - разрез по линии А-А фиг. 1D; фиг. 2 А изображает в аксонометрии спереди первый альтернативный вариант выполнения модульной системы для хранения; фиг. 2 В изображает спереди угол несоединенной панели в варианте выполнения согласно фиг. 2 А; фиг. 2 С изображает сзади угол несоединенной панели в варианте выполнения согласно фиг. 2 А; фиг. 2D - соединение переднего угла в варианте выполнения согласно фиг.2 А; фиг. 2 Е - разрез по линии А-А фиг. 2 С; фиг. 2F изображает в разрезе пересечение четырех кубов; фиг. 3 А изображает в аксонометрии спереди второй альтернативный вариант выполнения модульной системы для хранения; фиг. 3 В изображает в аксонометрии, с обратной стороны, угловые язычок и захват, соединяемые с возможностью скольжения, в варианте, показанном на фиг. 3 А; фиг. 3 С изображает в аксонометрии спереди угловые язычок и захват, соединяемые с возможностью скольжения, в варианте, показанном на фиг. 3 А; фиг. 3D изображает в аксонометрии сзади угловые язычок и захват, соединяемые с возможностью скольжения, в варианте, показанном на фиг. 3 А; фиг. 3 Е - соединение переднего угла в варианте, показанном на фиг. 3 А; фиг. 3F - разрез по линии А-А фиг. 3 Е; фиг. 4 изображает в аксонометрии устройство из соединенных панелей; фиг. 5 А изображает в аксонометрии второе устройство из соединенных панелей; фиг. 5 В изображает дверцу и соединительные элементы в устройстве, показанном на фиг. 5 А; фиг. 5 С - колесо и соединительные элементы в устройстве, показанном на фиг. 5 А; фиг. 6 изображает в аксонометрии третье устройство из соединенных панелей; фиг. 7 - спереди первый альтернативный вариант выполнения панели; фиг. 8 изображает спереди второй альтернативный вариант выполнения панели. 4 Предпочтительный вариант выполнения изобретения На фиг. 1 А показан в аксонометрии спереди предпочтительный вариант выполнения изобретения, в целом обозначенный цифровой позицией 10. Куб образован пятью четырехугольными панелями 11. Каждая панель имеет лицевую поверхность 12, обратную поверхность 13 и край 14 на каждой стороне. На каждом конце 15 каждого края 14, вблизи углов 16 каждой панели 11 образована пара 20, состоящая из язычка и захвата. Если смотреть от края 14, то язычок 21 и захват 22 образованы вблизи угла 16. В парах 20 положение язычка и захвата друг относительно друга меняется на противоположное таким образом, что на каждом крае 15 панели 11 один язычок 21 расположен на одной стороне и один захват 22 на другой стороне. Такая конфигурация позволяет использовать панели с чередующимися язычками и захватами для сборки всей конструкции. На фиг. 1 В, 1 С, 1D и 1E показаны угол несоединенной панели в аксонометрии спереди и сзади, угол соединенной панели в аксонометрии спереди и разрез по линии А-А фиг. 1D. На фиг. 1 В и 1 С показана форма язычков 21, образованных удлиненным выступом в виде шпонки, на удаленном от панели конце которой имеется расширенная головка 23, которая защелкивается в соответствующем удлиненном пазу 24 захвата 22. Панели предпочтительно изготовлены из акрилонитрилбутадиенстирола(ABS), ацетала, ацила или найлона инжекционным прессованием. Однако в зависимости от назначения конструкции могут использоваться другие материалы, например поликарбонат, полипропилен или полиуретан. В месте соединения каждого края 14 образован выравнивающий упор 30, предотвращающий перемещение, присущее панелям, соединенным с помощью язычков и захватов с возможностью скольжения друг относительно друга. Кроме того, как показано на фиг. 1D, выравнивающие упоры 30 образуют контрфорс между панелями, усиливая конструкцию в отношении ее целостности. На фиг. 1E расширенная головка 23, образующая язычок, показана в положении, когда она плотно сидит в пазу 24 захвата 22. Благодаря выполнению захвата 22 из материала, имеющего достаточную смазывающую способность,пластичность и/или память, расширенная головка 23 может быть извлечена или выведена из паза 24 путем смещения его стенок 25, которые раздвигаются при извлечении головки 23, не ломаясь. Достаточно пластичная стенка 25 паза также создает меньшую нагрузку на шейку 26 язычка 21, тем самым сводя к минимуму вероятность поломки шейки при соединении или разъединении панелей. На фиг. 2 А показан в аксонометрии спереди первый альтернативный вариант выполнения 5 модульной системы для хранения, обозначенной в целом позицией 110. Куб образован пятью квадратными панелями 111, каждая из которых представляет собой квадратную раму, внутри которой расположена открытая решетчатая конструкция. Каждая панель имеет лицевую поверхность 112, обратную поверхность 113 и край 114 на каждой стороне. На каждом конце 115 каждого края 114,возле углов 116 каждой панели 111, образована пара 200 из язычка и захвата. Решетка 117 панели ограничена краями 114, а для увеличения прочности решетки и панели 111 решетка может быть снабжена опорой 118, отходящей от нее наружу. Если смотреть от края 114, то язычок 201 и захват 202 выполнены вблизи угла. В парах 200 положение язычков и захватов друг относительно друга меняется на противоположное так, что на каждом крае 114 панели 111 один язычок 201 расположен на одной стороне и один захват 202 на другой стороне. Такая конфигурация позволяет использовать одинаковые панели с соответствующими чередующимися язычками и захватами, образующими пары 200, для сборки всей конструкции. В данном описании рассматриваются различные варианты боковых панелей, которые отличаются друг от друга формой, выполнением поверхностей, вырезами, конструкцией каркасов, выступами и т.п., в пределах объема изобретения. На фиг. 2 В-2 Е показаны угол несоединенной панели в аксонометрии спереди и сзади,передний угол соединенной панели в аксонометрии, разрез фиг. 2D по линии А-А и разрез края пересечения четырех кубов. На фиг. 2 В и 2 С видно, что язычок 201 имеет форму выступа в виде шпонки с расширенной головкой 203, которая защелкивается в соответствующем пазу 204 захвата 202. Панели предпочтительно изготовлены инжекционным прессованием из полипропилена, ABS, поликарбоната или найлона, что придает им гибкость и большой срок службы. В месте соединения каждого края 114 образован выравнивающий упор 230, примыкающий к угловому контрфорсу 235. Упор 230 предотвращает перемещение язычка 201 в захвате 202 вперед и назад. Кроме того, сочетание двух и нескольких смежных угловых контрфорсов 235 (фиг. 2D) образует угловую опору большего размера, дополнительно усиливающую конструкцию в отношении ее целостности . На фиг. 2 Е расширенная головка 203, образующая язычок, показана в положении, когда она плотно вставлена в паз 204, образующий захват 202. Благодаря изготовлению панелей из материала, имеющего достаточную пластичность, память и/или смазывающую способность,расширенная головка 203 может быть вынута из паза 204 без поломок стенок 205 паза или шейки 206 язычка. Между язычком 201 и захватом 202 6 выполнена опорная направляющая 250. На фиг. 2F показан опорный стержень 260, имеющий такие размеры и форму, что он входит в опорную направляющую 250. Этот стержень может служить для того, чтобы не допустить, когда это необходимо, удаления панели, например в местах, где присутствуют малолетние дети, или в коммерческих предприятиях или учебных заведениях. На фиг. 3 А показан в аксонометрии спереди второй альтернативный вариант выполнения модульной системы для хранения, обозначенной в целом позицией 300. Куб образован пятью панелями 301 одного размера. Каждая сторона панели имеет край 304. На каждом конце 305 каждого края 304 каждой панели 301, вблизи углов 306 прикреплена пара 320, состоящая из язычка и захвата. Если смотреть от края 304, то язычок 321 и захват 322 прикреплены вблизи угла 306. В указанных парах 320 положение язычков и захватов друг относительно друга меняется на противоположное так, что на каждом крае 304 панели 301 один язычок 321 расположен на одной стороне и один захват 322 на другой стороне. Такая конфигурация позволяет использовать панели с чередующимися язычками и захватами для сборки всей конструкции. На фиг. 3 В-3F показаны в аксонометрии спереди, с обратной стороны и сзади расположенные на углу язычок и захват, соединяемые с возможностью скольжения друг относительно друга, передний угол соединенной панели в аксонометрии, разрез по линии А-А фиг. 3 Е и разрез края пересечения четырех кубов. На фиг. 3 В, 3 С и 3D показана форма язычка 321, образованного удлиненным выступом в виде шпонки с расширенной головкой 323, которая защелкивается в соответствующий паз 324 захвата 322. Пары 320, состоящие из язычков и захватов, предпочтительно изготовлены инжекционным прессованием из полипропилена, ABS,поликарбоната, высокопрочного каучука или найлона, что обеспечивает их пластичность и большой срок службы. В месте углового соединения каждой пары 320 выполнен выравнивающий упор 330. На фиг. 3 Е выравнивающие упоры изображены в положении, в котором они препятствуют перемещению язычка 321 в захвате 322,тем самым обеспечивая сохранение целостности конструкции. Каждый угловой контрфорс 330 окружен опорным краем 331, который входит в контакт с соседним опорным краем 331 присоединенной соседней панели и образует угловую опору 332 большего размера. С противоположной стороны от каждой пары 320 образована направляющая 340 для установки панели. С помощью этой направляющей каждая панель 301 устанавливается в паре 320, образованной язычком и захватом. Предусмотрено, что каждая панель 301 прочно закрепляется в направляю 7 щей 340. Способ крепления будет зависеть от материала, из которого изготовлена панель, например, могут использоваться адгезивы, запорные шпонки, звуковая сварка, клей, заклепки,обжимка и т.п. Возможны различные изменения в конструкции боковых панелей. В качестве материалов для боковых панелей могут служить обрамленная проволочная сетка, проволока с покрытием, пластмассовые решетки, дерево, металл, пластмасса, композиционные материалы, листовая сталь (нержавеющая, горячекатанная или холоднокатанная углеродистая сталь или какой-либо сплав), латунь или медь (штампованная или формованная), плетеные металл или пластмасса, металлические рамы, заделанные в пластмассу при прессовании. На фиг. 3F расширенная головка 323, образующая язычок, показана в положении, когда она плотно вставлена в паз 324, образующий захват 322. Благодаря выполнению состоящих из язычков и захватов пар 320 из материала,имеющего достаточную смазывающую способность, расширенная головка 323 может быть вынута из паза 324 или выведена из зацепления с пазом 324 без повреждения стенок 325 паза или шейки 326 язычка 321. На фиг. 4 показано в аксонометрии устройство из соединенных панелей, в целом обозначенное позицией 400. Несколько кубов 401 крепятся друг к другу с помощью одной панели 410, служащей общей панелью для кубов 401. Пара, состоящая из язычка и захвата (как показано на фиг. 1-3), расположена на противоположных сторонах каждой панели 410 для облегчения защелкивания образованной кубами 401 конструкции. На фиг. 5 А, 5 В и 5 С показано в аксонометрии второе устройство из соединенных панелей,обозначенное в целом позицией 500. Это устройство представляет собой вертикальный шкаф, имеющий колеса (фиг. 5 С) и поворотную дверцу (фиг. 5 В). Несколько кубов 501, прикрепленных друг к другу (как показано на фиг. 1-4), собраны из одинаковых панелей 510 и образуют башню. Полка 510 держится в направляющей 512, выполненной как элемент поверхности панелей 510. Поворотная дверца 520 крепится к одному из кубов 501 на петле, имеющей один язычок 521 и один захват 522 (как показано на фиг. 1-3). К башне 500 прикреплены несколько съемных самоориентирующихся колесных модулей 530, по одному модулю на каждый нижний угол. Каждый колесный модуль имеет одно колесо 531 и стержень 532,который отходит от колесного стопора 534 и вставляется в выступ 533, выполненный на каждом углу нижней панели 510. 8 На фиг. 6 показано в аксонометрии третье устройство из соединенных панелей, обозначенное в целом позицией 600. Несколько кубов 601, собранных из панелей 610, прикреплены друг к другу (как показано на фиг. 1-4) и образуют башню. Кубы имеют такой размер, что устройство можно устанавливать на столе и использовать для хранения блокнотов, бумаги, ручек, скрепок, компьютерных дисков, компакт-дисков или других средств хранения информации. Для предотвращения скольжения по столу к нижней поверхности нижнего куба 601 могут быть прикреплены несколько резиновых подкладок 620. На фиг. 7 и 8 показаны спереди два альтернативных варианта выполнения панели, обозначенные в целом позициями 700 и 800 соответственно. На фиг. 7 изображена панель из металла и пластмассы, содержащая проволочную вставку 701, заделанную внутри предпочтительно светлой или прозрачной пластмассовой конструкции 702, установленной в четырехугольной квадратной раме 703. На противоположных концах каждой стороны квадратной рамы 703 прикреплены или выполнены как одно целое с ней язычок 704 и захват 705 (как показано на фиг. 1-3). С обратной стороны (не показана) панели 700 напротив каждого язычка 704 расположен захват 705, а напротив каждого захвата 705 - язычок 704. На фиг. 8 в квадратной четырехугольной раме 801 установлена центральная сетка 802, а на противоположных концах каждой стороны квадратной рамы 801 прикреплены язычок 803 и захват 804 (как показано на фиг. 1-3). С обратной стороны (не показана) панели 800 напротив каждого язычка 803 расположен захват 804, а напротив каждого захвата 804 - язычок 803. Квадратная рама 801 и/или сетка 802 могут быть изготовлены из пластмассы, металла или металла, покрытого резиноподобным материалом,лаком, краской или другим металлом. В устройство, описанное выше, могут быть внесены некоторые изменения в пределах объема изобретения, поэтому данное описание с прилагаемыми чертежами служит только для иллюстрации изобретения и не ограничивает его объем. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защелкивающаяся конструктивная система, содержащая множество взаимозаменяемых панелей,каждая из которых имеет четыре края, четыре угла, лицевую сторону и обратную сторону,чередующиеся пластмассовые язычки и захваты, причем каждый захват с деформируемыми стенками паза и каждый язычок с выступающей расширенной головкой расположены вблизи каждого угла на лицевой стороне каждой 9 панели для сцепления с соответствующим язычком взаимозаменяемой панели, причем панели соединяются, когда расширенная головка одной панели защелкивается в захват другой панели в результате смещения стенок паза, и по меньшей мере один выравнивающий упор, расположенный на каждом углу для выравнивания панелей путем предотвращения скольжения соединенных панелей вдоль стенок паза. 2. Система по п.1, в которой каждый язычок и каждый захват расположены приблизительно под углом 45 к панели. 3. Система для хранения по п.1, в которой панели выполнены из пластмассы, а в панелях образованы окна, придающие ей вид решетки, в результате чего через панель можно видеть внутренность куба, образованного несколькими панелями. 4. Система по п.1, в которой на панели образованы одна или большее количество направляющих для удерживания полки или выдвижного ящика. 5. Система по п.1, содержащая дополнительно по меньшей мере один выравнивающий упор на каждом крае, в результате чего предотвращается перемещение соединенных панелей вдоль стенок паза. 6. Система по п.1, содержащая дополнительно угловой контрфорс с опорным краем,выполненный на каждом углу, причем после соединения любых двух панелей опорные края смежных угловых контрфорсов входят в контакт друг с другом, образуя угловую опору. 7. Система по п.1, содержащая дополнительно множество колес, каждое из которых соединено с монтажной стойкой,колесный выступ, образованный на каждом углу панели, для соединения с монтажной стойкой и стопор, отходящий от каждой стойки, для ограничения глубины введения стойки в колесный выступ. 8. Система для хранения по п.6, в которой каждый угловой контрфорс имеет форму приблизительно вогнутого ромба. 9. Система по п.1, дополнительно содержащая дверцу,по меньшей мере две петли, прикрепленные к дверце на одной стороне, и чередующийся язычок или захват, отходящий от каждой петли, для сцепления с соответствующим язычком или захватом на обратной стороне панели. 10. Система для хранения по п.1, в которой панели выполнены из материала типа пластмассы, выбранного из группы, включающей акрилонитрилбутадиенстирол "ABS", ацетал, ацил,найлон, поликарбонат, полипропилен или полиуретан. 10 11. Система по п.3, дополнительно содержащая выступающую от решетки опору, выполненную вдоль нее. 12. Защелкивающаяся конструктивная система, содержащая множество взаимозаменяемых панелей,каждая из которых имеет четыре края, четыре угла, лицевую сторону и обратную сторону,угловую покрышку из пластмассы, которая установлена поверх каждого угла каждой панели и на которой расположены чередующиеся язычки и захваты, отходящие к лицевой стороне каждой панели, причем каждый захват имеет деформируемую стенку паза, каждый язычок имеет выступающую расширенную головку, а панели соединяются, когда расширенная головка язычка одной панели защелкивается в захват другой панели в результате смещения стенок паза, и по меньшей мере один выравнивающий упор, выполненный как часть каждого угла, для выравнивания панели путем предотвращения скольжения вдоль стенок паза. 13. Система для хранения по п.12, в которой каждая угловая покрышка с язычком и захватом неподвижно закреплена на соответствующем углу панели. 14. Система для хранения по п.12, в которой угловые покрышки и панели выполнены из разных материалов. 15. Защелкивающаяся конструктивная система, содержащая множество по существу квадратных взаимозаменяемых пластмассовых панелей, каждая из которых имеет четыре края, четыре угла, лицевую сторону и обратную сторону,чередующиеся пластмассовые язычки и захваты, причем каждый захват с деформируемыми стенками паза и каждый язычок с выступающей расширенной головкой выполнены вблизи углов на лицевой стороне каждой панели, а расширенная головка одной панели может защелкиваться в захват другой панели в результате смещения стенок паза,по меньшей мере один выравнивающий упор, выполненный по существу на каждом углу, для предотвращения скольжения соединенных панелей вдоль стенок паза, и угловой контрфорс с опорным краем, выполненный на каждом углу, причем при соединении любых двух или большего количества панелей опорные края соседних угловых контрфорсов входят в контакт друг с другом, образуя угловую опору большего размера. 16. Система для хранения по п.15, в которой на панели выполнены одна или большее количество направляющих, которые могут удерживать полку или выдвижной ящик. 17. Система для хранения по п.15, дополнительно содержащая множество колес, каждое из которых соединено с монтажной стойкой, 11 колесный выступ на каждом углу панели для соединения с монтажной стойкой и стопор, отходящий от каждой стойки, для ограничения глубины введения стойки в колесный выступ. 18. Система для хранения по п.15, дополнительно содержащая дверцу,по меньшей мере две петли, прикрепленные к дверце на одной стороне, и чередующийся язычок или захват, отходящий от каждой петли, для сцепления с соответствующим язычком и/или захватом на обратной стороне панели. 19. Способ изготовления защелкивающегося ящика для хранения, включающий следующие операции: соединение путем защелкивания чередующихся язычков и захватов первой панели,отходящих от ее краев, с язычками или захватами взаимозаменяемой второй панели,соединение путем защелкивания чередующихся язычков и захватов третьей взаимозаменяемой панели, отходящих от ее краев, с язычками или захватами взаимозаменяемой второй панели, расположенными напротив первой панели, и соединение путем защелкивания чередующихся язычков и захватов четвертой взаимозаменяемой панели, отходящих от ее краев, с язычками или захватами третьей и первой панелей с образованием ящика, открытого сверху и снизу. 20. Способ по п.19, в котором к ящику добавляют дно или крышку, соединяя путем защелкивания чередующиеся язычки и захваты пятой взаимозаменяемой панели, отходящие от ее краев, с язычками или захватами первой, второй, третьей и четвертой панелей. 21. Система по п.1, содержащая также пластмассовые язычки, выполненные на обратной стороне по меньшей мере двух панелей напротив каждого захвата, расположенного на лицевой стороне, и пластмассовые захваты, выполненные на обратной стороне каждой панели напротив каждого язычка, расположенного на лицевой стороне. 22. Система по п.12, содержащая дополнительно язычки, обращенные к обратной стороне и расположенные напротив каждого захвата, и захваты, обращенные к обратной стороне и расположенные напротив каждого язычка. 23. Система для хранения по п.15, содержащая дополнительно чередующиеся пластмассовые язычки и захваты, выполненные вблизи углов на обратной стороне каждой панели и отходящие каждый от указанной обратной стороны, причем каждый язычок расположен напротив захвата, расположенного на лицевой стороне, а каждый захват расположен напротив язычка, расположенного на лицевой стороне. 12 24. Способ по п.19, включающий обеспечение наличия чередующихся язычков и захватов на лицевой и обратной сторонах каждого угла, причем каждый язычок на обратной стороне расположен напротив захвата, расположенного на лицевой стороне, а каждый захват на обратной стороне расположен напротив язычка, расположенного на лицевой стороне. 25. Система по п.12, содержащая дополнительно угловой контрфорс с опорным краем,выполненный на каждом углу, причем при соединении любых двух панелей опорные края соседних угловых контрфорсов входят в контакт друг с другом, образуя угловую опору. 26. Система по п.1, содержащая дополнительно расположенные на обратной стороне по меньшей мере одной панели пластмассовый захват, выполненный напротив каждого язычка,и пластмассовый язычок, выполненный напротив каждого захвата. 27. Система по п.26, в которой язычки и захваты на обратной стороне по меньшей мере одной панели отходят приблизительно под углом 45 от обратной стороны панели. 28. Система по п.12, в которой выступающие расширенные головки и захваты отходят каждый приблизительно под углом 45 от той стороны панели, на которую они ориентированы. 29. Система для хранения по п.15, в которой выступающие расширенные головки и захваты отходят каждый приблизительно под углом 45 от той стороны панели, на которую они ориентированы. 30. Система для хранения по п.21, в которой выступающие расширенные головки и захваты отходят каждый приблизительно под углом 45 от той стороны панели, на которую они ориентированы. 31. Система для хранения по п.22, в которой выступающие расширенные головки и захваты, обращенные к обратной стороне, отходят приблизительно под углом 45 от той стороны панели, на которую они ориентированы. 32. Система по п.1, в которой каждый захват выполнен из материала, имеющего по меньшей мере одно из следующих свойств: упругость, память и смазывающую способность,что позволяет захвату деформироваться при введении или удалении соответствующего язычка и после деформации восстанавливать, по существу, исходное состояние. 33. Система по п.12, в которой каждый захват выполнен из материала, имеющего по меньшей мере одно из следующих свойств: упругость, память и смазывающую способность,что позволяет захвату деформироваться при введении или удалении соответствующего язычка и после деформации восстанавливать, по существу, исходное состояние. 13 34. Система по п.12, в которой по меньшей мере одна угловая покрышка и панель выполнены из одного материала. 35. Система по п.12, в которой по меньшей мере одна угловая покрышка и панель выполнены из разных материалов. 36. Система по п.34, в которой для выполнения по меньшей мере одной угловой покрышки и прикрепленной к ней панели выбран один или большее количество материалов из группы, включающей обрамленную проволочную сетку, проволоку с покрытием, пластмассовые решетки, дерево,металл, пластмассу, композиционные материалы,листовую сталь, нержавеющую, горячекатаную,нержавеющую холоднокатаную, углеродистую сталь, сплав, латунь или штампованную медь, формованную медь, плетеный металл, плетеную пластмассу или металлические рамы, заделанные в пластмассу при формовании. 37. Система по п.35, в которой материал по меньшей мере для одной угловой покрышки и материал для прикрепленной к ней панели являются разными материалами и каждый из них выбран из группы, включающей обрамленную проволочную сетку, проволоку с покрытием,пластмассовые решетки, дерево, металл, пластмассу, композиционные материалы, листовую 14 сталь, нержавеющую, горячекатаную, нержавеющую холоднокатаную, углеродистую сталь,сплав, латунь или штампованную медь, формованную медь, плетеный металл, плетеную пластмассу или металлические рамы, заделанные в пластмассу при формовании. 38. Способ по п.20, включающий операцию защелкивания шестой панели для образования закрытого ящика. 39. Система по п.12, в которой средства для установки угловых покрышек выбирают из группы, включающей адгезивы, запорные шпонки, звуковую сварку, клей, заклепки и обжимку. 40. Защелкивающаяся конструкция, содержащая множество четырехугольных взаимозаменяемых панелей с чередующимися пластмассовыми защелкивающимися язычками и захватами, отходящими от лицевой и обратной сторон каждой панели,по меньшей мере один ящик, образованный по меньшей мере четырьмя панелями, соединенными между собой защелкиванием, и по меньшей мере одну панель, отходящую по меньшей мере от одного ящика.
