Система и способ внесения жидких смесей

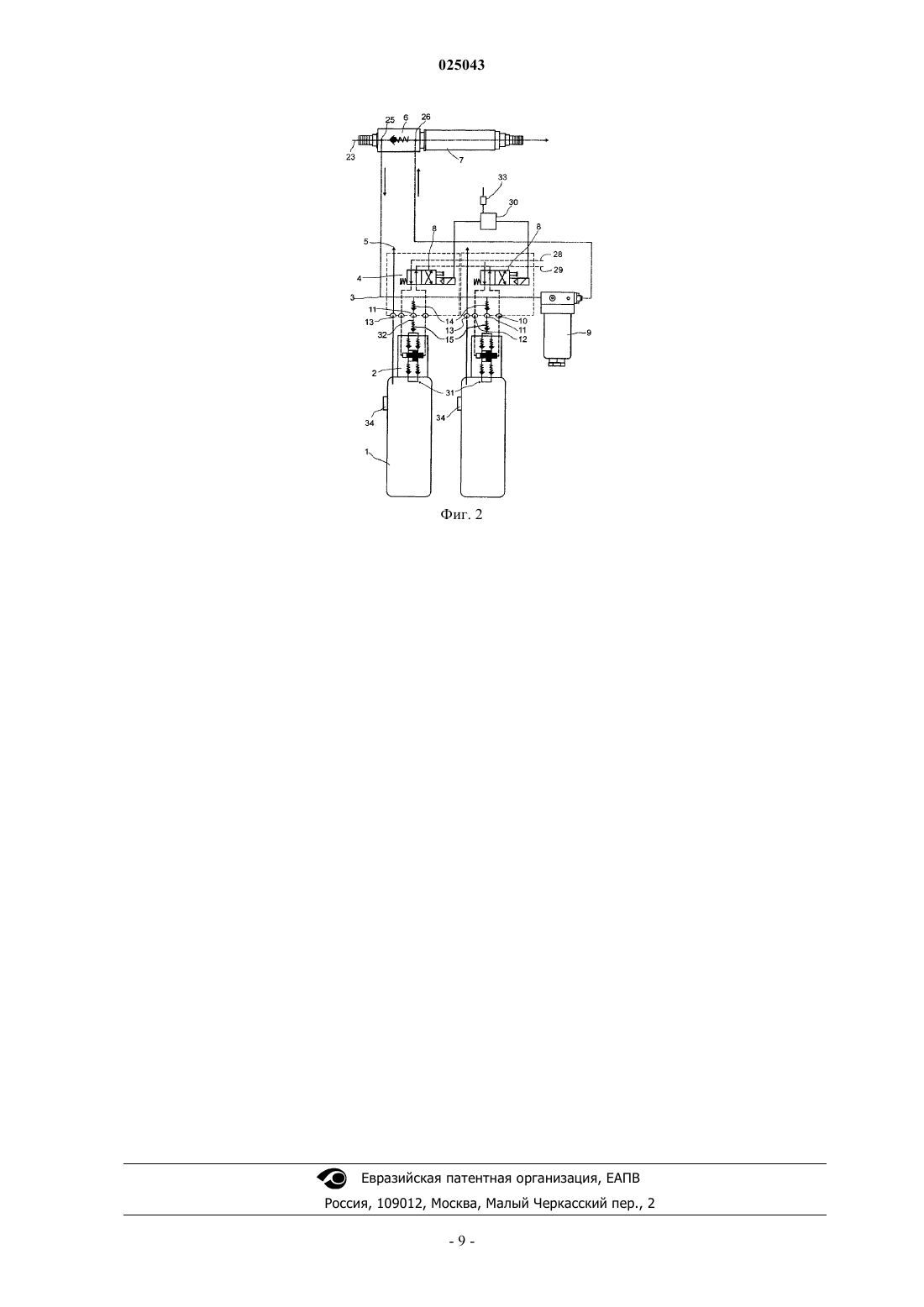

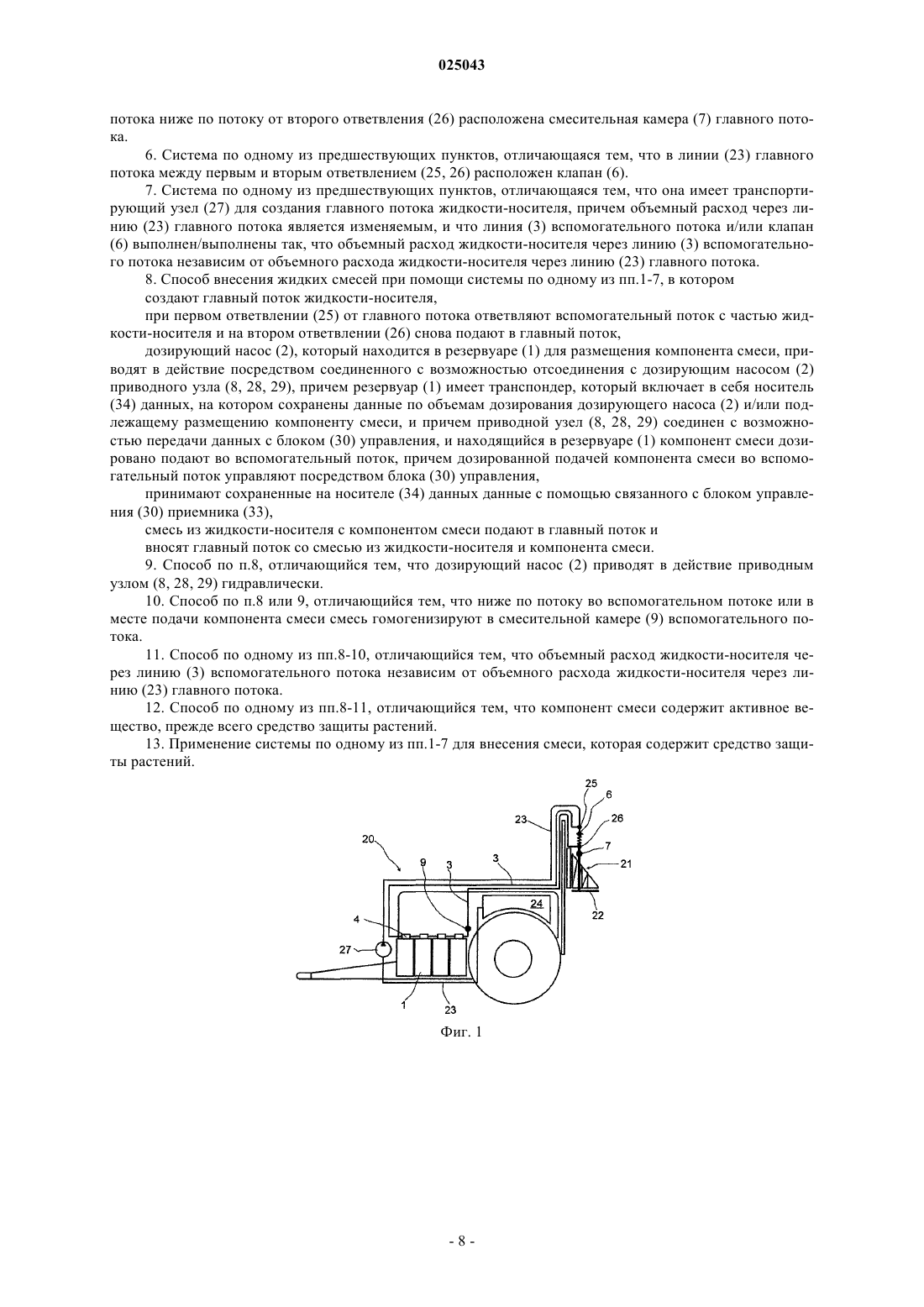

СИСТЕМА И СПОСОБ ВНЕСЕНИЯ ЖИДКИХ СМЕСЕЙ Настоящее изобретение относится к системе внесения жидких смесей, имеющей линию (23) главного потока для пропускания главного потока жидкости-носителя, линию (3) вспомогательного потока, которая ответвляется на первом ответвлении (25) от линии (23) главного потока и на втором ответвлении (26) снова входит в линию (23) главного потока, и по меньшей мере один резервуар (1) для размещения компонента смеси, причем резервуар (1) имеет отборное отверстие (31), которое соединено с линией (3) вспомогательного потока. Система согласно изобретению отличается тем,что резервуар (1) включает в себя дозирующий насос (2) для транспортировки находящегося в резервуаре (1) компонента смеси через линию (32) отбора в линию (3) вспомогательного потока и что система включает в себя приводной узел (8, 28, 29), который с возможностью отсоединения соединен с дозирующим насосом (2) для приведения в действие дозирующего насоса (2). Помимо этого, изобретение относится к способу, который является осуществляемым с вышеназванной системой, и к применению системы для внесения средства защиты растений. Предложенное изобретение относится к системе для внесения жидких смесей, имеющей линию главного потока для пропускания главного потока жидкости-носителя, линию вспомогательного потока,которая ответвляется на первом ответвлении от линии главного потока и снова входит в линию главного потока на втором ответвлении, и по меньшей мере один резервуар для размещения компонента смеси,причем резервуар имеет отборное отверстие, которое соединено с линией вспомогательного потока. Помимо этого, изобретение относится к способу внесения жидких смесей. Система или же способ, прежде всего, пригодны для внесения или же распыления жидких смесей, которые содержат средство защиты растений. В этом случае находящийся в резервуаре компонент смеси содержит активное вещество, прежде всего средство защиты растений. При внесении средств защиты растений известно, прежде всего, в сельском хозяйстве создание сначала смеси из воды и концентрата средства защиты растений в баке для рабочего раствора. Находящееся в баке для рабочего раствора средство защиты растений затем вносится на поле с помощью распылителя средства защиты растений. Помимо этого, из US 5737221 известно внесение средства защиты растений, которое находится в резервуаре в гранулированной форме, дозировано непосредственно на поле. Для этого в днище резервуара находится выполненное с возможностью электромеханического привода дозирующее устройство, которое управляет выдачей средства защиты растений. Помимо этого, известны системы так называемого непосредственного дозирования или непосредственного распыления, в которых средство защиты растений всасывается из транспортной упаковки или принадлежащего системе накопительного бункера, транспортируется до места внесения и затем вводится в поток жидкости-носителя. При этом для транспортировки средства защиты растений может использоваться дозирующий насос. Кроме того, в подобных дозирующих системах известно применение технических устройств, которые после процесса распыления транспортируют оставшийся объем жидкости системы в транспортную упаковку или в принадлежащий системе накопительный бункер, чтобы избежать нерастворенных остаточных объемов в системе. Кроме того, в системах с непосредственным дозированием требуется промывать дозирующие насосы или другие устройства, которые контактируют, прежде всего, с концентрированным средством защиты растений. При этом важно, чтобы возникающий промывочный раствор не загрязнял резервуар с запасом жидкости-носителя, то есть, прежде всего, запас воды. Известные системы для непосредственного дозирования средств защиты растений, которые используются в сельском хозяйстве, монтируются на так называемом полевом опрыскивателе. Он обычно включает в себя дозирующие насосы для каждого подлежащего дозированию средства защиты растений. При этом возникает проблема в том, что подлежащий внесению объемный расход разведенного средства защиты растений может быть очень разным. Объемный расход в земледельческой защите растений может составлять по меньшей мере от 0,2 до 5 л/га на различную ширину механизмов, например от 18 до 36 м. При этом рабочие скорости могут изменяться от 3 до 15 км/ч. Для удовлетворения таких потребностей дозирующий насос в обычных системах должен быть рассчитан так, чтобы он мог дозировать объемный расход от 0,08 л/мин до примерно 2,80 л/мин. Для этого требуются очень дорогие дозирующие насосы,которые имеют несколько диапазонов дозирования. По этой причине известные системы непосредственного дозирования защиты растений очень сложны и технически затратны. Из ЕР 1749443 А 1 известен сельскохозяйственный распылитель для распыления препаратов для опрыскивания в форме жидкости-носителя, которая смешана по меньшей мере с одним активным веществом. Распылитель включает в себя резервуар для приема жидкости-носителя и резервуар для приема активного вещества. Помимо этого, распылитель включает в себя смесительную камеру для смешивания жидкости-носителя с активным веществом для предоставления препарата для опрыскивания. Предусмотрены соединительные линии для подачи соответствующего активного вещества в смесительную камеру и соединительные линии для подачи жидкости-носителя в смесительную камеру. Через выносную конструкцию, которая соединена со смесительной камерой, выбрасывается смешанное с жидкостьюносителем активное вещество. Чтобы можно было применять даже активные вещества, которые не имеются в жидкой форме, распылитель дополнительно включает в себя подмешивающую камеру, в которой подмешивается имеющееся в гранулированной или порошковой форме активное вещество и переводится в жидкую форму. Из DE 3908963 А 1 известен прибор для нанесения средств для обработки растений при зависящем от скорости непосредственном запитывании. В этом приборе разбавляющая жидкость с помощью насоса направляется из накопительного бункера в смесительную камеру. При такой подаче разбавляющей жидкости проводится регулировка давления, благодаря чему разбавляющая жидкость подводится в смесительную камеру под постоянным гидравлическим давлением. В равной мере посредством дозирующего устройства концентрат средства для обработки растений впрыскивается в смесительную камеру. Из смесительной камеры смесь подпадает к распылительным соплам распылительной конструкции. Из DE 10353789 A1 известен способ непосредственного дозирования активного вещества распылителя средства защиты растений. Способ отличается тем, что активное вещество дозировано добавляется к жидкости-носителю непосредственно на кронштейнах сопел. Другое распылительное устройство для непосредственного дозирования средства защиты растений известно из DE 102006045450 В 4. В данном распылительном устройстве посредством дозирующего насоса активное вещество по линии подачи активного вещества запитывается в линию жидкости-носителя,причем в области входа линии подачи активного вещества в линию жидкости носителя в линии подачи или активного вещества на ней предусмотрен датчик, который обнаруживает, по меньшей мере, наличие текучей среды и выдает соответствующий сигнал. Наконец из DE 102006045449 A1 известно распылительное устройство для распыления препаратов для опрыскивания для защиты растений, в котором используется дозирующий насос для дозирования средства защиты растений и смесительное устройство. В смесительном устройстве жидкость-носитель смешивается со средством защиты растений. Оно включает в себя линию главного потока, линию подачи активного вещества и смесительную камеру. При этом смесительная камера расположена в ответвляющейся от линии главного потока и снова впадающей в нее линии вспомогательного потока. Задачей предложенного изобретения является предоставить систему и способ названного в начале типа, с помощью которых находящиеся в резервуаре компоненты смеси можно очень точно дозировать в линию главного потока и которые равным образом могут быть экономно реализованы. Согласно изобретению данная задача решается посредством системы с признаками п.1 формулы изобретения и способа с признаками п.10 формулы изобретения. Преимущественные выполнения и модификации системы согласно изобретению и способа согласно изобретению вытекают из зависимых пунктов формулы изобретения. В системе согласно изобретению названного в начале типа резервуар включает в себя дозирующий насос для транспортировки находящегося в резервуаре компонента смеси в линию вспомогательного потока. Помимо этого, система включает в себя приводной узел, который с возможностью отсоединения связан с дозирующим насосом для приведения в действие дозирующего насоса. В системе согласно изобретению дозирующий насос, прежде всего, является постоянной составной частью резервуара. Предпочтительно, он интегрирован в резервуар. В отличие от этого, приводной узел независим от дозирующего насоса. В сельскохозяйственном применении он можетбыть, например, частью полевого опрыскивателя. При использовании системы приводной узел соединяется с дозирующим насосом, благодаря чему содержащийся в резервуаре компонент смеси посредством дозирующего насоса резервуара может быть непосредственно дозирован в поток жидкости-носителя. При этом компонент смеси дозируется не в главный поток жидкости-носителя, а во вспомогательный поток линии вспомогательного потока. Благодаря этому можно добиться особо точного дозирования. Одновременно практически никакая часть независимой от резервуара системы не входит в прямое соприкосновение с неразведенным компонентом смеси. Прежде всего, не требуется промывать систему, если используется резервуар с другим компонентом смеси. Резервуар представляет собой, прежде всего, выполненную с возможностью повторного заполнения тару. Так как дозирующий насос встроен в резервуар, резервуар является самодозирующим. Благодаря интеграции дозирующего насоса в резервуар, дозирующий насос с точки зрения своей объемной подачи может быть точно рассчитан под рекомендованную норму расхода подлежащего размещению компонента смеси. Прежде всего, не требуется, чтобы дозирующий насос мог дозировать большой спектр различных объемных расходов. Это имеет преимущество в том, что может быть применен экономный простой дозирующий насос только с одним диапазоном дозирования. Согласно модификации системы согласно изобретению приводной узел приводит в действие дозирующий насос гидравлически. Дозирующий насос, прежде всего, в таре, то есть, в резервуаре, оснащен непосредственным гидравлическим приводом. Однако данный гидравлический привод осуществляется снаружи, прежде всего, от оборудования, например, от полевого опрыскивателя. Благодаря этому технические затраты и вытекающие из этого расходы на резервуар или же сменную тару меньше. Согласно одному выполнению системы согласно изобретению в линии вспомогательного потока ниже по потоку или при подводе компонента смеси в линию вспомогательного потока расположена камера вспомогательного потока. Камера вспомогательного потока предназначена для того, чтобы отмеренная доза компонента смеси смешивалась с жидкостью-носителем, которая течет через линии вспомогательного потока, чтобы гомогенизировать смесь. Это важно, прежде всего, тогда, когда подача посредством дозирующего насоса резервуара производится непостоянно. Это происходит, например, тогда, когда дозирующий насос представляет собой поршневой насос. Помимо этого, система включает в себя по меньшей мере один другой резервуар для размещения компонента смеси, который может отличаться от компонента смеси первого резервуара. Также и другой резервуар имеет отборное отверстие, которое соединено с линией вспомогательного потока выше по потоку от смесительной камеры вспомогательного потока или на ней. За счт этого можно дозировать различные компоненты смеси во вспомогательный поток жидкости-носителя, причем камера вспомогательного потока обеспечивает гомогенизацию смеси. В линии главного потока, прежде всего, ниже по потоку от первого ответвления расположено второе ответвление. Помимо этого, ниже по потоку от второго ответвления в линии главного потока распо-2 025043 ложена смесительная камера главного потока. Смесительная камера главного потока предназначена для того, чтобы дополнительно промешивать подаваемую по линии вспомогательного потока в линию главного потока смесь. Смесительная камера главного потока расположена, прежде всего, непосредственно перед отверстием для внесения жидкой смеси. Например, для этого одно или несколько сопел могут быть расположены на конце линии главного потока, например, на распыляющем рычажном механизме. Согласно модификации системы согласно изобретению приводной узел связан линией передачи технических данных с блоком управления. Посредством блока управления имеется возможность управления дозированной подачей компонентов смеси во вспомогательный поток. Для согласования управления находящимися в резервуаре компонентами смеси и интегрированным дозирующим насосом согласно модификации системы согласно изобретению резервуар включает в себя носитель данных, на котором сохранены данные по объемам дозирования дозирующего насоса и/или компонентов смеси. Сохранение данных может производиться электронным или иным способом, например, посредством кода, например, образца кода или штрих-кода. Дозирующий насос, прежде всего, уже при заправке на заводе прокачивается и калибруется. Данные калибровки затем могут быть сохранены на носителе данных. Согласно модификации системы согласно изобретению резервуар имеет транспондер, который включает в себя носитель данных. Система, в свою очередь, включает в себя соединенный с блоком управления приемник для приема данных, сохраненных на носителе данных. За счт этого блок управления может управлять дозирующим насосом в зависимости от данных калибровки дозирующего насоса и/или от типа находящихся в резервуаре компонентов смеси. Согласно модификации системы согласно изобретению она имеет транспортирующий узел для создания главного потока жидкости-носителя. При этом объемный расход через линию главного потока является изменяемым, например, в диапазоне от 0,8 л/мин до примерно 2,80 л/мин. В отличие от этого линия вспомогательного потока выполнена так, что объемный расход жидкости-носителя через линию вспомогательного потока независим от объемного расхода через линию главного потока. За счт этого можно добиться, чтобы в линии вспомогательного потока всегда существовало то же самое давление жидкости. Тогда подача компонента смеси всегда производится с равным объемным расходом жидкостиносителя и, прежде всего, независимо от объемного расхода через линию главного потока. За счт этого можно точно согласовать интегрированный в резервуар дозирующий насос с содержащимся в резервуаре компонентом смеси и определенным объемом подачи. Это имеет преимущество в том, что может быть применен недорогой дозирующий насос. Для создания вспомогательного потока жидкости-носителя через линию вспомогательного потока в линии главного потока между первым и вторым ответвлением может быть расположен клапан, прежде всего, обратный клапан. В способе согласно изобретению создается главный поток с жидкостью-носителем. На первом ответвлении от главного потока ответвляется вспомогательный поток с частью жидкости-носителя и на втором ответвлении снова подается в главный поток. Дозирующий насос, который включен в состав резервуара для размещения компонента смеси, приводится с помощью разъемно соединенного с дозирующим насосом приводного узла, и находящийся в резервуаре компонент смеси дозировано подается во вспомогательный поток. Затем смесь из жидкости-носителя с компонентом смеси подается в главный поток. Затем главный поток со смесью из жидкости-носителя и компонентом смеси вносится, например,разбрызгивается. Способ может быть реализован, прежде всего, с помощью описанной выше системы. Способ имеет те же преимущества, что и система. В способе дозирующий насос гидравлически приводится, прежде всего, приводным узлом. Помимо этого, предпочтительно, во вспомогательном потоке ниже по потоку от места подачи компонента смеси или в нем смесь гомогенизируется в смесительной камере вспомогательного потока. Согласно одному выполнению способа согласно изобретению объемный расход жидкости-носителя через линию вспомогательного потока независим от объемного расхода жидкости-носителя через линию главного потока. Тем самым достигается, что компонент смеси всегда подается во вспомогательный поток с преодолением того же самого давления жидкости. За счт этого может быть повышена точность дозирования. Компонент смеси способа согласно изобретению и системы согласно изобретению, прежде всего,содержит активное вещество, предпочтительно средство защиты растений. В качестве жидкостиносителя может быть применена, например, вода. В этом случае вносится жидкая смесь из воды и средства защиты растений. Помимо этого, изобретение касается применения описанной выше системы для внесения смеси, которая содержит средство защиты растений. Система согласно изобретению особо пригодна для отбора жидких средств защиты растений. Система согласно изобретению может быть использована, например, в сочетании с жидкими средствами защиты растений, которые имеют рецептуру ЕС, EW, SC, ME, SE или OD. Эти типы рецептур специалисту известны и описаны, например, в Н. Mollet, A. Grubenmann "Formulation Technology", WILEY-VCH,-3 025043Weinheim 2001, стр. 389-397 и в цитируемой там литературе. Под обозначением ЕС специалист понимает рецептуру жидкого средства защиты растений, в котором активное вещество защиты растений или же активные вещества защиты растений имеются в виде гомогенного раствора в не имеющем возможности смешивания с водой органическом растворителе или в смеси растворителей, причем раствор при разбавлении водой образует эмульсию. Под обозначением EW специалист понимает рецептуру жидкого средства защиты растений, в котором средство или же средства защиты растений имеются в форме эмульсии масла в воде, причем в масляных каплях имеется по меньшей мере одно из активных веществ защиты растений. Под обозначением SC специалист понимает рецептуру жидкого средства защиты растений, в котором активное вещество или же активные вещества защиты растений имеются в форме твердых мелких частиц, которые суспензированы в водной когерентной фазе. Такие рецептуры также обозначаются как суспензированные концентраты. Под обозначением ME специалист понимает рецептуру жидкого средства защиты растений, в котором активное вещество или же активные вещества средства защиты растений имеются в форме микроэмульсии, причем типичным образом по меньшей мере одно из активных веществ защиты растений типичным образом имеются растворенными в органической фазе. Под обозначением OD специалист понимает рецептуру жидкого средства защиты растений, в котором активное вещество или же активные вещества защиты растений имеются в форме твердых мелких частиц, которые суспензированы в неводной когерентной фазе. Такие рецептуры также обозначаются как дисперсные масляные концентраты. Под обозначением SE специалист понимает рецептуру жидкого средства защиты растений, в котором активное вещество или же активные вещества защиты растений имеются в форме твердых мельчайших частиц, которые суспензированы в неводной жидкой фазе, которая, в свою очередь, эмульгирована в водной фазе. Такие рецептуры также обозначаются как суспензированные эмульсионные концентраты. Вышеназванные рецептуры, наряду с несколькими, предпочтительно органическими, активными веществами защиты растений и по меньшей мере одним водным или неводным растворителем, как правило, включают в себя по меньшей мере одну поверхностно активную субстанцию, которая часто выбрана из анионных и неаионных эмульгаторов, а также из анионных или неаионных полимерных диспергирующих вспомогательных средств, и которые предназначены для образования стабильных суспензий или же эмульсий при разбавлении рецептур водной, а также в случае многофазных жидких рецептур, таких как EW, SC, ME, OD или SE, для стабилизации фаз. При необходимости рецептуры содержат так называемые адъюванты, которые улучшают эффективность активного вещества или же активных веществ защиты растений. Помимо этого, рецептуры,как правило, включают в себя одну или несколько присадок, как, например, присадки для модификации реологических свойств, защиты от замерзания, средства окрашивания и биоциды в обычных для соответствующего типа рецептуры количествах. Теперь, изобретение разъясняется на примере выполнения со ссылкой на чертежи. Фиг. 1 показывает принципиальное устройство примера выполнения системы согласно изобретению, и фиг. 2 показывает устройство примера выполнения системы согласно изобретению в подробностях. Пример выполнения является системой для внесения смеси из воды с одним или несколькими средствами защиты растений. Система включает в себя так называемый полевой опрыскиватель, который смонтирован на прицепе 20, который может буксироваться, например, трактором по сельскохозяйственному полю. Для воды, которая является жидкостью-носителем, предусмотрен накопительный бункер 24. Вода с помощью насоса 27 прокачивается через линию 23 главного потока. При этом создается определенный объемный расход, который может изменяться в широком диапазоне. На первом ответвлении 25 линии 23 главного потока линия 3 вспомогательного потока ответвляется от линии 23 главного потока. Линия 3 вспомогательного потока проводится сквозь одно или несколько оснащений 4 полевого опрыскивателя,как это разъясняется ниже. В оснащениях 4 полевого опрыскивателя выполненные как сменная тара резервуары 1 подсоединены с возможностью отсоединения к линии 3 вспомогательного потока. Помимо этого, ниже по потоку от оснащения 4 полевого опрыскивателя расположена смесительная камера 9 вспомогательного потока в линии 3 вспомогательного потока. Помимо этого, по потоку за смесительной камерой 9 вспомогательного потока линия 3 вспомогательного потока снова входит в линию 23 главного потока на втором ответвлении 26. В линии 23 главного потока, прежде всего, ниже по потоку от первого ответвления 25 расположено второе ответвление 26. Между первым ответвлением 25 и вторым ответвлением 26 расположен клапан 6 вспомогательного потока. Помимо этого, по потоку за вторым ответвлением 26 расположена смесительная камера 7 главного потока. Она смонтирована на центральной части рычажного механизма 21 прицепа 20. Затем линия 23 главного потока заканчивается в соплах 22, которые с различной шириной могут быть закреплены на рычажном механизме 21. Для внесения жидкой смеси на поле прицеп 20 перемещается по полю, и средство защиты растений дозируется непосредственно в поток воды, который течет по линии 23 главного потока. Помимо этого, система и соответствующей ей способ внесения смеси подробно разъясняется со ссылкой на фиг. 2. Главный поток с водой по линии 23 главного потока попадает к первому ответвлению 25. Помимо этого, по потоку за первым ответвлением 25 в главном потоке расположен клапан 6 вспомогательного потока. Этот клапан 6 вспомогательного потока в предложенном примере выполнения выполнен как обратный клапан. Он создает падение давления, величина которого зависит от давления открывания обратного клапана и объемного расхода воды в линии 23 главного потока. Через клапан 6 вспомогательного потока в линии 3 вспомогательного потока создается вспомогательный поток воды. Поперечное сечение линии 3 вспомогательного потока и выполнение обратного клапана 6 выбраны так, что при обычном в сельскохозяйственной сфере расходе через линию 23 главного потока через линию 3 вспомогательного потока создается объемный расход, который изменяется существенно меньше, чем изменения объемного расхода в линии 23 главного потока. Предпочтительно объемный расход в линии 3 вспомогательного потока изменяется слабо или вообще не изменяется. Тем самым объемный расход через линию 3 вспомогательного потока независим, прежде всего, от объемного расхода в линии 3 главного потока. Изменение главного потока создается посредством различных желаемых вносимых количеств, различной ширины рычажных механизмов, на которых смонтированы распылительные сопла 22, и различных рабочих скоростей. Например, изменение объемного расхода главного потока может находиться в диапазоне примерно от 6 л/мин до примерно 200 л/мин. При подобном изменении надежное дозирование средства защиты растений в главный поток с импульсами объемов средств защиты растений очень затруднительно. Поэтому согласно изобретению импульснообразная при некоторых условиях подача средства защиты растений производится во вспомогательный поток линии 3 вспомогательного потока, в котором объемный расход воды либо изменяется не так сильно, либо вообще не изменяется. Помимо этого, в зависимости от падения давления за клапаном 6 вспомогательного потока и путем выбора поперечного сечения линии 3 вспомогательного потока устанавливается максимально возможная скорость течения во вспомогательном потоке. За счт этого можно использовать вспомогательный поток для того, чтобы транспортировать средство защиты растений от места нахождения резервуара 1 ко второму ответвлению 26, который при некоторых обстоятельствах расположен относительно далеко на рычажном механизме опрыскивателя прицепа 20. Кроме того, вспомогательный поток в линии 3 вспомогательного потока берет на себя задачу транспортировки дозированного средства защиты растений от позиции смесительной камеры 9 вспомогательного потока к позиции смесительной камеры 7 главного потока. Помимо этого, разъясняется дозирование находящегося в резервуаре 1 средства защиты растений в поток воды в линии 3 вспомогательного потока: На фиг. 2 показаны две присоединительные станции для двух резервуаров 1. Это изображение является лишь примерным. Прежде всего, в сельскохозяйственной практике может быть предусмотрено очень много присоединительных станций для резервуаров 1. В резервуар 1 интегрирован дозирующий насос 2. Дозирующий насос 2 выполнен, например, как двухпоршневой дозирующий насос. Он отличается простой и недорогой конструкцией и высокой надежностью. Помимо этого, резервуар 1 включает в себя предохранительный клапан 15. Предохранительный клапан 15 расположен на противолежащей резервуару 1 стороне дозирующего насоса 2 и всегда надежно закрывает присоединение резервуара 1, когда резервуар 1 не подсоединен к присоединительной станции оснащения 4 полевого опрыскивателя. Резервуар 1 имеет отборное отверстие 31, которое на подсоединенном резервуаре 1 через дозирующий насос 2, предохранительный клапан 15, линию 32 отбора подсоединено к присоединению 11 оснащения 4 полевого распылителя. Разъемное присоединение резервуара 1 к оснащению 4 полевого опрыскивателя производится посредством подходящей системы быстроразъемных муфт. Подобные системы быстроразъемных муфт известны сами по себе и на фиг. 2 не показаны. Помимо этого, через присоединение 13 линия удаления воздуха из резервуара 1 связана с линией 5 удаления воздуха из оснащения 4 полевого опрыскивателя. Дозирующий насос 2 гидравлически приводится с помощью приводного узла оснащения 4 полевого опрыскивателя. Он, прежде всего, не имеет собственного привода, а приводится и управляется извне. Приводной узел включает в себя гидравлический клапан 8 и гидравлические линии 28 и 29. При работе дозирующий насос 2 резервуара 1 посредством двух гидравлических присоединений 10 и 12 соединен с гидравлическими линиями 28, 29 приводного узла. Гидравлический клапан 8 управляется, то есть, открывается и закрывается, с помощью блока 30 управления электронным способом. За счт этого дозирующий насос 2 может приводиться гидравлически и импульсным образом, то есть непостоянно, качать средство защиты растений из резервуара 1 в линию 32 отбора к присоединению 11. От присоединения 11 средство защиты растений через клапана 14 противодавления попадает в водяной поток в линии 3 вспомогательного потока. Клапан 14 противодавления, через который средство защиты растений попадает в линию 3 вспомогательного потока, выполнен так, чтобы он независимо от имеющегося во вспомогательном потоке линии 3 вспомогательного потока противодавлении всегда открывался при давлении в 10 бар. За счт этого всегда создается точное отделение средства защиты растений от воды перед подачей средства защиты растений. В этом случае течение средства защиты растений в воду в линии 3 вспомогательного потока возможно и никогда в обратном направлении. Кроме того, данный клапан 14 противодавления обеспечивает, что дозирующий насос 2 в резервуаре 1 всегда осуществляет подачу против давления 10 бар. Благодаря этому противодавление в качестве воздействующей величины на объем импульса дозирующего насоса 2 уничтожается. Так как двухпоршневой дозирующий насос 2 подает импульсами, то ниже по потоку от подачи средства защиты растений в линию 3 вспомогательного потока предусмотрена смесительная камера 9 вспомогательного потока. В смесительной камере 9 вспомогательного потока дозированные импульсами объемы средства защиты растений равномерно смешиваются с потоком воды и гомогенизируются. Тем самым посредством смесительной камеры 9 вспомогательного потока из импульсов по меньшей мере одного средства защиты растений и вспомогательного потока воды в линии 3 вспомогательного потока создается гомогенная смесь. Из смесительной камеры 9 вспомогательного потока гомогенная смесь в виде постоянного дозированного потока попадает ко второму ответвлению 26. Там смесь подмешивается в главный поток воды. Для достижения гомогенизации после подмешивания в главный поток ниже по потоку от второго ответвления 26 предусмотрена смесительная камера 7 главного потока. Тем самым в системе размещены две смесительные камеры 7, 9 с различными задачами и на различных позициях. При этом вспомогательный поток в линии 3 вспомогательного потока обеспечивает транспортировку смеси от смесительной камеры 9 вспомогательного потока в смесительную камеру 7 главного потока. Так как предусмотрены две смесительные камеры 7 и 9, то выполнение смесительной камеры 7 главного потока может быть упрощено, так как нужно подмешивать непрерывно подаваемую концентрацию в изменяющийся при необходимости главный поток. Поэтому для смесительной камеры 7 главного потока может быть использована простая статическая смесительная система, которая очень экономична. Дозирующий насос 2 резервуара 1 при заполнении резервуара 1 средством защиты растений калибруется на заводе-изготовителе средства защиты растений. При заполнении резервуара 1 одновременно прокачивается дозирующий насос 2. Данные калибровки сохраняются на носителе 34 данных, который закреплен на резервуаре 1. Носитель 34 данных может представлять собой, прежде всего, так называемый радиочип. На носителе 34 данных сохранен определенный при калибровке объем импульса дозирующего насоса 2. Помимо этого, на носителе 34 данных могут быть сохранены данные о средстве защиты растений, которым заполнен резервуар 1. Когда резервуар 1 подсоединен к оснащению 4 полевого опрыскивателя, то сохраненные на носителе 34 данных данные передаются на приемник 33. который связан с блоком 30 управления. За счт этого блок 30 управления может управлять гидравлическим клапаном 8 и, тем самым, дозирующим насосом 2 так, что очень точно определенное количество средства защиты растений из резервуара 1 дозировано,подается в линию 3 вспомогательного потока. Пример выполнения системы согласно изобретению работает следующим образом. В приемный бункер 24 заправляется запас воды. Помимо этого, резервуары 1 подсоединяются к оснащению 4 полевого опрыскивателя. С помощью приемника 33 сохраненные на носителе 34 данных данные по дозирующим насосам 2 резервуаров 1 и по находящимся в резервуарах 1 средствам защиты растений передаются в блок 30 управления. Затем прицеп 20 с определенной скоростью буксируется по сельскохозяйственному полю. Эта скорость также передается в блок 30 управления. Посредством насоса 27 в линии 23 главного потока создается определенный объемный расход. При этом насос 27 также может управляться блоком 30 управления. Вспомогательный поток в линии 3 вспомогательного потока создается обратным клапаном 6, как это разъяснено выше. Главный поток в линии 23 главного потока создает давление, которое открывает обратный клапан 6 и, тем самым, создает главный поток к соплам 22. Однако создается падение давления, которое обеспечивает, что часть воды главного потока течет через линию 3 вспомогательного потока. Блок 30 управления посредством гидравлических клапанов 8 управляет дозирующими насосам 2 резервуаров 1 так, что средство защиты растений импульсами из резервуаров 1 через линии 32 отбора дозировано подается в линию 3 вспомогательного потока в желаемом количестве. Количество средства защиты растений, которое из соответствующих резервуаров 1 дозируется в линию 3 вспомогательного потока, причем очень точно управляется блоком 30 управления. В смесительной камере 9 вспомогательного потока смесь из воды с дозированными средствами защиты растений гомогенизируется и затем на втором ответвлении 26 снова подается в главный поток. В смесительной камере 7 главного потока смесь дополнительно гомогенизируется и затем через сопла 22 вносится на поле. Описанная выше система и описанный выше способ применяются, прежде всего, с названными во введении средствами защиты растений. Список ссылочных обозначений 1 Резервуар 2 Дозирующий насос 3 Линия вспомогательного потока 4 Оснащения полевого распылителя 5 Линия удаления воздуха 6 Клапан вспомогательного потока 7 Смесительная камера главного потока 8 Гидравлический клапан 9 Смесительная камера вспомогательного потока 10 Присоединение 11 Присоединение 12 Присоединение 13 Присоединение 14 Клапан противодавления 15 Предохранительный клапан 20 Прицеп 21 Рычажный механизм 22 Сопла 23 Линия главного потока 24 Накопительный бункер 25 Первое ответвление 26 Второе ответвление 27 Насос 28 Гидравлическая линия 29 Гидравлическая линия 30 Блок управления 31 Отборное отверстие 32 Линия отбора 33 Приемник 34 Носитель данных ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система внесения жидких смесей, имеющая линию (23) главного потока для пропускания главного потока жидкости-носителя,линию (3) вспомогательного потока, которая ответвляется на первом ответвлении (25) от линии (23) главного потока и на втором ответвлении (26) снова входит в линию (23) главного потока, и по меньшей мере один резервуар (1) для размещения компонента смеси, причем резервуар (1) имеет отборное отверстие (31), которое соединено с линией (3) вспомогательного потока, причем резервуар (1) включает в себя дозирующий насос (2) для транспортировки находящегося в резервуаре (1) компонента смеси через линию (32) отбора в линию (3) вспомогательного потока, и система включает в себя приводной узел (8, 28, 29), который с возможностью отсоединения соединен с дозирующим насосом (2) для приведения в действие дозирующего насоса (2),отличающаяся тем, что дозирующий насос (2) интегрирован в резервуар (1),приводной узел (8, 28, 29) соединен с возможностью передачи данных с блоком (30) управления, и посредством блока (30) управления предусмотрена возможность управления дозированной подачей компонента смеси во вспомогательный поток,резервуар (1) имеет транспондер, который включает в себя носитель (34) данных для сохранения данных по объемам дозирования дозирующего насоса (2) и/или подлежащему размещению компоненту смеси, и система включает в себя связанный с блоком (30) управления приемник (33) для приема сохраненных на носителе (34) данных. 2. Система по п.1, отличающаяся тем, что приводной узел (8, 28, 29) приводит в действие дозирующий насос (2) гидравлически. 3. Система по п.1 или 2, отличающаяся тем, что в линии (3) вспомогательного потока ниже по потоку от места подачи компонента смеси или в месте подачи компонента смеси в линию (3) вспомогательного потока расположена смесительная камера (9) вспомогательного потока. 4. Система по п.3, отличающаяся тем, что она включает в себя по меньшей мере один другой резервуар (1) для размещения компонента смеси, причем другой резервуар (1) имеет отборное отверстие (31),которое выше по потоку от смесительной камеры (9) вспомогательного потока или на ней соединено с линией (3) вспомогательного потока. 5. Система по одному из предшествующих пунктов, отличающаяся тем, что в линии (23) главного потока ниже по потоку от второго ответвления (26) расположена смесительная камера (7) главного потока. 6. Система по одному из предшествующих пунктов, отличающаяся тем, что в линии (23) главного потока между первым и вторым ответвлением (25, 26) расположен клапан (6). 7. Система по одному из предшествующих пунктов, отличающаяся тем, что она имеет транспортирующий узел (27) для создания главного потока жидкости-носителя, причем объемный расход через линию (23) главного потока является изменяемым, и что линия (3) вспомогательного потока и/или клапан(6) выполнен/выполнены так, что объемный расход жидкости-носителя через линию (3) вспомогательного потока независим от объемного расхода жидкости-носителя через линию (23) главного потока. 8. Способ внесения жидких смесей при помощи системы по одному из пп.1-7, в котором создают главный поток жидкости-носителя,при первом ответвлении (25) от главного потока ответвляют вспомогательный поток с частью жидкости-носителя и на втором ответвлении (26) снова подают в главный поток,дозирующий насос (2), который находится в резервуаре (1) для размещения компонента смеси, приводят в действие посредством соединенного с возможностью отсоединения с дозирующим насосом (2) приводного узла (8, 28, 29), причем резервуар (1) имеет транспондер, который включает в себя носитель(34) данных, на котором сохранены данные по объемам дозирования дозирующего насоса (2) и/или подлежащему размещению компоненту смеси, и причем приводной узел (8, 28, 29) соединен с возможностью передачи данных с блоком (30) управления, и находящийся в резервуаре (1) компонент смеси дозировано подают во вспомогательный поток, причем дозированной подачей компонента смеси во вспомогательный поток управляют посредством блока (30) управления,принимают сохраненные на носителе (34) данных данные с помощью связанного с блоком управления (30) приемника (33),смесь из жидкости-носителя с компонентом смеси подают в главный поток и вносят главный поток со смесью из жидкости-носителя и компонента смеси. 9. Способ по п.8, отличающийся тем, что дозирующий насос (2) приводят в действие приводным узлом (8, 28, 29) гидравлически. 10. Способ по п.8 или 9, отличающийся тем, что ниже по потоку во вспомогательном потоке или в месте подачи компонента смеси смесь гомогенизируют в смесительной камере (9) вспомогательного потока. 11. Способ по одному из пп.8-10, отличающийся тем, что объемный расход жидкости-носителя через линию (3) вспомогательного потока независим от объемного расхода жидкости-носителя через линию (23) главного потока. 12. Способ по одному из пп.8-11, отличающийся тем, что компонент смеси содержит активное вещество, прежде всего средство защиты растений. 13. Применение системы по одному из пп.1-7 для внесения смеси, которая содержит средство защиты растений.
