Контейнер с ломким герметичным входным отверстием и паропроницаемым вентиляционным отверстием

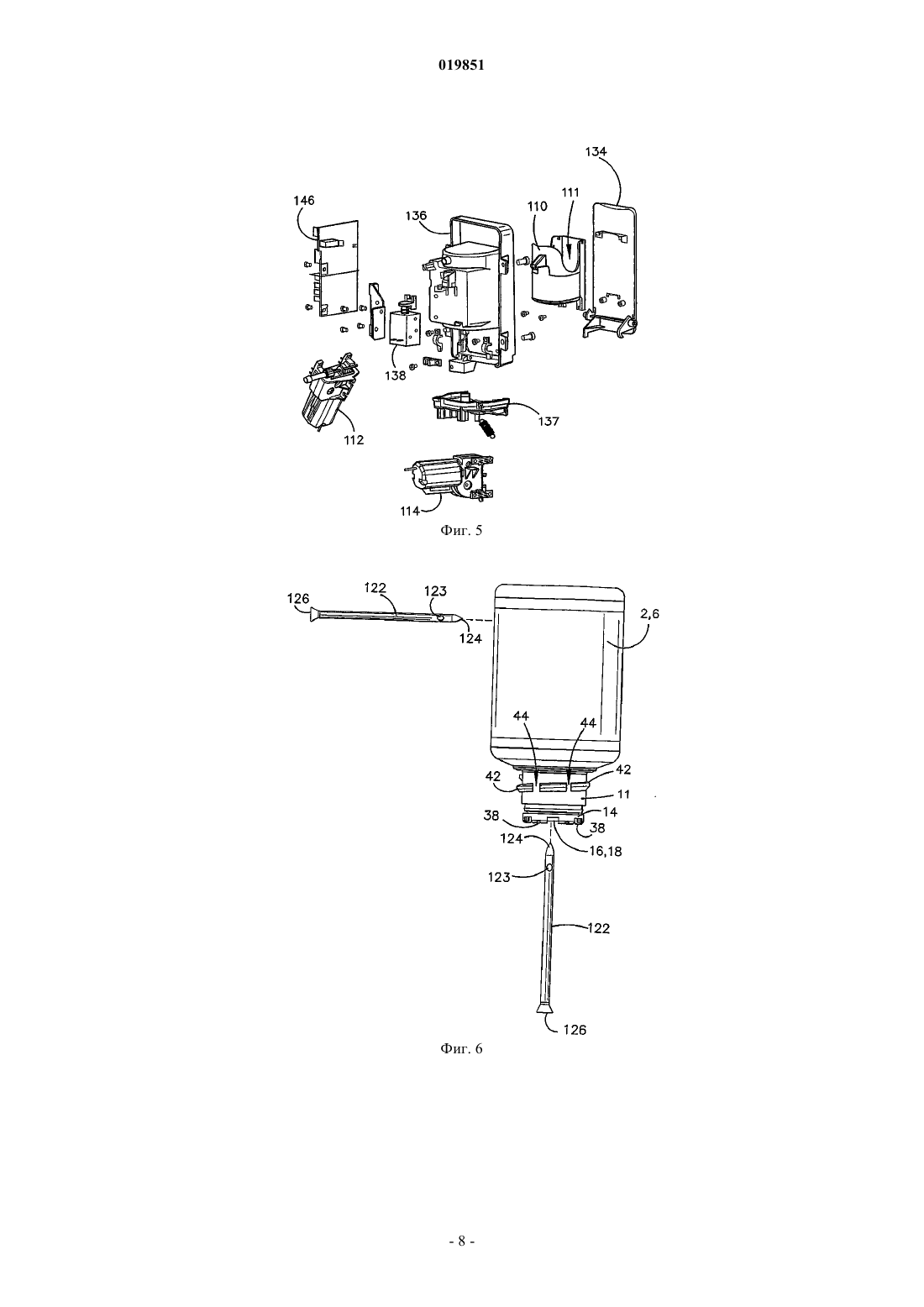

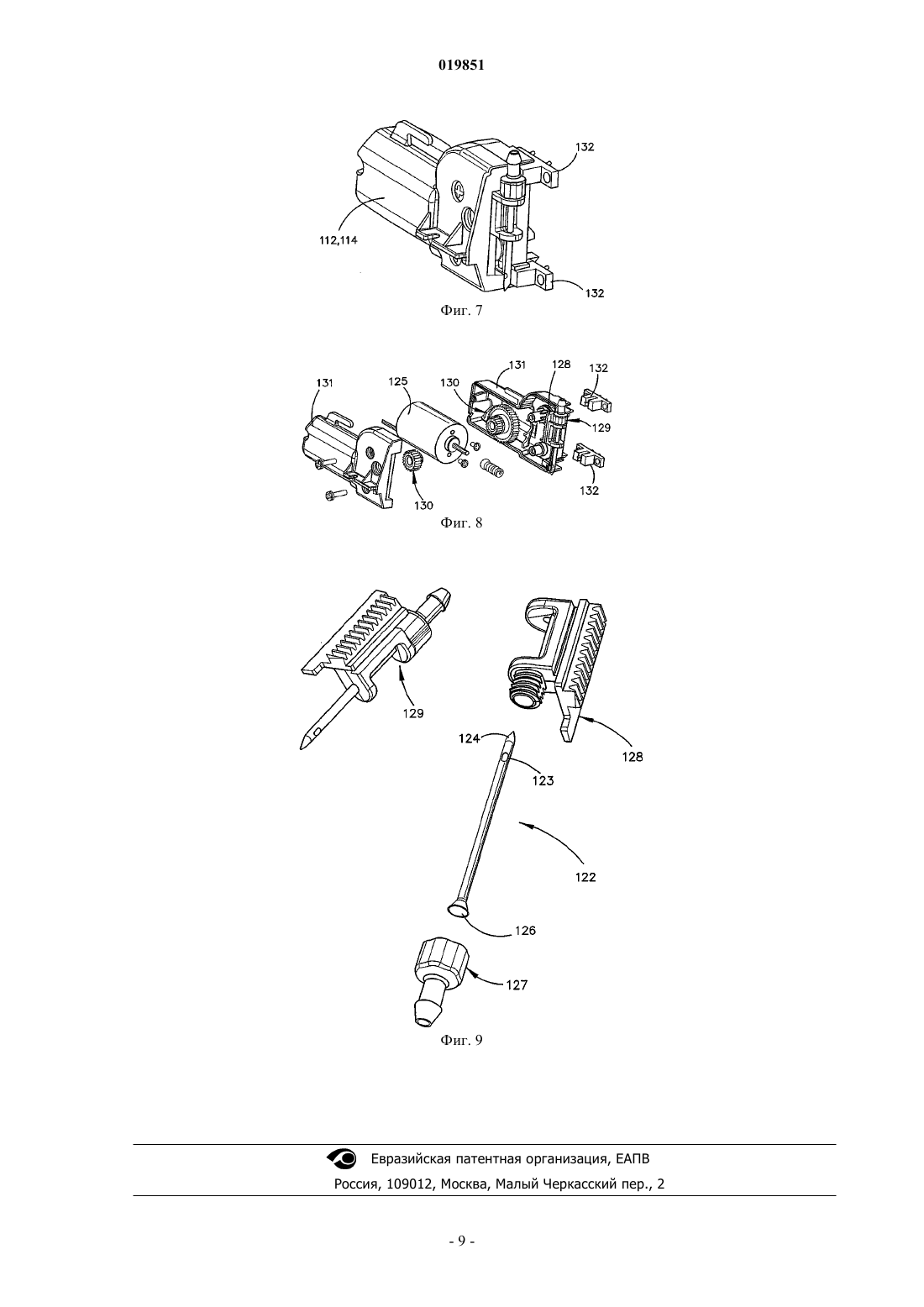

КОНТЕЙНЕР С ЛОМКИМ ГЕРМЕТИЧНЫМ ВХОДНЫМ ОТВЕРСТИЕМ И ПАРОПРОНИЦАЕМЫМ ВЕНТИЛЯЦИОННЫМ ОТВЕРСТИЕМ Контейнер (1, 2) для хранения и раздачи жидкости содержит входное отверстие (16) с ломким уплотнением (18) для раздачи содержащейся в нем жидкости и вентиляционное отверстие (19),проницаемое для пара, но непроницаемое для жидкости, для выхода пара из внутреннего объема контейнера.(71)(73) Заявитель и патентовладелец: СЭЙБЭН ВЕНЧЕРЗ ПТИ ЛИМИТЕД Область техники, к которой относится изобретение Настоящее изобретение относится к безопасной системе поставки химикатов и, в частности к контейнерам, применяемым для безопасной системы поставки химикатов. Изобретение первоначально было разработано для использования в качестве контейнера для хранения и транспортировки водного раствора перекиси водорода и описано ниже со ссылкой на это применение. Устройство и способ раздачи жидкости, находящейся в контейнере, также будут описаны. Однако данное изобретение не ограничено только этими конкретными областями применения. Уровень техники изобретения Последующее обсуждение известного уровня техники предназначено для помещения данного изобретения в соответствующую техническую область и обеспечения возможности понимания его преимуществ. Однако любое обсуждение известного уровня техники в данном описании не должно рассматриваться как допущение того, что данный уровень техники является широко известным или представляет часть общеизвестных знаний в этой области. Эндоскопы помогают врачам проверять внутренние полости человеческого тела с помощью линз и/или небольших фотокамер с жесткими или гибкими трубками для получения визуального изображения. Эндоскопы также помогают врачам получать биопсию и извлекать инородные тела с помощью дополнительных процедур. Обычный эндоскоп, который можно увидеть в кабинете врача или в больничном хирургическом отделении, используется многократно на протяжении срока его службы. Поэтому жизненно важно, чтобы он был полностью стерилизован после каждого использования во избежание возможной передачи заболеваний, таких как СПИД, гепатит и другие. Один известный способ стерилизации описан в патенте Австралии 741580. При этом способе эндоскоп помещают в закрытую камеру, и аэрозоль из воздуха и распыленной перекиси водорода вводится в камеру. Аэрозоль быстро и равномерно распространяется в закрытом пространстве и стерилизует внутренние и наружные поверхности эндоскопа. Этот способ требует безопасной транспортировки, хранения и раздачи стерилизационного раствора,такого как перекись водорода, что в прошлом было проблематичным делом. Поскольку перекись водорода является очень сильным окислителем, она должна содержаться в прохладном, сухом и хорошо проветриваемом месте вдали от воспламеняемых и горючих веществ. В идеальном случае она должна содержаться в контейнере, изготовленном из нереакционноспособного материала, такого как нержавеющая сталь, стекло или некоторые пластмассы. Кроме того, известно, что перекись водорода быстро разлагается под действием света, и поэтому необходимо использовать полностью непрозрачные контейнеры. По этой причине фармацевтические составы перекиси водорода обычно поставляют в коричневых сосудах,которые отфильтровывают свет. Водные растворы перекиси водорода могут также оказывать вредное действие, если они попадают на кожу человека. Это особенно опасно, если перекись водорода является высококонцентрированной. Необходимо также обращать внимание на раздачу стерилизационного раствора из контейнеров, которая должна осуществляться в полностью закрытой системе, где не остается никакого остаточного раствора на штуцерах или контейнерах, которые могут впоследствии контактировать с кожей человека. Следовательно, существует необходимость в контейнере для безопасного хранения и транспортировки токсических жидкостей, используемых в стерилизационных устройствах. Для предотвращения потенциально опасной практики повторного наполнения поставщик должен очень тщательно герметически закрывать контейнер в месте его первоначального наполнения. Кроме того, контейнер должен использоваться совместно с безопасным раздаточным устройством для обеспечения безопасной подачи жидкости в стерилизационное устройство. Целью данного изобретения является устранение или уменьшение влияния по меньшей мере одного из недостатков известного уровня техники или создание подходящего альтернативного варианта. Сущность изобретения Таким образом, в соответствии с одним аспектом изобретения создан контейнер для хранения и раздачи жидкости, способной выделять газ, который согласно изобретению содержит запорный элемент,центрально расположенный в верхней части контейнера, входящий в герметичное зацепление с горловиной контейнера и имеющий выходное отверстие с ломким уплотнением для раздачи содержащейся в нем жидкости и вентиляционное отверстие, проницаемое для пара, но непроницаемое для жидкости, предназначенное для выпуска пара из контейнера, при этом горловина имеет расположенный по периферии резьбовой выступ для резьбового зацепления с крышкой запорного элемента, периодически прерывающийся для обеспечения выхода газа, выделяющегося в контейнер из находящейся в нем жидкости, через вентиляционное отверстие в атмосферу при зацеплении крышки с горловиной, при этом запорный элемент имеет множество разделительных выступов, отделяющих крышку при ее зацеплении с горловиной от вентиляционного отверстия для обеспечения выхода указанного газа через вентиляционное отверстие в атмосферу. Предпочтительно, вентиляционное отверстие закрыто мембраной, являющейся, по существу, проницаемой для пара, но, по существу, непроницаемой для жидкости. Предпочтительно контейнер содержит по меньшей мере одну боковую стенку, расположенную от основания контейнера до верха и имеющую участок уменьшенной толщины, приспособленный для пробивания первым пробивным устройством для последующей раздачи жидкости через выходное отверстие запорного элемента. Предпочтительно контейнер содержит по меньшей мере один установочный элемент, входящий в зацепление с сопряженным зацепляющим элементом, связанным с первым пробивным устройством, при этом при использовании контейнер располагается, по существу, на одном уровне с первым пробивным устройством вблизи участка уменьшенной толщины до приведения в действие первого пробивного устройства. Предпочтительно, контейнер содержит два установочных элемента, входящие в зацепление с сопряженным зацепляющим элементом, связанным с первым пробивным устройством. Предпочтительно, выходное отверстие запорного элемента имеет воронкообразную часть с узким кондом, ломкое уплотнение расположено, по существу, в узком конце воронкообразной части и приспособлено для пробивания вторым пробивным устройством для обеспечения вытекания жидкости из контейнера самотеком через выходное отверстие запорного элемента. Предпочтительно, контейнер имеет, по существу, круглое поперечное сечение. Предпочтительно, контейнер изготовлен из, по существу, непрозрачного материала. Предпочтительно, непрозрачный материал является пластмассовым материалом. Предпочтительно, контейнер предназначен для хранения и транспортировки водного раствора перекиси водорода. В соответствии с другим аспектом изобретения создано устройство для раздачи жидкости из описанного контейнера, которое согласно изобретению содержит корпус для установки контейнера в повернутом горловиной вниз положении, первое пробивное устройство для пробивания ломкого уплотнения для обеспечения раздачи жидкости через выходное отверстие запорного элемента и второе пробивное устройство для пробивания в зоне уменьшенной толщины боковой стенки контейнера для обеспечения вытекания жидкости из контейнера самотеком через выходное отверстие запорного элемента. Краткое описание чертежей Ниже в качестве примера описан предпочтительный вариант осуществления изобретения со ссылкой на прилагаемые чертежи, которые изображают следующее: фиг. 1 изображает перспективный вид контейнера в соответствии с одним аспектом изобретения; фиг. 2 - перспективный вид разделенного на части контейнера согласно фиг. 1 и крышки; фиг. 3 - перспективный вид запорной части контейнера согласно фиг. 1; фиг. 4 - перспективный вид устройства раздачи жидкости в собранном виде в соответствии с другим аспектом изобретения; фиг. 5 - перспективный вид разделенного на части устройства согласно фиг. 4; фиг. 6 - вид сбоку контейнера согласно фиг. 1 с изображением двух раздаточных трубок, которые являются частью раздаточного устройства согласно фиг. 4; фиг. 7 - перспективный вид пробивного устройства в собранном виде; фиг. 8 - перспективный вид разделенного на части пробивного устройства согласно фиг. 7; фиг. 9 - перспективный вид отдельных частей пробивного устройства согласно фиг. 7. Описание предпочтительных вариантов На фиг. 1-3 показан контейнер 1 для устройства раздачи жидкости. Предлагается использовать контейнер для хранения и транспортировки жидкостей, таких как перекись водорода и которые применяются для стерилизации медицинских инструментов. В другом варианте применения контейнер используется в сочетании с раздаточным устройством 100, показанным на фиг. 4 для раздачи жидкостей в устройство стерилизации (не показано). В иллюстрируемом варианте осуществления контейнер выполнен в виде круглой бутыли 2, имеющей боковую стенку 6, проходящую от круглого основания 8 до верхней части, образуя круглую горловину 11 и открытую верхнюю часть 12. Запорный элемент в виде круглой пробки 14, имеющей расположенное в центре входное отверстие 16, предназначен для герметичного закрытия открытой верхней части 12. Бутыль 2 и круглая пробка 14 изготавливаются, по существу, из непрозрачного полиэтиленового материала для ограничения света, проникающего в любую содержащуюся в бутыли жидкость. После первоначального заполнения бутыли поставщиком пробка 14 должна герметично закрывать открытую верхнюю часть 12 с помощью механического уплотнения, подходящего клейкого материала или процесса сварки пластмассы. Как хорошо показано на фиг. 2, боковая стенка 6 имеет участок 7 уменьшенной толщины, расположенный между двумя швами 10. Участок 7 уменьшенной толщины предназначен для пробивания раздаточной трубкой, взаимодействующей с раздаточным устройством 100 (описано ниже). Для правильной установки бутыли внутри раздаточного устройства 100 так, чтобы нужная часть боковой стенки была пробита, бутыль 2 имеет также два зацепляющих элемента 13 на ее противоположных краях, которые входят в зацепление с сопряженными зацепляющими элементами, расположенными в раздаточном устройстве 100. Как хорошо показано на фиг. 2 и 3, ломкое уплотнение 18 расположено в центре входного отверстия 16. В частности, ломкое уплотнение 18 располагается в узком конце воронкообразной части 20, которая, будучи герметично закрытой в открытой верхней части 12, направлена внутрь бутыли 2. При таком устройстве после разрыва уплотнения содержащаяся в ней жидкость выливается через входное отверстие 16. Как указано выше, бутыль 2 предназначена прежде всего для хранения и транспортировки жидкостей, используемых в процессах стерилизации. В одном предпочтительном варианте жидкостью является 35%-ная концентрированная перекись водорода. Как хорошо известно специалистам, транспортировка и хранение перекиси водорода является проблематичным делом ввиду ее высокой реакционной способности. Поэтому необходимо указать некоторые соображения безопасности по поводу ее безопасного хранения и транспортировки. Одним из таких соображений является то, что любая бутыль для транспортировки и хранения жидкости должна иметь вентиляционное отверстие, чтобы образовавшиеся в ней газы могли выходить наружу. В противном случае может произойти чрезмерный рост внутреннего давления. С этой целью бутыль 2 снабжена мембранной вставкой 30, расположенной в корпусе мембраны 32, которая, в свою очередь,помещена в пробке 14 возле одной стороны входного отверстия 16. Вентиляционная мембранная вставка 30 состоит из мембранного материала, который является проницаемым для пара и непроницаемым для жидкости. Этот материал имеет вид чрезвычайно мелкой сетки для пропуска газа. Благодаря такому устройству только газ может проходить через мембрану и, следовательно, любой газообразный кислород, образованный перекисью водорода, может свободно выходить из бутыли, когда она располагается в вертикальном положении. Вместе с тем, ввиду относительно большого размера капель жидкости, содержащихся в бутыли, капли жидкости не могут выходить из бутыли через вентиляционную мембранную вставку независимо от положения бутыли. Как показано, в частности, на фиг. 2, во время транспортировки и хранения жидкости, крышка 34 находится в резьбовом соединении с горловиной 11 и, тем самым, закрывает ломкое уплотнение. Необходимо, однако, чтобы после уплотнения соединения с бутылью крышка эффективно препятствовала выделению газа через вентиляционное отверстие 19 путем перекрытия вентиляционного истечения через корпус 32. С этой целью пробка 14 имеет ряд разделительных выступов 38, расположенных периферийно на ее верхней поверхности и образующих ряд проходов 40 для газа. Поскольку разделительные выступы проходят за края корпуса 32 мембраны для выделяющегося газа всегда имеется путь выхода. Аналогично выступ с наружной резьбой 42, расположенный на горловине 11 для соединения с выступами с внутренней резьбой на внутренней стороне крышки 34, периодически прерывается, образуя зазоры в резьбе 44. Эти зазоры создают пути выхода отходящему газу, когда крышка 34 закрыта. Как показано на фиг. 4 и 5, бутыль 2 используется в сочетании с раздаточным устройством 100 для раздачи жидкости. Раздаточное устройство 100 включает корпус 110 для установки бутыли 2 в повернутом вниз положении. Корпус для бутыли 2 имеет размеры, подходящие для нее и включает две противоположно расположенные выемки 111 для легкого вынимания из него использованной бутыли пользователем. Кроме того, устройство имеет верхнее пробивное устройство 112 для пробивки участка уменьшенной толщины 7 боковой стороны 6 бутыли и нижнее пробивное устройство 114 для пробивки ломкого уплотнения 18, позволяя вытекание самотеком жидкости из бутыли. Более конкретно, как показано на фиг. 6, две, по существу, полые раздаточные трубки 122, имеющие острые наконечники 124 на одном конце и открытые отверстия 126 на другом конце, образуют основной рабочий орган верхнего и нижнего пробивных устройств 112 и 114 и используются для пробивания ломкого уплотнения 18 и боковой стенки 6 бутыли 2. Раздаточные трубки имеют также приемные отверстия 123, которые, будучи вставленными в бутыль, почти совпадают с самым узким участком воронкообразной части 20 или иначе в случае боковой стенки вставляются до размещения отверстия внутри бутыли 2. В этом случае, благодаря силе тяжести после проникновения в ломкое уплотнение 18 и боковую стенку содержащаяся в бутыли жидкость потечет через приемное отверстие 123 для раздачи через открытое концевое отверстие 126 раздаточной трубки 122, а после пробоя боковой стенки жидкость потечет свободно. На фиг. 4 и 5 показано, что раздаточное устройство 100 дополнительно включает приемную дверцу 134, шарнирно соединенную с корпусом 136. Дверца снабжена корпусом 110 для бутыли, закрепленным на одной ее стороне. Дверца открывается для установки бутыли 2. Для предотвращения открытия дверцы во время раздаточной операции она запирается электромагнитным затвором 138. Нижнее пробивное устройство 114 подает жидкость в приемный бак 139 через перекачивающую трубку 140. Приемный бак подает жидкость также в стерилизационную установку (не показана) через выходное отверстие 142. Использован защитный кожух 137 для сведения к минимуму загрязнения при пробивании ломкого уплотнения 18. Кроме того, необходимо отметить, что все выходящие газы, перемещающиеся между верхним пробивным устройством 112 и баком 139 или наоборот, проходят через перекачивающую трубку 144. В этом случае, создается система полностью замкнутого контура и уплотненной жидкости для успешного сведения к минимуму любого возможного загрязнения, поступающего из атмосферы или в нее. Фиг. 7-9 изображают различные сборочные узлы нижнего и верхнего пробивных устройств 112 и 114. Как указывалось ранее, каждое пробивное устройство включает, по существу, полую раздаточную трубку 122 с раздаточным отверстием 123 непосредственно у ее конца. Острый наконечник 124 расположен на одном конце трубки, и открытое отверстие 126 находится на другом ее конце. Насадок 127,прикрепленный к открытому отверстию 126, соединен с трубкой отвода жидкости. Необходимо отметить, что раздаточные трубки 122 являются, по существу, аналогичными раздаточным трубкам, показанным на фиг. 6. В иллюстрируемом варианте осуществления часть периферии каждого острого наконечника 124 является частично тупой для образования откидного бортика после пробивания боковой стенки ломкого уплотнения. Это является преимуществом, так как сводит к минимуму засорение раздаточных трубок пластмассовыми обрезками и их заблокированию после повторного использования. Каждая раздаточная трубка может передвигаться после приведения ее в линейное движение из введенного в бутыль положения в отведенное назад положение. С этой целью каждое пробивное устройство 112 и 114 снабжено линейным приводным механизмом в виде электромотора 125 и зубчатого редуктора,имеющего зубчатую рейку 128 и шестерни 130, помещенные в корпус 131. Сочетание зубчатой рейки 128, раздаточной трубки 122 и насадка 127 образует сборочный узел 129 раздаточной трубки. Пара фотоэлементов 132 использована для указания нахождения раздаточной трубки во введенном в бутыль положении или отведенном назад положении. Как показано на фиг. 4, программируемый контроллер 146 осуществляет оперативное управление раздаточным устройством 100 путем контроля различных датчиков и конечных переключателей во всем устройстве. Для этого программируемый контроллер приводит в действие двигатели 125, электромагнитный затвор 138 и разные другие электромагнитные клапаны (не показаны) на основании его программы и действия пользователя. Желательно, чтобы программируемый контроллер отпирал приемную дверцу 134 только после определения того, что приемный бак 139 полностью пуст. Это будет препятствовать извлечению из раздаточного устройства частично наполненной и потенциально протекающей бутыли 2 пользователем. Для раздачи жидкости из бутыли с помощью раздаточного устройства 100 пользователь сначала открывает приемную дверцу 134 и помещает бутыль 2 в опрокинутом вниз положении в корпус 110 для бутыли и поворачивает ее до зацепления зацепляющих элементов 13 с соответствующими зацепляющими элементами (не показаны) в нижней части корпуса для бутыли. После открытия дверцы она поворачивается только на определенный угол, например на 35, идеально предоставляя корпус пользователю и облегчая ему установку или выемку бутыли. После этого дверца закрывается и автоматически запирается электромагнитным запором 138. Микропереключатель (не показан) фиксирует наличие бутыли и передает информацию на программируемый контроллер 146. Поскольку корпус 110 снабжен дополнительным запорным приспособлением, то в случае, если используется нестандартная бутыль, или бутыль неправильно установлена, или ее открытая верхняя часть 12 направлена вверх, дверца не закроется, потому что бутыль будет выступать за пределы верхней части корпуса. Необходимо дополнительно отметить, что когда дверца закрыта и заперта, она располагается заподлицо с корпусом 136. Это является преимуществом, так как здесь нет никаких специальных мест, к которым оператор должен приложить усилие руками для открытия дверцы, что способствует повышению безопасности пользователя. Кроме того, в случае отключения электричества дверца остается запертой, что создает дополнительную безопасность для операторов. После приведения в действие раздаточного устройства 100 верхнее пробивное устройство 112 пробивает участок уменьшенной толщины боковой стенки 6 с помощью приведения в действие двигателя 125 путем продольного перемещения раздаточной трубки 122. Необходимо отметить, что, ввиду способа отливки бутыли, участок уменьшенной толщины имеет более прочную толщину, чем основная поверхность бутыли. В результате, откидной бортик, образованный после пробивания боковой стенки, имеет ровные края и более безопасную форму. Применение зацепляющих элементов 13 позволяет устанавливать бутыль в определенном радиальном положении и пробивать боковую стенку в заданном радиальном положении, направлять пробивание на участок именно уменьшенной толщины или предотвращать пробивание вытянутых стыков, маркировки и т.п. При приведении в действие нижнего пробивного устройства 114 раздаточная трубка 122 входит во входное отверстие 16 и пробивает ломкое уплотнение 18. Раздаточная трубка 122 нижнего пробивного устройства 114 продолжает движение до совпадения раздаточного отверстия 123 с самой нижней точкой воронкообразной части 20. Поскольку бутыль 2 установлена в перевернутом вниз положении в корпусе 110, после пробоя ломкого уплотнения 18 жидкость, содержащаяся в бутыли, вытекает свободно через раздаточную трубку 122 нижнего пробивного устройства в приемный бак 139 через перекачивающую трубку 140. В то же время газ выходит из бака и входит в бутыль через перекачивающую трубку 144, поэтому поток жидкости свободный. Необходимо отметить, что ввиду совмещения раздаточного отверстия 123 с самым нижним краем воронкообразной части 20 вся жидкость, содержащаяся в бутыли, может выливаться из бутыли 2. Это положительно сказывается на отсутствии остаточной жидкости в бутыли 2, когда ее вынимают из раздаточного устройства, и возможного контакта жидкости с руками пользователя. Когда бутыль и приемный бак будут пустыми по показаниям датчиков, электромагнитный затвор 138 открывает дверцу, и использованная бутыль может быть извлечена и удалена в соответствии с местными нормами. Преимуществом является то, что выемки 111, как хорошо показано на фиг. 5, позволяют пользователю изъять приемное отверстие 16 бутыли при извлечении. После этого можно установить наполненную бутыль. Необходимо отметить, что проиллюстрированный контейнер предоставляет безопасный способ хранения и транспортировки токсичных жидкостей, используемых в стерилизации медицинских инструментов, в частности, идеальный безопасный способ хранения, транспортировки и раздачи перекиси водорода. Необходимо дополнительно отметить, что проиллюстрированное раздаточное устройство 100 позволяет безопасно высвобождать содержащуюся жидкость с минимальной степенью загрязнения. Преимуществом является то, что корпус 110 для бутыли имеет такие размеры, что бутыли большего размера не войдут в устройство 100, и аналогичным образом бутыли меньшего размера не будут восприняты различными используемыми датчиками. Как следствие, иллюстрируемое устройство не будет взаимодействовать с бутылями, которые не рассчитаны специально для использования в раздаточном устройстве. В этом случае предлагается еще один уровень контроля безопасности для предотвращения использования нестандартных и потенциально небезопасных бутылей. Кроме того, если бутыль испытывает чрезмерное давление, создавшееся во время транспортировки или хранения в результате неправильного обращения или по другим причинам, в контейнере создается пониженная концентрация жидкости. С этой целью конструкция основания 8 бутыли 2 позволяет ему расширяться под действием относительно более высокого давления (приблизительно 55 кПа). В таком случае бутыль также не будет подходить для установки в раздаточное устройство 100, что является еще одной мерой безопасности. Хотя данное изобретение описано со ссылкой на конкретный вариант осуществления, специалистам в данной области техники понятно, что это изобретение может быть осуществлено во многих других формах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для хранения и раздачи жидкости, способной выделять газ, содержащий запорный элемент, центрально расположенный в верхней части контейнера, входящий в герметичное зацепление с горловиной контейнера и имеющий выходное отверстие с ломким уплотнением для раздачи содержащейся в нем жидкости и вентиляционное отверстие, проницаемое для пара, но непроницаемое для жидкости, предназначенное для выпуска пара из контейнера, при этом горловина имеет расположенный по периферии резьбовой выступ для резьбового зацепления с крышкой запорного элемента, периодически прерывающийся для обеспечения выхода газа, выделяющегося в контейнер из находящейся в нем жидкости, через вентиляционное отверстие в атмосферу при зацеплении крышки с горловиной, при этом запорный элемент имеет множество разделительных выступов, отделяющих крышку при ее зацеплении с горловиной от вентиляционного отверстия для обеспечения выхода указанного газа через вентиляционное отверстие в атмосферу. 2. Контейнер по п.1, в котором вентиляционное отверстие закрыто мембраной, являющейся, по существу, проницаемой для пара, но, по существу, непроницаемой для жидкости. 3. Контейнер по п.1 или 2, содержащий по меньшей мере одну боковую стенку, расположенную от основания контейнера до верха и имеющую участок уменьшенной толщины, приспособленный для пробивания первым пробивным устройством для последующей раздачи жидкости через выходное отверстие запорного элемента. 4. Контейнер по п.3, содержащий по меньшей мере один установочный элемент, входящий в зацепление с сопряженным зацепляющим элементом, связанным с первым пробивным устройством, при этом при использовании контейнер располагается, по существу, на одном уровне с первым пробивным устройством вблизи участка уменьшенной толщины до приведения в действие первого пробивного устройства. 5. Контейнер по п.4, содержащий два установочных элемента, входящих в зацепление с сопряженным зацепляющим элементом, связанным с первым пробивным устройством. 6. Контейнер по любому из пп.1-5, в котором выходное отверстие запорного элемента имеет воронкообразную часть с узким концом, ломкое уплотнение расположено, по существу, в узком конце воронкообразной части и приспособлено для пробивания вторым пробивным устройством для обеспечения вытекания жидкости из контейнера самотеком через выходное отверстие запорного элемента. 7. Контейнер по любому из пп.1-6, имеющий, по существу, круглое поперечное сечение. 8. Контейнер по любому из пп.1-7, изготовленный, по существу, из непрозрачного материала. 9. Контейнер по любому из пп.1-8, в котором непрозрачный материал является пластмассовым материалом. 10. Контейнер по любому из пп.1-9, предназначенный для хранения и транспортировки водного раствора перекиси водорода. 11. Устройство для раздачи жидкости из контейнера по любому из пп.1-10, содержащее корпус для установки контейнера в повернутом горловиной вниз положении, первое пробивное устройство для пробивания ломкого уплотнения для обеспечения раздачи жидкости через выходное отверстие запорного элемента и второе пробивное устройство для пробивания в зоне уменьшенной толщины боковой стенки контейнера для обеспечения вытекания жидкости из контейнера самотеком через выходное отверстие запорного элемента.
