Дверная петля для дверного элемента, установленного с возможностью поворота на стеновом элементе, в частности, для душевой перегородки

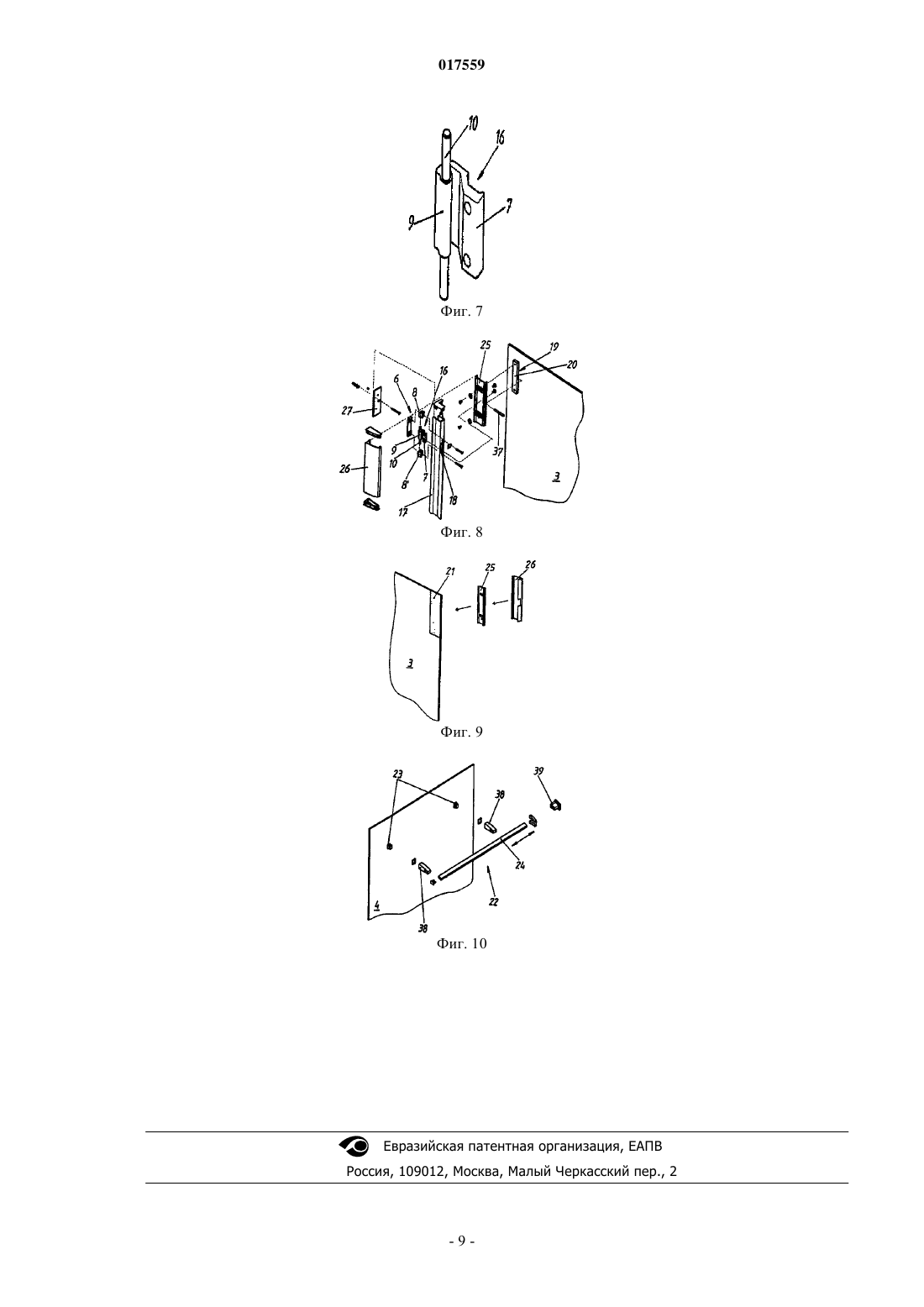

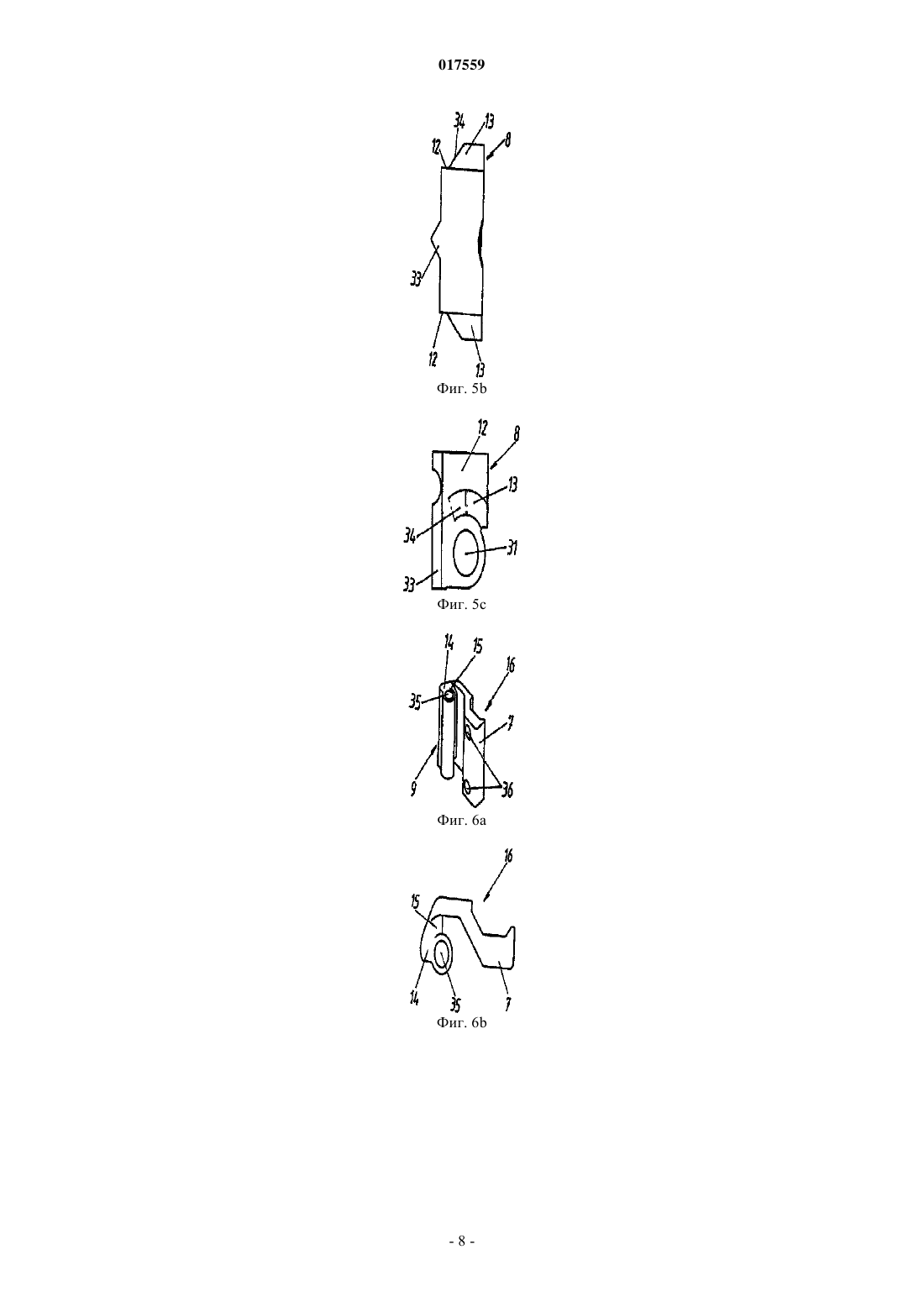

ДВЕРНАЯ ПЕТЛЯ ДЛЯ ДВЕРНОГО ЭЛЕМЕНТА, УСТАНОВЛЕННОГО С ВОЗМОЖНОСТЬЮ ПОВОРОТА НА СТЕНОВОМ ЭЛЕМЕНТЕ, В ЧАСТНОСТИ, ДЛЯ ДУШЕВОЙ ПЕРЕГОРОДКИ Дверная петля для дверного элемента, установленного с возможностью поворота на стеновом элементе, в частности, для душевой перегородки. Дверная петля (5) для дверного элемента(3), установленного с возможностью поворота на стеновом элементе (2), в частности, душевой перегородки по меньшей мере с одной первой частью (6) дверной петли, предназначенной для стенового элемента (2), и одной второй частью (7) дверной петли, предназначенной для дверного элемента (3), которые соответственно выполнены как одно целое, или жестко соединены, или выполнены с возможностью соединения по меньшей мере с одним втулочным элементом (8, 8',9), причем втулочные элементы (8, 8', 9) обращенными друг к другу торцевыми поверхностями(12, 14) установлены с возможностью поворота вокруг и на осевом штифте (10), причем дверная петля (5) имеет механизм закрывания, действующий на конечном участке (ЕА) пути закрывания,посредством которого дверной элемент (3) можно привести в закрытое положение без приложения внешнего усилия. 017559 Настоящее изобретение касается дверной петли для дверного элемента, установленного с возможностью поворота на стеновом элементе, в частности для душевой перегородки, содержащей по меньшей мере одну первую часть дверной петли, предназначенную для стенового элемента, и одну вторую часть дверной петли, предназначенную для дверного элемента, которые соответственно выполнены как одно целое, или жестко соединены, или выполнены с возможностью соединения по меньшей мере с одним втулочным элементом, причем втулочные элементы обращенными друг к другу торцевыми поверхностями установлены с возможностью поворота вокруг или на осевом штифте. Дверные петли для крепления дверного элемента на стеновом элементе с возможностью поворота известны в самых разных исполнениях и выполняют задачу обеспечения наиболее легкого беспрепятственного поворота двери. Изобретение поставило перед собой задачу создать дверную петлю нового вида, с помощью которой может быть обеспечена заданная кинематика дверного элемента в процессе закрывания двери. В соответствии с изобретением эта задача решается с помощью того, что дверная петля имеет механизм закрывания, действующий на конечном участке пути закрывания, посредством которого дверной элемент можно привести в закрытое положение без приложения внешнего усилия. Это означает, что дверной элемент закрывается с помощью механизма закрывания автоматически,причем в одном из примеров осуществления изобретения предусмотрено, что механизм закрывания действует с угла закрывания менее 45, предпочтительно менее 30. Конструктивно простое решение достигается согласно другому примеру осуществления изобретения тогда, когда механизм закрывания содержит механизм опускания-подъема, который может быть,например, выполнен таким образом, чтобы дверной элемент переводился в закрытое положение под действием силы тяжести. Этого можно добиться согласно другому примеру осуществления изобретения, если механизм опускания-подъема будет иметь на торцевой поверхности втулочного элемента, соединенной с первой частью дверной петли, наклонную площадку или участок наклонной площадки, которой или которым втулочный элемент, соединенный со второй частью дверной петли по меньшей мере на одном конечном участке пути открывания или закрывания двери будет скользить по поворотному дверному элементу,причем может быть гарантирован поворот дверного элемента, по существу, без зазора, если на торцевой поверхности втулочного элемента, соединенного со второй частью дверной петли, будет выполнен соответствующий наклонной площадке или участку наклонной площадки на торцевой поверхности втулочного элемента, соединенный с первой частью дверной петли, предпочтительно наклонный направляющий участок. Другое особенно надежное решение получается по другому варианту осуществления, если вторая часть дверной петли выполняется как одно целое с втулочным элементом, причем согласно предпочтительному примеру осуществления изобретения предусматривается, чтобы дверная петля имела три расположенных, по существу, соосно втулочных элемента, причем чтобы верхний и нижний втулочный элемент был жестко соединен или выполнен с возможностью соединения с первой, предназначенной для стенового элемента частью дверной петли, а средний втулочный элемент был выполнен как одно целое со второй, предназначенной для дверного элемента частью дверной петли. Точное ведение поворотного дверного элемента может быть достигнуто, если верхний и нижний втулочный элемент, по меньшей мере, на своих обращенных к среднему втулочному элементу торцевых поверхностях будет иметь наклонную площадку или участок наклонной площадки, а средний втулочный элемент на обеих торцевых поверхностях будет иметь соответствующие этим наклонным площадкам или участкам наклонной площадки направляющие участки. Изобретение касается также петли для дверного элемента, установленного с возможностью поворота на стеновом элементе, в частности для душевой перегородки, содержащей по меньшей мере одну первую, предназначенную для стенового элемента часть дверной петли, и одну вторую, предназначенную для дверного элемента часть дверной петли, которые соответственно выполнены как одно целое, или жестко соединены, или выполнены с возможностью соединения по меньшей мере с одним втулочным элементом. При этом чтобы гарантировать, чтобы дверная петля могла воспринимать нагрузку дверного элемента и усилие перемещения, согласно одному из вариантов осуществления изобретения предусмотрено,что по меньшей мере одна часть дверной петли выполнена как одно целое с втулочным элементом и образована элементом, полученным методом спекания. Для того чтобы обеспечить долгий срок службы механизма поворота, согласно другому варианту осуществления изобретения предусмотрено, что поверхность элемента, полученного методом спекания, подвергается обработке предпочтительно путем нанесения антикоррозионной защиты. Далее изобретение касается фурнитуры для дверного элемента душевой перегородки, установленного с возможностью поворота по любому из пп.1-10. Далее изобретение касается дверного элемента, установленного с помощью фурнитуры на стеновом элементе, в частности, для душевой перегородки, содержащей по меньшей мере одну первую, предназначенную для стенового элемента часть дверной петли, и одну вторую, предназначенную для дверного-1 017559 элемента часть дверной петли, которые выполнены соответственно как одно целое, или жестко соединены, или выполнены с возможностью соединения по меньшей мере с одним втулочным элементом, причем втулочные элементы обращенными друг к другу торцевыми поверхностями установлены с возможностью поворота вокруг или на осевом штифте. При этом предусмотрено, что первая, предназначенная для стенового элемента часть дверной петли, а также втулочный элемент, жестко соединенный или имеющий возможность соединения с этой частью дверной петли, и осевой штифт были расположены в соединяемой со стеновым элементом, корпусной части фурнитуры, которая имела бы сквозное отверстие для размещения втулочного элемента, соединенной со второй, предназначенной для дверного элемента частью дверной петли. Другими словами, это означает, что центр поворота (вращения) дверной петли перемещен внутрь соединяемой со стеновым элементом корпусной части фурнитуры, благодаря чему достигается возможность сокращения до минимума зазора между частью фурнитуры, расположенной на стеновом элементе,и крышкой, закрывающей части фурнитуры, расположенные на дверном элементе. Далее изобретение касается, по меньшей мере, частично прозрачного дверного элемента душевой перегородки, в частности стеклянного дверного элемента, с приклеенной на дверной элемент упорной частью фурнитуры, посредством которой дверной элемент установлен с возможностью поворота на соседнем элементе, в частности стеновом элементе. При этом чтобы наиболее полно удовлетворить возросшие требования, касающиеся дизайна санитарного помещения, согласно другому примеру осуществления изобретения предусмотрено, чтобы, по меньшей мере, частично прозрачный дверной элемент в области опорной поверхности упорной части фурнитуры имел, по меньшей мере, частично перекрывающую опорную поверхность визуальную защиту, причем эти требования выполнимы, в частности, тогда, когда визуальная защита полностью закрывает опорную поверхность. Конструктивно простое решение может быть достигнуто по другому варианту осуществления тогда, когда визуальная защита образована нанесенным на дверной элемент покрытием, причем согласно предпочтительному варианту осуществления изобретения предусмотрено, что нанесение покрытия выполнено методом трафаретной печати. Далее целью изобретения является, по меньшей мере, частично прозрачный боковой или дверной элемент душевой перегородки, в частности стеклянный элемент, на который с помощью по меньшей мере двух крепежных приспособлений установлен имеющий форму стержня держатель или устройство для вешания. Такого рода держатель или устройство для вешания сами по себе являются известными, причем принятый до сих пор способ монтажа крепежных приспособлений путем привинчивания, по меньшей мере, к частично прозрачному боковому или дверному элементу представляет собой визуально неудовлетворительное решение. Во избежание этого недостатка и для обеспечения привлекательного дизайна изобретением предусматривается, чтобы крепежные приспособления приклеивались на прозрачный боковой или дверной элемент. Благодаря этому одновременно достигается, что при монтаже крепежного приспособления можно учитывать различные требования пользователя, например, касающиеся высоты монтажа. По предпочтительному примеру осуществления крепежные приспособления приклеены на дверной элемент с помощью клея ультрафиолетового отверждения. Другие преимущества и частные варианты изобретения подробнее поясняются с помощью приведенного ниже описания фигур со ссылкой на представленные на чертеже примеры осуществления. Показано: фиг. 1 - схематично душевая перегородка,фиг. 2 а, фиг. 2b - первый пример осуществления дверной петли согласно изобретению, с дверным элементом, находящимся в различных положениях,фиг. 3 - пример осуществления, показанный на фиг. 2b, при открытом дверном элементе,фиг. 4 а - вторая, расположенная на адаптерном элементе, часть дверной петли,фиг. 4b - дверная петля согласно изобретению с первой частью дверной петли и второй, установленной на дверном элементе с помощью адаптерного элемента частью дверной петли,фиг. 4 с - пример осуществления, показанный на фиг. 4b, причем первая часть дверной петли установлена в корпусной части фурнитуры,фиг. 5 а-5 с - различные виды втулочной части, закрепляемой в первой части дверной петли,фиг. 6 а, 6b - втулочная часть, выполненная как одно целое со второй частью дверной петли,фиг. 7 - пример осуществления, показанный на фиг.6, с установленным внутри осевым штифтом,фиг. 8 - перспективное изображение дверной петли согласно изобретению,фиг. 9 - дверной элемент с нанесенной на него визуальной защитой,фиг. 10 - боковой элемент душевой перегородки с установленным на нем держателем или устройством для вешания. Представленная на фиг. 1 душевая перегородка 1 образована дверным элементом 3 и боковым элементом 4, которые расположены на стеновых элементах 2 по отношению друг к другу таким образом,-2 017559 что стеновые элементы 2 вместе с дверным элементом 3 и боковым элементом 4 образуют закрытую душевую кабину с прямоугольной формой поверхности поперечного сечения. При этом дверной элемент 3 с помощью двух дверных петель 5 установлен на стеновом элементе 2 с возможностью поворота, а на боковом элементе 4 смонтирован имеющий форму прутка или штанги держатель 22 или устройство для вешания. На фиг. 2 а и 2b показано соответственно поперечное сечение фурнитуры 28, с помощью которой дверной элемент 3 закреплен на стеновом элементе 2, причем два изображения отличаются только положением двух дверных элементов 3. Фурнитура 28 имеет дверную петлю с первой, закрепляемой на стеновом элементе 2 частью 6 дверной петли, и второй, соединенной с дверным элементом 3 частью 7 петли. При этом первая часть 6 дверной петли установлена в корпусной части 17 фурнитуры, которая закреплена на стеновом элементе 2 с помощью базовой пластины 27. Вторая часть 7 дверной петли с помощью адаптерной пластины 25, приклеенной к дверному элементу 3, закреплена таким образом, что можно регулировать и изменять положение дверного элемента 3 по отношению к части 7 дверной петли. Первая часть 6 дверной петли и вторая часть 7 дверной петли соединены с помощью втулочных элементов 8, 9, которые обращенными друг к другу торцевыми поверхностями установлены с возможностью поворота вокруг общего осевого штифта 10, причем втулочные элементы 3, 9, а также осевой штифт 10 установлены в корпусной части 17 фурнитуры. Т.е. ось поворота дверного элемента 3 расположена также внутри корпусной части 17 фурнитуры, так что, если смотреть спереди, между корпусной частью 17 фурнитуры и крышкой 26 второй части 7 дверной петли теперь виден только небольшой зазор величиной около 3 мм. На фиг. 3 представлен пример осуществления, показанный на фиг. 2b, в открытом положении дверного элемента 3, причем закрытое положение дверного элемента 3 изображено штриховой линией. Дверной элемент 3, установленный на осевой штифт 10, может открываться и закрываться на угол поворота, причем предлагаемый изобретением механизм закрывания гарантирует, что при движении дверного элемента 3 в направлении закрывания SR дверной элемент 3 на конечном участке ЕА пути закрывания автоматически, т.е. без приложения усилия извне, переводится в показанное штриховой линией закрытое положение. В представленном примере осуществления конечный участок ЕА пути закрывания соответствует углу приблизительно 30. В показанном примере выполнения механизм закрывания выполнен в виде механизма 11 опускания-подъема, т.е. дверной элемент 3 при открывании на угол приблизительно 30 поднимается, например, на 3-5 мм и затем удерживается на этом уровне до полного открывания. При закрывании дверного элемента 3 до угла закрывания 30 он будет закрываться на постоянной высоте, пока не опустится снова механизмом опускания-подъема на конечном участке ЕА пути закрывания под действием силы тяжести и, таким образом, закроется автоматически. На фиг. 4 а вторая часть 7 дверной петли выполнена как одно целое с втулочным элементом 9 и образована элементом 16, полученным методом спекания. В сквозном отверстии втулочного элемента 9 находится осевой штифт 10, в то время, как показано на фиг. 4b, втулочные элементы 8, 8' первой части 6 дверной петли установлены с возможностью поворота. Элемент 16, полученный методом спекания, закреплен с помощью части 7 дверной петли на адаптерной пластине 25 из алюминия. Как показано на фиг. 4b, выполненная как одно целое с втулочным элементом 9 часть 7 дверной петли с помощью адаптерной пластины 25 закреплена на упорной части 20 (фиг. 8), которая приклеена к дверному элементу 3, например, с помощью клея ультрафиолетового отверждения (УФ-клея). Крепление второй части 6 дверной петли на стеновом элементе 2 осуществляется с помощью базовой пластины 27, которая привинчивается к стеновому элементу 2 и посредством которой корпусная часть 17 фурнитуры может фиксироваться в определенном положении на стеновом элементе 2. Возможность поворота дверного элемента 3 обеспечивается шарнирным соединением втулочных элементов 8, 8' первой части 6 дверной петли с втулочным элементом 9 второй части 7 дверной петли,которые все вместе установлены с возможностью поворота вокруг осевого штифта 10, причем действующий между втулочными элементами 8, 8', 9 механизм 11 опускания-подъема встроен в корпусную часть 17 фурнитуры (фиг. 4 с). Положение дверного элемента 3 относительно адаптерной пластины 25 в показанном примере осуществления может изменяться, например, до 30 мм в горизонтальном направлении благодаря установке крепежных элементов 29 в продолговатых отверстиях 30. На фиг. 5 а-5 с представлен первый пример выполнения втулочного элемента 8. Практически прямоугольный втулочный элемент 8 имеет сквозное отверстие 31 для установки осевого штифта 10, а также сквозное отверстие 32 для установки крепежного элемента, с помощью которого втулочный элемент 8 крепится в корпусной части 17 фурнитуры, и это отверстие в показанном примере осуществления направлено практически перпендикулярно сквозному отверстию 31. На торцевых поверхностях 12 втулочного элемента 8 выполнена дугообразная наклонная площадка 13, имеющая наклонную поверхность 34, по которой скользит втулочный элемент 9 второй части 7 дверной петли при открывании и закрывании дверного элемента 3. На торцевой поверхности втулочного эле-3 017559 мента 8 выполнен клинообразный выступ 33, который при монтаже втулочного элемента 8 в корпусной части 17 фурнитуры попадает в соответствующий ему паз и таким образом обеспечивает геометрически замкнутую, без проскальзывания посадку втулочного элемента 8 в корпусной части 17 фурнитуры. Представленный на фиг. 6 а и 6b в перспективе и на виде сверху втулочный элемент 9 также имеет сквозное отверстие 35 для осевого штифта 10 и в представленном примере выполнен как одно целое со второй частью 7 петли, и вместе со второй частью 7 петли образован элементом 16, полученным методом спекания. Благодаря тому, что элемент 16 получен методом спекания, может быть гарантирована необходимая прочность, а также точность формы. При этом выяснилось, что является преимуществом, если поверхность полученного методом спекания элемента 16 будет подвержена обработке посредством нанесения антикоррозионной защиты. На торцевых поверхностях 14 втулочного элемента 9 выполнен наклонный направляющий участок 15, которым втулочный элемент 9 скользит при открывании и закрывании дверного элемента 3 по наклонной поверхности 34 наклонной площадки 13 втулочного элемента 8. Для крепления полученного методом спеканияэлемента на адаптерной пластине 25 вторая часть 7 петли имеет два сквозных отверстия 36 для установки крепежных элементов. Форма второй части 7 петли соответствует при этом форме адаптерной пластины 25, благодаря чему достигается точная без проскальзывания посадка второй части 7 петли на адаптерной пластине 25. На фиг. 7 представлен полученный методом спекания элемент 16, показанный на фиг. 6 а, 6b, с находящимся в сквозном отверстии 35 осевым штифтом 10. На фиг. 8 показано трехмерное изображение фурнитуры 28. При этом вторая часть 7 петли, которая выполнена как одно целое с втулочным элементом 9, закреплена с помощью адаптерной пластины 25 на части 20 фурнитуры. Часть 20 фурнитуры, выполненная из специальной нержавеющей стали, своей опорной поверхностью 19 приклеена к выполненному из стекла дверному элементу 3 с помощью УФклея, причем обеспечивается возможность взаимной горизонтальной перестановки дверного элемента 3 и адаптерной пластины 25 с помощью регулировочного винта 37. Первая часть 6 петли, которая в показанном примере выполнения содержит два втулочных элемента 8, 8', привинчена с помощью крепежного элемента к базовой пластине 27, которая привинчивается к стеновому элементу 2, и полностью находится в корпусной части 17 фурнитуры. Корпусная часть 17 фурнитуры имеет сквозное отверстие 18 для второй части 7 петли. Выступающий из корпусной части 17 фурнитуры участок второй части 7 петли, а также адаптерная пластина 25 закрыты крышкой 26 из алюминия, благодаря чему можно получить единую оптическую картину, так как при взгляде спереди видны только изготовленная также из алюминия корпусная часть 17 фурнитуры, а также крышка 26, между которыми остается зазор приблизительно 3 мм. Чтобы еще больше улучшить внешний вид конструкции, предлагаемой изобретением, дверной элемент 3 снабжен в области опорной поверхности 19 части 20 фурнитуры защитой от посторонних взглядов 21, которая в представленном примере осуществления нанесена методом трафаретной печати, так что, если смотреть с противоположной стороны, т.е. из внутреннего пространства, отделяемого душевой перегородкой, части фурнитуры не видны. На фиг. 10 показан держатель 22 или устройство для вешания, закрепленный на боковом элементе 4 душевой перегородки. При этом крепление держателя 22 или устройства для вешания на боковом элементе 4 осуществляется с помощью двух крепежных приспособлений 23, которые приклеены на, по меньшей мере, частично прозрачный боковой элемент 4 с помощью УФ-клея. Крепежные приспособления 23, изготовленные из нержавеющего материала, удерживают алюминиевую опору 24, которая может фиксироваться в определенном положении на соединительных частях 38, а также на основании стены 39 с возможностью передвижения в горизонтальном направлении. Представленные примеры осуществления дверной петли для крепления дверного элемента душевой перегородки с возможностью поворота, а также описанный пример держателя или устройства для вешания, разумеется, не следует понимать в ограниченном смысле, а только как отдельные примеры из многочисленных возможностей реализации идеи изобретения дверной петли с автоматически срабатывающим механизмом закрывания в виде механизма подъема-опускания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фурнитура для дверного элемента, установленного с возможностью поворота на стеновом элементе, содержащая по меньшей мере одну первую предназначенную для стенового элемента часть дверной петли и одну вторую предназначенную для дверного элемента часть дверной петли, которые соответственно выполнены как одно целое, или жестко соединены, или выполнены с возможностью жесткого соединения по меньшей мере с одним втулочным элементом, причем втулочный элемент, предназначенный для соединения со второй частью дверной петли, установлен на осевом штифте с возможностью поворота вокруг оси осевого штифта, отличающаяся тем, что первая предназначенная для стенового элемента (2) часть (6) дверной петли, а также втулочный элемент (8, 8'), выполненный как одно целое, или жестко соединенный, или выполненный с возможностью жесткого соединения с указанной частью (6)-4 017559 дверной петли, и осевой штифт (10) расположены в соединяемой со стеновым элементом (2) корпусной части (17) фурнитуры, которая имеет сквозное отверстие (18) для размещения втулочного элемента (9),выполненного как одно целое или жестко соединенного со второй предназначенной для дверного элемента (3) частью (7) дверной петли. 2. Фурнитура по п.1, отличающаяся тем, что дверная петля (5) имеет действующий на конечном участке (ЕА) пути закрывания механизм закрывания, посредством которого дверной элемент (3) приводится в закрытое положение без приложения внешнего усилия. 3. Фурнитура по п.2, отличающаяся тем, что механизм закрывания действует с угла поворотаменее 45, предпочтительно менее 30. 4. Фурнитура по п.2 или 3, отличающаяся тем, что механизм закрывания содержит механизм (11) опускания-подъема. 5. Фурнитура по любому из пп.2-4, отличающаяся тем, что механизм (11) опускания-подъема имеет выполненную на торцевой поверхности (12) соединенного с первой частью (6) дверной петли втулочного элемента (8) наклонную площадку (13) или участок наклонной площадки, по которой или по которому скользит соединенный со второй частью (7) дверной петли втулочный элемент (9) по меньшей мере на одном конечном участке (ЕА) пути открывания-закрывания поворотного дверного элемента (3). 6. Фурнитура по п.5, отличающаяся тем, что на торцевой поверхности (14) втулочного элемента (9) выполнен наклонный направляющий участок (15), соответствующий наклонной площадке (13) или участку наклонной площадки на торцевой поверхности (12) втулочного элемента (8). 7. Фурнитура по любому из пп.1-6, отличающаяся тем, что вторая часть (7) дверной петли выполнена как одно целое с втулочным элементом (9). 8. Фурнитура по любому из пп.1-7, отличающаяся тем, что дверная петля (5) имеет три, по существу, соосно расположенных втулочных элемента (8, 8', 9), причем верхний и нижний втулочный элемент(8, 8') жестко соединен или выполнен с возможностью соединения с первой предназначенной для стенового элемента (2) частью (6) дверной петли, а средний втулочный элемент (9) выполнен как одно целое со второй предназначенной для дверного элемента (3) частью (7) дверной петли. 9. Фурнитура по п.8, отличающаяся тем, что верхний и нижний втулочные элементы (8, 8'), по меньшей мере, на своих обращенных к среднему втулочному элементу (9) торцевых поверхностях (12) имеют наклонную площадку (13) или участок наклонной площадки, а средний втулочный элемент (9) на обеих торцевых поверхностях (14) имеет соответствующие наклонным площадкам (13) или участкам наклонной площадки направляющие участки (15). 10. Фурнитура по любому из пп.1-9, отличающаяся тем, что по меньшей мере часть (7) дверной петли выполнена как одно целое с втулочным элементом (9) методом спекания с образованием элемента(16). 11. Фурнитура по п.10, отличающаяся тем, что поверхность элемента (16) подвержена обработке предпочтительно путем нанесения антикоррозионной защиты. 12. Дверной элемент душевой кабины, выполненный, по меньшей мере, частично прозрачным, отличающийся тем, что он содержит прикрепленную к дверному элементу (3) фурнитуру (28) по любому из пп.1-11, посредством которой дверной элемент (3) установлен с возможностью поворота на стеновом элементе (2). 13. Дверной элемент по п.12, отличающийся тем, что, по меньшей мере, частично прозрачный дверной элемент (3) в области опорной поверхности (19) упорной части (20) фурнитуры (28) имеет, по меньшей мере, частично перекрывающую опорную поверхность (19) визуальную защиту (21). 14. Дверной элемент по п.13, отличающийся тем, что визуальная защита (21) полностью закрывает опорную поверхность (19). 15. Дверной элемент по п.13 или 14, отличающийся тем, что визуальная защита (21) образована нанесенным на дверной элемент (3) покрытием. 16. Дверной элемент по п.15, отличающийся тем, что нанесение покрытия выполнено методом трафаретной печати. 17. Дверной элемент по любому из пп.12-16, отличающийся тем, что на дверном элементе (4) установлен с помощью по меньшей мере двух крепежных приспособлений имеющий форму стержня держатель или устройство для вешания, причем крепежные приспособления (23) приклеены на, по меньшей мере, частично прозрачный боковой или дверной элемент (4, 3). 18. Дверной элемент по п.17, отличающийся тем, что крепежные приспособления (23) приклеены на боковой или дверной элемент (4, 3) с помощью клея ультрафиолетового отверждения.
