Предмет одежды

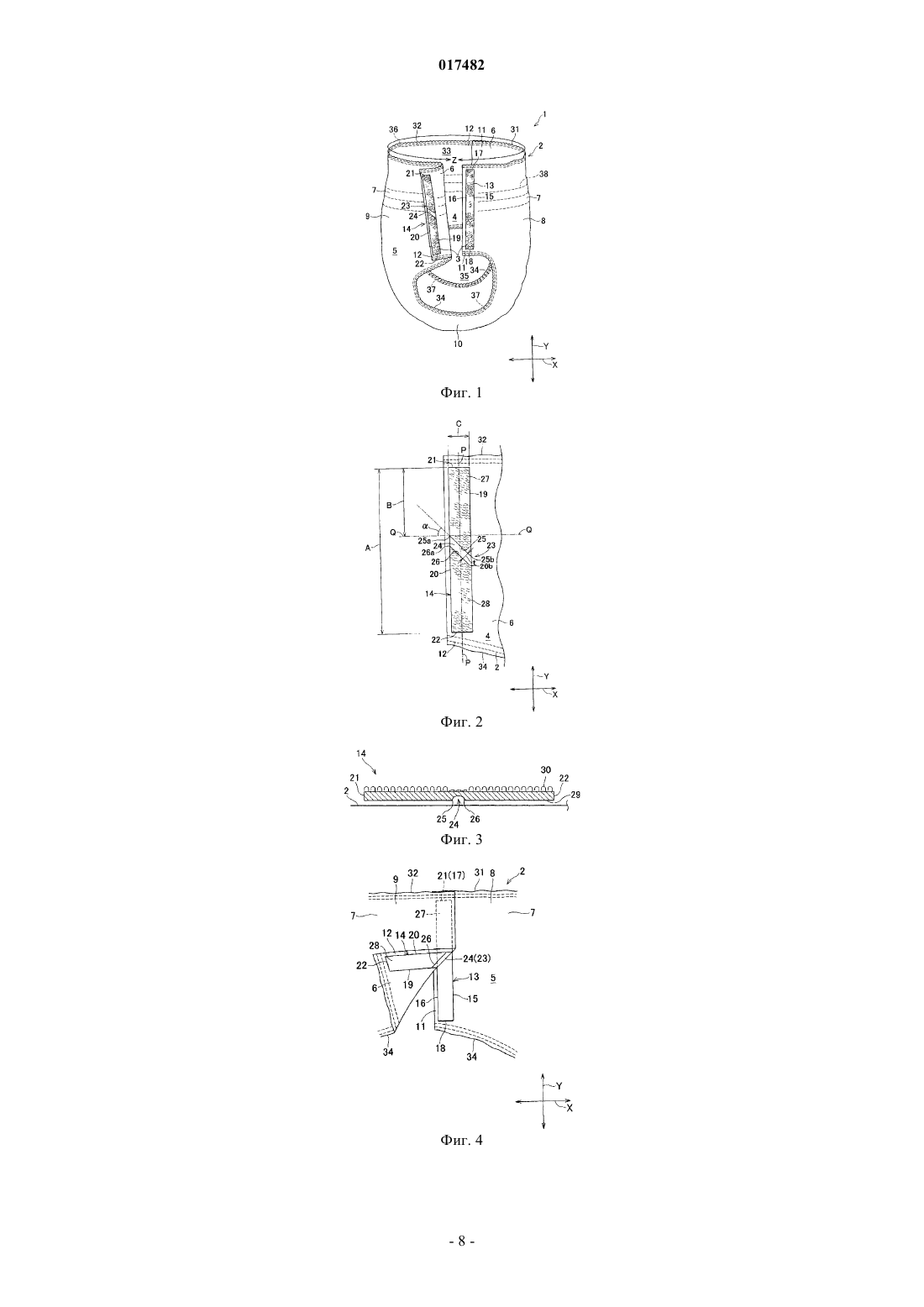

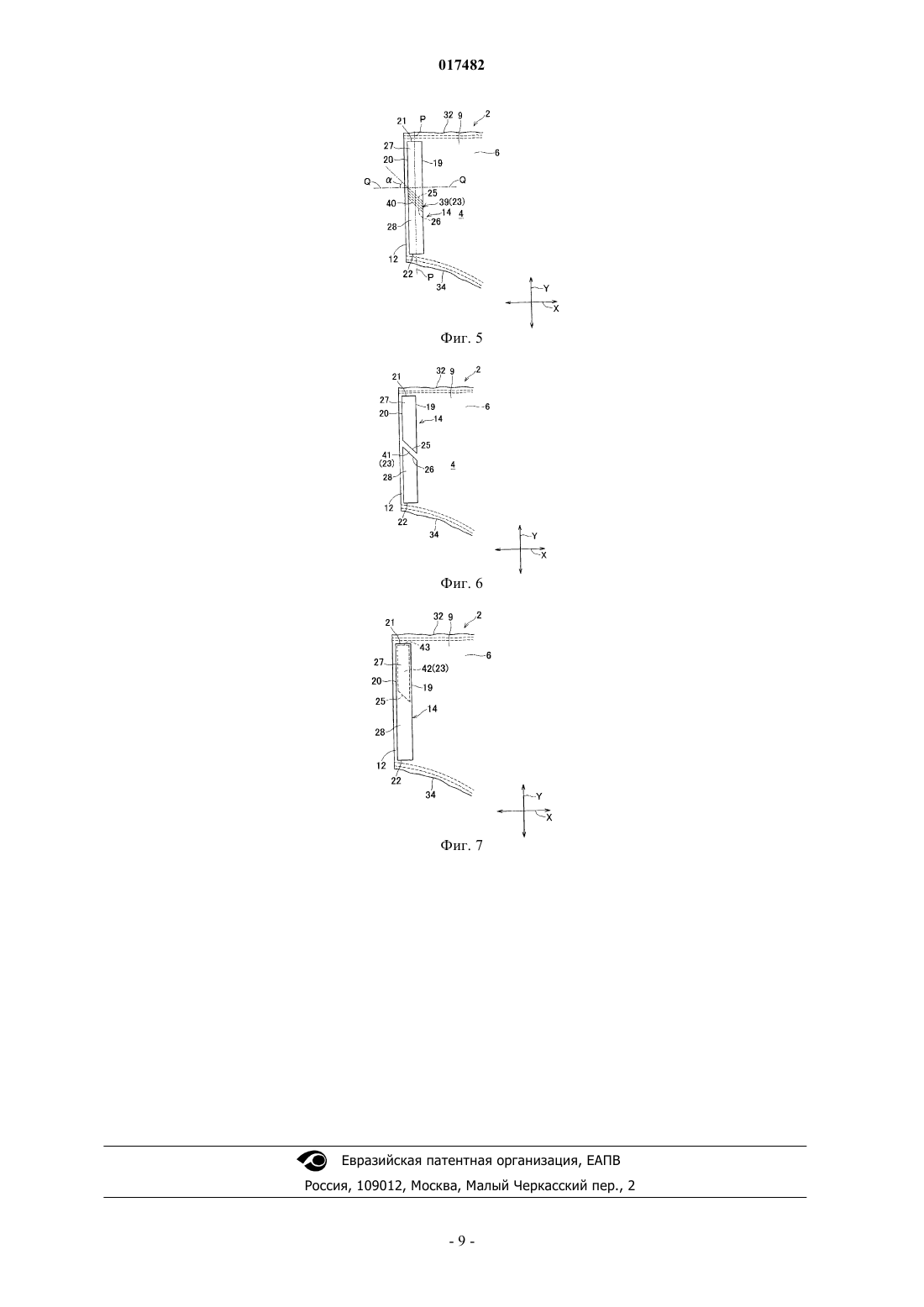

Предмет одежды, обеспечивающий простое и правильное скрепление передней поясной области и задней поясной области. Подгузник (1) содержит первый крепежный элемент (13) и второй крепежный элемент (14), выполненный с возможностью скрепления с частями передней боковой и задней боковой кромок (11, 12) передней и задней поясных областей (8, 9). Второй крепежный элемент (14) оснащен на его задней боковой кромке (12) складывающими средствами (23) для обеспечения возможности складывания второго крепежного элемента (14) вдоль складывающейся области (24), так что элементы (13) и (14) могут быть скреплены друг с другом в их верхних боковых кромках (17, 21) при удерживании элемента (14) в сложенном состоянии. После скрепления кромок(17, 21) сложенные нижние боковые кромки (18, 22) отворачивают и скрепляют друг с другом. Непреднамеренное скрепление нижних боковых кромок (17, 21) элементов (13, 14) может быть предотвращено. 017482 Область техники Настоящее изобретение относится к предметам одежды и, в частности, к таким предметам одежды,как подгузники одноразового использования, трусы для приучения к туалету, трусы для страдающих недержанием или чехлы для подгузников и т.п. Уровень техники Подгузники одноразового использования, имеющие переднюю и заднюю поясные области, соединенные вместе вдоль поперечно противоположных боковых кромок подгузников, известны, например, изJP 2002-532147W. Согласно JP 2002-532147W подгузник содержит влагопоглощающий корпус, содержащий, в свою очередь, переднюю и заднюю поясные области, промежностную область, внутреннюю сторону, обращенную к коже пользователя, внешнюю сторону, обращенную к одежде пользователя,крючковые элементы и петельные элементы, расположенные вдоль боковых кромок передней и задней поясных областей. В частности, петельные элементы расположены на внешней стороне передней поясной области, обращенной к одежде пользователя, вдоль ее поперечно противоположных боковых кромок, а крючковые элементы расположены на внутренней стороне задней поясной области, обращенной к коже пользователя, вдоль ее поперечно противоположных боковых кромок, так что эти крючковые и петельные элементы могут быть скреплены друг с другом для формирования подгузника в форме трусов. Патентный документ 1: JP 2002-532147W Раскрытие изобретения Задача, решаемая изобретением Согласно настоящему изобретению крючковые и петельные элементы проходят в продольном направлении вдоль поперечно противоположных боковых кромок передней и задней поясных областей соответственно. Длины крючковых и петельных элементов выбирают по существу равными длинам соответствующих боковых кромок для увеличения площади, на которой эти элементы оказываются скрепленными друг с другом, и, таким образом, для усиления эффекта скрепления. Операцию скрепления крючка с петлей осуществляют, например, как описано далее. Вначале скрепляют продольно верхний конец крючкового элемента с соответствующим верхним концом петельного элемента для размещения и последующего скрепления остальных частей соответствующих элементов друг с другом. Однако продольно нижние части соответствующих элементов оказываются непреднамеренно скрепленными друг с другом при размещении верхних концов, что приводит к неровному скреплению. Для исправления этого недостатка следует открепить друг от друга непреднамеренно скрепленные части и попытаться скрепить эти части друг с другом таким образом, чтобы обеспечить их надлежащее размещение, т.е. ровное скрепление. В этом отношении крепежные средства, используемые для скрепления подгузников одноразового использования, не позволяют устранить недостаток, связанный с затратами времени и усилий при обращении с крепежными средствами. Этот недостаток особенно характерен в подгузниках больших размеров для взрослых. Настоящее изобретение позволяет устранить вышеуказанный недостаток посредством создания усовершенствованного предмета одежды, в котором может быть легко выполнено скрепление передней поясной области и задней поясной области друг с другом. Решение указанной задачи В соответствии с настоящим изобретением раскрыт предмет одежды, содержащий влагопоглощающий корпус, имеющий продольное направление, поперечное направление, внутреннюю сторону,обращенную к коже пользователя, внешнюю сторону, обращенную к одежде пользователя, переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, и крепежные средства, выполненные с возможностью прикрепления передней и задней поясных областей друг к другу, а также открепления их друг от друга вдоль соответствующих пар их боковых кромок, расположенных друг напротив друга в поперечном направлении и проходящих в продольном направлении. Настоящее изобретение отличается тем, что крепежные средства содержат первый крепежный элемент и второй крепежный элемент, которые при соединении передней и задней поясных областей друг с другом размещаются внутри и снаружи, если смотреть в окружном направлении, соответственно, причем первый крепежный элемент присоединен к боковым кромкам, так чтобы проходить в продольном направлении, и имеет соответственно внутренние и внешние боковые кромки, расположенные друг напротив друга в поперечном направлении, а второй крепежный элемент присоединен к боковым кромкам, так чтобы проходить в продольном направлении, и имеет соответственно внутренние и внешние боковые кромки, расположенные друг напротив друга в поперечном направлении, причем второй крепежный элемент выполнен с возможностью скрепления с первым крепежным элементом, а также открепления от него, и вместе с боковыми кромками, к которым присоединен указанный второй крепежный элемент,оснащен складывающими направляющими средствами для облегчения складывания второго крепежного элемента вдоль складывающихся областей, образованных складывающими направляющими средствами. Согласно одному предпочтительному варианту реализации складывающаяся область проходит от внешней боковой кромки к внутренней боковой кромке таким образом, что угол между указанной складывающейся областью и прямой, перпендикулярной продольной центральной оси, разделяющей второй-1 017482 крепежный элемент пополам по его протяженности в поперечном направлении, составляет от 30 до 60. Согласно еще одному предпочтительному варианту реализации второй крепежный элемент содержит верхний и нижний концы, расположенные друг напротив друга в продольном направлении и проходящие в поперечном направлении, и складывающуюся область, имеющую конец, лежащий на внешней боковой кромке, и конец, лежащий на внутренней боковой кромке, причем конец, лежащий на внешней боковой кромке, расположен ближе к верхнему концу, чем конец, лежащий на внутренней боковой кромке, так что складывающаяся область проходит наклонно от конца на внешней боковой кромке к концу на внутренней боковой кромке. Согласно еще одному предпочтительному варианту реализации складывающие направляющие средства формируют путем термообработки. Согласно еще одному предпочтительному варианту реализации складывающие направляющие средства содержат область с разрезами. Согласно еще одному предпочтительному варианту реализации складывающие направляющие средства содержат разделительную область, которую формируют путем частичного отрезания второго крепежного элемента. Согласно еще одному предпочтительному варианту реализации складывающие направляющие средства содержат элемент большой жесткости, присоединенный ко второму крепежному элементу. Технический результат Складывающие направляющие средства, расположенные на втором крепежном элементе, обеспечивают скрепление верхней области второго крепежного элемента, удерживаемого в сложенном состоянии,с первым крепежным элементом. После скрепления верхней области второго крепежного элемента с первым крепежным элементом нижняя область может быть отвернута и скреплена с первым крепежным элементом. Таким образом, нижняя область второго крепежного элемента не оказывается непреднамеренно скрепленной с первым крепежным элементом при скреплении верхней области второго крепежного элемента с первым крепежным элементом. Складывающаяся область проходит под углом , составляющим от 30 до 60, относительно прямой, перпендикулярной продольной центральной оси второго крепежного элемента, а второй крепежный элемент может быть сложен вдоль этой складывающейся области. Таким образом, второй крепежный элемент может равномерно складываться и удерживаться в сложенном состоянии. Конец складывающейся области, лежащий на внешней боковой кромке, расположен сбоку над концом, лежащим на внутренней боковой кромке, так что складывающаяся область проходит наклонно вниз от внешней боковой кромки к внутренней боковой кромке. Таким образом, второй крепежный элемент,нижняя область которого отвернута наружу, может быть равномерно скреплен с первым крепежным элементом. Краткое описание фигур На фиг. 1 показано перспективное изображение первого варианта реализации подгузника в соответствии с настоящим изобретением. На фиг. 2 представлена схема, на которой подробно показан второй крепежный элемент. На фиг. 3 показано сечение по продольной центральной оси Р-Р, показанной на фиг. 2. На фиг. 4 представлена схема, на которой показаны скрепленные друг с другом передняя и задняя поясные области. На фиг. 5 представлена схема, на которой частично показан второй вариант реализации настоящего изобретения. На фиг. 6 представлена схема, на которой частично показан третий вариант реализации настоящего изобретения. На фиг. 7 представлена схема, на которой частично показан четвертый вариант реализации настоящего изобретения. Обозначения не фигурах 1 - подгузник; 2 - влагопоглощающий корпус; 3 - крепежные средства; 4 - внутренняя сторона, обращенная к коже пользователя; 5 - внешняя сторона, обращенная к одежде пользователя; 8 - передняя поясная область; 9 - задняя поясная область; 10 - промежностная область; 11 - поперечно противоположные боковые кромки передней поясной области; 12 - поперечно противоположные боковые кромки задней поясной области; 13 - первый крепежный элемент; 14 - второй крепежный элемент; 15 - внутренняя боковая кромка; 16 - внешняя боковая кромка;-2 017482 19 - внутренняя боковая кромка; 20 - внешняя боковая кромка; 21 - верхний конец; 22 - нижний конец; 23 - складывающие направляющие средства; 24 - складывающаяся область; 25a - конец; 25b - конец; 39 - область с разрезами; 41 - разделительная область; 42 - элемент большой жесткости X поперечное направление;Z - окружное направление. Описание наилучшего способа работы изобретения Первый вариант реализации На фиг. 1-4 показан первый вариант реализации настоящего изобретения на примере подгузника для взрослого. Как показано на фиг. 1, подгузник 1 содержит влагопоглощающий корпус 2 и крепежные средства 3. Влагопоглощающий корпус 2 имеет продольное направление Y, поперечное направление X,окружное направление Z, внутреннюю сторону 4, обращенную к коже пользователя, и внешнюю сторону 5, обращенную к одежде пользователя. Корпус 2 содержит внутренний лист 6, образующий внутреннюю сторону 4, обращенную к коже пользователя, внешний лист 7, образующий внешнюю сторону 5, обращенную к одежде пользователя, и влагопоглощающую сердцевину (не показано), расположенную между этими внутренним и внешним листами 6, 7. Внутренний лист 6 может быть сформирован, например, на основе влагонепроницаемого нетканого материала, внешний лист 7 может быть сформирован, например,на основе влагонепроницаемой пленки, а влагопоглощающая сердцевина может быть сформирована, например, на основе смеси пульпы пушка и сверхпоглощающих полимерных частиц. В целом материалы для этих составляющих частей могут быть выбраны из материалов, обычно используемых в соответствующей области техники. Конфигурация такого влагопоглощающего корпуса 2 включает переднюю поясную область 8, заднюю поясную область 9 и промежностную область 10, проходящую между передней и задней областями 8, 9. Передняя область 8 содержит боковые кромки 11, расположенные друг напротив друга в поперечном направлении X и проходящие в продольном направлении Y, а задняя область 9 содержит боковые кромки 12, расположенные друг напротив друга в поперечном направлении X и проходящие в продольном направлении Y. Внешний лист 7 оснащен вдоль боковых кромок 11 передней поясной области крепежными элементами 13, содержащими каждый петельные элементы, присоединенные к ним посредством приклеивания или сварки. Внутренний лист 6 оснащен вдоль боковых кромок 12 задней поясной области вторыми крепежными элементами 14, содержащими каждый крючковые элементы, выполненные с возможностью скрепления с соответствующими первыми крепежными элементами 13 и открепления от них, причем эти элементы 14 также могут быть присоединены к элементам 13 посредством приклеивания или сварки. Первые крепежные элементы 13 вместе с соответствующими вторыми крепежными элементами 14 образуют крепежные элементы 3 в соответствии со вторым аспектом настоящего изобретения. Первые и вторые крепежные элементы 13, 14 соответственно имеют по существу те же размеры,что размеры боковых кромок 11, 12 передней и задней поясных областей соответственно, при измерении в продольном направлении. Первые крепежные элементы 13 содержат внутренние и внешние боковые кромки 15, 16, расположенные друг напротив друга в поперечном направлении X и проходящие в продольном направлении Y, и верхние и нижние концы 17, 18, расположенные друг напротив друга в продольном направлении Y и проходящие в поперечном направлении X. Вторые крепежные элементы 14 содержат внутренние и внешние боковые кромки 19, 20, расположенные друг напротив друга в поперечном направлении X и проходящие в продольном направлении Y, и верхние и нижние концы 21, 22, расположенные друг напротив друга в продольном направлении Y и проходящие в поперечном направленииX. Внутренние боковые кромки 15, 19 расположены сбоку от внешних боковых кромок 16, 20 в направлении внутренней части корпуса 2, если смотреть в поперечном направлении X. На фиг. 2 подробно показан второй крепежный элемент 14. Как показано, второй крепежный элемент 14 оснащен складывающими направляющими средствами 23, облегчающими складывание второго крепежного элемента 14. В качестве второго крепежного элемента 14 используют термопластический элемент, сформированный на основе полиолефиновой смолы, в частности смеси полипропилена и полиэтилена. Складывающие направляющие средства 23 содержат складывающуюся область 24, сформированную путем термообработки второго крепежного элемента 14. Складывающаяся область 24, полученная путем термообработки второго крепежного элемента 14, обладающего термической пластичностью,имеет относительно большую жесткость и относительно малую толщину в сравнении с остальной областью, не подвергаемой термообработке. Такие различные жесткость и толщина обеспечивают более про-3 017482 стое складывание складывающейся области 24. Складывающаяся область 24 содержит верхнюю линию сгиба 25, расположенную сбоку в направлении верхнего конца 21, и нижнюю линию сгиба 26, расположенную сбоку в направлении нижнего конца 22, так что второй крепежный элемент 14 может быть сложен между верхней линией 25 сгиба и нижней линией сгиба 26. Расстояние t от верхней линии 25 сгиба до нижней линии 26 сгиба составляет от 3 до 20 мм. Если расстояние t составляет менее 3 мм, это расстояние t оказывается меньше толщины второго крепежного элемента 14, вследствие чего равномерное складывание второго крепежного элемента 14 является затруднительным. Если расстояние t, напротив, превосходит 20 мм, область, не скрепленная с первым крепежным элементом 13, оказывается недопустимо большой, вследствие чего передняя и задняя области 8, 9 могут открепляться друг от друга. Верхняя и нижняя линии 25, 26 сгиба соответственно проходят от внешней боковой кромки 20 к внутренней боковой кромке 19 и содержат соответственно концы 25 а, 26 а, лежащие на внешней боковой кромке 20, и концы 25b, 26b, лежащие на внутренней боковой кромке 19. Верхняя и нижняя линии 25, 26 проходят по существу параллельно друг другу, а концы 25 а, 26 а на внешней боковой кромке 20 расположены сбоку от концов 25b, 26b на внутренней боковой кромке 19 в направлении верхнего конца 21. Более конкретно, складывающаяся область 24 проходит наклонно относительно продольной центральной оси Р-Р, разделяющей пополам второй крепежный элемент 14 по его протяженности в направлении X. Более конкретно, складывающаяся область 24 проходит под углом , составляющим предпочтительно от 30 до 60 и наиболее предпочтительно 45, относительно прямой, проходящей перпендикулярно продольной центральной оси Р-Р. Размер А второго крепежного элемента 14 от верхнего конца 21 до нижнего конца 22 в продольном направлении Y составляет приблизительно 130 мм, а расстояние В от верхнего конца 21 до конца 25 а,лежащего на внешней боковой кромке 20, составляет приблизительно от 10 до 50 мм. Расстояние С от внутренней боковой кромки 19 до внешней боковой кромки 20 составляет приблизительно 15 мм. Следует отметить, что эти размеры и типы используемых материалов могут быть выбраны подходящими в зависимости от размера подгузника. Второй крепежный элемент 14 разделен вблизи образующей границу складывающейся области 24 на верхнюю область 27, лежащую на стороне верхнего конца 21, и нижнюю область 28, лежащую на стороне нижнего конца 22. На фиг. 3 показано сечение по продольной центральной оси Р-Р, обозначенной на фиг. 2. Второй крепежный элемент 14 нагрет при температуре приблизительно 120 С под давлением со стороны, на которой элемент 14 присоединен посредством связующего к корпусу 2. Благодаря своей термопластичности крепежный элемент 14 плавится на некоторых участках при нагревании под давлением с образованием вогнутого желобка. В то же время оснащенная крючками поверхность 30 второго крепежного элемента 14 также сжимается, а крючковые элементы оказываются сплющенными на некоторых участках. Площадь второго крепежного элемента 14, некоторые участки которого нагреваются и сжимаются, образует складывающуюся область 24. Складывающаяся область 24 имеет большую жесткость и меньшую толщину, чем остальная область. Вследствие этого второй крепежный элемент 14 может быть легко сложен вдоль складывающейся области 24. Эти первый и второй крепежные элементы 13, 14 могут быть скреплены друг с другом для соединения передней поясной области 8 с задней поясной областью 9 и, таким образом, формирования подгузника 1 в форме трусов, как показано на фиг. 1. В подгузнике 1 типа трусов поясное отверстие 33 образовано соответствующими верхними кромками 31, 32 передней и задней областей 8, 9, т.е. кромками, совместно формирующими наружную кромку поясного отверстия 33 и пару отверстий 35 для ног, образованных поперечно противоположными боковыми кромками 34, 34 промежностной области 10, т.е. кромками, выполненными с возможностью формирования наружных кромок соответствующих отверстий 35 для ног. Передняя и задняя половины 31, 32 наружной кромки поясного отверстия оснащены поясными эластичными элементами 36, присоединенными к ним в растянутом состоянии, так чтобы проходить вдоль этих половин 31, 32 наружной кромки поясного отверстия. Наружные кромки 34 отверстий для ног оснащены ножными эластичными элементами 37, присоединенными к ним в растянутом состоянии, так чтобы проходить вдоль этих наружных кромок 34 соответственно. Эластичные элементы 36 и эластичные элементы 37 содержат каучуковые нити, благодаря чему необходимое прилегание передней и задней половин 31, 32 наружной кромки поясного отверстия и соответствующих наружных кромок 34 отверстий для ног может быть обеспечено посредством стягивающего усилия этих каучуковых нитей. Передняя и задняя области 8, 9 оснащены по существу в их средних частях, если смотреть в продольном направлении Y, вспомогательными эластичными элементами 38, присоединенными к ним в растянутом состоянии, для улучшения прилегания подгузника 1 к телу пользователя. Вспомогательный эластичный элемент 38 проходит вокруг талии пользователя в окружном направлении Z и содержит каучуковые нити, расположенные с промежутком в продольном направлении Y, так что стягивающее усилие этих каучуковых нитей может обеспечивать прилегание соответствующих средних частей передней и задней поясных областей к телу пользователя. Для формирования эластичного элемента 36, эластичного элемента 37 и вспомогательного эластич-4 017482 ного элемента 38 можно использовать натуральный каучук или синтетический каучук, такой как синтетический каучук, изготовленный на основе полиуретана, и можно изготавливать эти эластичные элементы в форме эластизированного волокнистого нетканого материала или эластизированного пластмассового листа вместо каучуковых нитей. В подгузнике 1 первые крепежные элементы 13 и вторые крепежные элементы 14 скрепляют друг с другом, как далее описано со ссылкой на фиг. 4. Каждый из вторых крепежных элементов 14, лежащих снаружи, если смотреть в окружном направлении Z, скрепляют с соответствующим первым крепежным элементом 13, лежащим внутри, если смотреть в окружном направлении Z, т.е. лежащим на стороне тела пользователя. Для выполнения такого скрепления второй крепежный элемент 14 может быть предварительно сложен вдоль складывающейся области 24. Отличие жесткости и толщины складывающейся области 24 от жесткости и толщины остальной области обеспечивает более простое складывание второго крепежного элемента 14 вдоль этой складывающейся области 24. Складывающаяся область 24 наклонно проходит вниз от внешней боковой кромки 20 к внутренней боковой кромке 19, что также обеспечивает более простое складывание нижней области 28 наружу в окружном направлении Z. Отворачивание наружу нижней области 28 в окружном направлении Z происходит легче, чем складывание внутрь. Таким образом, можно предотвратить непреднамеренное скрепление нижней области 28 с первым крепежным элементом 13 и, кроме того, защитить кожу пользователя от повреждений крючковыми элементами, расположенными на нижней области 28. Как описано выше, складывающаяся область 24 проходит под углом , составляющим предпочтительно от 30 до 60 с осью Q-Q. Если этот уголвыбран меньше 30, надлежащее складывание нижней области 28 является затруднительным, в результате чего нижняя область 28 будет частично перекрывать верхнюю область 27. В дополнение к этому недостатку наружная кромка 34 соответствующего отверстия для ног будет препятствовать складыванию нижней области 28. Если уголвыбран больше 60, расстояние, измеряемое в продольном направлении Y, на котором верхняя область 27 скреплена с первым крепежным элементом 13, существенно увеличивается, вследствие чего правильное скрепление верхней области 27 с первым крепежным элементом 13 является затруднительным. Когда нижняя область 28 сложена таким образом, верхний конец 21 второго крепежного элемента 14 выравнивают относительно верхнего конца 17 первого крепежного элемента 13, после чего скрепляют верхнюю область 27 второго крепежного элемента 14 с первым крепежным элементом 13. Как показано на фиг. 4, на этапе скрепления верхней области 27 со вторым крепежным элементом 14 нижняя область 28 не должна непреднамеренно скрепляться с первым крепежным элементом 13, поскольку нижняя область 28 отвернута наружу. После того как верхняя область 27 была прочно скреплена с первым крепежным элементом 13, нижняя область 28 может быть развернута в начальное положение и затем скреплена с первым крепежным элементом 13. На этом этапе обеспечивается надежное скрепление нижней области 28 с первым крепежным элементом 13 в требуемом положении без появления нежелательного смещения,поскольку верхняя область 27 уже надежно скреплена с первым крепежным элементом 13. Таким образом, наличие складывающих направляющих средств 23 позволяет осуществить простое и надежное скрепление второго крепежного элемента 14 с первым крепежным элементом 13. Как описано выше, размер В второго крепежного элемента 14 от верхнего конца 21 до конца 25 а,лежащего на внешней боковой кромке 20, составляет приблизительно от 10 до 50 мм. Если размер В составляет менее 10 мм, сила скрепления между верхней областью 27 и первым крепежным элементом 13 оказывается недостаточной для удержания верхней области в соединении с первым крепежным элементом 13 при скреплении нижней области 28 с первым крепежным элементом 13. Если размер В, напротив,составляет более 50 мм, правильное скрепление верхней области 27 с первым крепежным элементом 13 является затруднительным. Наличие складывающих направляющих средств 23 вдоль каждой из боковых кромок 12 задней поясной области увеличивает комфорт при носке подгузника 1. Когда подгузник 1 надет на тело пользователя, складывающие направляющие средства 23 оказываются более податливыми, чем остальная часть,перемещениям тела пользователя и принимают форму тела пользователя. В отсутствие складывающих направляющих средств 23 жесткость первого и второго крепежных элементов 13, 14 приводит к уменьшению комфорта при носке. Хотя первый и второй крепежные элементы 13, 14 содержат, как описано выше, петельные элементы и крючковые элементы соответственно, возможен также вариант реализации, в котором первый крепежный элемент 13 содержит крючковые элементы, а второй крепежный элемент 14 содержит петельные элементы. Однако следует отметить, что жесткость крючковых элементов обычно больше жесткости петельных элементов. Вследствие этого в предпочтительном варианте реализации крючковые элементы,имеющие большую жесткость, вдавливают в петельные элементы и получают, таким образом, относительно прочное скрепление. Крепежные средства 3 не ограничиваются таким сочетанием первого и второго крепежных элементов 13, 14, и также может использоваться лента на основе адгезива, склеивающего при надавливании, при условии что передняя и задняя области 8, 9 могут быть скреплены друг с другом, а также откреплены друг от друга.-5 017482 Хотя согласно этому варианту реализации в качестве средств 23 используют вторые крепежные элементы 14, также можно оснастить первые крепежные элементы 13 средствами 23. Если первый и второй крепежные элементы 13, 14 оснащены средствами 23, операция скрепления выполняется еще проще. Хотя согласно этому варианту реализации первый крепежный элемент 13 присоединен непосредственно к внешнему листу 7, а второй крепежный элемент 14 присоединен непосредственно к внутреннему листу 6, также возможно использовать отдельные удерживающие листы для этих крепежных элементов и присоединять эти удерживающие листы к внутреннему листу 6 и внешнему листу 7. Хотя согласно этому варианту реализации вторые крепежные элементы 14 присоединяют к боковым кромкам 12 задней поясной области после формирования складывающих направляющих средств 23 на вторых крепежных элементах 14, также можно формировать складывающие направляющие средства 23 после присоединения крепежных элементов 14 к боковым кромкам 12 задней поясной области. Второй вариант реализации На фиг. 5 показан второй вариант реализации настоящего изобретения, в котором внутренняя сторона 4 подгузника 1 обращена к коже пользователя. Этот второй вариант реализации отличается от первого варианта реализации средствами 23, в то время как другие составляющие части аналогичны составляющим частям в первом варианте реализации, и описание таких частей далее опускается. Согласно этому варианту реализации складывающие направляющие средства 23 выполнены в виде области 39 с разрезами, расположенными на втором крепежном элементе 14 и боковых кромках 12 задней поясной области корпуса 2. Область 39 с разрезами содержит пять рядов 40 разрезов, расположенных по существу параллельно друг другу, причем в каждом ряду разрезы расположены на равных промежутках. Длина отдельного разреза в каждом из рядов 40 равна приблизительно 3 мм, а расстояние между каждой парой смежных рядов составляет приблизительно 3 мм. Область 39 с разрезами формируют, например, путем подачи боковых кромок 12 задней поясной области корпуса 2 одновременно со вторыми крепежными элементами 14,присоединенными к соответствующим боковым кромкам 12, на передаточный механизм, оснащенный резцом. Складывающие направляющие средства 23, выполненные в форме области 39 с разрезами, расположены таким же образом, как и в первом варианте реализации. Уголскладывающейся области 24 определяется углом, образованным между одним рядом 40 разрезов и осью Q-Q. Область 39 с разрезами имеет меньшую жесткость в сравнении с остальной областью и соответственно является более гибкой, чем остальная область. Вследствие этого верхняя область 27 может быть скреплена с первым крепежным элементом 13 после отворачивания нижней области 28 наружу, благодаря чему второй крепежный элемент 14 может быть легко и надежно скреплен с первым крепежным элементом 13. Хотя согласно этому варианту реализации ряды 40 разрезов формируют после присоединения второго крепежного элемента 14 к корпусу 2, также можно присоединять вторые крепежные элементы 14 к корпусу 2 после оснащения вторых крепежных элементов 14 рядами 40 разрезов. В этом случае ряды 40 разрезов формируют только на вторых крепежных элементах 14 и не формируют их на корпусе 2. Размер каждого разреза и количество рядов 40 разрезов не ограничены этим вариантом реализации и могут быть выбраны подходящим образом. На фиг. 6 показан третий вариант реализации настоящего изобретения, в котором складывающие направляющие средства 23 выполнены в форме разделительной области 41, разделяющей верхнюю область 27 и нижнюю область 28 второго крепежного элемента 14 друг от друга. Другие составляющие части аналогичны составляющим частям в первом варианте реализации, и описание таких частей далее опускается. В разделительной области 41 второй крепежный элемент 14 частично отрезают для формирования средств 23. На втором крепежном элементе 14 на стороне верхней области 27 вблизи разделительной области 41 формируют верхнюю линию 25 сгиба, а на стороне нижней области 28 - нижнюю линию 26 сгиба. Средства 23 размещают тем же образом, что и в первом варианте реализации. Согласно этому варианту реализации второй крепежный элемент 14 расположен вне разделительной области 41, формирующей средства 23, что позволяет уменьшить жесткость разделительной области 41 в сравнении с остальной областью. Вследствие этого второй крепежный элемент 14 может легко складываться вблизи разделительной области 41. На фиг. 7 показан четвертый вариант реализации настоящего изобретения, в котором складывающие направляющие средства 23 содержат элемент 42 большой жесткости, расположенный в верхней области 27 второго крепежного элемента 14. Другие составляющие части аналогичны составляющим частям в первом варианте реализации, и их описание далее опускается. Элемент 42 может быть сформирован, например, листовым элементом, таким как нетканый материал, тканый материал или пленка, и расположен между вторым крепежным элементом 14 и внутренним листом 6. Элемент 42 имеет верхний конец 43, по существу соответствующий верхнему концу второго крепежного элемента 14, и нижний конец, выполняющий функцию линии 25 сгиба. Ясно, что верхняя линия-6 017482 25 сгиба также выполняет функцию нижней линии сгиба, которую не формируют в этом варианте реализации. Согласно этому варианту реализации верхняя область 27 образована вторым крепежным элементом 14 и элементом 42, а нижняя область 28 образована только вторым крепежным элементом 14. Благодаря такой специальной конфигурации различная жесткость этих верхней и нижней областей 27, 28 облегчает складывание второго крепежного элемента 14 вблизи верхней линии 25 сгиба. Хотя согласно этому варианту реализации элемент 42 расположен на всей верхней области 27,можно разместить элемент 42 только вблизи верхней линии 25 сгиба. Также можно разместить элемент 42 на стороне нижней области 28, так чтобы нижняя область 28 и верхняя область 27 имели различную жесткость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды, содержащий влагопоглощающий корпус, имеющий продольное направление,поперечное направление, внутреннюю сторону, обращенную к коже пользователя, внешнюю сторону,обращенную к одежде пользователя, переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, и крепежные средства, выполненные с возможностью скрепления указанных передней и задней поясных областей друг с другом, а также открепления их друг от друга вдоль соответствующих пар их боковых кромок, расположенных друг напротив друга в поперечном направлении и проходящих в продольном направлении, причм крепежные средства содержат первые крепежные элементы и вторые крепежные элементы, которые при соединении передней и задней поясных областей друг с другом располагаются внутри и снаружи соответственно; первые крепежные элементы присоединены к боковым кромкам, так чтобы проходить в продольном направлении, и имеют соответственно внутренние и внешние боковые кромки, расположенные друг напротив друга в поперечном направлении; вторые крепежные элементы присоединены к боковым кромкам, так чтобы проходить в продольном направлении, и имеют соответственно внутренние и внешние боковые кромки, расположенные друг напротив друга в поперечном направлении, причем вторые крепежные элементы выполнены с возможностью скрепления с соответствующими первыми крепежными элементами, а также открепления от них; и отличающийся тем, что вторые крепежные элементы и боковые кромки, к которым присоединены указанные вторые крепежные элементы, оснащены направляющими средствами для складывания вторых крепежных элементов вдоль складывающихся областей, сформированных направляющими средствами. 2. Предмет одежды по п.1, в котором складывающаяся область проходит от внешней боковой кромки таким образом, что угол между складывающейся областью и прямой, перпендикулярной продольной центральной оси, разделяющей второй крепежный элемент пополам по его протяженности в поперечном направлении, составляет от 30 до 60. 3. Предмет одежды по п.2, в котором второй крепежный элемент содержит верхний и нижний концы, расположенные друг напротив друга в продольном направлении и проходящие в поперечном направлении, и указанную складывающуюся область, содержащую конец, лежащий на внешней боковой кромке, и конец, лежащий на внутренней боковой кромке, причем указанный конец, лежащий на внешней боковой кромке, расположен ближе к верхнему концу относительно конца, лежащего на внутренней боковой кромке, так что складывающаяся область проходит наклонно от конца на внешней боковой кромке к концу на внутренней боковой кромке. 4. Предмет одежды по п.1-3, в котором направляющие средства формируют путем термообработки. 5. Предмет одежды по п.1-3, в котором направляющие средства содержат область с разрезами. 6. Предмет одежды по п.1-3, в котором направляющие средства содержат разделительную область,которую формируют путем частичного отрезания второго крепежного элемента. 7. Предмет одежды по п.1-3, в котором направляющие средства содержат элемент большой жесткости, присоединенный ко второму крепежному элементу и имеющий жесткость больше жсткости второго крепежного элемента.
