Фурнитура для окна, двери или тому подобного

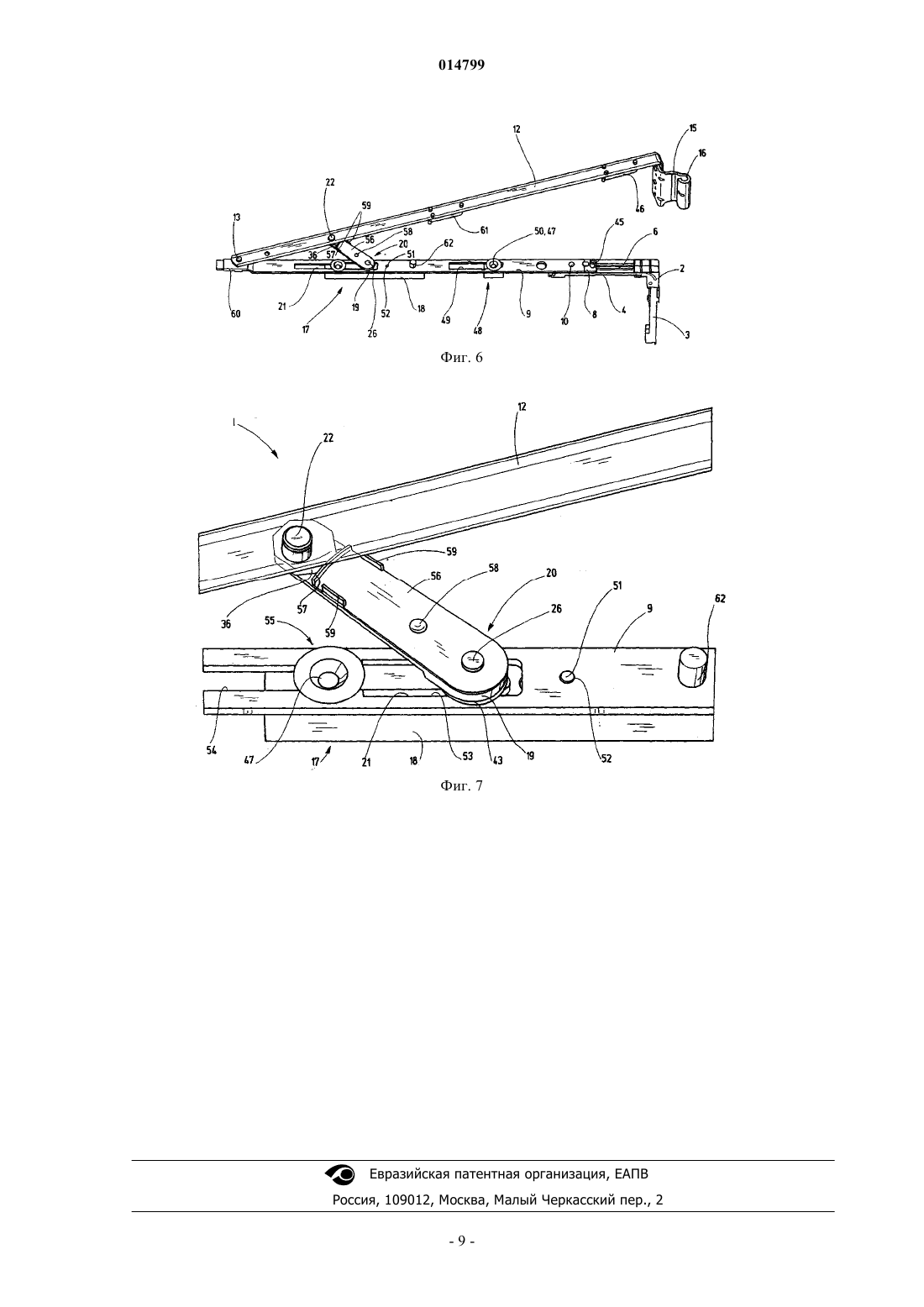

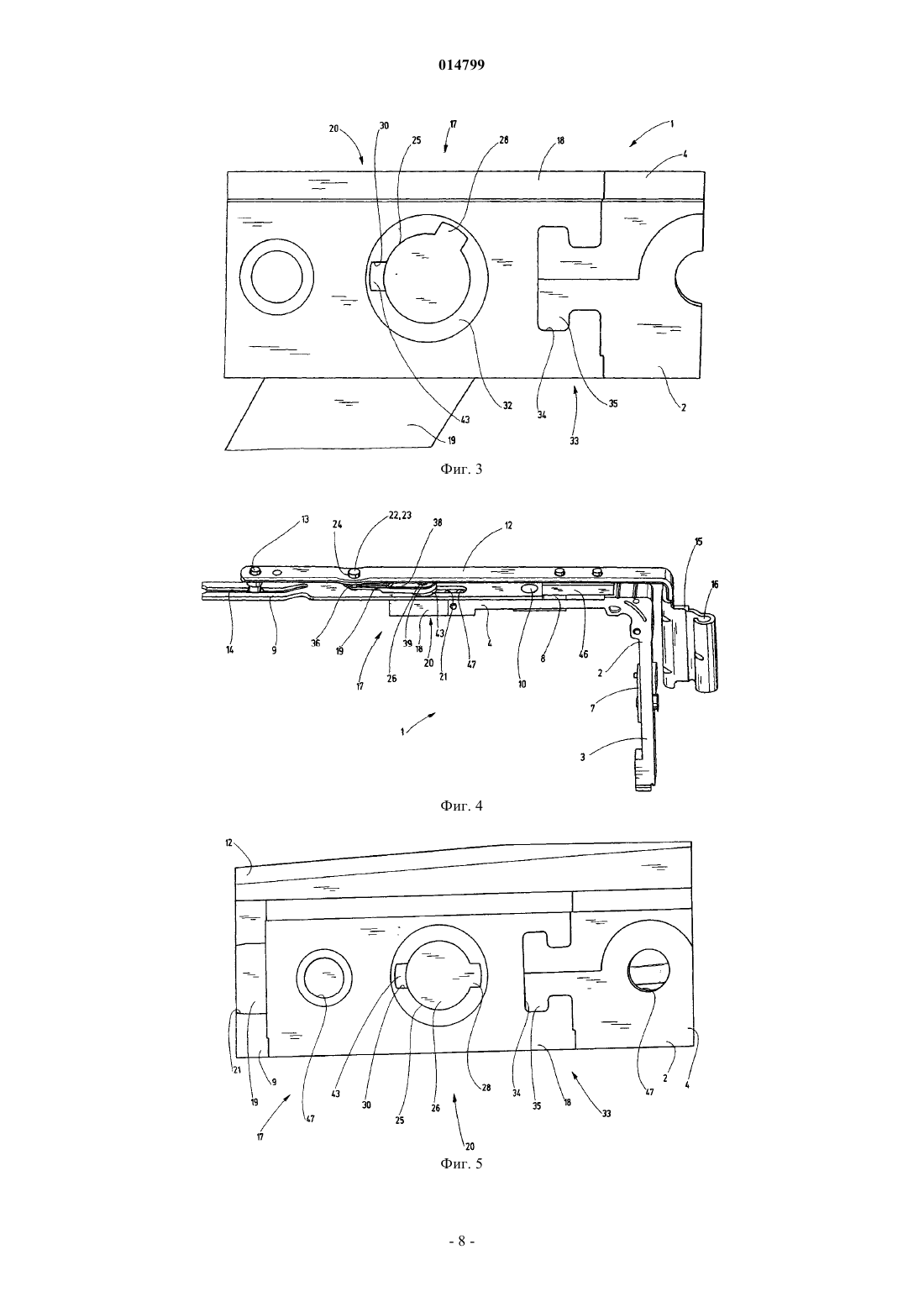

ФУРНИТУРА ДЛЯ ОКНА, ДВЕРИ ИЛИ ТОМУ ПОДОБНОГО(71)(73) Заявитель и патентовладелец: РОТО ФРАНК АГ (DE) Изобретение касается фурнитуры для окна, двери или тому подобного, содержащей угловой переключатель, соединенную с угловым переключателем, образующую верхнюю планку тягу и поворотный ножничный рычаг, которым снабжено устройство опорного кронштейна. Предусмотрено, что устройство (17) опорного кронштейна содержит базовую часть (18) и опорный кронштейн (19), который с помощью разъемного поворотно-блокирующего устройства (20) закреплен с возможностью поворотного движения на базовой части (18). 014799 Изобретение касается фурнитуры для окна, двери или тому подобного, содержащей угловой переключатель, соединенную с угловым переключателем, образующую верхнюю планку приводную тягу и поворотный ножничный рычаг, которым снабжено устройство опорного кронштейна. Фурнитуры названного выше типа по существу известны. Они расположены, как правило, на подвижных створчатых рамах окна, двери или тому подобных и служат для соединения створчатой рамы со стационарными наружными коробками. Фурнитуры с угловым переключателем, с которым соединены образующая верхнюю планку приводная тяга и поворотный ножничный рычаг, обеспечивают возможность как поворотного, так и откидного открывания створчатой рамы. При этом поворотный ножничный рычаг снабжен устройством опорного кронштейна, которое служит для опирания и направления поворотного ножничного рычага или углового переключателя. Задачей изобретения является создание фурнитуры, которая может несложным и экономичным образом изготавливаться, монтироваться и/или технически обслуживаться. Положенная в основу изобретения задача решается за счет того, что устройство опорного кронштейна содержит базовую часть и опорный кронштейн, который закреплен с помощью разъемного поворотно-блокирующего устройства с возможностью поворота на базовой части. Таким образом, предусмотрено, что устройство опорного кронштейна содержит опорный кронштейн, который закреплен с возможностью поворота на базовой части, причем крепление образовано разъемным поворотноблокирующим устройством, так что опорный кронштейн и базовая часть соединены между собой с возможностью отсоединения. Поворотно-блокирующее устройство позволяет осуществлять блокировку или стопорение опорного кронштейна на базовой части посредством поворотного движения опорного кронштейна и/или базовой части, за счет чего опорный кронштейн и базовая часть защищены от непреднамеренного разъединения соединения. За счет поворотной фиксации (блокировки) обеспечивается возможность особо несложного монтажа, а также демонтажа устройства поворотного кронштейна, в результате чего в целом достигается упрощение монтажа и демонтажа фурнитуры. В соответствии с усовершенствованием изобретения устройство блокировки поворота образовано выполненным по типу замочной скважины отверстием в базовой части и выполненным по типу ключа опорным штифтом, который без возможности проворачивания закреплен на опорном кронштейне. Базовая часть содержит, таким образом, выполненное по типу замочной скважины отверстие, которое взаимодействует с выполненным по типу ключа опорным штифтом и тем самым образует поворотную блокировку. Выполненное по типу замочной скважины отверстие и выполненный по типу ключа опорный штифт выполнены в предпочтительном варианте таким образом, что опорный штифт может быть введен в отверстие или извлечен из отверстия только в определенной угловой позиции поворота. При повороте опорного штифта во введенном состоянии поворотно-блокирующее устройство запирается и опорный штифт не может быть извлечен из отверстия или отсоединен от базовой части. За счет крепления опорного штифта на опорном кронштейне без возможности проворачивания вращательное движение опорного кронштейна может несложным образом передаваться на опорный штифт. В результате этого достигается также то, что опорный штифт не может поворачиваться независимо от опорного кронштейна, так что поворотная блокировка может быть устранена только в зависимости от положения (поворота) опорного кронштейна. Предпочтительно поворотная блокировка может устанавливаться или разъединяться только в положении угла поворота, лежащем вне рабочей зоны поворота опорного кронштейна. При откидном открывании створчатой рамы ножничный рычаг поворачивается, в результате чего опорный кронштейн также перемещается или поворачивается. Таким образом, рабочая зона поворота опорного кронштейна зависит от угла откидного открывания створчатой рамы. Выполненное по типу замочной скважины отверстие и выполненный по типу ключа опорный штифт выполнены при этом таким образом, что поворотная блокировка, как уже говорилось, может устраняться только в одном угловом положении поворота опорного штифта по отношению к отверстию, причем это угловое положение поворота лежит вне рабочей зоны поворота опорного кронштейна. Тем самым исключается разъединение поворотной блокировки в нормальном режиме использования фурнитуры, то есть в смонтированном состоянии. При предпочтительном усовершенствовании изобретения базовая часть соединена с угловым переключателем с возможностью разъединения. Базовая часть является, таким образом, элементом, изготавливаемым независимо от углового переключателя, который соединен с возможностью отсоединения с угловым переключателем. Фурнитура имеет, таким образом, модульную структуру, в результате чего выполненный предпочтительно из пластмассы угловой переключатель может в принципе использоваться в другом месте/угле створчатой рамы и только за счет укрепленной с возможностью разъединения базовой части обеспечивает возможность реализации предпочтительной фурнитуры с поворотным ножничным рычагом. Предпочтительно базовая часть выполнена в виде пластмассовой базовой части. В другой предпочтительной форме выполнения изобретения базовая часть соединена с угловым переключателем с помощью соединения с геометрическим замыканием. Это означает, что базовая часть и/или угловой переключатель содержат средства, которые позволяют создать соединение с геометрическим замыканием. За счет соединения с геометрическим замыканием отпадает необходимость в использовании дополнительных винтов или других соединительных элементов, в результате чего упрощается-1 014799 монтаж. Предпочтительным образом направление соединения с геометрическим замыканием проходит поперечно продольному прохождению приводной тяги. Таким образом, базовая часть и угловой переключатель с целью создания соединения с геометрическим замыканием перемещаются относительно друг друга поперечно продольному прохождению тяги, в результате чего геометрическое замыкание действует, в частности, в направлении продольного прохождения тяги. Кроме того, предусмотрено, что соединение с геометрическим замыканием представляет собой предпочтительно соединения с С-образным пазом и Т-образной головкой. Базовая часть содержит, таким образом, С-образный паз или Т-образную головку, который/которая взаимодействует, соответственно, с Т-образной головкой или С-образным пазом углового переключателя, причем Т-образная головка вдвигается или вкладывается в С-образный паз. При этом Т-образная головка образует при этом установленную в С-образный паз зацепление (подцепление), за счет чего базовая часть и угловой переключатель удерживаются друг с другом, в частности, в продольном направлении прохождения тяги. В соответствии со следующим усовершенствованием изобретения опорный кронштейн содержит штифт, при помощи которого опорный кронштейн с возможностью выполнения поворотного движения закреплен на поворотном ножничном рычаге. Ножничный рычаг целесообразным образом содержит соответствующую выемку, в зацепление с которой входит штифт. Предпочтительно штифт расположен на конце опорного кронштейна, который располагается напротив опорного штифта. Предпочтительно штифт представляет собой эксцентриковый штифт, так что за счет поворота штифта обеспечивается возможность согласования геометрического положения поворотного ножничного рычага относительно опорного кронштейна, а также движения откидывания створки. С помощью эксцентрикового штифта могут компенсироваться, например, допуски при изготовлении и/или явления износа фурнитуры. Так, за счет соответствующей регулировки эксцентрикового штифта при монтаже фурнитуры может точно выставляться затвор окна, в результате чего обеспечивается, например, уплотнение окна или двери, или т.п. С целью обеспечения возможности несложного поворотного позиционирования эксцентрикового штифта и предотвращения в процессе эксплуатации непреднамеренного проворачивания эксцентрикового штифта, эксцентриковый штифт содержит предпочтительно закрепленную по центру на опорном кронштейне кодовую контурную пластину, которая с целью защиты от проворачивания взаимодействует со снабженным ответным кодовым контуром пружинным язычком, причем пружинный язычок закреплен на опорном кронштейне без возможности поворота. Кодовая контурная пластина может, таким образом, центрически поворачиваться и с помощью ответного кодового контура пружинного язычка фиксироваться в нескольких позициях поворота. За счет этого эксцентриковый штифт может фиксироваться в нескольких позициях поворота на опорном кронштейне с целью предотвращения самопроизвольного проворачивания эксцентрикового штифта в процессе эксплуатации пользователем. Предпочтительно эксцентриковый штифт содержит ниже кодовой контурной пластины поясок, образующий осевое расстояние до опорного кронштейна, для утапливания ответного контура при регулировке эксцентричности. Эксцентриковый штифт содержит, таким образом, поясок, расположенный ниже кодовой контурной пластины, который определяет или задает осевое расстояние между кодовой контурной пластиной и опорным кронштейном. Целесообразным образом эксцентриковый штифт с пояском опираются на опорный кронштейн. Тем самым содержащий ответный контур пружинный язычок может несложным способом и образом перемещаться между кодовой контурной пластиной и опорным кронштейном, так что кодовая контурная пластина деблокируется и может поворачиваться. Выполненный предпочтительным образом с собственной упругостью пружинный язычок может несложным образом за счет приложения силы входить в пространство между опорным кронштейном и кодовой контурной пластиной. Вследствие своей собственной упругости пружинный язычок вследствие усилия подпружинивания вновь переходит в свою исходную позицию, в которой ответный кодовый контур взаимодействует с кодовой контурной пластиной. Для регулировки выравнивания эксцентрикового штифта пружинный язычок может вдавливаться, таким образом, несложным способом и образом, и может осуществляться поворот эксцентрикового штифта. Это облегчает регулировку фурнитуры при монтаже и проведение работ по техническому обслуживанию и ремонту. Предпочтительным образом кодовый контур кодовой контурной пластины представляет собой многоугольный контур. Кодовая контурная пластина и ответный кодовый контур имеют, таким образом,многоугольные формы, которые выполнены с возможностью вхождения в зацепление друг с другом, так что эксцентриковый штифт может фиксироваться в нескольких позициях поворота. Предпочтительно, если ответный кодовый контур имеет контур в виде ласточкина хвоста, который соответствующим образом взаимодействует с кодовой контурной пластиной. За счет предпочтительного выполнения обеспечивается возможность несложного утапливания ответного кодового контура или содержащей ответный кодовый контур области пружинного язычка. Кроме того, предусмотрено, что пружинный язычок проходит относительно опорного кронштейна,по существу, конгруэнтно. За счет этого фурнитура в целом выполнена предпочтительно узкой. В результате этого предотвращается зацепление или перекашивание пружинного язычка относительно дру-2 014799 гих элементов фурнитуры и/или створчатой рамы, и/или наружной коробки. Наконец, предусмотрено, что на ножничном рычаге выполнен элемент опоры ножничного рычага,который обеспечивает возможность крепления рычага на наружной коробке. В частности, опорный элемент выполнен таким образом, что он может взаимодействовать с шарнирным пальцем, расположенным на наружной коробке. Описание фигур Ниже изобретение поясняется более подробно на основании некоторых фигур. На фигурах показано: фиг. 1 - пример выполнения соответствующей изобретению фурнитуры в позиции откидного открывания. фиг. 2 - увеличенное изображение устройства опорного кронштейна фурнитуры,фиг. 3 - вид снизу на устройство с опорным кронштейном в позиции откидного открывания,фиг. 4 - фурнитура в позиции запирания,фиг. 5 - устройство опорного кронштейна в виде снизу в позиции запирания,фиг. 6 - следующий пример выполнения соответствующей изобретению фурнитуры в позиции откидного открывания и фиг. 7 - увеличенное изображение устройства опорного кронштейна второго примера выполнения. На фиг. 1 показан в перспективе пример выполнения фурнитуры 1, которая служит для подвижного соединения створчатой рамы окна, двери или тому подобного с соответствующей наружной коробкой. Фурнитура 1 содержит угловой переключатель 2, образованный двумя плечами 3, 4, которые расположены под прямым углом относительно друг друга. В каждом из плеч 3, 4 выполнена линейная направляющая 5, 6, в которых направляются каретки 7, 8. Каретки 7, 8 соединены между собой с помощью отклоняющего средства, которое выполнено гибким, однако достаточно жестким для передачи сил сжатия и/или растяжения, в результате чего движение одной каретки 7 или 8 передается непосредственно на другие каретки 8 и, соответственно, 7. Приводная тяга 9 с помощью соединительного болта 10 соединена с кареткой 8, так что обеспечивается возможность передачи продольного движения каретки 8 вдоль линейной направляющей 6 на приводную тягу 9 (или наоборот). При этом приводная тяга 9 образует верхнюю планку 11 фурнитуры 1. Далее, фурнитура 1 содержит поворотный ножничный рычаг 12, который на одном конце с помощью направляющего штифта 13 направляется в первом направляющем пазе 14 тяги 9, а на своем другом конце укреплен с помощью элемента 15 опоры ножничного рычага на наружной коробке. Элемент 15 опоры ножничного рычага содержит с этой целью приемную часть 16 для шарнирного пальца, жестко закрепленного на внешней коробке. Кроме того, фурнитура 1 содержит устройство 17 опорного кронштейна, которым снабжен поворотный ножничный рычаг 12. Устройство 17 опорного кронштейна содержит базовую часть 18, которая примыкает к плечам 4 углового переключателя 2, и опорный кронштейн 19, который закреплен с возможностью поворотного движения на базовой части 18 и на поворотном ножничном рычаге 12. Опорный кронштейн 19 закреплен на базовой части 18 с помощью разъемного поворотноблокирующего устройства 20, который проходит через приводную тягу 9 во второй пазовой направляющей 21. На своем расположенном напротив поворотно-блокирующего устройства 20 конце опорный кронштейн 19 крепится с помощью штифта 23, выполненного в виде эксцентрикового штифта 22, который входит в зацепление с отверстием 24 поворотного ножничного рычага 12, с возможностью поворотного движения на поворотном ножничном рычаге. На фиг. 2 показано устройство 17 опорного кронштейна в увеличенном перспективном разнесенном изображении, причем приводная тяга 9 не показана. Базовая часть 18 содержит выполненное по типу замочной скважины отверстие 25, в которое может вставляться выполненный по типу ключа опорный штифт 26, который расположен без возможности проворачивания на опорном кронштейне 19. Опорный штифт 26 содержит на своем свободном конце 27 образующий бородку 28 ключа радиальный выступ 29,который может вводиться в соответствующую радиальную выемку 30 отверстия 25, выполненного по типу замочной скважины. Осевая область опорного штифта 26, которая может быть введена в отверстие 25, выполненное, по существу, круглым цилиндрическим. На своем конце 31, расположенном напротив конца 27, опорный штифт 26 имеет поперечное сечение, по существу, овальной формы, с двумя проходящими параллельно друг напротив друга гранями. Опорный кронштейн 19 содержит выемку с соответствующей формой, в результате чего входящий в выемку опорного кронштейна 19 опорный штифт 26 вследствие овальной формы своего конца 31 соединен без возможности проворачивания с опорным кронштейном 19. На фиг. 2 показано поворотно-блокирующее устройство 20 в позиции разблокирования,так что опорный штифт 26 может вводиться в отверстие 25. На фиг. 3 показан вид снизу на поворотно-блокирующее устройство 20 в заблокированном состоянии. На нижней стороне базовая часть 18 содержит коаксиально по отношению к выполненному по типу замочной скважины отверстию 25 образующую углубление выемку 32, в которой бородка 28 ключа может поворачиваться после введения через радиальную выемку 30, так что возникает установка с зацеплением между опорным штифтом 26 и базовой частью 18, которая препятствует отсоединению поворотно-3 014799 блокирующего устройства 20 в осевом направлении. Поскольку предусмотрена только одна радиальная выемка 30, опорный штифт 26 может вводиться в выполненное по типу замочной скважины отверстие 25 только в одной единственной позиции. Предпочтительно эта позиция расположена вне рабочей области поворота опорного кронштейна 19. Далее, на фиг. 3 показано, что базовая часть 18 соединена с угловым переключателем 2 или с плечом 4 углового переключателя 2 посредством соединения 33 с геометрическим замыканием. Для этого базовая часть 18 содержит на своем граничащем с плечом 4 конце Собразный паз 34, в который входит Т-образная головка 35 плеча 4 углового переключателя 2. Т-образная головка 35 выполнена в виде одного целого с угловым переключателем 2. Как изображено на фиг. 2, Собразный паз 34 и Т-образная головка 35 не проходят на протяжении всей высоты базовой части 18 или углового переключателя 2, так что Т-образная головка 35 может вдвигаться снизу в С-образный паз 34 базовой части 18 до достижения не изображенной в данном случае упорной поверхности, ограничивающей С-образный паз 34 в верхнем направлении. Таким образом, направление соединения с геометрическим замыканием проходит поперечно продольному прохождению приводной тяги 9. На фиг. 2 показано, кроме того, то, что эксцентриковый штифт 22 содержит кодовую контурную пластину 36, которая закреплена по центру на опорном кронштейне 19. Кодовая контурная пластина 36 взаимодействует с содержащим ответный кодовый контур 37 пружинным язычком, который закреплен без возможности проворачивания на опорном кронштейне 19. С этой целью пружинный язычок 38 содержит на своем, расположенном напротив ответного кодового контура 37 конце выемку 39, контур которой соответствует поперечному сечению конца 31 опорного штифта 26. Пружинный язычок 38 проходит при этом, по существу, конгруэнтно с опорным кронштейном 19. Кодовая контурная пластина 36 содержит многоугольный контур, который взаимодействует с ответным кодовым контуром 37, выполненным в виде контура 40 в форме ласточкина хвоста, так что исключается возможность непреднамеренного поворота эксцентрикового штифта 22. Пружинный язычок 38 своим направленным в сторону выемки 39 концом лежит на опорном кронштейне 19. Содержащая ответный кодовый контур 37 область 41 пружинного язычка 38 расположена на расстоянии от опорного кронштейна за счет наличия выступа в пружинном язычке. Ниже кодовой контурной пластины 36 эксцентриковый штифт 22 содержит поясок 42, который определяет осевое расстояние от кодовой контурной пластины 36 до опорного кронштейна 19. При этом при рассмотрении в направлении поперечного сечения поясок 42 выполнен более узким,чем кодовая контурная пластина 36. Для регулировки эксцентрикового штифта 22 пружинный язычок 38 в области 41 отжимается вниз или в направлении опорного кронштейна 19, так что обеспечивается вхождение ответного кодового контура 37 и деблокирование кодовой контурной пластины 36, так что она может поворачиваться вокруг своей центральной оси. При снятии нагрузки с обладающего собственной упругостью пружинного язычка 38 или с области 41 пружинного язычка 38, ответная кодовая пластина 37 входит в зацепление с кодовой контурной пластиной 36, за счет чего эксцентриковый штифт 22 фиксируется в своей (эксцентриковой) позиции. Путем поворота эксцентрикового штифта 22 могут компенсироваться, например, допуски при изготовлении и/или явления износа фурнитуры 1 и/или содержащих фурнитуру 1 окон, дверей или тому подобных. Между опорным кронштейном 19 и базовой частью 18 расположена, кроме того, кольцевая шайба 43, которая проходит сквозь опорный штифт 26. Кольцевая шайба 43 служит для удержания опорного кронштейна 19 на расстоянии от базовой части 18 и угловым переключателем 2, так что не происходит перекоса опорного кронштейна 19 и сводится к минимуму трение. Соединительный болт 9, который соединяет приводную тягу 9 с кареткой 8, может вставляться в нескольких различных позициях в имеющее форму продольного отверстия отверстие 44 каретки 8, за счет чего может осуществляться согласование длины приводной тяги 9. Угловой переключатель 2 выполнен из двух частей, за счет чего каретки 8 и 7 могут несложным способом и образом вставляться в соответствующую линейную направляющую 5 или 6. На фиг. 4 показана фурнитура 1 в позиции запирания, причем поворотный ножничный рычаг 12, по существу, конгруэнтно прилегает к плечу 4 углового переключателя 2 и приводной тяги 9. Изображенный на фиг. 1 и 2 запирающий болт 45, который жестко закреплен на каретке 8, взаимодействует в положении запирания через закрепленную на линии его продольного прохождения приводную тягу 9 или через смещенную каретку 8 с крышкой 46, расположенной на поворотном ножничном рычаге 12, так что,например, невозможно откидное открывание окна, содержащего угловой переключатель 2, или створчатой рамы окна. В положении запирания фурнитуры 1 бородка 28 ключа опорного штифта 26 расположена смещенной на 180 относительно выполненного по типу замочной скважины отверстия 25 базовой части, как это показано на фиг. 5 на виде снизу на поворотно-блокирующее устройство 20. Рабочая область поворота опорного кронштейна 19 определяется позицией откидного открывания, как изображено на фиг. 3, и положением запирания, как изображено на фиг. 5. За счет расположения или выполнения опорного штифта 26 по типу ключа и отверстия 25 по типу замочной скважины поворотное блокирование может выполняться или устраняться только вне рабочей зоны поворота опорного кронштейна 19. При монтаже фурнитуры 1 сначала осуществляется соединение 33 с геометрическим замыканием между базовой частью 18 и угловым переключателем 2 посредством установки базовой части 18 на Тобразную головку плеча 4, так что устройство 17 опорного кронштейна точно позиционируется. После-4 014799 этого угловой переключатель 2 и базовая часть 18 вкладываются в пространство фальца створчатой рамы и там привинчиваются, для чего базовая часть 18 и угловой переключатель 2 содержат отверстия 47 для размещения винтов. Затем приводная тяга 9 с помощью соединительного болта 10 фиксируется в желаемой продольной позиции на каретке 8. После чего опорный кронштейн 19 вместе с кольцевой шайбой 43 и пружинным язычком 19 соединяются с помощью опорного штифта 26 с возможностью поворотного движения с базовой частью 18, так что образуется поворотная фиксация или блокировка (поворотноблокирующее устройство 20). При этом опорный штифт 26 после введения в отверстие 25 поворачивается, за счет чего образуется описанная выше зацепление (подцепление). В завершение поворотный ножничный рычаг 12 крепится с помощью своего элемента 15 опоры на наружной коробке и с помощью направляющего штифта 13 и эксцентрикового штифта 22 соединяется с устройством 17 опорного кронштейна, а также приводной тягой 9. За счет предпочтительного выполнения фурнитуры 1 обеспечивается возможность особо простого монтажа, демонтажа, а также технического обслуживания фурнитуры 1. Фиг. 6 и 7 показывают в перспективном изображении следующий пример выполнения соответствующей изобретению фурнитуры, причем пример выполнения, по существу, соответствует предыдущим фиг. 1-5, так что одинаковые элементы снабжены теми же ссылочными обозначениями и в этом отношении дается ссылка на описание предыдущих фигур. В последующем внимание уделяется исключительно различиям. На фиг. 6 показан пример выполнения фурнитуры 1 для большой створки в позиции откидного открывания. В отличие от предыдущего примера выполнения базовая часть 18 расположена на расстоянии от углового переключателя 2. Между угловым переключателем 2 и базовой частью 18 дополнительно предусмотрен направляющий элемент 48 приводной тяги, расположенный на расстоянии от углового переключателя 2 и базовой части 18, который входит в зацепление с образующей другую пазовую направляющую, имеющую форму продольного отверстия выемку 49 приводной тяги 9. Направляющий элемент 48 приводной тяги содержит приемное отверстие 50, которое соответствует приемным отверстиям 47 из предыдущего примера выполнения. Базовая часть 18 при рассмотрении в направлении продольного прохождения приводной тяги 9 выполнена более длинной по сравнению с предыдущим примером выполнения и содержит разрывной стержень 51, который входит в зацепление с отверстием 52 тяги 9. Разрывной стержень служит для позиционирования базовой части при монтаже на тяге. Он выполнен таким образом, что при первом срабатывании фурнитуры 1 может легко обрываться, обеспечивая тем самым движение тяги. Устройство 17 опорного кронштейна показано на фиг. 7 в увеличенном представлении. Пазовая направляющая 21 приводной тяги 9 содержит первую область 53, через которую проходит опорный штифт 26 поворотно-блокирующего устройства 20, и один второй, относительно узкий участок 54, с которым входит в зацепление следующий направляющий элемент 55 приводного тяги. Причем направляющий элемент 55 приводной тяги взаимодействует с базовой частью 18 и также содержит приемное отверстие 47 для крепления базовой части 18 и направляющего элемента 55 тяги на створчатой раме. Устройство 17 опорного кронштейна отличается от предыдущего примера выполнения тем, что на опорном кронштейне 19 расположена укрепленная с возможностью поворота вокруг опорного штифта 26 стопорная пластина 56, которая проходит, по существу, конгруэнтно с опорным кронштейном 19. Стопорная пластина 56 содержит на своем обращенном от опорного штифта 26 конце направленную вверх,то есть направленную от опорного кронштейна 19, выполненную посредством загибания кромку 57 прилегания, которая взаимодействует с кодовой контурной пластиной 36 эксцентрикового штифта 22, так что последний не может проворачиваться. Известный из предыдущего примера выполнения поясок 42,расположенный ниже кодовой контурной пластины 36, в настоящем примере выполнения не требуется и также не предусмотрен, в результате чего общая высота устройства 17 опорного кронштейна в настоящем примере выполнения оказывается сравнительно меньшей. Кроме того, стопорная пластина 56 содержит приблизительно в центре выпуклость 58, которая взаимодействует с выемкой или проемом, например, отверстием в опорном кронштейне 19, за счет чего стопорная пластина 56, как изображено,удерживается в позиции блокировки. Выпуклость 58 при этом входит в зацепление или фиксируется в выемке или отверстии опорного кронштейна 19. Кроме того, стопорная пластина 56 содержит вблизи кромки 57 прилегания с обеих сторон, по одной, направленной от опорного кронштейна 19, то есть направленной вверх исполнительной кромке 59. Исполнительные кромки 59 образуют для пользователя точку приложения силы/точку приведения в действие для поворота стопорной пластины 56 вокруг опорного штифта 26. При повороте стопорной пластины 56 возможны поворот или регулировка эксцентрикового штифта 22. При этом выпуклость 58 выводится из выемки или проема опорного кронштейна 19. Предпочтительно кромка 57 прилегания имеет радиус, который обеспечивает возможность поворота стопорной пластины 56 или облегчает его. После регулировки эксцентрикового штифта 22 стопорная пластина 56 несложным образом может вновь перемещаться назад в позицию блокировки, причем выпуклость 58 входит в зацепление с опорным кронштейном 19. Следующее отличие заключается в том, что, как показано на фиг. 6, направляющий штифт 13 поворотного ножничного рычага 12 не направляется в направляющем пазу 14, а оперативно соединен с на-5 014799 правляющей кареткой 60, которая охватывает приводную тягу 9. Далее поворотный ножничный рычаг 12 содержит дополнительную крышку 61, которая может взаимодействовать с дополнительным закрепленным на тяге 9 запирающим болтом 62. При монтаже настоящей фурнитуры 1 сначала, например, угловой переключатель 2 крепится на створчатой раме. Затем тяга 9 вместе с базовой частью 18 и направляющим элементом 48 тяги вкладывается в пространство фальца створчатой рамы, причем приводная тяга 9 крепится на каретке 8 с помощью соединительного болта 10. Вследствие наличия разрывного стержня 51, который выравнивает и удерживает базовую часть 18 при монтаже на приводной тяге 9, базовая часть 18 может монтироваться точно по позиции также без непосредственного присоединения или непосредственного контакта с плечом 4 углового переключателя 2 и без использования прижимного шаблона. После размещения углового переключателя 2, а также приводной тяги 9 вместе с базовой частью 18 и направляющим элементом 48 тяги в пространстве фальца створчатой рамы базовая часть 18, а также направляющий элемент 48 тяги крепятся на створчатой раме с помощью винтов, которые проводятся через приемные отверстия 47. В завершение устройство 17 опорного кронштейна, как и в предыдущем примере выполнения, монтируется с помощью поворотно-блокирующего устройства 20 и соединяется, как изображено, с поворотным ножничным рычагом 12 в позиции откидного открывания. Альтернативно также представляется возможным размещение фурнитуры 1 в предварительно смонтированном состоянии в пространстве фальца створчатой рамы, в результате чего она должна привинчиваться только к раме створки. При первом срабатывании фурнитуры 1, при котором происходит смещение тяги 9, происходит разрыв разрывного стержня 51, в результате чего тяга 9 далее может свободно двигаться. Предпочтительным образом также направляющему элементу 48 тяги придано монтировочное или позиционирующее вспомогательное средство, как, например, разрывной стержень, которое при монтаже обеспечивает возможность несложного позиционирования направляющего элемента 48 тяги на/в тяге 9. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фурнитура (1) для двери, окна или тому подобного, содержащая угловой переключатель (2), соединенную с угловым переключателем (2), образующую верхнюю планку (11) приводную тягу (9) и поворотный ножничный рычаг (12), которым снабжено устройство (17) опорного кронштейна, причем устройство (17) опорного кронштейна содержит базовую часть (18) и опорный кронштейн (19), установленный с помощью разъемного поворотно-блокирующего устройства (20) на базовой части (18) с возможностью поворотного движения, а базовая часть (18) соединена с угловым переключателем (2) посредством соединения (33) с геометрическим замыканием, направление которого проходит поперечно продольному прохождению приводной тяги (9). 2. Фурнитура по п.1, отличающаяся тем, что поворотно-блокирующее устройство (20) образовано выполненным по типу замочной скважины отверстием (25) в базовой части (18) и выполненным по типу ключа опорным штифтом (26), который закреплен без возможности проворачивания на опорном кронштейне (19). 3. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что поворотноблокирующее устройство (20) выполнено с возможностью создания фиксации или разъединения только в определенном положении угла поворота, лежащем вне рабочей области поворота опорного кронштейна(19). 4. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что базовая часть (18) соединена с возможностью разъединения с угловым переключателем (2). 5. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что соединение (33) с геометрическим замыканием представляет собой соединение с С-образным пазом (34) и Т-образной головкой (35). 6. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что опорный кронштейн(19) содержит штифт (23), с помощью которого он закреплен на поворотном ножничном рычаге (12) с возможностью поворотного движения. 7. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что штифт (23) представляет собой эксцентриковый штифт (22). 8. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что эксцентриковый штифт (22) содержит закрепленную по центру на опорном кронштейне (19) кодовую контурную пластину (36), которая с целью защиты от поворота взаимодействует с пружинным язычком (38), снабженным ответным кодовым контуром (37), причем пружинный язычок (39) закреплен на опорном кронштейне(19) без возможности проворачивания. 9. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что эксцентриковый штифт (22) содержит ниже кодовой контурной пластины (36) образующий осевое расстояние до опорного кронштейна (19) поясок (42) для вставления ответного кодового контура (37) при эксцентриковой регулировке.-6 014799 10. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что кодовый контур(36) представляет собой многоугольный контур. 11. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что ответный кодовый контур (37) представляет собой контур (40) в виде ласточкина хвоста. 12. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что пружинный язычок(38) проходит к опорному кронштейну (19), по существу, конгруэнтно. 13. Фурнитура по одному из предшествующих пунктов, отличающаяся тем, что на поворотном ножничном рычаге (12) выполнен элемент (15) опоры ножничного рычага.
