Выдвижное электрическое коммутационное устройство

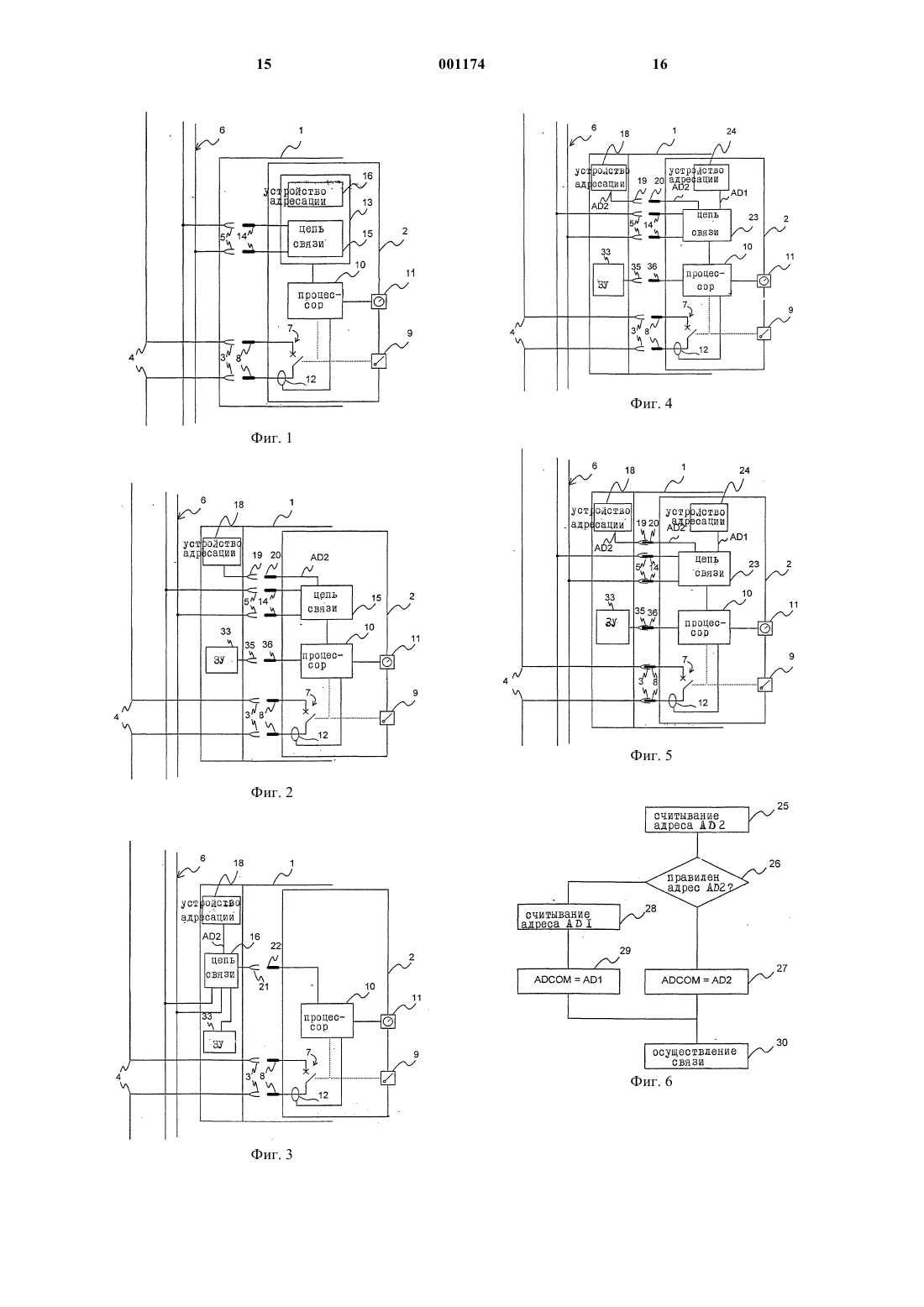

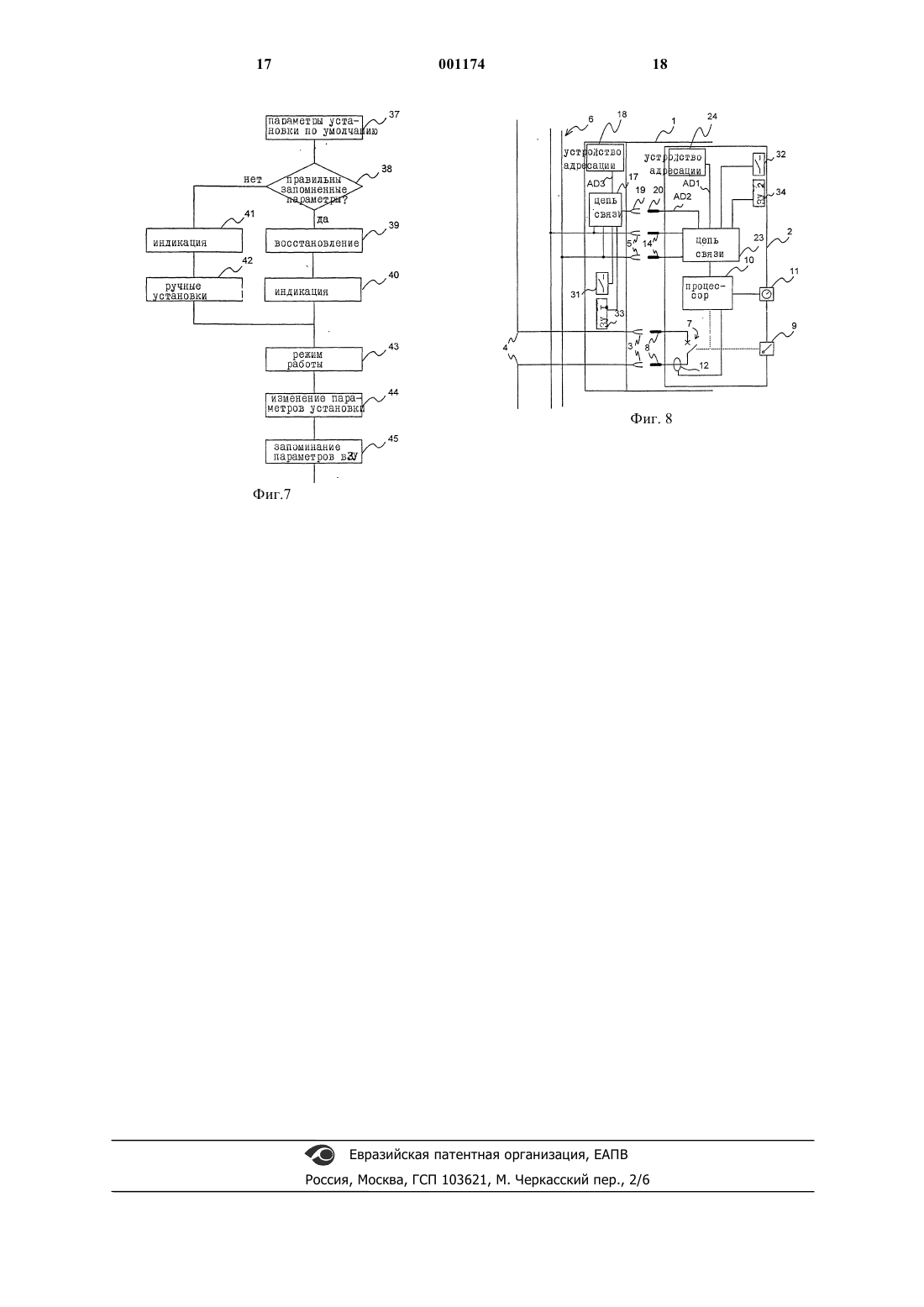

1 Изобретение относится к электрическому коммутационному устройству, содержащему стационарную часть, подключенную к системе распределения электрической энергии; съемную часть, содержащую, по меньшей мере, одно электрическое коммутационное устройство,предназначенное для подключения к системе распределения электрической энергии через стационарную часть; первое соединительное средство, предназначенное для легкого подключения и отключения, служащее для подключения съемной части к стационарной части и к системе распределения электрической энергии; и процессор, связанный с электрическим устройством и расположенный на съемной части. Известные электрические коммутационные устройства содержат стационарную часть,находящуюся в постоянном соединении с электроэнергетической системой, и съемную часть,способную легко подключаться и отключаться от стационарной части. В случае выключателя стационарная часть представляет собой раму или опору, содержащую неподвижные соединители, подключенные к электроэнергетической системе. Съемная часть является выключателем,содержащим соединительный контакт, предназначенный для подсоединения к неподвижным соединителям. Известным образом, съемные части, такие как выключатели, контакторы или переключатели содержат вспомогательные схемы управления или индикации. Эти вспомогательные схемы подключаются к схемам контроля и управления через штепсельные контакты, расположенные между стационарной частью и съемной частью. Выключатели содержат электронные процессоры, оборудованные устройствами настройки. Упомянутые настройки особенно касаются кривых размыкания, которые требуют установки параметров, относящихся к пороговому значению тока и величине временной задержки. Когда эти установки являются сложными, процессоры запоминают установочные параметры в запоминающем устройстве (ЗУ). Также известной является установка устройств связи в электрических коммутационных устройствах. Обычно эти устройства используют для передачи или приема информации, касающейся состояния коммутационного устройства, токов, текущих в энергетической системе,или команд управления. Устройства связи располагаются на съемной части и подключаются, особенно, к электронному размыкающему устройству. Когда коммутационное устройство представляет собой выключатель, устройство связи подключается к сети связи через штепсельные контакты, расположенные между стационарной несъемной частью и съемной частью. Предпочтительно, сеть связи содержит двухпроводную шину. 2 При подключении к шине связи нескольких устройств связи каждое устройство содержит средство адресации с тем, чтобы идентифицировать сообщения, которые они передают или принимают. Средство адресации представляет собой, например, координатные манипуляторы,блоки из нескольких контактов или электронные запоминающие устройства. Съемные части электрического коммутационного устройства предназначены для легкого отключения и замены персоналом, специализирующимся на техническом обслуживании электрических установок. Этот персонал должен быть способен заменять электрические коммутационные устройства, такие как выключатели, простым и надежным способом без необходимости выполнения какой-либо работы по сложным установкам электронных выключателей или устройств связи. Однако коммутационные устройства, содержащие сложные размыкающие устройства или устройства связи, требуют выполнения определенной работы каждый раз при осуществлении замены. Эта работа, в основном, включает повторную установку всех настроек процессора и, особенно, конфигурирование адреса связи. Задачей изобретения является разработка выдвижного электрического коммутационного устройства, содержащего съемную часть, которая не требует какой-либо работы по ручному конфигурированию при осуществлении замены съемной части. Согласно изобретению электрическое коммутационное устройство содержит:- средство настройки параметров, расположенное в стационарной части, служащее для настройки параметров процессора съемной части,- соединительное средство, служащее для подключения упомянутого средства настройки параметров стационарной части к упомянутому процессору съемной части, причем- упомянутое средство настройки параметров подает рабочие параметры к процессору. Предпочтительно, упомянутое средство настройки параметров содержит первое средство для запоминания в запоминающем устройстве. Согласно примеру осуществления изобретения средство настройки параметров подает параметры, представляющие пороговые значения тока и величины временной задержки. Преимущественно процессор снабжает первое запоминающее средство параметрами,которые должны быть запомнены в запоминающем устройстве перед отключением первого соединительного средства. Процессор содержит средство для электрических защитных функций обработки. Согласно предпочтительному варианту осуществления изобретения средство настройки 3 параметров содержит средство адресации, предназначенное для подключения к цепи связи,предназначенной для подключения к процессору и к сети связи. Согласно первому варианту осуществления изобретения цепь связи расположена в съмной части. Согласно второму варианту осуществления изобретения цепь связи расположена в стационарной части. Согласно третьему варианту изобретения коммутационное устройство содержит:- первую цепь связи, расположенную в съемной части и подключаемую к процессору и к сети связи через соединительное средство,предназначенное для легкого подключения и отключения,- первое средство адресации, расположенное в съемной части и подключенное к первой цепи связи, причем первое средство адресации подает первый адрес к первой цепи связи, и- второе средство адресации, расположенное в стационарной части и предназначенное для подключения к первой цепи связи съемной части, причем второе средство адресации подает второй адрес к первой цепи связи. Согласно четвертому варианту осуществления изобретения электрическое коммутационное устройство содержит:- первую цепь связи, расположенную в съемной части и подключенную к процессору и к сети связи через соединительное средство,предназначенное для легкого подключения и отключения, причем первая цепь связи содержит первый и второй адресные входы,- первое средство адресации, расположенное в съемной части и подключенное к первому адресному входу первой цепи связи, причем первое средство адресации подает первый адрес к первой цепи связи,- вторую цепь связи, расположенную в стационарной части, подключенную к сети связи и содержащую адресный выход, подключаемый ко второму адресному входу первой цепи связи, причем вторая цепь связи подает второй адрес к первой цепи связи, и- второе средство адресации, расположенное в стационарной части и подключенное к второй цепи связи стационарной части, причем второе средство адресации подает третий адрес к второй цепи связи. Предпочтительно второй адрес, подаваемый второй цепью связи первой цепи связи,является идентичным третьему адресу, подаваемому вторым средством адресации к второй цепи связи. Первая цепь связи содержит адрес связи и средство для инициализации упомянутого адреса связи, служащее для инициализации адреса связи приоритетно по отношению к величине второго адреса, принимаемого на втором адресном входе или, в случае неправильного второго 4 адреса, величине первого адреса, принимаемого на первом входе. В усовершенствованных вариантах исполнения изобретения электрическое коммутационное устройство содержит:- первые контакты состояния, расположенные в стационарной части и подключенные ко второй цепи связи,- вторые контакты состояния, расположенные в съемной части и подключенные к первой цепи связи, и/или- второе запоминающее средство, расположенное в съемной части и подключенное к первой цепи связи. Предпочтительно, первое запоминающее средство расположено в стационарной части и подключено ко второй цепи связи. Преимущественно, первое запоминающее средство принимает исходные рабочие параметры от сети связи. Предпочтительно, первое запоминающее средство запоминает рабочие параметры в запоминающем устройстве при каждой настройке процессора средством настройки. Предпочтительно, съемная часть представляет собой выключатель выдвижного типа. Согласно способу инициализации, используемому в предлагаемом электрическом коммутационном устройстве, первая цепь связи- на первом шаге считывает величину второго адреса,- на втором шаге проверяет правильность второго адреса,- на третьем шаге нагружает адрес связи величиной второго адреса при правильности упомянутого второго адреса,- на четвртом шаге считывает величину первого адреса при неправильности второго адреса, и- на пятом шаге нагружает адрес связи величиной первого адреса. Способ работы процессора электрического коммутационного устройства содержит- шаг проверки параметров средства настройки параметров,- шаг восстановления рабочих параметров при правильности упомянутых параметров,- шаг работы, и- шаг запоминания параметров в средстве настройки параметров. Другие преимущества и отличительные особенности станут более очевидными из следующего описания различных вариантов осуществления изобретения, данных только в качестве не ограничивающих примеров и представленных на прилагаемых чертежах, на которых фиг. 1 изображает схему известного электрического коммутационного устройства; фиг. 2 - схему электрического коммутационного устройства согласно первому варианту осуществления изобретения; 5 фиг. 3 - схему электрического коммутационного устройства согласно второму варианту осуществления изобретения; фиг. 4 и 5 - схемы электрического коммутационного устройства в отключенном и подключенном положении согласно третьему варианту осуществления изобретения; фиг. 6 - блок-схему инициализации цепи связи, которая может использоваться в варианте осуществления изобретения, представленном на фиг. 4 и 5; фиг. 7 - блок-схему инициализации процессора, который может использоваться в коммутационных устройствах согласно вариантам осуществления изобретения; фиг. 8 - схему электрического коммутационного устройства согласно предпочтительному варианту осуществления изобретения. Электрическое коммутационное устройство, представленное на фиг. 1, содержит стационарную часть 1 и съемную часть 2. Стационарная часть 1 содержит основные соединители 3,постоянно подключенные к электроэнергетической системе 4 распределения, и вспомогательные соединители 5, подключенные к сети связи 6. Электроэнергетическая система распределения снабжает установку однофазным или трехфазным, постоянным или переменным током. Сеть 6 связи представляет собой, например,двухпроводную шину, подключаемую к нескольким электрическим коммутационным устройствам и к блоку управления и отображения. Съемная часть 2 содержит электрический разъединитель 7, например, выключатель, переключатель или контактор, подключенный к основным контактам 8 штепсельного типа. Контакты 8 взаимодействуют с основными соединителями 3 таким образом, чтобы осуществлялось легкое подключение и отключение, в частности, когда имеет место замена стационарной части. Разъединитель 7 может быть связан с рабочим устройством 9 и с процессором 10. Процессор содержит устройство 11 настройки, доступное пользователю. Датчик 12 тока, последовательно соединнный с основными контактами, подает к процессору сигналы, представляющие токи, текущие в разъединителе 7. Процессор может принимать множество параметров настройки. Эти параметры, в частности, представляют собой пороговые значения и величины временной задержки, подаваемые,например, устройствами 11 настройки, которые могут содержать переключатели, нажимные кнопки, выводы или дисплеи. В съемной части 2 устройство связи 13 подключено к процессору 10 и к вспомогательным контактам 14 штепсельного типа. Контакты 14 взаимодействуют с вспомогательными соединителями 5 для легкого подключения и отключения. Устройство 13 связи содержит цепь связи 15, подключенную к контактам 14 и к 6 процессору 10, и устройство 16 адресации, подключенное к цепи 15 связи. Процессор выдает информацию и принимает данные и операционные команды, поступающие через цепь связи. Цепь связи использует адрес связи ADCOM для обозначения сообщений, которые она передает, и для идентификации принимаемых сообщений. Съемные части электрических коммутационных устройств должны обладать способностью быстрой замены и конфигурирования простым и надежным способом. В известных коммутационных устройствах, таких как представленное на фиг. 1, для замены съемной части требуется настройка параметров процессора и устройства адресации. Для гарантирования достаточно надежной работы электрической установки и уменьшения времени установки съемной части, предпочтительно, не осуществлять конфигурирование процессора и/или устройства связи каждый раз, когда делается замена. В определенных случаях процессор может иметь параметры, которые непосредственно недоступны обслуживающему персоналу. Кроме того, однако, должна быть способна конфигурироваться адресация цепи связи съемной части. Адрес зависит от места установки съемной части в электрической установке. Обычно в съемных частях устройство адресации не является легко доступным. Это расположение устройства адресации осложняет замену съемной части. Коммутационное устройство согласно изобретению содержит в своей стационарной части средство настройки параметров, служащее для установки параметров элементов съемной части, таких как процессор или цепь связи. В первом варианте осуществления изобретения, представленном на фиг. 2, стационарная часть 1 содержит первое запоминающее устройство (ЗУ) 33, предназначенное для подключения к процессору 10. Соединение между устройством 33 и процессором достигается посредством соединителей 35 и контактов 36, обладающих способностью легкого подключения и отключения. Устройство 33 используется для установки параметров процессора 10 при замене коммутационного устройства. Когда коммутационное устройство представляет собой выключатель,оно содержит, например, параметры, представляющие тип коммутационного устройства, номинальную характеристику, пороговые значения тока, величины временной задержки, мощность или величину тока отсечки. При установке новой разъемной части параметры переходят от стационарной части к съемной части. Таким образом, при замене коммутационного устройства больше не требуется сложной процедуры настройки, и эффективно 7 обеспечивается непрерывность обслуживания коммутационного устройства. В устройствах связи процессор содержит или связан с цепью связи, чья адресация должна быть конфигурирована. В этом варианте осуществления изобретения стационарная часть 1 содержит устройство 18 адресации, предназначенное для подачи адреса AD2 цепи связи 15. Устройство 18 адресации подключается к цепи связи через соединитель 19 и контакт 20, обладающие способностью легкого подключения и отключения. Конфигурирование устройства 18 адресации выполняют при первой подаче мощности к электрической установке. Впоследствии, при замене каждый раз съемной части устройство адресации больше не нуждается в конфигурировании. Когда процессор содержит цепь связи, рабочими параметрами могут быть или параметры настройки процессора или параметры адресации цепи связи. В этом случае запоминающее устройство может также подавать адрес цепи связи. Таким образом, средство настройки параметров может включать запоминающее средство и/или средство адресации. В коммутационном устройстве согласно второму варианту выполнения изобретения,представленному на фиг. 3, стационарная часть 1 содержит цепь 16 связи и устройство 18 адресации. В этом варианте осуществления запоминающее устройство 33, содержащее параметры,которые должны подаваться к процессору, подключено к цепи связи, расположенной в стационарной части. Таким образом, параметры передаются через цепь 16, соединители 21 и контакты 22. Цепь 16 связи непосредственно подключена к сети связи 6. Устройство 18 адресации подает адрес AD2 к цепи 16 связи. Процессор 10 съемной части 2 подключен к цепи 16 связи посредством соединителей 21 и контактов 22, обладающих способностью легкого подключения и отключения. В этом варианте осуществления изобретения съемная часть может легко заменяться без необходимости выполнения какой-либо работы с устройством 18 адресации каждый раз при осуществлении замены. Процессор каждой съемной части должен подключаться к цепи 16 связи стационарной части, которая не изменяется и будет принимать параметры от запоминающего устройства 33. Когда съемная часть, в частности, представляет собой полный выключатель, содержащий электронное размыкающее устройство,имеющее процессор и цепь связи, эта часть может также выполняться в виде стационарного устройства. Предпочтительно для рационализации производства электрических коммутационных 8 устройств, чтобы идентичные коммутационные устройства были выполнены с возможностью использования в неподвижном или подвижном виде в связи со стационарной частью. Съемные части 2, представленные на фиг. 2 или 3, не обладают способностью непосредственного достижения этой двойной функциональности. Часть 2 первого варианта осуществления изобретения не содержит устройство адресации, а часть 2 второго варианта осуществления изобретения не содержит интегрированной схемы связи. Для этой части 2 второго варианта осуществления изобретения требуется дополнительное устройство связи в случае постоянного использования без стационарной части. В электрическом коммутационном устройстве согласно третьему варианту осуществления изобретения, представленному на фиг. 4 и 5, в электрической установке может также использоваться в неизменном виде съемная часть 2. Съемная часть 2 содержит первую цепь 23 связи и первое устройство 24 адресации. Первая цепь 23 связи имеет первый и второй адресные входы. Первое устройство 24 адресации, подключенное к первому адресному входу цепи 23 связи, подает к нему первый адрес AD1. Стационарная часть 1 содержит второе устройство 18 адресации. Второе устройство 18 адресации,подключаемое ко второму адресному входу первой цепи 23 связи, подает к нему второй адрес AD2. Согласно этому варианту осуществления изобретения, съмная часть 2 может также использоваться в неизменном виде. При осуществлении связи съемной части 2 со стационарной частью 1 цепь связи принимает адресный сигналAD2, подаваемый вторым устройством адресации. Этот адресный сигнал AD2 используется приоритетно цепью 23. В случае, когда часть 2 не используется в качестве съемной части, а устанавливается на постоянной основе, адресный сигнал AD2 не существует. Цепь 23 обнаруживает отсутствие адреса AD2 и затем выбирает адрес AD1, подаваемый первым устройством 24 адресации. На фиг. 6 представлена блок-схема обработки, выполняемой при выборе адреса ADCOM связи. На первом шаге 25 цепь 23 связи считывает адрес AD2 на своем втором адресном входе. Затем (шаг 26) цепь 23 проверяет правильность адреса AD2. В случае правильности адреса AD2 осуществляется загрузка адреса ADCOM связи величиной, представляющей адрес AD2 (шаг 27). В случае отсутствия адреса AD2 или его неправильности цепь 23 считывает адрес AD1 на шаге 28 на своем первом адресном входе. Затем, на шаге 29 загружается адрес ADCOM связи величиной, представляющей адрес AD1. 9 После инициализации величины адресаADCOM цепь 23 использует этот адрес в фазе 30 связи. Инициализация адреса ADCOM выполняется в течение общей инициализации цепи 23,причем впоследствии он также может инициализироваться циклическим образом. Также, перенос параметров настройки от стационарной части к процессору съемной части будет эффективным только в присутствии запоминающих устройств и правильных параметров в этом устройстве. В других случаях должна использоваться настройка по умолчанию или ручная настройка посредством устройства 11 настройки для установки параметров процессора. На фиг. 7 показана блок-схема, представляющая процесс изменения параметров. При установке съемной части на шаге 37 процессор имеет величины настройки по умолчанию. Затем на шаге 38 выполняется проверка присутствия или правильности параметров, доставленных запоминающим устройством съемной части. Если параметры являются правильными, на шаге 39 выполняется восстановление этих параметров. Затем на шаге 40 осуществляется индикация восстановления параметров. В случае отсутствия параметров или их неправильности процессор на шаге 41 осуществляет индикацию этого, и на шаге 42 возникает необходимость ручной установки. На шаге 43 процессор работает в зависимости от того, что имеет место, с параметрами настройки по умолчанию, вручную установленными параметрами или параметрами, восстановленными из запоминающего устройства съемной части. На шаге 44 параметры настройки или другие параметры состояния и работы могут изменяться автоматически или пользователем. Затем,на шаге 45 эти новые параметры запоминаются в запоминающем устройстве стационарной части для последующего использования, особенно,когда имеет место замена съемной части. На фиг. 8 показан четвртый вариант осуществления изобретения, который является усовершенствованием третьего варианта. Стационарная часть 1 содержит вторую цепь 17 связи и второе устройство 18 адресации. Съемная часть содержит первую цепь 23 связи, имеющую два адресных входа AD1 и AD2. Первое устройство адресации 24 подает первый адрес AD1. В стационарной части 1 цепь 17 связи подключена непосредственно к сети 6 связи. Второе устройство адресации 18 подает третий адресAD3 ко второй цепи 17 связи. В этом варианте цепь 17 содержит адресный выход, выдающий к первой цепи 23 связи величину второго адресаAD2. Соединение между адресным выходом 17 цепи и вторым адресным входом цепи 23 осуществляется посредством соединителей 19 и контактов 20. 10 Величина адреса AD2 определяется относительно величины адреса AD3, подаваемого устройством 18 адресации. Предпочтительно,адрес AD2 идентичен адресу AD3, подаваемому устройством 18. Таким образом, две цепи 17 и 23 связи будут связаны с сетью 6 связи тем же самым адресом. Цепь 23 использует или адресAD1 в неподвижном использовании или адресAD2 в подвижном использовании как цепь 23 на фиг. 4 и 5. Этот вариант осуществления, в частности,является полезным, когда стационарная часть должна сообщать информацию в сеть 6 связи. Стационарная часть, показанная на фиг. 8, содержит первые датчики 31 состояния, подключенные к входу второй цепи 17 связи. Эти датчики 31 выдают информацию о состоянии стационарной части, особенно информацию, касающуюся присутствия или отсутствия съемной части или блокирования, при котором предотвращается установка съемной части. Съемная часть 2 содержит вторые датчики 32 состояния, подключенные к первой цепи 23 связи. Вторые датчики 32 подают к цепи 23 информацию, касающуюся состояния съемной части. Если съемная часть представляет собой выдвижной автоматический выключатель, датчики 32 указывают цепи 23, особенно, разомкнутое или замкнутое состояние основных контактов и/или причины отключения коммутационного устройства. Этими причинами отключения являются, например, ручное отключение,отключение посредством размыкающего устройства при неисправности или отключение с использованием дистанционного управления или вспомогательных схем. Согласно усовершенствованию третьего и четвертого вариантов изобретения первое запоминающее устройство 33 подключено ко второй цепи 17 связи. Запоминающее устройство 33 обладает способностью запоминать данные инициализации и рабочие параметры, предназначенные для использования первой цепью 23 связи. Данные инициализации включают, например, параметры установки процессора, идентификацию типа устройства съемной части, его номинальную характеристику и/или последнюю величину тока, который протекал в устройстве. Для выключателя параметры настройки служат для определения пороговых значений и временных задержек кривых размыкания. Когда осуществляется инициализация цепи 23 связи, цепь 17 выдает адресную величинуAD2 к цепи 23, считывает данные в запоминающем устройстве 33 и передает эти данные к цепи 23, так что может осуществляться полная инициализация данных и рабочих параметров. Съемная часть 2 содержит второе запоминающее устройство 34, подключенное к первой цепи 23 связи. Это запоминающее устройство 34 обладает способностью запоминать данные, 11 подаваемые первым запоминающим устройством 33. Данные инициализации могут генерироваться или модифицироваться процессором. Например, при первой инициализации первой цепи 23 первой съемной части 1 процессор посылает данные инициализации к цепи 23. Затем цепь 23 запоминает эти данные в запоминающем устройстве 34 и/или посылает их к цепи 17 стационарной части 1. Цепь 17 запоминает данные в подключенном к ней запоминающем устройстве 33. Когда осуществляется замена или новое подключение съемной части 2, цепь 17 связи посылает адрес AD2 и данные, запомненные в запоминающем устройстве 33, к новой цепи 23 связи. Цепь 23 инициализирует эти рабочие параметры, запоминает данные в подключенном к ней запоминающем устройстве 34 и осуществляет связь с сетью 6 и процессором 10. Данные могут посылаться к процессору, и новые данные, выдаваемые процессором, могут быть модифицированными или добавленными к уже запомненным данным. Данные инициализации могут подаваться устройством инициализации, отличным от процессора или приниматься через сеть связи 6. Предпочтительно, съемная часть представляет собой выключатель или переключатель выдвижного типа, способный устанавливаться в стационарной части, такой как опора или рама. Однако изобретение может быть применимо к другим электрическим коммутационным устройствам. В вышеописанных вариантах осуществления изобретения соединение между цепью связи съемной части и элементами стационарной части достигается посредством соединителей 5, 19,21 и электрических контактов 14, 20, 22. Но можно разработать устройства согласно изобретению, содержащие электроизолированные соединения между цепями связи съемной части и элементами стационарной части. Эти соединения, например, могут осуществляться посредством оптической связи или электромагнитного излучения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Выдвижное электрическое коммутационное устройство, содержащее стационарную часть (1), составляющую опору и подключенную к системе (4) распределения электрической энергии, съемную часть (2), предназначенную для поддержки стационарной частью и содержащую, по меньшей мере, одно электрическое коммутационное устройство (7), предназначенное для подключения к системе распределения электрической энергии через стационарную часть, и процессор (10), связанный с электрическим устройством и принимающий сигналы,представляющие электрические токи, и первое 12 соединительное средство (3, 8), предназначенное для легкого подключения и отключения,служащее для подключения устройства съемной части (2) к стационарной части (1) и к системе(4) распределения электрической энергии, отличающееся тем, что оно содержит средство (18,33) настройки параметров, расположенное в стационарной части, служащее для установки параметров процессора съемной части, и соединительное средство (5, 14, 19, 20, 21, 22, 35, 36),служащее для подключения упомянутого средства настройки параметров стационарной части к процессору съемной части, причем средство настройки параметров подает рабочие параметры к процессору. 2. Устройство по п.1, отличающееся тем,что средство настройки параметров содержит первое средство для запоминания в запоминающем устройстве (33). 3. Устройство по одному из пп.1 или 2, отличающееся тем, что средство настройки параметров задает параметры, представляющие пороговые значения тока и величины временной задержки. 4. Устройство по одному из пп.2 или 3, отличающееся тем, что процессор (10) снабжает первое запоминающее средство параметрами,подлежащими запоминанию в запоминающем устройстве перед отключением первого соединительного средства. 5. Устройство по одному из пп.1-4, отличающееся тем, что процессор (10) содержит средство для электрических защитных функций обработки. 6. Устройство по любому из пп.1-5, отличающееся тем, что средство настройки параметров содержит средство адресации, предназначенное для подключения к цепи (15, 16) связи,предназначенной для подключения к процессору и к сети (6) связи. 7. Устройство по п.6, отличающееся тем,что цепь (15, 23) связи расположена в съемной части (2). 8. Устройство по п.6, отличающееся тем,что цепь (16) связи расположена в стационарной части (1). 9. Устройство по п.6, отличающееся тем,что оно содержит первую цепь (23) связи, расположенную в съемной части (2) и подключаемую к процессору и к сети (6) связи через соединительное средство (5, 14), предназначенное для легкого подключения и отключения, первое средство (24) адресации, расположенное в съемной части и подключенное к первой цепи(23) связи, причем первое средство адресации подает первый адрес (AD1) к первой цепи связи,и второе средство (18) адресации, расположенное в стационарной части и предназначенное для подключения к первой цепи (23) связи съемной части, причем второе средство (18) адресации подает второй адрес (AD2) к первой цепи связи. 13 10. Устройство по п.6, отличающееся тем,что оно содержит первую цепь (23) связи, расположенную в съемной части (2) и подключаемую к процессору и к сети (6) связи через соединительное средство (5, 14), предназначенное для легкого подключения и отключения, причем первая цепь (23) связи содержит первый и второй адресные входы, первое средство (24) адресации, расположенное в съемной части и подключенное к первому адресному входу первой цепи (23) связи, причем первое средство адресации подает первый адрес (AD1) к первой цепи связи, вторую цепь (17) связи, расположенную в стационарной части (1), подключенную к сети(6) связи и содержащую адресный выход, подключаемый к второму адресному входу первой цепи (23) связи, причем вторая цепь (17) связи подает второй адрес (AD2) к первой цепи (23) связи, и второе средство (18) адресации, расположенное в стационарной части и подключенное ко второй цепи (17) связи стационарной части, причем второе средство (18) адресации подает третий адрес (AD3) ко второй цепи связи. 11. Устройство по п.10, отличающееся тем,что второй адрес (AD2), подаваемый второй цепью (17) связи к первой цепи (23) связи, является идентичным третьему адресу (AD3), подаваемому вторым средством (18) адресации к второй цепи (17) связи. 12. Устройство по любому из пп.9-11, отличающееся тем, что первая цепь (23) связи содержит адрес связи (ADCOM) и средство (2528) для инициализации адреса связи, причем средство инициализации инициализирует адрес(ADCOM) связи приоритетно по отношению к величине второго адреса (AD2), принимаемого на втором адресном входе, или, в случае неправильного второго адреса, величине первого адреса (AD1), принимаемого на первом входе. 13. Устройство по любому из пп.10-12, отличающееся тем, что оно содержит первые контакты (31) состояния, расположенные в стационарной части и подключенные ко второй цепи(17) связи. 14. Устройство по любому из пп.10-13, отличающееся тем, что в стационарной части рас 001174 14 положено первое запоминающее средство (33),подключенное к второй цепи (17) связи. 15. Устройство по п.14, отличающееся тем,что первое запоминающее средство (33) получает исходные рабочие параметры от сети (6) связи. 16. Устройство по любому из пп.2-15, отличающееся тем, что первое запоминающее средство (33) запоминает рабочие параметры в запоминающем устройстве при каждой настройке процессора средством (11) настройки. 17. Устройство по любому из пп.9-16, отличающееся тем, что оно содержит вторые контакты (32) состояния, расположенные в съемной части и подключенные к первой цепи (23) связи. 18. Устройство по любому из пп.9-17, отличающееся тем, что оно содержит второе запоминающее средство (34), расположенное в съемной части и подключенное к первой цепи(23) связи. 19. Устройство по любому из пп.1-18, отличающееся тем, что съемная часть представляет собой выключатель выдвижного типа. 20. Способ осуществления инициализации цепи связи электрического коммутационного устройства по любому из пп.9-19, отличающийся тем, что первая цепь связи- на первом шаге (25) считывает величину второго адреса (AD2),- на втором шаге (26) проверяет правильность второго адреса (AD2),- на третьем шаге (27) нагружает адрес связи (ADCOM) величиной второго адреса при условии его правильности,- на четвертом шаге (28) считывает величину первого адреса (AD1) при условии неправильности второго адреса (AD2), и- на пятом шаге (29) нагружает адрес связи(ADCOM) величиной первого адреса (AD1). 21. Способ работы процессора электрического коммутационного устройства по любому из пп.9-19, отличающийся тем, что он содержит шаг (38) проверки параметров средства настройки параметров, шаг (40) восстановления рабочих параметров при условии их правильности, рабочий шаг (43) и шаг (45) запоминания параметров в средстве настройки параметров.
