Охлаждающее устройство, в частности для охлаждения холодильных камер
Формула / Реферат
1. Охлаждающее устройство, в частности для охлаждения холодильных камер, с двумя попеременно активируемыми теплообменниками (2), в частности испарителем или охладителем в одном холодильном цикле, и по меньшей мере одной воздуходувкой (1) для создания потока газа, в частности воздуха, через теплообменники (2), отличающееся тем, что теплообменники (2) расположены таким образом, что они, по меньшей мере, при активизации имеют возможность пропускать весь поток газа от воздуходувки (1).
2. Охлаждающее устройство по п.1, отличающееся тем, что оба теплообменника (2) расположены один за другим по направлению потока (6, 7).
3. Охлаждающее устройство по п.2, отличающееся тем, что первый теплообменник (2) по направлению потока (6, 7) расположен перед воздуходувкой (1) или воздуходувками, а второй теплообменник (2) по направлению потока (6, 7) расположен позади воздуходувки или воздуходувок (1).
4. Охлаждающее устройство по п.1 или 2, отличающееся тем, что оба теплообменника (2) расположены по направлению потока (6, 7) перед воздуходувкой (1) или воздуходувками или оба теплообменника (2) расположены позади воздуходувки или воздуходувок (1).
5. Охлаждающее устройство по одному из пп.1-4, отличающееся тем, что между воздуходувкой или воздуходувками (1) и теплообменниками (2) расположены каналы (4) для направления газа.
6. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что воздуходувка или воздуходувки (1) и теплообменники (2) расположены внутри каналов (4) для направления газа.
7. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что воздуходувка или воздуходувки (1) и теплообменники (2) расположены в общем корпусе.
8. Охлаждающее устройство по п.7, отличающееся тем, что, по меньшей мере, на выходной стороне к корпусу присоединены каналы для направления газа.
9. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрена воздуходувка (1) с реверсируемым направлением потока.
10. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что различное по направлению прохождение потока через теплообменники реализовано с помощью управляемых посредством клапанов направляющих для среды.
11. Охлаждающее устройство по п.10, отличающееся тем, что предусмотрена воздуходувка (1), напорная сторона которой через переключающиеся клапаны (8) и соответствующие каналы (4, 4а, 4b, 4с, 4d) для направления газа попеременным образом может быть соединена с первым или вторым теплообменником (2), а всасывающая сторона которой может быть соединена с первым или вторым теплообменником (2).
12. Охлаждающее устройство по п.10, отличающееся тем, что предусмотрена воздуходувка (1), всасывающая сторона которой может быть соединена с входным отверстием (11), а напорная сторона которой попеременным образом соединена с первым или вторым теплообменником (21, 22) и, соответственно, другой теплообменник (21, 22) с одной стороны соединен с теплообменником (21, 22), а с другой стороны с выходным отверстием (12).
13. Охлаждающее устройство по п.10, отличающееся тем, что предусмотрены две направленные в противоположных направлениях и расположенные параллельно друг другу воздуходувки (1a, 1b), которые с помощью каналов (4, 4е, 4f) для направления газа соединены с обоими теплообменниками (2) и могут быть активированы попеременным образом.
14. Охлаждающее устройство по п.13, отличающееся тем, что неактивная в конкретный период ветвь (4е, 4f) может быть закрыта с помощью клапана (9).
15. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что входное отверстие (11) и выходное отверстие (12) устройства независимо от направления (6, 7) потока в теплообменниках (21, 22) образованы, соответственно, теми же самыми отверстиями (11, 12).
16. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что входное отверстие (11) и выходное отверстие (12) постоянно расположены на одной и той же стороне устройства, в частности рядом друг с другом.
17. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что направляющие (18) для среды, по меньшей мере, участками проходят в различных плоскостях.
18. Охлаждающее устройство по п.17, отличающееся тем, что направляющие (18) для среды проходят над и под друг другом и/или рядом друг с другом.
19. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что поперечное сечение направляющих (18) для среды различно на различных участках (15, 16).
20. Охлаждающееустройство по п.19, отличающееся тем, что поперечное сечение направляющих (18) для среды в области теплообменников (21, 22) больше, в частности в соотношении 2:1, чем перед ними или после них.
21. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в качестве воздуходувки (1) предусмотрен по меньшей мере один центробежный вентилятор.

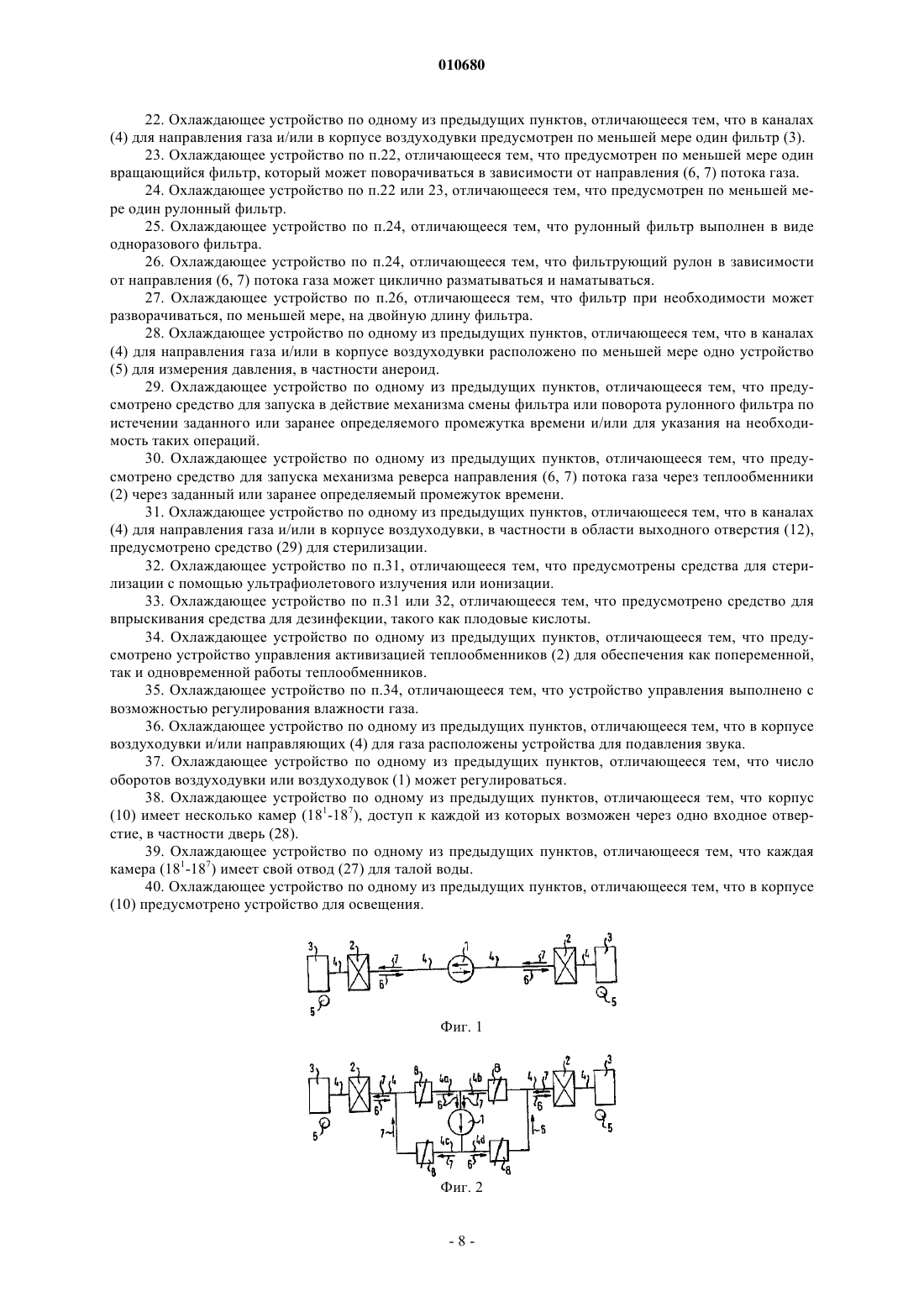

22. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в каналах (4) для направления газа и/или в корпусе воздуходувки предусмотрен по меньшей мере один фильтр (3).
23. Охлаждающее устройство по п.22, отличающееся тем, что предусмотрен по меньшей мере один вращающийся фильтр, который может поворачиваться в зависимости от направления (6, 7) потока газа.
24. Охлаждающее устройство по п.22 или 23, отличающееся тем, что предусмотрен по меньшей мере один рулонный фильтр.
25. Охлаждающее устройство по п.24, отличающееся тем, что рулонный фильтр выполнен в виде одноразового фильтра.
26. Охлаждающее устройство по п.24, отличающееся тем, что фильтрующий рулон в зависимости от направления (6, 7) потока газа может циклично разматываться и наматываться.
27. Охлаждающее устройство по п.26, отличающееся тем, что фильтр при необходимости может разворачиваться, по меньшей мере, на двойную длину фильтра.
28. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в каналах (4) для направления газа и/или в корпусе воздуходувки расположено по меньшей мере одно устройство (5) для измерения давления, в частности анероид.
29. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрено средство для запуска в действие механизма смены фильтра или поворота рулонного фильтра по истечении заданного или заранее определяемого промежутка времени и/или для указания на необходимость таких операций.
30. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрено средство для запуска механизма реверса направления (6, 7) потока газа через теплообменники (2) через заданный или заранее определяемый промежуток времени.
31. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в каналах (4) для направления газа и/или в корпусе воздуходувки, в частности в области выходного отверстия (12), предусмотрено средство (29) для стерилизации.
32. Охлаждающее устройство по п.31, отличающееся тем, что предусмотрены средства для стерилизации с помощью ультрафиолетового излучения или ионизации.
33. Охлаждающее устройство по п.31 или 32, отличающееся тем, что предусмотрено средство для впрыскивания средства для дезинфекции, такого как плодовые кислоты.
34. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрено устройство управления активизацией теплообменников (2) для обеспечения как попеременной, так и одновременной работы теплообменников.
35. Охлаждающее устройство по п.34, отличающееся тем, что устройство управления выполнено с возможностью регулирования влажности газа.
36. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в корпусе воздуходувки и/или направляющих (4) для газа расположены устройства для подавления звука.
37. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что число оборотов воздуходувки или воздуходувок (1) может регулироваться.

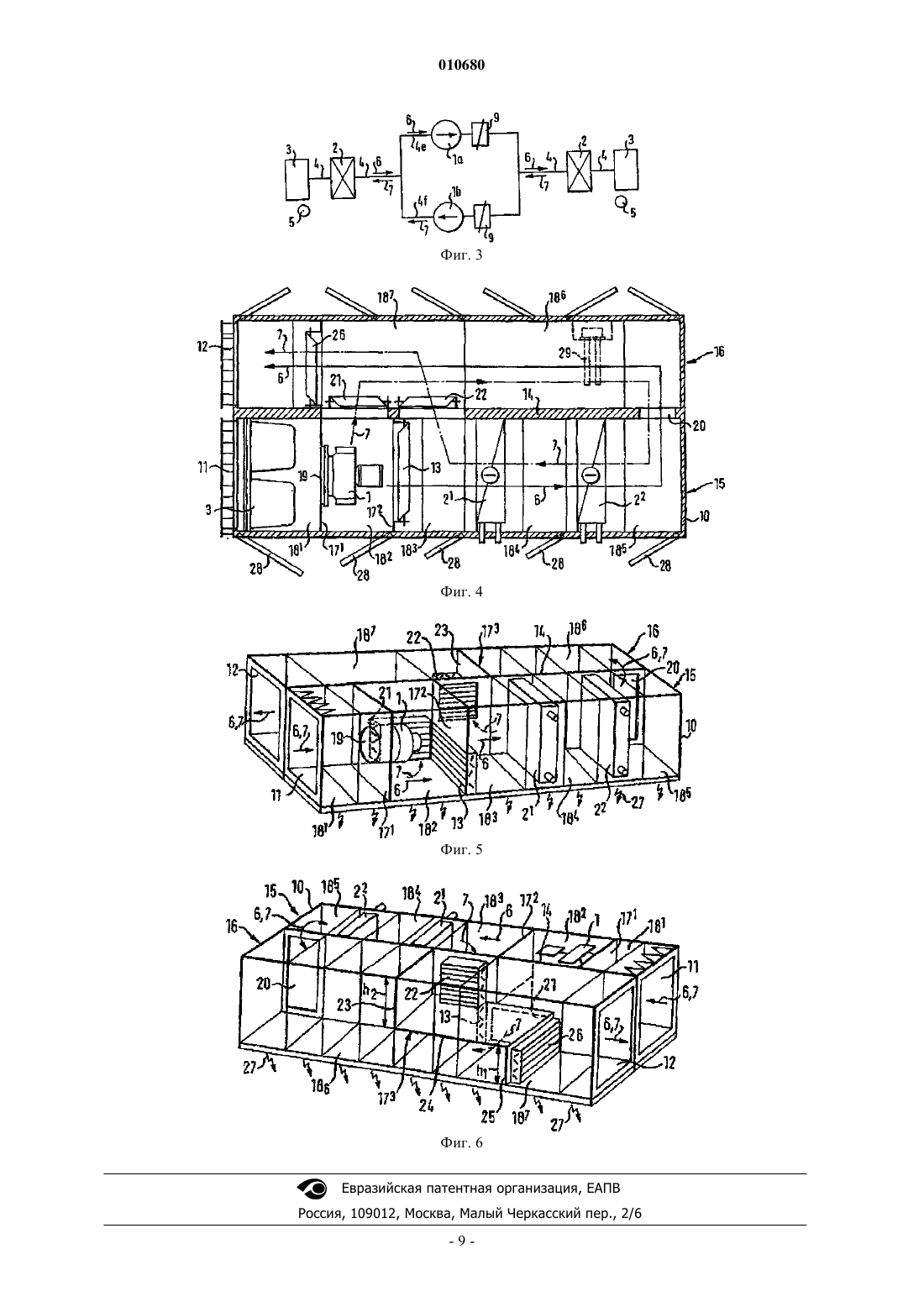

38. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что корпус (10) имеет несколько камер (181-187), доступ к каждой из которых возможен через одно входное отверстие, в частности дверь (28).
39. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что каждая камера (181-187) имеет свой отвод (27) для талой воды.
40. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в корпусе (10) предусмотрено устройство для освещения.
Текст
010680 Настоящее изобретение касается охлаждающего устройства, в частности для охлаждения холодильных камер, с двумя попеременно активируемыми теплообменниками, в частности с испарителем или охладителем одного холодильного цикла, и по меньшей мере одной воздуходувкой для создания потока газа, в частности воздуха, через теплообменники. Из DE 19709176 С 2 известно охлаждающее устройство указанного вначале рода. В этом охлаждающем устройстве оба попеременно активируемых выполненных с пластинками теплообменника расположены рядом или один над другим, и через них проходит равный поток среды, которая подлежит охлаждению. Это означает, что каждый из обоих теплообменников имеет нагрузку только половиной потока. Для того, чтобы получить желаемую нагрузку потоком среды, общий поток должен быть при этом увеличен вдвое. Соответственно, большой должна быть выполнена воздуходувка, что повлечет за собой увеличение затрат, а также увеличение в необходимой площади. Задачей изобретения является разработка охлаждающего устройства указанного в начале рода, которое было бы лишено этих недостатков. В частности, изготовление этого охлаждающего устройства должно быть экономичным, а само устройство занимать немного места. Эта задача решается за счет того, что теплообменники расположены таким образом, что они, по меньшей мере, при активизации имеют возможность пропускать весь поток газа от воздуходувки. За счет того, что теплообменники располагаются таким образом, что через каждый из них может проходить весь поток газа, создаваемый воздуходувкой, требуемый поток газа может быть уменьшен примерно наполовину по сравнению с известными устройствами. Соответственно этому должна стать меньше и воздуходувка, а это ведет к сокращению затрат и площади. Прохождение всего потока через оба теплообменника может, в частности, обеспечиваться за счет того, что оба теплообменника расположены один за другим по направлению потока. При этом оба теплообменника могут быть расположены на одной и той же стороне воздуходувки. Благодаря этому автоматически оба теплообменника будут нагружены полным потоком независимо от того, в каком направлении идет поток от воздуходувки. При другой конструкции первый теплообменник по направлению потока расположен перед, а второй теплообменник по направлению потока расположен позади воздуходувки или воздуходувок. Благодаря этому оба теплообменника могут защищать воздуходувку от внешних влияний. Особо благоприятным с точки зрения затрат будет выполнение, при котором теплообменники расположены свободно перед или позади воздуходувки или воздуходувок. Благодаря этому не требуется каких-либо дополнительных деталей, и могут использоваться обычные теплообменники. Специального изготовления, как это имеет место у охлаждающих устройств указанного в начале рода, не требуется. Между воздуходувкой или воздуходувками и теплообменниками могут быть расположены и каналы для направления газа. Это дает ряд преимуществ. Среди прочего это позволяет располагать теплообменники и воздуходувку на расстоянии друг от друга. Кроме того, в каналах для направления газа могут быть расположены измерительные устройства, такие как анероиды, а также фильтры и устройства для подавления звука. При другом варианте выполнения изобретения воздуходувка или воздуходувки и теплообменники расположены в закрытых направляющих для газа. Благодаря этому полностью используется поток, создаваемый воздуходувкой, и достигается хорошая направленность потока. Особенно предпочтительным является расположение воздуходувки или воздуходувок и теплообменников в одном общем корпусе. Это способствует, в первую очередь, экономии места и, кроме того,хорошей защите воздуходувки или воздуходувок за счет расположенных впереди и/или позади теплообменников. К корпусу предпочтительным образом, по меньшей мере, со стороны выхода газа могут быть присоединены каналы для направления газа. Это преимущественным образом позволяет устанавливать корпус на удалении от подлежащего охлаждению места, например в двойном потолке холодильной камеры или полностью вне здания, в котором расположена холодильная камера. Согласно особому выполнению изобретения предусмотрена воздуходувка с реверсивным направлением дутья. Благодаря реверсу направления дутья воздуходувкой может быть изменено направление потока через теплообменники, расположенные перед или, соответственно, позади воздуходувки, в частности таким образом, что газ засасывается через неактивный теплообменник и продувается через активный теплообменник. Таким образом, через неактивный теплообменник проходит газ, подлежащий охлаждению, и теплообменник нагревается, что может использоваться в испарителях холодильного цикла преимущественно для размораживания, когда температура газа, подлежащего охлаждению, лежит выше точки замерзания. Наконец, к активированному второму теплообменнику подается уже охлажденный благодаря этому газ, при этом при желании он может и далее охлаждаться. Благодаря попеременной активизации обоих теплообменников и соответствующему реверсу направления дутья воздуходувки может постоянно производиться оттаивание одного теплообменника, а второй использоваться для охлаждения. Это также дает преимущество в том, что направление струи в установке циклически изменяется и благодаря этому может быть достигнуто лучшее распределение охлажденного газа в холодильной камере. Напротив, если желательно, чтобы поток газа шел постоянно только-1 010680 в одном направлении, то это может быть достигнуто с помощью соответствующего расположения каналов для направления газа и клапанов перед выходами и входами охлаждающего устройства. Согласно другому варианту выполнения изменение направления потока в теплообменниках осуществляется с помощью направляющих для сред, управляемых посредством клапанов. И при таком варианте выполнения газ может попеременно засасываться одним теплообменником и выбрасываться другим, при этом, соответственно, один теплообменник является неактивным, в то время как второй активирован для охлаждения. Реверс потока при таком расположении не требуется. Другое преимущество заключается в том, что мощность воздуходувки для единственного направления потока воздуходувки может быть оптимизирована. Согласно специальному варианту выполнения изобретения предусмотрена воздуходувка, напорная сторона которой через переключающиеся клапаны и соответствующие каналы для направления газа попеременным образом может быть соединена с первым или вторым теплообменником и всасывающая сторона которой может быть соединена, соответственно, с другим теплообменником. При таком варианте выполнения воздуходувка расположена между обоими теплообменниками. Согласно другому специальному варианту выполнения изобретения предусмотрена воздуходувка,всасывающая сторона которой соединена с входным отверстием и напорная сторона которой попеременным образом соединена с первым или вторым теплообменником, причем, соответственно, другой теплообменник с одной стороны соединен с теплообменником и с другой стороны с выходным отверстием устройства. При этом варианте, соответственно, оба теплообменника расположены перед или оба теплообменника расположены позади воздуходувки, если смотреть по направлению потока. Еще по одному специальному варианту выполнения изобретения предусмотрены две расположенные в противоположных направлениях и параллельно друг другу воздуходувки, каждая из которых с помощью каналов для пропуска газа соединена с обоими теплообменниками и может быть активирована попеременным образом. И в этом случае может быть достигнуто то, что подлежащий охлаждению газ попеременно засасывается одним теплообменником и выбрасывается через другой теплообменник. При этом варианте каждый раз одна воздуходувка является активной, а другая воздуходувка неактивной. И в этом случае имеется преимущество, заключающееся в том, что мощность воздуходувки может оптимизироваться для единственного направления потока. Перекрытие неактивной в данный момент ветви этого устройства может осуществляться с помощью клапана. Благодаря этому может быть исключен ошибочный поток через неактивную ветвь. Согласно особо предпочтительному варианту выполнения изобретения входное отверстие и выходное отверстие устройства образованы независимо от направления потока в теплообменниках, каждый раз,соответственно, через те же самые отверстия. В этом случае преимущество заключается в том, что через фильтр, установленный позади входного отверстия, поток идет всегда в одном и том же направлении. В связи с этим не нужно предусматривать сменные фильтры, что обеспечивает особо хорошее уплотнение фильтра. Благодаря этому в такой степени удается избежать попадания ошибочного потока воздуха, что это позволяет обеспечить высокую производительность фильтра для очистительной техники. Равным образом предпочтительно, когда входное и выходное отверстия расположены на одной и той же стороне устройства, в частности рядом друг с другом. Благодаря этому может быть достигнута особо компактная компоновка устройства, что повлечет за собой преимущественным образом снижение в потребности места. Другой способ дальнейшего сокращения необходимой площади может быть реализован за счет того, что направляющие для среды согласно другому варианту выполнения изобретения проходят, по меньшей мере, участками в различных плоскостях, в частности над и под друг другом. Кроме того, при этом варианте имеется преимущество, когда входное и выходное отверстия расположены на одной и той же стороне устройства. Далее, имеется преимущество, если диаметр направляющих для рабочей среды на различных участках различен. В частности, диаметр в области теплообменника может быть больше, чем перед ним или позади него, например в соотношении 2:1. Далее, тем самым можно еще больше уменьшить конструктивные размеры, причем это заметно не ограничит производительность устройства, так как поперечное сечение в области теплообменника может быть большим, причем уменьшенное поперечное сечение,впрочем, вряд ли будет иметь отрицательное значение. В качестве воздуходувки для предложенного охлаждающего устройства могут применяться осевые вентиляторы. Однако преимущественным образом для предложенного охлаждающего устройства могут применяться также центробежные вентиляторы. Последние имеют преимущество в более высоком сжатии, что имеет значение, в частности, при применении каналов для направления газа. Применение центробежных вентиляторов позволяет также использовать фильтры для подлежащего охлаждению газа. Они могут быть расположены, в частности, в каналах для направления газа и/или в корпусе воздуходувки. Благодаря применению фильтров могут быть удовлетворены высокие требования в части гигиены. В качестве фильтра может быть предусмотрен, в частности, по меньшей мере один вращающийся фильтр, который имеет возможность поворачиваться в зависимости от направления потока газа. Таким-2 010680 образом, фильтр всегда нагружается газовым потоком в одном и том же направлении. Обратное выдувание отфильтрованных частиц в поток газа благодаря этому может быть исключено. Согласно другому варианту выполнения изобретения предусмотрен по меньшей мере один рулонный фильтр. Он может быть выполнен, например, в виде одноразового фильтра, который при каждой смене направления потока поворачивается. Согласно другому варианту выполнения изобретения фильтрующий рулон в зависимости от направления газового потока может быть выполнен таким образом, что он имеет возможность совершать циклически возвратно-поступательные движения. Благодаря этому участок фильтрующего рулона всегда нагружается газовым потоком в одном и том же направлении, так что и в данном случае исключается повторное попадание частиц в поток газа. При достижении определенной степени загрузки фильтра рулон может быть развернут на двойную длину фильтра, так что попеременно могут использоваться два новых участка рулонного фильтра. В каналах для направления газа и/или в корпусе воздуходувки может быть расположено по меньшей мере одно устройство для измерения давления, в частности анероид. Он может использоваться как для определения степени обледенения теплообменника, так и для определения необходимости замены фильтра. Замена фильтра или поворот рулонного фильтра может производиться по истечении заданного времени или определяться через задаваемое время, для чего согласно другому варианту выполнения изобретения предусмотрены специальные средства. Благодаря этому можно сэкономить на устройстве для измерения давления. Тем не менее, с помощью опытных данных могут быть достигнуты хорошие результаты. Реверс направления потока через оба теплообменника может осуществляться в зависимости от времени, для чего равным образом предпочтительно предусмотрены соответствующие средства. И в этом случае с помощью опытных данных могут быть получены хорошие результаты и обеспечена экономия на соответствующих измерительных устройствах, таких как устройство для измерения давления, используемое для определения степени обледенения теплообменника. Согласно другому варианту выполнения изобретения в каналах для направления газа и/или в корпусе компрессора, в частности в области выходного отверстия, предусмотрены средства стерилизации. Благодаря этому могут быть удовлетворены требования в части гигиены, при этом стерилизация особенно эффективна в выходной области. Для стерилизации могут быть предпочтительным образом предусмотрены средства ультрафиолетового или ионизирующего облучения. В качестве альтернативы или дополнения также могут быть предусмотрены средства для впрыскивания средств дезинфекции, например плодовых кислот. Оба мероприятия хорошо подходят для целей стерилизации. Работа обоих теплообменников, в основном, происходит взаимно. Однако в соответствии с одним вариантом выполнения возможна и работа с перекрытием за счет соответствующего управления активизацией теплообменников. С помощью такого управления может быть кратковременно повышена мощность охлаждения. Кроме того, благодаря этому может регулироваться влажность воздуха. Далее, предпочтительным является наличие в корпусе воздуходувки или направляющих для газа устройств для подавления звука. Благодаря этому может быть уменьшено шумовое излучение устройства. Согласно другому варианту выполнения для регулирования мощности охлаждающего устройства преимущественным образом может регулироваться число оборотов воздуходувки или воздуходувок. Имеющая преимущество конструкция получается в том случае, когда корпус имеет несколько камер. Для целей обслуживания и ремонта при этом дает преимущество возможность доступа к камерам через одно входное отверстие, в частности дверь. Далее, дает преимущество, если каждая камера имеет собственный отвод талой воды. Мероприятия по обслуживанию и ремонту могут стать более легкими за счет того, что в корпусе предусмотрено устройство для освещения. Ниже описывается представленный на чертежах пример выполнения, которым изобретение не ограничивается. С помощью схематического изображения показаны фиг. 1 - блок-схема первого варианта предложенного устройства для охлаждения,фиг. 2 - блок-схема второго варианта,фиг. 3 - блок-схема третьего варианта,фиг. 4 - вид сверху четвертого варианта предложенного устройства для охлаждения,фиг. 5 - изометрическое изображение варианта по фиг. 4 под одним углом зрения и фиг. 6 - изометрическоеизображение того же устройства под другим углом зрения. На фиг. 1 показана воздуходувка 1, два расположенных по обе стороны от воздуходувки 1 теплообменника 2, а также два фильтра 3, расположенных на сторонах обоих теплообменников 2, обращенных от воздуходувки 1. Между воздуходувкой 1 и теплообменниками 2, а также фильтрами 3 имеются направляющие 4 для газа, причем они могут быть выполнены в виде каналов или трубопроводов. Воздуходувка 1 и теплообменники 2, а также предпочтительно и фильтры 3 могут располагаться и в одном корпусе,который снабжен схематически изображенной направляющей для газа между названными конструктивными элементами.-3 010680 Дополнительно показаны два анероида 5, с помощью которых может определяться давление на обеих сторонах воздуходувки 1. Один такой анероид 5 может располагаться, как показано, в области фильтра 3 для того, чтобы можно было судить о степени нагрузки на фильтр 3, он может располагаться и в области теплообменника 2, чтобы можно было определять степень его обледенения. Для того, чтобы можно было определять оба показателя, можно предусмотреть несколько анероидов 5 на каждой стороне. Воздуходувка 1 выполнена в виде центробежного вентилятора, направление вращения которого может реверсироваться. Таким образом, поток газа может идти как в направлении стрелки 6, так и в обратном направлении, указанном стрелкой 7. Переключение может осуществляться в зависимости от степени обледенения теплообменника 2 или в зависимости от времени. Предусмотрено соответствующее управляющее устройство, однако, оно не показано. Фильтры 3 могут быть выполнены в виде вращающихся фильтров, в частности в виде имеющих возможность поворота на 180 С мешочных фильтров. С помощью соответствующего управления может осуществляться регулировка углового положения в соответствии с направлением струи, создаваемой воздуходувкой 1, так что фильтр постоянно находится под нагрузкой идущего в одном направлении 6 или 7 газового потока и задержанные фильтрами 3 частицы не могут снова попасть в поток газа, когда осуществляется изменение направления вращения воздуходувки 1. Фильтр 3 на стороне выхода потока может быть просто перемещен наружу из потока, так как часто бывает достаточно, если фильтр 3 активен на всасывающей стороне. Вместо мешочных фильтров, могут применяться рулонные фильтры, у которых фильтрующий материал сматывается с рулона. Если рулонный фильтр выполнен в виде одноразового фильтра, то он при изменении направления струи, создаваемой воздуходувкой 1, сматывается с рулона на соответствующую длину. Но может применяться и многократный фильтр, который при управлении циклично сматывается и наматывается, так что постоянно один и тот же участок фильтра работает при одном и другом направлении 6, 7 струи, создаваемой воздуходувкой 1. Кроме этого, управление может быть выполнено таким образом, что при определенном уровне нагрузки на фильтр происходит разматывание рулона на такую величину, что образуются два новых участка для наматывания на рулон и сматывания с рулона. Необходимость в замене фильтра или, соответственно, в дальнейшем разматывании рулонного фильтра может определяться с помощью соответствующего устройства управления в зависимости от давления. Устройство управления может в этом случае только указывать на это и/или осуществлять автоматическую замену или, соответственно, автоматическое разматывание фильтра. Вместо определения необходимости замены по давлению, управляющее устройство может определять необходимость замены по истечении промежутка времени. Временной промежуток определяется, в частности, на основе опытных данных и может задаваться заранее. Временной промежуток может быть изменен и заранее определен пользователем. Теплообменники 2 могут быть образованы с помощью пластинок, как это описано, например, в DE 19709176 С 2. Могут найти применение и существующие теплообменники, как они применяются для простых работающих только в одном направлении воздуходувок. Также в качестве воздуходувки 1 могут применяться существующие воздуходувки. В изображенном на фиг. 2 варианте направление вращения воздуходувки 1 не может реверсироваться. Вместо этого, воздуходувка 1 с помощью двух альтернативных путей 4 а, 4b или 4 с, 4d соединена с обоими теплообменниками 2. В каждом из этих четырех участков 4 а, 4b, 4c, 4d расположен запорный клапан 8, который в зависимости от желаемого направления 6 или 7 газового потока открывается или закрывается. Для того, чтобы поток шел по стрелке 6, клапаны 8 открываются в участках 4 а и 4d, а в участках 4b и 4 с закрываются. Соответственно, для направления потока по стрелке 7 клапаны 8 закрываются в участках 4b и 4 с, а в участках 4 а и 4d закрываются. Также и здесь воздуходувка 1 предпочтительным образом выполнена в виде центробежного вентилятора, при этом, однако, она может быть оптимизирована в большой степени, так как имеет место только одно направление вращения. В остальном выполнение этого варианта может быть идентично варианту, который был описан выше. В части принципа работы, не считая переключения клапанов 8, они также идентичны. В варианте, представленном на фиг. 3, предусмотрено две воздуходувки 1 а и 1b, имеющие различное направление вращения, которые расположены параллельно друг другу на участках 4 е, 4f направляющей 4 для газа. В зависимости от желаемого направления 6 или 7 движения потока включается одна воздуходувка 1 а или вторая воздуходувка 1b. В частности, при включении воздуходувки 1 а и перекрытии участка 4f поток движется в направлении стрелки 6, при включении воздуходувки 1b и перекрытии участка 4 е поток движется в направлении стрелки 7. С помощью запорных клапанов 9, имеющихся на обоих участках 4 е и 4f, соответственно, осуществляется перекрытие участка 4 е или 4f с недействующей воздуходувкой 1 а или 1b, это позволяет исключить появление ошибочного потока. И в этом случае обе воздуходувки 1 а и 1b предпочтительно выполнены в виде центробежных вентиляторов и оптимизируются для работы в соответствующем направлении. В остальном, и здесь устройство может быть выполнено таким же образом, что и в варианте 1. Сам принцип работы, за исключением-4 010680 попеременной активизации обеих воздуходувок 1 а и 1b и перекрытия в каждом случае, соответственно,других участков 4f или 4 е, идентичен варианту 1. Представленный на фиг. 4-6 вариант включает корпус 10 с входным отверстием 11 и выходным отверстием 12. Позади входного отверстия 11 расположены фильтр 3 и за ним воздуходувка 1, у которой отсутствует реверс направления вращения. На всасывающей стороне воздуходувки 1 расположено входное отверстие 11 корпуса 10. На напорной стороне корпуса 1 расположен клапан 13 и за ним оба теплообменника 2. Корпус 10 разделен с помощью разделительной стенки 14 на две области 15 и 16, которые посредством разделительных стенок 17 разделены на несколько камер 18. В первой камере 181 позади входного отверстия 11 корпуса 10 расположен фильтр 3. После нее следует камера 182, которая от первой камеры отделена разделительной стенкой 171. Разделительная стенка 171 имеет проходное отверстие 19, к которому присоединена всасывающая сторона воздуходувки 1. Камера 182 с воздуходувкой 1 ограничивается с другой стороны разделительной стенкой 172, в которой предусмотрен клапан 13. Как, в частности, можно видеть на фиг. 5, высота клапана 13 составляет примерно половину высоты разделительной стенки 172. Разделительная стенка 172 с первым теплообменником 21 ограничивает камеру 183, первый теплообменник 21 со вторым теплообменником 22 ограничивает камеру 184, и второй теплообменник 22 с корпусом 10 ограничивает камеру 185. Все камеры 181-185 находятся в первом участке 15 корпуса. Во втором участке 16 корпуса, как, в частности, видно на фиг. 6, с помощью дважды изогнутой разделительной стенки 173 образованы камера 186 и камера 187. Камера 186 через отверстие 20 соединена с камерой 185. Далее, камера 186 через клапан 21 соединена с камерой 182, в которой находится воздуходувка 1. Камера 187 через еще один клапан 22 соединена с камерой 183 и через следующий клапан 26 с камерой 186. Изогнутая стенка 173 имеет первый вертикальный участок 23, который соединен с верхней стороной корпуса 10, примыкающий к нему горизонтальный участок 24 и примыкающий к нему второй вертикальный участок 25, который соединен с донной частью корпуса 10. Высота h1 второго вертикального участка примерно на половину меньше высоты h2 первого вертикального участка. Кроме того, во втором вертикальном участке 25 предусмотрен еще один клапан 26. Все камеры 18 корпуса 10 снабжены собственным отводом для талой воды, который обозначен зигзагообразной стрелкой 27. Доступ в камеру осуществляется через дверь 28, в частности, при проведении работ по обслуживанию и ремонту. Далее, в камере 186 предусмотрено устройство 29 для ультрафиолетового облучения, с помощью которого может проводиться стерилизация рабочей среды устройства. Наконец, в корпусе 10 может быть предусмотрено освещение. В варианте, представленном на фиг. 4-6, входное отверстие постоянно независимо от направления прохождения потока в обоих теплообменниках 21 и 22 образовано отверстием 11, а выходное отверстие постоянно образовано отверстием 12 корпуса 10. Для обеспечения изменения направления потока в обоих теплообменниках 21 и 22 предусмотрены клапаны 17, 21, 22 и 26. Для протекания потока в устройстве в первом направлении, обозначенном стрелкой 6, клапаны 17 и 26 открыты, клапаны 21 и 22, напротив,закрыты. Засасываемый воздуходувкой 1 поток газа поступает от входного отверстия 11 через фильтр 3 в камеру 181 и оттуда в камеру 182. После этого поток газа идет через клапан 13 в камеру 183, проходит первый теплообменник 21, который в этом случае неактивен и оттаивается с помощью теплого потока газа, потом поступает в камеру 184, после чего идет через активный теплообменник 22, в котором поток газа охлаждается, и после этого поступает в камеру 185. Оттуда поток газа попадает через отверстие 20 в стенке 14 в камеру 186, в которой поток газа стерилизуется с помощью устройства 29, создающего ультрафиолетовое излучение. После этого поток газа проходит через клапан 26, поступает в камеру 187 и оттуда через выходное отверстие 12 выходит из корпуса 10 устройства. При работе устройства в обратном направлении, т.е. по стрелке 7, клапаны 17 и 26 закрываются, в то время как клапаны 21 и 22 открыты. Только теперь поток газа, засасываемый воздуходувкой 1 из камеры 182, не поступает в камеру 183, так как клапан 13 закрыт, а через клапан 21 идет в камеру 186. Оттуда газ дальше через отверстие 20 в стенке 14 идет в камеру 185, проходит второй, теперь неактивный теплообменник 22, при этом он находится в стадии оттаивания, далее поступает в камеру 184, после чего проходит через первый, теперь активный теплообменник 21, который охлаждает поток газа, и потом поступает в камеру 183. Так как клапан 13 закрыт, поток газа поступает из камеры 183 через клапан 22 в камеру 187 и оттуда выходит через выходное отверстие 12 корпуса 10. При таком направлении работы устройства газ также стерилизуется с помощью устройства 29, создающего ультрафиолетовое излучение,в камере 186. Вместо размещения устройства, создающего излучение, в камере 186, оно может располагаться также в камере 187, таким образом, в области выходного отверстия 12. Как показано, оба теплообменника 21 и 22 могут согласно описанному принципу работы по выбору работать при одном или другом направлении 6, 7 прохождения потока газа. Благодаря соотношению участка 15 корпуса к участку 16 корпуса как 2:1 реализуется большее поперечное сечение теплообменников и, с другой стороны, получается, в целом, относительно небольшой размер корпуса. Следующие отсюда изменения поперечного сечения не оказывают отрицательного воздействия на прохождение потока.-5 010680 Во всех представленных вариантах через оба теплообменника 2, в случае которых, в частности,речь может идти об испарителе или охладителе холодильного цикла, проходит весь поток газа от воздуходувки 1 или воздуходувок 1a, 1b. Это значит, что газ засасывается через теплообменник 2, который не является активным, и проходит через другой активный теплообменник 2. Если первый теплообменник 2 обледенел, то засосанный газ уже охлаждается. Благодаря тому, что с помощью газа при температуре выше точки замерзания оттаивается первый теплообменник 2, нет необходимости в электрических или других устройствах для оттаивания. В активном втором теплообменнике газ продолжает охлаждаться желаемым образом. После достижения на втором теплообменнике 2 определенной степени обледенения или после истечения заранее определенного промежутка времени происходит переключение направления потока, в случае варианта 1, например, с помощью переключения направления вращения воздуходувки 1. В случае варианта, представленного на фиг. 2, осуществляется переключение клапанов 8 из открытого положения в закрытое и из закрытого положения в открытое. И в случае варианта, представленного на фиг. 3, если сначала была включена воздуходувка 1 а, то она выключается и включается другая воздуходувка 1b, а также открывается закрытый клапан 9 и закрывается открытый клапан 9. Если была включена вторая воздуходувка 1b, то происходит переключение в обратном порядке. Переключение при вариантах выполнения, показанных на фиг. 4-6, было описано выше. Во всех случаях возможен режим работы с перекрытием, при котором в определенный промежуток времени оба теплообменника 2 активны. Таким образом, с одной стороны, может быть кратковременно повышена мощность охлаждения и, с другой стороны, благодаря этому может регулироваться содержание влаги в газе. При применении центробежного вентилятора, с помощью которого может быть реализовано существенно более высокое сжатие, как и при осевом вентиляторе, могут применяться фильтры 3, каналы 4 для направления газа, а также устройства для подавления звука. Таким образом, может быть преимущественным образом уменьшен шум, создаваемый охлаждающим устройством. В корпусе воздуходувки, кроме средств для стерилизации, таких как ультрафиолетовое излучение,могут быть предусмотрены средства для впрыскивания средств дезинфекции, таких как плодовые кислоты. Перечень позиций 1 Воздуходувка 1a, 1b Воздуходувка 2,21,22 Теплообменник 3 Фильтр 4 Направляющая для газа 4a-4f Участок направляющей 4 для газа 5 Анероид 6 Направление потока 7 Направление потока 8 Клапан 9 Клапан 10 Корпус 11 Входное отверстие 12 Выходное отверстие 13 Клапан 14 Стенка 15 Участок корпуса 16 Участок корпуса 171-173 Разделительная стенка 181-187 Камера 19 Отверстие 20 Отверстие 21 Клапан 22 Клапан 23 Вертикальный участок 24 Горизонтальный участок 25 Вертикальный участок 26 Клапан 27 Отвод талой воды 28 Дверьh1 Высота вертикального участка 25h2 Высота вертикального участка 23-6 010680 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Охлаждающее устройство, в частности для охлаждения холодильных камер, с двумя попеременно активируемыми теплообменниками (2), в частности испарителем или охладителем в одном холодильном цикле, и по меньшей мере одной воздуходувкой (1) для создания потока газа, в частности воздуха,через теплообменники (2), отличающееся тем, что теплообменники (2) расположены таким образом, что они, по меньшей мере, при активизации имеют возможность пропускать весь поток газа от воздуходувки(1). 2. Охлаждающее устройство по п.1, отличающееся тем, что оба теплообменника (2) расположены один за другим по направлению потока (6, 7). 3. Охлаждающее устройство по п.2, отличающееся тем, что первый теплообменник (2) по направлению потока (6, 7) расположен перед воздуходувкой (1) или воздуходувками, а второй теплообменник(2) по направлению потока (6, 7) расположен позади воздуходувки или воздуходувок (1). 4. Охлаждающее устройство по п.1 или 2, отличающееся тем, что оба теплообменника (2) расположены по направлению потока (6, 7) перед воздуходувкой (1) или воздуходувками или оба теплообменника (2) расположены позади воздуходувки или воздуходувок (1). 5. Охлаждающее устройство по одному из пп.1-4, отличающееся тем, что между воздуходувкой или воздуходувками (1) и теплообменниками (2) расположены каналы (4) для направления газа. 6. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что воздуходувка или воздуходувки (1) и теплообменники (2) расположены внутри каналов (4) для направления газа. 7. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что воздуходувка или воздуходувки (1) и теплообменники (2) расположены в общем корпусе. 8. Охлаждающее устройство по п.7, отличающееся тем, что, по меньшей мере, на выходной стороне к корпусу присоединены каналы для направления газа. 9. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрена воздуходувка (1) с реверсируемым направлением потока. 10. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что различное по направлению прохождение потока через теплообменники реализовано с помощью управляемых посредством клапанов направляющих для среды. 11. Охлаждающее устройство по п.10, отличающееся тем, что предусмотрена воздуходувка (1), напорная сторона которой через переключающиеся клапаны (8) и соответствующие каналы (4, 4 а, 4b, 4 с,4d) для направления газа попеременным образом может быть соединена с первым или вторым теплообменником (2), а всасывающая сторона которой может быть соединена с первым или вторым теплообменником (2). 12. Охлаждающее устройство по п.10, отличающееся тем, что предусмотрена воздуходувка (1), всасывающая сторона которой может быть соединена с входным отверстием (11), а напорная сторона которой попеременным образом соединена с первым или вторым теплообменником (21, 22) и, соответственно,другой теплообменник (21, 22) с одной стороны соединен с теплообменником (21, 22), а с другой стороны с выходным отверстием (12). 13. Охлаждающее устройство по п.10, отличающееся тем, что предусмотрены две направленные в противоположных направлениях и расположенные параллельно друг другу воздуходувки (1a, 1b), которые с помощью каналов (4, 4 е, 4f) для направления газа соединены с обоими теплообменниками (2) и могут быть активированы попеременным образом. 14. Охлаждающее устройство по п.13, отличающееся тем, что неактивная в конкретный период ветвь (4 е, 4f) может быть закрыта с помощью клапана (9). 15. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что входное отверстие (11) и выходное отверстие (12) устройства независимо от направления (6, 7) потока в теплообменниках (21, 22) образованы, соответственно, теми же самыми отверстиями (11, 12). 16. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что входное отверстие (11) и выходное отверстие (12) постоянно расположены на одной и той же стороне устройства,в частности рядом друг с другом. 17. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что направляющие (18) для среды, по меньшей мере, участками проходят в различных плоскостях. 18. Охлаждающее устройство по п.17, отличающееся тем, что направляющие (18) для среды проходят над и под друг другом и/или рядом друг с другом. 19. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что поперечное сечение направляющих (18) для среды различно на различных участках (15, 16). 20. Охлаждающее устройство по п.19, отличающееся тем, что поперечное сечение направляющих(18) для среды в области теплообменников (21, 22) больше, в частности в соотношении 2:1, чем перед ними или после них. 21. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в качестве воздуходувки (1) предусмотрен по меньшей мере один центробежный вентилятор.-7 010680 22. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в каналах(4) для направления газа и/или в корпусе воздуходувки предусмотрен по меньшей мере один фильтр (3). 23. Охлаждающее устройство по п.22, отличающееся тем, что предусмотрен по меньшей мере один вращающийся фильтр, который может поворачиваться в зависимости от направления (6, 7) потока газа. 24. Охлаждающее устройство по п.22 или 23, отличающееся тем, что предусмотрен по меньшей мере один рулонный фильтр. 25. Охлаждающее устройство по п.24, отличающееся тем, что рулонный фильтр выполнен в виде одноразового фильтра. 26. Охлаждающее устройство по п.24, отличающееся тем, что фильтрующий рулон в зависимости от направления (6, 7) потока газа может циклично разматываться и наматываться. 27. Охлаждающее устройство по п.26, отличающееся тем, что фильтр при необходимости может разворачиваться, по меньшей мере, на двойную длину фильтра. 28. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в каналах(4) для направления газа и/или в корпусе воздуходувки расположено по меньшей мере одно устройство(5) для измерения давления, в частности анероид. 29. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрено средство для запуска в действие механизма смены фильтра или поворота рулонного фильтра по истечении заданного или заранее определяемого промежутка времени и/или для указания на необходимость таких операций. 30. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрено средство для запуска механизма реверса направления (6, 7) потока газа через теплообменники(2) через заданный или заранее определяемый промежуток времени. 31. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в каналах(4) для направления газа и/или в корпусе воздуходувки, в частности в области выходного отверстия (12),предусмотрено средство (29) для стерилизации. 32. Охлаждающее устройство по п.31, отличающееся тем, что предусмотрены средства для стерилизации с помощью ультрафиолетового излучения или ионизации. 33. Охлаждающее устройство по п.31 или 32, отличающееся тем, что предусмотрено средство для впрыскивания средства для дезинфекции, такого как плодовые кислоты. 34. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что предусмотрено устройство управления активизацией теплообменников (2) для обеспечения как попеременной,так и одновременной работы теплообменников. 35. Охлаждающее устройство по п.34, отличающееся тем, что устройство управления выполнено с возможностью регулирования влажности газа. 36. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в корпусе воздуходувки и/или направляющих (4) для газа расположены устройства для подавления звука. 37. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что число оборотов воздуходувки или воздуходувок (1) может регулироваться. 38. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что корпус(10) имеет несколько камер (181-187), доступ к каждой из которых возможен через одно входное отверстие, в частности дверь (28). 39. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что каждая камера (181-187) имеет свой отвод (27) для талой воды. 40. Охлаждающее устройство по одному из предыдущих пунктов, отличающееся тем, что в корпусе(10) предусмотрено устройство для освещения.
