F16K 5/06 — с пробками, имеющими сферическую поверхность; уплотнения для них

Номер патента: 24673

Опубликовано: 31.10.2016

Автор: Мельников Павел Эдуардович

МПК: F16K 5/06

Метки: шарового, уплотнения, запорного, элемента, узел

Формула / Реферат:

1. Узел уплотнения шарового запорного элемента (2), содержащий выполненную в корпусе (1) крана и/или в прикрепленной к этому корпусу (1) прижимной втулке (5) кольцевую проточку (8, 9), в которой расположен кольцевой уплотнительный элемент (10), контактирующий с наружной поверхностью (11) шарового запорного элемента (2), при этом проточка (8, 9) имеет плоскую боковую (12) и цилиндрическую (13) поверхности, сопряженные через углубление (14),...

Номер патента: 22731

Опубликовано: 29.02.2016

Автор: Мельников Павел Эдуардович

МПК: B01D 35/04, G05D 16/10, F16K 5/06...

Метки: давления, кран, фильтром, шаровой, редуктором

Формула / Реферат:

1. Кран шаровой с фильтром и редуктором давления, содержащий корпус, имеющий расположенные на одной оси с противоположных сторон входной и выходной муфтовые патрубки с участками резьбы каждый для подключения к трубопроводу, а также расположенные радиально относительно оси входного и выходного муфтовых патрубков с противоположных сторон корпуса фильтровальную камеру и камеру редуктора, шаровой затвор, пробку фильтровальной камеры, фильтрующий...

Номер патента: 22333

Опубликовано: 30.12.2015

Автор: Мельников Павел Эдуардович

МПК: F16K 5/06, F16K 27/06, B01D 35/04...

Метки: фильтром, кран

Формула / Реферат:

1. Кран с фильтром, содержащийкорпус, имеющий расположенные на одной оси с противоположных сторон входной и выходной муфтовые патрубки с участками резьбы, каждый, для подключения к трубопроводу, а также расположенную радиально относительно оси входного и выходного муфтовых патрубков фильтровальную камеру;шаровой затвор;пробку фильтровальной камеры ифильтрующий элемент в форме втулки,просвет полости корпуса между входным и выходным муфтовыми...

Номер патента: 22025

Опубликовано: 30.10.2015

Авторы: Булгерани Лука, Манцетти Бруно

МПК: F16J 15/32, F16K 5/06

Метки: отсечных, клапанов, металлическое, седло

Формула / Реферат:

1. Металлическое седло (3) клапана для сред, используемых при высоких температурах, отличающееся тем, что оно выполнено с возможностью обеспечения уплотнения непосредственно на отсечном элементе (2) за счет конфигурации металлического седла (3), включающего кольцевой корпус (3С), который содержит кольцевой несквозной паз (9), формирующий выступ (3D), направленный от седла (3) к отсечному элементу (2), и включающий в себя сдвоенные металлические...

Номер патента: 18183

Опубликовано: 28.06.2013

Автор: Виссер Йорг

МПК: F16D 3/02, F16D 1/10, F16K 5/02...

Метки: соединение, между, двумя, валами

Формула / Реферат:

1. Соединение валов между первым валом и вторым валом, при этом первый валимеет продольную ось (1), вокруг которой выполнен с возможностью вращения первый вал,представляет собой хвостовик (22) вращающейся или поворотной арматуры иимеет свободный конец (22а), который входит в зацепление в сцепную часть (27), которая выполнена с возможностью соединения без возможности проворота с вторым валом,при этом свободный конец (22а) первого вала снабжен...

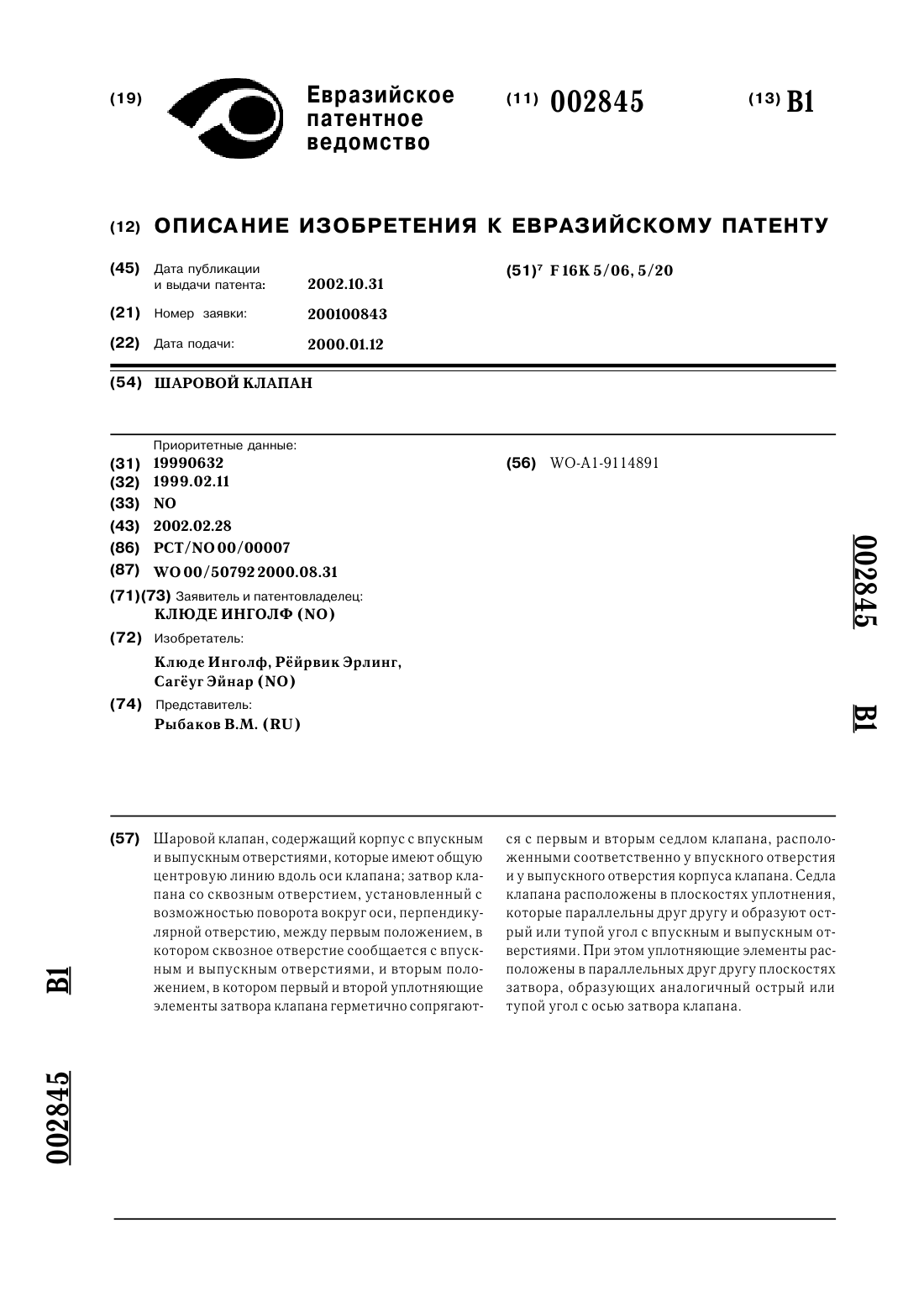

Номер патента: 2845

Опубликовано: 31.10.2002

Авторы: Клюде Инголф, Рёйрвик Эрлинг, Сагёуг Эйнар

МПК: F16K 5/06

Метки: шаровой, клапан

Формула / Реферат:

1. Клапан, содержащий корпус (2) с впускным отверстием (3) и выпускным отверстием (4), которые имеют общую центровую линию вдоль оси (5) клапана; затвор (6) клапана со сквозным отверстием (8), установленный с возможностью поворота вокруг оси (7), перпендикулярной отверстию (8), между первым положением, в котором отверстие (8) сообщается с впускным отверстием (3) и выпускным отверстием (4), и вторым положением, в котором первый и второй...
