Патенты с меткой «вытяжной»

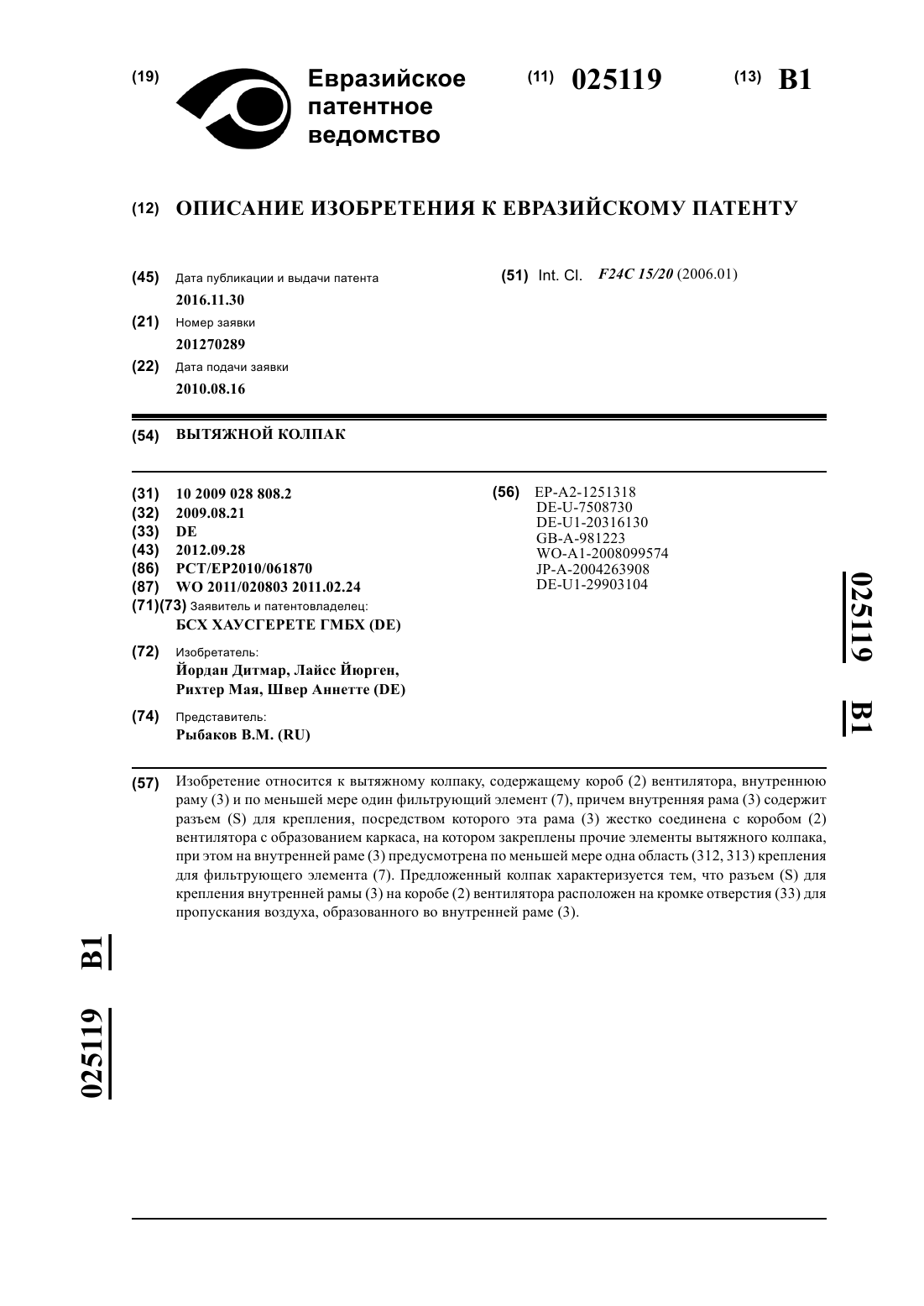

Номер патента: 25119

Опубликовано: 30.11.2016

Авторы: Рихтер Мая, Швер Аннетте, Йордан Дитмар, Лайсс Йюрген

МПК: F24C 15/20

Метки: колпак, вытяжной

Формула / Реферат:

1. Вытяжной колпак, содержащий короб (2) вентилятора, внутреннюю раму (3) и по меньшей мере один фильтрующий элемент (7), причем внутренняя рама (3) содержит разъем (S) для крепления, посредством которого эта рама (3) жестко соединена с коробом (2) вентилятора с образованием каркаса, на котором закреплены прочие элементы вытяжного колпака, при этом на внутренней раме (3) предусмотрена по меньшей мере одна область (312, 313) крепления для...

Номер патента: 21949

Опубликовано: 30.10.2015

Авторы: Швер Аннетте, Рихтер Мая, Лайсс Йюрген

МПК: F24C 15/20

Метки: вытяжной, колпак

Формула / Реферат:

1. Вытяжной колпак, который содержит короб (2) вентилятора, окруженный трубой (9) для отвода газов, внутреннюю раму (3) и оболочку (4) колпака, отличающийся тем, что на коробе (2) вентилятора предусмотрена по меньшей мере одна крепежная шина (5), которая содержит по меньшей мере одну соединительную область (521, 522), предназначенную для образования разъемного соединения с оболочкой (4) колпака.2. Вытяжной колпак по п.1, отличающийся тем, что...

Номер патента: 21060

Опубликовано: 31.03.2015

Авторы: Швер Аннетте, Лайсс Йюрген

МПК: F24C 15/20

Метки: колпака, способ, сборки, колпак, вытяжного, сборочный, комплект, вытяжной

Формула / Реферат:

1. Вытяжной колпак, такой как вытяжная труба, который содержит короб (2) вентилятора, трубу (9) для отвода газов и оболочку (4) колпака, отличающийся тем, что труба (9) для отвода газов образует облицовку короба (2) вентилятора, короб (2) вентилятора вместе по меньшей мере с одной внутренней рамой (3) вытяжного колпака (1) образует каркас, при этом на верхней стороне внутренней рамы (3) предусмотрен разъем (S) для крепления к коробу (2)...
