Отражающий слой

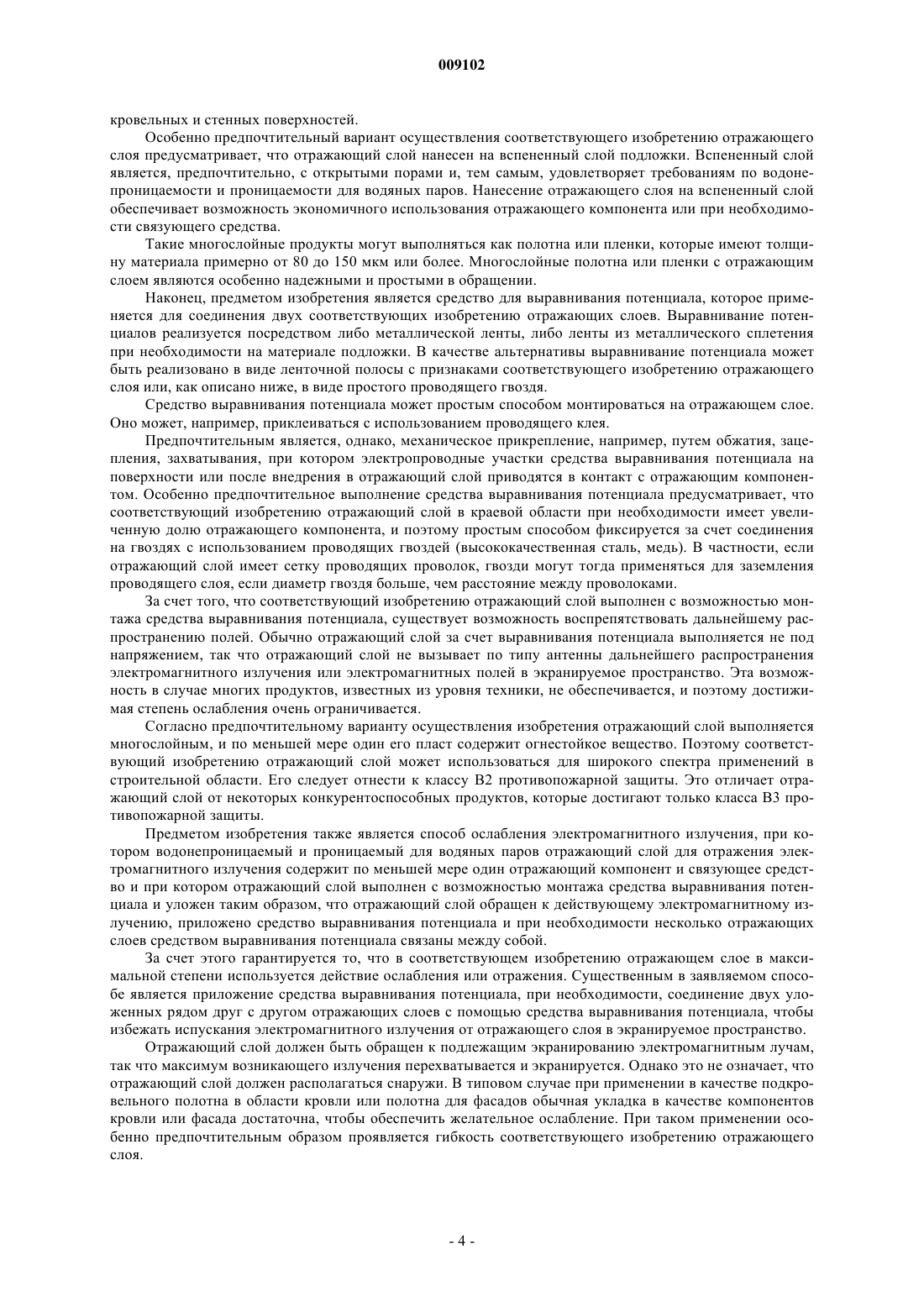

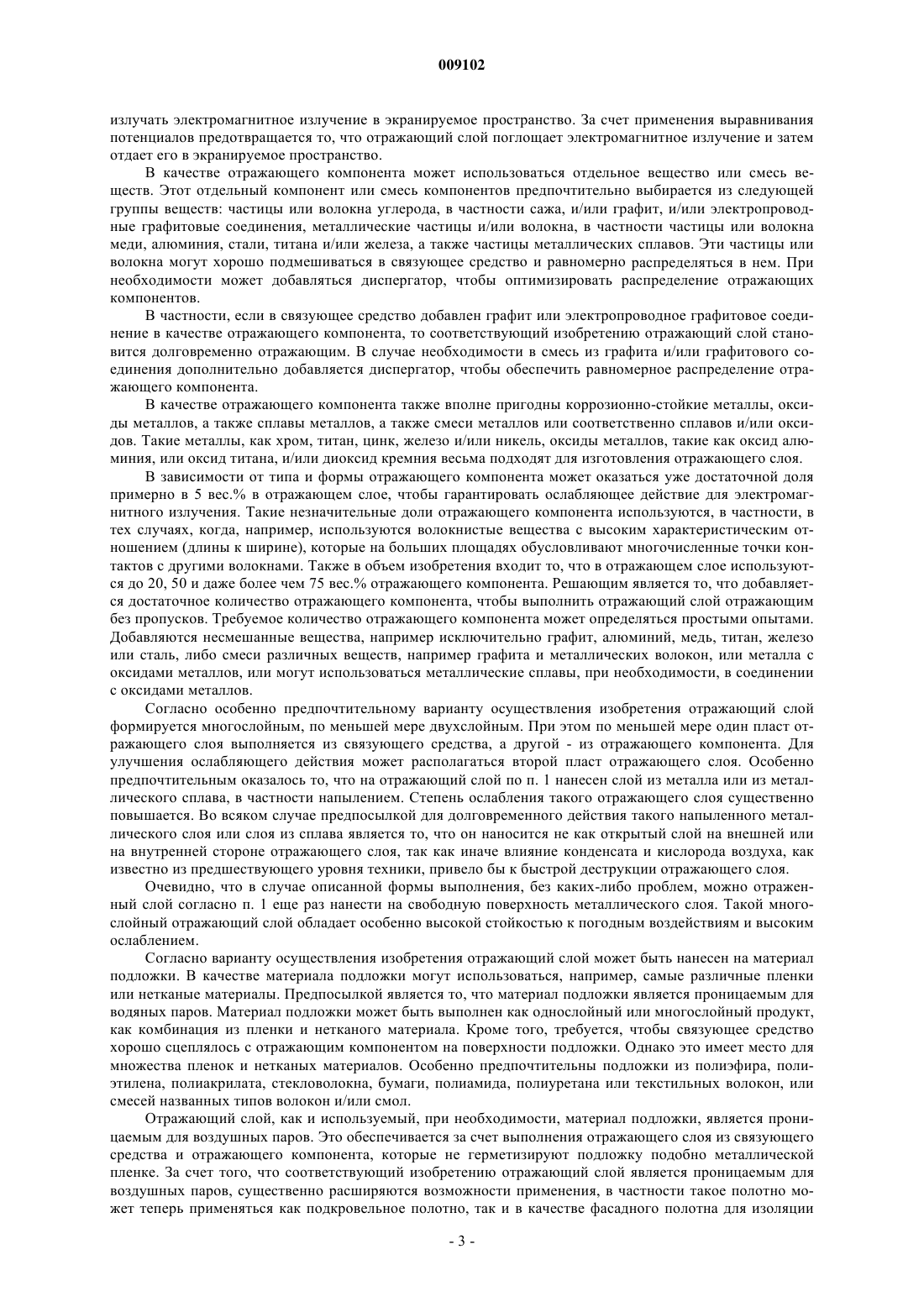

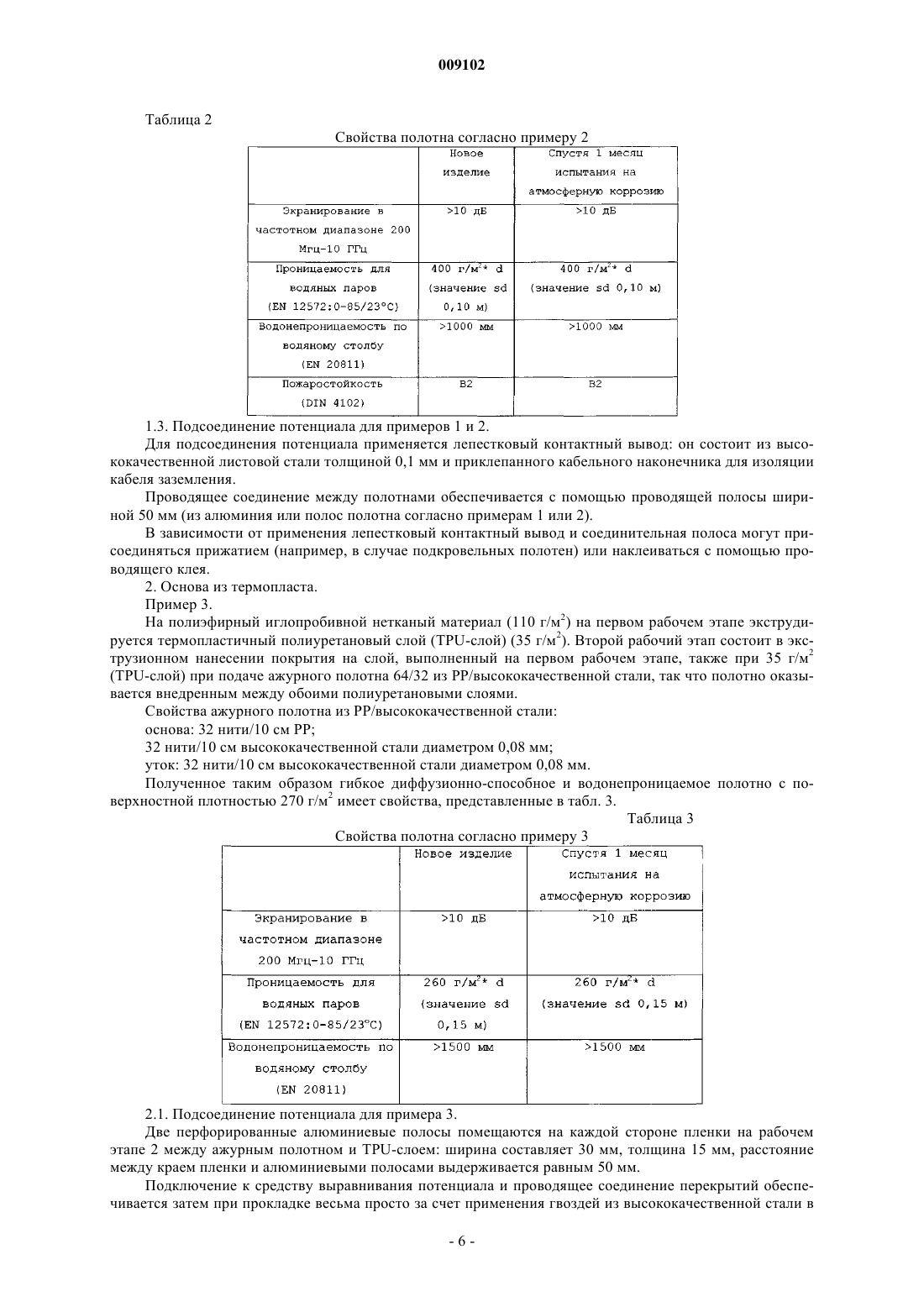

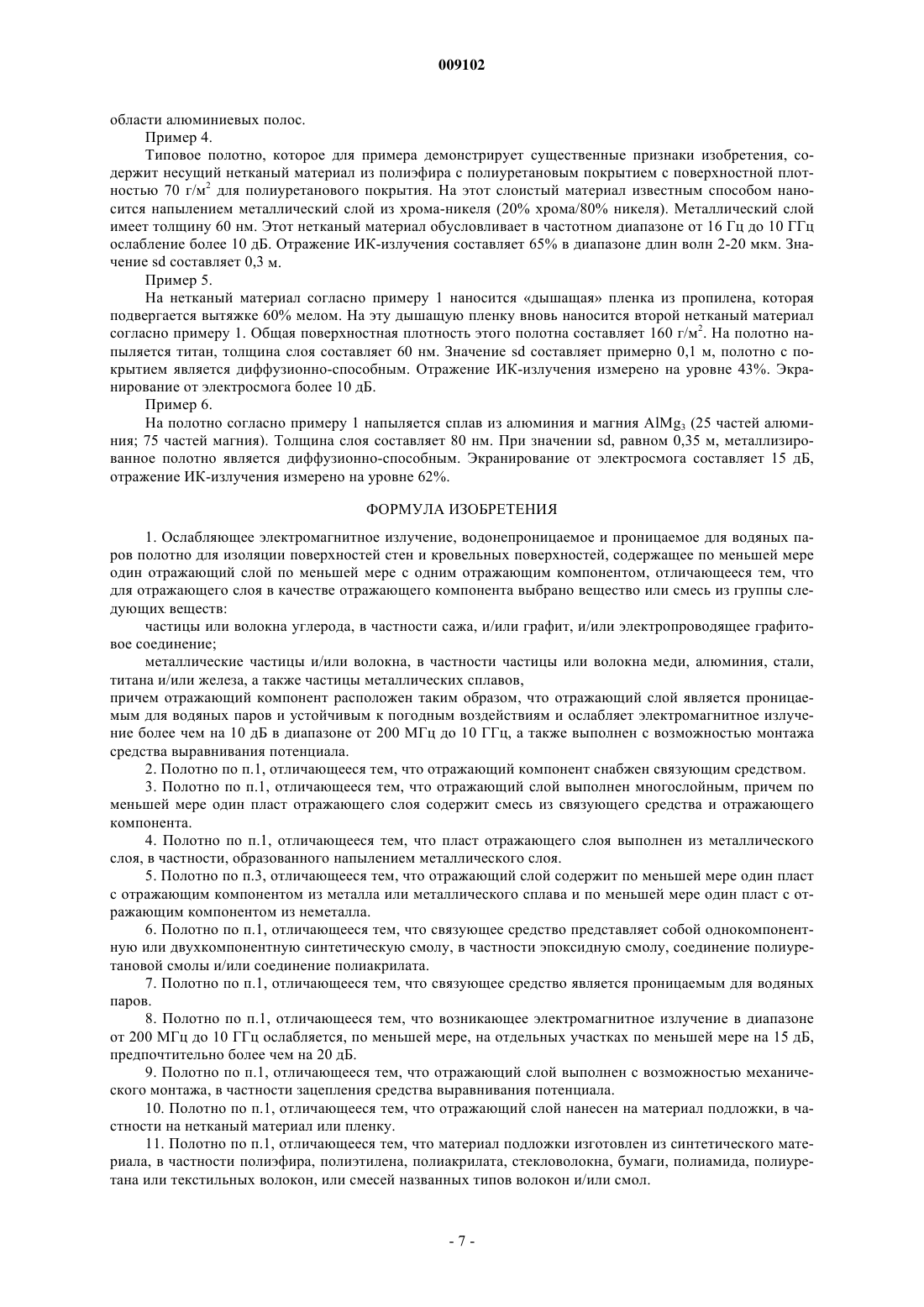

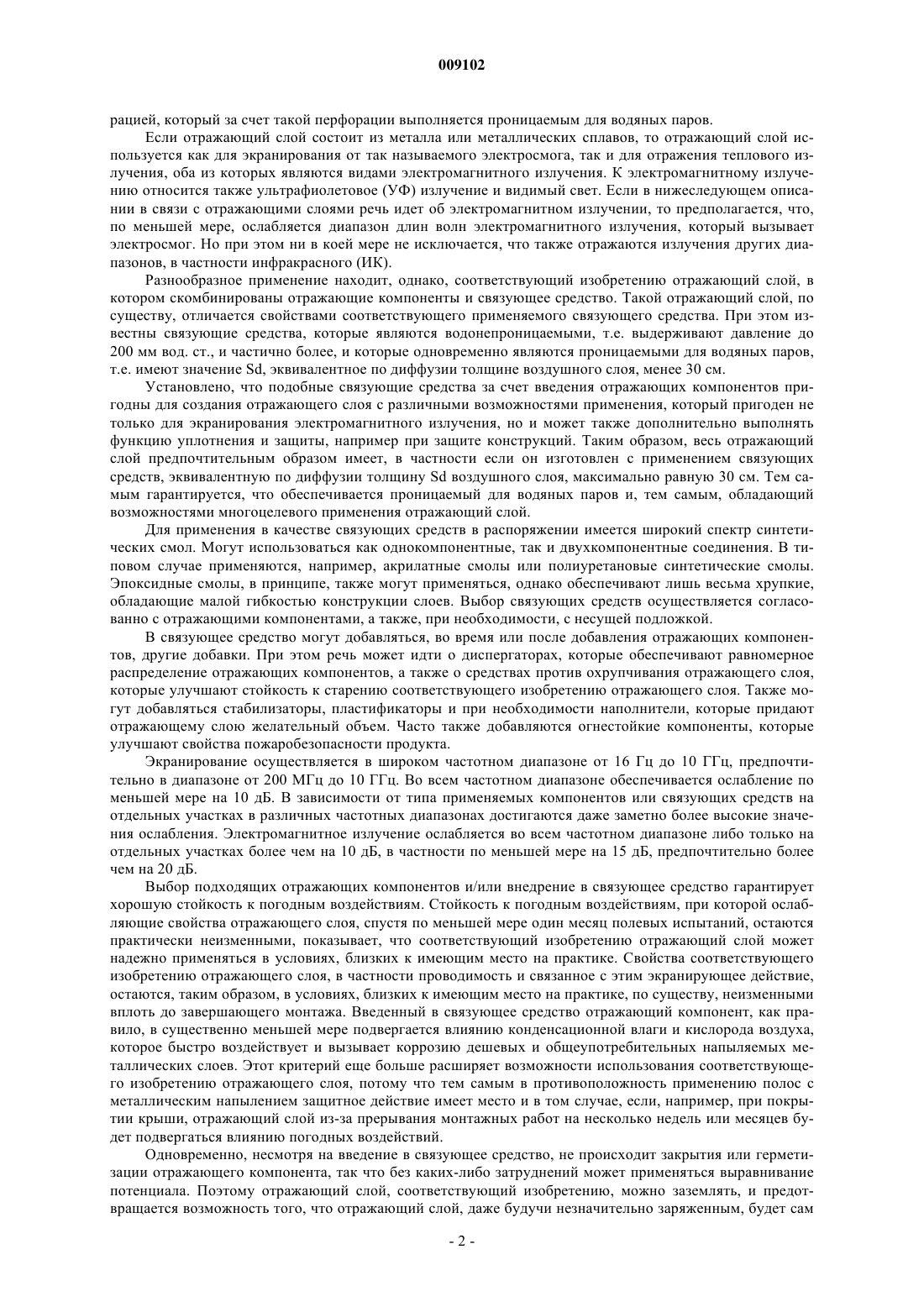

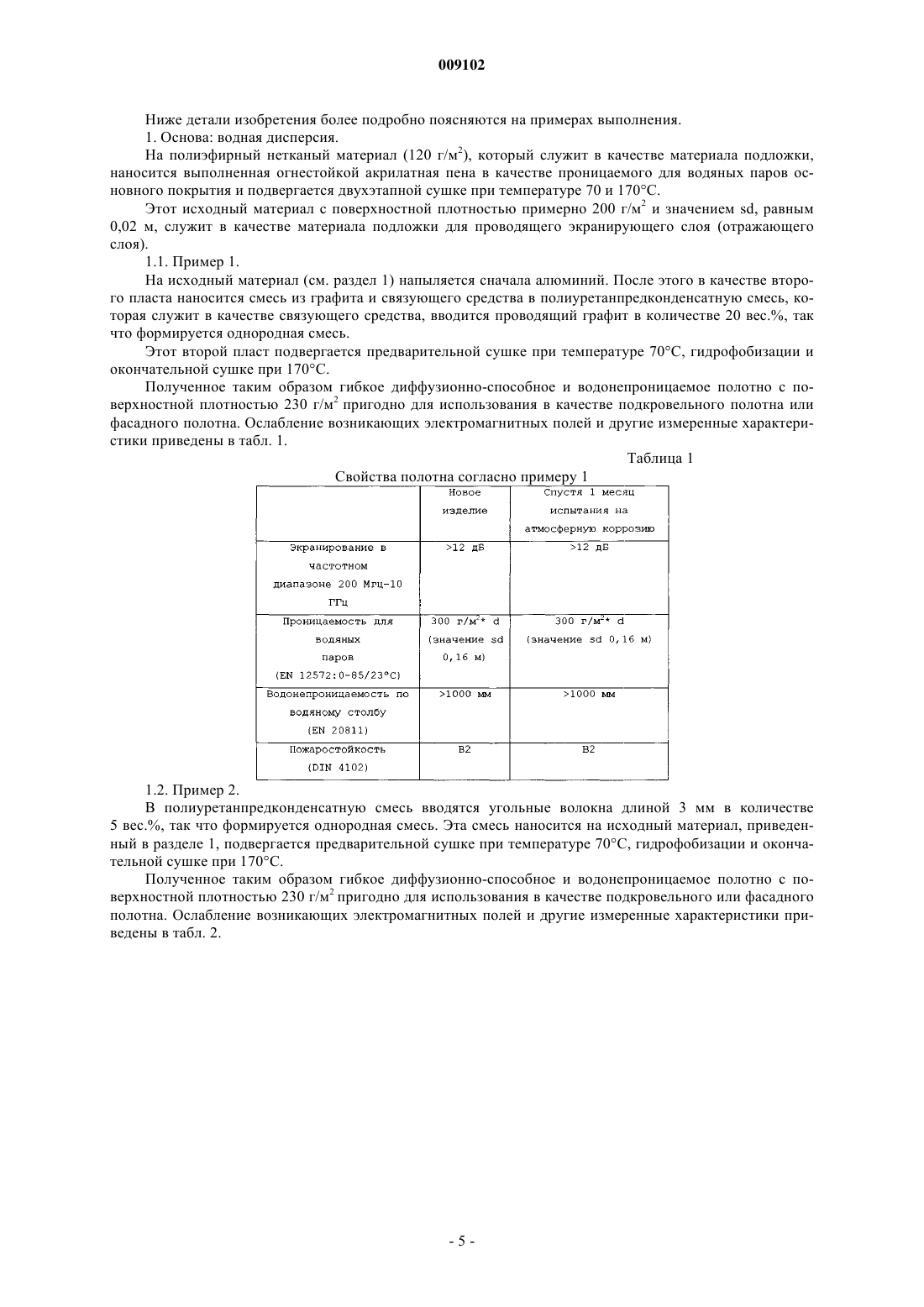

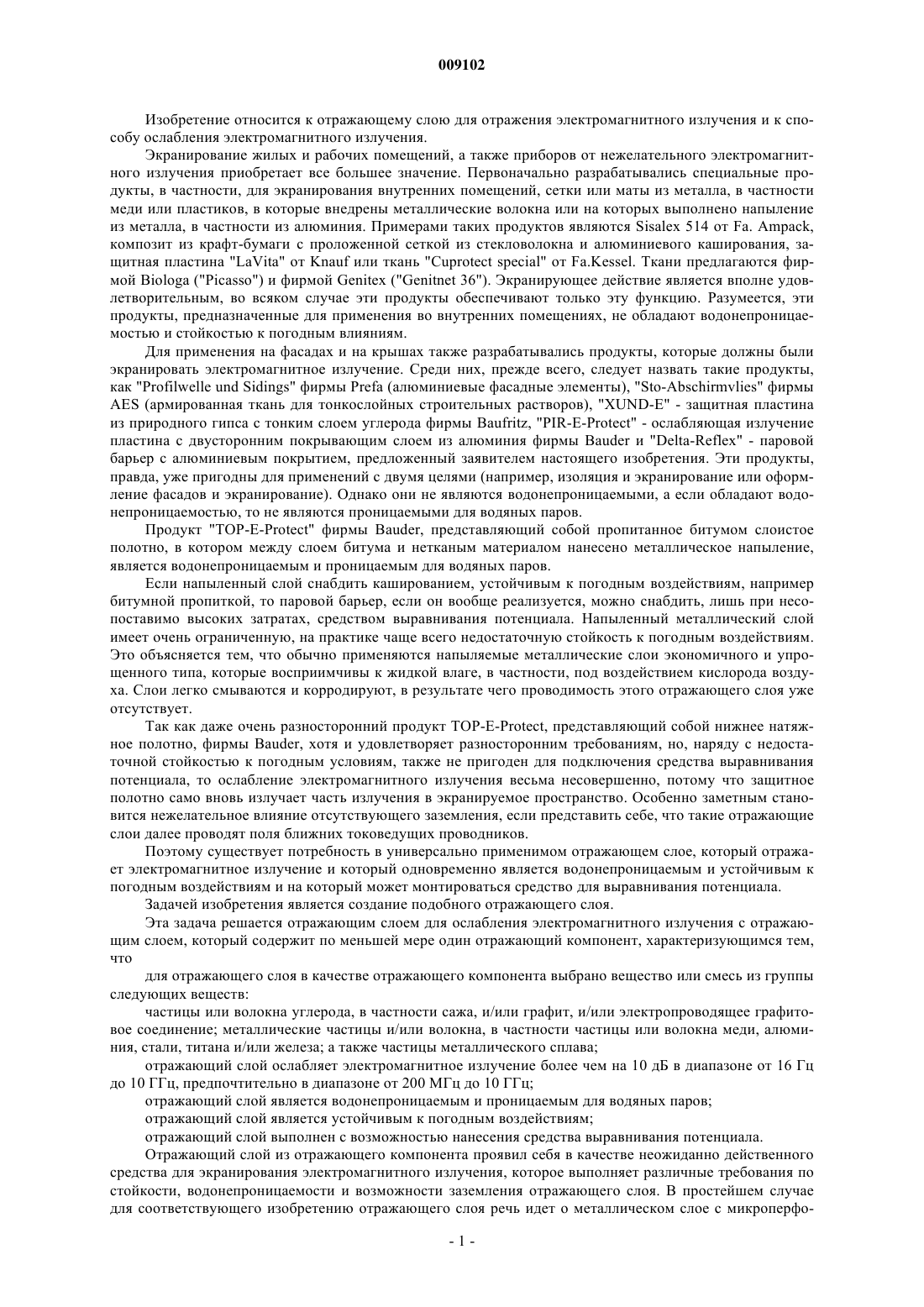

009102 Изобретение относится к отражающему слою для отражения электромагнитного излучения и к способу ослабления электромагнитного излучения. Экранирование жилых и рабочих помещений, а также приборов от нежелательного электромагнитного излучения приобретает все большее значение. Первоначально разрабатывались специальные продукты, в частности, для экранирования внутренних помещений, сетки или маты из металла, в частности меди или пластиков, в которые внедрены металлические волокна или на которых выполнено напыление из металла, в частности из алюминия. Примерами таких продуктов являются Sisalex 514 от Fa. Ampack,композит из крафт-бумаги с проложенной сеткой из стекловолокна и алюминиевого каширования, защитная пластина "LaVita" от Knauf или ткань "Cuprotect special" от Fa.Kessel. Ткани предлагаются фирмой Biologa ("Picasso") и фирмой Genitex ("Genitnet 36"). Экранирующее действие является вполне удовлетворительным, во всяком случае эти продукты обеспечивают только эту функцию. Разумеется, эти продукты, предназначенные для применения во внутренних помещениях, не обладают водонепроницаемостью и стойкостью к погодным влияниям. Для применения на фасадах и на крышах также разрабатывались продукты, которые должны были экранировать электромагнитное излучение. Среди них, прежде всего, следует назвать такие продукты,как "Profilwelle und Sidings" фирмы Prefa (алюминиевые фасадные элементы), "Sto-Abschirmvlies" фирмыAES (армированная ткань для тонкослойных строительных растворов), "XUND-E" - защитная пластина из природного гипса с тонким слоем углерода фирмы Baufritz, "PIR-E-Protect" - ослабляющая излучение пластина с двусторонним покрывающим слоем из алюминия фирмы Bauder и "Delta-Reflex" - паровой барьер с алюминиевым покрытием, предложенный заявителем настоящего изобретения. Эти продукты,правда, уже пригодны для применений с двумя целями (например, изоляция и экранирование или оформление фасадов и экранирование). Однако они не являются водонепроницаемыми, а если обладают водонепроницаемостью, то не являются проницаемыми для водяных паров. Продукт "TOP-E-Protect" фирмы Bauder, представляющий собой пропитанное битумом слоистое полотно, в котором между слоем битума и нетканым материалом нанесено металлическое напыление,является водонепроницаемым и проницаемым для водяных паров. Если напыленный слой снабдить кашированием, устойчивым к погодным воздействиям, например битумной пропиткой, то паровой барьер, если он вообще реализуется, можно снабдить, лишь при несопоставимо высоких затратах, средством выравнивания потенциала. Напыленный металлический слой имеет очень ограниченную, на практике чаще всего недостаточную стойкость к погодным воздействиям. Это объясняется тем, что обычно применяются напыляемые металлические слои экономичного и упрощенного типа, которые восприимчивы к жидкой влаге, в частности, под воздействием кислорода воздуха. Слои легко смываются и корродируют, в результате чего проводимость этого отражающего слоя уже отсутствует. Так как даже очень разносторонний продукт TOP-E-Protect, представляющий собой нижнее натяжное полотно, фирмы Bauder, хотя и удовлетворяет разносторонним требованиям, но, наряду с недостаточной стойкостью к погодным условиям, также не пригоден для подключения средства выравнивания потенциала, то ослабление электромагнитного излучения весьма несовершенно, потому что защитное полотно само вновь излучает часть излучения в экранируемое пространство. Особенно заметным становится нежелательное влияние отсутствующего заземления, если представить себе, что такие отражающие слои далее проводят поля ближних токоведущих проводников. Поэтому существует потребность в универсально применимом отражающем слое, который отражает электромагнитное излучение и который одновременно является водонепроницаемым и устойчивым к погодным воздействиям и на который может монтироваться средство для выравнивания потенциала. Задачей изобретения является создание подобного отражающего слоя. Эта задача решается отражающим слоем для ослабления электромагнитного излучения с отражающим слоем, который содержит по меньшей мере один отражающий компонент, характеризующимся тем,что для отражающего слоя в качестве отражающего компонента выбрано вещество или смесь из группы следующих веществ: частицы или волокна углерода, в частности сажа, и/или графит, и/или электропроводящее графитовое соединение; металлические частицы и/или волокна, в частности частицы или волокна меди, алюминия, стали, титана и/или железа; а также частицы металлического сплава; отражающий слой ослабляет электромагнитное излучение более чем на 10 дБ в диапазоне от 16 Гц до 10 ГГц, предпочтительно в диапазоне от 200 МГц до 10 ГГц; отражающий слой является водонепроницаемым и проницаемым для водяных паров; отражающий слой является устойчивым к погодным воздействиям; отражающий слой выполнен с возможностью нанесения средства выравнивания потенциала. Отражающий слой из отражающего компонента проявил себя в качестве неожиданно действенного средства для экранирования электромагнитного излучения, которое выполняет различные требования по стойкости, водонепроницаемости и возможности заземления отражающего слоя. В простейшем случае для соответствующего изобретению отражающего слоя речь идет о металлическом слое с микроперфо-1 009102 рацией, который за счет такой перфорации выполняется проницаемым для водяных паров. Если отражающий слой состоит из металла или металлических сплавов, то отражающий слой используется как для экранирования от так называемого электросмога, так и для отражения теплового излучения, оба из которых являются видами электромагнитного излучения. К электромагнитному излучению относится также ультрафиолетовое (УФ) излучение и видимый свет. Если в нижеследующем описании в связи с отражающими слоями речь идет об электромагнитном излучении, то предполагается, что,по меньшей мере, ослабляется диапазон длин волн электромагнитного излучения, который вызывает электросмог. Но при этом ни в коей мере не исключается, что также отражаются излучения других диапазонов, в частности инфракрасного (ИК). Разнообразное применение находит, однако, соответствующий изобретению отражающий слой, в котором скомбинированы отражающие компоненты и связующее средство. Такой отражающий слой, по существу, отличается свойствами соответствующего применяемого связующего средства. При этом известны связующие средства, которые являются водонепроницаемыми, т.е. выдерживают давление до 200 мм вод. ст., и частично более, и которые одновременно являются проницаемыми для водяных паров,т.е. имеют значение Sd, эквивалентное по диффузии толщине воздушного слоя, менее 30 см. Установлено, что подобные связующие средства за счет введения отражающих компонентов пригодны для создания отражающего слоя с различными возможностями применения, который пригоден не только для экранирования электромагнитного излучения, но и может также дополнительно выполнять функцию уплотнения и защиты, например при защите конструкций. Таким образом, весь отражающий слой предпочтительным образом имеет, в частности если он изготовлен с применением связующих средств, эквивалентную по диффузии толщину Sd воздушного слоя, максимально равную 30 см. Тем самым гарантируется, что обеспечивается проницаемый для водяных паров и, тем самым, обладающий возможностями многоцелевого применения отражающий слой. Для применения в качестве связующих средств в распоряжении имеется широкий спектр синтетических смол. Могут использоваться как однокомпонентные, так и двухкомпонентные соединения. В типовом случае применяются, например, акрилатные смолы или полиуретановые синтетические смолы. Эпоксидные смолы, в принципе, также могут применяться, однако обеспечивают лишь весьма хрупкие,обладающие малой гибкостью конструкции слоев. Выбор связующих средств осуществляется согласованно с отражающими компонентами, а также, при необходимости, с несущей подложкой. В связующее средство могут добавляться, во время или после добавления отражающих компонентов, другие добавки. При этом речь может идти о диспергаторах, которые обеспечивают равномерное распределение отражающих компонентов, а также о средствах против охрупчивания отражающего слоя,которые улучшают стойкость к старению соответствующего изобретению отражающего слоя. Также могут добавляться стабилизаторы, пластификаторы и при необходимости наполнители, которые придают отражающему слою желательный объем. Часто также добавляются огнестойкие компоненты, которые улучшают свойства пожаробезопасности продукта. Экранирование осуществляется в широком частотном диапазоне от 16 Гц до 10 ГГц, предпочтительно в диапазоне от 200 МГц до 10 ГГц. Во всем частотном диапазоне обеспечивается ослабление по меньшей мере на 10 дБ. В зависимости от типа применяемых компонентов или связующих средств на отдельных участках в различных частотных диапазонах достигаются даже заметно более высокие значения ослабления. Электромагнитное излучение ослабляется во всем частотном диапазоне либо только на отдельных участках более чем на 10 дБ, в частности по меньшей мере на 15 дБ, предпочтительно более чем на 20 дБ. Выбор подходящих отражающих компонентов и/или внедрение в связующее средство гарантирует хорошую стойкость к погодным воздействиям. Стойкость к погодным воздействиям, при которой ослабляющие свойства отражающего слоя, спустя по меньшей мере один месяц полевых испытаний, остаются практически неизменными, показывает, что соответствующий изобретению отражающий слой может надежно применяться в условиях, близких к имеющим место на практике. Свойства соответствующего изобретению отражающего слоя, в частности проводимость и связанное с этим экранирующее действие,остаются, таким образом, в условиях, близких к имеющим место на практике, по существу, неизменными вплоть до завершающего монтажа. Введенный в связующее средство отражающий компонент, как правило, в существенно меньшей мере подвергается влиянию конденсационной влаги и кислорода воздуха,которое быстро воздействует и вызывает коррозию дешевых и общеупотребительных напыляемых металлических слоев. Этот критерий еще больше расширяет возможности использования соответствующего изобретению отражающего слоя, потому что тем самым в противоположность применению полос с металлическим напылением защитное действие имеет место и в том случае, если, например, при покрытии крыши, отражающий слой из-за прерывания монтажных работ на несколько недель или месяцев будет подвергаться влиянию погодных воздействий. Одновременно, несмотря на введение в связующее средство, не происходит закрытия или герметизации отражающего компонента, так что без каких-либо затруднений может применяться выравнивание потенциала. Поэтому отражающий слой, соответствующий изобретению, можно заземлять, и предотвращается возможность того, что отражающий слой, даже будучи незначительно заряженным, будет сам-2 009102 излучать электромагнитное излучение в экранируемое пространство. За счет применения выравнивания потенциалов предотвращается то, что отражающий слой поглощает электромагнитное излучение и затем отдает его в экранируемое пространство. В качестве отражающего компонента может использоваться отдельное вещество или смесь веществ. Этот отдельный компонент или смесь компонентов предпочтительно выбирается из следующей группы веществ: частицы или волокна углерода, в частности сажа, и/или графит, и/или электропроводные графитовые соединения, металлические частицы и/или волокна, в частности частицы или волокна меди, алюминия, стали, титана и/или железа, а также частицы металлических сплавов. Эти частицы или волокна могут хорошо подмешиваться в связующее средство и равномерно распределяться в нем. При необходимости может добавляться диспергатор, чтобы оптимизировать распределение отражающих компонентов. В частности, если в связующее средство добавлен графит или электропроводное графитовое соединение в качестве отражающего компонента, то соответствующий изобретению отражающий слой становится долговременно отражающим. В случае необходимости в смесь из графита и/или графитового соединения дополнительно добавляется диспергатор, чтобы обеспечить равномерное распределение отражающего компонента. В качестве отражающего компонента также вполне пригодны коррозионно-стойкие металлы, оксиды металлов, а также сплавы металлов, а также смеси металлов или соответственно сплавов и/или оксидов. Такие металлы, как хром, титан, цинк, железо и/или никель, оксиды металлов, такие как оксид алюминия, или оксид титана, и/или диоксид кремния весьма подходят для изготовления отражающего слоя. В зависимости от типа и формы отражающего компонента может оказаться уже достаточной доля примерно в 5 вес.% в отражающем слое, чтобы гарантировать ослабляющее действие для электромагнитного излучения. Такие незначительные доли отражающего компонента используются, в частности, в тех случаях, когда, например, используются волокнистые вещества с высоким характеристическим отношением (длины к ширине), которые на больших площадях обусловливают многочисленные точки контактов с другими волокнами. Также в объем изобретения входит то, что в отражающем слое используются до 20, 50 и даже более чем 75 вес.% отражающего компонента. Решающим является то, что добавляется достаточное количество отражающего компонента, чтобы выполнить отражающий слой отражающим без пропусков. Требуемое количество отражающего компонента может определяться простыми опытами. Добавляются несмешанные вещества, например исключительно графит, алюминий, медь, титан, железо или сталь, либо смеси различных веществ, например графита и металлических волокон, или металла с оксидами металлов, или могут использоваться металлические сплавы, при необходимости, в соединении с оксидами металлов. Согласно особенно предпочтительному варианту осуществления изобретения отражающий слой формируется многослойным, по меньшей мере двухслойным. При этом по меньшей мере один пласт отражающего слоя выполняется из связующего средства, а другой - из отражающего компонента. Для улучшения ослабляющего действия может располагаться второй пласт отражающего слоя. Особенно предпочтительным оказалось то, что на отражающий слой по п. 1 нанесен слой из металла или из металлического сплава, в частности напылением. Степень ослабления такого отражающего слоя существенно повышается. Во всяком случае предпосылкой для долговременного действия такого напыленного металлического слоя или слоя из сплава является то, что он наносится не как открытый слой на внешней или на внутренней стороне отражающего слоя, так как иначе влияние конденсата и кислорода воздуха, как известно из предшествующего уровня техники, привело бы к быстрой деструкции отражающего слоя. Очевидно, что в случае описанной формы выполнения, без каких-либо проблем, можно отраженный слой согласно п. 1 еще раз нанести на свободную поверхность металлического слоя. Такой многослойный отражающий слой обладает особенно высокой стойкостью к погодным воздействиям и высоким ослаблением. Согласно варианту осуществления изобретения отражающий слой может быть нанесен на материал подложки. В качестве материала подложки могут использоваться, например, самые различные пленки или нетканые материалы. Предпосылкой является то, что материал подложки является проницаемым для водяных паров. Материал подложки может быть выполнен как однослойный или многослойный продукт,как комбинация из пленки и нетканого материала. Кроме того, требуется, чтобы связующее средство хорошо сцеплялось с отражающим компонентом на поверхности подложки. Однако это имеет место для множества пленок и нетканых материалов. Особенно предпочтительны подложки из полиэфира, полиэтилена, полиакрилата, стекловолокна, бумаги, полиамида, полиуретана или текстильных волокон, или смесей названных типов волокон и/или смол. Отражающий слой, как и используемый, при необходимости, материал подложки, является проницаемым для воздушных паров. Это обеспечивается за счет выполнения отражающего слоя из связующего средства и отражающего компонента, которые не герметизируют подложку подобно металлической пленке. За счет того, что соответствующий изобретению отражающий слой является проницаемым для воздушных паров, существенно расширяются возможности применения, в частности такое полотно может теперь применяться как подкровельное полотно, так и в качестве фасадного полотна для изоляции-3 009102 кровельных и стенных поверхностей. Особенно предпочтительный вариант осуществления соответствующего изобретению отражающего слоя предусматривает, что отражающий слой нанесен на вспененный слой подложки. Вспененный слой является, предпочтительно, с открытыми порами и, тем самым, удовлетворяет требованиям по водонепроницаемости и проницаемости для водяных паров. Нанесение отражающего слоя на вспененный слой обеспечивает возможность экономичного использования отражающего компонента или при необходимости связующего средства. Такие многослойные продукты могут выполняться как полотна или пленки, которые имеют толщину материала примерно от 80 до 150 мкм или более. Многослойные полотна или пленки с отражающим слоем являются особенно надежными и простыми в обращении. Наконец, предметом изобретения является средство для выравнивания потенциала, которое применяется для соединения двух соответствующих изобретению отражающих слоев. Выравнивание потенциалов реализуется посредством либо металлической ленты, либо ленты из металлического сплетения при необходимости на материале подложки. В качестве альтернативы выравнивание потенциала может быть реализовано в виде ленточной полосы с признаками соответствующего изобретению отражающего слоя или, как описано ниже, в виде простого проводящего гвоздя. Средство выравнивания потенциала может простым способом монтироваться на отражающем слое. Оно может, например, приклеиваться с использованием проводящего клея. Предпочтительным является, однако, механическое прикрепление, например, путем обжатия, зацепления, захватывания, при котором электропроводные участки средства выравнивания потенциала на поверхности или после внедрения в отражающий слой приводятся в контакт с отражающим компонентом. Особенно предпочтительное выполнение средства выравнивания потенциала предусматривает, что соответствующий изобретению отражающий слой в краевой области при необходимости имеет увеличенную долю отражающего компонента, и поэтому простым способом фиксируется за счет соединения на гвоздях с использованием проводящих гвоздей (высококачественная сталь, медь). В частности, если отражающий слой имеет сетку проводящих проволок, гвозди могут тогда применяться для заземления проводящего слоя, если диаметр гвоздя больше, чем расстояние между проволоками. За счет того, что соответствующий изобретению отражающий слой выполнен с возможностью монтажа средства выравнивания потенциала, существует возможность воспрепятствовать дальнейшему распространению полей. Обычно отражающий слой за счет выравнивания потенциала выполняется не под напряжением, так что отражающий слой не вызывает по типу антенны дальнейшего распространения электромагнитного излучения или электромагнитных полей в экранируемое пространство. Эта возможность в случае многих продуктов, известных из уровня техники, не обеспечивается, и поэтому достижимая степень ослабления очень ограничивается. Согласно предпочтительному варианту осуществления изобретения отражающий слой выполняется многослойным, и по меньшей мере один его пласт содержит огнестойкое вещество. Поэтому соответствующий изобретению отражающий слой может использоваться для широкого спектра применений в строительной области. Его следует отнести к классу В 2 противопожарной защиты. Это отличает отражающий слой от некоторых конкурентоспособных продуктов, которые достигают только класса В 3 противопожарной защиты. Предметом изобретения также является способ ослабления электромагнитного излучения, при котором водонепроницаемый и проницаемый для водяных паров отражающий слой для отражения электромагнитного излучения содержит по меньшей мере один отражающий компонент и связующее средство и при котором отражающий слой выполнен с возможностью монтажа средства выравнивания потенциала и уложен таким образом, что отражающий слой обращен к действующему электромагнитному излучению, приложено средство выравнивания потенциала и при необходимости несколько отражающих слоев средством выравнивания потенциала связаны между собой. За счет этого гарантируется то, что в соответствующем изобретению отражающем слое в максимальной степени используется действие ослабления или отражения. Существенным в заявляемом способе является приложение средства выравнивания потенциала, при необходимости, соединение двух уложенных рядом друг с другом отражающих слоев с помощью средства выравнивания потенциала, чтобы избежать испускания электромагнитного излучения от отражающего слоя в экранируемое пространство. Отражающий слой должен быть обращен к подлежащим экранированию электромагнитным лучам,так что максимум возникающего излучения перехватывается и экранируется. Однако это не означает, что отражающий слой должен располагаться снаружи. В типовом случае при применении в качестве подкровельного полотна в области кровли или полотна для фасадов обычная укладка в качестве компонентов кровли или фасада достаточна, чтобы обеспечить желательное ослабление. При таком применении особенно предпочтительным образом проявляется гибкость соответствующего изобретению отражающего слоя.-4 009102 Ниже детали изобретения более подробно поясняются на примерах выполнения. 1. Основа: водная дисперсия. На полиэфирный нетканый материал (120 г/м 2), который служит в качестве материала подложки,наносится выполненная огнестойкой акрилатная пена в качестве проницаемого для водяных паров основного покрытия и подвергается двухэтапной сушке при температуре 70 и 170 С. Этот исходный материал с поверхностной плотностью примерно 200 г/м 2 и значением sd, равным 0,02 м, служит в качестве материала подложки для проводящего экранирующего слоя (отражающего слоя). 1.1. Пример 1. На исходный материал (см. раздел 1) напыляется сначала алюминий. После этого в качестве второго пласта наносится смесь из графита и связующего средства в полиуретанпредконденсатную смесь, которая служит в качестве связующего средства, вводится проводящий графит в количестве 20 вес.%, так что формируется однородная смесь. Этот второй пласт подвергается предварительной сушке при температуре 70 С, гидрофобизации и окончательной сушке при 170 С. Полученное таким образом гибкое диффузионно-способное и водонепроницаемое полотно с поверхностной плотностью 230 г/м 2 пригодно для использования в качестве подкровельного полотна или фасадного полотна. Ослабление возникающих электромагнитных полей и другие измеренные характеристики приведены в табл. 1. Таблица 1 Свойства полотна согласно примеру 1 1.2. Пример 2. В полиуретанпредконденсатную смесь вводятся угольные волокна длиной 3 мм в количестве 5 вес.%, так что формируется однородная смесь. Эта смесь наносится на исходный материал, приведенный в разделе 1, подвергается предварительной сушке при температуре 70 С, гидрофобизации и окончательной сушке при 170 С. Полученное таким образом гибкое диффузионно-способное и водонепроницаемое полотно с поверхностной плотностью 230 г/м 2 пригодно для использования в качестве подкровельного или фасадного полотна. Ослабление возникающих электромагнитных полей и другие измеренные характеристики приведены в табл. 2.-5 009102 Таблица 2 Свойства полотна согласно примеру 2 1.3. Подсоединение потенциала для примеров 1 и 2. Для подсоединения потенциала применяется лепестковый контактный вывод: он состоит из высококачественной листовой стали толщиной 0,1 мм и приклепанного кабельного наконечника для изоляции кабеля заземления. Проводящее соединение между полотнами обеспечивается с помощью проводящей полосы шириной 50 мм (из алюминия или полос полотна согласно примерам 1 или 2). В зависимости от применения лепестковый контактный вывод и соединительная полоса могут присоединяться прижатием (например, в случае подкровельных полотен) или наклеиваться с помощью проводящего клея. 2. Основа из термопласта. Пример 3. На полиэфирный иглопробивной нетканый материал (110 г/м 2) на первом рабочем этапе экструдируется термопластичный полиуретановый слой (TPU-слой) (35 г/м 2). Второй рабочий этап состоит в экструзионном нанесении покрытия на слой, выполненный на первом рабочем этапе, также при 35 г/м 2(TPU-слой) при подаче ажурного полотна 64/32 из РР/высококачественной стали, так что полотно оказывается внедренным между обоими полиуретановыми слоями. Свойства ажурного полотна из РР/высококачественной стали: основа: 32 нити/10 см РР; 32 нити/10 см высококачественной стали диаметром 0,08 мм; уток: 32 нити/10 см высококачественной стали диаметром 0,08 мм. Полученное таким образом гибкое диффузионно-способное и водонепроницаемое полотно с поверхностной плотностью 270 г/м 2 имеет свойства, представленные в табл. 3. Таблица 3 Свойства полотна согласно примеру 3 2.1. Подсоединение потенциала для примера 3. Две перфорированные алюминиевые полосы помещаются на каждой стороне пленки на рабочем этапе 2 между ажурным полотном и TPU-слоем: ширина составляет 30 мм, толщина 15 мм, расстояние между краем пленки и алюминиевыми полосами выдерживается равным 50 мм. Подключение к средству выравнивания потенциала и проводящее соединение перекрытий обеспечивается затем при прокладке весьма просто за счет применения гвоздей из высококачественной стали в-6 009102 области алюминиевых полос. Пример 4. Типовое полотно, которое для примера демонстрирует существенные признаки изобретения, содержит несущий нетканый материал из полиэфира с полиуретановым покрытием с поверхностной плотностью 70 г/м 2 для полиуретанового покрытия. На этот слоистый материал известным способом наносится напылением металлический слой из хрома-никеля (20% хрома/80% никеля). Металлический слой имеет толщину 60 нм. Этот нетканый материал обусловливает в частотном диапазоне от 16 Гц до 10 ГГц ослабление более 10 дБ. Отражение ИК-излучения составляет 65% в диапазоне длин волн 2-20 мкм. Значение sd составляет 0,3 м. Пример 5. На нетканый материал согласно примеру 1 наносится дышащая пленка из пропилена, которая подвергается вытяжке 60% мелом. На эту дышащую пленку вновь наносится второй нетканый материал согласно примеру 1. Общая поверхностная плотность этого полотна составляет 160 г/м 2. На полотно напыляется титан, толщина слоя составляет 60 нм. Значение sd составляет примерно 0,1 м, полотно с покрытием является диффузионно-способным. Отражение ИК-излучения измерено на уровне 43%. Экранирование от электросмога более 10 дБ. Пример 6. На полотно согласно примеру 1 напыляется сплав из алюминия и магния АlMg3 (25 частей алюминия; 75 частей магния). Толщина слоя составляет 80 нм. При значении sd, равном 0,35 м, металлизированное полотно является диффузионно-способным. Экранирование от электросмога составляет 15 дБ,отражение ИК-излучения измерено на уровне 62%. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ослабляющее электромагнитное излучение, водонепроницаемое и проницаемое для водяных паров полотно для изоляции поверхностей стен и кровельных поверхностей, содержащее по меньшей мере один отражающий слой по меньшей мере с одним отражающим компонентом, отличающееся тем, что для отражающего слоя в качестве отражающего компонента выбрано вещество или смесь из группы следующих веществ: частицы или волокна углерода, в частности сажа, и/или графит, и/или электропроводящее графитовое соединение; металлические частицы и/или волокна, в частности частицы или волокна меди, алюминия, стали,титана и/или железа, а также частицы металлических сплавов,причем отражающий компонент расположен таким образом, что отражающий слой является проницаемым для водяных паров и устойчивым к погодным воздействиям и ослабляет электромагнитное излучение более чем на 10 дБ в диапазоне от 200 МГц до 10 ГГц, а также выполнен с возможностью монтажа средства выравнивания потенциала. 2. Полотно по п.1, отличающееся тем, что отражающий компонент снабжен связующим средством. 3. Полотно по п.1, отличающееся тем, что отражающий слой выполнен многослойным, причем по меньшей мере один пласт отражающего слоя содержит смесь из связующего средства и отражающего компонента. 4. Полотно по п.1, отличающееся тем, что пласт отражающего слоя выполнен из металлического слоя, в частности, образованного напылением металлического слоя. 5. Полотно по п.3, отличающееся тем, что отражающий слой содержит по меньшей мере один пласт с отражающим компонентом из металла или металлического сплава и по меньшей мере один пласт с отражающим компонентом из неметалла. 6. Полотно по п.1, отличающееся тем, что связующее средство представляет собой однокомпонентную или двухкомпонентную синтетическую смолу, в частности эпоксидную смолу, соединение полиуретановой смолы и/или соединение полиакрилата. 7. Полотно по п.1, отличающееся тем, что связующее средство является проницаемым для водяных паров. 8. Полотно по п.1, отличающееся тем, что возникающее электромагнитное излучение в диапазоне от 200 МГц до 10 ГГц ослабляется, по меньшей мере, на отдельных участках по меньшей мере на 15 дБ,предпочтительно более чем на 20 дБ. 9. Полотно по п.1, отличающееся тем, что отражающий слой выполнен с возможностью механического монтажа, в частности зацепления средства выравнивания потенциала. 10. Полотно по п.1, отличающееся тем, что отражающий слой нанесен на материал подложки, в частности на нетканый материал или пленку. 11. Полотно по п.1, отличающееся тем, что материал подложки изготовлен из синтетического материала, в частности полиэфира, полиэтилена, полиакрилата, стекловолокна, бумаги, полиамида, полиуретана или текстильных волокон, или смесей названных типов волокон и/или смол.-7 009102 12. Полотно по п.1, отличающееся тем, что отражающий слой и при необходимости материал подложки выполнены из гибкого полотна. 13. Полотно по п.1, отличающееся тем, что отражающим слой является нормально воспламеняемым, т.е. относится к классу противопожарной защиты В 2. 14. Полотно по п.1, отличающееся тем, что вспененный слой, который при необходимости содержит огнестойкое средство, нанесен на отражающий слой. 15. Полотно по п.1, отличающееся тем, что в случае многослойного полотна, которое содержит отражающий слой, отражающий слой размещен снаружи или внутри. 16. Полотно по п.1, отличающееся тем, что в отражающий слой добавлен диспергатор, пластификатор и/или средство против охрупчивания отражающего слоя, стабилизаторы и/или огнестойкие вещества. 17. Полотно по п.1, отличающееся тем, что отражающий слой спустя 1 месяц испытания на атмосферную коррозию неизменным образом ослабляет падающее на отражающий слой электромагнитное излучение в диапазоне от 200 МГц до 10 ГГц более чем на 10 дБ. 18. Способ ослабления электромагнитного излучения, при котором водонепроницаемый и проницаемый для водяных паров отражающий слой для ослабления электромагнитного излучения содержит по меньшей мере один отражающий компонент и связующее средство и при котором отражающий слой выполнен с возможностью монтажа средства выравнивания потенциала; уложен таким образом, что отражающий слой обращен к действующему электромагнитному излучению; приложено средство выравнивания потенциала и при необходимости несколько отражающих слоев средством выравнивания потенциала связаны между собой. 19. Способ по п.18, отличающийся тем, что в качестве отражающего компонента выбрано вещество или смесь из группы следующих веществ: частицы или волокна углерода, в частности сажа, и/или графит, и/или электропроводящее графитовое соединение; металлические частицы и/или волокна, в частности частицы или волокна меди, алюминия, титана,стали и/или железа, а также частицы металлического сплава. 20. Средство выравнивания потенциала для применения при соединении двух отражающих слоев по одному из пп.1-17, отличающееся тем, что средство выравнивания потенциала выполнено как металлическая лента или как лента с признаками отражающего слоя согласно по меньшей мере одному из пп.1-17.
