Запоминающее устройство для секретных данных и способ считывания секретных данных

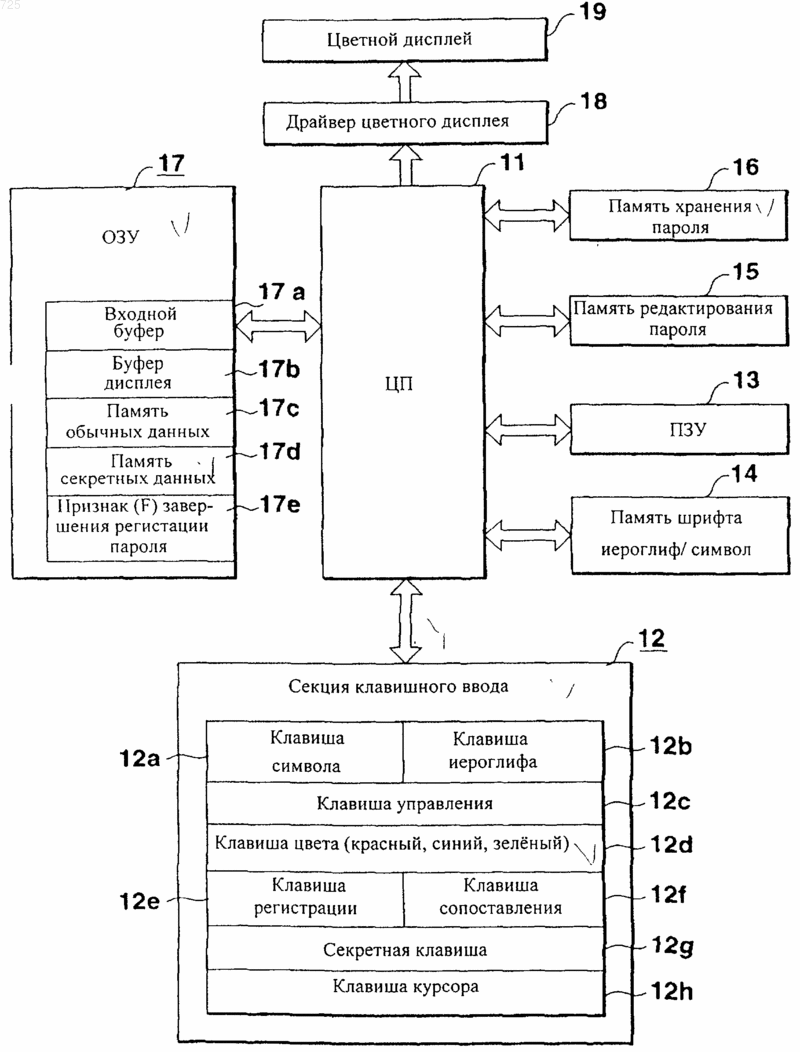

1 Область техники Изобретение относится к запоминающему устройству для секретных данных, которое предназначено для хранения различных элементов данных, таких как адреса, номера телефонов, расписания и памятные записки, к способу считывания секретных данных и носителю для управляющих программ. Уровень техники Известное запоминающее устройство для секретных данных имеющее функцию засекречивания запоминаемых данных, которые не должны быть известны никому, кроме частного пользователя, и важных данных типа секретных данных, и разрешения доступа к хранимым секретным данным и их считывания только тогда,когда предварительно введенный уникальный пароль регистрации пользователя совпадает с паролем сопоставления, введенным пользователем. Чтобы предотвратить возможность доступа посторонним лицам к секретным данным,устанавливаются данные пароля, трудные для восприятия посторонними. При установке данных пароля использовалась, например, комбинация чисел, упорядоченных в четырехзначное число, или комбинация знаков или символов. Установка данных пароля в виде такой комбинации вызывает затруднения для пользователя при запоминании и введении данных. Настоящее изобретение позволяет решить указанную проблему, свойственную известному уровню техники. Соответственно, задача настоящего изобретения заключается в создании запоминающего устройства для секретных данных, обеспечивающего доступ к секретным данным с использованием пароля, легкого для запоминания частными пользователями, но трудного для понимания посторонними, а также способа считывания секретных данных и носителя для запоминания управляющих программ. Сущность изобретения Указанный выше результат достигается тем, что запоминающее устройство для секретных данных, согласно настоящему изобретению, содержит средство запоминания данных для запоминания секретных данных, которые желательно засекретить, первое средство ввода данных пароля для ввода единичного элемента данных цвета или комбинации множества элементов данных цвета в качестве данных пароля регистрации; средство запоминания данных пароля для запоминания данных пароля регистрации, введенных из первого средства ввода данных пароля; второе средство ввода данных пароля для ввода единичного элемента данных цвета или комбинации множества элементов данных цвета в качестве данных пароля сопоставления; средство определения совпадения для определения того, совпадают или нет данные пароля сопоставления, введенные из второго 2 средства ввода данных пароля, с данными пароля регистрации, хранимыми в средстве запоминания данных пароля; и управляющее средство для осуществления управления так, чтобы разрешить доступ к секретным данным, хранимым в средстве запоминания данных, когда средство определения совпадения определяет, что они совпадают друг с другом. В соответствии с настоящим изобретением, элементы данных пароля сопоставления и регистрации вводятся с использованием данных цвета, связанных с образом цвета, который легко запомнить пользователю. Когда эти элементы данных пароля совпадают друг с другом, то разрешается доступ к области секретных данных. Кроме того, запоминающее устройство для секретных данных, в соответствии с настоящим изобретением, содержит средство для задания любого из множества иероглифов; и средство отображения для обеспечения цветного отображения иероглифов, заданных средством задания, с использованием цвета, соответствующим данным цвета, введенным в качестве данных пароля регистрации или данных пароля сопоставления. В настоящем изобретении возможно обеспечить цветное отображение иероглифов, заданных пользователем с использованием данных цвета, соответствующих данным цвета, установленным данными пароля регистрации и данными пароля сопоставления. Краткое описание чертежей Фиг. 1 - блок-схема электронной схемы в соответствии с настоящим изобретением; фиг. 2 - иллюстрация примера запоминания в постоянном запоминающем устройстве ПЗУ; фиг. 3 - иллюстрация примера запоминания в памяти шрифта иероглифов/символов; фиг. 4 - пример запоминания в памяти хранения пароля; фиг. 5 - пример запоминания в памяти редактирования пароля; фиг. 6 - блок-схема последовательности операций процедуры регистрации/сопоставления пароля; фиг. 7 А-7 Е - иллюстрации состояний отображения, формируемых в процессе регистрации данных пароля; фиг. 8 А-8 Б - иллюстрации состояний отображения, формируемых в процессе сопоставления данных пароля; и фиг. 9 - иллюстрация примера секретных данных, отображенных при совпадении отдельных элементов данных пароля. Предпочтительный вариант осуществления изобретения В дальнейшем изобретение поясняется описанием конкретных вариантов его осуществления со ссылками на иллюстрирующие чертежи. 3 Фиг. 1 изображает блок-схему электронной схемы в случае использования изобретения применительно к электронной записной книжке. Электронная записная книжка содержит блок управления (центральный процессор - ЦП) 11, составляющий компьютер. В ответ на сигнал нажатия клавиши из блока клавишного ввода 12, блок управления(ЦП) 11 запускает программу системы, предварительно записанную в постоянном запоминающем устройстве (ПЗУ) 13, и управляет работой каждого блока схемы. С блоком управления (ЦП) 11 соединены блок клавишного ввода 12, ПЗУ 13, память шрифта иероглифов символов 14, память редактирования пароля 15, память хранения пароля 16 и оперативная память (ОЗУ) 17. Цветной жидкокристаллический дисплей 19 также соединен с блоком управления 11 через драйвер цветного дисплея 18. Блок клавишного ввода 12 включает клавиши символов 12 а, включающие группы клавиш японской слоговой азбуки "хирагана", английского языка, цифр, символов, и т.д., для введения различных типов элементов данных, "иероглифические" клавиши 12b, для установления управления в режиме иероглифов или в режиме ввода пиктограмм, клавиши управления 12 с,имеющие группы клавиш, для задания различных функций, включая установку преобразования "канаканджи" (73-знаковой японской слоговой азбуки/японского иероглифического письма), вставки, стирания и режима работы, клавиши цвета 12d для определения цветов, красного,синего и зеленого, клавиша "регистрации" 12 е для задания регистрации данных, клавиша "сопоставление" 12f для задания сопоставления данных, "секретная" клавиша 12g для установления режима секретности и клавиша курсора 12h для перемещения курсора по экрану или выбора элемента данных. Как изображено на фиг. 2, ПЗУ 13 включает большое количество областей подпрограмм,включая область системной программы 13 А, в которой записана системная программа для управления работой всей электронной записной книжки, область программы режимов обработки 13 В, в которой записана программа режимов обработки для управления процедурами различных режимов работы, таких как режим телефонного справочника, режим памятной записки и режим расписания, и область управляющей программы 13 С, в которой записана управляющая программа для регистрации и сопоставления элементов данных пароля. Как изображено на фиг. 3, память шрифта иероглифов/символов 14 включает область иероглифического шрифта 14 А, в которой записано большое количество образцов иероглифического шрифта различных жанров, включая животных, пищу, транспортные средства и сезоны,и область символьного шрифта 14 В, в которой 4 записаны образцы символьного шрифта, которые могут быть введены с клавиш символов 12 а в блоке клавишного ввода 12. Данные кода, указывающие символ или иероглиф, введенные посредством клавиш, преобразуются памятью шрифта иероглифов/символов 14 в соответствующий образец шрифта для иероглифа или символа и выводятся для отображения. В режиме секретности данные пароля(данные, образующие комбинацию типа иероглифа и данных цвета, присвоенных иероглифу),введенные из блока клавишного ввода 12, записываются последовательно в память редактирования данных пароля 15, как и данные пароля сопоставления, как изображено на фиг. 5. Данные пароля, отредактированные в памяти редактирования данных пароля 15, передаются в ответ на нажатие клавиши "регистрация" 12 е в блоке клавишного ввода 12 и запоминаются в памяти хранения данных пароля 16 в качестве данных пароля регистрации, как изображено на фиг. 6. ОЗУ 17 содержит входной буфер 17 а, буфер дисплея 17b, память доступных данных 17 с,память секретных данных 17d и регистр признака регистрации 17 е. Данные ввода с клавиатуры временно запоминаются во входном буфере 17 а. Данные отображения, которые должны отображаться на цветном жидкокристаллическом дисплее 19, запоминаются в буфере дисплея 17b в виде битового представления. Элементы обычных данных, не являющихся секретными, включая адреса, номера телефонов, расписания и памятные записки, которые вводятся и регистрируются с клавиш в различных режимах записной книжки, запоминаются в памяти доступных данных 17 с. Элементы секретных данных, которые должны оставаться секретными, включая адреса, номера телефонов, расписания и памятные записки, к которым можно обращаться только при совпадении элементов данных пароля в режиме секретности, запоминаются в памяти секретных данных 17d. В регистре признака завершения регистрации 17 е устанавливается признак (F) завершения регистрации пароля, указывающий, что пользовательские уникальные данные пароля были зарегистрированы в памяти хранения пароля 16. Данные дисплея, хранимые в буфере дисплея 17b, воспроизводятся как данные цветного отображения при нажатии клавиши цвета 12d в блоке клавишного ввода 12 и отображаются на цветном жидкокристаллическом дисплее 19 посредством драйвера цветного дисплея 18. Функционирование рассматриваемого варианта осуществления изобретения осуществляется следующим образом. 5 На фиг. 6 представлена блок-схема последовательности операций в процедуре регистрации/сопоставления данных пароля в ЦП 11. На фиг. с 7 А по 9 иллюстрируются примеры отображений, формируемых в процедуре регистрации/сопоставления данных пароля. Процедура регистрации пароля Сначала, когда регистрируются уникальные данные пароля пользователя, задействуется клавиша "секрет" 12g в блоке клавишного ввода 12 (этап S1). Затем очищается содержимое памяти редактирования данных пароля 15 (этапS2) и определяется, был ли установлен в "1" признак F завершения регистрации пароля в регистре признака завершения регистрации 17 е в ОЗУ 17, т.е. были ли зарегистрированы данные пароля в памяти хранения пароля 16 или нет (этап S1S2, S3). Если на этапе S3 определено, что признак завершения регистрации пароля F не был установлен в "1" или что данные пароля не были зарегистрированы в памяти хранения пароля 16,на цветном дисплее 19 появляется сообщение запроса иероглифического ввода "ПАРОЛЬ (иероглиф)", как изображено на фиг. 7 А (этап S3S4). Затем, как изображено на фиг. 7 Б, когда пользователь задействует "иероглифическую" клавишу 12b в блоке клавишного ввода 12, то на цветном дисплее 19 появляется экран меню иероглифов D1, F1, G1, H1, включая "животных","пищу", "транспортные средства" и "сезоны",представляющих иероглифические жанры. При отображении экрана меню иероглифов Е 1, F1, G1, H1, например, жанр "животных" выбирается нажатием клавиши курсора 12h, и образцы иероглифического шрифта, повторяющие изображение большого количества животных,предварительно записанные в памяти шрифта иероглифа/символа 14, считываются и появляются в виде списка на цветном дисплее 19. Далее, при отображении списка иероглифов животных ЕА, когда произвольные иероглифы животных E1, E3 задаются нажатием клавиши курсора 12h, заданные иероглифы животных Е 1, E3 не только появляются на цветном дисплее 19, но также запоминаются в памяти редактирования пароля 15 (этап S5S6). Когда иероглифы выбраны и введены, на цветном дисплее 19 (шаг S7) появляется сообщение запроса установки цвета "ПАРОЛЬ(цвет). При этом отображается секция отображения списка цвета СА. Тогда, когда из секции отображения списка цвета СА пользователь выборочно устанавливает элементы данных, задающих цвет для иероглифа животного, введенные нажатием соответствующей клавиши цвета 12d (например,красный, синий или зеленый) в блоке клавишного ввода 12, элементы данных, определяющие установку цвета, прибавляются к иероглифиче 000725 6 ским данным животных, хранимым в памяти редактирования пароля 15, и результирующие данные запоминаются (этап S8S9). Затем на цветном дисплее 19 появляется сообщение проверки регистрации данных пароля "РЕГИСТРАЦИЯ" (этап S10). Если определенный период времени прошел без задействования клавиши "регистрация" 12 е в блоке клавишного ввода 12, управление возвращается к процедуре на этапе S4 и последующих этапах, комбинация данных второго иероглифа и данные задания его цвета устанавливаются в качестве данных пароля регистрации(этап S11S4 к S10). Более конкретно, при установке данных пароля регистрации на этапах с S4 до S11, например, "лиса" и "зеленый" устанавливаются для "первого иероглифа" и для "данных задания цвета", соответствующих этому иероглифу, соответственно. После этого, "енот" и "красный" устанавливаются для "второго иероглифа" и для"данных задания цвета", соответствующих этому иероглифу, соответственно. На основе этих элементов данных задания цвета элементы данных изображения для набора "иероглиф зеленой лисы" и "иероглиф красной енотовидной собаки" считываются из большого количества иероглифов различных цветов, хранимых в памяти шрифта иероглифов/символов 14, показанной на фиг. 3. Элементы данных считывания изображения "иероглифа зеленой лисы" и "иероглифа красной енотовидной собаки" появляются на цветном дисплее 19 так, что "иероглиф зеленой лисы" и "иероглиф красной енотовидной собаки" отображаются как элементы данных пароля регистрации, как изображено на фиг. 7 Е. Таким образом, когда произвольные данные иероглифа и данные задания его цвета установлены, данные изображения иероглифа,соответствующего данным, появляются на цветном дисплее 19, и данные иероглифа, и данные задания цвета запоминаются в памяти редактирования пароля 15. В этом состоянии, когда нажимается клавиша "регистрация" 12 е в блоке клавишного ввода 12, как изображено на фиг. 7 Е, признак F завершения регистрации пароля в регистре признака завершения регистрации 17 е в ОЗУ 17 устанавливается в "1" и "данные пароля", составленные из комбинации данных иероглифа и данных задания цвета, хранимые в памяти редактирования пароля 15, передаются в память хранения пароля 16 и запоминаются и регистрируются там (этап S11S12, S13). Процедура сопоставления пароля Чтобы получить доступ к данным в памяти секретных данных 17d в ОЗУ 17 (для отображения секретных данных, их стирания, изменения,дополнения или чего-то подобного), когда на этапе S1 нажимается "секретная" клавиша 12g в блоке клавишного ввода 12, содержимое памяти 7 редактирования пароля 15 очищается и определяется, был ли установлен в "1" признак F завершения регистрации пароля в регистре признака завершения регистрации 17 е в ОЗУ 17, т.е. были зарегистрированы данные пароля в памяти хранения пароля 16 или нет (этап S1S2, S3). Если на этапе S3 установлено, что признакF завершения регистрации пароля был установлен в "1" или что данные пароля были зарегистрированы в памяти хранения пароля 16, на цветном дисплее 19 появляется сообщение запроса ввода иероглифа для данных пароля сопоставления "ПАРОЛЬ (иероглиф), как изображено на фиг. 7 А, (этап S3S4). Затем, также как в процедурах установки пароля на этапах с S5 по S19, когда иероглиф и данные задания его цвета вводятся как данные пароля, сопоставления (см. фиг. 8 А), на цветном дисплее 19 появляется введенный иероглиф с цветом, соответствующим данным задания цвета, как изображено на фиг. 8 Б, и данные иероглифа, и данные задания его цвета запоминаются в памяти редактирования пароля 15 (этапы с S15no S19). Затем на цветном дисплее 19 появляется сообщение проверки сопоставления данных пароля "СОПОСТАВЛЕНИЕ" (этап S20). Если определенный период времени прошел без нажатия клавиши "сопоставление" 12f в блоке клавишного ввода 12, то управление возвращается к процедуре на этапе S14 и последующих этапах, и комбинация данных второго иероглифа, и данные задания его цвета устанавливаются в качестве данных пароля сопоставления (этап S21S14 к S20). Например, в процедуре ввода данных пароля сопоставления на этапах с S14 по S21, "лиса" и "зеленый" вводятся для первого иероглифа и для данных задания его цвета. После этого"енотовидная собака" и "красный" вводятся для второго иероглифа и данных задания его цвета,соответственно. Таким образом, эти элементы данных запоминаются в памяти редактирования пароля 15. При появлении иероглифа зеленой лисы и иероглифа красной енотовидной собаки в качестве элементов данных пароля сопоставления на цветном дисплее 19, как изображено на фиг. 8 Б, когда нажимается клавиша "сопоставление" 12f в блоке клавишного ввода 12, определяется, совпадают или нет данные пароля сопоставления, хранимые в памяти редактирования пароля 15, с данными пароля регистрации,хранимыми в памяти хранения пароля 16 (этапS21S22). Более конкретно, определяется, совпадают или нет "данные пароля сопоставления", составленные из данных иероглифа зеленой лисы и данных иероглифа красной енотовидной собаки,хранимых в памяти редактирования пароля 15, с"данными пароля регистрации", составленными из данных иероглифа зеленой лисы и данных 8 иероглифа красной енотовидной собаки, хранимых в памяти хранения пароля 16. Если определено, что они совпадают друг с другом, секретные данные SD, хранимые в памяти секретных данных 17d в ОЗУ 17, считываются и отображаются, как изображено на фиг. 9. Это позволяет производить обработку секретных данных типа стирания, изменения или дополнения (этап S22S23). С другой стороны, если "данные пароля регистрации", составленные из данных иероглифа зеленой лисы и данных иероглифа красной енотовидной собаки, хранимых в памяти хранения пароля 16, не совпадают с "данными пароля сопоставления", хранимыми в памяти редактирования пароля 15, то на цветном дисплее 19 появляется сообщение, что введенные данные пароля сопоставления не совпадают с данными пароля регистрации (этап S22S24). Как описано выше, в состоянии, когда режим секретности устанавливается нажатием клавиши "секретная" 12g в блоке клавишного ввода 12, когда "данные пароля регистрации",составленные из комбинации произвольного элемента данных иероглифа и элемента данных задания его цвета, запоминаются в памяти редактирования пароля 15 выборочным нажатием клавиши иероглифа 12b, клавиши цвета (красный, синий, зеленый) 12d и т.п., и затем нажатием клавиши "регистрация" 12 е, данные пароля регистрации запоминаются и регистрируются в памяти хранения пароля 16. После этого данные пароля сопоставления вводятся в аналогичной процедуре ввода пароля и затем запоминаются в памяти редактирования пароля 15. Затем, когда нажимается клавиша"сопоставление" 12f и "данные пароля регистрации", хранимые в памяти хранения пароля 16,совпадают с "данными пароля сопоставления",введенными в этот момент и записанными в памяти редактирования пароля 15, можно получить доступ к секретным данным, хранимым в памяти секретных данных 17d в ОЗУ 17. Следовательно, можно устанавливать данные пароля, которые легко запомнить пользователю, но трудно понимать посторонним. При использовании пароля, установленного таким образом, может быть получен доступ к секретным данным. Хотя в этом варианте осуществления пароль составляется из комбинации элемента данных иероглифа и элемента данных задания его цвета, однако, пароль может быть составлен из комбинации другого элемента данных схематичного изображения и элемента данных задания его цвета или комбинации элемента данных символа и элемента данных задания его цвета. В этом случае конкретный пользователь также может получить доступ к секретным данным,используя элемент данных пароля, который лег 9 ко запоминать пользователю, но трудно понимать посторонним. Хотя в этом варианте осуществления данные задания цвета для определения цветов, появляющихся на цветном дисплее 19, используются как данные цвета, однако такие данные цвета могут использоваться самостоятельно. Как описано выше в настоящем изобретении, благодаря тому, что, по меньшей мере,один элемент данных цвета или комбинация, по меньшей мере, одного элемента данных цвета и,по меньшей мере, одного элемента данных символа или элемента данных изображения, используется в качестве данных пароля регистрации и сопоставления, это обеспечивает получение данных пароля, которые легко запоминать пользователю, но трудно понимать посторонним. При использовании пароля, установленного таким образом, можно получить доступ к секретным данным. Если элементы данных пароля регистрации и сопоставления установлены, данные изображения иероглифа и т.п. отображаются в цвете с использованием цвета, соответствующего его данным цвета, составляющим данные установленного пароля, так что пользователь, видя цвет данных изображения, может визуально проверять, какой цвет использовался в качестве данных цвета для данных пароля. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запоминающее устройство для секретных данных, содержащее средство (17, 17d) для запоминания секретных данных, которые желательно засекретить, первое средство (12, 12d,S8) ввода данных пароля для ввода данных обозначения цвета, состоящих из одного или более символов для обозначения конкретного цвета, в качестве данных пароля регистрации, средство(16, S9) запоминания данных пароля для запоминания данных пароля регистрации, введенных из первого средства ввода данных пароля,второе средство (12, 12d, S18) ввода данных пароля для ввода данных обозначения цвета,состоящих из одного или более символов для обозначения конкретного цвета, в качестве данных пароля сопоставления, средство (11, S22) определения совпадения для определения того,совпадают или нет данные пароля сопоставления, введенные из второго средства ввода данных пароля, с данными пароля регистрации,хранимыми в упомянутом средстве запоминания данных пароля, и средство (11, S23) управления для осуществления управления для разрешения доступа к секретным данным, хранимым в упомянутом средстве запоминания данных, при определении средством определения совпадения, что упомянутые данные пароля совпадают друг с другом. 2. Запоминающее устройство для секретных данных по п.1, отличающееся тем, что до 000725 10 полнительно содержит средство (12, 12b) задания для задания любого из множества иероглифов и средство (19, S19A) отображения для формирования цветного изображения иероглифов, заданных средством задания, с использованием цвета, соответствующего данным цвета,введенным в качестве упомянутых данных пароля регистрации или упомянутых данных пароля сопоставления. 3. Запоминающее устройство для секретных данных, содержащее средство (17, 17d) для запоминания секретных данных, которые желательно засекретить, первое средство (12, 12 а,12b, 12d) ввода данных пароля для ввода данных обозначения цвета, состоящих из одного или более символов для обозначения конкретного цвета, и данных изображения, связанных друг с другом, в качестве данных пароля регистрации, средство (16, S9) запоминания данных пароля для запоминания данных пароля регистрации, введенных из первого средства ввода данных пароля, второе средство (12, 12 а, 12b,12d) ввода данных пароля для ввода данных обозначения цвета, состоящих из одного или более символов для обозначения конкретного цвета, и данных изображения, связанных друг с другом, в качестве данных пароля сопоставления, средство (11, S22) определения совпадения для определения того, совпадают или нет данные пароля сопоставления, введенные из второго средства ввода данных пароля, с данными пароля регистрации, хранимыми в упомянутом средстве запоминания данных пароля, и средство (11, S23) управления для осуществления управления для разрешения доступа к секретным данным, хранимым в упомянутом средстве запоминания данных, при определении средством определения совпадения, что упомянутые данные пароля совпадают друг с другом. 4. Запоминающее устройство для секретных данных по п.3, отличающееся тем, что дополнительно содержит средство (12, 12b) задания для задания любого из множества иероглифов, и средство (19, S19A) отображения для формирования цветного изображения иероглифов, заданных средством задания, с использованием цвета, соответствующего данным цвета,введенным в качестве упомянутых данных пароля регистрации или упомянутых данных пароля сопоставления. 5. Способ считывания секретных данных,при котором осуществляют управление для считывания записанных секретных данных в компьютере (11) с программным управлением,включающий первый ввод (S8) данных пароля,при котором вводят данные обозначения цвета,состоящие из одного или более символов для обозначения конкретного цвета, в качестве данных регистрации пароля, запоминание (S9) данных пароля, при котором осуществляют хранение данных пароля регистрации, введенных при первом вводе данных пароля, второй ввод (S18) 11 данных пароля, при котором вводят данные обозначения цвета, состоящие из одного или более символов для обозначения конкретного цвета, в качестве данных пароля сопоставления, определение (S22) совпадения, при котором определяют, совпадают или нет данные пароля сопоставления, введенные при втором вводе данных пароля, с данными пароля регистрации, сохраненными при запоминании данных пароля, и управление (S23) для разрешения доступа к секретным данным, сохраненным при запоминании секретных данных, когда при определении совпадения установлено совпадение упомянутых данных пароля. 6. Способ считывания секретных данных,при котором осуществляют управление для считывания записанных секретных данных, которые желательно засекретить, посредством компьютера (11) с программным управлением,включающий первый ввод (S5, S8) данных пароля, при котором вводят данные обозначения цвета, состоящие из одного или более символов 12 для обозначения конкретного цвета, и данные изображения, связанные друг с другом, в качестве данных регистрации пароля, запоминание(S6, S9) данных пароля, при котором осуществляют хранение данных пароля регистрации,введенных при первом вводе данных пароля,второй ввод (S15, S18) данных пароля, при котором вводят данные обозначения цвета, состоящие из одного или более символов для обозначения конкретного цвета, и данные изображения, связанные друг с другом, в качестве данных пароля сопоставления, определение (S22) совпадения, при котором определяют, совпадают или нет данные пароля сопоставления, введенные при втором вводе данных пароля, с данными пароля регистрации, сохраненными при запоминании данных пароля, и управление(S23) для разрешения доступа к секретным данным, сохраненным при запоминании секретных данных, когда при определении совпадения установлено совпадение упомянутых данных пароля.
