Устройство для волюметрических измерений расхода в системе для внутривенных вливаний
Формула / Реферат
1. Устройство для волюметрического измерения жидкости, вводимой при помощи системы для вливаний самотеком, имеющей капельную камеру, которое содержит:
а) цилиндрический корпус, содержащий:
(i) источник излучения, установленный с возможностью испускания излучения сквозь капельную камеру в направлении, по сути перпендикулярном оси упомянутой цилиндрической поверхности;
(ii) оптический датчик, примыкающий к части упомянутой цилиндрической поверхности со стороны, по сути противоположной упомянутому источнику излучения, причем упомянутый оптический датчик выполнен с возможностью количественного измерения упомянутого излучения;
(iii) средства для установки корпуса с возможностью снятия на цилиндрической поверхности капельной камеры; и
(b) устройство для обработки данных, предназначенное для определения объема каждой капли, проходящей через капельную камеру, как функции относительных потерь излучения, количественно измеренных упомянутым датчиком во время прохождения капли, по сравнению с фоновым опорным излучением.
2. Устройство по п.1, в котором упомянутое излучение испускается в импульсном режиме.
3. Устройство по п.1, в котором упомянутое излучение испускается в непрерывном режиме.
4. Устройство по п.1, в котором упомянутое излучение является световым излучением.
5. Устройство по п.1, в котором упомянутое излучение является инфракрасным излучением.

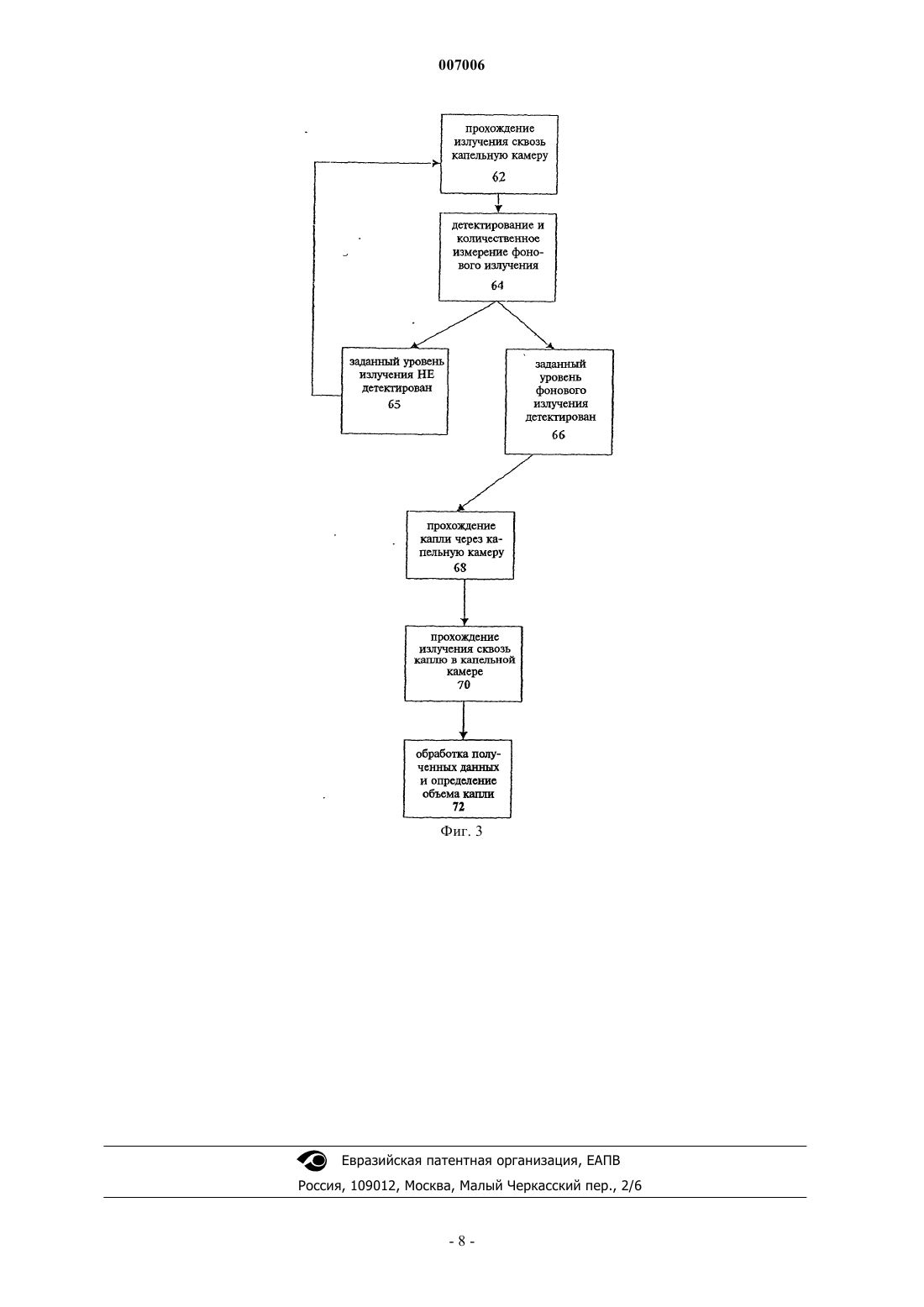

6. Способ определения объема жидкости, подаваемой при помощи системы для внутривенных вливаний, которая содержит капельную камеру, приспособленную для прохода жидкости по сути вдоль оси данной капельной камеры, включающий следующие операции:
а) прохождение излучения снаружи упомянутой капельной камеры сквозь эту капельную камеру в направлении, в целом перпендикулярном к оси данной капельной камеры, на датчик, расположенный снаружи данной капельной камеры с противоположной ее стороны;
b) детектирование и количественное измерение фонового излучения, проходящего сквозь упомянутую капельную камеру;
c) детектирование и количественное измерение излучения, проходящего сквозь каплю, падающую через упомянутую капельную камеру, с целью получения данных, показывающих потери излучения, вызванные упомянутой каплей, проходящей сквозь поток упомянутого излучения; и
d) определение объема упомянутой капли как функции относительных потерь излучения, детектируемого во время прохождения упомянутой капли, по сравнению с величиной упомянутого фонового излучения.
7. Способ по п.6, в котором упомянутое излучение испускается в импульсном режиме.
8. Способ по п.6, в котором упомянутое излучение испускается в непрерывном режиме.
9. Способ по п.6, в котором упомянутое излучение является световым излучением.
10. Способ по п.6, в котором упомянутое излучение является инфракрасным излучением.
11. Способ определения объема жидкости, подаваемой при помощи системы для внутривенных вливаний, которая содержит капельную камеру, выполненную с возможностью прохода жидкости по сути вдоль оси данной капельной камеры, причем способ включает следующие операции:
a) прохождение излучения снаружи упомянутой капельной камеры сквозь эту капельную камеру в направлении, в целом перпендикулярном оси данной капельной камеры, на датчик, расположенный снаружи данной капельной камеры с противоположной ее стороны;
b) детектирование и количественное измерение фонового излучения, проходящего сквозь упомянутую капельную камеру;
c) детектирование и количественное измерение излучения, проходящего сквозь множество капель устанавливаемого объема, падающих через упомянутую капельную камеру, с целью получения данных, показывающих потери излучения, вызванные упомянутыми каплями устанавливаемого объема, проходящими сквозь поток упомянутого излучения, и коррелирование упомянутых потерь излучения с весом и удельной массой упомянутых капель устанавливаемого объема;
d) составление справочной таблицы экспериментальных данных, увязывающей потери излучения, соответствующие эталонным каплям устанавливаемого объема;
e) детектирование и количественное измерение излучения, проходящего сквозь каплю неизвестного объема, падающую через упомянутую капельную камеру, для получения данных, показывающих потери излучения, вызванные упомянутой каплей неизвестного объема, проходящей сквозь поток упомянутого излучения; и
f) определение объема упомянутой капли неизвестного объема с использованием упомянутой справочной таблицы экспериментальных данных.
12. Способ по п.11, в котором упомянутое излучение испускается в импульсном режиме.
13. Способ по п.11, в котором упомянутое излучение испускается в непрерывном режиме.
14. Способ по п.11, в котором упомянутое излучение является световым излучением.
15. Способ по п.11, в котором упомянутое излучение является инфракрасным излучением.
16. Способ по п.11, включающий также операцию регулирования расхода жидкости, вводимой при помощи системы для вливаний самотеком, с использованием рассчитываемого объема капель.
17. Способ по п.11, в котором упомянутые экспериментальные данные собираются путем взвешивания множества капель, прошедших сквозь поток упомянутого излучения, и определения объема каждой капли пропорционально удельному весу жидкости капли.
18. Устройство для регулирования потока жидкости, вводимой при помощи системы для вливаний самотеком, включающее в себя:
a) систему для вливаний самотеком с емкостью, содержащей дозу жидкости, предназначенную для вливания;
b) причем упомянутая емкость подсоединена к регулируемой капельнице, имеющей внешнюю цилиндрическую поверхность, при помощи первой соединительной трубки;
c) причем упомянутая регулируемая капельница подсоединена к пустотелой игле для внутривенного введения при помощи второй соединительной трубки; и
d) устройство волюметрического измерения капли по любому из пп.1-5.
19. Способ регулирования потока жидкости, вводимой при помощи системы для вливаний самотеком, включающий:
(a) пропускание жидкости через устройство по п.18;
(b) определение объемной скорости потока капель с использованием устройства по п.18; и
(c) настройку регулируемой капельницы для получения требуемой объемной скорости потока.
Текст
007006 Область применения и предпосылки создания изобретения Данное изобретение относится к измерениям расхода жидкостей, вводимых в кровь пациента, в частности, к способам и устройствам для выполнения волюметрических измерений в жидкостях, вводимых при помощи любой стандартной системы для внутривенных вливаний самотеком. Внутривенные вливания жидкостей в кровь пациента являются распространенной медицинской процедурой. Жидкостями, которые обычно вводятся внутривенно, являются глюкоза и физиологические растворы, лекарственные препараты и кровь. Системы для внутривенных (в/в) вливаний обычно содержат емкость, капельную камеру, соединительную трубку и иглу для внутривенного введения. Емкость,называемая также инфузионным пакетом, содержит дозу жидкости, предназначенную для вливания. Эта емкость соединяется с капельницей при помощи соединительной трубки. Эта капельница, в свою очередь, соединяется при помощи соединительной трубки с пустотелой иглой для внутривенного введения,которая вводится в вену пациента. Жидкость, находящаяся в емкости, подается каплями, и попадает в иглу, а затем в кровь со скоростью капельного вливания, регулируемой капельницей. В прошлом для регулирования скорости внутривенного введения жидкостей использовались два основных подхода. Первый подход состоит в использовании обычной капельной камеры, регулирование которой производится вручную для настройки скорости капельного вливания через эту капельную камеру таким образом, что капли будут падать с предварительно заданной частотой. Такой подход отличается своей простотой в том, что для поддержания потока жидкости через такую капельную камеру необходимы только силы гравитации. Однако капельные камеры, регулируемые вручную, являются удовлетворительными не для всех областей использования. Для них должны быть допустимыми отклонения расхода жидкости от требуемого значения в большую и меньшую стороны. Такие отклонения возникают в силу того, что размеры отдельных капель, образующихся в капельной камере, могут изменяться как у разных систем, так и в зависимости от расхода жидкости через эту капельную камеру, давления жидкости, а также от вибраций и тряски, воздействующих на данную капельную камеру. Кроме того, если такая капельная камера не выполнена в точном соответствии с жесткими допусками, то объем капли может отличаться от одной капельной камеры к другой, и, несомненно, от одного типа системы к другому. Это означает, что скорость капельного вливания, соответствующая заданному расходу жидкости для одной капельной камеры,не обязательно будет соответствовать расходу жидкости для другой капельной камеры. Также по причине текучести в естественных условиях материала трубок, на которые накладываются обычные клиновые распорные зажимы, скорость введения жидкости через обычную регулируемую вручную капельную камеру, которая вначале работает с заданной скоростью капельного вливания, может со временем претерпевать существенные изменения. С целью обеспечить более высокую точность скоростей вливания в широкое использование были внедрены инфузионные насосы объемного вытеснения. Такие насосы имеют преимущество в точности регулирования скоростей вливания, которая почти не зависит от давления или вязкости вводимой жидкости. Однако такие инфузионные насосы имеют и свои собственные недостатки. Поскольку они обычно работают при давлениях до 60 фунт/кв.дюйм (414 кПа), всегда существует опасность вливания жидкости при завышенном давлении. Кроме того, инфузионные насосы обычно являются относительно дорогими,а также громоздкими, и имеют большой вес. Вес инфузионных насосов в значительной степени определяется емкостью резервной батареи, которая необходима для обеспечения электропитания насоса в случае перебоев в электроснабжении. Поскольку насосы и их двигатели работают в постоянном режиме, для резервных батарей инфузионных насосов требуется значительная емкость. Основополагающей частью регулирования является прежде всего получение точных результатов волюметрических измерений вводимой жидкости. В патенте США 4525163, выданном на имя Slavik и других, заявляется устройство для регулирования расхода, содержащее датчик для измерения размеров капель. Они измеряются расчетом средних значений, получаемых после определенного числа оптически детектированных капель, падающих в бюретку. Такой способ не является волюметрическим измерением, а его дополнительным недостатком является то, что вводимая жидкость должна проходить через устройство, которое является инвазийным устройством. В патенте США 4504263, выданном на имя Steur и других, описывается также инвазийный монитор потока, в котором поток жидкости проходит через данный монитор. Недостатком таких инвазийных устройств является то, что они требуют стерилизации между манипуляциями, и больница должна брать на себя обязанности и вытекающие отсюда неудобства. Это требует использования большого числа устройств с принадлежностями для стерилизации. В устройстве, описанном заявителем Steur, отдельные капли подвергаются измерению при помощи инфракрасного датчика. Еще одним недостатком данного изобретения заявителя Steur, в дополнение к его инвазийности, является то исходное предположение, что капли имеют сферическую форму, что не всегда соответствует действительности. Существуют также известные неинвазийные устройства для подсчета капель, например описанное в патенте США 6083206, выданном на имя Molko. Заявителем предложено устройство, которое может осуществлять подсчет капель с большой точностью при помощи восприятия инфракрасного излучения,-1 007006 проходящего сквозь капельную камеру. Однако оно не производит расчетов для волюметрических измерений каждой капли и должно опираться на размер капли, определяемый конкретной системой. Необходимость в волюметрической точности становится критичной для младенцев, которым внутривенно вводится даже менее чем два миллилитра жидкостей в час при помощи капельницы. Поскольку инфузионные насосы и системы для внутривенных вливаний самотеком страдают указанными выше недостатками, актуальным является создание простой системы для внутривенных вливаний самотеком, лишенной таких недостатков. Сущность изобретения В соответствии с одним из аспектов данного изобретения предлагается устройство для волюметрических измерений жидкостей, вводимых при помощи систем для вливаний самотеком, содержащих капельную камеру. Данное устройство содержит корпус, приспособленный для установки с возможностью снятия на цилиндрическую поверхность капельной камеры. Этот корпус содержит источник излучения,выполненный с возможностью испускания излучения сквозь капельную камеру в направлении, по сути перпендикулярном к оси ее цилиндрической поверхности, а также оптический датчик, примыкающий к цилиндрической поверхности камеры со стороны, по сути противоположной источнику излучения. Этот оптический датчик выполнен с возможностью количественного измерения излучения, а процессор предназначен для расчета объема каждой капли, проходящей через капельную камеру, как функции относительных потерь излучения, воспринимаемых и количественно измеряемых датчиком во время прохождения капли, по сравнению с фоновым излучением. В соответствии с другим аспектом данного изобретения патентуется предлагается способ расчета объема жидкости, вводимой при помощи систем для внутривенных вливаний, содержащих капельную камеру, выполненную с возможностью прохождения данной жидкости по сути вдоль оси этой капельной камеры. Данный способ включает операции прохождения излучения снаружи капельной камеры сквозь нее в направлении, в целом перпендикулярном к оси этой капельной камеры, на датчик, расположенный извне капельной камеры с противоположной стороны; детектирования и количественного измерения фонового излучения, проходящего сквозь капельную камеру; а также детектирования и количественного измерения излучения, проходящего сквозь каплю, падающую через капельную камеру, с целью получения данных, показывающих потери излучения, вызванные каплей, проходящей через поток излучения; а также расчета объема капли как функции относительных потерь излучения, детектируемого во время прохождения капли, по сравнению с величиной фонового излучения. В соответствии с еще одним аспектом данного изобретения предлагается способ расчета объема жидкости, вводимой при помощи систем для внутривенных вливаний, содержащих капельную камеру,выполненную с возможностью прохождения данной жидкости по сути вдоль оси этой капельной камеры. Данный способ включает операции прохождения излучения снаружи капельной камеры сквозь нее в направлении, по сути перпендикулярном оси этой капельной камеры, на датчик, расположенный с противоположной стороны извне капельной камеры; детектирования и количественного измерения фонового излучения, проходящего сквозь капельную камеру; а также детектирования и количественного измерения излучения, проходящего сквозь каплю, падающую через капельную камеру, с целью получения данных, показывающих потери излучения, вызванные каплей, проходящей через поток излучения; и определение объема капли с использованием справочной таблицы, составленной путем сбора экспериментальных данных. В соответствии с другими особенностями предпочтительных вариантов осуществления данного изобретения, описанными ниже, излучение испускается в импульсном режиме. В соответствии с другими особенностями описанных предпочтительных вариантов осуществления данного изобретения излучение испускается в непрерывном режиме. В соответствии с другими особенностями описанных предпочтительных вариантов осуществления данного изобретения такое излучение является световым излучением. В соответствии с другими особенностями описанных предпочтительных вариантов осуществления данного изобретения, такое излучение является инфракрасным излучением. В соответствии с другими особенностями описанных предпочтительных вариантов осуществления данного изобретения рассчитанный объем используется для регулирования расхода жидкости, вводимой при помощи систем для вливаний самотеком. В соответствии с другими особенностями описанных предпочтительных вариантов осуществления данного изобретения относительные потери излучения пересчитываются в объем при помощи справочной таблицы. Данная справочная таблица создается путем сбора экспериментальных данных о каплях,проходящих через различные системы для вливаний, включая определение удельных потерь излучения во время прохождения капли через поток излучения, а затем взвешивание таких капель и определение объема каждой капли по ее удельному весу. Данный способ и устройство удобны для использования с любой системой для внутривенных вливаний и являются неинвазивными. Данное изобретение успешно устраняет недостатки известных в настоящее время технических решений путем использования способа и устройства для измерения объема капли, которое может исполь-2 007006 зоваться для определения объема жидкости, вводимой при помощи систем для внутривенных вливаний самотеком. Краткое описание прилагаемых чертежей Сущность данного изобретения раскрывается при помощи прилагаемых чертежей, которые приводятся только в качестве примера. В отношении прилагаемых чертежей следует заметить, что показанные на этих чертежах особенности приведены только лишь в качестве примера и только лишь с целью иллюстрации описания данных предпочтительных вариантов осуществления данного изобретения. Они представлены, как предполагается, для наиболее целесообразного и ясного понимания описания принципов и концептуальных решений данного изобретения. В этом отношении не предпринималось никаких попыток показать детали способа и устройства по данному изобретению более глубоко, чем это необходимо для понимания основных принципов сущности данного изобретения. Данное описание вместе с прилагаемыми чертежами поясняет специалисту в данной области, каким образом могут быть внедрены в практику несколько видов реализации данного изобретения. На чертежах показано: фиг. 1 представляет собой схему устройства для волюметрических измерений жидкости, вводимой при помощи системы для внутривенных вливаний самотеком; фиг. 2 - иллюстрацию импульсов излучения до и после прохождения сквозь капельную камеру, до и во время прохождения капли сквозь эту камеру; и фиг. 3 - блок-схему последовательности операций по способу для расчета объема капли. Описание предпочтительных вариантов осуществления Данное изобретение представляет собой способ и устройство для измерения объема капли, которые могут использоваться для определения объема жидкости, вводимой при помощи системы для вливаний самотеком. В частности, данное изобретение может использоваться для определения объема каждой капли,вводимой при помощи системы для вливаний самотеком. Оно облегчает более точное определение общего введенного объема, что может быть использовано для регулирования расхода жидкости. Принципы устройства и работы способа и устройства для измерения объема капли по данному изобретению могут быть лучше поняты из чертежей и сопровождающего описания. Перед пояснением примеров вариантов осуществления данного изобретения следует заметить, что данное изобретение не ограничивается в своем использовании деталями конструкции и исполнением компонентов, указанных в последующем описании или показанных на прилагаемых чертежах. Данное изобретение может иметь и другие варианты осуществления, или же использоваться или осуществляться различными путями. Также следует заметить, что стиль изложения и терминология, использованная в описании изобретения, используется с описательной целью и не должна считаться ограничивающей объем изобретения. На фиг. 1 показано устройство 10 для волюметрических измерений жидкости, вводимой самотеком при помощи системы 12, содержащей капельную камеру. Отдельные ее элементы показаны без соблюдения пропорций для обеспечения лучшего понимания работы элементов технического решения по данному изобретению и их сочетания с системой для вливаний самотеком. Система для вливаний самотеком 12 обычно содержит емкость 16, капельную камеру 14, соединительную трубку 18 и иглу для внутривенного введения 20. Устройство 10 содержит корпус 22, приспособленный для установки с возможностью снятия на цилиндрической поверхности 24 капельной камеры 14. Корпус 22 устанавливается на капельной камере 14 и прикрепляется к любому месту, включая ввод трубки в капельную камеру 14, или же верхнюю часть капельной камеры 14, или же штатив, являющийся опорой для системы 12. Корпус 22 содержит источник излучения 26. Источник излучения 26 выполнен с возможностью испускания излучения 28 сквозь капельную камеру 14 в направлении, по сути перпендикулярном к оси 30 цилиндрической поверхности 24. Оптический датчик 32, выполненный с возможностью количественного измерения излучения, примыкает к цилиндрической поверхности 24 со стороны, по сути противоположной источнику 26 излучения. Предпочтительно излучение, испускаемое источником 26 излучения, является инфракрасным. Вместо него или же в дополнение к нему могут также использоваться и другие виды излучения. Источник 26 излучения содержит матрицу инфракрасных светодиодов, которые излучают инфракрасное излучение. В соответствии с данным изобретением, такое инфракрасное излучение испускается или в непрерывном режиме, или же в импульсном режиме. В число преимуществ импульсного режима входит более совершенное управление измерением уровня фонового опорного излучения и экономия энергии. Предпочтительная частота следования импульсов находится в диапазоне тысяч импульсов, предпочтительно приблизительно 100000 импульсов в секунду. Импульсный режим благоприятен для борьбы с помехами измерения фонового опорного излучения: например, когда свет из постороннего источника, например, солнечный свет, попадает на капельную камеру.-3 007006 Генератор импульсов в источнике 26 излучения периодически запитывает светодиоды для генерации последовательностей включенных и выключенных состояний. На фиг. 2 показаны различия между картиной импульсов излучения, детектируемых и количественно измеряемых оптическим датчиком 32 после прохождения сквозь капельную камеру 14 без присутствия в ней капли (фиг. 2 а) на пути излучения, а также при наличии капли (фиг. 2b) на пути излучения. На фиг. 2 а показаны импульсы излучения 40, представленные в цифровой конфигурации. Для преобразования импульсов излучения в цифровой код, представляющий собой измеримое напряжение или же другую измеримую электрическую величину, отражающую уровень аналогового сигнала, используется аналогово-цифровой преобразователь. Импульсы 40, проходящие сквозь капельную камеру 14 тогда, когда на пути излучения нет капли, подвергаются измерению. При этом нет существенных изменений высоты уровня отдельных импульсов, которая измеряется оптическим датчиком 32 после прохождения сквозь камеру 14. Естественно, существует разница между параметрами излучения перед его входом в камеру 14 и при детектировании оптическим датчиком 32 с другой стороны камеры 14. Это является фоновым, или же опорным, уровнем. Устройство 10 предпочтительно автоматически самокалибруется перед и после прохождения каждой капли сквозь капельную камеру 14. При этом учитывается любое изменение в окружающей обстановке как внутри, так и снаружи. Примерами изменений, которые следует принимать в расчет, являются капельки, подобные туману, образующиеся с внешней стороны камеры 14, или мельчайшие капельки, разбрызгивающиеся на внутреннюю поверхность камеры 14. Поскольку устройство 10 пригодно для использования с любой системой 12 для внутривенных вливаний самотеком,существуют неизбежные различия между разными капельными камерами, такие как толщина стенок или их конструкция. Процессор 34 управляет электропитанием инфракрасных светодиодов в соответствии с параметрами излучения, воспринимаемого с другой стороны камеры 14, и регулирует параметры излучения для каждой системы и продолжает постоянно самокалиброваться после каждой капли. На фиг. 2b показана капля 42, проходящая сквозь камеру 14, и соответствующее падение параметров излучения, проходящего сквозь камеру 14. На чертеже показан провал 44 в излучении, контролируемом датчиком 32. При этом минимальный сигнал 46 в провале 44 соответствует диаметру наиболее толстого сечения капли 42, проходящей сквозь камеру 14. Фиг. 2b показывает важность выбора предпочтительной величины частоты излучения порядка многих тысяч импульсов в секунду. Это значит, что на каждую каплю 42, проходящую сквозь камеру 14, будет попадать несколько сотен импульсов. Точность устройства 10 при выполнении волюметрических измерений капли возрастает при увеличении количества импульсов, прошедших сквозь каплю. Каждый импульс характеризует сегмент капли, то есть большее количество импульсов, проходящих сквозь каплю, дает более точный окончательный результат определения объема данной капли. Устройство 10 производит расчет объема капли независимо от ее формы или типа системы для внутривенных вливаний. Капля может быть продолговатой или же наоборот - широкой и плоской. На форму капли влияют многие факторы, в том числе давление, ширина на входе в данную капельную камеру, вязкость жидкости и то, является ли форма входа в эту капельную камеру идеально круглой или нет. Процессор 34 предназначен для выполнения расчетов объема каждой капли 42, проходящей сквозь капельную камеру 14, как функции относительных потерь излучения, количественно измеряемых датчиком 32 во время прохождения капли 42, по сравнению с фоновым, или же опорным, уровнем излучения. С целью обеспечения возможности выполнения расчета объема для каждой капли сначала составляется справочная таблица на основании сбора экспериментальных данных. Экспериментальные данные получаются при работе устройства 10 с различными системами вливаний, причем каждая система имеет свой собственный вид капли. Каждой капле соответствует своя форма провала излучения, проходящего сквозь нее. Затем каждая капля взвешивается на аналитических весах для получения точного веса. Принимая в расчет удельный вес каждого вида жидкости, можно рассчитать объем каждой капли без затруднений. Например, 1 кг воды занимает объем в один литр. Различные удельные веса других жидкостей будут соответствовать объемам, немного отличающимся от объема воды. Такая процедура повторяется многократно, предпочтительно тысячи раз. Таким образом возможно поставить вес, а соответственно и объем, в соответствие с провалом, то есть интегралом, который представляет собой величину, соответствующую данному провалу. Инфракрасное излучение, испускаемое в непрерывном режиме, является более точным средством измерения, чем в импульсном режиме, поскольку информация, теряемая в промежутках между импульсами, в непрерывном режиме сохраняется. Недостаток же состоящий в том, что солнечный или другой свет смешивается с инфракрасным излучением, может быть устранен путем исполнения корпуса 22 не пропускающим свет снаружи, наподобие черного ящика. Существенным недостатком является высокое энергопотребление для поддержания непрерывного потока излучения. Во многих случаях, когда предпочтительным источником питания для устройства 10 являются батареи или аккумуляторы, которые обеспечивают легкое перемещение от одного пациента к другому, непрерывный режим испускания излучения приводит к быстрому разряду таких батарей. В другом варианте осуществления данного изобретения устройство 10 питается переменным током, и предпочтительно имеет батарейное питание в качестве резервного. В этом случае непрерывный режим может оказаться предпочтительным. Такой режим-4 007006 особенно удобен для стационарного устройства 10 или же для случая, когда требуется повышенная точность. На фиг. 3 показана блок-схема последовательности операций для способа 60 расчета объема жидкости, вводимой при помощи системы для внутривенных вливаний с капельной камерой, выполненной с возможностью прохождения потока жидкости преимущественно вдоль оси данной капельной камеры. Способ 60 включает операцию 62 прохождения излучения снаружи капельной камеры сквозь нее в направлении, в целом перпендикулярном к оси данной капельной камеры на датчик, расположенный на противоположной стороне капельной камеры снаружи ее, который на операции 64 детектирует и количественно измеряет фоновое излучение, проходящее сквозь капельную камеру. Если уровень фонового излучения слишком низок или слишком высок (операция 65), то уровень излучения, пропускаемого сквозь камеру 14, изменяется в большую или меньшую сторону и излучение снова проходит сквозь нее(операция 62). Этот цикл повторяется до тех пор, пока не будет достигнут предварительно заданный уровень излучения. Он может зависеть от многих факторов, таких как вид системы для вливаний или образование налета, подобного изморози, на камере. Когда предварительно заданный уровень излучения достигнут, возможно рассчитать объем капли. Выполнение следующей операции 68 происходит тогда, когда капля проходит через камеру. Излучение предпочтительно в виде инфракрасных лучей проходит сквозь каплю, падающую через капельную камеру (операция 70). Датчик на операции 72 детектирует и количественно измеряет излучение с целью получения данных, показывающих потери излучения, вызванные каплей, пересекающей поток излучения. Затем рассчитывается объем этой капли как функция относительных потерь излучения, детектируемого во время прохождения этой капли, по сравнению с с фоновым излучением. Объем капли, полученный расчетным путем, используется для регулирования количества вводимой жидкости для повышения точности такого регулирования. Данное изобретение описано на его отдельных примерах осуществления, однако очевидно, что специалист в данной области техники увидит много отличных от них исполнений, изменений и вариантов. В этой связи подразумевается охватить все такие альтернативные исполнения, изменения и варианты в рамках идеи и широкого объема приведенной формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для волюметрического измерения жидкости, вводимой при помощи системы для вливаний самотеком, имеющей капельную камеру, которое содержит: а) цилиндрический корпус, содержащий:(i) источник излучения, установленный с возможностью испускания излучения сквозь капельную камеру в направлении, по сути перпендикулярном оси упомянутой цилиндрической поверхности;(ii) оптический датчик, примыкающий к части упомянутой цилиндрической поверхности со стороны, по сути противоположной упомянутому источнику излучения, причем упомянутый оптический датчик выполнен с возможностью количественного измерения упомянутого излучения;(iii) средства для установки корпуса с возможностью снятия на цилиндрической поверхности капельной камеры; и(b) устройство для обработки данных, предназначенное для определения объема каждой капли,проходящей через капельную камеру, как функции относительных потерь излучения, количественно измеренных упомянутым датчиком во время прохождения капли, по сравнению с фоновым опорным излучением. 2. Устройство по п.1, в котором упомянутое излучение испускается в импульсном режиме. 3. Устройство по п.1, в котором упомянутое излучение испускается в непрерывном режиме. 4. Устройство по п.1, в котором упомянутое излучение является световым излучением. 5. Устройство по п.1, в котором упомянутое излучение является инфракрасным излучением. 6. Способ определения объема жидкости, подаваемой при помощи системы для внутривенных вливаний, которая содержит капельную камеру, приспособленную для прохода жидкости по сути вдоль оси данной капельной камеры, включающий следующие операции: а) прохождение излучения снаружи упомянутой капельной камеры сквозь эту капельную камеру в направлении, в целом перпендикулярном к оси данной капельной камеры, на датчик, расположенный снаружи данной капельной камеры с противоположной ее стороны;b) детектирование и количественное измерение фонового излучения, проходящего сквозь упомянутую капельную камеру;c) детектирование и количественное измерение излучения, проходящего сквозь каплю, падающую через упомянутую капельную камеру, с целью получения данных, показывающих потери излучения, вызванные упомянутой каплей, проходящей сквозь поток упомянутого излучения; иd) определение объема упомянутой капли как функции относительных потерь излучения, детектируемого во время прохождения упомянутой капли, по сравнению с величиной упомянутого фонового излучения. 7. Способ по п.6, в котором упомянутое излучение испускается в импульсном режиме.-5 007006 8. Способ по п.6, в котором упомянутое излучение испускается в непрерывном режиме. 9. Способ по п.6, в котором упомянутое излучение является световым излучением. 10. Способ по п.6, в котором упомянутое излучение является инфракрасным излучением. 11. Способ определения объема жидкости, подаваемой при помощи системы для внутривенных вливаний, которая содержит капельную камеру, выполненную с возможностью прохода жидкости по сути вдоль оси данной капельной камеры, причем способ включает следующие операции:a) прохождение излучения снаружи упомянутой капельной камеры сквозь эту капельную камеру в направлении, в целом перпендикулярном оси данной капельной камеры, на датчик, расположенный снаружи данной капельной камеры с противоположной ее стороны;b) детектирование и количественное измерение фонового излучения, проходящего сквозь упомянутую капельную камеру;c) детектирование и количественное измерение излучения, проходящего сквозь множество капель устанавливаемого объема, падающих через упомянутую капельную камеру, с целью получения данных,показывающих потери излучения, вызванные упомянутыми каплями устанавливаемого объема, проходящими сквозь поток упомянутого излучения, и коррелирование упомянутых потерь излучения с весом и удельной массой упомянутых капель устанавливаемого объема;d) составление справочной таблицы экспериментальных данных, увязывающей потери излучения,соответствующие эталонным каплям устанавливаемого объема;e) детектирование и количественное измерение излучения, проходящего сквозь каплю неизвестного объема, падающую через упомянутую капельную камеру, для получения данных, показывающих потери излучения, вызванные упомянутой каплей неизвестного объема, проходящей сквозь поток упомянутого излучения; иf) определение объема упомянутой капли неизвестного объема с использованием упомянутой справочной таблицы экспериментальных данных. 12. Способ по п.11, в котором упомянутое излучение испускается в импульсном режиме. 13. Способ по п.11, в котором упомянутое излучение испускается в непрерывном режиме. 14. Способ по п.11, в котором упомянутое излучение является световым излучением. 15. Способ по п.11, в котором упомянутое излучение является инфракрасным излучением. 16. Способ по п.11, включающий также операцию регулирования расхода жидкости, вводимой при помощи системы для вливаний самотеком, с использованием рассчитываемого объема капель. 17. Способ по п.11, в котором упомянутые экспериментальные данные собираются путем взвешивания множества капель, прошедших сквозь поток упомянутого излучения, и определения объема каждой капли пропорционально удельному весу жидкости капли. 18. Устройство для регулирования потока жидкости, вводимой при помощи системы для вливаний самотеком, включающее в себя:a) систему для вливаний самотеком с емкостью, содержащей дозу жидкости, предназначенную для вливания;b) причем упомянутая емкость подсоединена к регулируемой капельнице, имеющей внешнюю цилиндрическую поверхность, при помощи первой соединительной трубки;c) причем упомянутая регулируемая капельница подсоединена к пустотелой игле для внутривенного введения при помощи второй соединительной трубки; иd) устройство волюметрического измерения капли по любому из пп.1-5. 19. Способ регулирования потока жидкости, вводимой при помощи системы для вливаний самотеком, включающий:(a) пропускание жидкости через устройство по п.18;(b) определение объемной скорости потока капель с использованием устройства по п.18; и(c) настройку регулируемой капельницы для получения требуемой объемной скорости потока.
