Краска и способ ее получения

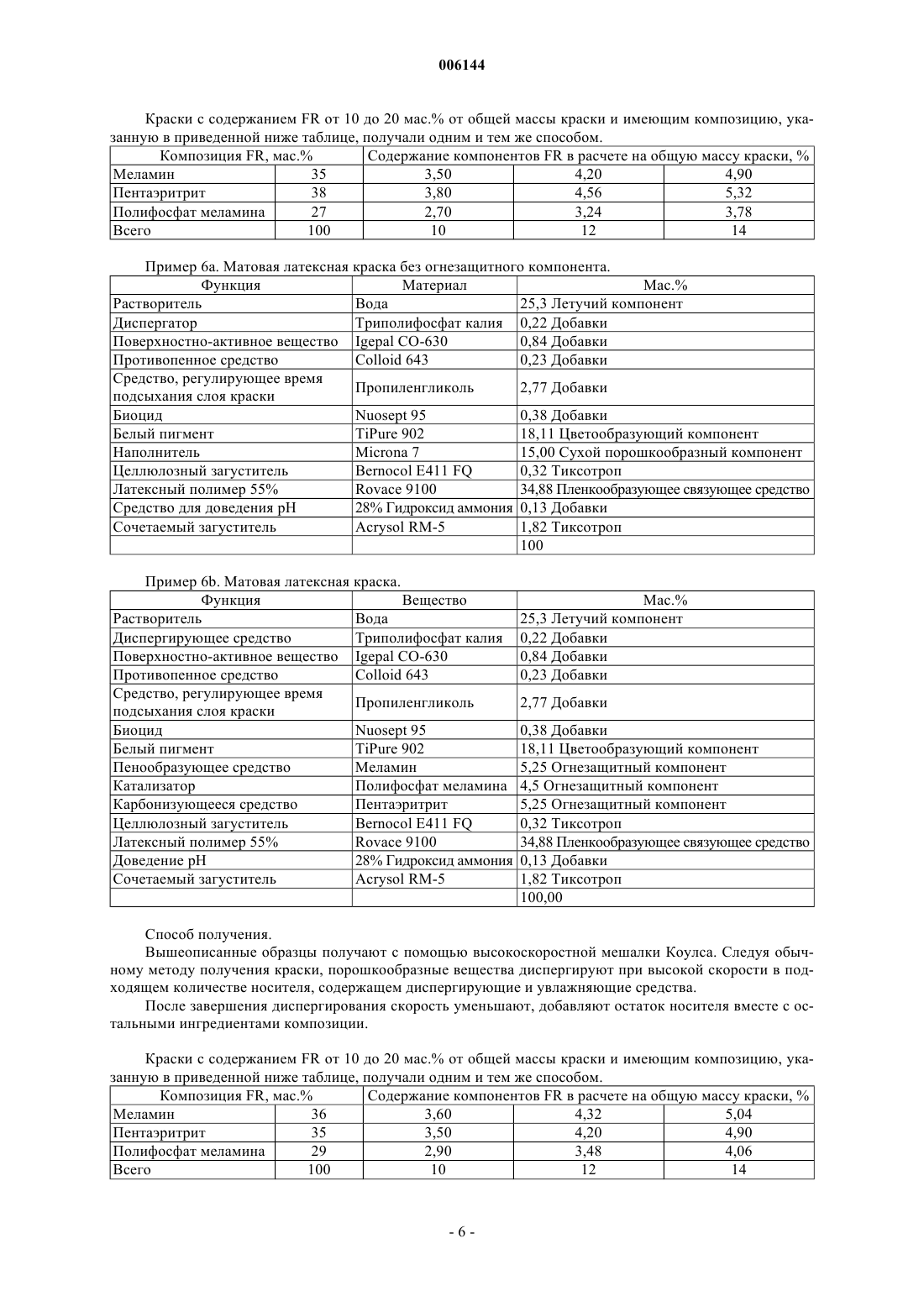

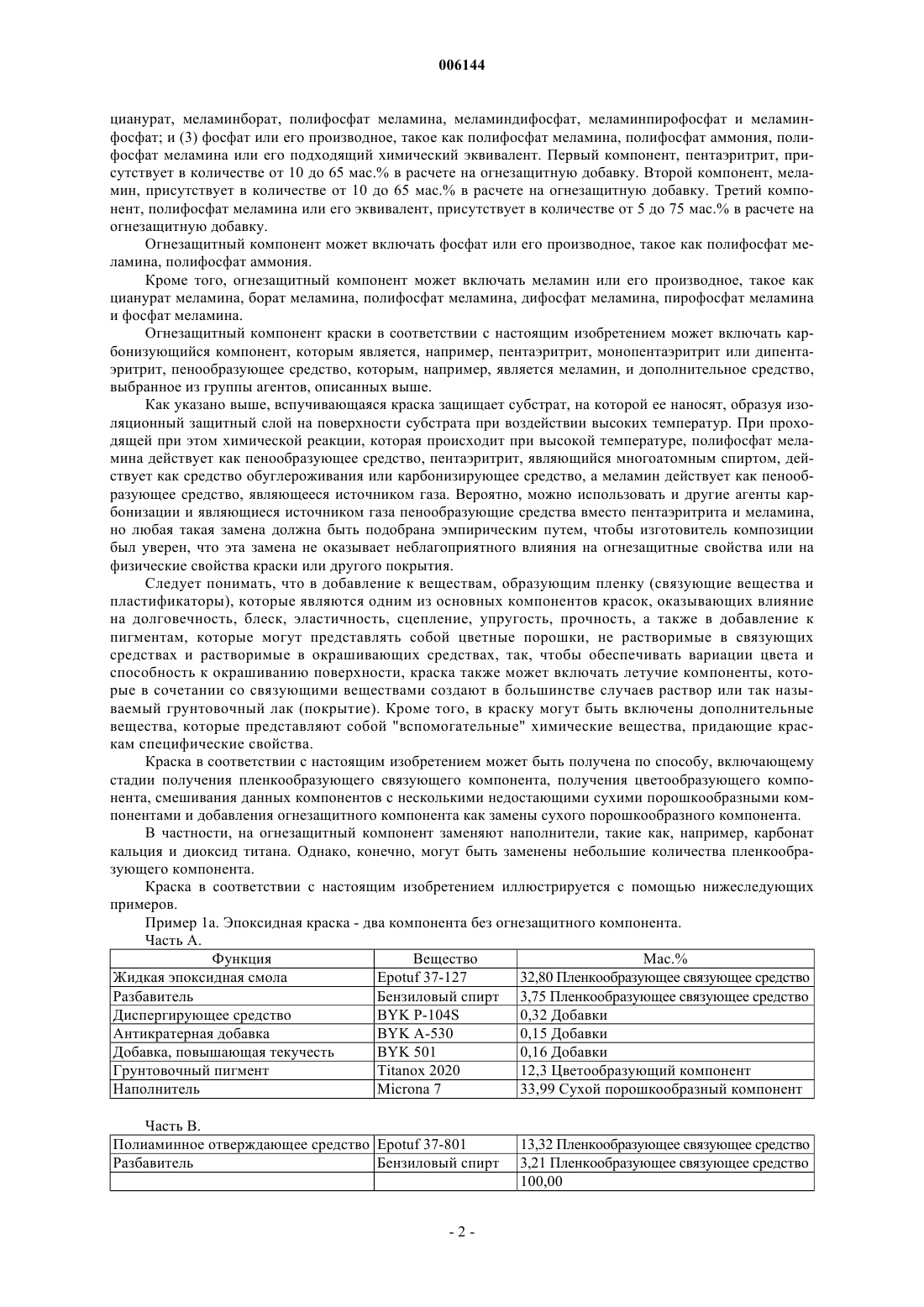

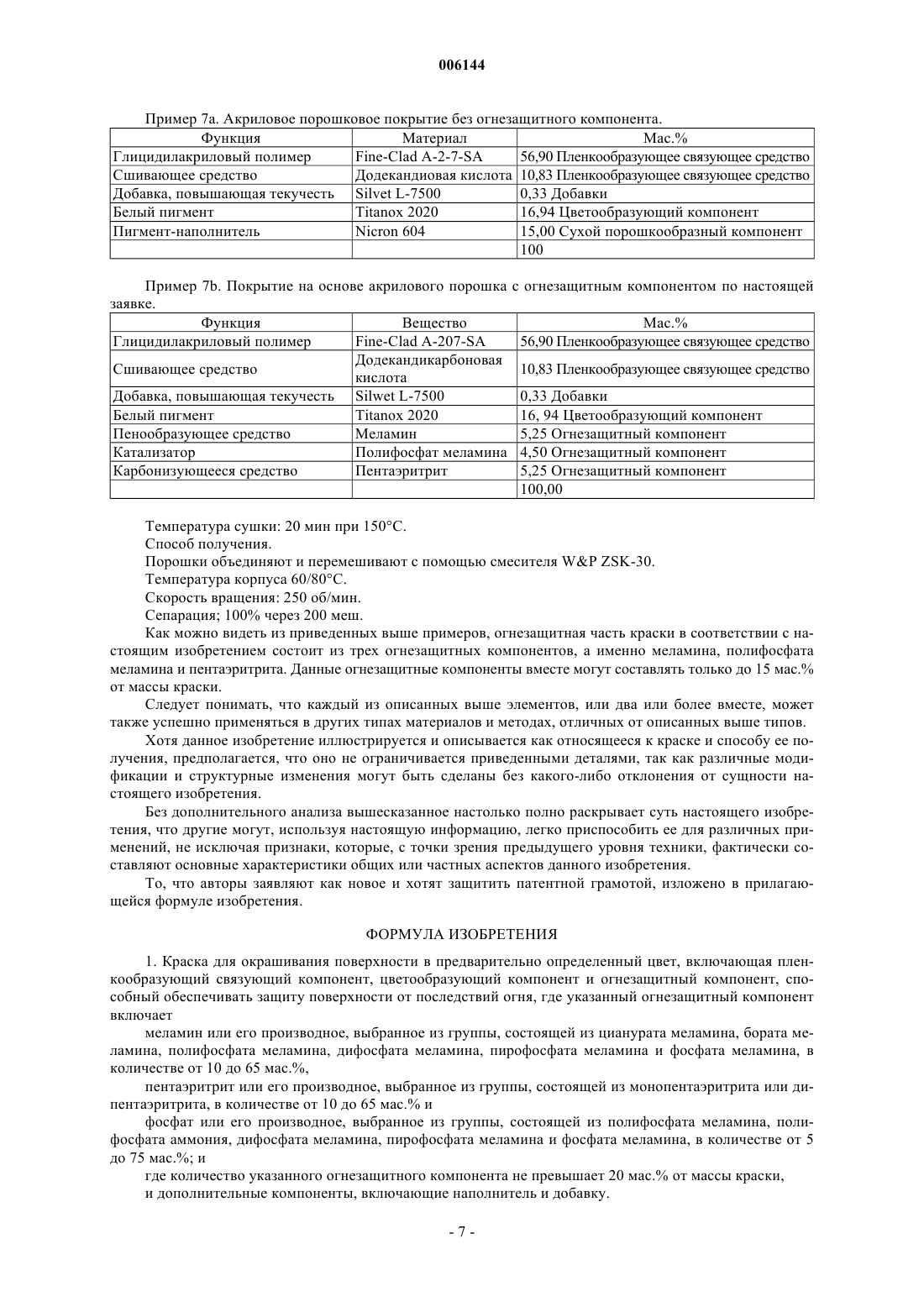

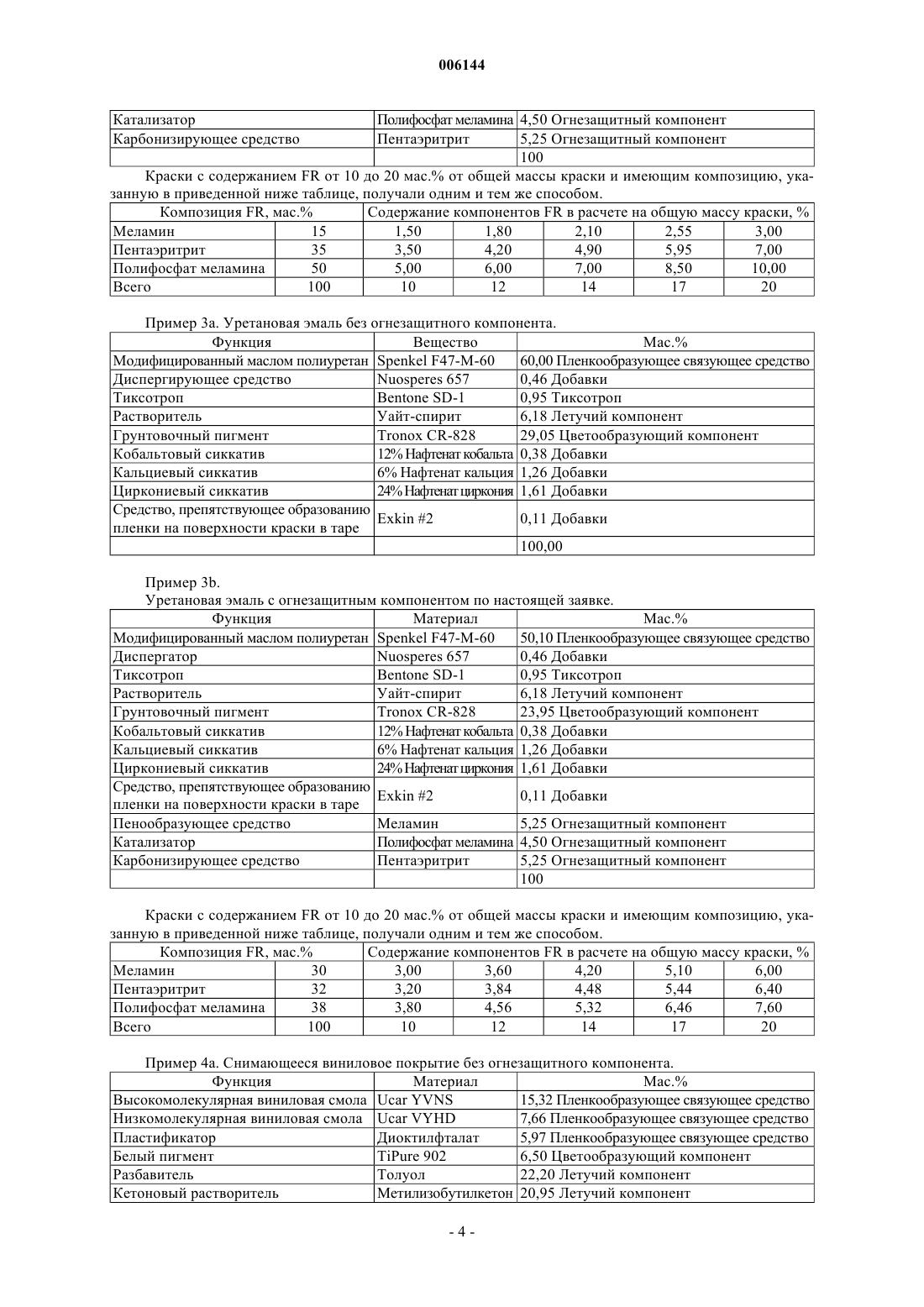

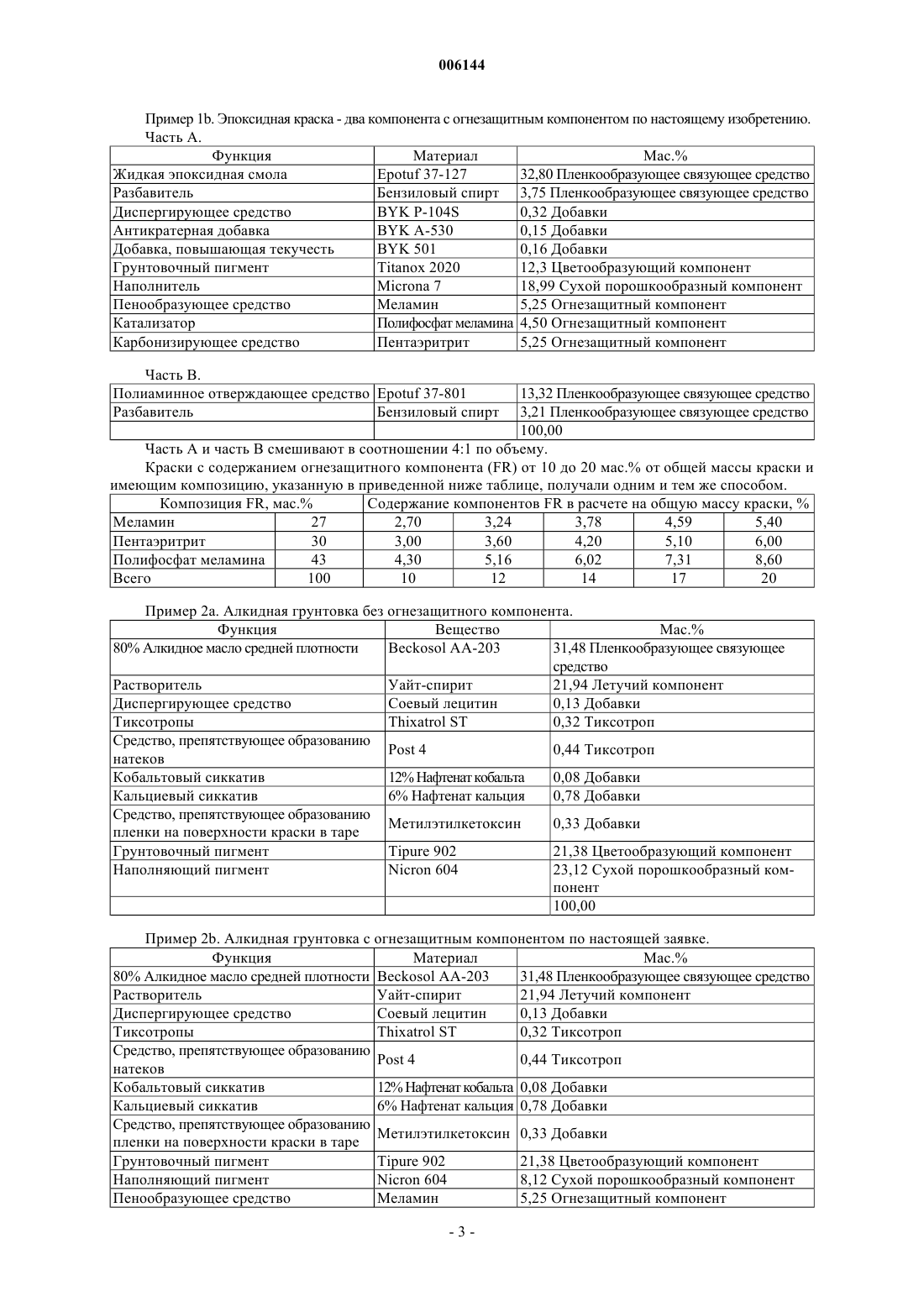

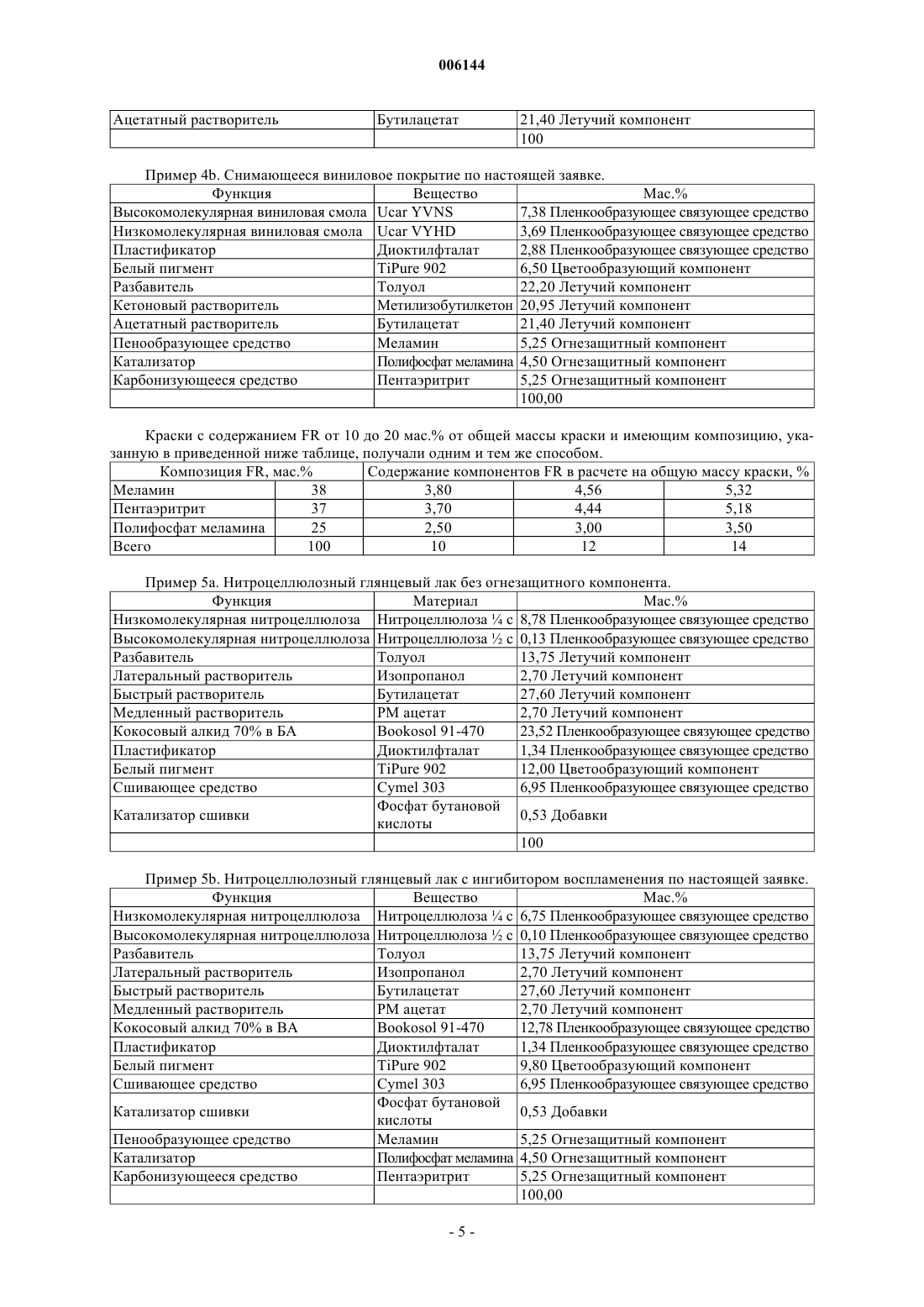

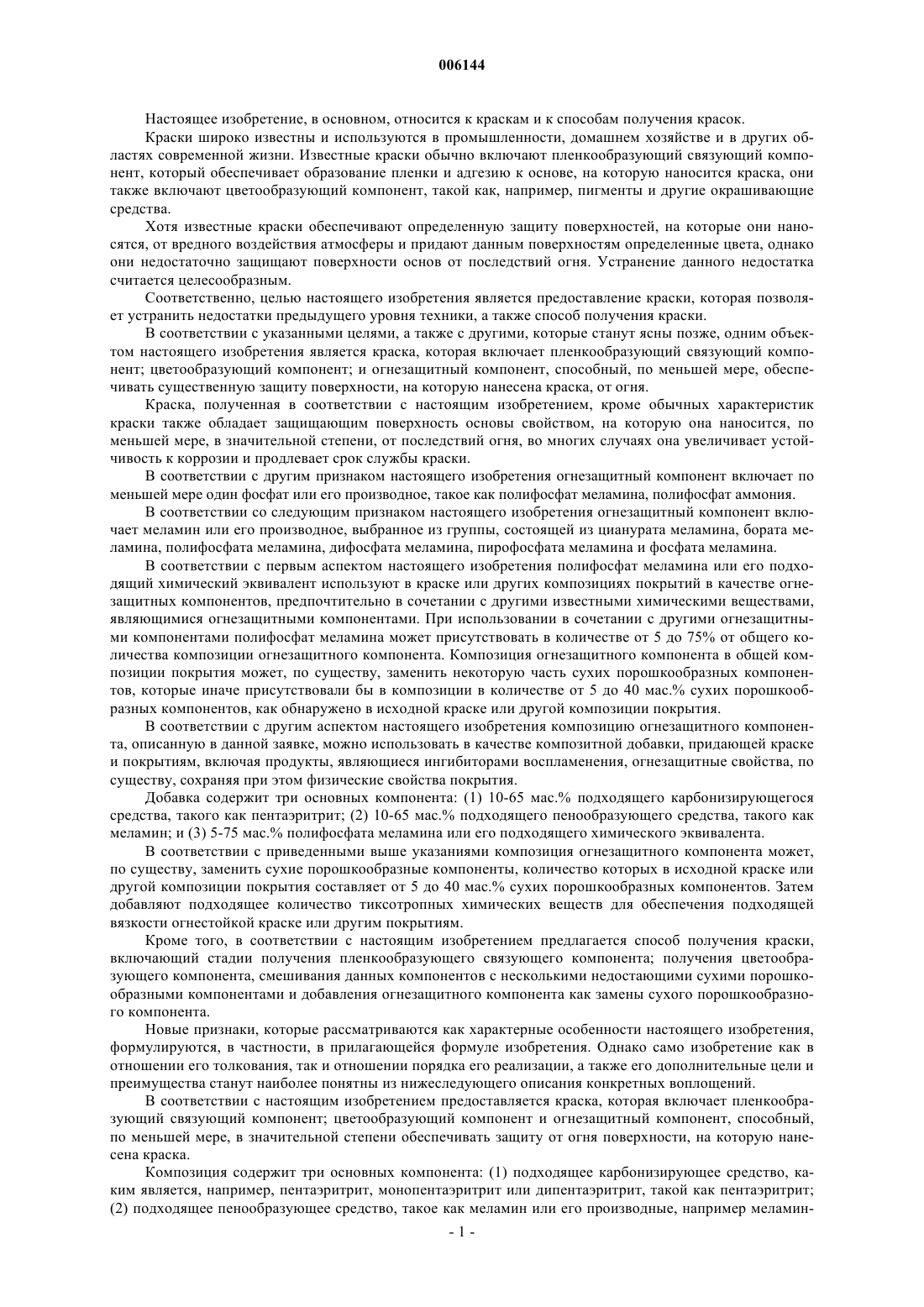

006144 Настоящее изобретение, в основном, относится к краскам и к способам получения красок. Краски широко известны и используются в промышленности, домашнем хозяйстве и в других областях современной жизни. Известные краски обычно включают пленкообразующий связующий компонент, который обеспечивает образование пленки и адгезию к основе, на которую наносится краска, они также включают цветообразующий компонент, такой как, например, пигменты и другие окрашивающие средства. Хотя известные краски обеспечивают определенную защиту поверхностей, на которые они наносятся, от вредного воздействия атмосферы и придают данным поверхностям определенные цвета, однако они недостаточно защищают поверхности основ от последствий огня. Устранение данного недостатка считается целесообразным. Соответственно, целью настоящего изобретения является предоставление краски, которая позволяет устранить недостатки предыдущего уровня техники, а также способ получения краски. В соответствии с указанными целями, а также с другими, которые станут ясны позже, одним объектом настоящего изобретения является краска, которая включает пленкообразующий связующий компонент; цветообразующий компонент; и огнезащитный компонент, способный, по меньшей мере, обеспечивать существенную защиту поверхности, на которую нанесена краска, от огня. Краска, полученная в соответствии с настоящим изобретением, кроме обычных характеристик краски также обладает защищающим поверхность основы свойством, на которую она наносится, по меньшей мере, в значительной степени, от последствий огня, во многих случаях она увеличивает устойчивость к коррозии и продлевает срок службы краски. В соответствии с другим признаком настоящего изобретения огнезащитный компонент включает по меньшей мере один фосфат или его производное, такое как полифосфат меламина, полифосфат аммония. В соответствии со следующим признаком настоящего изобретения огнезащитный компонент включает меламин или его производное, выбранное из группы, состоящей из цианурата меламина, бората меламина, полифосфата меламина, дифосфата меламина, пирофосфата меламина и фосфата меламина. В соответствии с первым аспектом настоящего изобретения полифосфат меламина или его подходящий химический эквивалент используют в краске или других композициях покрытий в качестве огнезащитных компонентов, предпочтительно в сочетании с другими известными химическими веществами,являющимися огнезащитными компонентами. При использовании в сочетании с другими огнезащитными компонентами полифосфат меламина может присутствовать в количестве от 5 до 75% от общего количества композиции огнезащитного компонента. Композиция огнезащитного компонента в общей композиции покрытия может, по существу, заменить некоторую часть сухих порошкообразных компонентов, которые иначе присутствовали бы в композиции в количестве от 5 до 40 мас.% сухих порошкообразных компонентов, как обнаружено в исходной краске или другой композиции покрытия. В соответствии с другим аспектом настоящего изобретения композицию огнезащитного компонента, описанную в данной заявке, можно использовать в качестве композитной добавки, придающей краске и покрытиям, включая продукты, являющиеся ингибиторами воспламенения, огнезащитные свойства, по существу, сохраняя при этом физические свойства покрытия. Добавка содержит три основных компонента: (1) 10-65 мас.% подходящего карбонизирующегося средства, такого как пентаэритрит; (2) 10-65 мас.% подходящего пенообразующего средства, такого как меламин; и (3) 5-75 мас.% полифосфата меламина или его подходящего химического эквивалента. В соответствии с приведенными выше указаниями композиция огнезащитного компонента может,по существу, заменить сухие порошкообразные компоненты, количество которых в исходной краске или другой композиции покрытия составляет от 5 до 40 мас.% сухих порошкообразных компонентов. Затем добавляют подходящее количество тиксотропных химических веществ для обеспечения подходящей вязкости огнестойкой краске или другим покрытиям. Кроме того, в соответствии с настоящим изобретением предлагается способ получения краски,включающий стадии получения пленкообразующего связующего компонента; получения цветообразующего компонента, смешивания данных компонентов с несколькими недостающими сухими порошкообразными компонентами и добавления огнезащитного компонента как замены сухого порошкообразного компонента. Новые признаки, которые рассматриваются как характерные особенности настоящего изобретения,формулируются, в частности, в прилагающейся формуле изобретения. Однако само изобретение как в отношении его толкования, так и отношении порядка его реализации, а также его дополнительные цели и преимущества станут наиболее понятны из нижеследующего описания конкретных воплощений. В соответствии с настоящим изобретением предоставляется краска, которая включает пленкообразующий связующий компонент; цветообразующий компонент и огнезащитный компонент, способный,по меньшей мере, в значительной степени обеспечивать защиту от огня поверхности, на которую нанесена краска. Композиция содержит три основных компонента: (1) подходящее карбонизирующее средство, каким является, например, пентаэритрит, монопентаэритрит или дипентаэритрит, такой как пентаэритрит;(2) подходящее пенообразующее средство, такое как меламин или его производные, например меламин-1 006144 цианурат, меламинборат, полифосфат меламина, меламиндифосфат, меламинпирофосфат и меламинфосфат; и (3) фосфат или его производное, такое как полифосфат меламина, полифосфат аммония, полифосфат меламина или его подходящий химический эквивалент. Первый компонент, пентаэритрит, присутствует в количестве от 10 до 65 маc.% в расчете на огнезащитную добавку. Второй компонент, меламин, присутствует в количестве от 10 до 65 маc.% в расчете на огнезащитную добавку. Третий компонент, полифосфат меламина или его эквивалент, присутствует в количестве от 5 до 75 маc.% в расчете на огнезащитную добавку. Огнезащитный компонент может включать фосфат или его производное, такое как полифосфат меламина, полифосфат аммония. Кроме того, огнезащитный компонент может включать меламин или его производное, такое как цианурат меламина, борат меламина, полифосфат меламина, дифосфат меламина, пирофосфат меламина и фосфат меламина. Огнезащитный компонент краски в соответствии с настоящим изобретением может включать карбонизующийся компонент, которым является, например, пентаэритрит, монопентаэритрит или дипентаэритрит, пенообразующее средство, которым, например, является меламин, и дополнительное средство,выбранное из группы агентов, описанных выше. Как указано выше, вспучивающаяся краска защищает субстрат, на которой ее наносят, образуя изоляционный защитный слой на поверхности субстрата при воздействии высоких температур. При проходящей при этом химической реакции, которая происходит при высокой температуре, полифосфат меламина действует как пенообразующее средство, пентаэритрит, являющийся многоатомным спиртом, действует как средство обуглероживания или карбонизирующее средство, а меламин действует как пенообразующее средство, являющееся источником газа. Вероятно, можно использовать и другие агенты карбонизации и являющиеся источником газа пенообразующие средства вместо пентаэритрита и меламина,но любая такая замена должна быть подобрана эмпирическим путем, чтобы изготовитель композиции был уверен, что эта замена не оказывает неблагоприятного влияния на огнезащитные свойства или на физические свойства краски или другого покрытия. Следует понимать, что в добавление к веществам, образующим пленку (связующие вещества и пластификаторы), которые являются одним из основных компонентов красок, оказывающих влияние на долговечность, блеск, эластичность, сцепление, упругость, прочность, а также в добавление к пигментам, которые могут представлять собой цветные порошки, не растворимые в связующих средствах и растворимые в окрашивающих средствах, так, чтобы обеспечивать вариации цвета и способность к окрашиванию поверхности, краска также может включать летучие компоненты, которые в сочетании со связующими веществами создают в большинстве случаев раствор или так называемый грунтовочный лак (покрытие). Кроме того, в краску могут быть включены дополнительные вещества, которые представляют собой "вспомогательные" химические вещества, придающие краскам специфические свойства. Краска в соответствии с настоящим изобретением может быть получена по способу, включающему стадии получения пленкообразующего связующего компонента, получения цветообразующего компонента, смешивания данных компонентов с несколькими недостающими сухими порошкообразными компонентами и добавления огнезащитного компонента как замены сухого порошкообразного компонента. В частности, на огнезащитный компонент заменяют наполнители, такие как, например, карбонат кальция и диоксид титана. Однако, конечно, могут быть заменены небольшие количества пленкообразующего компонента. Краска в соответствии с настоящим изобретением иллюстрируется с помощью нижеследующих примеров. Пример 1 а. Эпоксидная краска - два компонента без огнезащитного компонента. Часть А. Функция Вещество Мас.% Жидкая эпоксидная смолаEpotuf 37-127 32,80 Пленкообразующее связующее средство Разбавитель Бензиловый спирт 3,75 Пленкообразующее связующее средство Диспергирующее средствоMicrona 7 33,99 Сухой порошкообразный компонент Часть В. Полиаминное отверждающее средство Epotuf 37-801 Разбавитель Бензиловый спирт-2 13,32 Пленкообразующее связующее средство 3,21 Пленкообразующее связующее средство 100,00 006144 Пример 1b. Эпоксидная краска - два компонента с огнезащитным компонентом по настоящему изобретению. Часть А. Функция Материал Маc.% Жидкая эпоксидная смолаEpotuf 37-127 32,80 Пленкообразующее связующее средство Разбавитель Бензиловый спирт 3,75 Пленкообразующее связующее средство Диспергирующее средствоMicrona 7 18,99 Cухой порошкообразный компонент Пенообразующее средство Меламин 5,25 Oгнезащитный компонент Катализатор Полифосфат меламина 4,50 Oгнезащитный компонент Карбонизирующее средство Пентаэритрит 5,25 Oгнезащитный компонент Часть В. Полиаминное отверждающее средство Epotuf 37-801 Разбавитель Бензиловый спирт 13,32 Пленкообразующее связующее средство 3,21 Пленкообразующее связующее средство 100,00 Часть А и часть В смешивают в соотношении 4:1 по объему. Краски с содержанием огнезащитного компонента (FR) от 10 до 20 маc.% от общей массы краски и имеющим композицию, указанную в приведенной ниже таблице, получали одним и тем же способом. Композиция FR, маc.% Содержание компонентов FR в расчете на общую маccy кpacки, % Меламин 27 2,70 3,24 3,78 4,59 5,40 Пентаэритрит 30 3,00 3,60 4,20 5,10 6,00 Полифосфат меламина 43 4,30 5,16 6,02 7,31 8,60 Всего 100 10 12 14 17 20 Пример 2 а. Алкидная грунтовка без огнезащитного компонента. Функция Вещество Мас.% 80% Алкидное масло средней плотностиBeckosol AA-203 31,48 Пленкообразующее связующее средство Растворитель Уайт-спирит 21,94 Летучий компонент Диспергирующее средство Соевый лецитин 0,13 Добавки ТиксотропыPost 4 0,44 Тиксотроп натеков Кобальтовый сиккатив 12% Нафтенат кобальта 0,08 Добавки Кальциевый сиккатив 6% Нафтенат кальция 0,78 Добавки Средство, препятствующее образованию Метилэтилкетоксин 0,33 Добавки пленки на поверхности краски в таре Грунтовочный пигментTipure 902 21,38 Цветообразующий компонент Наполняющий пигментNicron 604 23,12 Сухой порошкообразный компонент 100,00 Пример 2b. Алкидная грунтовка с огнезащитным компонентом по настоящей заявке. Функция Материал Маc.% 80% Алкидное масло средней плотности Beckosol AA-203 31,48 Пленкообразующее связующее средство Растворитель Уайт-спирит 21,94 Летучий компонент Диспергирующее средствоPost 4 0,44 Тиксотроп натеков Кобальтовый сиккатив 12% Нафтенат кобальта 0,08 Добавки Кальциевый сиккатив 6% Нафтенат кальция 0,78 Добавки Средство, препятствующее образованию Метилэтилкетоксин 0,33 Добавки пленки на поверхности краски в таре Грунтовочный пигментTipure 902 21,38 Цветообразующий компонент Наполняющий пигментNicron 604 8,12 Сухой порошкообразный компонент Пенообразующее средство Меламин 5,25 Огнезащитный компонент Полифосфат меламина 4,50 Огнезащитный компонент Пентаэритрит 5,25 Огнезащитный компонент 100 Краски с содержанием FR от 10 до 20 маc.% от общей массы краски и имеющим композицию, указанную в приведенной ниже таблице, получали одним и тем же способом. Композиция FR, мас.% Содержание компонентов FR в расчете на общую массу кpaски, % Меламин 15 1,50 1,80 2,10 2,55 3,00 Пентаэритрит 35 3,50 4,20 4,90 5,95 7,00 Полифосфат меламина 50 5,00 6,00 7,00 8,50 10,00 Всего 100 10 12 14 17 20 Пример 3 а. Уретановая эмаль без огнезащитного компонента. Функция Вещество Мас.% Модифицированный маслом полиуретан Spenkel F47-M-60 60,00 Пленкообразующее связующее средство Диспергирующее средствоBentone SD-1 0,95 Тиксотроп Растворитель Уайт-спирит 6,18 Летучий компонент Грунтовочный пигментTronox CR-828 29,05 Цветообразующий компонент Кобальтовый сиккатив 12% Нафтенат кобальта 0,38 Добавки Кальциевый сиккатив 6% Нафтенат кальция 1,26 Добавки Циркониевый сиккатив 24% Нафтенат циркония 1,61 Добавки Средство, препятствующее образованиюExkin 2 0,11 Добавки пленки на поверхности краски в таре 100,00 Пример 3b. Уретановая эмаль с огнезащитным компонентом по настоящей заявке. Функция Материал Мас.% Модифицированный маслом полиуретан Spenkel F47-M-60 50,10 Пленкообразующее связующее средство ДиспергаторBentone SD-1 0,95 Тиксотроп Растворитель Уайт-спирит 6,18 Летучий компонент Грунтовочный пигментTronox CR-828 23,95 Цветообразующий компонент Кобальтовый сиккатив 12% Нафтенат кобальта 0,38 Добавки Кальциевый сиккатив 6% Нафтенат кальция 1,26 Добавки Циркониевый сиккатив 24% Нафтенат циркония 1,61 Добавки Средство, препятствующее образованиюExkin 2 0,11 Добавки пленки на поверхности краски в таре Пенообразующее средство Меламин 5,25 Oгнезащитный компонент Катализатор Полифосфат меламина 4,50 Oгнезащитный компонент Карбонизирующее средство Пентаэритрит 5,25 Oгнезащитный компонент 100 Краски с содержанием FR от 10 до 20 маc.% от общей массы краски и имеющим композицию, указанную в приведенной ниже таблице, получали одним и тем же способом. Композиция FR, мас.% Содержание компонентов FR в расчете на общую маccy кpacки, % Меламин 30 3,00 3,60 4,20 5,10 6,00 Пентаэритрит 32 3,20 3,84 4,48 5,44 6,40 Полифосфат меламина 38 3,80 4,56 5,32 6,46 7,60 Всего 100 10 12 14 17 20 Пример 4 а. Снимающееся виниловое покрытие без огнезащитного компонента. Функция Материал Мас.% Высокомолекулярная виниловая смола Ucar YVNS 15,32 Пленкообразующее связующее средство Низкомолекулярная виниловая смола Ucar VYHD 7,66 Пленкообразующее связующее средство Пластификатор Диоктилфталат 5,97 Пленкообразующее связующее средство Белый пигментTiPure 902 6,50 Цветообразующий компонент Разбавитель Толуол 22,20 Летучий компонент Кетоновый растворитель Метилизобутилкетон 20,95 Летучий компонент Пример 4b. Снимающееся виниловое покрытие по настоящей заявке. Функция Вещество Мас.% Высокомолекулярная виниловая смола Ucar YVNS 7,38 Пленкообразующее связующее средство Низкомолекулярная виниловая смола Ucar VYHD 3,69 Пленкообразующее связующее средство Пластификатор Диоктилфталат 2,88 Пленкообразующее связующее средство Белый пигментTiPure 902 6,50 Цветообразующий компонент Разбавитель Толуол 22,20 Летучий компонент Кетоновый растворитель Метилизобутилкетон 20,95 Летучий компонент Ацетатный растворитель Бутилацетат 21,40 Летучий компонент Пенообразующее средство Меламин 5,25 Огнезащитный компонент Катализатор Полифосфат меламина 4,50 Огнезащитный компонент Карбонизующееся средство Пентаэритрит 5,25 Огнезащитный компонент 100,00 Краски с содержанием FR от 10 до 20 маc.% от общей массы краски и имеющим композицию, указанную в приведенной ниже таблице, получали одним и тем же способом. Композиция FR, мас.% Содержание компонентов FR в расчете на общую массу краски, % Меламин 38 3,80 4,56 5,32 Пентаэритрит 37 3,70 4,44 5,18 Полифосфат меламина 25 2,50 3,00 3,50 Всего 100 10 12 14 Пример 5 а. Нитроцеллюлозный глянцевый лак без огнезащитного компонента. Функция Материал Мас.% Низкомолекулярная нитроцеллюлоза Нитроцеллюлозас 8,78 Пленкообразующее связующее средство Высокомолекулярная нитроцеллюлоза Нитроцеллюлозас 0,13 Пленкообразующее связующее средство Разбавитель Толуол 13,75 Летучий компонент Латеральный растворитель Изопропанол 2,70 Летучий компонент Быстрый растворитель Бутилацетат 27,60 Летучий компонент Медленный растворитель РМ ацетат 2,70 Летучий компонент Кокосовый алкид 70% в БАBookosol 91-470 23,52 Пленкообразующее связующее средство Пластификатор Диоктилфталат 1,34 Пленкообразующее связующее средство Белый пигментTiPure 902 12,00 Цветообразующий компонент Сшивающее средствоCymel 303 6,95 Пленкообразующее связующее средство Фосфат бутановой Катализатор сшивки 0,53 Добавки кислоты 100 Пример 5b. Нитроцеллюлозный глянцевый лак с ингибитором воспламенения по настоящей заявке. Функция Вещество Мас.% Низкомолекулярная нитроцеллюлоза Нитроцеллюлозас 6,75 Пленкообразующее связующее средство Высокомолекулярная нитроцеллюлоза Нитроцеллюлозас 0,10 Пленкообразующее связующее средство Разбавитель Толуол 13,75 Летучий компонент Латеральный растворитель Изопропанол 2,70 Летучий компонент Быстрый растворитель Бутилацетат 27,60 Летучий компонент Медленный растворитель РМ ацетат 2,70 Летучий компонент Кокосовый алкид 70% в ВАBookosol 91-470 12,78 Пленкообразующее связующее средство Пластификатор Диоктилфталат 1,34 Пленкообразующее связующее средство Белый пигментTiPure 902 9,80 Цветообразующий компонент Сшивающее средствоCymel 303 6,95 Пленкообразующее связующее средство Фосфат бутановой Катализатор сшивки 0,53 Добавки кислоты Пенообразующее средство Меламин 5,25 Огнезащитный компонент Катализатор Полифосфат меламина 4,50 Огнезащитный компонент Карбонизующееся средство Пентаэритрит 5,25 Огнезащитный компонент 100,00-5 006144 Краски с содержанием FR от 10 до 20 маc.% от общей массы краски и имеющим композицию, указанную в приведенной ниже таблице, получали одним и тем же способом. Композиция FR, мас.% Содержание компонентов FR в расчете на общую массу краски, % Меламин 35 3,50 4,20 4,90 Пентаэритрит 38 3,80 4,56 5,32 Полифосфат меламина 27 2,70 3,24 3,78 Всего 100 10 12 14 Пример 6 а. Матовая латексная краска без огнезащитного компонента. Функция Материал Мас.% Растворитель Вода 25,3 Летучий компонент Диспергатор Триполифосфат калия 0,22 Добавки Поверхностно-активное вещество Igepal СО-630 0,84 Добавки Противопенное средствоColloid 643 0,23 Добавки Средство, регулирующее время Пропиленгликоль 2,77 Добавки подсыхания слоя краски БиоцидMicrona 7 15,00 Сухой порошкообразный компонент Целлюлозный загустительBernocol E411 FQ 0,32 Тиксотроп Латексный полимер 55%Rovace 9100 34,88 Пленкообразующее связующее средство Средство для доведения рН 28% Гидроксид аммония 0,13 Добавки Сочетаемый загустительAcrysol RM-5 1,82 Тиксотроп 100 Пример 6b. Матовая латексная краска. Функция Вещество Растворитель Вода Диспергирующее средство Триполифосфат калия Поверхностно-активное вещество Igepal СО-630 Противопенное средствоColloid 643 Средство, регулирующее время Пропиленгликоль подсыхания слоя краски БиоцидTiPure 902 Пенообразующее средство Меламин Катализатор Полифосфат меламина Карбонизующееся средство Пентаэритрит Целлюлозный загустительRovace 9100 Доведение рН 28% Гидроксид аммония Сочетаемый загуститель Мас.% 25,3 Летучий компонент 0,22 Добавки 0,84 Добавки 0,23 Добавки 2,77 Добавки 0,38 Добавки 18,11 Цветообразующий компонент 5,25 Огнезащитный компонент 4,5 Огнезащитный компонент 5,25 Огнезащитный компонент 0,32 Тиксотроп 34,88 Пленкообразующее связующее средство 0,13 Добавки 1,82 Тиксотроп 100,00 Способ получения. Вышеописанные образцы получают с помощью высокоскоростной мешалки Коулса. Следуя обычному методу получения краски, порошкообразные вещества диспергируют при высокой скорости в подходящем количестве носителя, содержащем диспергирующие и увлажняющие средства. После завершения диспергирования скорость уменьшают, добавляют остаток носителя вместе с остальными ингредиентами композиции. Краски с содержанием FR от 10 до 20 маc.% от общей массы краски и имеющим композицию, указанную в приведенной ниже таблице, получали одним и тем же способом. Композиция FR, мас.% Содержание компонентов FR в расчете на общую массу краски, % Меламин 36 3,60 4,32 5,04 Пентаэритрит 35 3,50 4,20 4,90 Полифосфат меламина 29 2,90 3,48 4,06 Всего 100 10 12 14-6 006144 Пример 7 а. Акриловое порошковое покрытие без огнезащитного компонента. Функция Материал Мас.% Глицидилакриловый полимерFine-Clad A-2-7-SA 56,90 Пленкообразующее связующее средство Сшивающее средство Додекандиовая кислота 10,83 Пленкообразующее связующее средство Добавка, повышающая текучесть Silvet L-7500 0,33 Добавки Белый пигментNicron 604 15,00 Сухой порошкообразный компонент 100 Пример 7b. Покрытие на основе акрилового порошка заявке. Функция Вещество Глицидилакриловый полимерFine-Clad A-207-SA Додекандикарбоновая Сшивающее средство кислота Добавка, повышающая текучесть Silwet L-7500 Белый пигментTitanox 2020 Пенообразующее средство Меламин Катализатор Полифосфат меламина Карбонизующееся средство Пентаэритрит с огнезащитным компонентом по настоящей Мас.% 56,90 Пленкообразующее связующее средство 10,83 Пленкообразующее связующее средство 0,33 Добавки 16, 94 Цветообразующий компонент 5,25 Огнезащитный компонент 4,50 Огнезащитный компонент 5,25 Огнезащитный компонент 100,00 Температура сушки: 20 мин при 150 С. Способ получения. Порошки объединяют и перемешивают с помощью смесителя WP ZSK-30. Температура корпуса 60/80 С. Скорость вращения: 250 об/мин. Сепарация; 100% через 200 меш. Как можно видеть из приведенных выше примеров, огнезащитная часть краски в соответствии с настоящим изобретением состоит из трех огнезащитных компонентов, а именно меламина, полифосфата меламина и пентаэритрита. Данные огнезащитные компоненты вместе могут составлять только до 15 мас.% от массы краски. Следует понимать, что каждый из описанных выше элементов, или два или более вместе, может также успешно применяться в других типах материалов и методах, отличных от описанных выше типов. Хотя данное изобретение иллюстрируется и описывается как относящееся к краске и способу ее получения, предполагается, что оно не ограничивается приведенными деталями, так как различные модификации и структурные изменения могут быть сделаны без какого-либо отклонения от сущности настоящего изобретения. Без дополнительного анализа вышесказанное настолько полно раскрывает суть настоящего изобретения, что другие могут, используя настоящую информацию, легко приспособить ее для различных применений, не исключая признаки, которые, с точки зрения предыдущего уровня техники, фактически составляют основные характеристики общих или частных аспектов данного изобретения. То, что авторы заявляют как новое и хотят защитить патентной грамотой, изложено в прилагающейся формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Краска для окрашивания поверхности в предварительно определенный цвет, включающая пленкообразующий связующий компонент, цветообразующий компонент и огнезащитный компонент, способный обеспечивать защиту поверхности от последствий огня, где указанный огнезащитный компонент включает меламин или его производное, выбранное из группы, состоящей из цианурата меламина, бората меламина, полифосфата меламина, дифосфата меламина, пирофосфата меламина и фосфата меламина, в количестве от 10 до 65 мас.%,пентаэритрит или его производное, выбранное из группы, состоящей из монопентаэритрита или дипентаэритрита, в количестве от 10 до 65 мас.% и фосфат или его производное, выбранное из группы, состоящей из полифосфата меламина, полифосфата аммония, дифосфата меламина, пирофосфата меламина и фосфата меламина, в количестве от 5 до 75 мас.%; и где количество указанного огнезащитного компонента не превышает 20 мас.% от массы краски,и дополнительные компоненты, включающие наполнитель и добавку.-7 006144 2. Краска по п.1, где указанный огнезащитный компонент включает от 30 до 40 мас.% меламина или его производного, выбранного из группы, состоящей из цианурата меламина, бората меламина, полифосфата меламина, дифосфата меламина, пирофосфата меламина и фосфата меламина, от 30 до 40 мас.% пентаэритрита или его производных, выбранных из группы, состоящей из монопентаэритрита и дипентаэритрита, и от 25 до 35 мас.% фосфата или его производного, выбранного из группы, состоящей из полифосфата меламина, полифосфата аммония, дифосфата меламина, пирофосфата меламина и фосфата меламина. 3. Краска по п.2, где указанный огнезащитный компонент включает по меньшей мере от 30 до 40 мас.% меламина, от 30 до 40 мас.% пентаэритрита и от 25 до 35 мас.% полифосфата меламина. 4. Краска по п.1, где указанный огнезащитный компонент включает от 1,50 до 7,00 мас.% меламина или его производного, выбранного из группы, состоящей из цианурата меламина, бората меламина, полифосфата меламина, дифосфата меламина, пирофосфата меламина и фосфата меламина, от 3,00 до 7,00 мас.% пентаэритрита или его производного, выбранного из группы, состоящей из монопентаэритрита или дипентаэритрита, и от 2,50 до 11,25 мас.% фосфата или его производного, выбранного из группы,состоящей из полифосфата меламина, полифосфата аммония, дифосфата меламина, пирофосфата меламина и фосфата меламина, в расчете на общую массу краски. 5. Краска по п.4, где указанный огнезащитный компонент включает от 3,50 до 6,00 мас.% меламина или его производного, выбранного из группы, состоящей из цианурата меламина, бората меламина, полифосфата меламина, дифосфата меламина, пирофосфата меламина и фосфата меламина, от 3,50 до 6,00 мас.% пентаэритрита или его производного, выбранного из группы, состоящей из монопентаэритрита или дипентаэритрита, и от 2,50 до 5,00 мас.% фосфата или его производного, выбранного из группы, состоящей из полифосфата меламина, полифосфата аммония, дифосфата меламина, пирофосфата меламина и фосфата меламина, в расчете на общую массу краски. 6. Краска по п.1, где количество указанного огнезащитного компонента не превышает 15 мас.% от массы краски.
