Вливание жидкостей в тело человека или животного

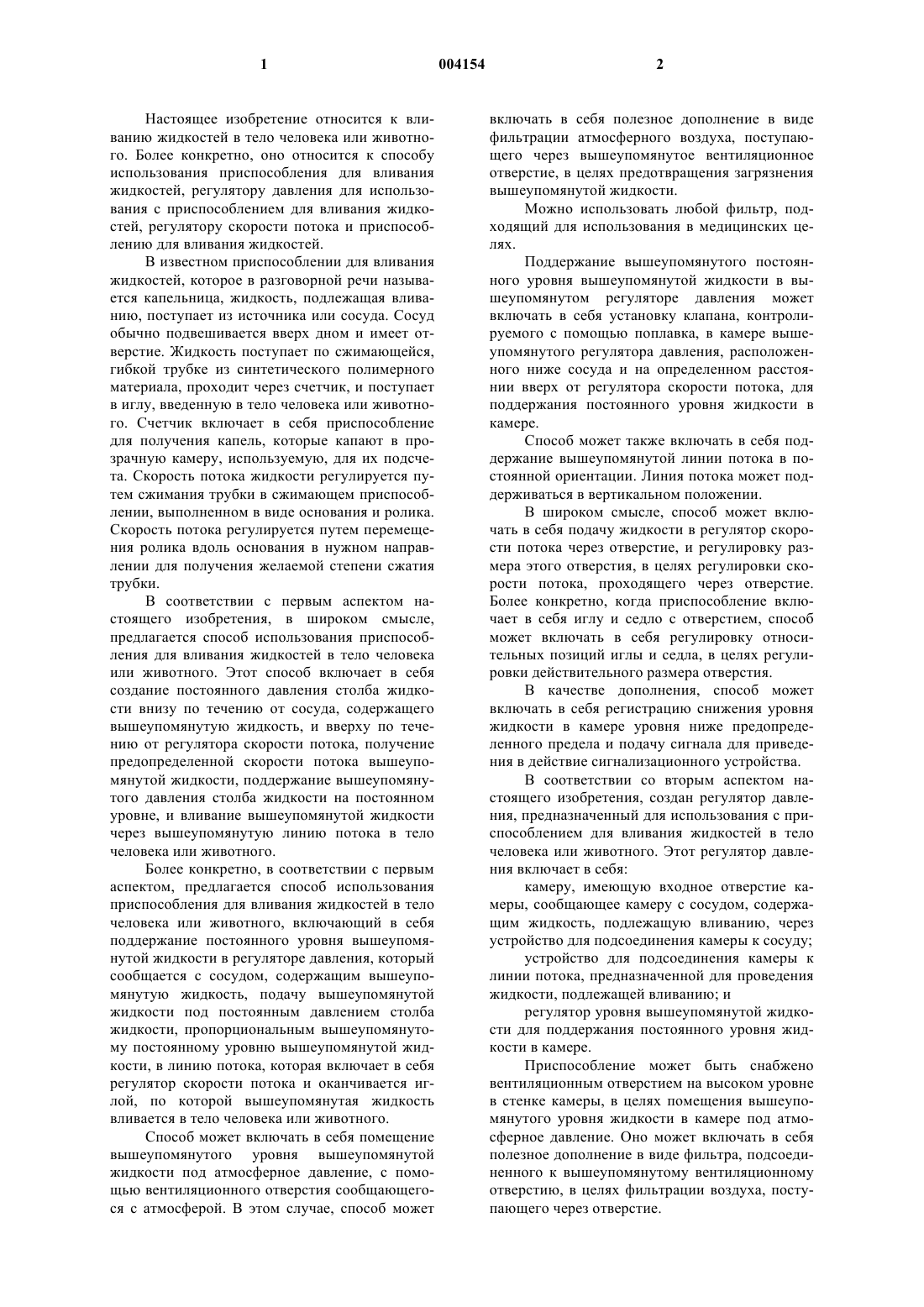

1 Настоящее изобретение относится к вливанию жидкостей в тело человека или животного. Более конкретно, оно относится к способу использования приспособления для вливания жидкостей, регулятору давления для использования с приспособлением для вливания жидкостей, регулятору скорости потока и приспособлению для вливания жидкостей. В известном приспособлении для вливания жидкостей, которое в разговорной речи называется капельница, жидкость, подлежащая вливанию, поступает из источника или сосуда. Сосуд обычно подвешивается вверх дном и имеет отверстие. Жидкость поступает по сжимающейся,гибкой трубке из синтетического полимерного материала, проходит через счетчик, и поступает в иглу, введенную в тело человека или животного. Счетчик включает в себя приспособление для получения капель, которые капают в прозрачную камеру, используемую, для их подсчета. Скорость потока жидкости регулируется путем сжимания трубки в сжимающем приспособлении, выполненном в виде основания и ролика. Скорость потока регулируется путем перемещения ролика вдоль основания в нужном направлении для получения желаемой степени сжатия трубки. В соответствии с первым аспектом настоящего изобретения, в широком смысле,предлагается способ использования приспособления для вливания жидкостей в тело человека или животного. Этот способ включает в себя создание постоянного давления столба жидкости внизу по течению от сосуда, содержащего вышеупомянутую жидкость, и вверху по течению от регулятора скорости потока, получение предопределенной скорости потока вышеупомянутой жидкости, поддержание вышеупомянутого давления столба жидкости на постоянном уровне, и вливание вышеупомянутой жидкости через вышеупомянутую линию потока в тело человека или животного. Более конкретно, в соответствии с первым аспектом, предлагается способ использования приспособления для вливания жидкостей в тело человека или животного, включающий в себя поддержание постоянного уровня вышеупомянутой жидкости в регуляторе давления, который сообщается с сосудом, содержащим вышеупомянутую жидкость, подачу вышеупомянутой жидкости под постоянным давлением столба жидкости, пропорциональным вышеупомянутому постоянному уровню вышеупомянутой жидкости, в линию потока, которая включает в себя регулятор скорости потока и оканчивается иглой, по которой вышеупомянутая жидкость вливается в тело человека или животного. Способ может включать в себя помещение вышеупомянутого уровня вышеупомянутой жидкости под атмосферное давление, с помощью вентиляционного отверстия сообщающегося с атмосферой. В этом случае, способ может 2 включать в себя полезное дополнение в виде фильтрации атмосферного воздуха, поступающего через вышеупомянутое вентиляционное отверстие, в целях предотвращения загрязнения вышеупомянутой жидкости. Можно использовать любой фильтр, подходящий для использования в медицинских целях. Поддержание вышеупомянутого постоянного уровня вышеупомянутой жидкости в вышеупомянутом регуляторе давления может включать в себя установку клапана, контролируемого с помощью поплавка, в камере вышеупомянутого регулятора давления, расположенного ниже сосуда и на определенном расстоянии вверх от регулятора скорости потока, для поддержания постоянного уровня жидкости в камере. Способ может также включать в себя поддержание вышеупомянутой линии потока в постоянной ориентации. Линия потока может поддерживаться в вертикальном положении. В широком смысле, способ может включать в себя подачу жидкости в регулятор скорости потока через отверстие, и регулировку размера этого отверстия, в целях регулировки скорости потока, проходящего через отверстие. Более конкретно, когда приспособление включает в себя иглу и седло с отверстием, способ может включать в себя регулировку относительных позиций иглы и седла, в целях регулировки действительного размера отверстия. В качестве дополнения, способ может включать в себя регистрацию снижения уровня жидкости в камере уровня ниже предопределенного предела и подачу сигнала для приведения в действие сигнализационного устройства. В соответствии со вторым аспектом настоящего изобретения, создан регулятор давления, предназначенный для использования с приспособлением для вливания жидкостей в тело человека или животного. Этот регулятор давления включает в себя: камеру, имеющую входное отверстие камеры, сообщающее камеру с сосудом, содержащим жидкость, подлежащую вливанию, через устройство для подсоединения камеры к сосуду; устройство для подсоединения камеры к линии потока, предназначенной для проведения жидкости, подлежащей вливанию; и регулятор уровня вышеупомянутой жидкости для поддержания постоянного уровня жидкости в камере. Приспособление может быть снабжено вентиляционным отверстием на высоком уровне в стенке камеры, в целях помещения вышеупомянутого уровня жидкости в камере под атмосферное давление. Оно может включать в себя полезное дополнение в виде фильтра, подсоединенного к вышеупомянутому вентиляционному отверстию, в целях фильтрации воздуха, поступающего через отверстие. 3 Для удобства, вышеупомянутый регулятор уровня может включать в себя поплавок, который плавает в вышеупомянутой жидкости, и блокирующее устройство, соединенное с поплавком и размещенное по прямой линии по отношению к вышеупомянутому входному отверстию камеры, предназначенное для закрытия входного отверстия, когда уровень жидкости в камере превышает предопределенный верхний предел. Вышеупомянутое блокирующее устройство может быть выполнено в виде блокирующего устройства входного отверстия, регулятора уровня, включающего в себя седло в выходном отверстии камеры и устройство блокировки выходного отверстия, соединенное с поплавком,которое будет закрывать выходное отверстие и блокировать сообщение с атмосферой через вышеупомянутое вентиляционное отверстие,когда уровень жидкости в камере понизится ниже предопределенного нижнего предела. Это исключит возможность попадания воздуха в приспособление для вливания жидкостей, а,следовательно, и в тело человека или животного, когда жидкость в сосуде кончается. В виде полезного дополнения, вышеупомянутое седло в выходном отверстии или вышеупомянутое блокирующее устройство выходного отверстия может быть изготовлено из более пластичного материала, чем материал вышеупомянутого седла в выходном отверстии или вышеупомянутого блокирующего устройства выходного отверстия, что повысит плотность закрытия отверстия. Предпочтительно, седло может быть изготовлено из пластичного материала. Более пластичным материалом может быть полимерный материал на основе силикона. В соответствии с третьим аспектом настоящего изобретения, создан регулятор скорости потока, подходящий для приспособления для вливания жидкостей в тело человека или животного. Этот регулятор скорости потока включает в себя отверстие и регулируемый ограничитель скорости потока, позволяющий ограничивать скорость потока, проходящего через отверстие в желаемой степени. Отверстие и ограничитель скорости потока могут быть выполнены в виде приспособления включающего в себя иглу и седло, причем игла сужается в направлении ее конца. Регулятор скорости потока может включать в себя камеру с входным отверстием, которое можно подсоединить к регулятору давления,и с выходным отверстием, которое можно подсоединить к трубке для подсоединения к телу человека или животного, приспособление, помещенное в камере и включающее в себя иглу и седло, а также приспособление для получения капель, расположенное в камере и устроенное таким образом, что жидкость поступает в форме капель, что дает возможность их считать. Приспособление для получения капель может быть 4 размещено вверху по течению по отношению к отверстию. Камера регулятора скорости потока может включать в себя внутреннюю и внешнюю части,соединяемые с помощью резьбы, причем игла и седло прикрепляются к одной или другой части,соответственно. Регулировка иглы относительно седла выполняется путем вкручивания вышеупомянутой внутренней части камеры во внешнюю часть камеры. Внутренняя и внешняя части могут иметь деления для облегчения регулировки иглы по отношению к седлу. Соединение внутренней и внешней частей может быть герметизировано в целях обеспечения герметичности камеры регулятора скорости потока. Герметизация может быть обеспечена с помощью уплотнительного кольца. В соответствии с четвертым аспектом настоящего изобретения, создано новое приспособление для вливания жидкости в тело человека или животного. Это приспособление включает в себя: регулятор давления, в соответствии со вторым аспектом настоящего изобретения; регулятор скорости потока, в соответствии с третьим аспектом настоящего изобретения; линию потока, в которой вышеупомянутый регулятор давления и вышеупомянутый регулятор скорости потока размещены в сообщении с потоком, причем нижний по течению конец линии потока подсоединяется к игле для вливания жидкостей. В качестве дополнения, приспособление для вливания жидкостей может включать в себя датчик для определения снижения уровня жидкости в камере ниже предопределенного предела. Этот датчик может подавать сигнал для оповещения о низком уровне жидкости. Далее, изобретение описывается с помощью примеров, на основе сопровождающих схематических чертежей, где фиг. 1 показывает неполный вид сбоку (в разрезе) приспособления для вливания жидкостей в соответствии с изобретением; фиг. 2, 3 и 4 показывают вид сбоку других вариантов приспособления для вливания жидкостей в соответствии с изобретением. На фиг. 1 приспособление для вливания жидкостей в соответствии с изобретением целиком обозначено номером 10. В приспособлении для вливания жидкостей 10 жидкость подается из источника, имеющего форму сосуда 12 (показан неполно), в тело пациента (не показано), с предопределенной скоростью потока. Вливаемая жидкость идет от отверстия 14 сосуда 12,через линию потока 16, к телу пациента. Линия потока 16 обычно оканчивается иглой для вливания жидкостей, по которой жидкость подается для внутривенного вливания. Приспособление для вливания жидкостей 10 включает в себя регулятор скорости потока 5 20 в соответствии с изобретением, расположенный в линии потока 16. Регулятор скорости потока 20 включает в себя корпус 22, с камерой 24, которая сообщается с нижней частью 16.2 линии потока 16. Кольцо 26, соединенное по окружности с корпусом 22, является отверстием или седлом 28. По прямой линии от седла 28, и непосредственно над ним, расположена дополнительная игла 30, которая сужается в направлении ее конца и подсоединяется к верхнему корпусу 34,который вкручивается по резьбе 36 в верхнюю часть корпуса 22. С помощью резьбы 36 сужающаяся игла 30 может перемещаться вверх и вниз в седле 28, таким образом, регулируя размер отверстия, а, следовательно, и скорость потока, протекающего через него. По прямой линии под отверстием 28, расположено приспособление для получения капель 40, которое подает жидкость в виде капель в камеру 24, где жидкость аккумулируется, как показано под номером 42. Приспособление для получения капель 40 является воронкой с ограниченным отверстием 41 на ее конце. Жидкость течет вдоль ее сужающихся стенок и выходит через ограниченное отверстие в виде капель. Действительная скорость потока определяется путем подсчета капель за определенный промежуток времени. Принимая во внимание то, что капли имеют относительно постоянный объем или размер, имеется возможность для вычисления скорости потока жидкости поступающей в тело пациента (например, в миллилитрах в минуту), исходя из количества капель за определенный промежуток времени. Приспособление для вливания жидкостей 10 включает в себя регулятор давления или уровня в соответствии с изобретением. Это приспособление обозначено номером 44. Регулятор давления или уровня 44 включает в себя корпус 46, который, в этом варианте, через входное отверстие 48, имеющее форму иглы, непосредственно соединен с внутренней частью сосуда 12, то есть с жидкостью, подлежащей вливанию. Поплавок 50 плавает в корпусе 46. Верхний конец поплавка 50 включает в себя сужающийся блокирующий выступ 52, предназначенный для постепенного закрытия отверстия в седле. Плавучесть поплавка 50 выбрана таким образом, чтобы поддерживать поступление жидкости из сосуда 12 через входное отверстие 48 со скоростью, пропорциональной скорости потока протекающего через регулятор скорости потока 20, на таком уровне, что уровень жидкости в корпусе 46 остается постоянным. Если скорость потока, поступающего в корпус 46,слишком велика, поплавок 50 поднимается и сужающийся блокирующий выступ 52 постепенно закрывает отверстие седла, таким образом, снижая уровень жидкости в корпусе 46 до среднего положения. И наоборот, когда уровень жидкости в корпусе 46 падает, поплавок 50 па 004154 6 дает вместе с ним, и блокирующий выступ 52 выходит из отверстия в седле, таким образом,повышая скорость потока и приводя уровень жидкости в корпусе 46 обратно в среднее положение. Таким образом, постоянное давление столба жидкости 60 поддерживается между отверстием 28 регулятора 20 и уровнем жидкости в корпусе 46. Таким образом, постоянный градиент давления поддерживается над отверстием 28 в целях поддержания потока, протекающего через отверстие 28 на постоянном уровне при любом положении иглы 30. По возможности, верхняя часть линии потока 16.1 между регулятором давления 44 и регулятором скорости потока 20 должна пребывать в постоянной, предпочтительно вертикальной, ориентации. В качестве дополнения, приспособление включает в себя схематично показанный датчик 54, связанный с поплавком 50, предназначенный для регистрации чрезмерно низкого положения поплавка 50, которое может свидетельствовать о том, что приспособление необходимо проверить, например, когда жидкость в сосуде 12 кончается. В качестве примера, датчик 54 может быть выполнен в виде оптического датчика,устроенного таким образом, что он подает сигнал, когда поплавок 50 блокирует оптическую линию "зрения" датчика. Этот сигнал поступает в линию 56 и вызывает сигнал тревоги, когда поплавок 50 находится в чрезмерно низком положении. Во многих случаях, необходимо обеспечить фильтрацию жидкости, подлежащей вливанию в тело человека или животного. В связи с этим, в качестве дополнения, предлагается снабдить приспособление фильтром, расположенным в камере 24. В качестве примера, такой фильтр может быть выполнен в виде носка, покрывающего отверстие снизу, или в форме прокладки, расположенной в нижней части камеры 24, нижняя часть которой может в этом случае иметь форму круга, или в форме капсулы, плотно входящей во внутреннюю окружность корпуса 22, или в виде подобного приспособления. Первое преимущество приспособления для вливания жидкостей 10 заключается в том, что скорость потока, протекающего через регулятор скорости потока 20, может быть с легкостью и точностью отрегулирована путем вкручивания иглы 30 в отверстие 28 или выкручивания иглы 30 из отверстия 28. Это является значительным усовершенствованием по сравнению с уже существующим приспособлением, в котором, как упомянуто выше, линия потока сжимается между роликом и сужающимся основанием. Существующее приспособление не удобно в обращении, так как его трудно отрегулировать с точностью. Более того, надежность настройки существующего приспособления невысока, так как его настройка легко сбивается, к примеру, под 7 действием естественного сопротивления сжимаемой трубки, в результате толчка со стороны человека, проходящего мимо, или в подобных случаях. Важным преимуществом приспособления в соответствии с изобретением является то, что давление столба жидкости, вызывающее поток в приспособлении, поддерживается на постоянном уровне. Необходимо заметить, что скорость потока зависит от давления столба жидкости, и если давление столба жидкости изменяется,скорость потока изменяется пропорциональным образом. В этом отношении заявитель обнаружил, что в существующем приспособлении уровень жидкости в сосуде, который определяет давление столба жидкости, значительно снижается от полного до пустого состояния, что влечет за собой возникновение существенного различия в давлении столба жидкости, которое непосредственным образом влияет на скорость потока. Таким образом, возникает ситуация, при которой скорость потока существенно изменяется и подлежит постоянной корректировке путем регулирования скорости потока с помощью существующего приспособления, которое, как упомянуто выше, не удобно в обращении и трудно отрегулировать с точностью. Таким образом, существующее приспособление должно быть под постоянным контролем медицинского персонала. Таким образом, принимая во внимание эти два преимущества, настоящее изобретение является существенным усовершенствованием известного приспособления. Использование регулятора скорости потока без регулятора давления или уровня с одной стороны, и использование регулятора давления или уровня без регулятора скорости потока с другой стороны, также может рассматриваться как усовершенствование существующего приспособления. В качестве компромисса, вместо использования регулятора давления или уровня, предлагается держать сосуд, содержащий жидкость, в горизонтальном, а не вертикальном, положении,и различие между уровнем жидкости при полном сосуде и уровнем жидкости при пустом сосуде будет, таким образом, снижено. Это, в свою очередь, уменьшит изменение скорости потока. Предполагается, что в основном компоненты приспособления могут быть выполнены в форме синтетических пластмассовых формовок,и что приспособление будет одноразовым. Еще один вариант приспособления для вливания жидкостей в соответствии с изобретением показан на фиг. 2. Вс приспособление целиком обозначено номером 110. В принципе,приспособление для вливания жидкостей 110 сходно с приспособлением для вливания жидкостей 10, показанном на фиг. 1, и практически все их особенности или компоненты тоже по 004154 8 добны. Поэтому вариант 110 не будет описываться повторно, но скорее будет показано единственное существенное отличие. Это отличие заключается в том, что регулятор скорости потока 120 и регулятор давления или уровня 144 выполнены в виде единого компонента. Вариант, показанный на фиг. 2, будет дешевле, чем вариант, показанный на фиг. 1, и он также будет более удобным в обращении, так как, в этом случае, будет необходимо позаботиться только об одном компоненте. Однако, в идеальном случае, относительно высокое давление столба жидкости требуется для высокой точности регулировки и снижения уровня колебаний до минимального уровня. Относительно высокое давление столба жидкости легко достичь при использовании варианта, показанного на фиг. 1, в то время как при использовании варианта, показанного на фиг. 2, давление столба жидкости 160 будет всегда ограничено. Что касается остальных особенностей, вариант, показанный на фиг. 2, будет обладать такими же преимуществами, что и вариант, показанный на фиг. 1, как уже упомянуто выше. Еще один вариант приспособления для вливания жидкостей в соответствии с изобретением показан на фиг. 3. Все приспособление целиком обозначено номером 210. Приспособление для вливания жидкостей 210 во многом сходно с приспособлением для вливания жидкостей 10, показанным на фиг. 1, или даже совершенно не отличается от него. В большинстве случаев, те же номера были использованы для обозначения тех же особенностей или тех же компонентов. Приспособление, показанное на фиг. 3, не описывается подробно, но скорее упоминаются его отличия от приспособления для вливания жидкостей, показанного на фиг. 1. В регуляторе давления или уровня 244 корпус 246 сообщается с атмосферой через ниппель 262, оснащенный фильтром и расположенный на высоком уровне в корпусе 246, другими словами, на более высоком уровне, чем максимальный уровень жидкости в корпусе 246. Таким образом, при атмосферном давлении, давление, действующее на поверхность жидкости в корпусе 246, поддерживается на постоянном уровне. Необходимо заметить, что воздух, поступающий через ниппель 262, фильтруется в медицинских целях - для предотвращения загрязнения жидкости, подлежащей вливанию. В его выходном отверстии 268, регулятор давления 244 включает в себя седло 264, выполненное из пластичного полимерного материала на основе силикона, что позволяет блокирующему устройству 266, расположенному на нижнем конце поплавка 250, герметично закрывать отверстие в седле 264, в случае падения уровня жидкости в корпусе 246 ниже предопределенного предела. Это может произойти, к примеру,когда жидкость в сосуде кончается. Эта особенность позволяет прервать вливание жидкости в 9 тело человека или животного и избежать образования воздушной пробки в приспособлении для вливания жидкостей и, таким образом, также предотвратить введение воздуха в тело человека или животного. Необходимо заметить, что седло 264 выполнено из мягкого пластичного материала, что позволяет обеспечить плотность контакта между блокирующим устройством 266 и седлом 264. Регулятор 220 снабжен приспособлением для получения капель 241, расположенным во входном отверстии регулятора скорости потока,другими словами, вверх по течению от отверстия 228. Внутренняя и внешняя части (234 и 222,соответственно) регулятора скорости потока 220 соединяются по резьбе, как показано под номером 236, что позволяет передвигать сужающуюся иглу 230 вверх или вниз в седле 228, расположенном в выходном отверстии 272 регулятора скорости потока. Этот аспект уже был описан выше, по отношению к фиг. 1. Однако необходимо заметить, что, так как приспособление для получения капель 241 расположено над отверстием 228, внутренняя часть 234 имеет полость,наполненную воздухом, другими словами, не наполненную жидкостью, подлежащей вливанию. В целях поддержания эффективного и постоянного давления столба жидкости выше по течению от отверстия 228, необходимо обеспечить герметичность контакта между внутренней и внешней частями 234 и 222. Это достигается с помощью уплотнительного кольца 274, размещенного между внутренней и внешней частями 234 и 222. Для удобства приспособление может быть снабжено шкалой для настройки. К примеру,деления, показывающие скорость потока, могут быть помещены на наклейке 276, а указатель 277 - на внутренней части 234, таким образом,что деления, находящиеся напротив указателя,могут использоваться для настройки взаимных позиций внутренней и внешней частей. Для удобства устройство может быть настроено таким образом, что один оборот частей 234 и 222 относительно друг друга будет изменять скорость потока от нуля до максимального значения. Приспособление 220 настроено таким образом, что подсчет капель не обязателен, но возможен, в целях проверки правильности настройки. По желанию, механизм для настройки может быть снабжен рядом щелчков или зарубок,что позволит выполнять настройку ступенчатым образом, от одного щелчка до другого. Для обеспечения точности настройки игла 230 должна сужаться в очень небольшой степени - от 0,5 до 1. Заявитель хочет подчеркнуть - еще одно очень важное преимущество настоящего изобретения заключается в том, что при некоторых 10 условиях, часто возникающих в блоках интенсивной терапии, текущая скорость вливания жидкости, а также средняя скорость вливания жидкости, должны быть точны и постоянны. В настоящее время при этих условиях применяются очень сложные и дорогие электронные, а иногда и компьютеризированные приборы для вливания жидкостей. Иногда этих приборов просто нет (к примеру, в условиях боевых действий или при массовых несчастных случаях),или нет электричества для приведения их в действие, или нет персонала, обученного обслуживать такие приборы (к примеру, в сельской местности). При таких условиях приспособления в соответствии с настоящим изобретением могут работать почти так же хорошо, как очень сложные и дорогие электронные приборы. Более того, во многих случаях приспособления в соответствии с настоящим изобретением будут обладать достаточной точностью и надежностью настройки для их успешного использования вместо сложных и дорогих электронных приборов. Предполагается, что приспособления в соответствии с изобретением будут поставляться с различными диапазонами скорости потока: от 0 до 5-ти, от 0 до 10-ти, от 0 до 15-ти миллилитров в минуту, и так далее. Такие приспособления можно будет настроить предварительно,перед поставкой, на середину соответствующего диапазона, другими словами, в случае примеров, упомянутых выше, на 2,5; 5 и 7,5 миллилитров в минуту. В процессе использования эти приспособления могут быть с точностью настроены таким образом, чтобы давать нужную скорость потока. В целях облегчения слежения за скоростью потока предполагается, что приспособление для получения капель будет настроено таким образом, что оно будет давать капли, размер или объем которых будет пропорционален диапазону скорости потока, выдаваемого приспособлением. Таким образом, приспособление для получения низкой скорости потока будет иметь приспособление для получения капель, формирующее мелкие капли, и так далее. В этом случае на каждом приспособлении будет указано число капель на конкретную единицу объема, к примеру, 15 капель на мл. Необходимо заметить, что диапазон скорости потока регулятора уровня всегда будет, по крайней мере, равен максимальному значению скорости потока регулирующего отверстия, а обычно несколько выше этого значения. Преимуществом приспособления является то, что можно будет дать распоряжение на точную дозу лекарства с уверенностью, что распоряжение будет выполнено с точностью и без колебаний. Еще один вариант приспособления для вливания жидкостей в соответствии с изобретением показан на фиг. 4 и обозначен номером 11 310. Приспособление 310, показанное на фиг. 4,в принципе не отличается от приспособлений,показанных на фиг. 1 и 3, и те же номера используются для тех же особенностей и компонентов. Более того, приспособление 310 не описывается подробно еще раз, но скорее подчеркиваются только внесенные изменения. В регуляторе давления 344 сужающиеся блокирующие устройства 352 и 366 закрывают отверстия в седлах входного отверстия 348 и выходного отверстия 368 корпуса 346, соответственно. В то время как в варианте, показанном на фиг. 3, мягкий пластичный материал 264 для улучшения контакта с сужающимся блокирующим устройством 366 связан с седлом, в варианте, показанном на фиг. 4, мягкий пластичный материал связан с блокирующим устройством 366, в то время как седло вокруг выходного отверстия 368 выполнено из относительно более твердого материала. Более того, существуют направляющие иглы 353, расположенные по оси блокирующего устройства 352 на верхнем конце поплавка 350 и блокирующего устройства 366 на нижнем конце поплавка 350, соответственно. Иглы 353 имеют существенно меньший диаметр по сравнению с диаметром входного отверстия 348 и выходного отверстия 368, и таким образом не препятствуют потоку. Иглы 353 поддерживают блокирующие устройства по прямой линии по отношению к входному и выходному отверстиям. В этом случае приспособление для получения капель 341, входящее в состав регулятора скорости потока 320, формуется вместе с входным отверстием 370. Верхний корпус 334 состоит из двух секций, а именно, верхней секции 334.1 и нижней секции 334.2. Верхняя секция выполнена в виде формовки, изготовленной из упругой синтетической пластмассы, что позволяет использовать ее в качестве заливного насоса. Нижняя часть по окружности верхней секции 334.1 плотно входит в канавку 334.3 в нижней секции 334. Сужающаяся игла 330 является частью нижней секции. Датчик 354.1, сходный с датчиком 354(фиг. 4) и 54 (фиг. 1), предлагается связать с приспособлением для получения капель 341, в целях облегчения подсчета капель. Линия 356.1 ведет к электронному счетчику 357.1, который может быть подсоединен к устройству сигнализации 357.1, которое будет давать сигнал тревоги, когда количество капель за определенный промежуток времени выходит за пределы преопределенного диапазона. Уплотняющее кольцо 364, создающее мягкую пластичную поверхность для обеспечения герметичности контакта, расположено в канавке, сделанной для этой цели по окружности сужающегося блокирующего устройства 366, для обеспечения плотности контакта между блоки 004154 12 рующим устройством 366 и седлом выходного отверстия 368. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ использования приспособления для вливания жидкостей в тело человека или животного, включающий в себя создание постоянного уровня вышеупомянутой жидкости в регуляторе давления, сообщающемся с сосудом,содержащим вышеупомянутую жидкость, который подает вышеупомянутую жидкость, под влиянием постоянного давления столба жидкости, пропорционального вышеупомянутому постоянному уровню вышеупомянутой жидкости,через первый отрезок линии потока, подсоединенной к регулятору скорости потока, расположенному отдельно и на определенном расстоянии от регулятора давления, причем вышеупомянутый регулятор скорости потока подает жидкость с предопределенной скоростью потока через второй отрезок линии потока в иглу, через которую вышеупомянутая жидкость вливается в тело человека или животного. 2. Способ по п.1, включающий в себя поддержание вышеупомянутого первого отрезка линии потока в постоянной ориентации. 3. Способ по п.1 или 2, включающий в себя регистрацию уровня вышеупомянутой жидкости в регуляторе давления с помощью датчика, который дает сигнал при падении уровня жидкости ниже заранее определенного предела. 4. Способ по п.3, включающий в себя подачу сигнала тревоги в случае падения уровня жидкости ниже заранее определенного предела. 5. Способ по любому из предыдущих пунктов, включающий в себя предварительную калибровку регулятора скорости потока в целях обеспечения подачи жидкости с заранее определенной скоростью потока. 6. Способ по любому из предыдущих пунктов, включающий в себя тонкую настройку регулятора скорости потока в целях обеспечения подачи жидкости в точности с заранее определенной скоростью потока. 7. Способ по любому из предыдущих пунктов, включающий в себя подачу жидкости с вышеупомянутой заранее определенной скоростью потока в виде капель, причем капли подсчитываются во времени с помощью датчика,подсоединенного к электронному счетчику, и если подсчитанное количество капель за определенный отрезок времени выходит за пределы заранее определенного диапазона, подается сигнал тревоги. 8. Приспособление для вливания жидкостей в тело человека или животного, включающее в себя регулятор давления, включающий в себя камеру с входным и выходным отверстиями; 13 устройство для подсоединения входного отверстия камеры к сосуду, содержащему жидкость подлежащую вливанию; устройство для подсоединения выходного отверстия камеры к линии потока, предназначенной для подачи жидкости, подлежащей вливанию, и регулятор уровня для поддержания уровня вышеупомянутой жидкости на постоянном уровне в камере; регулятор скорости потока, включающий в себя отверстие и регулируемый ограничитель скорости потока, позволяющий ограничивать скорость потока, проходящего через отверстие,в желаемой степени для обеспечения подачи жидкости с выбранной скоростью потока; первый отрезок линии потока, со стороны его верхнего конца подсоединенный к вышеупомянутому выходному отверстию вышеупомянутой камеры регулятора давления с помощью вышеупомянутого устройства, причем первый отрезок линии потока ведет к регулятору скорости потока, расположенному на определенном расстоянии от регулятора давления и несколько ниже регулятора давления, причем нижний по течению конец вышеупомянутого первого отрезка линии потока подсоединен к регулятору скорости потока; второй отрезок линии потока, со стороны его верхнего конца подсоединенный к регулятору давления, для принятия жидкости, подаваемой приспособлением для вливания жидкостей в тело человека или животного и подачи этой жидкости в иглу для вливания жидкостей. 9. Приспособление для вливания жидкостей по п. 8, отличающееся тем, что регулятор давления включает в себя капельную камеру с входным отверстием,посредством которого регулятор скорости потока соединяется с нижним по течению концом первого отрезка линии потока; приспособление для получения капель в вышеупомянутой капельной камере, расположенное вверх по течению от отверстия, причем приспособление для получения капель выполнено с возможностью подсчета капель жидкости, подлежащей вливанию. 10. Приспособление для вливания жидкостей по п.8 или 9, отличающееся тем, что регулятор давления включает в себя вентиляционное 14 отверстие, расположенное на высоком уровне в стенке камеры, предназначенное для помещения уровня жидкости в камере под атмосферное давление, выходное отверстие камеры регулятора давления окружено седлом, регулятор уровня включает в себя поплавок, плавающий в жидкости и расположенный в камере, блокирующее устройство входного отверстия, соединенное с верхним концом поплавка и расположенное по прямой линии по отношению к входному отверстию камеры, предназначенное для закрытия входного отверстия, когда уровень жидкости в камере превышает заранее определенный предел, блокирующее устройство для выходного отверстия, соединенное с нижним концом поплавка и расположенное по прямой линии по отношению к седлу, предназначенное для закрытия выходного отверстия и прекращения его сообщения с атмосферой через указанное вентиляционное отверстие, когда уровень жидкости в камере падает ниже заранее определенного нижнего предела, причем седло в выходном отверстии или блокирующее устройство выходного отверстия выполнены из полимерного материала на основе силикона, причем этот материал более мягок, чем материал соответственного седла выходного отверстия или блокирующего устройства выходного отверстия, для обеспечения более плотного контакта между ними. 11. Приспособление для вливания жидкостей по п.10, дополнительно включающее в себя датчик, который регистрирует положение поплавка ниже заранее определенного уровня, и систему сигнализации, подключенную к датчику и предназначенную для оповещения о состоянии тревоги. 12. Приспособление для вливания жидкостей по любому из пп.9-11, дополнительно включающее в себя датчик, регистрирующий капли, и счетчик, подключенный к указанному датчику и предназначенный для подсчета капель во времени. 13. Приспособление для вливания жидкостей по п.12, дополнительно включающее в себя систему сигнализации, подключенную к указанному счетчику и предназначенную для оповещения о состоянии тревоги, когда количество капель выходит за пределы заранее определенного диапазона.
