Устройство для защиты иглы

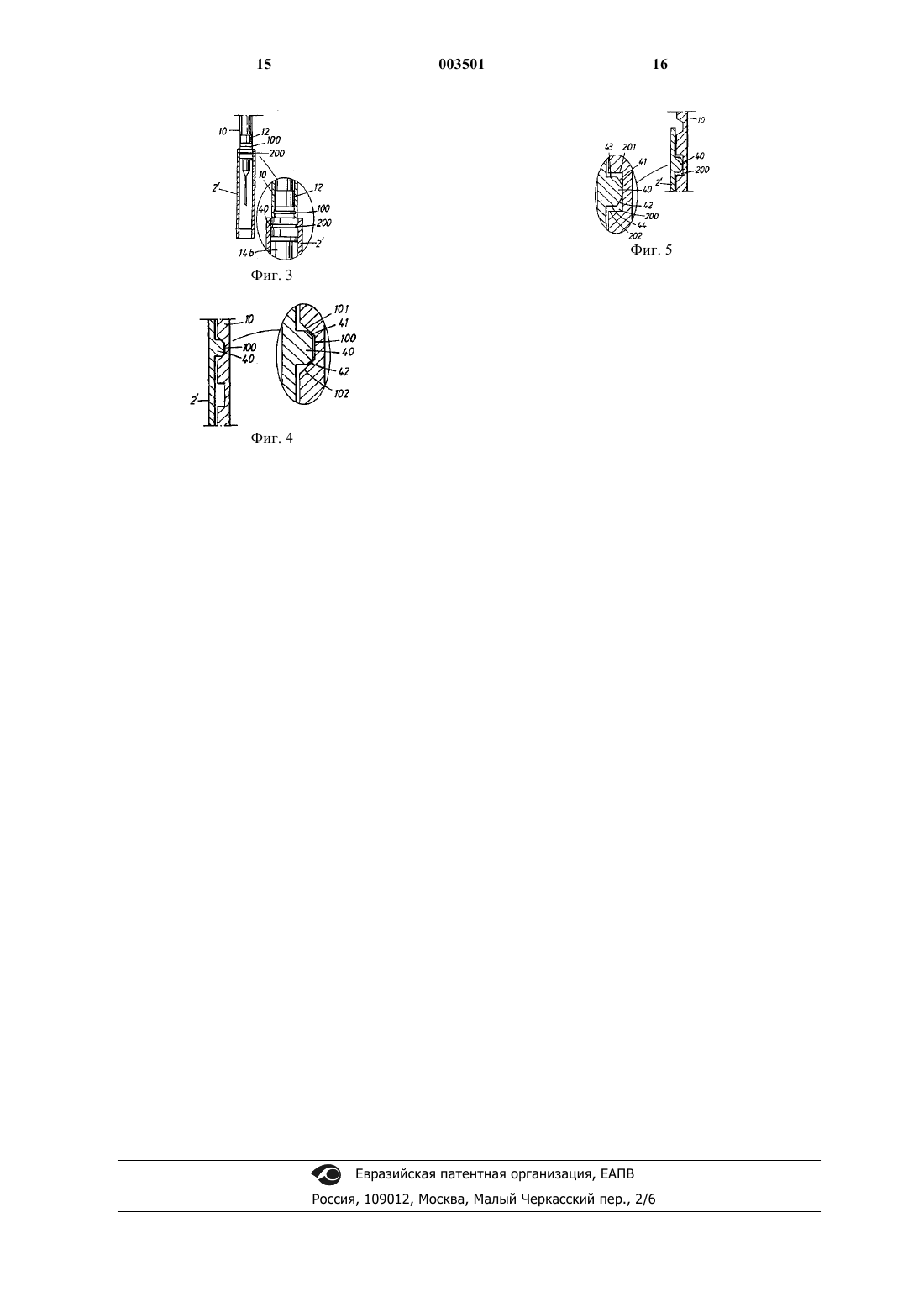

1 Область применения изобретения Настоящее изобретение относится к устройству для защиты иглы шприца для подкожных инъекций, при этом устройство для защиты иглы выполнено с возможностью взаимодействия со шприцем для подкожных инъекций,включающим в себя контейнер, поршень, который можно возвратно-поступательно перемещать в контейнере посредством штока, и иглу,которая прикреплена или может быть прикреплена к одной концевой части контейнера. Кроме того, изобретение основано на упомянутом устройстве для защиты иглы, содержащем защитное средство для иглы, выполненное главным образом в форме трубки, обычно круглой, цилиндрической трубки, длина которой в осевом направлении несколько больше,чем длина иглы. Точнее, настоящее изобретение предназначено для использования с защитным средством для иглы, в котором трубка имеет внутреннее радиальное поперечное сечение, соответствующее или, по меньшей мере, по существу соответствующее наружному радиальному поперечному сечению контейнера. Размер поперечного сечения защитного средства для иглы обеспечивает возможность выполнения устройством перемещения в осевом направлении по отношению к контейнеру из положения, в котором игла закрыта устройством, в положение, в котором игла обнажена,либо наоборот. Изобретение, главным образом, относится к такому устройству для защиты иглы, в котором трубчатое защитное средство для иглы при его перемещении в осевом направлении по отношению к контейнеру может занимать два четко определенных, отдельных установочных положений - первое положение, в котором защитное средство для иглы предназначено для защиты иглы и ее кончика так, что свободный конец защитного средства для иглы или конец трубки располагается вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы предназначено для защиты иглы так, что свободный конец защитного средства для иглы или конец трубки располагается на большем расстоянии от кончика иглы в то время, как защитное средство для иглы закрывает иглу и ее кончик, причем в первом установочном положении вначале обеспечивается жесткое сопротивление перемещению защитного средства для иглы по отношению к контейнеру. Известный уровень техники На протяжении длительного времени предпринимаются меры для защиты людей, которым приходится обращаться со шприцами,используемыми для подкожных инъекций и/или для отсасывания, от случайных ранений (от колющих ранений), и с этой целью предложено несколько различных конструкций защитных средств для иглы. 2 Такие защитные средства для иглы обычно с возможностью их перемещения или удаления крепят к контейнеру шприца, при этом они имеют удлиненную форму, позволяющую им в одном положении закрывать иглу и ее кончик. Защитное средство для иглы удаляют до инъекции и/или отсасывания, чтобы обнажить иглу и е кончик. Для простоты приведенное ниже описание касается лишь инъекции жидкостей, хотя для любого квалифицированного специалиста в этой отрасли будет очевидно, что концепция инъекции в равной степени применима и к отсасыванию. Игла и ее кончик, которые после инъекции остаются обнаженными, могут быть инфицированы и, следовательно, могут передавать серьезное заболевание человеку, который мог случайно пораниться об обнаженную иглу и ее кончик. В этой отрасли известны различные виды защитных средств иглы, которые защищают человека от случайного ранения. Такие защитные средства в основном выполняют в виде трубки, при этом на свободном конце трубки имеется защитное уплотнение. Защитное средство этого типа имеет форму втулки, которую легко можно удалить со шприца непосредственно перед инъекцией. В течение процесса выполнения инъекции эту втулку нужно удерживать отдельно. После инъекции защитное средство иглы должно быть возвращено вручную на свое место поверх иглы, чтобы обеспечить защиту от непреднамеренного контакта с иглой. Защитной втулке для иглы этого типа придают такие размеры у ее открытой части, чтобы было обеспечено надежное, но легкое взаимодействие с той частью иглы, которая прикреплена к контейнеру. Другие известные конструкции защитных средств для иглы подвижны поверх контейнера и взаимодействуют с ним в течение проведения инъекции, при этом шприц для подкожных инъекций и защитное средство для иглы затем образуют единое целое. Настоящее изобретение относится к последней категории защитных средств для иглы. Ранее известные конструкции шприцев для выполнения подкожных инъекций с взаимосвязанной с ними защитой для иглы описаны и представлены в нижеуказанных публикациях патентов. Патент США 4425120 В этой публикации представлено и описано защитное средство 19 для иглы, которое в первом положении закрывает иглу 15 и ее кончик 25, а во втором, перемещенном вверх положении обнажает иглу и ее кончик. Защитное средство 19 для иглы выполнено трубчатым, при этом у его свободного конца имеется отверстие 41, достаточно большое для 3 возможности прохождения через него средства 24 удержания иглы или защитного средства 29 для иглы. Отверстие 41 может быть закрыто материалом, сквозь который проходит игла 15 и/или защитное средство 29 для иглы. Закрывающий материал функционирует в качестве уплотняющей концевой зоны трубчатого ограждения иглы и служит для уплотнения торцевой кромки или торцевой поверхности трубки. Патент США 2571653 В этой публикации представлено и описано защитное средство 1 для иглы, которое может совершать возвратно-поступательное перемещение между фиксированными положениями, то есть между положением закрытия иглы и положением ее обнажения. Свободный конец защитного средства 1 для иглы выполнен коническим и имеет центральное отверстие, которое предназначено для охвата крепления 4 иглы. Патент США 4725267 Представленное здесь защитное средство для иглы имеет отверстие, то есть проход 58,при этом предполагается, что свободный конец 56 защитного средства 60 для иглы соответствует поперечному сечению иглы 14. Также известно защитное средство для иглы первоначально упомянутого типа, описанное и раскрытое в международной заявке на патентPCT/SE 98/01673 (WO 99/17822). Точнее, изобретение относится к конструкции, в которой перемещение в осевом направлении защитного средства для иглы или трубки по отношению к контейнеру имеет два четко определенных, отдельных установочных положения, то есть первое положение, в котором защитное средство для иглы должно защищать иглу и ее кончик так, что свободный конец защитного средства для иглы располагается вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы должно защищать иглу и ее кончик так, что свободный конец защитного средства для иглы располагается на большем расстоянии от кончика иглы и в то же время защитное средство для иглы закрывает иглу и ее кончик, при этом предполагается, что в первом установочном положении первоначально будет обеспечено жесткое сопротивление перемещению защитного средства для иглы по отношению к контейнеру. Содержание публикации патента США 4801295, главным образом, представляет собой часть известного уровня техники. В этой публикации представлено и описано устройство для защиты иглы, предназначенное для шприца, служащего для выполнения подкожных инъекций. В ней описан шприц для подкожных инъекций с защитным средством для иглы, которое может быть перемещено вдоль контейнера шприца, чтобы занять обычное первое положе 003501 4 ние, в котором защитное средство для иглы окружает и защищает иглу. Во втором положении на контейнере игла,по меньшей мере, частично обнажена. В третьем положении защитное средство для иглы перемещается в положение, в котором игла закрыта, и блокируется и, следовательно,плотно закреплено, за счет чего эффективно предотвращается его повторное использование. На фиг. 1 показано положение, которое представляет собой первое положение, занимаемое защитным средством для иглы, на фиг. 2 - положение, при котором защитное средство для иглы обнажает иглу для ее использования, а на фиг. 3 защитное средство для иглы показано в третьем положении, в котором оно зафиксировано. На фиг. 4 дополнительно показано запирание в первом положении согласно фиг. 1, на фиг. 5 - запирание во втором положении согласно фиг. 2, а на фиг. 6 запирание в третьем положении согласно фиг. 3. Можно видеть, что в положении согласно фиг. 4 имеется углубление 54 с наклонной поверхностью 56 для облегчения перемещения защитного средства 42 для иглы по отношению к контейнеру 32 при обнажении иглы 38. Соответствующим образом в положении согласно фиг. 5 показана полость 60 с наклонной поверхностью для возможности относительного перемещения, в то время как на фиг. 6 представлено взаимодействие с прямыми участками 64 стенок, чтобы охватить часть 52 при блокировании и запирании защитного средства для иглы в нижнем положении. Здесь показано использование двух параллельных направляющих канавок 48 и 50. Они вызывают необходимость поворота защитного средства для иглы по отношению к контейнеру,чтобы переместить защитное средство для иглы из второго положения в верхней части направляющей канавки 48 в третье положение в нижней части направляющей канавки 50. Раскрытие изобретения Технические проблемы Если принять во внимание те технические мероприятия, которые квалифицированный специалист в этой конкретной отрасли должен выполнить, чтобы обеспечить решение одной или более технических проблем, с которыми ей/ему приходится сталкиваться, то, с одной стороны, вначале необходимо четко представлять себе те меры и/или последовательность мер, которые должны быть предприняты для достижения этой цели, и, с другой стороны, реализовать необходимое средство/необходимые средства для решения одной или более из упомянутых проблем. На этой основе будет очевидно, что перечисленные ниже технические проблемы имеют отношение к разработке настоящего изобретения. При рассмотрении известного уровня техники, который описан выше и, в частности,представлен и описан в первоначально упомянутых международных заявках на патент, мож 5 но видеть, что техническая проблема заключается в разработке устройства для защиты иглы,которое вначале оказывает жесткое сопротивление перемещению защитного средства для иглы из четко определенного первого положения в положение обнажения иглы, а после завершения инъекции может обеспечить приведение защитного средства для иглы в четко определенное второе положение после положения для проведения инъекции, причем с запиранием защитного средства для иглы в этом положении относительно контейнера шприца. Также очевидно, что в случае устройства для защиты иглы, в котором используемое защитное средство для иглы может занимать одно из двух или трех установочных положений по отношению к контейнеру, техническая проблема заключается в том, чтобы с помощью простых средств обеспечить условия, при которых кончик иглы может быть легко освобожден и обнажен, а затем, после проведения инъекции,может быть обеспечено повторное закрытие кончика иглы путем запирания защитного средства для иглы или трубки на контейнере. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с обеспечением упомянутого второго положения,предназначенного для запирания защитного средства для иглы по отношению к контейнеру. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с оснащением защитного средства для иглы запирающим выступом специальной формы, предназначенным для взаимодействия с канавкой/канавками контейнера, или наоборот, чтобы в первом положении оказывать жесткое сопротивление перемещению защитного средства для иглы в положение обнажения иглы, а при перемещении к положению закрытия иглы была бы обеспечена возможность прохождения упомянутого первого положения для перемещения защитного средства для иглы во второе положение защиты от иглы, в котором происходит запирание защитного средства для иглы относительно контейнера. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с наличием слегка скошенных кромок, либо, по меньшей мере, скосов, обращенных в определенном направлении по отношению к перемещению, на запирающем выступе устройства для защиты иглы. Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с наличием канавки контейнера, имеющей скошенные кромки или, по меньшей мере, скосы, обращенные в одном направлении по отношению к перемещению, в первом положении. 6 Также очевидно, что техническая проблема заключается в возможности реализации важных моментов и преимуществ, связанных с наличием канавки контейнера, имеющей прямоугольные кромки или, по меньшей мере, кромки, обращенные в одном направлении относительно перемещения, во втором положении. Также очевидно, что техническая проблема заключается в том, чтобы реализовать важные моменты и преимущества, связанные с созданием условий, при которых защитное средство для иглы или трубка и контейнер становятся нераздельно соединенными во втором положении. Также очевидно, что техническая проблема заключается в создании простыми средствами условий, при которых попытки устранения запирания, когда устройство для защиты иглы находится во втором, запертом положении,прежде всего приводит к разрушению контейнера в первом положении. Также очевидно, что техническая проблема заключается в том, чтобы создать условия,при которых линия излома будет находиться вблизи поршня и предпочтительно непосредственно под ним, когда поршень находится в самом нижнем положении. Кроме того, очевидно, что техническая проблема заключается в создании условий, при которых после разлома контейнера, когда была сделана попытка устранения запирания, одна часть будет содержать иглу, закрытую защитным средством для иглы и запертую защитным средством для иглы в его втором положении, в то время как вторая часть будет составлять большую часть контейнера с разрушенной поверхностью, целиком или частично закрытой поршнем. Решение В настоящем изобретении в качестве исходного устройства взято устройство для защиты иглы, предназначенное для шприца, служащего для выполнения подкожных инъекций,содержащее защитное средство для иглы, причем защитное средство для иглы предназначено для взаимодействия со шприцем, имеющим контейнер, который может совершать возвратно-поступательное движение внутри контейнера, и иглу, которая прикреплена или может быть прикреплена к одной концевой части контейнера, при этом защитное средство для иглы в общем имеет форму трубки, длина которой в осевом направлении несколько больше длины иглы, и в других отношениях включает в себя отличительные признаки, упомянутые во вводной части. Изобретение также основано на том, что осевое перемещение защитного средства для иглы или трубки по отношению к контейнеру будет иметь, по меньшей мере, два отдельных,четко определенных положения, то есть первое положение, в котором защитное средство для 7 иглы или трубка защищает иглу и ее кончик так,что свободный конец защитного средства для иглы или трубки располагается вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы или трубка защищает иглу так, что свободная конечная часть защитного средства для иглы или трубки располагается на большем расстоянии от кончика иглы и в то же время защитное средство для иглы закрывает иглу и ее кончик, причем предполагается,что в упомянутом первом положении иглы будет обеспечено жесткое сопротивление перемещению защитного средства для иглы или трубки относительно контейнера. С целью решения одной или более из вышеупомянутых технических проблем согласно настоящему изобретению предложено, чтобы трубка, служащая в качестве защитного средства для иглы, была расположена таким образом,чтобы в упомянутом втором положении было обеспечено запирание и неразделяемое соединение защитного средства для иглы или трубки по отношению к контейнеру, и чтобы защитное средство для иглы или трубка были снабжены запирающим выступом. Согласно предложенным вариантам осуществления конструкции, которые находятся в объеме концепции изобретения, предложено,чтобы запирающий выступ имел несколько скошенные кромки. В упомянутом первом положении контейнер должен быть снабжен канавкой, имеющей скошенные кромки. В упомянутом втором положении контейнер должен иметь канавку с поперечными кромками. В упомянутом втором положении защитное средство для иглы или трубки и контейнер соединяются без возможности разделения. В изобретении также предложено, чтобы любая попытка удаления защитного средства для иглы с контейнера с применением силы,когда они взаимодействуют во втором положении, приводила к разлому контейнера и к потере им способности выполнения инъекции. Кроме того, в изобретении предложено,чтобы разлом приводил к образованию одной части, в которой игла и ее кончик закрыты защитным средством для иглы и соответственно заключены в нем, в то время как другая часть содержит контейнер, открытая концевая часть которого уплотнена поршнем. Преимущества Основное преимущество, которое можно считать отличительным признаком устройства для шприца, выполненного согласно настоящему изобретению, заключается в том, что оно создает условия для того, чтобы при использовании простых средств получить защитное средство для иглы, которое может легко перемещаться вдоль контейнера шприца, предназначенного для подкожных инъекций. 8 Скольжение защитного средства для иглы из первого положения вдоль контейнера для обнажения иглы и ее кончика с целью проведения инъекции будет легко выполняться. После использования шприца будет обеспечена возможность скольжения защитного средства для иглы поверх кончика иглы за упомянутое первое положение ко второму положению, в котором защитное средство для иглы служит в качестве постоянной защиты, причем во втором положении происходит неразделяемое соединение и запирание защитного средства для иглы и контейнера. Необходимым условием является образование рисок излома. Основные отличительные признаки устройства для защиты иглы, которое предназначено для шприца, служащего для подкожных инъекций, и выполненное согласно настоящему изобретению, указаны в отличительной части приведенного далее п. 1 формулы изобретения. Краткое описание чертежей Один из предложенных вариантов осуществления изобретения, демонстрирующий существенные отличительные признаки настоящего изобретения, далее будет описан более подробно со ссылкой на прилагаемые чертежи, на которых на фиг. 1 представлен вид сбоку шприца для подкожных инъекций с защитным средством для иглы, выполненным согласно изобретению, в первом положении защиты иглы; на фиг. 2 представлены шприц и защитное средство для иглы согласно фиг. 1 в положении,в которое защитное средство для иглы путем скольжения отведено назад вдоль контейнера шприца, чтобы обнажить иглу; на фиг. 3 - вид сбоку шприца для подкожных инъекций с защитным средством для иглы,выполненным согласно изобретению и находящимся во втором положении защиты иглы после ее использования; на фиг. 4 - увеличенный вид взаимодействия защитного средства для иглы с контейнером шприца в первом положении согласно фиг. 1; на фиг. 5 - увеличенный вид взаимодействия защитного средства для иглы с контейнером шприца во втором, запертом положении согласно фиг. 3. Описание предпочтительных вариантов осуществления изобретения На фиг. 1 представлен вид сбоку шприца 1 для подкожных инъекций, к которому прикреплено устройство 2 для защиты иглы, выполненное согласно изобретению. Представленный здесь шприц 1 для подкожных инъекций имеет контейнер 10 со штоком 11, который сообщает возвратнопоступательное движение поршню 12, находящемуся внутри контейнера 10. Также представлена игла 14, прикрепленная (или в некоторых случаях имеющая воз 9 можность крепления) к одной концевой части 13 контейнера. На фиг. 1 показано, что защитное средство 2' для иглы в устройстве 2 в общем имеет форму трубки с круглым поперечным сечением, длина которой в осевом направлении несколько больше, чем длина иглы 14. Должна быть обеспечена такая длина, чтобы защитное средство 2' для иглы закрывало как иглу 14, так и одну из концевых частей 13 контейнера, и при этом обеспечивало свободный доступ к кончику 14 а иглы. Защитное средство 2' для иглы в основном состоит из трубчатого элемента 2' с внутренним радиальным поперечным сечением, форма которого соответствует или, по меньшей мере, по существу соответствует форме наружного радиального поперечного сечения контейнера 10. Защитное средство 2' для иглы, например,в форме упомянутой трубки 2', имеет возможность перемещения в осевом направлении по отношению к контейнеру 10 из положения закрытия иглы 14 согласно фиг. 1 в положение обнажения иглы согласно фиг. 2, либо наоборот. У концевой части 2 а, обращенной в сторону от контейнера 10, защитное средство 2' для иглы снабжено тонкой мембраной 2b, уплотняющей трубку по ее внутреннему поперечному сечению. Тонкая мембрана 2b представляет собой мембрану, толщина которой значительно меньше толщины материала трубки 2'. Защитное средство 2' для иглы, по существу, состоит из отрезка трубки, имеющего круглое поперечное сечение с постоянным радиусом, и мембраны 2b, уплотняющей/отсекающей внутреннее поперечное сечение отрезка трубки. Предполагается, что внутренняя круговая поверхность 2" трубки 2' будет слегка фрикционно взаимодействовать с наружной круговой поверхностью 10" контейнера 10. Упомянутая мембрана 2b должна быть изготовлена из пластмассы и иметь такую толщину, чтобы перемещение трубки 2' вдоль контейнера 10 для обнажения иглы 14 согласно фиг. 2 приводило к прохождению кончика 14 а иглы сквозь упомянутую мембрану 2b, чтобы тем самым обеспечить готовность шприца 1 для использования (согласно фиг. 2), как для инъекции жидкости, находящейся в контейнере 10, так и для отсасывания жидкости с целью ее анализа. Предпочтительно, чтобы свойства материала мембраны соответствовали свойствам материала, из которого изготовлена трубка, при этом также предпочтительно, чтобы защитное средство для иглы можно было изготавливать посредством одной операции. Предпочтительно, чтобы толщина мембраны 2b составляла менее 0,5 мм, а более предпочтительно, чтобы она находилась между 0,1 и 0,3 мм, при этом материал должен обеспечивать возможность формирования в нем отверстия 10 кончиком 14 а иглы, а периферийная кромочная зона отверстия с обеспечением уплотнения должна быть прижата к наружной поверхности 14" иглы 14. Эластичность материала мембраны также должна обеспечивать возможность растяжения мембраны 2b вокруг крепежной части 14b иглы 14, как показано на фиг. 2, без ее разрыва. Далее со ссылками на фиг. 2 и 3 будут более подробно описаны различные альтернативные установочные положения защитного средства для иглы и контейнера. Однако следует обратиться к первоначально упомянутым международным заявкам на патент, которые можно считать частью настоящего изобретения, для подробного рассмотрения базовых предпосылок настоящего изобретения. На фиг. 1, 4, 3 и 5 показано, что защитное средство 2' для иглы или трубка при перемещении в осевом направлении относительно контейнера может занимать два отдельных, четко определенных положения - первое положение согласно фиг. 1 и 4, в котором защитное средство для иглы или трубка должны защищать иглу и ее кончик так, что свободный конец защитного средства для иглы располагается вблизи от кончика иглы, и второе положение согласно фиг. 3 и 5, в котором защитное средство для иглы или трубка защищает иглу так, что свободный конец трубки расположен на большем расстоянии от кончика 14 а иглы, закрывая иглу 14 и ее кончик 14 а. Предусмотрено, что в упомянутом первом положении (фиг. 1) будет оказано жесткое начальное сопротивление перемещению защитного средства 2' для иглы по отношению к контейнеру 10, а затем потребуется незначительное усилие для перемещения защитного средства 2' для иглы в положение, показанное на фиг. 2. Первое положение представляет собой положение, в котором шприц для подкожных инъекций не используют для подачи лекарственного средства, при этом взаимодействие между защитным средством для иглы и контейнером заключается в креплении с защелкиванием. Хотя положение согласно фиг. 2 можно считать положением защитного средства для иглы относительно контейнера, это положение не будет предметом дополнительных комментариев, поскольку устройство для защиты иглы допускает положение обнажения иглы и ее кончика, и, соответственно, в данном случае не будет обеспечивать защиту в смысле целей изобретения. Точнее, предложено, чтобы упомянутое второе положение (фиг. 3) обеспечивало возможность запирания защитного средства 2' для иглы по отношению к контейнеру 10. Такое запирание означает, что даже если используют значительную силу для перемещения защитного средства для иглы на контейнере в направлении вытеснения, эта сила не сможет 11 перемещать защитное средство 2' для иглы относительно контейнера 10 без значительных изменений материала, причем настолько обширных изменений, что шприц придет в состояние, при котором он окажется непригодным для использования. Точнее, защитному средству 2' для иглы и контейнеру 10 приданы такие размеры, что посредством упомянутой силы происходит разрушение устройства. Попытки воздействия на шприц для подкожных инъекций путем приложения силы изгиба между контейнером и устройством для защиты иглы также приведет к разрушению всего шприца. Может оказаться целесообразным придание контейнеру 10 таких размеров, чтобы он изгибался посредством разрушающей силы у углубления, которое должно быть предусмотрено для первого положения. В представленном варианте осуществления предложено, чтобы для этой цели защитное средство 2' для иглы было снабжено запирающим выступом 40. Запирающий выступ 40 должен иметь несколько скошенные кромки 41, 42. В упомянутом первом положении согласно фиг. 4 контейнер 10 имеет канавку 100 со скошенными или закругленными кромками 101,102, обеспечивающими возможность скольжения запирающего выступа 40 вдоль и поверх кромок 101, 102 с некоторым сопротивлением. В упомянутом втором положении согласно фиг. 5 контейнер 10 имеет канавку 200 с квадратными кромками 201, 202, показанными здесь в виде прямоугольных кромок. В упомянутом втором положении защитное средство 2' для иглы и контейнер 10 должны быть неразделимо соединены. Это показано со скосами 41, 42, настолько узкими, что прямоугольные участки 43, 44 будут примыкать к кромкам соответственно 201 и 202. Может оказаться целесообразным использование выступа 40, длина которого в продольном направлении несколько меньше, чем расстояние между поверхностями 201, 202. В положении, показанном на фиг. 3, канавка может быть расположена вблизи от верхней части защитного средства 2' для иглы и может быть в некоторой степени закрыта упомянутой частью. Хотя в варианте осуществления конструкции показано, что защитное средство 2' для иглы снабжено выступом 40 или кромкой, а контейнер 10 имеет соответствующее углубление или канавку, и, наоборот, контейнер может быть снабжен выступом или кромкой. Особо следует отметить, что если шприц подвергают воздействию силы изгиба, то защитное средство для иглы и нижняя часть контейнера должны быть выполнены и прикреплены так, как показано на фиг. 3, чтобы разрыв 003501 12 ные трещины появлялись у канавки 100 в первом положении. Эта канавка должна быть расположена немного ниже поршня 12 и несколько выше защитного средства для иглы. Разрушение контейнера у углубления 100 может привести к образованию двух частей,одна из которых охватывает иглу, ее крепление и нижнюю часть контейнера. Эта часть будет представлять собой закрытый узел с запиранием 200 защитного средства для иглы и контейнера. Вторая часть будет содержать верхнюю часть контейнера, шток и опущенный поршень, который будет служить в качестве торцевого уплотнения. Очевидно, что изобретение не ограничено описанным выше вариантом осуществления конструкции, который представлен в качестве примера, и в объеме концепции изобретения может быть изменено так, как определено в приведнных ниже пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ. 1. Устройство (2) для защиты иглы, включающее в себя защитное средство (2') для иглы и пригодное для шприца, предназначенного для подкожных инъекций, при этом шприц имеет контейнер (10), удерживающий шток, который сообщает возвратно-поступательное движение поршню (12),находящемуся в контейнере, и иглу (14), которая прикреплена или может быть прикреплена к одной из концевых частей (13) контейнера, причем защитное средство (2') для иглы в основном имеет форму трубки, длина которой в осевом направлении несколько больше длины иглы, при этом трубка, служащая в качестве защитного средства для иглы, имеет форму внутреннего радиального поперечного сечения, соответствующую или, по меньшей мере, в основном соответствующую форме наружного радиального поперечного сечения контейнера (10), причем защитное средство (2') для иглы установлено с возможностью перемещения в осевом направлении вдоль контейнера из положения закрытия иглы в положение обнажения иглы или наоборот, при осевом перемещении защитного средства для иглы относительно контейнера предусмотрены, по меньшей мере, два отдельных, четко определенных положения: первое положение, в котором защитное средство для иглы защищает иглу (14) и ее кончик так, что свободный конец защитного средства для иглы находится вблизи от кончика иглы, и второе положение, в котором защитное средство для иглы защищает иглу и ее кончик так, что свободный конец защитного средства для иглы находится на большем расстоянии от кончика иглы, в то время как защитное средство для иглы все еще закрывает иглу и ее кончик, причем в первом положении обеспечено жесткое сопротивление перемещению защитного средства для иглы относительно контейнера, чтобы обнажить кончик иглы, отличающееся тем, что первое положение определяется свободным взаимодействием запирающего выступа (40) с углублением или канавкой(100), при этом запирающие поверхности канавки(100), охватывающие запирающий выступ, имеют противоположные скошенные или закругленные кромки (101, 102), так что запирающий выступ (40) может скользить, когда происходит перемещение в обоих направлениях, вдоль и поверх упомянутых закругленных кромок с некоторым преднамеренным сопротивлением, что второе положение определяется взаимодействием запирающего выступа(40) со смежным углублением или канавкой с поперечными кромками (201, 202), и что углубление или канавка, относящиеся ко второму положению,расположены ближе к игле (14), чем углубление или канавка для первого положения. 2. Устройство по п.1, отличающееся тем,что защитное средство для иглы снабжено одним запирающим выступом, обращенным к контейнеру. 3. Устройство по п.1 или 2, отличающееся тем, что запирающий выступ выполнен с несколько скошенными кромками. 4. Устройство по п.1, отличающееся тем,что контейнер имеет поперечную канавку со скошенными кромками для первого положения. 5. Устройство по п.1, отличающееся тем,что контейнер имеет поперечную канавку с прямоугольными поперечными кромками для второго положения. 6. Устройство по п.1, отличающееся тем,что защитное средство для иглы и контейнер неразделимо соединены во втором положении. 7. Устройство по п.1, отличающееся тем,что первая концевая часть защитного средства для иглы, обращенная в сторону от мембраны,снабжена первой частью состоящего из двух частей соединительного элемента между защитным средством для иглы и контейнером. 8. Устройство по п.7, отличающееся тем,что первая часть состоит из внутренней радиальной и/или осевой канавки или кромки. 9. Устройство по п.6, отличающееся тем,что вторая часть соединительного элемента на контейнере состоит из радиальной и/или осевой кромки или канавки. 10. Устройство по п.8 или 9, отличающееся тем, что упомянутая кромка расположена вблизи от концевой части. 11. Устройство по пп.1, 2 или 7, отличающееся тем, что материал и размеры защитного средства для иглы, по меньшей мере, в первой концевой части, таковы, что обеспечивают возможность расширения защитного средства для иглы поверх кромки. 12. Устройство по п.1 или 2, отличающееся тем, что первая концевая часть защитного средства для иглы, обращенная в сторону от мембраны, снабжена первой частью состоящего из двух частей соединительного устройства, при этом контейнер имеет две другие части соединительного устройства, смещенные друг от друга в осевом направлении. 13. Устройство по п.1 или 7, отличающееся тем, что мембрана (2b) защитного средства для иглы находится внутри защитного средства (2') для иглы на расстоянии от 2 до 10 мм, предпочтительно от 3 до 5 мм, от конца трубки. 14. Устройство по п.1 или 13, отличающееся тем, что мембрана закреплена на защитном средстве для иглы кольцеобразной арматурой. 15. Устройство по п.1, отличающееся тем,что защитное средство для иглы изготовлено из прозрачного пластика. 16. Устройство по п.1, отличающееся тем,что канавка в первом положении служит для образования разрывной трещины, когда приложено усилие изгиба. 17. Устройство по п.16, отличающееся тем,что канавка для образования разрывной трещины расположена во втором положении вблизи полностью вставленного поршня внутри контейнера. 18. Устройство по п.1, отличающееся тем,что концевая часть защитного средства для иглы расположена во втором положении вблизи упомянутой канавки.
