Устройство для инъекции одноразового пользования

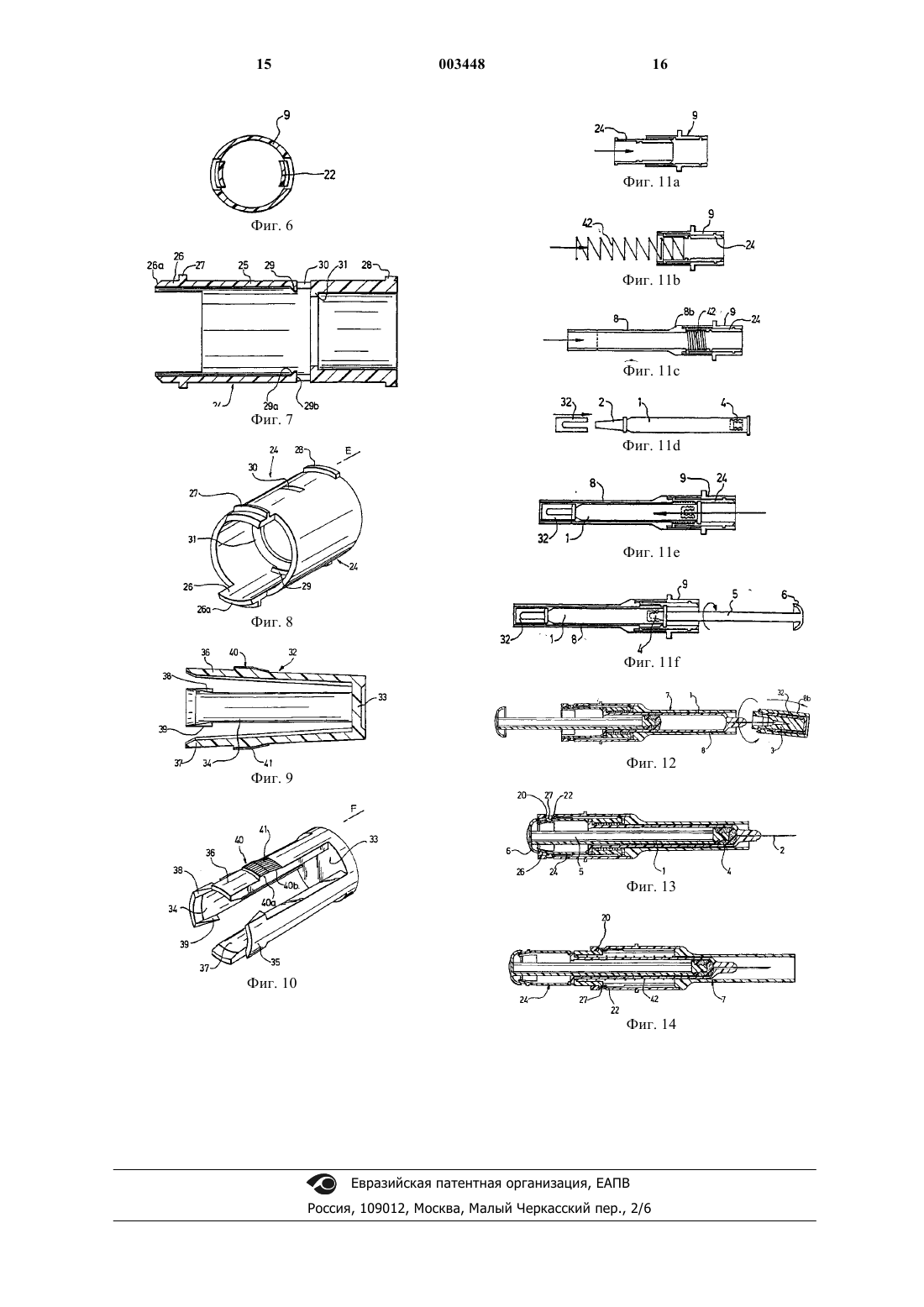

1 Изобретение касается устройства для инъекции одноразового пользования, предварительно заполненного дозой вводимого раствора. Устройства для инъекции одноразового пользования, традиционно используемые в настоящее время, состоят из предварительно заполняемых шприцев, снабженных колпачком для защиты иглы перед использованием, удаляемым перед инъекцией и помещаемым на место после инъекции для избежания риска выполнения последующего укола грязной иглой. Однако доказано, что такой замысел представляет высочайшее неудобство, которое является результатом того, что во время повторного надевания колпачка на иглу колпачок должен быть поднесен со стороны конца этой иглы. Доказано, что это действие является причиной довольно частых случаев осуществления последующих инъекций грязной иглой со всеми вытекающими отрицательными последствиями. Кроме того, такие шприцы не являются безопасными в смысле их повторного использования и должны подвергаться уничтожению. Для сглаживания этих недостатков устройства для инъекции обычно снабжают защитным чехлом, способным скользить вдоль корпуса шприца. В других вариантах выполнения шприц может быть втянут внутрь чехла таким образом,чтобы получить либо положение инъекции, когда инъекционная игла освобождена, либо положение защиты после использования, когда эта инъекционная игла размещена и защищена внутри защитного чехла. Согласно этому принципу классическое решение состоит в выполнении устройств для инъекции с упругими средствами, размещенными между корпусом шприца и защитным чехлом. Эти средства установлены таким образом,чтобы удерживаться в сжатом состоянии и укреплять положение защитного чехла и шприца в позиции инъекции перед и в процессе проведения инъекции и чтобы обеспечить автоматическое скольжение упомянутого защитного чехла или упомянутого шприца в положение защиты после использования в конце инъекции. Это решение позволяют осуществить устройства для инъекции, описанные в международных патентных заявках WO-91.13634, WO93.23089, WO-93.25254, EP-446.551 и ЕР 307.367. В этих устройствах, с одной стороны,обеспечивается гарантия против опасности случайного укола до и после инъекции особенно потому, что защитный чехол или шприц приведены автоматически в состояние скольжения,благодаря приведению в действие упругих средств после инъекции, и, с другой стороны,предотвращается повторное использование шприца. Однако доказано, что эти устройства для инъекции вынуждают специфически выполнять шприцы, стоимость которых значительно превышает стоимость классических шприцев, таких 2 как стеклянные шприцы, выпускаемые в настоящее время в очень большом количестве по очень низкой цене. Таким образом, не было найдено такое решение проблемы, которое позволило бы получить устройство для инъекции, оборудованное классическим шприцем, которое не может быть повторно использовано после инъекции. Современные устройства для инъекции такого типа имеют также другое неудобство, заключающееся в том, что во время приведения в действие упругих средств, управляемых средствами отмыкания, расположенными на штоке поршня, никоим образом не гарантировано, что шприц будет полностью опорожнен. Это обусловлено выполнением шприцев с допусками по длине при их изготовлении. В таких устройствах для инъекции, которые особенно предназначены для введения очень маленьких доз растворов (порядка кубического миллиметра), величина которых должна быть строго соблюдена, эти технические решения подтверждают неспособность удовлетворения требуемых нужд. Настоящее изобретение направлено на устранение этих недостатков, и его основной целью является создание удобного устройства для инъекции, содержащего классический шприц и не используемого повторно после инъекции. Другой целью изобретения является создание устройства для инъекции, гарантирующее введение полной дозы раствора. С этой целью предлагается устройство для инъекции одноразового пользования, содержащее шприц, снабженный передним носиком,несущим иглу для инъекции, и задним воротничком. Упомянутый шприц имеет камеру, заполненную дозой раствора для инъекции, закрытую поршнем, выполненным за одно целое с одним из концов штока поршня, снабженного приводной кнопкой на уровне его противоположного конца. Согласно изобретению это устройство для инъекции имеет защитное приспособление, предотвращающее повторное использование шприца, содержащее защитный футляр, состоящий из двух, переднего и заднего, трубчатых корпусов, снабженных средствами для соединения их в одну длину один за другим, при этом передний корпус имеет диаметр, совместимый с диаметром шприца, и длину, приспособленную для частичного размещения упомянутого шприца, а задний корпус имеет диаметр больше диаметра воротничка шприца и содержит приспособления для опоры пальцев; кольцо, расположенное в заднем корпусе и имеющее средства блокировки воротничка шприца, необходимые для выставления заднего корпуса защитного футляра; кольцо и задний корпус содержат первые средства относительной блокировки поступа 3 тельного перемещения для введения упомянутого кольца в упомянутый задний корпус для выставления последнего напротив поверхности узла соединения с передним корпусом, и определения первого положения блокировки, именуемого инъекцией, позволяющего ввести инъекцию один раз собранным устройством для инъекции, вторые средства относительной блокировки поступательного перемещения, определяющие второе положение блокировки, именуемое защитой после использования и достигаемое после скольжения кольца назад внутрь заднего корпуса, при этом инъекционная игла находится в переднем корпусе; при этом кольцо и передний корпус снабжены средствами упора, удерживающими упругие средства сжатыми в первом положении блокировки инъекции; и кольцо или задний корпус содержат заднюю часть, радиально деформируемую и несущую первые средства блокировки поступательного перемещения, имеющие возможность деформации, посредством приводной кнопки штока поршня в конце хода этого поршня таким образом, чтобы освободить упомянутые первые средства блокировки и разрешить перемещаться кольцу во второе положение блокировки защиты после использования. Устройство защиты шприца согласно изобретению состоит из четырех основных элементов (кольцо, задний и передний корпус, защитный футляр и упругие средства), соединяемых так, чтобы образовать готовый узел, в который затем вставляют классический шприц и который затем обеспечивает защиту иглы после использования и исключает полностью повторное использование. Кроме того, узел защитного устройства выполнен очень просто посредством автоматических этапов. Этот узел выполнен согласно следующим этапам: введение кольца в задний корпус защитного футляра до размещения в первой позиции блокировки,размещение несжатых упругих средств в кольце,сборка заднего и переднего корпусов, направленная на сжатие упругих средств с помощью средств упора переднего корпуса и кольца. Этот предварительно смонтированный узел позволяет затем расположить на установленное место классический предварительно заполняемый шприц, который блокируется при нахождении на этом месте на уровне своего воротничка в позиции инъекции, а затем, после инъекции, автоматически возвращается в позицию защиты, полностью препятствующую повторному использованию. Согласно предпочтительному варианту использования, кольцо выполняется из материала, цвет которого отличен от цвета защитного футляра, и таким образом по концам безопасно 003448 4 сти можно распознать уже использованное устройство для инъекции. Кроме того, преимущественным образом передний корпус защитного футляра выполнен из полупрозрачного материала для наблюдения за шприцем. Задний корпус защитного футляра преимущественно выполнен из непрозрачного материала, чтобы скрыть от глаз механизм приведения в действие, который может привести в волнение врача или пациента. Сверх того, средства блокировки поступательного перемещения кольца и заднего корпуса защитного футляра преимущественно содержат по меньшей мере, один продольный внутренний паз, выполненный в заднем корпусе,удлиненный посредством задней блокировочной канавки,для каждого продольного паза две блокировочных отметки (задняя и передняя), которые выполнены на кольце и приспособлены для скольжения в упомянутом пазу и размещения в блокировочной канавке. Это расположение, кроме того, определяет первое и второе положение блокировки поступательного перемещения, блокировки относительного вращения кольца и заднего корпуса. Кроме того, каждая блокировочная канавка преимущественно состоит из щели, выполненной в периферической стенке заднего корпуса,разграниченной сзади внутренним заплечиком и спереди - внутренней отметкой в форме асимметричного зуба, снабженного передней наклонной поверхностью и расположенного на деформируемом язычке, выполненном в упомянутой периферической стенке заднего корпуса. Сверх того, согласно предпочтительному варианту выполнения средства соединения заднего и переднего корпусов защитного футляра содержат внутреннюю кольцевую канавку, выполненную в заднем корпусе, и наружное зажимное кольцо, расположенное на переднем корпусе. Кроме того, передний корпус защитного футляра преимущественно несет для каждого продольного паза заднего корпуса наружный выступ для размещения в упомянутом пазу. Это расположение ведет к получению относительной блокировки вращения обоих корпусов защитного футляра. Средства блокировки воротничка шприца содержат преимущественно, по меньшей мере,заднюю внутреннюю отметку, выполненную в кольце и состоящую из одного асимметричного зуба, снабженного задней наклонной поверхностью, и внутренний передний заплечик, выполненный в кольце на расстоянии от каждой отметки, эквивалентном толщине упомянутого воротничка. Что касается средств упора для упругих средств, то они преимущественно состоят из вышеупомянутого заплечика, выполненного в 5 кольце, и внутреннего заплечика, выполненного в переднем корпусе на уровне задней части последнего, при этом внутренний диаметр корпуса превышает его обычный внутренний диаметр. Сверх того, деформируемые части, несущие первые органы блокировки перемещения,преимущественно состоят из двух лапок, радиально деформируемых, простирающихся на заднем продолжении кольца, на каждой из которых расположена отметка задней блокировки. Кроме того, каждая отметка задней блокировки преимущественно расположена в промежуточной позиции на длине лапки таким образом, что выполненный сзади упомянутых отметок скос позволяет в конце инъекции, во время нажатия на кнопку, вобрать все вариации длин шприца и гарантировать полный ввод дозы раствора. Сверх того, кнопка штока преимущественно выполнена в форме чашки, снабженной краем наклонного профиля, а каждая лапка представляет собой заднюю пластинку с дополнительным наклонным профилем. Другие характеристики, цели и преимущества изобретения вытекают из описания, которое отсылает к приложенным чертежам, представляющим примеры неограниченного способа преимущественного выполнения. На этих чертежах на фиг. 1 изображен продольный разрез аксиальной плоскостью устройства для инъекции по изобретению, представленного до использования; на фиг. 2 - перспективный вид защитного футляра устройства для инъекции; на фиг. 3 - продольный разрез аксиальной плоскостью А этого защитного футляра; на фиг. 4 - продольный разрез аксиальной плоскостью В этого защитного футляра; на фиг. 5 - поперечный разрез аксиальной плоскостью С этого защитного футляра; на фиг. 6 - поперечный разрез аксиальной плоскостью D этого защитного футляра; на фиг. 7 - продольный разрез аксиальной плоскостью Е стопорного кольца этого устройства для инъекции; на фиг. 8 - перспективный вид этого стопорного кольца; на фиг. 9 - продольный разрез аксиальной плоскостью F наконечника для зацепления этого устройства для инъекции; на фиг. 10 - перспективный вид этого наконечника для зацепления; на фиг. 11 а - 11f - схематический вид, показывающий этапы изготовления этого устройства для инъекции; на фиг. 12 - продольный разрез аксиальной плоскостью устройства для инъекции, представленного в начальной фазе изъятия защитного колпачка для использования упомянутого устройства для инъекции; 6 на фиг. 13 - продольный разрез аксиальной плоскостью, представляющий устройство для инъекции в конце инъекции; на фиг. 14 - продольный разрез аксиальной плоскостью, представляющий устройство для инъекции в положении защиты после использования. Устройство для инъекции, представленное на фиг. 1, состоит, в первую очередь, из предварительно заполняемого шприца 1 традиционного типа, такого как, например, стеклянный,имеющего передний носик 1 а, на котором смонтирована игла 2 и воротничок 1b на уровне его заднего конца. Этот шприц содержит классический защитный колпачок 3 иглы 2, служащий для герметичного монтажа его на переднем носике 1 а шприца. Шприц состоит из поршня 4, ограничивающего высверленную сверлом камеру, заполненную дозой раствора, в который ввинчен винтовой конец 5 а штока поршня 5, снабженного на уровне его противоположного конца кнопкой 6. Согласно изобретению эта кнопка 6 выполнена в форме чашки, имеющей скошенный на конце край 6 а. Устройство для инъекции согласно изобретению содержит защитный узел шприца 1,выполненный с возможностью предварительной сборки перед тем, как изначально заполненный шприц помещается на место в упомянутый защитный узел. Этот защитный узел содержит защитный футляр 7, представленный на фиг. 2-6 и состоящий из двух трубчатых корпусов, переднего 8 и заднего 9, расположенных один за другим. Передний корпус 8 имеет внутренний диаметр, соответствующий наружному диаметру шприца 1, и длину, приспособленную для размещения иглы 2, снабженной своим защитным колпачком 3, и составляющую 80% от длины шприца 1. На уровне своего заднего конца передний корпус 8 снабжен задним участком 8 а, наружная часть которого имеет форму яйца с наружными диаметрами, превышающими наружный диаметр переднего корпуса, а внутренняя выточена с образованием продольных внутренних ребер 10, ограничивающих внутренний диаметр,идентичный обычному внутреннему диаметру переднего корпуса 8. Каждое из этих ребер 10, с другой стороны, имеет заплечик 10 а, ограничивающий задний конец, с внутренним диаметром, превышающим диаметр шприца 1. Наружная сторона заднего участка 8 а имеет кольцевую канавку 11, ограниченную задним зажимным кольцом 12. Как представлено на фиг. 5, канавка 11 прерывается двумя диаметрально противоположными выступами 13, образующими ради 7 альный выступ по отношению к зажимному кольцу 12. На уровне своего переднего конца передний корпус 8 имеет передний отделяемый участок 8b, ограниченный хрупкой кольцевой зоной 14, которая находится на уровне переднего носика 1 а шприца 1 изначально при размещении на месте. Этот отделяемый участок 8b имеет внутри на уровне своего заднего конца наклонный профиль 15, образующий откос, ограничивающий заднюю часть, содержащую воротничок 50,диаметр которого меньше обычного внутреннего диаметра переднего корпуса 8. Перед этой задней частью отделяемый участок 8b содержит, с другой стороны, множество продольных отметок 16, распределенных по периферии внутренней поверхности отделяемого участка, и имеет внутренний диаметр,идентичный диаметру упомянутой задней части таким образом, что основания отметок с передним концом этой задней части определяют заплечик 17. Передняя часть отделяемого участка 8b,расположенная перед отметками 16, имеет внутренний диаметр, идентичный диаметру,разделяющему основание отметок. Задний корпус 9 имеет яйцевидную форму,соответствующую форме заднего участка 8 а переднего корпуса 8, приспособленную для сочленения с упомянутым задним участком 8 а. Для этого задний корпус 9 имеет, в первую очередь, внутреннюю кольцевую канавку 18 для размещения зажимного кольца 12. Он имеет с другой стороны два продольных внутренних диаметрально противоположных паза 19, каждый из которых приспособлен для размещения выступа 13 таким образом, чтобы обеспечивать блокировку вращения двух корпусов 8 и 9. Упомянутые пазы прерваны на небольшом расстоянии задним концом этого заднего корпуса таким образом, что этот последний имеет внутренний заплечик 20 справа от конца этих пазов 19. Как представлено на фиг. 7, пазы 19 выполнены согласно самому большому диаметру заднего корпуса 9 таким образом, чтобы сделать минимальной толщину стенки упомянутого заднего корпуса. Задний корпус 9 имеет два деформируемых язычка 21, каждый из которых выполнен в пазу 19 на уровне заднего конца последнего и образован посредством выреза U-образной формы в стенке заднего корпуса. Каждый из этих язычков 21 на уровне своего заднего конца имеет поперечный крючок 22,создающий выпуклость внутрь заднего корпуса 9. Каждый из этих крючков имеет заднюю противоповоротную поверхность 22 а, преимущественно радиальную, и переднюю наклонную поверхность 22b, формирующую скос. 8 И, наконец, задний корпус 9 снабжен классическим наружным воротничком для взаимодействия с пальцем. Защитный узел содержит, во вторую очередь, стопорное кольцо 24, выполненное такой формы, которая позволит вставить его в задний корпус 9 и разместить напротив передней поверхности последнего. Стопорное кольцо 24 имеет длину, обеспечивающую его вхождение в задний корпус 9, и представлено в форме цилиндрической втулки 25, продолженной сзади двумя языками 26, расположенными диаметрально противоположно в форме цилиндрического сектора. Каждая из двух лапок 26 имеет заднюю концевую поверхность 26 а наклонного профиля,дополнительную к наклонному профилю края 6 а кнопки 6 штока поршня 5. Каждая из лапок 26 несет на половине своей длины наружное поперечное ребро 27, выполненное с возможностью скольжения в продольных пазах 10 заднего корпуса 9. Цилиндрическая втулка 25 стопорного кольца 24 содержит направленные по оси на тех же образующих, что и поперечные ребра 27, два поперечных ребра 28, также приспособленных для скольжения в продольных пазах 10 заднего корпуса 9 и выполненных на уровне переднего конца упомянутой втулки. Эта цилиндрическая втулка 25 содержит на половине своей длины расположенные по длине оси вышеупомянутые ребра 27 и 28, два диаметрально противоположных внутренних ребра 29, в нижней части каждого из которых периферическая стенка упомянутой втулки просверлена с образованием технологической щели 30. Каждое из этих внутренних ребер 29 имеет заднюю поверхность 29 а наклонного профиля,образующую скос, и переднюю радиальную поверхность 29b противоповоротной блокировки. И, наконец, цилиндрическая втулка 25 содержит внутренний кольцевой заплечик 31, расположенный ниже щелей 30 и на расстоянии от внутренних ребер 29, совместимом с толщиной воротничка 1b шприца 1. Устройство для инъекции согласно изобретению содержит наконечник для зацепления 32, представленный на фиг. 9 и 10, предназначенный для надевания на защитный колпачок 3 и отведения колпачка назад после разрушения хрупкой зоны 14 переднего корпуса 8 защитного футляра 7. Наконечник для зацепления 32 имеет фронтальную цилиндрическую стенку 33,имеющую такой диаметр, который обеспечивает проникновение на участок 8b. По периферии этой стенки ортогонально расположены четыре продольных лапки 34, 35, 36 и 37, равномерно размещенные по отношению к оси упомянутой стенки: 9 две диаметрально расположенные лапки 34 и 35, каждая из которых на своем свободном конце снабжена боковыми зацепами 38 и 39 для проникновения в защитный колпачок 3; две другиe диаметрально противоположныe лапки 36 и 37 в промежуточной позиции по их длине, каждая из которых снабжена наружной выпуклостью 40, представляющей наружную поверхность с продольно расположенными отметками 41, совместимыми с отметками 16 делимого участка 8b. Каждая выпуклость 40 имеет заднюю цилиндрическую часть 40 а, расположенную спереди от передней наклонной части 40b, образующей скос. Следует заметить, кроме того, что, как представлено на фиг. 9, в процессе формовки лапки 34-37 выполнены в открытом положении с так называемым наклоном наружу по отношению к оси фронтальной стенки 33. Ниже описано изготовление устройства для инъекции, а также объяснены соединения различных органов основных элементов со ссылкой на фиг. 11 а-11f. Первый этап состоит во внедрении стопорного кольца 24 внутрь заднего корпуса 9 защитного футляра 7 для выставления последнего напротив передней поверхности упомянутого заднего корпуса до тех пор, пока ребра 27 не войдут в упор против заплечика 20 (фиг. 11 а). Такое размещение возможно благодаря эластичности лапок 21 и форме передней поверхности 22b ребер 22, которые образуют скос,обеспечивающий преодоление упомянутых ребер. Стопорное кольцо 24 блокируется от вращения относительно заднего корпуса 9 за счет размещения ребер 27 в пазах 19. Второй этап состоит во внедрении спиральной пружины 42 внутрь стопорного кольца 24 и с выставлением пружины против передней поверхности кольца до тех пор, пока один из концов пружины не упрется в заплечик 31 (фиг. 11b). Третий этап состоит в сочленении корпуса 8 с задним корпусом посредством зажимного кольца 12 с канавкой 18 (фиг. 11 с). В течение этой операции пружина 42 автоматически сжата между заплечиками 10 а ребер 10 и заплечиком 31. Кроме того, передний корпус 8 и задний корпус заблокированы от относительного вращения за счет размещения выступов 13 в пазах 19. В конце этих трех операций, которые могут быть легко автоматизированы, получают полностью собранный защитный узел, внутрь которого может быть вставлен предварительно заполняемый шприц 1, который описывается ниже. В начале этого действия, как представлено на фиг. 11d, наконечник для зацепления 32 размещен на защитном колпачке 3 шприца 1, который на этой стадии лишен штока поршня 5. Во 10 время этого размещения лапки 34-37 наконечника для зацепления 32 начинают располагаться вокруг защитного колпачка 3 без риска сломать колпачок и повредить иглу 2 и/или нарушить герметичность. Шприц 1, поддерживаемый наконечником для зацепления 32, вводится в задний корпус 9 защитного футляра 7 до тех пор, пока воротничок 1b не заблокируется между ребрами 29 и заплечиком 31 (фиг. 11 е). Это введение обеспечивается благодаря свойству ребер 29 деформироваться и благодаря форме скоса задней поверхности 29 а этих ребер 29, что обеспечивает преодоление последних посредством воротничка 1b. Кроме того, во время этого введения наконечник для зацепления 32 сжимается на защитном колпачке 3 при прохождении его выпуклостей 40 на уровне откоса 15 делимого участка 8b и воротничка 50. Проход облегчен за счет формы откоса передней части 40b упомянутых выпуклостей. Как представлено на фиг. 1, во время сжатия зацепы 38 и 39 проникают в защитный колпачок 3 вниз по стеклянному конусу, который классическим образом поддерживает передний носик классического шприца 1, предназначенного обеспечивать герметичность. Весь риск поломки защитного колпачка 3 и повреждения иглы 2 и/или нарушения герметичности устранен. Как только этот этап выполнен, наконечник для зацепления 32 и защитный футляр 7 блокируются от относительного вращения путем соединения их соответствующих отметок 16 и 41. Кроме того, с одной стороны, защитный колпачок 3 заблокирован от вращения по отношению к наконечнику для зацепления 32 за счет проникновения в него зацепов 38 и 39 и, с другой стороны, наконечник для зацепления 32,защитный футляр 7 и стопорное кольцо 24 заблокированы от вращения так, как это описано выше. Последний этап, представленный на фиг. 11f, состоит в соединении классическим образом штока поршня 5 с поршнем 4. В результате получено устройство для инъекции, готовое к использованию. Использование устройства описано со ссылкой на фиг. 12-14. Во-первых, так, как представлено на фиг. 12, начальный этап состоит в разрушении хрупкой зоны 14, приведении во вращение делимого участка 8b и снятии его. Во время движения узел элементов (защитный колпачок 3, защитный футляр 7, стопорное кольцо 24) заблокирован от относительного вращения; защитный колпачок 3 поворачивается, облегчая свой сдвиг, затем наконечник 32 блокируется от поступательного перемещения по отношению к отделяемому участку 8b за счет упора выпуклости 40 в заплечик 17 таким бразом, что защитный колпачок 3 удаляется одновременно с на 11 конечником для зацепления 32 и упомянутым отделяемым участком. Теперь инъекция может быть выполнена классическим образом путем воздействия на кнопку 6 и воротничок 23 для опоры кольца. В конце инъекции, как это представлено на фиг. 13, профилированный край 6 а кнопки 6 соединяется с профилированным краем 26 а лапок 26 стопорного кольца 24, вызывая радиальную деформацию внутрь этих лапок 26 до освобождения ребер 27. Необходимо заметить, что ребра 27 расположены в промежуточном положении на лапках 26, при этом последние содержат в себе задний скос упомянутых ребер, что позволяет снивелировать допуски изготовления шприца 1 и гарантировать выдачу полной дозы раствора. Как представлено на фиг. 14, как только инъекция окончена и усилие на кнопку 6 снято,стопорное кольцо 24 под действием пружины 42 вновь движется внутрь защитного футляра 7,увлекая за собой шприц 1 до тех пор, пока ребра 28 не преодолеют скос 22b ребер 22 и не заблокируются между упомянутыми ребрами 22 и заплечиком 20, препятствуя повторному использованию устройства для инъекции. Передний корпус 8 защитного футляра 7 выполнен преимущественно из полупрозрачного материала для наблюдения за шприцем 1. Задний корпус 9 защитного футляра выполнен из непрозрачного материала для закрытия от пользователя и пациента механизма приведения в действие. Стопорное кольцо 24 выполнено из материала, цвет которого отличается от цвета заднего корпуса 9, что позволяет немедленного опознать уже использованное устройство инъекции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для инъекции одноразового пользования, содержащее шприц (1), снабженный передним носиком (1 а), несущим иглу (2) для инъекции, и задним воротничком (1b), и имеющий камеру, заполненную дозой раствора для инъекции, закрытую поршнем (4), соединенным с одним из концов штока поршня (5),противоположный конец которого снабжен кнопкой (6), отличающееся тем, что оно имеет защитное приспособление после использования шприца (1), содержащее защитный футляр (7), выполненный из двух трубчатых корпусов (8, 9), называемых передним и задним корпусами, эти корпуса снабжены средствами соединения (12, 18), позволяющими соединить их по длине один за другим, передний корпус (8) имеет диаметр,соизмеримый с диаметром шприца (1), и длину,обеспечивающую возможность частичного размещения в нем шприца, задний корпус (9) имеет диаметр, превышающий диаметр воротничка(1b) шприца, и содержит приспособления для опоры пальцев (23),кольцо (24), расположенное в заднем корпусе (9) и имеющее средства (29, 31) блокировки воротничка (1b) шприца (1), позволяющие ввести упомянутый шприц (1) для обеспечения выставления иглы напротив заднего корпуса (9) защитного футляра (7),при этом кольцо (24) и задний корпус (9) содержат первые средства относительной блокировки поступательного перемещения (20, 22, 27),позволяющие ввести упомянутое кольцо в задний корпус для его размещения напротив поверхности соединения последнего с передним корпусом (8) и определяющие первую позицию блокировки, называемую инъекцией, позволяющую вводить инъекции 1 раз собранным устройством для инъекции,вторые средства относительной блокировки поступательного перемещения (20, 22, 28),определяющие вторую позицию блокировки,называемую защитой после использования, достигаемую после скольжения кольца (24) назад,внутрь заднего корпуса (9), при этом игла для инъекции (2) размещается в переднем корпусе(8),причем кольцо (24) и передний корпус (8) снабжены средствами упора (10 а, 31), способными удержать упругие средства (42), сжатые в первой позиции блокировки инъекции,и кольцо (24) или задний корпус (9) содержат одну заднюю часть (26), радиально деформируемую и несущую первые средства блокировки поступательного перемещения (27),подвергаемые деформированию кнопкой (6) штока поршня (5) в конце хода последнего, чтобы освободить первые средства блокировки и обеспечить перемещение кольца (24) во вторую позицию блокировки защиты после использования. 2. Устройство для инъекции по п.1, отличающееся тем, что кольцо (24) выполнено из материала, цвет которого отличается от цвета защитного футляра (7). 3. Устройство для инъекции по одному из пп.1 или 2, отличающееся тем, что передний корпус (8) защитного футляра (7) выполнен из полупрозрачного материала. 4. Устройство для инъекции по одному из пп. с 1 по 3, отличающееся тем, что задний корпус (9) защитного футляра (7) выполнен из непрозрачного материала. 5. Устройство для инъекции по одному из предыдущих пунктов, отличающееся тем, что средства соединения переднего (8) и заднего (9) корпусов защитного футляра (7) содержат внутреннюю кольцевую канавку (18), выполненную в заднем корпусе (9), и зажимное наружное кольцо (12), расположенное на переднем корпусе (8). 13 6. Устройство для инъекции по одному из предыдущих пунктов, отличающееся тем, что средства блокировки поступательного перемещения кольца (24) и заднего корпуса (9) защитного футляра (7) содержат по меньшей мере, один внутренний продольный паз (19), выполненный в заднем корпусе (9), удлиняемый канавкой (20, 22) задней блокировки,для каждого продольного паза (19) две отметки задней (27) и передней (28) блокировки,выполненные на кольце (24) и приспособленные для скольжения в упомянутом пазу и размещения в блокировочной канавке. 7. Устройство для инъекции по п.6, отличающееся тем, что каждая блокировочная канавка состоит из щели, выполненной в периферийной стенке заднего корпуса (9), ограниченной сзади внутренним заплечиком (20) и спереди внутренней отметкой (22) в форме асимметричного зуба, снабженного передней наклонной поверхностью (22b) и расположенного на деформируемом язычке (21), выполненном в периферийной стенке заднего корпуса (9). 8. Устройство для инъекции по одному из пп.6 или 7, отличающееся тем, что передний корпус (8) защитного футляра (7) для каждого продольного паза (19) заднего корпуса (9) содержит наружный выступ (13) для размещения в упомянутом пазу. 9. Устройство для инъекции по одному из предыдущих пунктов, отличающееся тем, что средства блокировки воротничка (1b) шприца 14 нюю заднюю отметку (29), выполненную в кольце (24) и состоящую из одного асимметричного зуба, снабженного задней наклонной поверхностью (29 а) и внутренним передним заплечиком (31), выполненным в кольце (24) на расстоянии от каждой отметки (29), эквивалентном толщине упомянутого воротничка. 10. Устройство для инъекции по п.9, отличающееся тем, что средства упора упругих средств (42) содержат заплечик (31), выполненный в кольце (24), и внутренний заплечик (10 а),выполненный в переднем корпусе (8) на уровне задней части (8 а) последнего с внутренним диаметром, превышающим его обычный внутренний диаметр. 11. Устройство для инъекции по одному из пп.6 или 7, отличающееся тем, что деформируемые части, несущие первые органы блокировки поступательного перемещения, состоят из двух лапок (26), радиально деформируемых и являющихся продолжением кольца (24), сзади на каждой из которых расположена задняя блокировочная отметка (27). 12. Устройство для инъекции по п.11, отличающееся тем, что каждая блокировочная отметка (27) расположена на промежуточной позиции по длине лапки (26). 13. Устройство для инъекции по одному из пп.11 или 12, отличающееся тем, что кнопка (6) штока поршня (5) выполнена в форме чашки,снабженной краем (6 а) скошенного профиля, а каждая лапка (26) имеет заднюю грань (26 а) дополнительного скошенного профиля.
