Система, конструкция и способ крепления броневой плиты

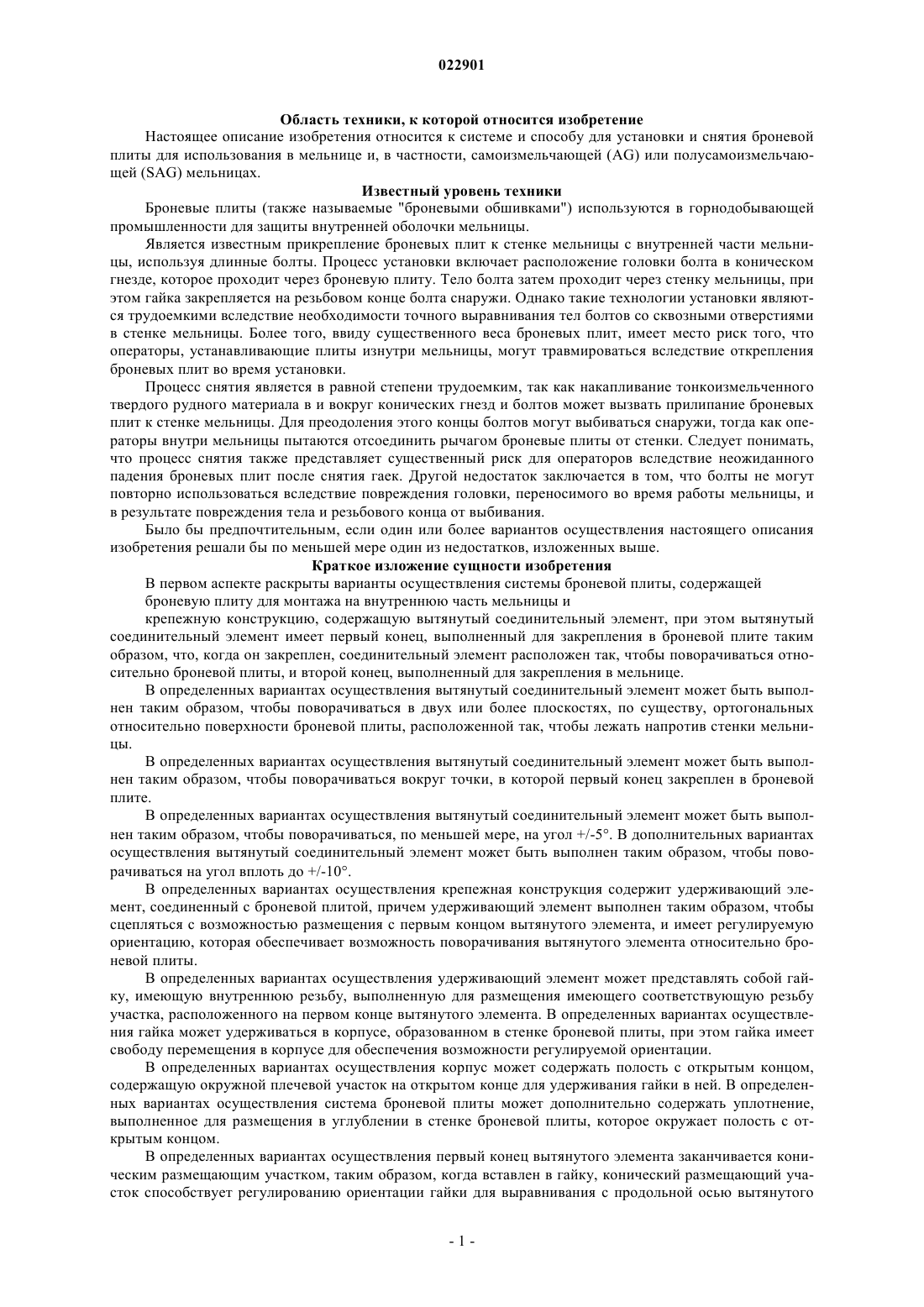

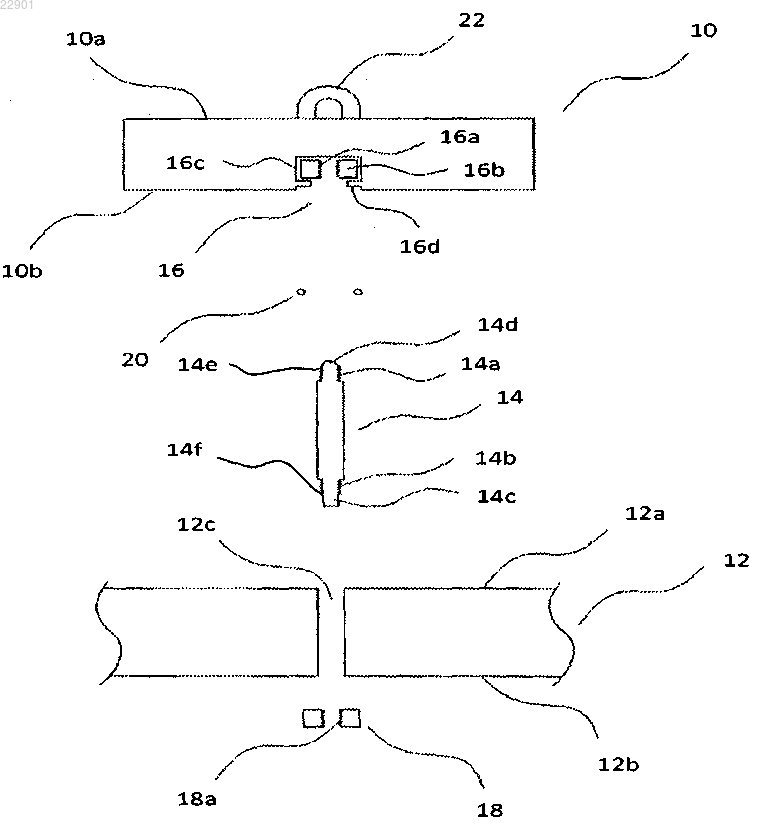

СИСТЕМА, КОНСТРУКЦИЯ И СПОСОБ КРЕПЛЕНИЯ БРОНЕВОЙ ПЛИТЫ В изобретении система броневой плиты содержит броневую плиту для монтажа на внутреннюю часть мельницы. Крепежная конструкция содержит вытянутый соединительный элемент, имеющий первый конец, выполненный для закрепления в броневой плите таким образом, что, когда он закреплен, соединительный элемент расположен так, чтобы поворачиваться относительно броневой плиты. Второй конец вытянутого соединительного элемента закрепляется в мельнице. Фернандес Рикардо Франциско Доберти (CL) Медведев В.Н. (RU) Область техники, к которой относится изобретение Настоящее описание изобретения относится к системе и способу для установки и снятия броневой плиты для использования в мельнице и, в частности, самоизмельчающей (AG) или полусамоизмельчающей (SAG) мельницах. Известный уровень техники Броневые плиты (также называемые "броневыми обшивками") используются в горнодобывающей промышленности для защиты внутренней оболочки мельницы. Является известным прикрепление броневых плит к стенке мельницы с внутренней части мельницы, используя длинные болты. Процесс установки включает расположение головки болта в коническом гнезде, которое проходит через броневую плиту. Тело болта затем проходит через стенку мельницы, при этом гайка закрепляется на резьбовом конце болта снаружи. Однако такие технологии установки являются трудоемкими вследствие необходимости точного выравнивания тел болтов со сквозными отверстиями в стенке мельницы. Более того, ввиду существенного веса броневых плит, имеет место риск того, что операторы, устанавливающие плиты изнутри мельницы, могут травмироваться вследствие открепления броневых плит во время установки. Процесс снятия является в равной степени трудоемким, так как накапливание тонкоизмельченного твердого рудного материала в и вокруг конических гнезд и болтов может вызвать прилипание броневых плит к стенке мельницы. Для преодоления этого концы болтов могут выбиваться снаружи, тогда как операторы внутри мельницы пытаются отсоединить рычагом броневые плиты от стенки. Следует понимать,что процесс снятия также представляет существенный риск для операторов вследствие неожиданного падения броневых плит после снятия гаек. Другой недостаток заключается в том, что болты не могут повторно использоваться вследствие повреждения головки, переносимого во время работы мельницы, и в результате повреждения тела и резьбового конца от выбивания. Было бы предпочтительным, если один или более вариантов осуществления настоящего описания изобретения решали бы по меньшей мере один из недостатков, изложенных выше. Краткое изложение сущности изобретения В первом аспекте раскрыты варианты осуществления системы броневой плиты, содержащей броневую плиту для монтажа на внутреннюю часть мельницы и крепежную конструкцию, содержащую вытянутый соединительный элемент, при этом вытянутый соединительный элемент имеет первый конец, выполненный для закрепления в броневой плите таким образом, что, когда он закреплен, соединительный элемент расположен так, чтобы поворачиваться относительно броневой плиты, и второй конец, выполненный для закрепления в мельнице. В определенных вариантах осуществления вытянутый соединительный элемент может быть выполнен таким образом, чтобы поворачиваться в двух или более плоскостях, по существу, ортогональных относительно поверхности броневой плиты, расположенной так, чтобы лежать напротив стенки мельницы. В определенных вариантах осуществления вытянутый соединительный элемент может быть выполнен таким образом, чтобы поворачиваться вокруг точки, в которой первый конец закреплен в броневой плите. В определенных вариантах осуществления вытянутый соединительный элемент может быть выполнен таким образом, чтобы поворачиваться, по меньшей мере, на угол +/-5. В дополнительных вариантах осуществления вытянутый соединительный элемент может быть выполнен таким образом, чтобы поворачиваться на угол вплоть до +/-10. В определенных вариантах осуществления крепежная конструкция содержит удерживающий элемент, соединенный с броневой плитой, причем удерживающий элемент выполнен таким образом, чтобы сцепляться с возможностью размещения с первым концом вытянутого элемента, и имеет регулируемую ориентацию, которая обеспечивает возможность поворачивания вытянутого элемента относительно броневой плиты. В определенных вариантах осуществления удерживающий элемент может представлять собой гайку, имеющую внутреннюю резьбу, выполненную для размещения имеющего соответствующую резьбу участка, расположенного на первом конце вытянутого элемента. В определенных вариантах осуществления гайка может удерживаться в корпусе, образованном в стенке броневой плиты, при этом гайка имеет свободу перемещения в корпусе для обеспечения возможности регулируемой ориентации. В определенных вариантах осуществления корпус может содержать полость с открытым концом,содержащую окружной плечевой участок на открытом конце для удерживания гайки в ней. В определенных вариантах осуществления система броневой плиты может дополнительно содержать уплотнение,выполненное для размещения в углублении в стенке броневой плиты, которое окружает полость с открытым концом. В определенных вариантах осуществления первый конец вытянутого элемента заканчивается коническим размещающим участком, таким образом, когда вставлен в гайку, конический размещающий участок способствует регулированию ориентации гайки для выравнивания с продольной осью вытянутого элемента. В определенных вариантах осуществления конический размещающий участок может иметь форму усеченного конуса. В определенных вариантах осуществления системы броневой плиты как корпус, так и гайка могут иметь квадратный профиль в поперечном сечении. В определенных вариантах осуществления второй конец вытянутого элемента может быть расположен таким образом, чтобы проходить через стенку мельницы, и содержит резьбовой участок для закрепления в крепежной гайке. В определенных вариантах осуществления второй конец может дополнительно содержать размещающий инструмент участок для способствования завинчиванию вытянутого элемента в и из удерживающей гайки броневой плиты. Во втором аспекте раскрыты варианты осуществления крепежной конструкции для броневой плиты для монтажа на внутреннюю часть мельницы, при этом крепежная конструкция содержит вытянутый соединительный элемент, имеющий первый конец, выполненный для закрепления в броневой плите таким образом, что, когда он закреплен, соединительный элемент расположен так, чтобы поворачиваться относительно броневой плиты, и второй конец, выполненный для закрепления в мельнице. В определенных вариантах осуществления крепежная конструкция может дополнительно содержать удерживающий элемент для соединения с броневой плитой и выполненный для сцепления с возможностью размещения с первым концом вытянутого элемента, при этом удерживающий элемент имеет регулируемую ориентацию, которая обеспечивает возможность поворачивания вытянутого элемента относительно броневой плиты. В определенных вариантах осуществления удерживающий элемент может представлять собой гайку, имеющую внутреннюю резьбу, выполненную для размещения имеющего соответствующую резьбу участка, расположенного на первом конце вытянутого элемента. В определенных вариантах осуществления, при использовании, гайка может удерживаться в корпусе, образованном в стенке броневой плиты,при этом гайка имеет свободу перемещения в корпусе для обеспечения возможности регулируемой ориентации. В определенных вариантах осуществления крепежная конструкция может дополнительно содержать уплотнение, выполненное, при использовании, для размещения в углублении в стенке броневой плиты, которое, по меньшей мере, частично окружает полость с открытым концом. В определенных вариантах осуществления первый конец вытянутого элемента может заканчиваться коническим размещающим участком, таким образом, когда вставлен в гайку, конический размещающий участок способствует регулированию ориентации гайки для выравнивания с продольной осью вытянутого элемента. В определенных вариантах осуществления конический размещающий участок может иметь форму усеченного конуса. В определенных вариантах осуществления как корпус, так и гайка могут иметь квадратные окружные профили. В определенных вариантах осуществления второй конец вытянутого элемента может быть расположен таким образом, чтобы проходить через стенку мельницы, и содержит резьбовой участок для закрепления в крепежной гайке. В определенных вариантах осуществления второй конец может дополнительно содержать размещающий инструмент участок для способствования завинчиванию вытянутого элемента в и из удерживающей гайки броневой плиты. В третьем аспекте раскрыты варианты осуществления броневой плиты для мельницы, содержащей тело, имеющее противолежащую стенку; и удерживающий элемент, соединенный с телом и выполненный для сцепления с возможностью размещения с первым концом вытянутого соединительного элемента, выполненного для соединения с мельницей, при этом удерживающий элемент имеет регулируемую ориентацию относительно противолежащей стенки, которая обеспечивает возможность поворачивания вытянутого соединительного элемента относительно броневой плиты при использовании. В определенных вариантах осуществления удерживающий элемент может представлять собой гайку, имеющую внутреннюю резьбу, выполненную, при использовании, для размещения имеющего соответствующую резьбу участка, расположенного на первом конце вытянутого элемента. В определенных вариантах осуществления тело может дополнительно содержать полость с открытым концом, образованную в противолежащей стенке и имеющую окружной плечевой участок на открытом конце для удерживания гайки в ней, при этом, при использовании, гайка выполнена для закрепления на первом конце вытянутого соединительного элемента. В определенных вариантах осуществления броневая плита может дополнительно содержать углубленный размещающий участок, окружающий полость с открытым концом, для размещения уплотнения. В определенных вариантах осуществления как корпус, так и гайка могут иметь квадратные окружные профили. В четвертом аспекте раскрыты варианты осуществления мельницы, которая может содержать систему броневой плиты первого аспекта, крепежную конструкцию второго аспекта или броневую плиту третьего аспекта. В пятом аспекте раскрыты варианты осуществления способа установки системы броневой плиты первого аспекта, при этом способ содержит установку броневой плиты на секцию стенки мельницы таким образом, что второй конец вытянутого элемента располагается рядом со сквозным отверстием, образованным в ней; регулирование ориентации вытянутого соединительного элемента таким образом, что продольная ось вытянутого соединительного элемента выровнена со сквозным отверстием; и,как только выровнены, прохождение второго конца через сквозное отверстие для закрепления снаружи стенки мельницы. Другие аспекты, признаки и преимущества станут очевидными из следующего подробного описания при рассмотрении совместно с прилагаемыми чертежами, которые являются частью настоящего описания изобретения и на которых показаны в качестве примера идеи раскрытых изобретений. Краткое описание чертежей Прилагаемые чертежи способствуют пониманию различных вариантов осуществления. Фиг. 1 представляет собой вид спереди в разрезе с разнесением деталей системы броневой плиты в соответствии с определенными вариантами осуществления; на фиг. 2(а) и 2(b) показан вид спереди и сбоку в разрезе с разнесением деталей соответственно системы броневой плиты, показанной на фиг. 1; на фиг. 3(а) и 3(b) показан вид спереди и сбоку в разрезе частично в сборе соответственно системы броневой плиты, показанной на фиг. 1; на фиг. 4(а) и 4(b) показан вид спереди и сбоку в разрезе в сборе соответственно системы броневой плиты, показанной на фиг. 1, когда закреплена на стенке мельницы; фиг. 5 представляет собой вид спереди в разрезе определенных вариантов осуществления различных крепежных элементов броневой плиты, показывающий воображаемые линии А-А, В-В и С-С; и фиг. 6-8 представляют собой схематичные разрезы по линиям А-А, В-В и С-С, соответственно показанным на фиг. 5, когда крепежные элементы броневой плиты находятся в собранном состоянии. Подробное описание На фиг. 1 показан схематичный вид с разнесением деталей системы броневой плиты в соответствии с одним вариантом осуществления. Следует понимать, что броневая плита 10 используется для защиты внутренней поверхности 12 а стенки 12 мельницы, которая, при использовании, подвергается абразивному износу от различных твердых минеральных рудных материалов, циркулирующих в мельнице. Система содержит по меньшей мере одну броневую плиту 10, имеющую поверхность 10 а износа,которая постепенно изнашивается во время срока службы броневой плиты 10. На противоположной стороне броневой плиты 10 относительно поверхности 10 а износа имеется противолежащая поверхность 10b, которая расположена таким образом, чтобы размещаться в близко обращенном взаимном расположении с внутренней поверхностью 12 а стенки 12 мельницы, которая подлежит защите посредством броневой плиты 10. Система броневой плиты дополнительно содержит крепежную конструкцию, содержащую вытянутый соединительный элемент 14 в форме болта 14, имеющего первый конец 14 а для закрепления в броневой плите 10 таким образом, что, когда так закреплен, болт 14 располагается так, чтобы поворачиваться относительно броневой плиты 10 для способствования выравниванию болта 14 с соответствующими сквозными отверстиями 12 с в стенке мельницы во время установки (как будет описываться более подробно в последующих абзацах). Второй конец 14b болта 14 закрепляется в мельнице для прикрепления броневой плиты 10 к стенке 12 мельницы. В соответствии с вариантом осуществления, описанным здесь,каждая броневая плита 10 прикрепляется к стенке 12 мельницы, используя два болта 14, как наилучшим образом показано на виде спереди в разрезе фиг. 2. Разрез в сборе системы броневой плиты показан на фиг. 4. Более подробно, поворотное движение достигается посредством удерживающего элемента, соединенного с броневой плитой 10 и который располагается так, чтобы сцепляться с возможностью размещения с первым концом 14 а болта 14. Удерживающий элемент имеет регулируемую ориентацию относительно броневой плиты 10 и противолежащей поверхности 10b броневой плиты 10, что обеспечивает возможность поворачивания болта 14 вокруг точки, в которой болт 14 прикреплен к броневой плите 10. В показанном варианте осуществления удерживающий элемент имеет форму гайки 16, имеющей внутреннюю резьбу 16 а, которая выполнена для размещения имеющего соответствующую резьбу концевого участка 14 е болта 14. Гайка 16 размещается в полости 16 с, расположенной в броневой плите 10, которая имеет незначительно больший размер, чем гайка 16, таким образом обеспечивая возможность свободы перемещения в полости 16 с для обеспечения регулируемой ориентации. Полость 16 с открывается в противолежащую поверхность 10b броневой плиты 10 и содержит окружной плечевой участок 16d для удерживания гайки 16 в полости 16 с. Как гайка 16, так и полость 16 с имеют квадратный окружной профиль, который обеспечивает возможность поворачивания болта 14 в двух плоскостях, ортогональных относительно противолежащей поверхности 10b. Относительные размеры полости 16 с и гайки 16 выбираются таким образом, чтобы обеспечивать возможность поворачивания болта, по меньшей мере, на угол +/-5 в каждой из двух плоскостей и предпочтительно на угол +/-10. Это наилучшим образом показано на видах сбоку и спереди в разрезе фиг. 3. Следует понимать, что некруглый окружной профиль гайки 16 и полости 16 с также работает для предотвращения непреднамеренного раскручивания из резьбового сцепления с болтом 14 во время работы. Со ссылкой на фиг. 5-8 можно увидеть, что первый конец 14 а болта 14 заканчивается коническим размещающим участком 14d, который, когда вставлен в гайку 16, работает для регулирования ориентации гайки 16 для надлежащего выравнивания с болтом 14 во время установки. В показанном варианте осуществления, как наилучшим образом показано на фиг. 1, конический участок 14d имеет форму усеченного конуса и располагается непосредственно рядом с резьбовым участком 14 е. Следует понимать,что размещающий участок 14d может не только предпочтительно уменьшать время, необходимое для позиционирования и завинчивания резьбового конца 14 а в гайку 16, но также работать для защиты этих составных частей от повреждения в результате чрезмерно высоких нагрузок, прикладываемых к крепежной конструкции во время установки и снятия броневой плиты 10. Как ранее описано, стенка 12 содержит сквозное отверстие 12 с, которое проходит между внутренней поверхностью 12 а и внешней поверхностью 12b стенки 12 мельницы. Во время установки второй конец 14b болта 14 располагается таким образом, чтобы проходить через сквозное отверстие 12 с и наружу внешней поверхности 12b. Вторая гайка 18 располагается таким образом, чтобы навинчиваться на резьбовой участок 14f, расположенный на втором конце 14b, как наилучшим образом показано на фиг. 1 и 4. С конкретной ссылкой на фиг. 5 и 6 второй конец 14b обеспечен с размещающим инструмент участком 14 с, удаленным от резьбового участка 14f, для способствования завинчиванию и отвинчиванию болта 14 из гайки 16 броневой плиты посредством подходящего инструмента. Например, размещающий инструмент участок 14 с может иметь шестиугольный профиль, который обеспечивает возможность вращения болта, используя торцовый ключ или тому подобное. Следует понимать, что другие профили и инструменты в равной степени могут использоваться для способствования вращению болта 14. Уплотнение 20 располагается таким образом, чтобы размещаться, при использовании, в углублении(таком как окружное плечо), окружающем полость 16 с на противолежащей поверхности 10b броневой плиты 10 (см., в частности, фиг. 1 и 4). Уплотнение 20 предпочтительно может предохранять сквозные отверстия 12 с, образованные в стенке 12 мельницы, от загрязнения мелкозернистыми материалами во время операции измельчения, в свою очередь, защищая болт 14 и обеспечивая возможность его повторного использования. В соответствии с показанным вариантом осуществления система дополнительно содержит ручки 22, которые имеют петлеобразную форму и прикреплены к поверхности 10 а износа броневой плиты 10. Ручки 22 предпочтительно имеют форму для захватывания машиной, такой как автоматизированный подъемный инструмент или механизированный робот (не показано), которая обеспечена для содействия манипулированию и установке броневых плит. Два альтернативных способа установки системы броневой плиты в соответствии с определенными вариантами осуществления изложены ниже. Способ установки А. На первом этапе первый резьбовой конец 14 а болта 14 завинчивается в резьбу 16 а гайки 16. Затем манипуляционный робот захватывает ручки 22 и приводит второй конец 14b болта 14 в непосредственную близость к сквозному отверстию 12 с, образованному в стенке 12 мельницы. Второй конец 14b болта 14 затем поворачивается для выравнивания со сквозным отверстием 12 с (например, посредством оператора). Как только выровнены, робот толкает броневую плиту 10 к поверхности 12 а стенки 12, побуждая второй конец 14b проходить через сквозное отверстие 12 с и наружу внешней поверхности 12b. Затем броневая плита прикрепляется к стенке 12 мельницы посредством навинчивания второй гайки 18 на резьбовой конец 14f для приведения второй гайки 18 в контакт с внешней поверхностью 12b стенки 12 мельницы. Способ установки В. Манипуляционный робот захватывает ручки 22 и приводит полость 16 с в относительную близость к сквозным отверстиям 12 с, образованным в стенке 12 мельницы. Направляющие (либо установленные на стенке 12 мельницы, либо броневой плите 10) могут дополнительно использоваться для более точного направления робота. Болт 14 затем проходит через отверстия 12 с снаружи мельницы с коническим направляющим участком 14d, работающим для регулирования ориентации гайки 16 таким образом, что резьба 16 а гайки надлежащим образом выравнивается с резьбовым концом 14 е болта 14. Затем подходящий инструмент прикрепляется к размещающему инструмент участку 14 с для завинчивания болта 14 в совпадении с гайкой 16 посредством вращающего действия, предпринимающегося снаружи мельницы. Вторая гайка 18 затем навинчивается на резьбовой участок 14f таким же образом, описанным выше. Теперь будет описываться процесс снятия броневой плиты 10. На первом этапе вторая гайка 18 отвинчивается снаружи мельницы. По-прежнему снаружи мельницы резьбовой участок 14 е болта 14 отвинчивается из гайки 16, используя подходящий инструмент, соединенный с размещающим инструмент участком 14 с. Сила тяжести затем действует на броневую плиту 10, побуждая ее падать внутрь мельницы. В случае того, что броневые плиты слиплись со стенкой во время работы, они могут быть освобождены, используя подходящий ударный инструмент, конец которого вводится через сквозные отверстия 12 с для прикладывания ударяющей ударной силы на броневую плиту 10. Следует понимать, что посредством поворачиваемой крепежной конструкции выравнивание броневых плит может быстро выполняться, уменьшая общее время, требуемое на установку броневых плит, по сравнению с известными конструкциями. Кроме того, конфигурация двойного резьбового конца соединительного болта обеспечивает возможность освобождения броневых плит от стенки мельницы, не требуя помощи со стороны операторов внутри мельницы, таким образом существенно увеличивая безопасность оператора. В вышеприведенном описании определенных вариантов осуществления специальная терминология была использована с целью ясности. Однако описание изобретения не подразумевается быть ограниченным на конкретных терминах, таким образом выбранных, и следует понимать, что каждый конкретный термин включает в себя другие технические эквиваленты, которые работают аналогичным образом, чтобы осуществлять аналогичную техническую задачу. Термины, такие как "верхний" и "нижний", "выше" и"ниже" и тому подобное, используются в качестве удобных слов для обеспечения ссылочных точек и их не следует интерпретировать в качестве ограничивающих терминов. В этом описании изобретения слово "содержащий" следует понимать в его "открытом" смысле, то есть в смысле "включающий в себя", и, таким образом, не ограничено на его "закрытом смысле", который представляет собой смысл "состоящий только из". Соответствующее значение следует приписывать к соответствующим словам "содержат", "содержащийся" и "содержит", где они появляются. Предшествующее описание обеспечено относительно нескольких вариантов осуществления, которые могут разделять общие характеристики и признаки. Следует понимать, что один или более признаков какого-либо одного варианта осуществления могут быть объединяемыми с одним или более признаками других вариантов осуществления. Кроме того, какой-либо один признак или комбинация признаков в любом из вариантов осуществления может составлять дополнительные варианты осуществления. Кроме того, вышеприведенное описывает только некоторые варианты осуществления изобретений,и альтернативы, модификации, дополнения и/или изменения могут быть выполнены относительно них,не выходя за пределы объема и идеи раскрытых вариантов осуществления, при этом варианты осуществления являются иллюстративными и неограничивающими. Более того, изобретения были описаны во взаимосвязи с теми, которые в настоящее время считаются наиболее практическими и предпочтительными вариантами осуществления, следует понимать, что изобретение не следует ограничивать на раскрытых вариантах осуществления, а, наоборот, подразумевается охватывать различные модификации и эквивалентные конструкции, включенные в идею и объем изобретений. Также различные варианты осуществления, описанные выше, могут быть осуществлены в сочетании с другими вариантами осуществления, например аспекты одного варианта осуществления могут объединяться с аспектами другого варианта осуществления для осуществления еще других вариантов осуществления. Более того, каждый независимый признак или составная часть какой-либо данной сборки может составлять дополнительный вариант осуществления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для крепления броневой плиты, содержащая броневую плиту для монтажа на внутреннюю часть мельницы с крепежной конструкцией, состоящей из вытянутого соединительного элемента для вставки в отверстие в стенке мельницы, имеющего первый резьбовой конец и второй конец для сцепления со стенкой мельницы; гайку, удерживаемую в полости с открытым концом, расположенной в противолежащей стенке мельницы поверхности броневой плиты, и выполненную для резьбового размещения первого резьбового конца вытянутого соединительного элемента для прикрепления к ней, причем гайка установлена с возможностью поворота с регулируемой ориентацией в полости для способствования резьбовому размещению первого резьбового конца вытянутого соединительного элемента, при этом, когда гайка прикреплена к первому резьбовому концу вытянутого резьбового элемента, вытянутый элемент имеет возможность поворачиваться, по меньшей мере, на угол +/-5 относительно противолежащей стенке мельницы поверхности. 2. Система по п.1, в которой вытянутый элемент выполнен таким образом, чтобы поворачиваться в двух или более плоскостях, по существу, ортогональных относительно противолежащей стенке мельницы поверхности. 3. Система по п.1 или 2, в которой вытянутый элемент выполнен таким образом, чтобы поворачиваться на угол +/-10 относительно противолежащей стенке мельницы поверхности. 4. Система по любому из пп.1-3, в которой гайка имеет внутреннюю резьбу, которая соответствует резьбе первого конца вытянутого элемента. 5. Система по любому из пп.1-4, в которой полость с открытым концом содержит окружной плече-5 022901 вой участок на открытом конце для удерживания гайки в ней. 6. Система по любому из пп.1-5, дополнительно содержащая уплотнение, выполненное для размещения в углублении в противолежащей стенке мельницы поверхности и которое, по меньшей мере, частично окружает полость с открытым концом. 7. Система по любому из пп.1-6, в которой первый конец вытянутого элемента заканчивается коническим размещающим участком, таким образом, когда вставлен в гайку, конический размещающий участок способствует регулированию ориентации гайки для выравнивания с продольной осью вытянутого элемента. 8. Система броневой плиты по п.7, в которой конический размещающий участок имеет форму усеченного конуса. 9. Система броневой плиты по любому из пп.1-8, в которой как полость, так и гайка имеют квадратный профиль в поперечном сечении. 10. Система броневой плиты по любому из пп.1-9, в которой второй конец вытянутого элемента содержит участок головки для сцепления с внешней поверхностью стенки мельницы. 11. Система броневой плиты по любому из пп.1-10, в которой второй конец дополнительно содержит участок для размещения инструмента для способствования завинчиванию первого резьбового конца вытянутого элемента в и из удерживающей гайки. 12. Крепежная конструкция для броневой плиты для монтажа на внутренней части мельницы для системы по пп.1-11, содержащая гайку, предназначенную для размещения в полости с открытым концом,расположенной в противолежащей стенке мельницы поверхности броневой плиты, и выполненную для резьбового размещения резьбового концевого участка вытянутого соединительного элемента, который, в свою очередь, выполнен для прикрепления к стенке мельницы, причем гайка установлена с возможностью поворота с регулируемой ориентацией в полости для способствования резьбовому размещению первого резьбового конца вытянутого соединительного элемента, при этом, когда гайка прикреплена к первому резьбовому концу вытянутого резьбового элемента, вытянутый элемент имеет возможность поворачиваться, по меньшей мере, на угол +/-5 относительно противолежащей стенке мельницы поверхности. 13. Крепежная конструкция по п.12, в которой вытянутый элемент выполнен таким образом, чтобы поворачиваться в двух или более плоскостях, по существу, ортогональных относительно противолежащей стенке мельницы поверхности. 14. Крепежная конструкция по п.12 или 13, в которой вытянутый элемент выполнен таким образом,чтобы поворачиваться на угол +/-10 относительно противолежащей стенке мельницы поверхности. 15. Крепежная конструкция по любому из пп.12-14, в которой полость с открытым концом содержит окружной плечевой участок на открытом конце для удерживания гайки в ней. 16. Крепежная конструкция по любому из пп.12-15, дополнительно содержащая уплотнение, выполненное для размещения, при использовании, в углублении в противолежащей стенке мельницы поверхности и которое, по меньшей мере, частично окружает полость с открытым концом. 17. Крепежная конструкция по любому из пп.12-16, в которой как полость, так и гайка имеют квадратные окружные профили. 18. Броневая плита для монтажа на внутреннюю часть мельницы для системы по пп.1-11, содержащая тело, имеющее противолежащую стенке мельницы поверхность; и крепежную конструкцию, содержащую гайку, удерживаемую в полости с открытым концом, расположенной в противолежащей стенке мельницы поверхности, и выполненную для резьбового размещения резьбового концевого участка вытянутого соединительного элемента, который, в свою очередь, выполнен для прикрепления к стенке мельницы, причем гайка установлена с возможностью поворота с регулируемой ориентацией в полости для способствования резьбовому размещению первого резьбового конца вытянутого соединительного элемента, при этом, когда гайка прикреплена к первому резьбовому концу вытянутого резьбового элемента, вытянутый элемент имеет возможность поворачиваться, по меньшей мере, на угол +/-5 относительно противолежащей стенке мельницы поверхности. 19. Броневая плита по п.18, в которой полость с открытым концом имеет окружной плечевой участок на открытом конце для удерживания гайки в ней. 20. Броневая плита по п.19, дополнительно содержащая углубленный размещающий участок, окружающий полость с открытым концом, для монтажа уплотнения. 21. Броневая плита по любому из пп.18-20, в которой как полость, так и гайка имеют квадратные окружные профили. 22. Мельница, содержащая систему крепления броневой плиты, крепежную конструкцию или броневую плиту по любому из пп.1-21. 23. Способ установки системы крепления броневой плиты по любому из пп.1-11, в котором устанавливают броневую плиту на секции стенки мельницы таким образом, что полость с открытым концом располагается рядом со сквозным отверстием, образованным в стенке мельницы; вставляют первый конец вытянутого соединительного элемента через сквозное отверстие снаружи стенки мельницы для вставки в гайку; и,как только он вставлен, завинчивают вытянутый соединительный элемент в гайку снаружи стенки мельницы до тех пор, пока броневая плита не прикрепится к секции стенки мельницы.
