Устройство для рефлексотерапии

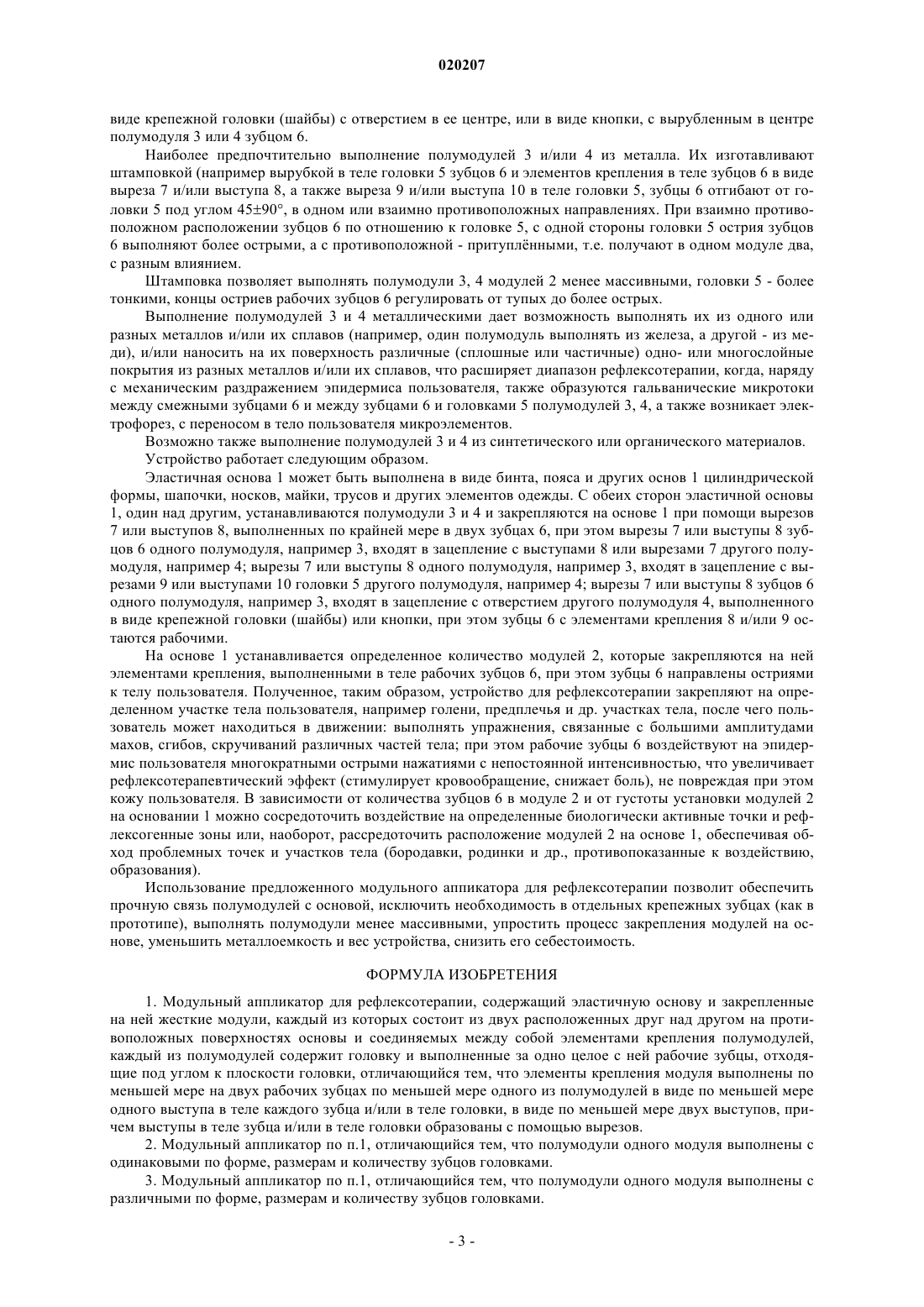

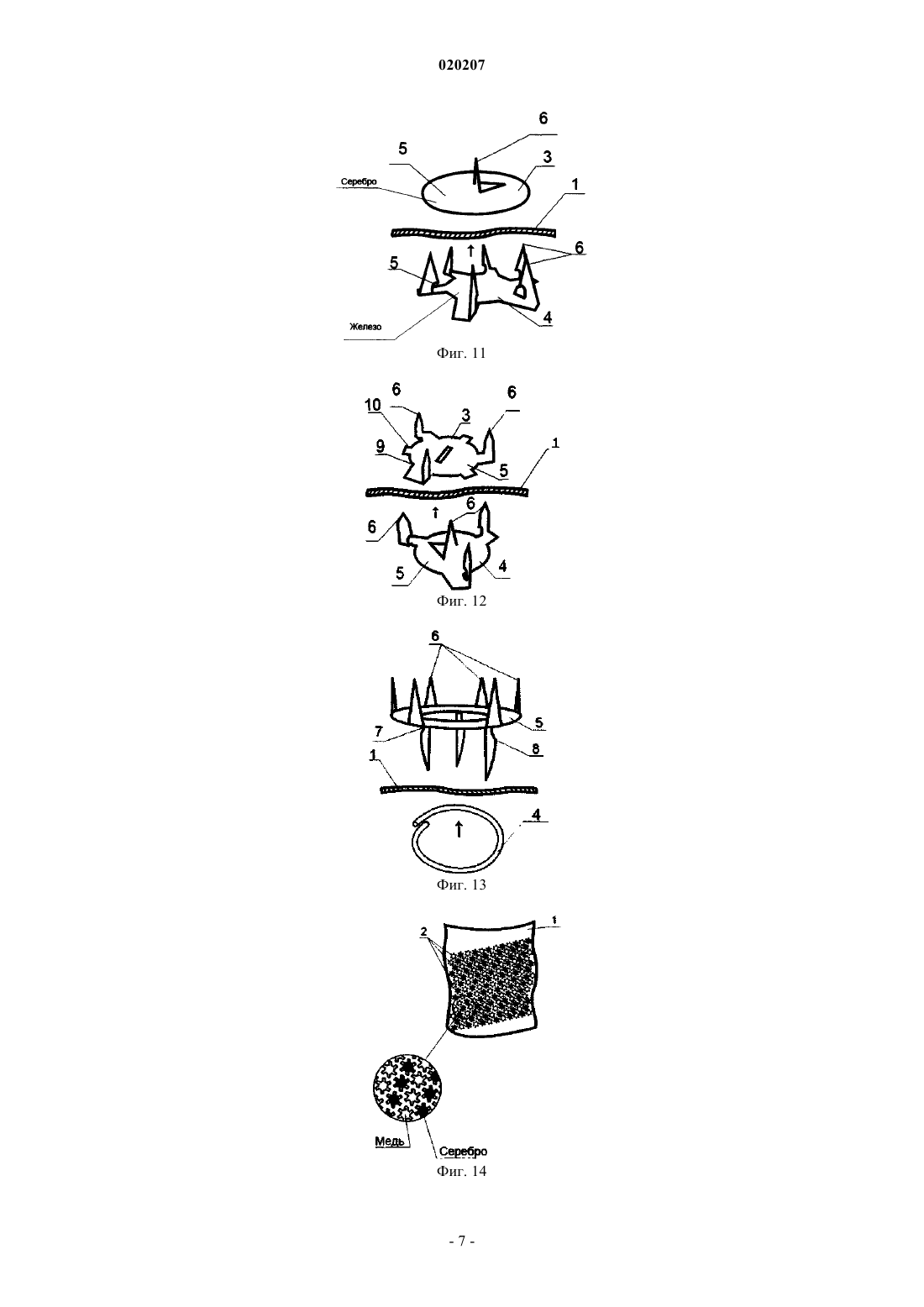

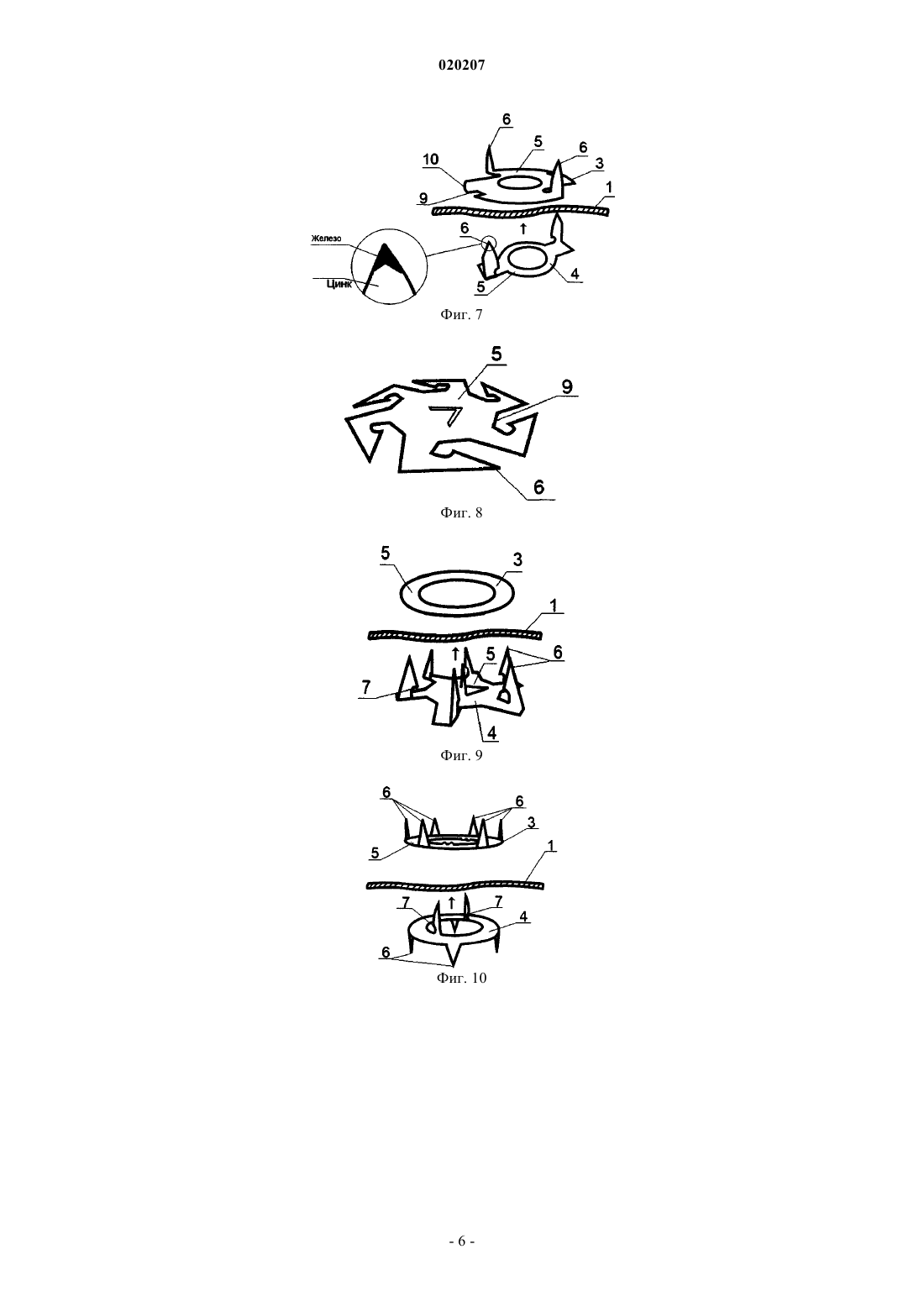

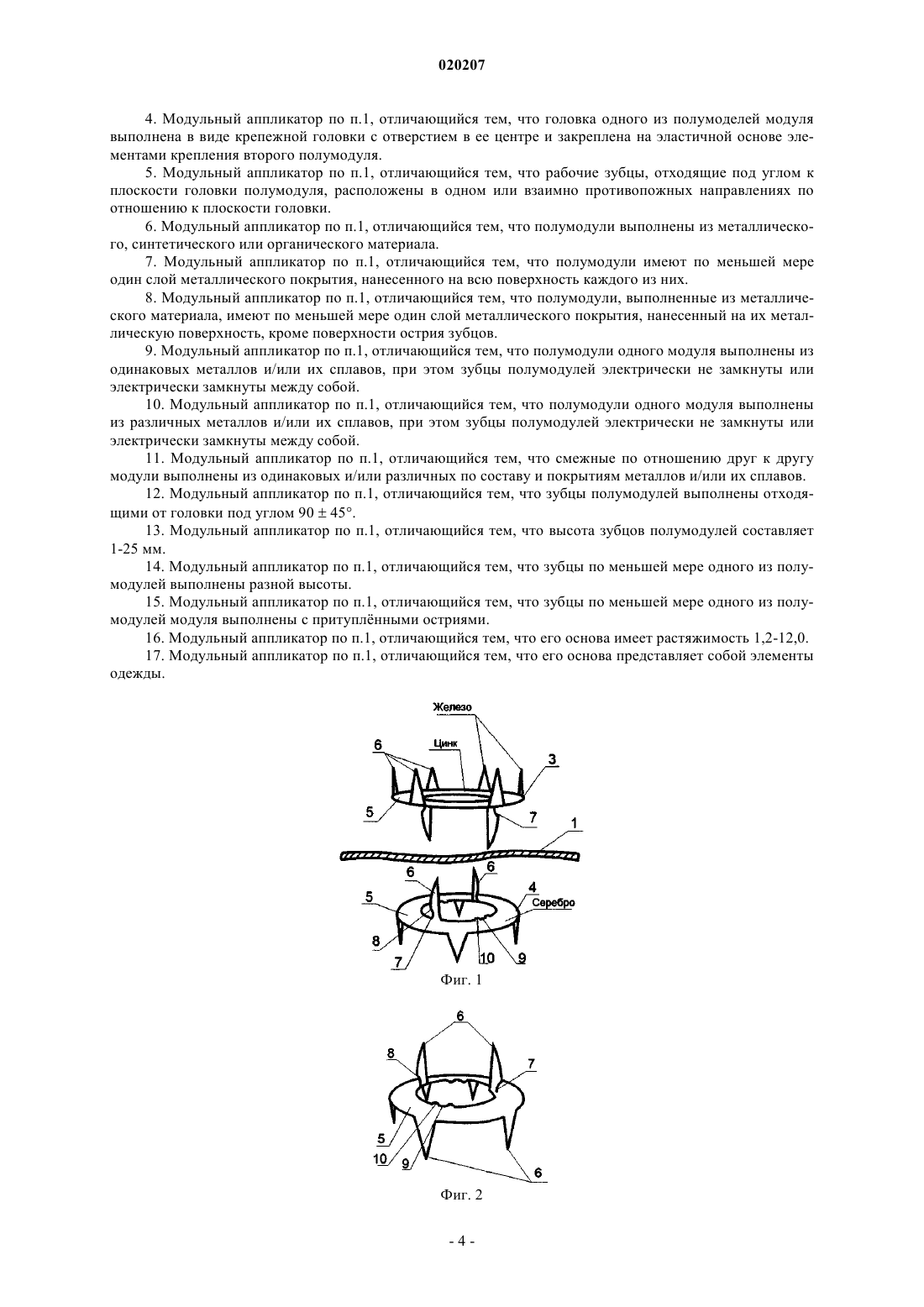

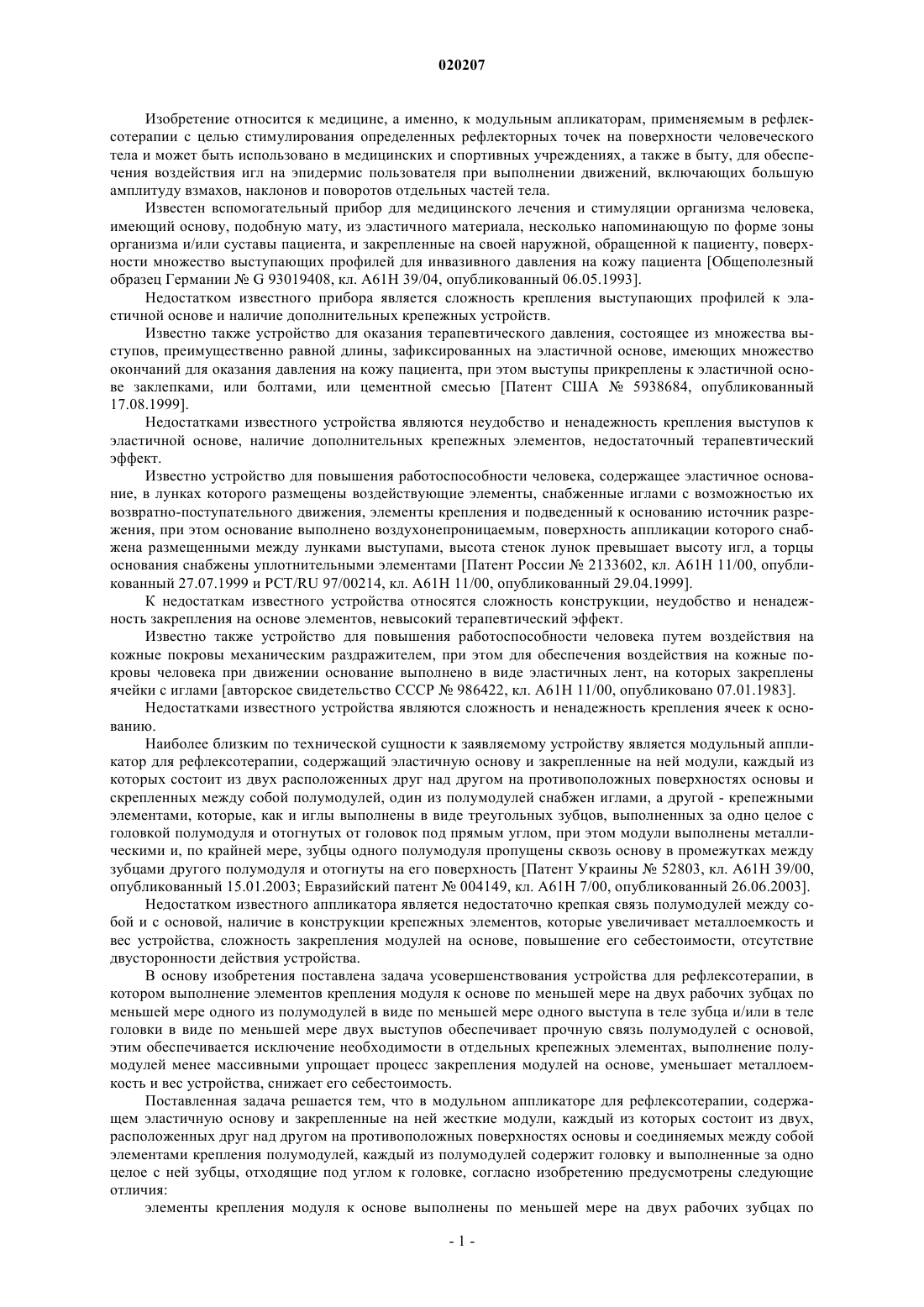

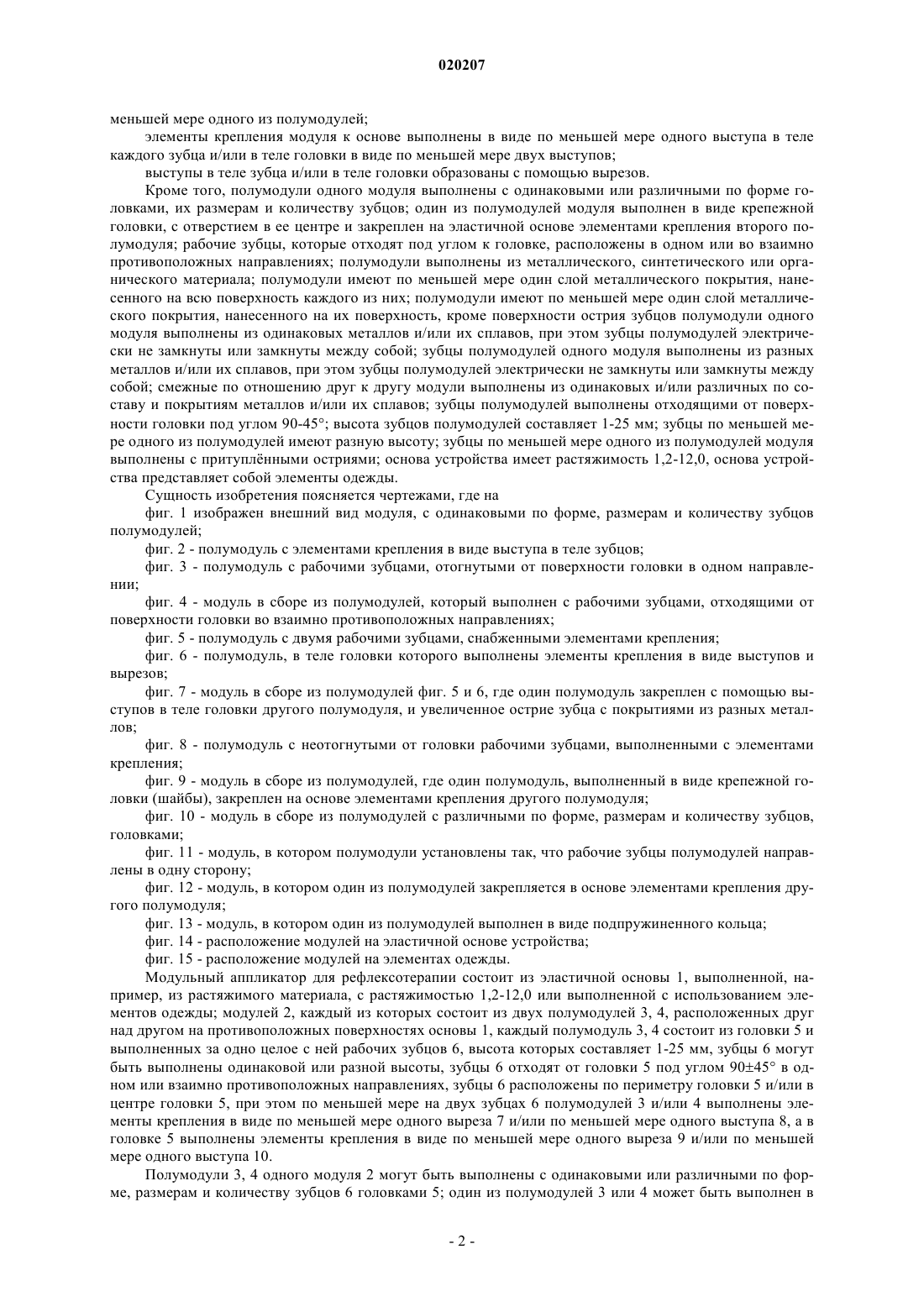

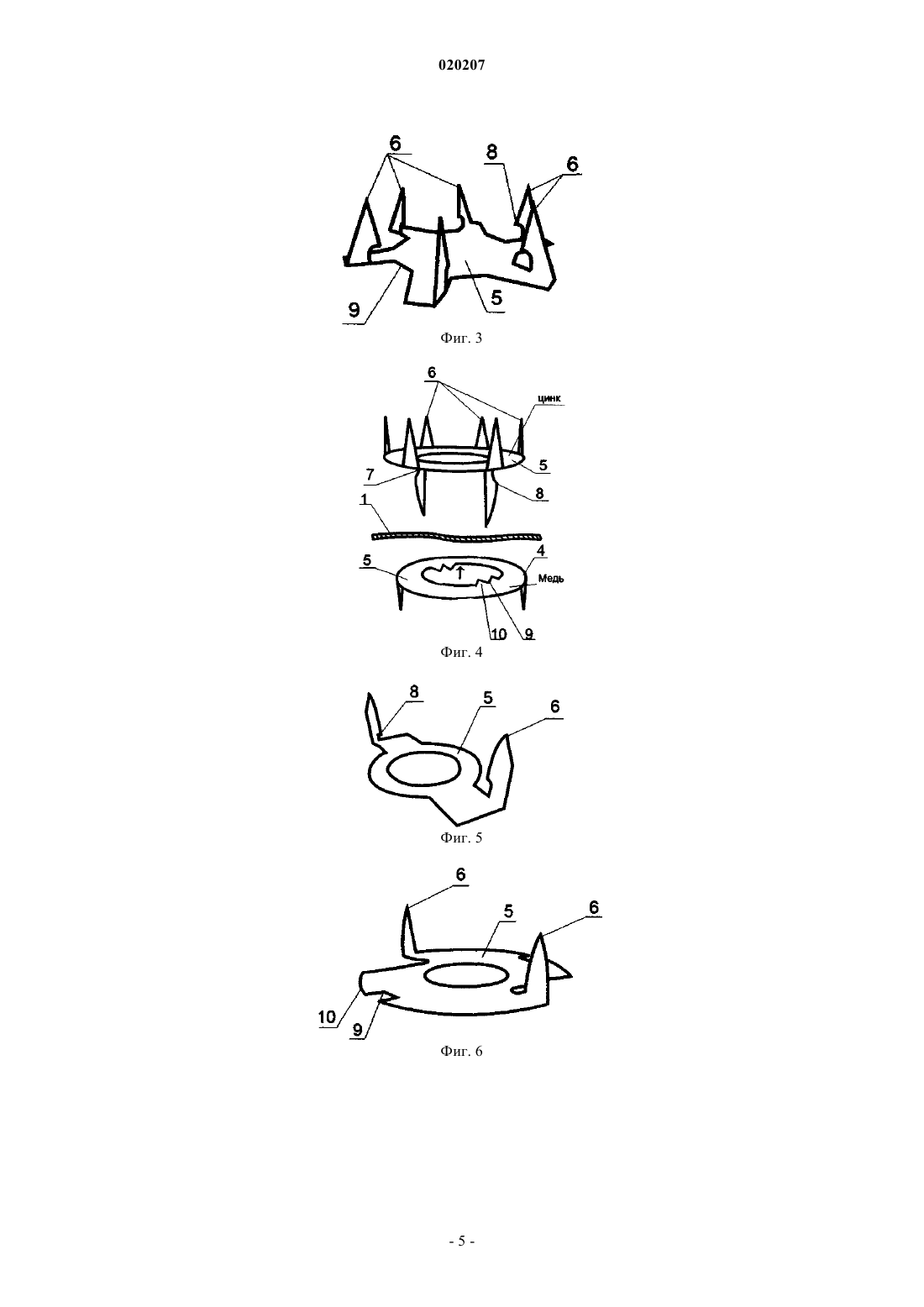

Модульный аппликатор для рефлексотерапии относится к медицине, а именно к модульным аппликаторам, применяемым в рефлексотерапии с целью стимулирования определенных рефлекторных точек на поверхности тела человека, и может быть использован в медицинских и спортивных учреждениях, а также в быту для обеспечения влияния игл на эпидермис пользователя при выполнении движений, которые включают большую амплитуду махов, наклонов,поворотов отдельных частей тела. Задачей изобретения является обеспечение крепкой связи полумодулей между собой и основой, исключение необходимости в отдельных крепежных элементах, упрощение процесса закрепления модулей на основе, выполнение полумодулей менее массивными, уменьшение металлоемкости и веса устройства, снижение его себестоимости. Модульный аппликатор для рефлексотерапии состоит из эластичной основы (1), выполненной,например, из растяжимого материала с растяжимостью 1,2-12,0 или с использованием элементов одежды, модулей (2), каждый из которых состоит из двух полумодулей (3, 4), расположенных друг над другом на противоположных поверхностях основы (1), каждый полумодуль (3, 4) состоит из головки (5) и выполнен за одно целое с ней, рабочих зубцов (6), высота которых составляет 1-25 мм,зубцы (6) могут быть выполнены одинаковой или разной высоты и отходить от плоскости головки(5) под углом 9045 в одном или взаимно противоположных направлениях, зубцы (6) расположены по периметру головки (5) и/или в центре головки (5) по крайней мере на двух зубцах (6) полумодуля(3) и/или полумодуля (4), выполненные элементы крепления в виде по крайней мере одного выреза(7) и/или одного выступа (8) на каждом из зубцов, и/или выполненные элементы крепления в теле головки (5) в виде по крайней мере двух вырезов (9) и/или двух выступов (10). Изобретение относится к медицине, а именно, к модульным апликаторам, применяемым в рефлексотерапии с целью стимулирования определенных рефлекторных точек на поверхности человеческого тела и может быть использовано в медицинских и спортивных учреждениях, а также в быту, для обеспечения воздействия игл на эпидермис пользователя при выполнении движений, включающих большую амплитуду взмахов, наклонов и поворотов отдельных частей тела. Известен вспомогательный прибор для медицинского лечения и стимуляции организма человека,имеющий основу, подобную мату, из эластичного материала, несколько напоминающую по форме зоны организма и/или суставы пациента, и закрепленные на своей наружной, обращенной к пациенту, поверхности множество выступающих профилей для инвазивного давления на кожу пациента [Общеполезный образец ГерманииG 93019408, кл. А 61 Н 39/04, опубликованный 06.05.1993]. Недостатком известного прибора является сложность крепления выступающих профилей к эластичной основе и наличие дополнительных крепежных устройств. Известно также устройство для оказания терапевтического давления, состоящее из множества выступов, преимущественно равной длины, зафиксированных на эластичной основе, имеющих множество окончаний для оказания давления на кожу пациента, при этом выступы прикреплены к эластичной основе заклепками, или болтами, или цементной смесью [Патент США 5938684, опубликованный 17.08.1999]. Недостатками известного устройства являются неудобство и ненадежность крепления выступов к эластичной основе, наличие дополнительных крепежных элементов, недостаточный терапевтический эффект. Известно устройство для повышения работоспособности человека, содержащее эластичное основание, в лунках которого размещены воздействующие элементы, снабженные иглами с возможностью их возвратно-поступательного движения, элементы крепления и подведенный к основанию источник разрежения, при этом основание выполнено воздухонепроницаемым, поверхность аппликации которого снабжена размещенными между лунками выступами, высота стенок лунок превышает высоту игл, а торцы основания снабжены уплотнительными элементами [Патент России 2133602, кл. А 61 Н 11/00, опубликованный 27.07.1999 и PCT/RU 97/00214, кл. А 61 Н 11/00, опубликованный 29.04.1999]. К недостаткам известного устройства относятся сложность конструкции, неудобство и ненадежность закрепления на основе элементов, невысокий терапевтический эффект. Известно также устройство для повышения работоспособности человека путем воздействия на кожные покровы механическим раздражителем, при этом для обеспечения воздействия на кожные покровы человека при движении основание выполнено в виде эластичных лент, на которых закреплены ячейки с иглами [авторское свидетельство СССР 986422, кл. А 61 Н 11/00, опубликовано 07.01.1983]. Недостатками известного устройства являются сложность и ненадежность крепления ячеек к основанию. Наиболее близким по технической сущности к заявляемому устройству является модульный аппликатор для рефлексотерапии, содержащий эластичную основу и закрепленные на ней модули, каждый из которых состоит из двух расположенных друг над другом на противоположных поверхностях основы и скрепленных между собой полумодулей, один из полумодулей снабжен иглами, а другой - крепежными элементами, которые, как и иглы выполнены в виде треугольных зубцов, выполненных за одно целое с головкой полумодуля и отогнутых от головок под прямым углом, при этом модули выполнены металлическими и, по крайней мере, зубцы одного полумодуля пропущены сквозь основу в промежутках между зубцами другого полумодуля и отогнуты на его поверхность [Патент Украины 52803, кл. А 61 Н 39/00,опубликованный 15.01.2003; Евразийский патент 004149, кл. А 61 Н 7/00, опубликованный 26.06.2003]. Недостатком известного аппликатора является недостаточно крепкая связь полумодулей между собой и с основой, наличие в конструкции крепежных элементов, которые увеличивает металлоемкость и вес устройства, сложность закрепления модулей на основе, повышение его себестоимости, отсутствие двусторонности действия устройства. В основу изобретения поставлена задача усовершенствования устройства для рефлексотерапии, в котором выполнение элементов крепления модуля к основе по меньшей мере на двух рабочих зубцах по меньшей мере одного из полумодулей в виде по меньшей мере одного выступа в теле зубца и/или в теле головки в виде по меньшей мере двух выступов обеспечивает прочную связь полумодулей с основой,этим обеспечивается исключение необходимости в отдельных крепежных элементах, выполнение полумодулей менее массивными упрощает процесс закрепления модулей на основе, уменьшает металлоемкость и вес устройства, снижает его себестоимость. Поставленная задача решается тем, что в модульном аппликаторе для рефлексотерапии, содержащем эластичную основу и закрепленные на ней жесткие модули, каждый из которых состоит из двух,расположенных друг над другом на противоположных поверхностях основы и соединяемых между собой элементами крепления полумодулей, каждый из полумодулей содержит головку и выполненные за одно целое с ней зубцы, отходящие под углом к головке, согласно изобретению предусмотрены следующие отличия: элементы крепления модуля к основе выполнены по меньшей мере на двух рабочих зубцах по меньшей мере одного из полумодулей; элементы крепления модуля к основе выполнены в виде по меньшей мере одного выступа в теле каждого зубца и/или в теле головки в виде по меньшей мере двух выступов; выступы в теле зубца и/или в теле головки образованы с помощью вырезов. Кроме того, полумодули одного модуля выполнены с одинаковыми или различными по форме головками, их размерам и количеству зубцов; один из полумодулей модуля выполнен в виде крепежной головки, с отверстием в ее центре и закреплен на эластичной основе элементами крепления второго полумодуля; рабочие зубцы, которые отходят под углом к головке, расположены в одном или во взаимно противоположных направлениях; полумодули выполнены из металлического, синтетического или органического материала; полумодули имеют по меньшей мере один слой металлического покрытия, нанесенного на всю поверхность каждого из них; полумодули имеют по меньшей мере один слой металлического покрытия, нанесенного на их поверхность, кроме поверхности острия зубцов полумодули одного модуля выполнены из одинаковых металлов и/или их сплавов, при этом зубцы полумодулей электрически не замкнуты или замкнуты между собой; зубцы полумодулей одного модуля выполнены из разных металлов и/или их сплавов, при этом зубцы полумодулей электрически не замкнуты или замкнуты между собой; смежные по отношению друг к другу модули выполнены из одинаковых и/или различных по составу и покрытиям металлов и/или их сплавов; зубцы полумодулей выполнены отходящими от поверхности головки под углом 90-45; высота зубцов полумодулей составляет 1-25 мм; зубцы по меньшей мере одного из полумодулей имеют разную высоту; зубцы по меньшей мере одного из полумодулей модуля выполнены с притуплнными остриями; основа устройства имеет растяжимость 1,2-12,0, основа устройства представляет собой элементы одежды. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен внешний вид модуля, с одинаковыми по форме, размерам и количеству зубцов полумодулей; фиг. 2 - полумодуль с элементами крепления в виде выступа в теле зубцов; фиг. 3 - полумодуль с рабочими зубцами, отогнутыми от поверхности головки в одном направлении; фиг. 4 - модуль в сборе из полумодулей, который выполнен с рабочими зубцами, отходящими от поверхности головки во взаимно противоположных направлениях; фиг. 5 - полумодуль с двумя рабочими зубцами, снабженными элементами крепления; фиг. 6 - полумодуль, в теле головки которого выполнены элементы крепления в виде выступов и вырезов; фиг. 7 - модуль в сборе из полумодулей фиг. 5 и 6, где один полумодуль закреплен с помощью выступов в теле головки другого полумодуля, и увеличенное острие зубца с покрытиями из разных металлов; фиг. 8 - полумодуль с неотогнутыми от головки рабочими зубцами, выполненными с элементами крепления; фиг. 9 - модуль в сборе из полумодулей, где один полумодуль, выполненный в виде крепежной головки (шайбы), закреплен на основе элементами крепления другого полумодуля; фиг. 10 - модуль в сборе из полумодулей с различными по форме, размерам и количеству зубцов,головками; фиг. 11 - модуль, в котором полумодули установлены так, что рабочие зубцы полумодулей направлены в одну сторону; фиг. 12 - модуль, в котором один из полумодулей закрепляется в основе элементами крепления другого полумодуля; фиг. 13 - модуль, в котором один из полумодулей выполнен в виде подпружиненного кольца; фиг. 14 - расположение модулей на эластичной основе устройства; фиг. 15 - расположение модулей на элементах одежды. Модульный аппликатор для рефлексотерапии состоит из эластичной основы 1, выполненной, например, из растяжимого материала,с растяжимостью 1,2-12,0 или выполненной с использованием элементов одежды; модулей 2, каждый из которых состоит из двух полумодулей 3, 4, расположенных друг над другом на противоположных поверхностях основы 1, каждый полумодуль 3, 4 состоит из головки 5 и выполненных за одно целое с ней рабочих зубцов 6, высота которых составляет 1-25 мм, зубцы 6 могут быть выполнены одинаковой или разной высоты, зубцы 6 отходят от головки 5 под углом 9045 в одном или взаимно противоположных направлениях, зубцы 6 расположены по периметру головки 5 и/или в центре головки 5, при этом по меньшей мере на двух зубцах 6 полумодулей 3 и/или 4 выполнены элементы крепления в виде по меньшей мере одного выреза 7 и/или по меньшей мере одного выступа 8, а в головке 5 выполнены элементы крепления в виде по меньшей мере одного выреза 9 и/или по меньшей мере одного выступа 10. Полумодули 3, 4 одного модуля 2 могут быть выполнены с одинаковыми или различными по форме, размерам и количеству зубцов 6 головками 5; один из полумодулей 3 или 4 может быть выполнен в виде крепежной головки (шайбы) с отверстием в ее центре, или в виде кнопки, с вырубленным в центре полумодуля 3 или 4 зубцом 6. Наиболее предпочтительно выполнение полумодулей 3 и/или 4 из металла. Их изготавливают штамповкой (например вырубкой в теле головки 5 зубцов 6 и элементов крепления в теле зубцов 6 в виде выреза 7 и/или выступа 8, а также выреза 9 и/или выступа 10 в теле головки 5, зубцы 6 отгибают от головки 5 под углом 4590, в одном или взаимно противоположных направлениях. При взаимно противоположном расположении зубцов 6 по отношению к головке 5, с одной стороны головки 5 острия зубцов 6 выполняют более острыми, а с противоположной - притуплнными, т.е. получают в одном модуле два,с разным влиянием. Штамповка позволяет выполнять полумодули 3, 4 модулей 2 менее массивными, головки 5 - более тонкими, концы остриев рабочих зубцов 6 регулировать от тупых до более острых. Выполнение полумодулей 3 и 4 металлическими дает возможность выполнять их из одного или разных металлов и/или их сплавов (например, один полумодуль выполнять из железа, а другой - из меди), и/или наносить на их поверхность различные (сплошные или частичные) одно- или многослойные покрытия из разных металлов и/или их сплавов, что расширяет диапазон рефлексотерапии, когда, наряду с механическим раздражением эпидермиса пользователя, также образуются гальванические микротоки между смежными зубцами 6 и между зубцами 6 и головками 5 полумодулей 3, 4, а также возникает электрофорез, с переносом в тело пользователя микроэлементов. Возможно также выполнение полумодулей 3 и 4 из синтетического или органического материалов. Устройство работает следующим образом. Эластичная основа 1 может быть выполнена в виде бинта, пояса и других основ 1 цилиндрической формы, шапочки, носков, майки, трусов и других элементов одежды. С обеих сторон эластичной основы 1, один над другим, устанавливаются полумодули 3 и 4 и закрепляются на основе 1 при помощи вырезов 7 или выступов 8, выполненных по крайней мере в двух зубцах 6, при этом вырезы 7 или выступы 8 зубцов 6 одного полумодуля, например 3, входят в зацепление с выступами 8 или вырезами 7 другого полумодуля, например 4; вырезы 7 или выступы 8 одного полумодуля, например 3, входят в зацепление с вырезами 9 или выступами 10 головки 5 другого полумодуля, например 4; вырезы 7 или выступы 8 зубцов 6 одного полумодуля, например 3, входят в зацепление с отверстием другого полумодуля 4, выполненного в виде крепежной головки (шайбы) или кнопки, при этом зубцы 6 с элементами крепления 8 и/или 9 остаются рабочими. На основе 1 устанавливается определенное количество модулей 2, которые закрепляются на ней элементами крепления, выполненными в теле рабочих зубцов 6, при этом зубцы 6 направлены остриями к телу пользователя. Полученное, таким образом, устройство для рефлексотерапии закрепляют на определенном участке тела пользователя, например голени, предплечья и др. участках тела, после чего пользователь может находиться в движении: выполнять упражнения, связанные с большими амплитудами махов, сгибов, скручиваний различных частей тела; при этом рабочие зубцы 6 воздействуют на эпидермис пользователя многократными острыми нажатиями с непостоянной интенсивностью, что увеличивает рефлексотерапевтический эффект (стимулирует кровообращение, снижает боль), не повреждая при этом кожу пользователя. В зависимости от количества зубцов 6 в модуле 2 и от густоты установки модулей 2 на основании 1 можно сосредоточить воздействие на определенные биологически активные точки и рефлексогенные зоны или, наоборот, рассредоточить расположение модулей 2 на основе 1, обеспечивая обход проблемных точек и участков тела (бородавки, родинки и др., противопоказанные к воздействию,образования). Использование предложенного модульного аппикатора для рефлексотерапии позволит обеспечить прочную связь полумодулей с основой, исключить необходимость в отдельных крепежных зубцах (как в прототипе), выполнять полумодули менее массивными, упростить процесс закрепления модулей на основе, уменьшить металлоемкость и вес устройства, снизить его себестоимость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Модульный аппликатор для рефлексотерапии, содержащий эластичную основу и закрепленные на ней жесткие модули, каждый из которых состоит из двух расположенных друг над другом на противоположных поверхностях основы и соединяемых между собой элементами крепления полумодулей,каждый из полумодулей содержит головку и выполненные за одно целое с ней рабочие зубцы, отходящие под углом к плоскости головки, отличающийся тем, что элементы крепления модуля выполнены по меньшей мере на двух рабочих зубцах по меньшей мере одного из полумодулей в виде по меньшей мере одного выступа в теле каждого зубца и/или в теле головки, в виде по меньшей мере двух выступов, причем выступы в теле зубца и/или в теле головки образованы с помощью вырезов. 2. Модульный аппликатор по п.1, отличающийся тем, что полумодули одного модуля выполнены с одинаковыми по форме, размерам и количеству зубцов головками. 3. Модульный аппликатор по п.1, отличающийся тем, что полумодули одного модуля выполнены с различными по форме, размерам и количеству зубцов головками. 4. Модульный аппликатор по п.1, отличающийся тем, что головка одного из полумоделей модуля выполнена в виде крепежной головки с отверстием в ее центре и закреплена на эластичной основе элементами крепления второго полумодуля. 5. Модульный аппликатор по п.1, отличающийся тем, что рабочие зубцы, отходящие под углом к плоскости головки полумодуля, расположены в одном или взаимно противопожных направлениях по отношению к плоскости головки. 6. Модульный аппликатор по п.1, отличающийся тем, что полумодули выполнены из металлического, синтетического или органического материала. 7. Модульный аппликатор по п.1, отличающийся тем, что полумодули имеют по меньшей мере один слой металлического покрытия, нанесенного на всю поверхность каждого из них. 8. Модульный аппликатор по п.1, отличающийся тем, что полумодули, выполненные из металлического материала, имеют по меньшей мере один слой металлического покрытия, нанесенный на их металлическую поверхность, кроме поверхности острия зубцов. 9. Модульный аппликатор по п.1, отличающийся тем, что полумодули одного модуля выполнены из одинаковых металлов и/или их сплавов, при этом зубцы полумодулей электрически не замкнуты или электрически замкнуты между собой. 10. Модульный аппликатор по п.1, отличающийся тем, что полумодули одного модуля выполнены из различных металлов и/или их сплавов, при этом зубцы полумодулей электрически не замкнуты или электрически замкнуты между собой. 11. Модульный аппликатор по п.1, отличающийся тем, что смежные по отношению друг к другу модули выполнены из одинаковых и/или различных по составу и покрытиям металлов и/или их сплавов. 12. Модульный аппликатор по п.1, отличающийся тем, что зубцы полумодулей выполнены отходящими от головки под углом 9045. 13. Модульный аппликатор по п.1, отличающийся тем, что высота зубцов полумодулей составляет 1-25 мм. 14. Модульный аппликатор по п.1, отличающийся тем, что зубцы по меньшей мере одного из полумодулей выполнены разной высоты. 15. Модульный аппликатор по п.1, отличающийся тем, что зубцы по меньшей мере одного из полумодулей модуля выполнены с притуплнными остриями. 16. Модульный аппликатор по п.1, отличающийся тем, что его основа имеет растяжимость 1,2-12,0. 17. Модульный аппликатор по п.1, отличающийся тем, что его основа представляет собой элементы одежды.
