Механический мультипликатор крутящего момента

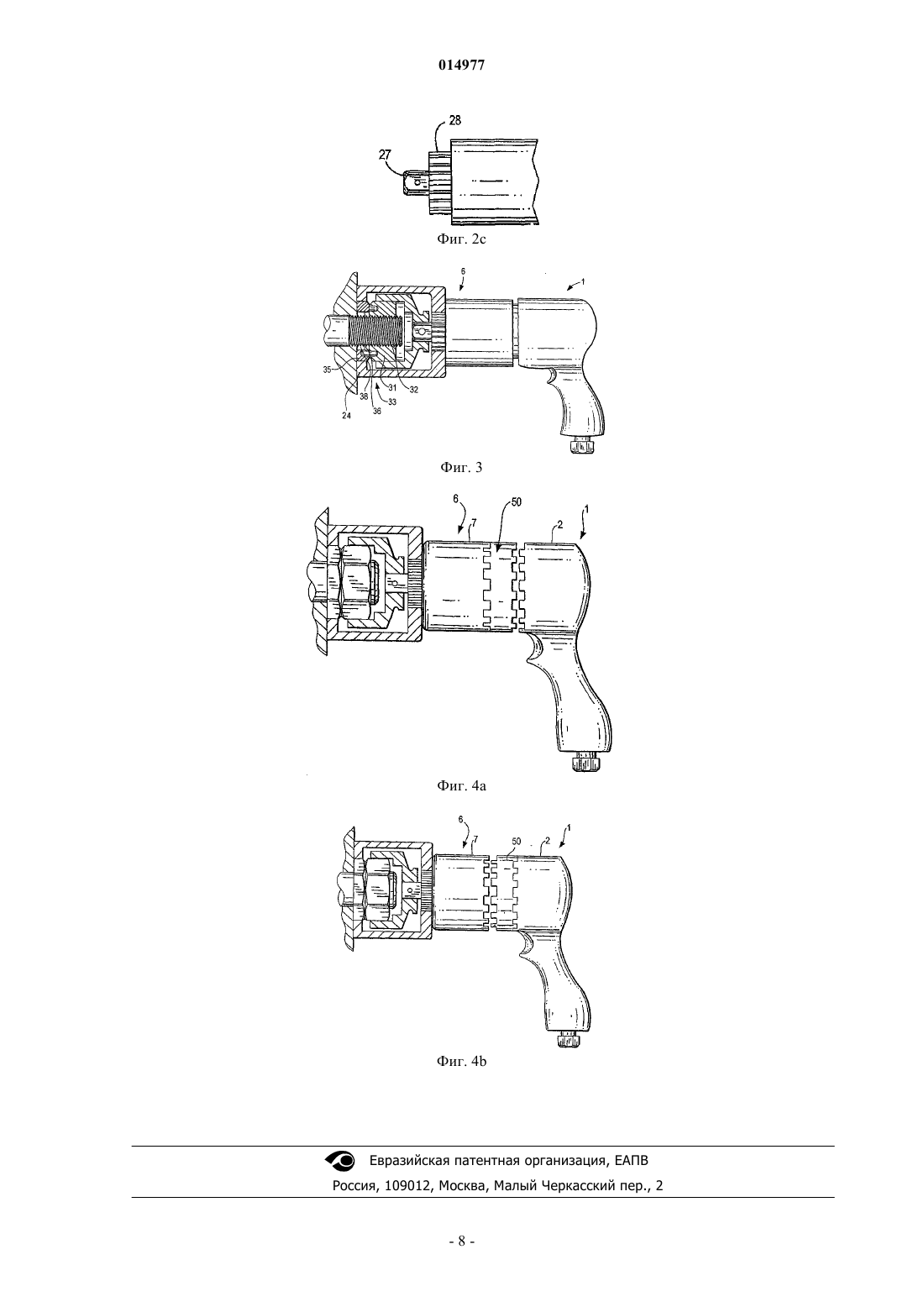

МЕХАНИЧЕСКИЙ МУЛЬТИПЛИКАТОР КРУТЯЩЕГО МОМЕНТА Инструмент для затягивания или ослабления детали резьбового соединителя, такой как гайка,который увеличивает крутящий момент, включающий по меньшей мере один мультипликатор крутящего момента, имеющий корпус, вращаемое входное средство, первое выходное средство для вращения детали резьбового соединителя и второе выходное средство для оказания противодействия объекту, находящемуся по соседству с указанной деталью резьбового соединителя; привод, который во время работы соединен с входным средством для передачи крутящего момента от привода к входному средству и затем через мультипликатор на деталь резьбового соединителя, при этом корпус мультипликатора совместно со вторым выходным средством выполнены с возможностью соединения с первым выходным средством в первом режиме работы, при котором имеют место первая скорость и первый крутящий момент вращения детали резьбового соединителя, с обеспечением вращения корпуса мультипликатора совместно со вторым выходным средством и первым выходным средством в одном направлении и разъединения с первым выходным средством во втором режиме работы, при котором имеют место вторая скорость и второй крутящий момент вращения детали резьбового соединителя, которые соответственно меньше первой скорости и больше первого крутящего момента, с обеспечением вращения корпуса мультипликатора совместно со вторым выходным средством в одном направлении и первого выходного средства в противоположном направлении при равной вращающей силе, причем первое выходное средство выполнено с возможностью вращаться в обоих режимах, тогда как второе выходное средство - с возможностью вращаться в первом режиме и оказывать противодействие объекту, находящемуся по соседству с деталью резьбового соединителя, во втором режиме. Такая конструкция инструмента позволяет минимизировать количество подшипниковых опор для его вращающихся частей, что приводит к снижению веса и размеров ручного инструмента с высокоскоростным приводом. 014977 Уровень техники Настоящее изобретение относится к инструменту, увеличивающему крутящий момент. В резьбовых соединителях, когда гайка приходит или находится в контакте с опорной поверхностью, скорость ее вращения инструментом для затягивания или ослабления очень мала. Однако пользователю хочется, чтобы скорость вращения была высокой, так чтобы гайка могла очень быстро закручиваться или скручиваться. Обычные ударные гайковерты, которые обеспечивают высокую скорость закручивания или скручивания, имеют тот недостаток, что работают не очень точно и очень медленно, когда гайка соприкасается с опорной поверхностью. Механизированные инструменты для затягивания или ослабления деталей резьбовых соединителей работают точнее, но относительно медленно при закручивании или скручивании. Тем не менее, они действуют более быстро, чем пистолеты ударного действия, когда гайка уже соприкасается с опорной поверхностью. Механизированные инструменты обычно имеют пневматический,электрический или гидравлический двигатель. Он вращает шестерни, которые снижают скорость, но повышают относительно низкий выходной крутящий момент двигателя. Чем выше крутящий момент, тем больше передаточное число и, очевидно, меньше скорость вращения гайки. Поэтому обычно имеется два механизма регулировки скорости; один для закручивания или скручивания, и другой для конечного или начального более высокого крутящего момента (RU 2154709). Известно, что при закручивании гайки требуется обычно меньший крутящий момент, чем при скручивании, что обусловлено возможным нарушением резьбы при ослаблении гайки. Это означает, что крутящий момент, созданный с помощью пневматического двигателя, используемого для небольших пневматических гайковертов, может быть увеличен с помощью небольшого мультипликатора для увеличения крутящего момента двигателя без значительного снижения скорости закручивания и скручивания. Для большинства ручных механизированных инструментов, в которых корпус двигателя не связан с корпусом привода, особенно важно, чтобы крутящий момент двигателя не превышал сопротивление руки, или же корпус двигателя инструмента нельзя будет удержать, и он начнет вращаться в руке. На рынке имеется множество механических мультипликаторов крутящего момента, и некоторые из них имеют два механизма скорости, некоторые реагируют на кончик болта, другие на противодействующую рукоятку. Общее у всех то, что независимо от приложенного крутящего момента или скорости,корпус привода вращается в противоположном направлении относительно выходного вала. Ни один из них не дает такой скорости закручивания или скручивания, при которой весь корпус привода вместе с внутренним узлом привода и выходным приводом вращаются с одинаково высокой скоростью в одном направлении. На рынке имеются также переносные механизированные инструменты, такие как раскрытые в US 2569244, где нажим инструмента на резьбовой соединитель увеличивает или уменьшает подачу воздуха и, следовательно, выходной крутящий момент. Однако на рынке отсутствуют инструменты, где в зависимости от нажатия на резьбовой соединитель вращение корпуса привода, его шестерен и выходного вала в одном направлении и с одинаковой скоростью может меняться на приложение вращающей силы на шестерни и выходной вал в одном направлении и одновременно противоположно направленной вращающей силы на корпус привода. На рынке также имеются переносные механизированные инструменты, где крутящий момент двигателя может быть уменьшен для повышения скорости двигателя и, следовательно, скорости действия инструмента. Кроме того, двухскоростной механизм механических мультипликаторов крутящего момента обычно работает по принципу отсоединения одной или нескольких ступеней планетарной передачи и действия оставшихся (RU 2154709). Это снижает передаточное число с получением более высокой скорости и меньшего крутящего момента, и поэтому, как только гайка останавливается, все ступени планетарной передачи становятся функциональными с достижением большего крутящего момента при более низкой скорости. Тем не менее, корпус все еще стремится оказывать противодействие в направлении, противоположном направлению вращения шестерен при низком и высоком передаточном числе. Иными словами, когда привод и шестерни подвергаются действию вращающей силы в одном направлении, корпус подвергается действию такой же вращающей силы в противоположном направлении. Проблема заключается в том, что при высокой скорости шестерни и выходной вал вращаются настолько быстро в корпусе привода, что почти для всех вращающихся деталей необходимы подшипники, что делает данный инструмент более тяжелым и увеличивает его размеры. Краткое описание изобретения Соответственно, предметом данного изобретения является обеспечение инструмента, увеличивающего крутящий момент, в котором устранены вышеупомянутые недостатки известных устройств. Инструмент, который увеличивает крутящий момент, в соответствии с данным изобретением, основан на идее отказа от обычного одинакового, одновременного, но противоположного вращательного действия и противодействия, когда требуется высокая скорость вращения гайки, чтобы исключить необходимость применения почти для всех вращающихся деталей подшипников. В соответствии с вышеуказанными целями изобретения и другими, которые станут очевидными из последующего описания, одним из объектов данного изобретения является в кратком изложении инст-1 014977 румент для затягивания или ослабления детали резьбового соединителя, такого как гайка, который увеличивает крутящий момент, включающий по меньшей мере один мультипликатор крутящего момента,имеющий корпус, вращаемое входное средство, первое выходное средство для вращения детали резьбового соединителя и второе выходное средство для оказания противодействия объекту, находящемуся по соседству с указанной деталью резьбового соединителя; привод, который во время работы соединен с входным средством для передачи крутящего момента от привода к входному средству и затем через мультипликатор на деталь резьбового соединителя, при этом корпус мультипликатора совместно со вторым выходным средством выполнены с возможностью соединения с первым выходным средством в первом режиме работы, при котором имеют место первая скорость и первый крутящий момент вращения детали резьбового соединителя, с обеспечением вращения корпуса мультипликатора совместно со вторым выходным средством и первым выходным средством в одном направлении и разъединения с первым выходным средством во втором режиме работы, при котором имеют место вторая скорость и второй крутящий момент вращения детали резьбового соединителя, которые соответственно меньше первой скорости и больше первого крутящего момента, с обеспечением вращения корпуса мультипликатора совместно со вторым выходным средством в одном направлении и первого выходного средства в противоположном направлении при равной вращающей силе,причем первое выходное средство выполнено с возможностью вращаться в обоих режимах, тогда как второе выходное средство - с возможностью вращаться в первом режиме и оказывать противодействие объекту, находящемуся по соседству с деталью резьбового соединителя, во втором режиме. Для того чтобы в данном инструменте согласно изобретению корпус, шестерни мультипликатора крутящего момента и входное/выходные средства вращались в одном направлении с одинаковой скоростью, обычное вращение деталей в одном и противоположном направлении должно быть временно заблокировано. Это может быть сделано многими способами. Например, можно заблокировать шестерни,так что они не смогут свободно вращаться в корпусе, или заблокировать планетарную передачу, так что солнечное колесо не сможет ее вращать, или заблокировать корпус и выходной вал, так что они не смогут вращаться независимо друг от другого, или заблокировать действующий привод и противодействующий привод или место их соединения, или заблокировать одну часть резьбового соединителя другой,если обе должны свинчиваться вместе и потом вращаться одна независимо от другой и т.д. Достижение такого же результата без совместного вращения корпуса, шестерен и выходного вала и входного вала было бы слишком сложным из-за того, что нужно было бы временно отключить все или,по меньшей мере, все кроме одной обоймы шестерен, тогда как в соответствии с данным изобретением временно отключается весь корпус мультипликатора путем простой блокировки двух обычно противоположно вращающихся деталей. В случае инструмента согласно данному изобретению, во время вращения детали резьбового соединителя, такой как гайка, и приложения действующей силы, сила противодействия может компенсироваться путем приложения противодействия: к соседнему объекту, например соседней гайке, к другой детали резьбового соединителя, например шайбе, к еще одной детали резьбового соединителя, например втулке, и т.д. Новые отличительные признаки, которые рассматриваются как характерные для данного изобретения, изложены, в частности, в прилагаемой формуле изобретения. Однако само изобретение, как в отношении его конструкции, так и способа работы, совместно с его дополнительными целями и преимуществами, станет более понятным из последующего описания конкретных вариантов осуществления совместно с прилагаемыми фигурами. Краткое описание фигур На фиг. 1 а и 1b изображен инструмент для затягивания или ослабления детали резьбовых соединителей, который увеличивает крутящий момент в соответствии с одним вариантом осуществления данного изобретения, где фиг. 1 а соответствует первому режиму работы инструмента и фиг. 1b соответствует второму режиму работы инструмента; на фиг. 2 а-2 с изображен инструмент, который увеличивает крутящий момент, в соответствии с другим вариантом осуществления данного изобретения, где фиг. 2 а соответствует первому режиму работы инструмента, фиг. 2b соответствует второму режиму работы инструмента и фиг. 2 с показывает концевую часть инструмента; на фиг. 3 изображен инструмент для затягивания или ослабления детали резьбового соединителя,который увеличивает крутящий момент, в соответствии с дополнительным вариантом осуществления данного изобретения и на фиг. 4 а и 4b изображен еще один вариант осуществления данного инструмента, который увеличивает крутящий момент, при двух разных режимах работы. Описание предпочтительных вариантов осуществления Инструмент для затягивания или ослабления детали резьбового соединителя, который увеличивает крутящий момент, содержит приводное средство, которое идентифицируются, в целом, позицией 1. Приводное средство 1 может иметь корпус 2 привода и привод, который идентифицируется позицией 3. При-2 014977 водное средство 1 может быть механическим приводом, и в этом случае оно может включать двигатель. Также приводное средство 1 может быть ручным приводом, например гаечным ключом с регулируемым крутящим моментом. Приводное средство 1 производит крутящий момент, который передается для совершения работы. В варианте осуществления, показанном на фиг. 1a, 1b, корпус 2 привода имеет рукоятку 4, которая должна удерживаться оператором, и снабжена средством переключения 5, предназначенным для переключения приводного средства из нерабочего положения в рабочее положение. Инструмент, который увеличивает крутящий момент, согласно данному изобретению содержит также по меньшей мере один мультипликатор крутящего момента, который идентифицируется, в целом,позицией 6. Мультипликатор 6 крутящего момента имеет корпус 7 мультипликатора и передаточные средства, соединенные с приводным средством 1. В варианте осуществления, показанном на фиг. 1a, 1b,передаточные средства включают солнечное колесо 8, имеющее вал, которое образует входное средство,планетарную передачу 9 и планетарный кожух 10. Корпус 7 мультипликатора снабжен зубчатым колесом внутреннего зацепления 11, которое проходит только вдоль продольной части корпуса 7. Инструмент, который увеличивает крутящий момент, в соответствии с данным изобретением также содержит ведущий элемент для вращения детали резьбового соединителя, который идентифицируется, в целом, позицией 12 и образует первое выходное средство. Ведущий элемент 12 имеет ведущую деталь 13, которая может быть выполнена, например, в виде квадратного хвостовика и тыльной части 14, которая соединена с мультипликатором крутящего момента с возможностью передачи приводного усилия,например, посредством шпоночного соединения. Соединение приводного средства 1 с мультипликатором 6 и ведущим элементом 12 обеспечивает передачу крутящего момента от приводного средства к ведущему элементу. Мультипликатор 6 крутящего момента может иметь такую конфигурацию, которая обеспечивает любое требуемое увеличение крутящего момента, производимого приводным средством 1. Инструмент, который увеличивает крутящий момент, содержит также противодействующий элемент для оказания противодействия во время вращения детали резьбового соединителя соседнему с ней объекту, который идентифицируется позицией 15 и образует второе выходное средство. Противодействующий элемент 15 снабжен средством 16 для соединения с элементом, противодействующим стационарному объекту, например противодействующему рычагу, например, с помощью шпонок. Противодействующий элемент 15 жестко соединен с корпусом 7 мультипликатора крутящего момента. В варианте осуществления, показанном на фиг. 1 и 1b, противодействующий элемент 15 изготовлен за одно целое с корпусом мультипликатора крутящего момента. Инструмент, который увеличивает крутящий момент, имеет два разных режима работы. В первом режиме работы, когда крутящий момент передается от приводного средства 1 через мультипликатор крутящего момента к ведущему элементу 12, имеют место первый (более низкий) крутящий момент и первая (более высокая) скорость вращения. Это имеет преимущество, когда требуется закрутить одну деталь резьбового соединителя, например гайку, на другую деталь резьбового соединителя,например болт, с высокой скоростью до тех пор, пока гайка не вступит в контакт с шайбой или опорной поверхностью. В этом режиме работы крутящий момент передается от привода через корпус 7 мультипликатора, шестерни мультипликатора крутящего момента, второе выходное средство или противодействующий элемент 15 и первое выходное средство или ведущий элемент 12, так что корпус 7 мультипликатора совместно с первым выходным средством и вторым выходным средством вращаются в одном направлении и с крутящим моментом и скоростью, равными моменту и скорости входного средства. Во втором режиме работы крутящий момент передается от приводного средства 1 через мультипликатор крутящего момента к ведущему элементу 12, так что корпус 7 мультипликатора крутящего момента совместно со вторым выходным средством или противодействующим элементом 15 подвергаются действию вращающей силы в одном направлении, тогда как первое выходное средство или ведущий элемент 12 подвергается действию равной вращающей силы в противоположном направлении при второй скорости и втором крутящем моменте, которые соответственно меньше первой скорости и больше первого крутящего момента и соответственно скорости и момента входного средства. Для переключения инструмента из одного рабочего режима в другой в варианте осуществления,показанном на фиг. 1a, 1b, предусмотрены, например, толкатели 17 в виде шпилек или т.п. Когда гайка приходит в контакт с шайбой, толкатели 17, которые на иллюстрирующей первый режим работы фиг. 1 а выдвинуты наружу за корпус 7 мультипликатора крутящего момента, продвигаются в аксиальном противоположном к резьбовому соединителю направлении, как показано на фиг. 1b, и планетарный кожух 10,который был сцеплен с зубчатым колесом внутреннего зацепления 11 корпуса 7 мультипликатора, выходит из зацепления с вышеуказанным зубчатым колесом, так что первое выходное средство или ведущий элемент 12 и второе выходное средство или противодействующий элемент 15 могут вращаться в противоположных направлениях. Для переключения инструмента, увеличивающего крутящий момент, из одного рабочего режима в другой могут быть использованы любые другие приемлемые средства. Согласно данному изобретению, в инструменте, который увеличивает крутящий момент, корпус 7 мультипликатора крутящего момента и корпус 2 привода функционально соединены друг с другом. В частности, корпус 7 мультипликатора крутящего момента может вращаться относительно корпуса 2 привода. Для этой цели, как показано на фиг. 1a, 1b, часть корпуса 2 привода, которая может содержать до-3 014977 полнительные средства увеличения крутящего момента (основной привод), может продвигаться в корпус 7 мультипликатора крутящего момента и опираться в нем на подшипник 18. При такой конструкции корпус 7 мультипликатора крутящего момента может свободно вращаться относительно корпуса 2 привода. Корпус 2 привода может быть изготовлен в виде оболочки, опоры, каркаса и т.д. для привода. Это также может быть сделано автоматическим переключением, когда необходимый крутящий момент превышает заданное усилие. I В другом варианте осуществления данного изобретения, который показан на фиг. 2 а-2 с, первое выходное средство выполнено в виде ведущей муфты 21, которая имеет деталь 22 с полигональной внутренней поверхностью для сцепления с гайкой и деталь 23 с полигональной наружной поверхностью. Второе выходное средство также выполнено в виде противодействующей муфты, которая имеет деталь 24 с полигональной поверхностью для сцепления с соседним объектом, например шайбой, и деталь 25 с внутренним полигональным отверстием, имеющим конфигурацию, обеспечивающую взаимодействие с полигональной деталью 23 ведущей муфты. Ведущая муфта имеет приемное отверстие 26, в которое может входить квадратный хвостовик 27 инструмента. Шпоночная часть 28 данного инструмента входит во внутренний шпоночный переходник 29, который жестко соединен с противодействующей муфтой. Ведущая муфта установлена с возможностью перемещения в аксиальном направлении относительно противодействующей муфты. Для первого режима работы деталь 23 ведущей муфты входит в зацепление с деталью 25 противодействующей муфты, так что муфты оказываются соединенными неподвижно одна относительно другой, как показано на фиг. 2 а, и крутящий момент приводного средства 1 передается через мультипликатор крутящего момента к ведущей муфте со скоростью и крутящим моментом,равными скорости и моменту входного средства. В этом режиме работы первое и второе выходные средства вращаются. Когда, как показано на фиг. 2b, ведущая муфта перемещается в аксиальном направлении, например,так, что ее деталь 23 вышла из зацепления с деталью 25 противодействующей муфты, ведущая муфта и противодействующая муфта больше не соединены неподвижно одна относительно другой во втором режиме работы, и они вращаются в противоположных направлениях при одинаковой вращающей силе и меньшей скорости, но большем крутящем моменте, по сравнению с входным средством. В этом режиме первое выходное средство или ведущая муфта вращается, тогда как второе выходное средство или противодействующая муфта оказывает противодействие. В этом варианте осуществления в первом режиме работы корпус мультипликатора крутящего момента совместно с ведущей муфтой и противодействующей муфтой вращаются в одном направлении при скорости и крутящем моменте, равных скорости и моменту входного средства, тогда как во втором режиме работы корпус мультипликатора крутящего момента совместно с противодействующей муфтой подвергаются действию вращающей силы в одном направлении, тогда как ведущая муфта подвергается действию вращающей силы в противоположном направлении. При этом следует учитывать, во втором режиме работы первое и второе выходные средства могут действовать оба как ведущие средства или противодействующие средства в противоположных направлениях в зависимости от применения. В варианте осуществления, показанном на фиг. 3, гайка, которая должна закручиваться или откручиваться, идентифицирована позицией 31, болт, на который гайка должна накручиваться или с которого должна скручиваться, идентифицирован позицией 32, и шайба идентифицирована позицией 33 и имеет радиально наружную удерживающую часть 34, и радиально внутреннюю часть 35, которая может сцепляться с болтом 32. Предусмотрены средства для передачи крутящего момента в двух вышеуказанных режимах работы. Они могут быть, например, соединительными шпильками 36, которые входят в соответственным образом расположенные отверстия 38 гайки и шайбы. В первом режиме работы шпильки 36 соединяют между собой гайку и шайбу, так что они вращаются совместно со скоростью и крутящим моментом, равными скорости и моменту входного средства. Когда гайка приходит в контакт с шайбой и крутящий момент возрастает, шпильки 36 разрушаются, например срезаются, так что гайка вращается с большим крутящим моментом и при меньшей скорости, по сравнению с входным средством, тогда как шайба создает противодействие. Следует иметь в виду, что по меньшей мере два описанных здесь режима служат просто примерами. К рассмотренным здесь режимам могут быть добавлены и другие режимы, и/или вышеуказанные входные средства, и/или выходные средства. Хотя инструмент, который увеличивает крутящий момент, описанный выше, представляет собой инструмент с двумя скоростями, данное изобретение не ограничивается просто двумя скоростями, но может иметь множество скоростей, как показано, например, на фиг. 4 а, 4b. Например, привод, соединенный с входным средством мультипликатора крутящего момента, может дополнительно включать промежуточный привод, так что привод включает, например, корпус основного привода и корпус 50 промежуточного привода. В этом случае инструмент может выполнять работу по меньшей мере при трех скоростях, причем при первой скорости и первом крутящем моменте в указанном первом режиме работы, указанная часть корпуса промежуточного привода соединена с возможностью вращения с указанной по меньшей мере-4 014977 одной частью корпуса основного привода и без вращения с корпусом мультипликатора, при второй скорости и втором крутящем моменте, которые соответственно меньше первой скорости и больше первого крутящего момента в указанном первом режиме работы, указанная часть корпуса промежуточного привода соединена без вращения с указанной по меньшей мере одной частью корпуса основного привода и с возможностью вращения с корпусом мультипликатора, а при третьей скорости и третьем крутящем моменте, которые соответственно меньше второй скорости и больше второго крутящего момента в указанном втором режиме работы, указанная часть корпуса промежуточного привода соединена без вращения с указанной, по меньшей мере, одной частью корпуса основного привода и корпусом мультипликатора. Когда две обычно вращающиеся в противоположных направлениях детали временно соединены между собой в мультипликаторе крутящего момента или в конце его, и корпус 50 промежуточного привода, который содержит, по меньшей мере, один мультипликаторный блок, такой, например, как ступень планетарной передачи, соединен с корпусом мультипликатора крутящего момента, так что он не вращается относительно него, вращение корпуса мультипликатора крутящего момента совместно с первым и вторым выходными средствами происходит со скоростью и крутящим моментом, получаемыми от корпуса 2 привода. Когда крутящий момент, необходимый для вращения детали резьбового соединителя,превышает крутящий момент от корпуса 2 привода, и корпус промежуточного привода 50 соединен неподвижно с корпусом 2 привода, и соединен с возможностью вращаться с корпусом мультипликатора крутящего момента, вращение корпуса 7 мультипликатора крутящего момента совместно с первым и вторым выходными средствами происходит при меньшей скорости, но большем крутящем моменте, полученных от корпуса 2 привода. Когда трение вращения резьбового соединителя такое, что происходит переключение инструмента из одного режима работы в другой, крутящий момент, приложенный к детали резьбового соединителя, возрастает во много раз, тогда как скорость вращения дополнительно падает. На фиг. 4 а часть корпуса 50 промежуточного привода соединена неподвижно с корпусом 7 мультипликатора, тогда как на фиг. 4b корпус 50 промежуточного привода соединен неподвижно с корпусом 2 привода. Следует учитывать, что каждый из элементов, описанных выше, или два, или несколько вместе, могут также найти полезное применение в других типах конструкций, отличающихся от типов, описанных выше. Хотя данное изобретение проиллюстрировано и описано в виде вариантов осуществления механического мультипликатора крутящего момента, не предполагается, что оно ограничивается приведенными деталями, поскольку могут быть разработаны разные модификации и конструкционные вариации без какого-либо отхода от существа данного изобретения. Предшествующее описание столь полно раскрывает сущность данного изобретения, что специалисты без дополнительного анализа с использованием современных знаний легко адаптируют его к различным видам применения, не упустив отличительных признаков, которые, с точки зрения предыдущего уровня техники в данной отрасли, справедливо составляют существенные черты общих или конкретных аспектов данного изобретения. Новые заявленные материалы, которые предполагается защитить патентом, изложены в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инструмент для затягивания или ослабления детали резьбового соединителя, такой как гайка, который увеличивает крутящий момент, включающий по меньшей мере один мультипликатор крутящего момента, имеющий корпус, вращаемое входное средство, первое выходное средство для вращения детали резьбового соединителя и второе выходное средство для оказания противодействия объекту, находящемуся по соседству с указанной деталью резьбового соединителя; привод, который во время работы соединен с входным средством для передачи крутящего момента от привода к входному средству и затем через мультипликатор на деталь резьбового соединителя, при этом корпус мультипликатора совместно со вторым выходным средством выполнены с возможностью соединения с первым выходным средством в первом режиме работы, при котором имеют место первая скорость и первый крутящий момент вращения детали резьбового соединителя, с обеспечением вращения корпуса мультипликатора совместно со вторым выходным средством и первым выходным средством в одном направлении и разъединения с первым выходным средством во втором режиме работы, при котором имеют место вторая скорость и второй крутящий момент вращения детали резьбового соединителя, которые соответственно меньше первой скорости и больше первого крутящего момента, с обеспечением вращения корпуса мультипликатора совместно со вторым выходным средством в одном направлении и первого выходного средства в противоположном направлении при равной вращающей силе,причем первое выходное средство выполнено с возможностью вращаться в обоих режимах, тогда как второе выходное средство - с возможностью вращаться в первом режиме и оказывать противодействие объекту, находящемуся по соседству с деталью резьбового соединителя, во втором режиме.-5 014977 2. Инструмент по п.1, отличающийся тем, что первое выходное средство является ведущим элементом для вращения детали резьбового соединителя, тогда как второе выходное средство является противодействующим элементом для оказания противодействия во время вращения этой детали соседнему с ней объекту. 3. Инструмент по п.1, отличающийся тем, что первое выходное средство является ведущей муфтой для вращения детали резьбового соединителя, тогда как второе выходное средство является противодействующей муфтой для оказания противодействия во время вращения этой детали соседнему с ней объекту. 4. Инструмент по п.1, отличающийся тем, что он дополнительно включает основной привод, по меньшей мере одна часть которого функционально соединена с корпусом мультипликатора, так что корпус мультипликатора может вращаться относительно указанной части корпуса основного привода. 5. Инструмент по п.4, отличающийся тем, что он дополнительно включает промежуточный привод,предназначенный для выполнения работы по меньшей мере при трех скоростях, причем при первой скорости и первом крутящем моменте в указанном первом режиме работы указанная часть корпуса промежуточного привода соединена с возможностью вращения с указанной по меньшей мере одной частью корпуса основного привода и без вращения с корпусом мультипликатора, при второй скорости и втором крутящем моменте, которые соответственно меньше первой скорости и больше первого крутящего момента в указанном первом режиме работы, указанная часть корпуса промежуточного привода соединена без вращения с указанной по меньшей мере одной частью корпуса основного привода и с возможностью вращения с корпусом мультипликатора, а при третьей скорости и третьем крутящем моменте, которые соответственно меньше второй скорости и больше второго крутящего момента в указанном втором режиме работы, указанная часть корпуса промежуточного привода соединена без вращения с указанной по меньшей мере одной частью корпуса основного привода и корпусом мультипликатора. 6. Инструмент по п.2, отличающийся тем, что корпус мультипликатора выполнен за одно целое с противодействующим элементом. 7. Инструмент по п.2, отличающийся тем, что корпус мультипликатора выполнен с возможностью соединения с противодействующим элементом через деталь резьбового соединителя. 8. Инструмент по п.1, отличающийся тем, что он предназначен для соединения одной детали резьбового соединителя с другой деталью резьбового соединителя в единое целое при первом режиме работы и для разъединения деталей резьбового соединителя при втором режиме работы. 9. Инструмент по п.1, отличающийся тем, что он дополнительно включает переключатель для автоматического переключения инструмента из первого режима работы во второй режим работы в положении, когда одна деталь резьбового соединителя вступает в контакт с другой деталью резьбового соединителя. 10. Инструмент по п.1, отличающийся тем, что он дополнительно включает переключатель для переключения инструмента оператором из первого режима работы во второй режим работы, когда одна деталь резьбового соединителя вступает в контакт с другой деталью резьбового соединителя. 11. Инструмент по п.1, отличающийся тем, что он дополнительно включает переключатель для переключения инструмента из первого режима работы во второй режим работы движением инструмента в направлении, аксиальном к резьбовому соединителю, в положении, когда одна деталь резьбового соединителя вступает в контакт с другой деталью резьбового соединителя. 12. Инструмент по п.4, отличающийся тем, что основной привод выполнен в виде ручного гаечного ключа. 13. Инструмент по п.4, отличающийся тем, что основной привод включает двигатель. 14. Инструмент по п.13, отличающийся тем, что основной привод включает по меньшей мере один дополнительный мультипликатор для увеличения выходного крутящего момента основного привода. 15. Инструмент по п.14, отличающийся тем, что по меньшей мере один из указанных мультипликаторов выполнен с возможностью ограничивать выходной крутящий момент привода и обеспечивать, тем самым, возможность поглощения оператором силы указанного противодействия. 16. Инструмент по п.1, отличающийся тем, что привод включает механический гайковерт.
