Турбина для преобразования гидродинамической энергии для применения в воздушной и гидравлической окружающих средах и в среде под давлением

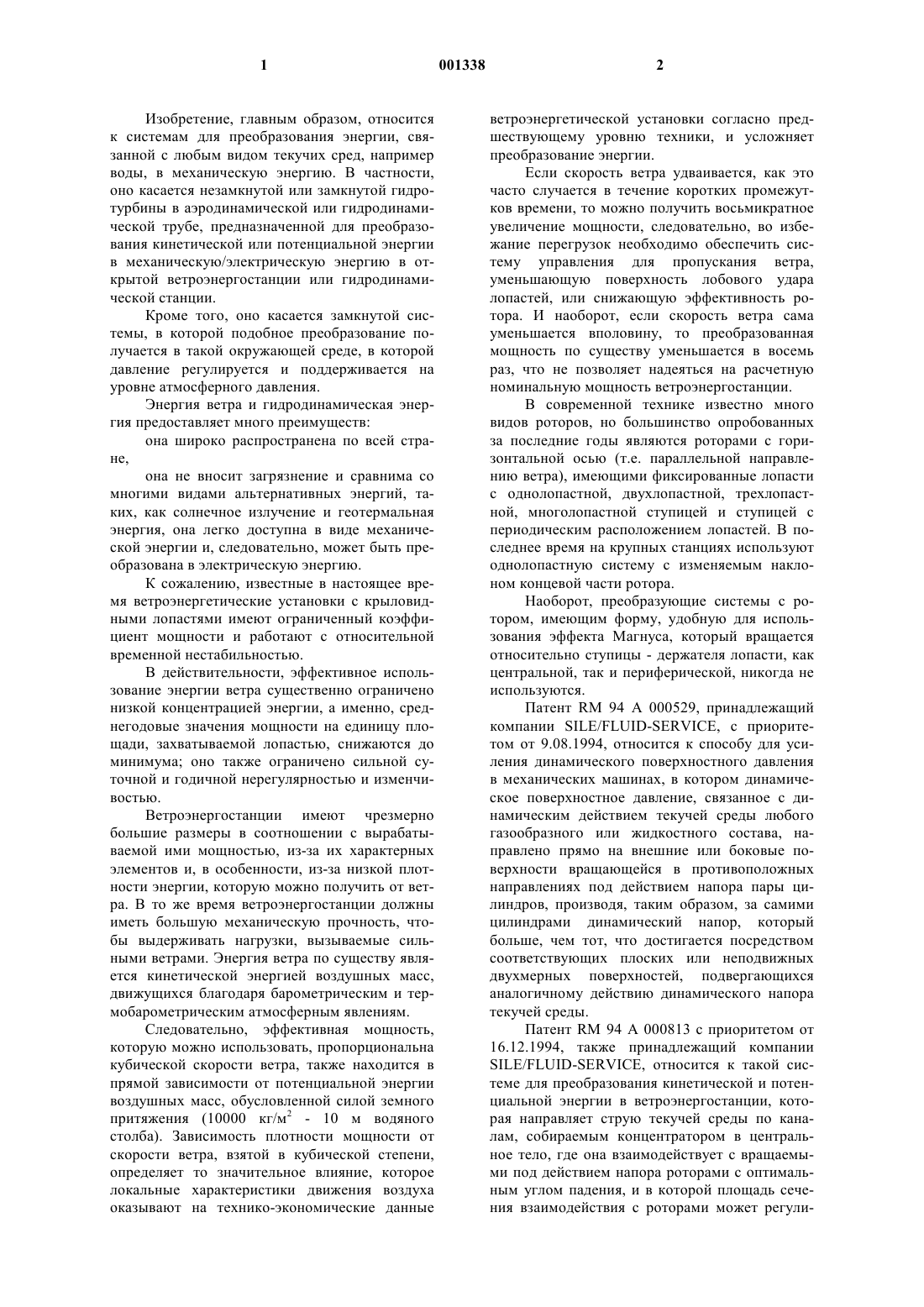

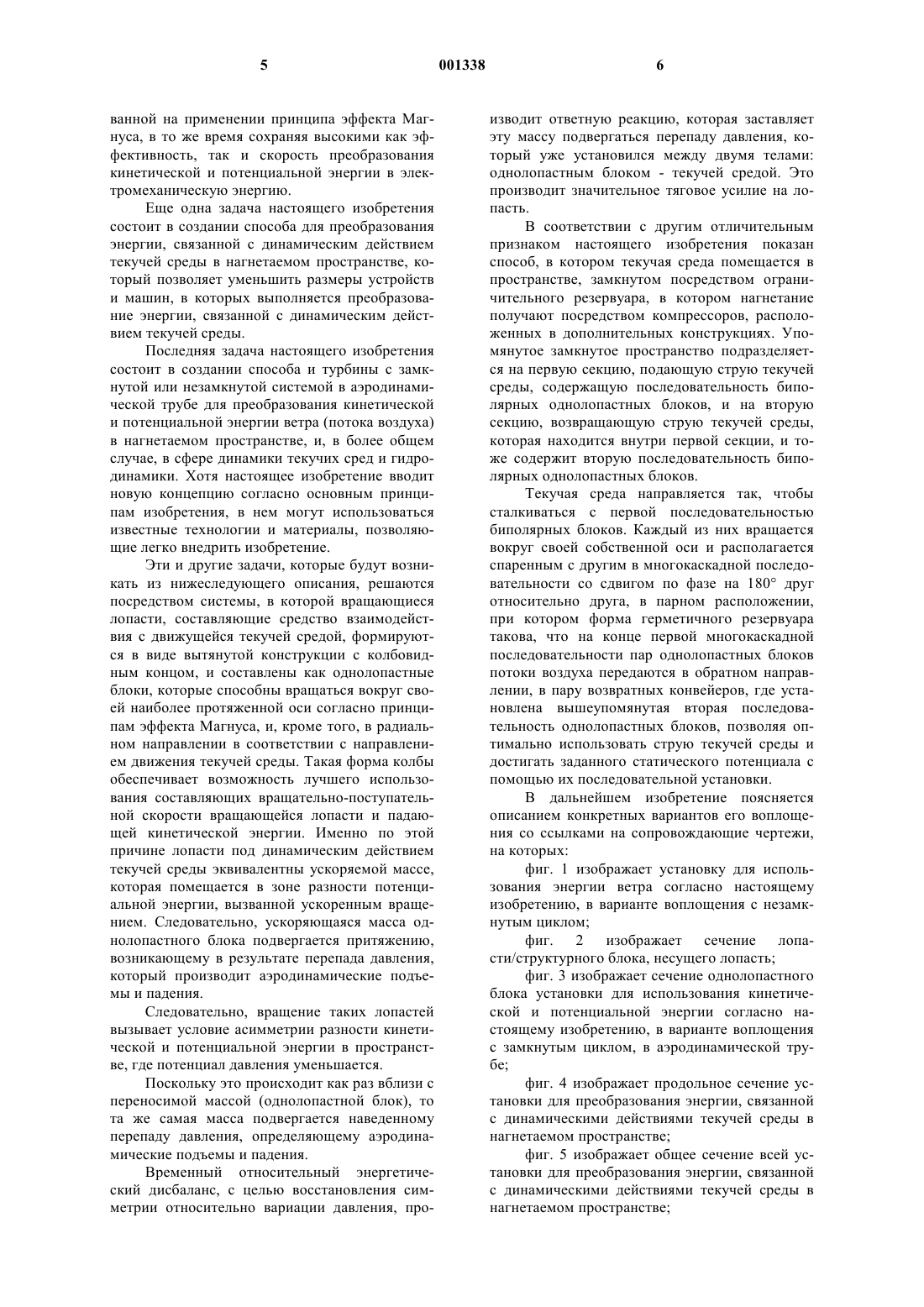

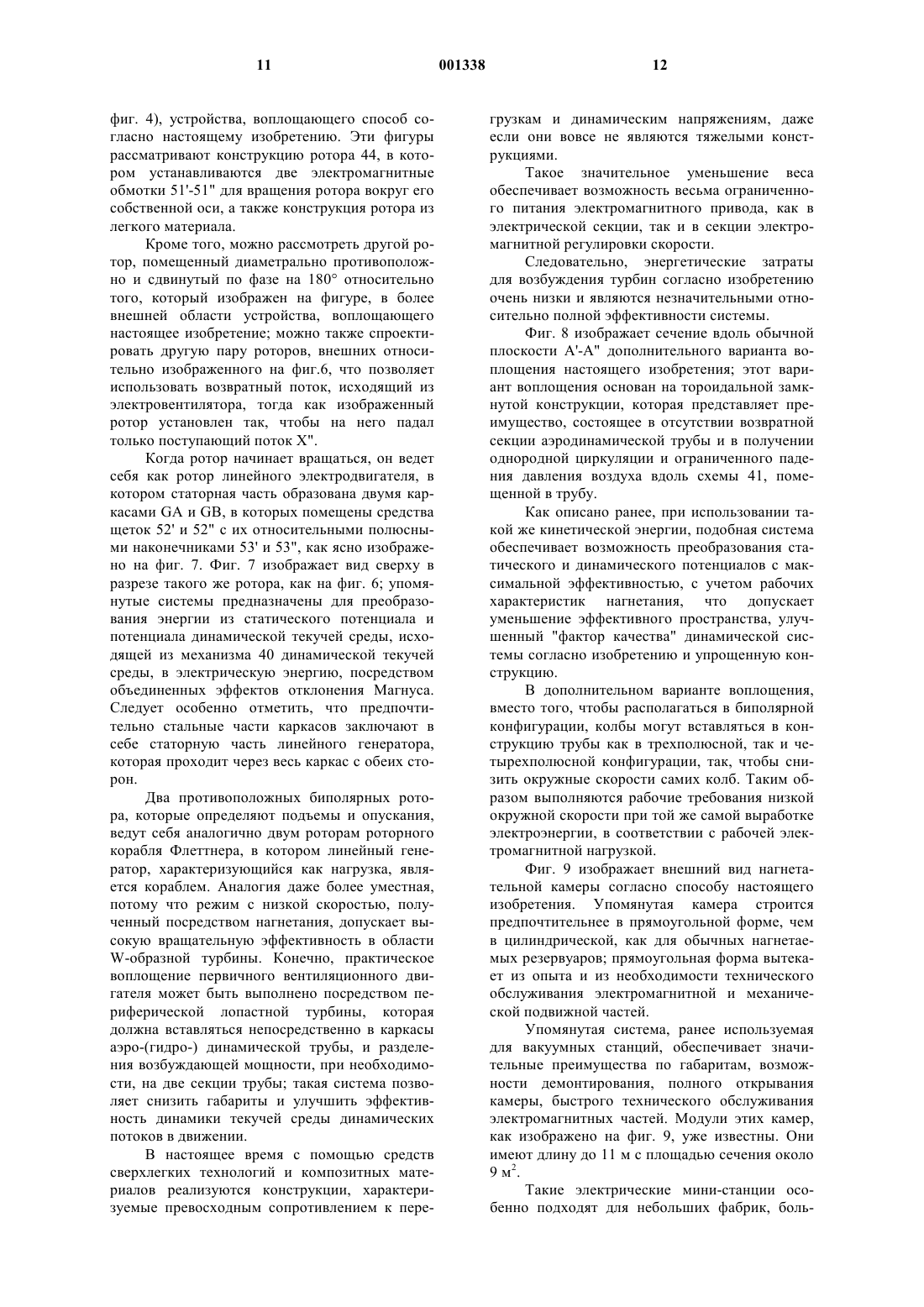

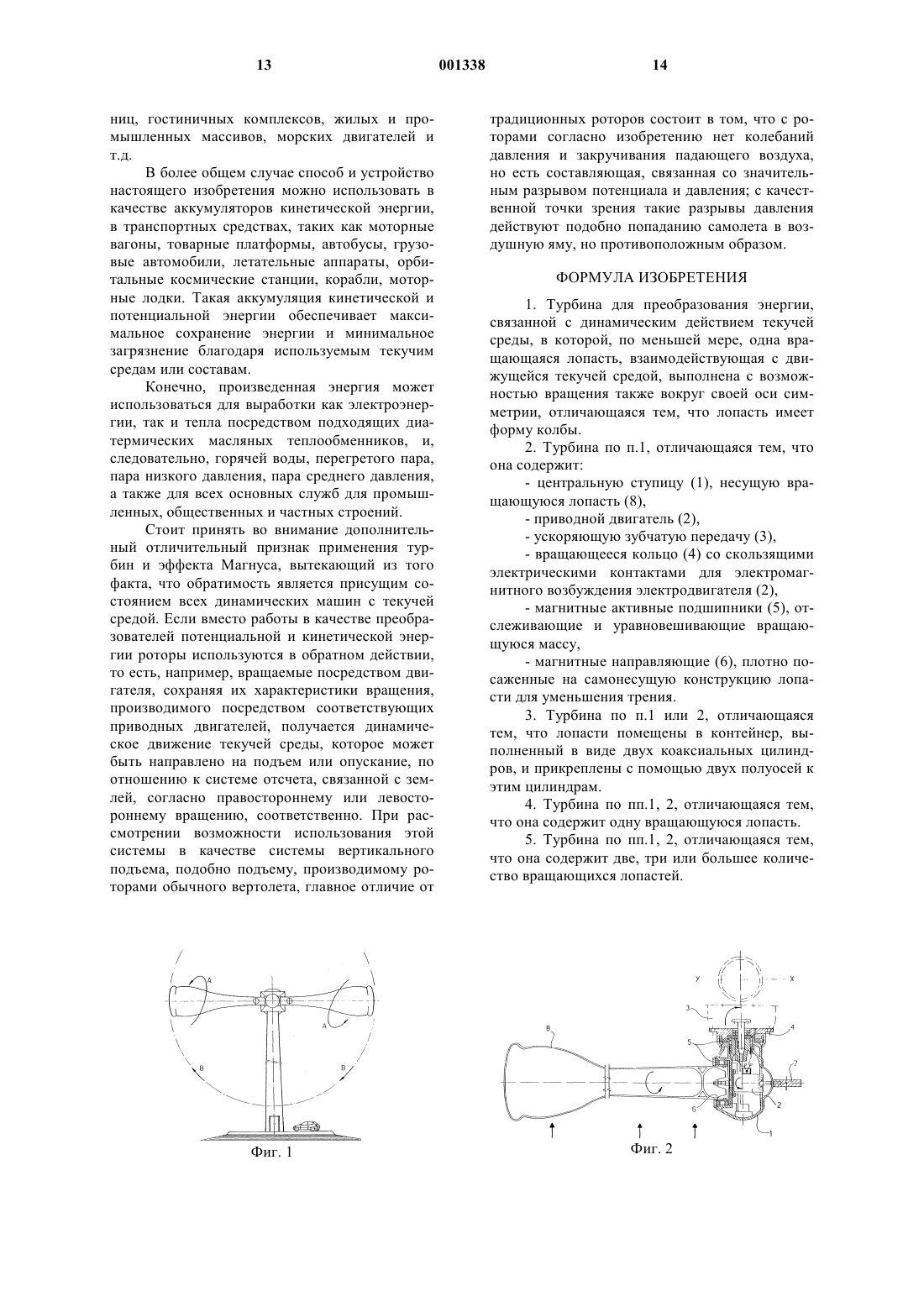

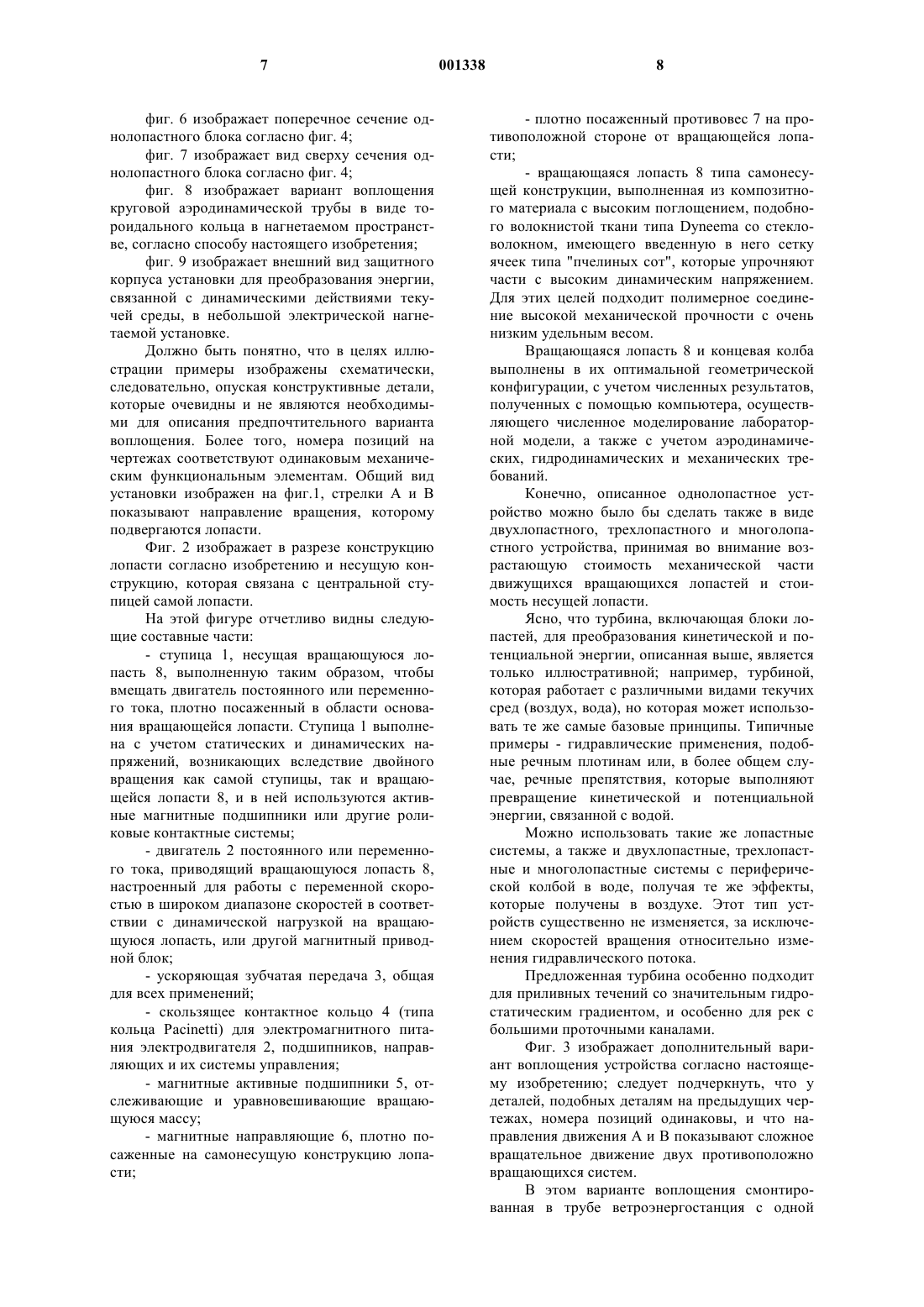

1 Изобретение, главным образом, относится к системам для преобразования энергии, связанной с любым видом текучих сред, например воды, в механическую энергию. В частности,оно касается незамкнутой или замкнутой гидротурбины в аэродинамической или гидродинамической трубе, предназначенной для преобразования кинетической или потенциальной энергии в механическую/электрическую энергию в открытой ветроэнергостанции или гидродинамической станции. Кроме того, оно касается замкнутой системы, в которой подобное преобразование получается в такой окружающей среде, в которой давление регулируется и поддерживается на уровне атмосферного давления. Энергия ветра и гидродинамическая энергия предоставляет много преимуществ: она широко распространена по всей стране,она не вносит загрязнение и сравнима со многими видами альтернативных энергий, таких, как солнечное излучение и геотермальная энергия, она легко доступна в виде механической энергии и, следовательно, может быть преобразована в электрическую энергию. К сожалению, известные в настоящее время ветроэнергетические установки с крыловидными лопастями имеют ограниченный коэффициент мощности и работают с относительной временной нестабильностью. В действительности, эффективное использование энергии ветра существенно ограничено низкой концентрацией энергии, а именно, среднегодовые значения мощности на единицу площади, захватываемой лопастью, снижаются до минимума; оно также ограничено сильной суточной и годичной нерегулярностью и изменчивостью. Ветроэнергостанции имеют чрезмерно большие размеры в соотношении с вырабатываемой ими мощностью, из-за их характерных элементов и, в особенности, из-за низкой плотности энергии, которую можно получить от ветра. В то же время ветроэнергостанции должны иметь большую механическую прочность, чтобы выдерживать нагрузки, вызываемые сильными ветрами. Энергия ветра по существу является кинетической энергией воздушных масс,движущихся благодаря барометрическим и термобарометрическим атмосферным явлениям. Следовательно, эффективная мощность,которую можно использовать, пропорциональна кубической скорости ветра, также находится в прямой зависимости от потенциальной энергии воздушных масс, обусловленной силой земного притяжения (10000 кг/м 2 - 10 м водяного столба). Зависимость плотности мощности от скорости ветра, взятой в кубической степени,определяет то значительное влияние, которое локальные характеристики движения воздуха оказывают на технико-экономические данные 2 ветроэнергетической установки согласно предшествующему уровню техники, и усложняет преобразование энергии. Если скорость ветра удваивается, как это часто случается в течение коротких промежутков времени, то можно получить восьмикратное увеличение мощности, следовательно, во избежание перегрузок необходимо обеспечить систему управления для пропускания ветра,уменьшающую поверхность лобового удара лопастей, или снижающую эффективность ротора. И наоборот, если скорость ветра сама уменьшается вполовину, то преобразованная мощность по существу уменьшается в восемь раз, что не позволяет надеяться на расчетную номинальную мощность ветроэнергостанции. В современной технике известно много видов роторов, но большинство опробованных за последние годы являются роторами с горизонтальной осью (т.е. параллельной направлению ветра), имеющими фиксированные лопасти с однолопастной, двухлопастной, трехлопастной, многолопастной ступицей и ступицей с периодическим расположением лопастей. В последнее время на крупных станциях используют однолопастную систему с изменяемым наклоном концевой части ротора. Наоборот, преобразующие системы с ротором, имеющим форму, удобную для использования эффекта Магнуса, который вращается относительно ступицы - держателя лопасти, как центральной, так и периферической, никогда не используются. Патент RM 94 А 000529, принадлежащий компании SILE/FLUID-SERVICE, с приоритетом от 9.08.1994, относится к способу для усиления динамического поверхностного давления в механических машинах, в котором динамическое поверхностное давление, связанное с динамическим действием текучей среды любого газообразного или жидкостного состава, направлено прямо на внешние или боковые поверхности вращающейся в противоположных направлениях под действием напора пары цилиндров, производя, таким образом, за самими цилиндрами динамический напор, который больше, чем тот, что достигается посредством соответствующих плоских или неподвижных двухмерных поверхностей, подвергающихся аналогичному действию динамического напора текучей среды. Патент RM 94 А 000813 с приоритетом от 16.12.1994, также принадлежащий компанииSILE/FLUID-SERVICE, относится к такой системе для преобразования кинетической и потенциальной энергии в ветроэнергостанции, которая направляет струю текучей среды по каналам, собираемым концентратором в центральное тело, где она взаимодействует с вращаемыми под действием напора роторами с оптимальным углом падения, и в которой площадь сечения взаимодействия с роторами может регули 3 роваться по размерам. Кроме того, известно, что нагнетание, статический способ для наполнения закрытого контейнера с заданным давлением, в соответствии с типом станции, допускает такую плотность энергии, которая заставляет кинетическую составляющую энергии, падающей на вращающийся элемент, увеличиваться при увеличении давления и плотности. Поэтому можно работать с низкой скоростью текучей среды и,следовательно, с низкой скоростью роторов,даже если рабочие условия характеризуются одинаковой мощностью и эффективностью. В динамике текучих сред этот случай можно отнести к ситуации, при которой в гидравлической системе падения (текучей среды), для определения мощности плотины основным фактором является статический напор, даже в большей степени, чем расход потока, поскольку расход потока является фиксированным значением,которое не меняется со временем. Следовательно, если гидростатический водоем обеспечивает ограниченную мощность, то при том же сечении падающего столба воды, можно получить большее падение давления, если поднять водоем. Экспериментальная работа по эффекту Магнуса началась в начале нашего века и раскрыта в ряде научных международных публикаций. Пример этому представлен использованием вращающегося цилиндра в конструкции корабля с ротором Флеттнера (Flettner) и Коустью(Cousteau). Однако следует отметить, что эти практические решения относятся к прикладному способу "трансляционного" типа, который включает распределение подъемных сил, измеряемых в единицах килоньютон на метр, параллельным образом, по всей поверхности вращающегося цилиндра. С точки зрения динамики, как в воздушной, так и гидродинамической среде, упомянутая геометрическая конфигурация непригодна для вращающейся лопасти, которая может вращаться также на оси вращения, с различными соответствующими окружными скоростями,которые возрастают от основания "пропеллера" до концевой области лопасти, на которой окружная скорость имеет наибольшее значение. Следовательно, физически цилиндрическая конфигурация от основания до конца турбины (или пропеллера) не адекватна для динамического использования всех скоростей, связанных с эффектом Магнуса. Математический расчет, численное моделирование и уже реализованные турбины, продемонстрировали то, что для получения динамически корректной формы геометрическая конфигурация вращающегося ротора (лопасти) должна принимать особенную геометрическую форму, которая представляет собой форму"колбы" на периферическом конце самой вращающейся лопасти. 4 Следовательно, такая турбина является новой машиной, которая подходит для использования динамических составляющих и потенциала любых текучих сред, движущихся с низкой скоростью, например:- свободная вода (реки с низким гидростатическим давлением и с низкой скоростью течения воды, в м/с);- газообразная смесь (воздух или азот под давлением). Патент GB-A-2031072 раскрывает систему использования энергии ветра, в которой тело лопасти не вращается вокруг своей собственной оси, а подвешивается (шарнирно) к вертикальному валу, вращательный момент которого генерирует электроэнергию. Лопасти поднимаются, когда скорость ветра увеличивается, чтобы обеспечить возможность использовать преимущество также при слабом ветре. Вместо вышеописанного, в документе GBA-2179014 используется эффект Магнуса. В этом документе используется упомянутый эффект для управления положением корабля или для его тяги, но не для генерации энергии. Патент US 4366386 определяет уровень техники настоящего изобретения. Этот патент относится к турбине с лопастями, которые совершенно цилиндрические, а турбину помещают в окружающую среду, не находящуюся под давлением. Цилиндрическая форма лопастей является лучшим решением в случае поступательного движения (на корабле с ротором Флеттнера и Коустью), но она не может быть применена,практически, с положительным результатом в случае относительного вращения между лопастью и направлением движущейся текучей среды. Это означает, в частности, что отдача для наиболее распространенных скоростей ветра в течение года (слабые ветры) слишком низка. Задача настоящего изобретения состоит в создании способа и турбины, действующих в системе замкнутого или незамкнутого (открытый воздух - речной поток) цикла, предназначенных для преобразования кинетической и потенциальной энергии в воздушной среде, и в более общем случае в динамической текучей среде, в которых вращающиеся лопасти, взаимодействующие со струей текучей среды, обеспечиваются своим собственным вращательным движением вокруг их наиболее протяженной оси. Это позволяет использовать эффекты усиления давления, вытекающие из эффекта Магнуса, в особенной форме лопастей. Другая задача настоящего изобретения состоит в создании способа для преобразования энергии, связанной с динамическим действием текучей среды в пространстве под давлением,который позволяет использовать более низкие рабочие скорости, посредством машины, осно 5 ванной на применении принципа эффекта Магнуса, в то же время сохраняя высокими как эффективность, так и скорость преобразования кинетической и потенциальной энергии в электромеханическую энергию. Еще одна задача настоящего изобретения состоит в создании способа для преобразования энергии, связанной с динамическим действием текучей среды в нагнетаемом пространстве, который позволяет уменьшить размеры устройств и машин, в которых выполняется преобразование энергии, связанной с динамическим действием текучей среды. Последняя задача настоящего изобретения состоит в создании способа и турбины с замкнутой или незамкнутой системой в аэродинамической трубе для преобразования кинетической и потенциальной энергии ветра (потока воздуха) в нагнетаемом пространстве, и, в более общем случае, в сфере динамики текучих сред и гидродинамики. Хотя настоящее изобретение вводит новую концепцию согласно основным принципам изобретения, в нем могут использоваться известные технологии и материалы, позволяющие легко внедрить изобретение. Эти и другие задачи, которые будут возникать из нижеследующего описания, решаются посредством системы, в которой вращающиеся лопасти, составляющие средство взаимодействия с движущейся текучей средой, формируются в виде вытянутой конструкции с колбовидным концом, и составлены как однолопастные блоки, которые способны вращаться вокруг своей наиболее протяженной оси согласно принципам эффекта Магнуса, и, кроме того, в радиальном направлении в соответствии с направлением движения текучей среды. Такая форма колбы обеспечивает возможность лучшего использования составляющих вращательно-поступательной скорости вращающейся лопасти и падающей кинетической энергии. Именно по этой причине лопасти под динамическим действием текучей среды эквивалентны ускоряемой массе,которая помещается в зоне разности потенциальной энергии, вызванной ускоренным вращением. Следовательно, ускоряющаяся масса однолопастного блока подвергается притяжению,возникающему в результате перепада давления,который производит аэродинамические подъемы и падения. Следовательно, вращение таких лопастей вызывает условие асимметрии разности кинетической и потенциальной энергии в пространстве, где потенциал давления уменьшается. Поскольку это происходит как раз вблизи с переносимой массой (однолопастной блок), то та же самая масса подвергается наведенному перепаду давления, определяющему аэродинамические подъемы и падения. Временный относительный энергетический дисбаланс, с целью восстановления симметрии относительно вариации давления, про 001338 6 изводит ответную реакцию, которая заставляет эту массу подвергаться перепаду давления, который уже установился между двумя телами: однолопастным блоком - текучей средой. Это производит значительное тяговое усилие на лопасть. В соответствии с другим отличительным признаком настоящего изобретения показан способ, в котором текучая среда помещается в пространстве, замкнутом посредством ограничительного резервуара, в котором нагнетание получают посредством компрессоров, расположенных в дополнительных конструкциях. Упомянутое замкнутое пространство подразделяется на первую секцию, подающую струю текучей среды, содержащую последовательность биполярных однолопастных блоков, и на вторую секцию, возвращающую струю текучей среды,которая находится внутри первой секции, и тоже содержит вторую последовательность биполярных однолопастных блоков. Текучая среда направляется так, чтобы сталкиваться с первой последовательностью биполярных блоков. Каждый из них вращается вокруг своей собственной оси и располагается спаренным с другим в многокаскадной последовательности со сдвигом по фазе на 180 друг относительно друга, в парном расположении,при котором форма герметичного резервуара такова, что на конце первой многокаскадной последовательности пар однолопастных блоков потоки воздуха передаются в обратном направлении, в пару возвратных конвейеров, где установлена вышеупомянутая вторая последовательность однолопастных блоков, позволяя оптимально использовать струю текучей среды и достигать заданного статического потенциала с помощью их последовательной установки. В дальнейшем изобретение поясняется описанием конкретных вариантов его воплощения со ссылками на сопровождающие чертежи,на которых: фиг. 1 изображает установку для использования энергии ветра согласно настоящему изобретению, в варианте воплощения с незамкнутым циклом; фиг. 2 изображает сечение лопасти/структурного блока, несущего лопасть; фиг. 3 изображает сечение однолопастного блока установки для использования кинетической и потенциальной энергии согласно настоящему изобретению, в варианте воплощения с замкнутым циклом, в аэродинамической трубе; фиг. 4 изображает продольное сечение установки для преобразования энергии, связанной с динамическими действиями текучей среды в нагнетаемом пространстве; фиг. 5 изображает общее сечение всей установки для преобразования энергии, связанной с динамическими действиями текучей среды в нагнетаемом пространстве; 7 фиг. 6 изображает поперечное сечение однолопастного блока согласно фиг. 4; фиг. 7 изображает вид сверху сечения однолопастного блока согласно фиг. 4; фиг. 8 изображает вариант воплощения круговой аэродинамической трубы в виде тороидального кольца в нагнетаемом пространстве, согласно способу настоящего изобретения; фиг. 9 изображает внешний вид защитного корпуса установки для преобразования энергии,связанной с динамическими действиями текучей среды, в небольшой электрической нагнетаемой установке. Должно быть понятно, что в целях иллюстрации примеры изображены схематически,следовательно, опуская конструктивные детали,которые очевидны и не являются необходимыми для описания предпочтительного варианта воплощения. Более того, номера позиций на чертежах соответствуют одинаковым механическим функциональным элементам. Общий вид установки изображен на фиг.1, стрелки А и В показывают направление вращения, которому подвергаются лопасти. Фиг. 2 изображает в разрезе конструкцию лопасти согласно изобретению и несущую конструкцию, которая связана с центральной ступицей самой лопасти. На этой фигуре отчетливо видны следующие составные части:- ступица 1, несущая вращающуюся лопасть 8, выполненную таким образом, чтобы вмещать двигатель постоянного или переменного тока, плотно посаженный в области основания вращающейся лопасти. Ступица 1 выполнена с учетом статических и динамических напряжений, возникающих вследствие двойного вращения как самой ступицы, так и вращающейся лопасти 8, и в ней используются активные магнитные подшипники или другие роликовые контактные системы;- двигатель 2 постоянного или переменного тока, приводящий вращающуюся лопасть 8,настроенный для работы с переменной скоростью в широком диапазоне скоростей в соответствии с динамической нагрузкой на вращающуюся лопасть, или другой магнитный приводной блок;- ускоряющая зубчатая передача 3, общая для всех применений;- скользящее контактное кольцо 4 (типа кольца Pacinetti) для электромагнитного питания электродвигателя 2, подшипников, направляющих и их системы управления;- магнитные активные подшипники 5, отслеживающие и уравновешивающие вращающуюся массу;- магнитные направляющие 6, плотно посаженные на самонесущую конструкцию лопасти;- плотно посаженный противовес 7 на противоположной стороне от вращающейся лопасти;- вращающаяся лопасть 8 типа самонесущей конструкции, выполненная из композитного материала с высоким поглощением, подобного волокнистой ткани типа Dyneema со стекловолокном, имеющего введенную в него сетку ячеек типа "пчелиных сот", которые упрочняют части с высоким динамическим напряжением. Для этих целей подходит полимерное соединение высокой механической прочности с очень низким удельным весом. Вращающаяся лопасть 8 и концевая колба выполнены в их оптимальной геометрической конфигурации, с учетом численных результатов,полученных с помощью компьютера, осуществляющего численное моделирование лабораторной модели, а также с учетом аэродинамических, гидродинамических и механических требований. Конечно, описанное однолопастное устройство можно было бы сделать также в виде двухлопастного, трехлопастного и многолопастного устройства, принимая во внимание возрастающую стоимость механической части движущихся вращающихся лопастей и стоимость несущей лопасти. Ясно, что турбина, включающая блоки лопастей, для преобразования кинетической и потенциальной энергии, описанная выше, является только иллюстративной; например, турбиной,которая работает с различными видами текучих сред (воздух, вода), но которая может использовать те же самые базовые принципы. Типичные примеры - гидравлические применения, подобные речным плотинам или, в более общем случае, речные препятствия, которые выполняют превращение кинетической и потенциальной энергии, связанной с водой. Можно использовать такие же лопастные системы, а также и двухлопастные, трехлопастные и многолопастные системы с периферической колбой в воде, получая те же эффекты,которые получены в воздухе. Этот тип устройств существенно не изменяется, за исключением скоростей вращения относительно изменения гидравлического потока. Предложенная турбина особенно подходит для приливных течений со значительным гидростатическим градиентом, и особенно для рек с большими проточными каналами. Фиг. 3 изображает дополнительный вариант воплощения устройства согласно настоящему изобретению; следует подчеркнуть, что у деталей, подобных деталям на предыдущих чертежах, номера позиций одинаковы, и что направления движения А и В показывают сложное вращательное движение двух противоположно вращающихся систем. В этом варианте воплощения смонтированная в трубе ветроэнергостанция с одной 9 вращающейся лопастью согласно изобретению отличается от описанной выше станции, поскольку она помещается в конструкцию кругового периферического контейнера, на внешних направляющих со ступицей 1, которая является держателем вращающейся лопасти 8, имеющей конструкцию, соответствующую динамическим напряжениям, производимым вращением и перемещением как самой ступицы 1, так и вращающейся лопасти 8, посредством активных подшипников или других роликовых контактных систем. Упомянутая ступица 1 держателя лопасти выполняет функцию центральной ступицы в описанных выше устройствах, а эффективные физические и динамические функции"колбы" остаются неизменными. Кроме того, по сравнению с предыдущими конструкциями, лопасть (колбу) 8 понижают до конкретной области максимальной окружной скорости; фактически, при этом устраняется стержень, несущий лопасть и редуктор скорости, которые приводят к эффективности намного ниже единицы. Различные колбы 8 могут помещаться под равными углами на внешней окружности, согласно конкретному варианту воплощения. Посредством такой системы, силы прикладываются прямо на ограничительные магнитные круговые направляющие, которые фактически становятся линейным двигателем - генератором. В этом варианте воплощения колба ведет себя по существу как линейный генератор тока,и, что касается однолопастного и двухлопастного блока удлиненной формы, этот вариант воплощения можно улучшить с помощью подходящих активных подшипников 5, отслеживающих и уравновешивающих вращающуюся массу. Таким путем можно получить оптимальное исполнение, с эффективностью лучше, чем эффективность, достигаемая у традиционных машин: взаимосвязь редукторов скорости (которые, как сказано выше, характеризуются низкой эффективностью) устраняется, и станция конструируется как система замкнутого цикла с лопастями (колбами), расположенными одна за другой, которые используют остаточную кинетическую энергию при любом прохождении лопастного блока. Фиг. 4 изображает сечение преобразующего устройства в нагнетаемом пространстве. Электровентилятор 40 на фиг. 4 (но следующее применимо также к устройству на фиг. 8) производит воздушный поток в трубе, т.е. среда замкнута посредством ограничительного резервуара 41. Внутри этой трубы производится нагнетание посредством компрессоров, расположенных в комплементарных конструкциях 42', 42". Труба подразделяется на две секции:- подающую секцию, содержащую последовательность биполярных роторов 44', 44", ,44n;- возвращающую секцию, содержащую последовательность биполярных роторов 46', 46",46n. Воздушный поток, производимый электровентилятором 40, поступает в направленияхX', X" так, чтобы снабжать последовательность биполярных роторов 44', 44", , 44n, каждый из которых вращается вокруг собственной оси. Биполярные роторы располагаются спаренными в многокаскадной последовательности, в конкретном случае фиг. 4 - четырехкаскадная последовательность, а пары сдвинуты по фазе на 180 друг относительно друга. Форма ограничительного резервуара такова, что на конце многокаскадной последовательности пар роторов(колб) 44 потоки воздуха передаются в направлениях Y', Y" в пару возвратных конвейеров 45',45", где установлены следующие последовательности колб. Таким путем достигается оптимальное использование струи текучей среды,производимой электровентилятором 40, при котором воздушный поток сам возвращается в замкнутом цикле. Следует отметить, что последовательное размещение нескольких биполярных роторов 44 и 46 дает также последовательное суммирование отдельных мощностей, производимых отдельными колбами: полная выходная мощность является результатом оптимального использования кинетической и потенциальной энергии,связанной с полной струeй текучей среды. Интуитивный пример, который конкретизирует используемые мощности и скорости,может прояснить эффект нагнетания в конструкции такого типа. Описанное устройство при работе со скоростью текучей среды, составляющей 40 м/с,дает номинальную мощность 139 МВт; номинальная мощность около 750 МВт получается в случае, когда скорость поднимается до 80 м/с, а нагнетание не меняется. Чтобы получить такой уровень номинальной мощности, не работая в режиме скорости, равной 80 м/с, достаточно увеличить давление в контейнерной конструкции 11 до 8 атм., что позволяет использовать скорость текучей среды, уменьшенную вплоть до 40 м/с. Следует отметить, что с энергетической точки зрения эффективные затраты на получение нагнетания минимальны, так как они зависят от поддержания определенного уровня давления в замкнутой/изолированной среде по отношению к барометрическим изменениям или по отношению к плотности потока; даже если они не являются результатом гравитационных сил, из-за действия применяемых активных средств согласно изобретению. Фиг. 5 и 6 изображают другое сечение (по плоскости, соответствующей линии А'-А" на 11 фиг. 4), устройства, воплощающего способ согласно настоящему изобретению. Эти фигуры рассматривают конструкцию ротора 44, в котором устанавливаются две электромагнитные обмотки 51'-51" для вращения ротора вокруг его собственной оси, а также конструкция ротора из легкого материала. Кроме того, можно рассмотреть другой ротор, помещенный диаметрально противоположно и сдвинутый по фазе на 180 относительно того, который изображен на фигуре, в более внешней области устройства, воплощающего настоящее изобретение; можно также спроектировать другую пару роторов, внешних относительно изображенного на фиг.6, что позволяет использовать возвратный поток, исходящий из электровентилятора, тогда как изображенный ротор установлен так, чтобы на него падал только поступающий поток X". Когда ротор начинает вращаться, он ведет себя как ротор линейного электродвигателя, в котором статорная часть образована двумя каркасами GA и GB, в которых помещены средства щеток 52' и 52" с их относительными полюсными наконечниками 53' и 53", как ясно изображено на фиг. 7. Фиг. 7 изображает вид сверху в разрезе такого же ротора, как на фиг. 6; упомянутые системы предназначены для преобразования энергии из статического потенциала и потенциала динамической текучей среды, исходящей из механизма 40 динамической текучей среды, в электрическую энергию, посредством объединенных эффектов отклонения Магнуса. Следует особенно отметить, что предпочтительно стальные части каркасов заключают в себе статорную часть линейного генератора,которая проходит через весь каркас с обеих сторон. Два противоположных биполярных ротора, которые определяют подъемы и опускания,ведут себя аналогично двум роторам роторного корабля Флеттнера, в котором линейный генератор, характеризующийся как нагрузка, является кораблем. Аналогия даже более уместная,потому что режим с низкой скоростью, полученный посредством нагнетания, допускает высокую вращательную эффективность в областиW-образной турбины. Конечно, практическое воплощение первичного вентиляционного двигателя может быть выполнено посредством периферической лопастной турбины, которая должна вставляться непосредственно в каркасы аэро-(гидро-) динамической трубы, и разделения возбуждающей мощности, при необходимости, на две секции трубы; такая система позволяет снизить габариты и улучшить эффективность динамики текучей среды динамических потоков в движении. В настоящее время с помощью средств сверхлегких технологий и композитных материалов реализуются конструкции, характеризуемые превосходным сопротивлением к пере 001338 12 грузкам и динамическим напряжениям, даже если они вовсе не являются тяжелыми конструкциями. Такое значительное уменьшение веса обеспечивает возможность весьма ограниченного питания электромагнитного привода, как в электрической секции, так и в секции электромагнитной регулировки скорости. Следовательно, энергетические затраты для возбуждения турбин согласно изобретению очень низки и являются незначительными относительно полной эффективности системы. Фиг. 8 изображает сечение вдоль обычной плоскости А'-А" дополнительного варианта воплощения настоящего изобретения; этот вариант воплощения основан на тороидальной замкнутой конструкции, которая представляет преимущество, состоящее в отсутствии возвратной секции аэродинамической трубы и в получении однородной циркуляции и ограниченного падения давления воздуха вдоль схемы 41, помещенной в трубу. Как описано ранее, при использовании такой же кинетической энергии, подобная система обеспечивает возможность преобразования статического и динамического потенциалов с максимальной эффективностью, с учетом рабочих характеристик нагнетания, что допускает уменьшение эффективного пространства, улучшенный "фактор качества" динамической системы согласно изобретению и упрощенную конструкцию. В дополнительном варианте воплощения,вместо того, чтобы располагаться в биполярной конфигурации, колбы могут вставляться в конструкцию трубы как в трехполюсной, так и четырехполюсной конфигурации, так, чтобы снизить окружные скорости самих колб. Таким образом выполняются рабочие требования низкой окружной скорости при той же самой выработке электроэнергии, в соответствии с рабочей электромагнитной нагрузкой. Фиг. 9 изображает внешний вид нагнетательной камеры согласно способу настоящего изобретения. Упомянутая камера строится предпочтительнее в прямоугольной форме, чем в цилиндрической, как для обычных нагнетаемых резервуаров; прямоугольная форма вытекает из опыта и из необходимости технического обслуживания электромагнитной и механической подвижной частей. Упомянутая система, ранее используемая для вакуумных станций, обеспечивает значительные преимущества по габаритам, возможности демонтирования, полного открывания камеры, быстрого технического обслуживания электромагнитных частей. Модули этих камер,как изображено на фиг. 9, уже известны. Они имеют длину до 11 м с площадью сечения около 9 м 2. Такие электрические мини-станции особенно подходят для небольших фабрик, боль 13 ниц, гостиничных комплексов, жилых и промышленных массивов, морских двигателей и т.д. В более общем случае способ и устройство настоящего изобретения можно использовать в качестве аккумуляторов кинетической энергии,в транспортных средствах, таких как моторные вагоны, товарные платформы, автобусы, грузовые автомобили, летательные аппараты, орбитальные космические станции, корабли, моторные лодки. Такая аккумуляция кинетической и потенциальной энергии обеспечивает максимальное сохранение энергии и минимальное загрязнение благодаря используемым текучим средам или составам. Конечно, произведенная энергия может использоваться для выработки как электроэнергии, так и тепла посредством подходящих диатермических масляных теплообменников, и,следовательно, горячей воды, перегретого пара,пара низкого давления, пара среднего давления,а также для всех основных служб для промышленных, общественных и частных строений. Стоит принять во внимание дополнительный отличительный признак применения турбин и эффекта Магнуса, вытекающий из того факта, что обратимость является присущим состоянием всех динамических машин с текучей средой. Если вместо работы в качестве преобразователей потенциальной и кинетической энергии роторы используются в обратном действии,то есть, например, вращаемые посредством двигателя, сохраняя их характеристики вращения,производимого посредством соответствующих приводных двигателей, получается динамическое движение текучей среды, которое может быть направлено на подъем или опускание, по отношению к системе отсчета, связанной с землей, согласно правостороннему или левостороннему вращению, соответственно. При рассмотрении возможности использования этой системы в качестве системы вертикального подъема, подобно подъему, производимому роторами обычного вертолета, главное отличие от 14 традиционных роторов состоит в том, что с роторами согласно изобретению нет колебаний давления и закручивания падающего воздуха,но есть составляющая, связанная со значительным разрывом потенциала и давления; с качественной точки зрения такие разрывы давления действуют подобно попаданию самолета в воздушную яму, но противоположным образом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Турбина для преобразования энергии,связанной с динамическим действием текучей среды, в которой, по меньшей мере, одна вращающаяся лопасть, взаимодействующая с движущейся текучей средой, выполнена с возможностью вращения также вокруг своей оси симметрии, отличающаяся тем, что лопасть имеет форму колбы. 2. Турбина по п.1, отличающаяся тем, что она содержит:- центральную ступицу (1), несущую вращающуюся лопасть (8),- приводной двигатель (2),- ускоряющую зубчатую передачу (3),- вращающееся кольцо (4) со скользящими электрическими контактами для электромагнитного возбуждения электродвигателя (2),- магнитные активные подшипники (5), отслеживающие и уравновешивающие вращающуюся массу,- магнитные направляющие (6), плотно посаженные на самонесущую конструкцию лопасти для уменьшения трения. 3. Турбина по п.1 или 2, отличающаяся тем, что лопасти помещены в контейнер, выполненный в виде двух коаксиальных цилиндров, и прикреплены с помощью двух полуосей к этим цилиндрам. 4. Турбина по пп.1, 2, отличающаяся тем,что она содержит одну вращающуюся лопасть. 5. Турбина по пп.1, 2, отличающаяся тем,что она содержит две, три или большее количество вращающихся лопастей.
