Здание комбинированной конструктивной системы (варианты)

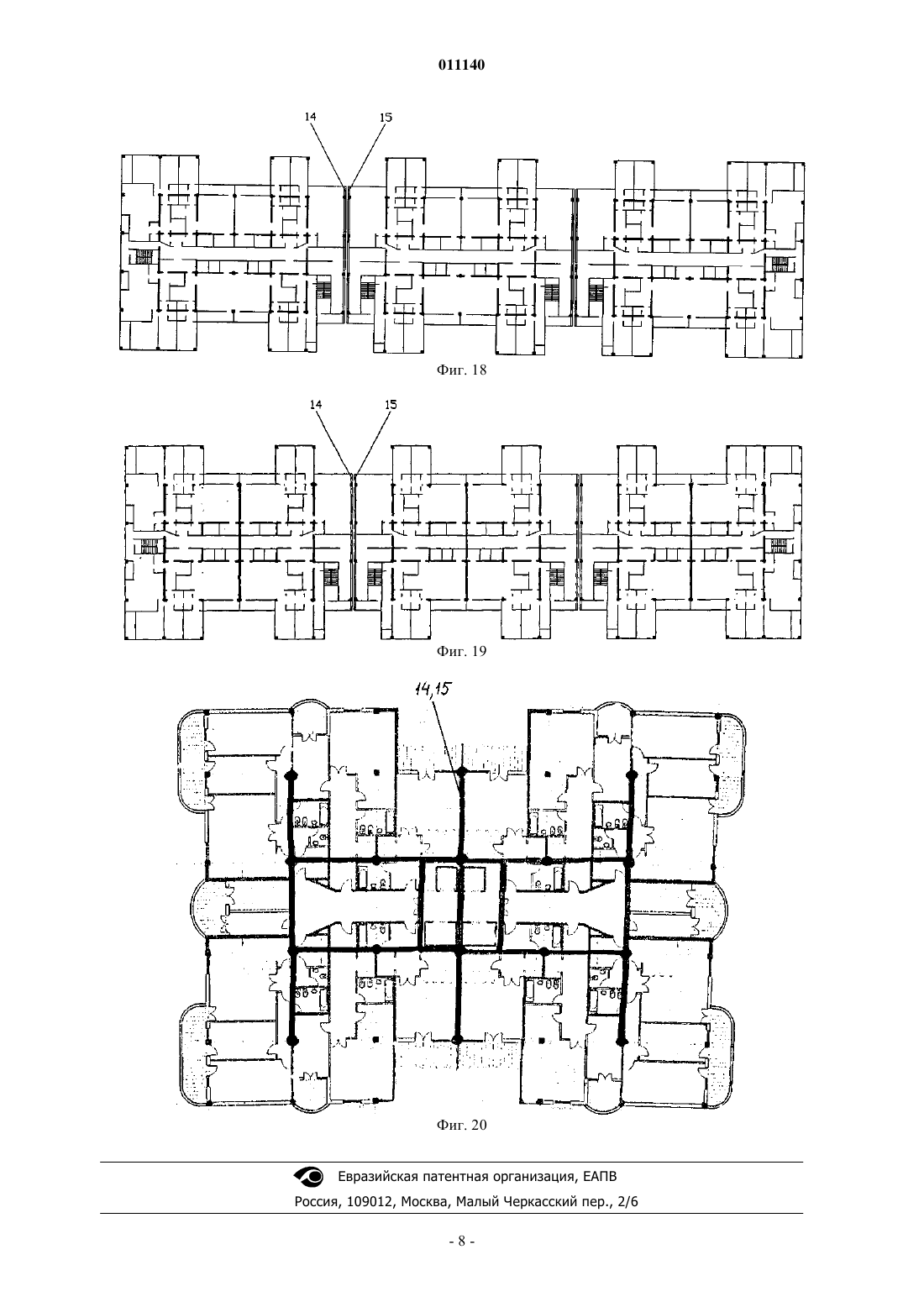

011140 Изобретение относится к конструктивным системам многоэтажных зданий, возводимых в зонах с различными ветровыми нагрузками и/или с различной сейсмичностью. Известны комбинированные конструктивные системы "ядро жесткости-каркас", в которых центрально расположенная вертикальная объемно-пространственная несущая конструкция представлена в виде полого ядра жесткости в комбинации с окружающими это ядро колоннами шарнирного каркаса и с цельными на этаж плитами перекрытий, которые взаимоувязывают между собой все элементы комбинации (авт. свид. SU 853068, Е 04 Н 1/00, 1981, а также А.О. Саакян и др. Возведение зданий и сооружений методом подъема, М. "Стройиздат", 1982, стр.30, 87 и 127-129). Недостаток зданий такой конструкции состоит в том, что отсутствует возможность варьирования жесткостью несущей конструкции в зависимости от природно-климатических условий (сейсмичности,ветровых нагрузок) данной местности. Кроме того, ядра жесткости представляют собой полые шахты без конструктивного наполнения, служащие лишь для размещения коммуникационных систем. Заявляемое изобретение относится к зданиям комбинированной конструктивной системы, имеющим более чем одну вертикальную объемно-пространственную несущую конструкцию. Наиболее близкими к заявляемому изобретению по технической сущности и достигаемому результату являются здания комбинированной конструктивной системы, включающее шарнирный каркас с цельными на этаж монолитными плитами перекрытий и более чем одну вертикальную объемно-пространственную несущую конструкцию в виде монолитных ядер жесткости на всю высоту здания, которые взаимоувязаны цельными на этаж плитами перекрытий, а число и форма поперечного сечения ядер жесткости соответствуют площади и конфигурации цельных на этаж плит перекрытий. К ним относятся здания с двумя ядрами жесткости (А.О. Саакян и др. Возведение зданий и сооружений методом подъема, М."Стройиздат", 1982, стр. 119), с тремя ядрами жесткости (там же, стр. 152) и с четырьмя ядрами жесткости (там же, стр. 157). Эти здания имеют те же недостатки, которые были указаны выше для одноядерных зданий. Задачей изобретения является расширение спектра жесткостей несущих конструкций зданий для возможности выбора конструкции, в наибольшей степени соответствующей природно-климатическим условиям данной местности. Заявляемым изобретением предлагаются варианты осуществления зданий как с нецентричным, так и с центричным расположением вертикальных объемно-пространственных несущих конструкций. Сущность изобретения по первому варианту состоит в том, что в зданиях с нецентричным расположением вертикальных объемно-пространственных несущих конструкций каждая из вертикальных объемно-пространственных несущих конструкций сформирована из совокупности цельных неразрезных монолитных блоков высотой на этаж, образующих в поперечном сечении ячеистую структуру с замкнутым контуром, причем соседние блоки имеют между собой смежные плокости: вертикальную, для блоков, расположенных на одном уровне, и горизонтальную, для блоков, расположенных на различных уровнях. Сущность изобретения по первому варианту состоит также в том, что вертикальные объемно-пространственные несущие конструкции здания соединены между собой монолитными связевыми элементами жесткости, которые могут быть выполнены в виде либо плоских вертикальных монолитных связевых стен, либо цельных неразрезных монолитных связевых блоков высотой на этаж. Вертикальные объемнопространственные несущие конструкции здания также могут быть соединены между собой по всей высоте здания общим ребром двух соседних вертикальных объемно-пространственных несущих конструкций здания. Сущность изобретения по второму варианту состоит в том, что в зданиях, включающих центрально расположенную вертикальную объемно-пространственную несущую конструкцию, последняя сформирована из совокупности цельных неразрезных монолитных блоков высотой на этаж, образующих в поперечном сечении ячеистую структуру с замкнутым контуром, причем соседние блоки имеют между собой смежные плоскости: вертикальную, для блоков, расположенных на одном уровне, и горизонтальную, для блоков, расположенных на различных уровнях. Сущность изобретения по второму варианту состоит также в том, что в зданиях лучевой в плане конфигурации лестничные клетки здания размещены в блоках центрально расположенной объемнопространственной несущей конструкции и примыкают к наружным стенам несущей конструкции, образуя незадымляемый элемент с естественным освещением. Сущность изобретения поясняется чертежами. На фиг. 1-5 схематически показаны в плане здания с нецентричным расположением двух, трех и четырех вертикальных объемно-пространственных несущих конструкций (первый вариант). На фиг. 6-8 показаны примеры соединения вертикальных объемно-пространственных несущих конструкций зданий связевыми стенами, а на фиг. 9-12 - связевыми блоками. На фиг. 13 показано соединение двух вертикальных объемно-пространственных несущих конструкций общим ребром. На фиг. 14-16 показаны в плане здания, включающие центрально расположенную вертикальную объемно-пространственную несущую конструкцию (второй вариант).-1 011140 На фиг. 17 показан пример размещения лестничной клетки для зданий лучевой в плане конфигурации второго варианта исполнения. На фиг. 18 представлено сочленение зданий на примере зданий с двумя несущими конструкциями, а на фиг. 19 и 20 - его облегченные варианты. Здание комбинированной конструктивной системы включает шарнирный каркас на колоннах 1,окружающих вертикальные объемно-пространственные несущие конструкции 2, и цельные на этаж монолитные плиты 3 перекрытий. Вертикальные объемно-пространственные несущие конструкции 2 на всю высоту здания взаимоувязаны плитами 3 перекрытий. Число и форма поперечного сечения несущих конструкций 2 соответствуют площади и конфигурации плит 3, как это показано на фиг. 1-5 и 14-16. Показанные на этих фигурах примеры осуществления охватывают наиболее распространенные конфигурации цельных на этаж плит 3 перекрытий, однако,возможны и другие конфигурации плит и другое сочетание вертикальных объемно-пространственных несущих конструкций. Согласно первому варианту осуществления каждая из вертикальных объемно-пространственных несущих конструкций сформирована из совокупности цельных неразрезных монолитных блоков 4 высотой на этаж, которые образуют в поперечном сечении ячеистую структуру с замкнутым контуром. Соседние блоки 4 имеют между собой смежные плоскости: вертикальную 5, для блоков, расположенных на одном уровне, и горизонтальную 6, для блоков, расположенных на различных уровнях, как это показано на фиг. 1-5. Вертикальные объемно-пространственные несущие конструкции могут быть соединены между собой плоскими вертикальными монолитными связевыми стенами 7, которые проходят по всей высоте здания через цельные на этаж монолитные плиты перекрытий. При этом между двумя вертикальными объемно-пространственными несущими конструкциями здания расположена только одна плоская связевая стена 7, как это показано на фиг. 6-8. Вертикальные объемно-пространственные несущие конструкции могут быть соединены между собой по всей высоте здания цельными неразрезными монолитными связевыми блоками 8 высотой на этаж, которые имеют между собой только смежную горизонтальную плоскость 9. При этом продольная ось блоков 8 на каждом этаже совмещена (фиг. 9-11) или параллельна (фиг. 12) соответствующим осям здания. Вертикальные объемно-пространственные несущие конструкции могут быть соединены между собой по всей высоте здания общим ребром 10 двух соседних несущих конструкций, как это показано на фиг. 13. Второй вариант осуществления относится к зданиям, включающим наряду с периферийными 2 еще и центрально расположенную объемно-пространственную несущую конструкцию 11. В этих зданиях согласно изобретению лишь центрально расположенная несущая конструкция 11 сформирована из совокупности цельных неразрезных монолитных блоков 4 высотой на этаж, как это показано на фиг. 14-16. На фиг. 17 показано размещение лестничных клеток здания в блоках центрально расположенной несущей конструкции 11 здания трехлучевой в плане конфигурации. Лестничные клетки 12 примыкают к наружным стенам 13 несущей конструкции 11. При этом обеспечиваются естественное освещение и незадымляемость этого элемента конструкции - лестничной клетки, что особенно важно в чрезвычайных ситуациях. Заявляемое изобретение дает возможность обеспечения необходимой жесткости несущей конструкции здания в соответствии с природно-климатическими условиями данной местности, а также возможность расширения круга архитектурно-планировочных решений благодаря конструктивному наполнению всех или части объемно-пространственных несущих конструкций. На основе предлагаемых конструкций могут быть осуществлены блоки и застройки путем сочленения зданий в самых разных сочетаниях. В этих случаях сочленяемые здания примыкают друг к другу одними своими глухими стенами посредством устройства шва между ними. На фиг. 18 на примере зданий с двумя несущими конструкциями представлено сочленение, где здания примыкают друг к другу своими глухими торцевыми стенами 14 и 15, а на фиг. 19-20 - его облегченные конструктивные исполнения. ФОРМУЛА ИЗОБРЕТЕНИЯ Здание комбинированной конструктивной системы, включающее шарнирный каркас с цельными на этаж монолитными плитами перекрытий и более чем одну вертикальную объемно-пространственную несущую конструкцию на всю высоту здания, которые взаимоувязаны цельными на этаж плитами перекрытий, а число и форма поперечного сечения несущих конструкций соответствуют площади и конфигурации цельных на этаж плит перекрытий, отличающееся тем, что в зданиях с нецентричным расположением вертикальных объемно-пространственных несущих конструкций каждая из них сформирована из совокупности цельных неразрезных монолитных блоков высотой на этаж, образующих в поперечном сечении ячеистую структуру с замкнутым контуром, причем соседние блоки имеют между собой смежные плоскости: вертикальную, для блоков, расположенных на одном уровне, и горизонтальную, для блоков, расположенных на различных уровнях.-2 011140 2. Здание комбинированной конструктивной системы по п.1, отличающееся тем, что вертикальные объемно-пространственные несущие конструкции здания соединены между собой монолитными связевыми элементами жесткости. 3. Здание комбинированной конструктивной системы по п.2, отличающееся тем, что вертикальные объемно-пространственные несущие конструкции здания соединены между собой плоскими вертикальными монолитными связевыми стенами, проходящими по всей высоте здания через цельные на этаж монолитные плиты перекрытий, причем между двумя вертикальными объемно-пространственными несущими конструкциями здания расположена только одна плоская вертикальная связевая стена. 4. Здание комбинированной конструктивной системы по п.2, отличающееся тем, что вертикальные объемно-пространственные несущие конструкции здания соединены между собой по всей высоте здания цельными неразрезными монолитными связевыми блоками высотой на этаж, причем продольная ось блоков на каждом этаже совмещена или параллельна соответствующим осям здания, а цельные неразрезные монолитные блоки имеют между собой только смежную горизонтальную плоскость. 5. Здание комбинированной конструктивной системы по п.1, отличающееся тем, что вертикальные объемно-пространственные несущие конструкции здания соединены между собой по всей высоте здания общим ребром двух соседних вертикальных объемно-пространственных несущих конструкций здания. 6. Здание комбинированной конструктивной системы, включающее шарнирный каркас с цельными на этаж монолитными плитами перекрытий и более чем одну вертикальную объемно-пространственную несущую конструкцию на всю высоту здания, которые взаимоувязаны цельными на этаж плитами перекрытий, а число и форма поперечного сечения несущих конструкций соответствуют площади и конфигурации цельных на этаж плит перекрытий, отличающееся тем, что в зданиях, включающих центрально расположенную вертикальную объемно-пространственную несущую конструкцию, последняя сформирована из совокупности цельных неразрезных монолитных блоков высотой на этаж, образующих в поперечном сечении ячеистую структуру с замкнутым контуром, причем соседние блоки имеют между собой смежные плоскости: вертикальную, для блоков, расположенных на одном уровне, и горизонтальную, для блоков, расположенных на различных уровнях. 7. Здание комбинированной конструктивной системы по п.6, отличающееся тем, что в зданиях лучевой в плане конфигурации лестничные клетки здания размещены в блоках центрально расположенной объемно-пространственной несущей конструкции и примыкают к наружным стенам несущей конструкции, образуя незадымляемый элемент с естественным освещением.
