Бытовой прибор с осветительным устройством и способ управления его включением

Скачать PDF файл.

Формула / Реферат

1. Холодильный аппарат, содержащий по крайней мере один внутренний отсек (2А), по крайней мере одно осветительное устройство (3) для освещения внутреннего отсека (2А) и устройство (5) управления указанным осветительным устройством (3), отличающийся тем, что устройство (5) управления согласовано с указанным осветительным устройством (3) и выполнено с возможностью постепенного изменения по времени напряжения, питающего осветительное устройство, во время операции его включения или выключения для увеличения срока службы осветительного устройства (3).

2. Холодильный аппарат по п.1, отличающийся тем, что устройство (5) управления выполнено электронным и содержит микроконтроллер (8) и регулятор мощности, предпочтительно в виде симметричного триодного тиристора (11).

3. Холодильный аппарат по п.1, отличающийся тем, что осветительное устройство является лампой (3) накаливания с нитью (4), изготовленной, в частности, из вольфрама или вольфрамового сплава.

4. Холодильный аппарат по п.1, отличающийся тем, что устройство (5) управления согласовано с осветительным устройством (3) так, что в момент включения осветительного устройства (3) питающее напряжение имеет первую заданную величину (V0).

5. Холодильный аппарат по п.4, отличающийся тем, что устройство (5) управления согласовано с указанным осветительным устройством (3) так, что после включения осветительного устройства питающее напряжение плавно возрастает до второй заданной величины (V*).

6. Холодильный аппарат по любому из пп.2 или 5, отличающийся тем, что микроконтроллер (8) содержит элементы (10) памяти неизменяющегося типа для хранения по крайней мере одной таблицы, соответствующей совокупности параметров плавного включения осветительного устройства (3).

7. Холодильный аппарат по п.1, отличающийся тем, что питающее напряжение является переменным напряжением, а устройство (5) управления приспособлено для подачи на осветительное устройство (3) питающего напряжения с активной величиной, изменяемой по времени предпочтительно с помощью технологии коммутации.

8. Холодильный аппарат по п.1, отличающийся тем, что устройство (5) управления приспособлено для подачи на осветительное устройство (3) изменяемого по времени питающего напряжения при включенном и/или выключенном состоянии осветительного устройства (3).

9. Способ управления включением осветительного устройства холодильного аппарата, в частности лампы (3) накаливания с нитью (4), отличающийся тем, что на осветительное устройство во время операции его включения или выключения подают постепенно изменяемое по времени питающее напряжение для увеличения срока службы указанного осветительного устройства.

10. Способ по п.9, отличающийся тем, что содержит следующие этапы, на которых:

I) подают на указанную нить (4) питающее напряжение первой заданной величины (V0) для предотвращения или уменьшения всплеска потребляемой лампой (3) накаливания электрической мощности при её включении, после чего

II) подают на указанную нить (4) питающее напряжение (V), постепенно возрастающее до второй заданной величины (V*), причём вторая заданная величина напряжения предпочтительно соответствует номинальному напряжению лампы (3) накаливания.

11. Способ по п.10, отличающийся тем, что длительность этапа II составляет от минимум 50 до максимум 1000 мс, при этом первая величина напряжения предпочтительно составляет от 0 до 50 В, а вторая величина напряжения преимущественно составляет от 180 до 230 В.

12. Способ по любому из пп.10 или 11, отличающийся тем, что на этапе II используют величины напряжения, содержащиеся в таблице, хранящейся в элементах памяти неизменяющегося типа.

13. Способ по любому из пп.9-12, отличающийся тем, что подаваемое питающее напряжение имеет активную величину, изменяемую по времени предпочтительно с помощью технологии коммутации.

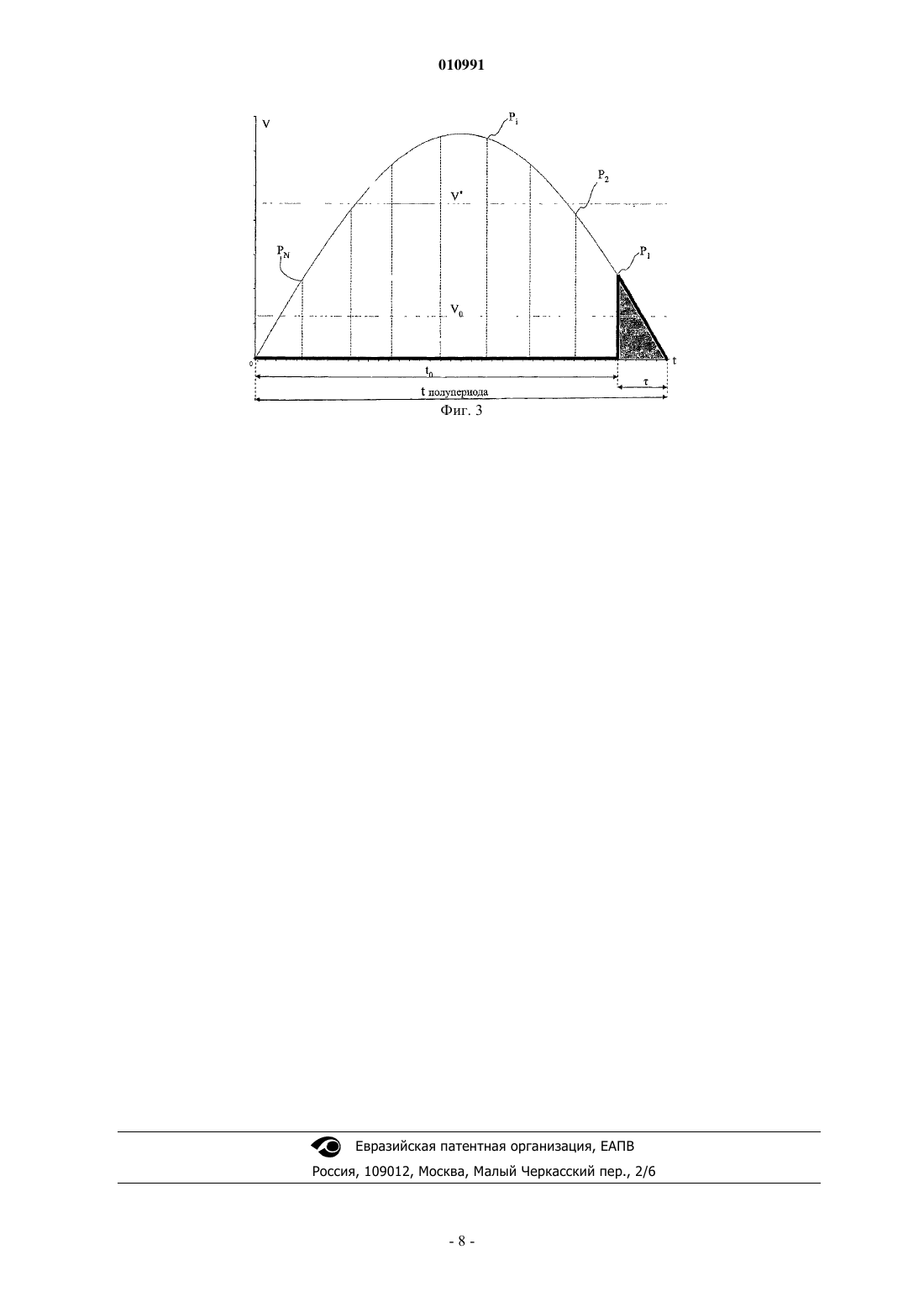

Рисунок 1



Текст

Смотреть все

010991 Настоящее изобретение относится к бытовому прибору согласно ограничительной части п.1 формулы изобретения и к способу управления его включением согласно ограничительной части п.10 формулы изобретения. Конструкция многих бытовых приборов содержит по крайней мере один внутренний отсек, в котором по желанию можно что-либо разместить в соответствии с назначением бытового прибора. Так, например, внутренний отсек может быть элементом холодильника, морозильника или холодильникаморозильника, в который пользователь кладт продукты питания для охлаждения, заморозки, или элементом духовки, в которую пользователь кладт продовольственные продукты для приготовления. Термин холодильник-морозильник обозначает бытовой прибор, оснащнный по крайней мере двумя элементами с различными температурами, предоставляя по крайней мере два различных возможных состояния для сохранности продуктов питания, содержащихся внутри бытового прибора. Указанные внутренние отсеки бытового прибора часто оборудованы системой для освещения предметов, доставаемых из указанного внутреннего отсека, и/или для проверки состояния предметов, содержащихся в указанном внутреннем отсеке. Что касается холодильника или морозильника, система освещения помогает пользователю правильно расположить продукты питания при загрузке, а также легко найти эти продукты питания,которые он хочет взять из прибора. Что касается духовки, то система освещения помогает пользователю наблюдать процесс приготовления, предохраняя, таким образом, продовольственные продукты от пригорания во время приготовления или от их преждевременного удаления из прибора. Указанная система освещения для каждого отсека обычно содержит лампу накаливания, содержащую металлическую нить накаливания (обычно нить накаливания изготовлена из вольфрама или металлического сплава, в числе компонентов содержащего вольфрам). Ток, протекающий через указанную металлическую нить накаливания, служит причиной нагревания нити накаливания, вызывая тем самым излучение и рассеивание видимого света во внутреннем отсеке бытового прибора. В соответствии с известным способом для включения установленной внутри бытового прибора лампы накаливания податся постоянный заданный ток (обычно 50 или 60 Гц питающей сети переменного напряжения) через металлическую нить накаливания на протяжении всего времени работы лампы. У этого способа имеется недостаток - значительное уменьшение срока эксплуатации лампы, которая выходит из строя, проработав небольшую часть среднего срока эксплуатации, рассчитанного на непрерывную работу. Причиной этого является факт включения лампы, которое происходит мгновенно, переводя лампу из выключенного состояния во включенное состояние, при котором создается излучаемый лампой световой поток. Дополнительно испытываемый лампой резкий скачок увеличивается вследствие низкой е температуры при закрытой двери холодильника. Лампы накаливания в настоящее время легкодоступны, имеют различную мощность и характеризуются средним сроком безотказной работы приблизительно 1000-1200 ч. Этот средний срок эксплуатации резко падает при росте соотношения между количеством включений лампы и временем е работы,т.е. средний срок эксплуатации лампы значительно уменьшается, если лампа в течение своего срока эксплуатации подвергается частому включению/выключению. Обычно предполагается, что лампа установлена внутри бытового прибора. Например, лампа холодильника, которая обычно включается автоматически при открывании двери, каждый день некоторое время включена, когда пользователь кладт продукты питания для охлаждения в холодильник и/или берт охлажднные продукты питания. С другой стороны, для предотвращения повышения температуры внутри отсека холодильника лучше дверь холодильника держать открытой как можно более короткое время. Поэтому время работы однократно включенной лампы холодильника обычно очень коротко. Таким образом, уменьшение среднего срока эксплуатации лампы накаливания вызывает существенное неудобство, особенно для пользователя бытовым прибором, внутренние отсеки которого обычно освещены лампой накаливания. Фактически пользователь довольно часто находится в ситуации, когда внутренний отсек бытового прибора остатся тмным при перегоревшей лампе. Это несовместимо с комфортным и безопасным использованием бытового прибора. Кроме того, удобство в эксплуатации и сохранность бытового прибора значительно снижаются из-за необходимости неоднократной замены перегоревшей лампы на протяжении срока службы бытового прибора. Отказ одной из таких ламп причиняет пользователю неудобство, усугубляющееся, кроме того, тем,что эти лампы не являются легкодоступными на рынке. Задача настоящего изобретения состоит в решении вышеизложенных проблем путм увеличения срока службы ламп накаливания, часто подвергающихся операциям включения/выключения, из-за чего указанный срок службы обычно имеет тенденцию не соответствовать среднему сроку безотказной работы. Это позволяет, фактически, ограничить или избежать некоторых отказов лампы во время эксплуатации бытового прибора, в котором установлена лампа. Как следствие, получаемые существенные преимущества относятся к удобству пользования и сохранности бытового прибора. Осуществление настоящего изобретения достигается с помощью метода и домашнего прибора,включающих особенности, описанные в требованиях, которые представляют неотъемлемую часть существующего описания. Указанная задача решается созданием способа и бытового прибора, характерные-1 010991 особенности которых описаны в пунктах приложенной формулы изобретения и составляют неотъемлемую часть настоящего описания. Главная идея, на которой основано настоящее изобретение, состоит в регулировании подаваемого к осветительному прибору напряжения во время операции включения/выключения. Способ и бытовой прибор согласно настоящему изобретению и их дополнительные преимущества станут понятны из дальнейшего подробного описания неограничивающих примеров и дополняющих чертежей. На фиг. 1 схематично изображен холодильник-морозильник, в котором может быть использовано настоящее изобретение; на фиг. 2 - осветительный прибор и присоединнное к нему устройство управления в соответствии с настоящим изобретением; на фиг. 3 - возможное применение способа согласно настоящему изобретению в отношении подаваемого к осветительному устройству, в частности к лампе накаливания, сигналу напряжения при питании от сети. Прежде всего, необходимо отметить, что термин величина напряжения будет часто употребляться в последующем описании; и в дальнейшем в отношении переменного напряжения это выражение будет означать не мгновенную величину напряжения, а активную величину напряжения, рассматриваемую на протяжении одного или более периодов переменного сигнала. На фиг. 1 показан холодильник-морозильник 1, имеющий два отделения 2; верхнее отделение 2 А для свежих продуктов питания и нижнее отделение 2 В для замороженных продуктов питания. В отделении 2 А имеются полки двух различных размеров и один ящик. Холодильник-морозильник 1 оборудован осветительным устройством для освещения отделения 2 А. На фиг. 1 показана используемая в осветительном устройстве лампа 3 накаливания. Два отделения 2 закрыты двумя дверями 20; в частности, дверь 20 А закрывает отделение 2 А, а дверь 20 В закрывает отделение 2 В. Фиг. 1 приведена в качестве очень схематичного и упрощнного примера. Многие элементы, обычно содержащиеся в холодильнике-морозильнике, для ясности не показаны. Тем не менее, на фиг. 1 показано пусковое устройство 6 для механического включения лампы 3. Во многих холодильниках (как в изображенном на фиг. 1) такое устройство состоит из нажимной кнопки, нажатие которой осуществляется дверью холодильника, т.е. дверью 20 А, и которая переходит в отжатое положение при открытой двери холодильника. Для выключения лампы 3 может использоваться то же пусковое устройство, т.е. нажимная кнопка. Также известны решения для выключения лампы после заданного промежутка времени. В основном бытовой прибор согласно настоящему изобретению содержит по крайней мере один внутренний отсек, по крайней мере одно осветительное устройство для освещения указанного внутреннего отсека и устройство для управления указанным осветительным устройством. Указанный бытовой прибор обычно является холодильным прибором, таким как холодильник, морозильник, холодильник-морозильник или прибором для приготовления пищи, таким как духовка плиты. Согласно настоящему изобретению устройство управления приспособлено для подачи изменяемого по времени питающего напряжения на осветительное устройство для увеличения его срока службы. Так,управление наиболее важно в период времени, когда лампа находится в условиях перехода от выключенного состояния к включнному. Обычно осветительным устройством является лампа накаливания, преимущественно содержащая нить накаливания, в частности, сделанную из вольфрама или вольфрамового сплава. В этом случае проблема увеличения срока службы осветительного устройства особенно ощутима. Устройство управления согласно настоящему изобретению изображено на фиг. 2. Устройство управления подключено с одной стороны к лампе накаливания 3 с установленной в ней нитью 4 накаливания, а с другой стороны - к источнику напряжения переменного тока, обычно к электрической сети. Показанное на фиг. 2 устройство управления может быть подключено к пусковому устройству для включения осветительного устройства, например к устройству 6, показанному на фиг. 1. Пусковое устройство для включения осветительного устройства может быть реализовано многими различными способами и может быть как ручным, так и автоматическим. Если бытовым прибором является холодильник, морозильник или холодильник-морозильник, пусковым устройством может быть нажимная кнопка,используемая обычно для включения лампы при открытой двери, а если бытовым прибором является духовка для приготовления пищи, то пусковым устройством может быть нажимной выступ или нажимная кнопка, расположенная на панели управления плитой, посредством которой пользователь может включать или выключать лампу. Показанное на фиг. 2 устройство управления содержит источник питания 7, регулятор мощности, в данном случае - симметричный триодный тиристор 11 для управления осветительным устройством 3,импеданс 12, связывающий питающую есть с микроконтроллером 8, на который податся питание источником питания 7. Микроконтроллер 8 содержит центральный процессор 9, память 10 и периферийный интерфейс 13. Память 10 на примере, приведнном на фиг. 2, включает, по крайней мере, не изменяющуюся часть (EPROM, EEPROM или Flash) и, по крайней мере, ROM или EPROM часть для программ, а также RAM для данных. Импеданс 12 предназначен для ограничения подаваемого на микрокон-2 010991 троллер 8 тока и позволяет генерировать сигнал при переходе питающего напряжения через нуль. Этот сигнал используется как синхронизирующий для управления симметричным триодным тиристором 11,который регулирует уровень подаваемого на осветительное устройство напряжения посредством использования метода фазового деления (согласно известному процессу, называемому фазовым управлением). Устройство управления электронного типа, предпочтительно программируемое, благодаря точности управления позволяет получить наилучшие результаты в отношении продления срока службы лампы. Испускание светового потока лампой 3 накаливания осуществляется за счт нагрева металлической нити накаливания при пропускании через не электрического тока. Например, металлическая нить 4 накаливания может содержать вольфрам. Удельное сопротивление вольфрама зависит от температуры: при комнатной температуре (температуры нити накаливания, когда через не не протекает ток) удельное сопротивление вольфрама составляет около 510-8 Омм; а при температуре 2000 С (приблизительная температура нити накаливания, когда ток течт через не в устойчивом состоянии) удельное сопротивление вольфрама возрастает примерно до 6510-8 Омм. Отсюда можно сделать вывод, что от такого изменения удельного сопротивления, величина которого возрастает больше чем на порядок, для одной и той же величины подаваемого на нить накаливания напряжения протекающий через эту нить ток более чем на порядок выше в случае с холодной нитью накаливания (комнатная температура), чем в случае с нагретой нитью накаливания (температура около 2000 С). Поэтому при подаче постоянного напряжения на нить накаливания на протяжении всего периода действия лампы (т.е. при включении е с использованием традиционных средств) в момент включения лампы будет всплеск величины протекающего через металлическую нить накаливания тока (более чем в десять раз по сравнению с током устойчивого состояния) с последующим всплеском потребляемой лампой мощности. В описанном кратковременном переходном процессе периода прогрева нити накаливания потребляемая мощность всегда будет больше величины мощности, потребляемой лампой в устойчивом состоянии (приблизительно при 2000 С). Эксперименты показали, что продолжительность кратковременного переходного процесса составляет около 80-100 мс. Было установлено, что, действительно, вышеупомянутое кратковременное потребление мощности(которое превышает номинальную величину при устойчивом состоянии) подвергает металлическую нить накаливания лампы термическому удару, уменьшая тем самым срок службы лампы, используемой в соответствии с известным способом. Фактически установлено, что, чем выше частота включений/выключений лампы, тем меньше указанный срок службы лампы. Действительно, при высокой частоте включений/выключений лампа подвергается большому числу кратковременных переходных процессов и большому количеству всплесков потребляемой мощности. Способ согласно настоящему изобретению предназначен для увеличения срока службы лампы накаливания и основан на снижении вышеупомянутого пикового потребления мощности в период начального кратковременного переходного процесса при включении лампы. Ещ лучшие результаты могут быть получены, если пиковое потребление будет не только уменьшено, но и полностью исключено. В этом случае, фактически, срок службы лампы накаливания будет иметь тенденцию к увеличению до величины среднего срока эксплуатации этой же лампы до наработки на отказ. Способ согласно настоящему изобретению применим в осветительных устройствах для бытовых приборов и особенно выгоден в холодильниках и холодильниках-морозильниках, в которых лампа обычно многократно включается и выключается (каждый раз при открывании и закрывании двери холодильника), а работает каждый раз обычно меньше одной минуты. В основном способ согласно настоящему изобретению применим для управления включением осветительным устройством, в частности лампой накаливания, содержащей нить накаливания. Согласно этому способу подаваемое на осветительное устройство напряжение изменяется по времени и податся предпочтительно постепенно для увеличения срока службы указанного осветительного устройства. Задача состоит в предотвращении или, по крайней мере, снижении всплесков тока в нити накаливания лампы. Очень эффективный путь осуществления способа согласно настоящему изобретению содержит следующие фазы:I) подают на нить накаливания питающее напряжение первой заданной величины, достаточное для предотвращения появления всплесков потребляемой лампой накаливания при включении электрической энергии или уменьшения указанных всплесков, после чегоII) подают на нить накаливания питающее напряжение, величина которого постепенно нарастает до второй заданной величины, соответствующей номинальному напряжению лампы накаливания. Такой способ особенно подходит для реализации его электронными устройствами управления цифрового типа, позволяющими получить необходимую степень точности. Для данной реализации способа должны быть установлены три параметра: длительность фазы II,первая заданная величина напряжения и вторая заданная величина напряжения; причм эти три параметра не строго зависят один от другого. При правильном подборе фаза II длится от минимум 50 до максимум 1000 мс, первая величина напряжения преимущественно составляет от 0 до 50 В, а вторая величина преимущественно составляет от-3 010991 180 до 230 В. Способ согласно настоящему изобретению будет описан ниже со ссылками на пример осуществления изобретения. Согласно этому примеру, лампа накаливания содержит металлическую нить накаливания, включаемую плавно, т.е. подачей на нить накаливания последовательно нарастающих величин питающего напряжения. Указанная последовательность начинается от минимальной величины, представляющей начальную величину напряжения. Таким образом, металлическая нить накаливания предварительно плавно нагревается, и протекающий через нить накаливания ток подобен току, протекающему через нить накаливания в устойчивом состоянии (приблизительно при 2000 С), т.е. значительно ниже тока, протекающего через холодную нить накаливания (которая имеет очень низкое удельное электрическое сопротивление) при подаче полной величины напряжения. Кроме того, увеличение срока службы лампы накаливания путм плавного включения также способствует появлению дополнительного преимущества по сравнению с традиционным способом включения - замечательного эстетического эффекта. Действительно, значительное снижение скорости перехода лампы от выключенного состояния к включнному состоянию, при котором излучается максимально возможный световой поток, предотвращает человеческий глаз от резкого воздействия максимального светового потока и, следовательно, помогает комфортно адаптироваться к переходу от темноты к свету. На фиг. 3 более подробно представлен соответствующий этому примеру способ, обеспечивающий подачу на лампу накаливания изменяемого питающего напряжения V вместо постоянного питающего напряжения V. Указанное изменяемое питающее напряжение V таково, что потребляемая электрическая мощность W=V2/R никогда не превышает номинальной величины мощности W лампы накаливания. Это полностью исключает формирование какого-либо всплеска потребляемой мощности в момент включения лампы. Начальное сопротивление металлической нити накаливания имеет величину R0=R/K2, гдеR - сопротивление нити накаливания в устойчивом состоянии, а K - численный коэффициент, взятый из расчта разницы в удельном сопротивлении материала нити накаливания при температурах Т 0 и Т. Указанный численный коэффициент K обычно имеет величину около 4 для вольфрамовой нити накаливания. Мощность W0, потребляемая лампой во время включения, не превышает W, она должна быгьV02V2(R0/R), т.е. V0V/K. Поскольку температура Т нити накаливания согласно эффекту Джоуля возрастает во время протекания через не тока, сопротивление нити накаливания возрастает так же, как и последовательность величин напряжения V, постепенно возрастая до величины V, подаваемого на нить накаливания. В применяемом способе указанная последовательность величин напряжения V является такой, при которой потребляемая лампой электрическая мощность W никогда не превышает номинальной мощности W лампы накаливания на всм протяжении кратковременного переходного процесса,представляющего период прогрева металлической нити накаливания. Если напряжение V, подаваемое на металлическую нить накаливания, является переменным напряжением, то вышеупомянутую величину напряжения следует понимать как активную величину, т.е. среднеквадратичную величину, регулирование которой осуществляется посредством регулятора мощности. Как показано на фиг. 2, указанное регулирование осуществляется посредством симметричного триодного тиристора 11, который управляется микроконтроллером 8. В течение кратковременного переходного процесса, представленного периодом прогрева металлической нити 4 накаливания, симметричный триодный тиристор 11 включается микроконтроллером 8 со временем задержки t после пересечения нулевого уровня напряжения питающей сети. Указанное время t устанавливается как функция от величины напряжения V, подаваемого на лампу 3 накаливания. Величина напряжения V зависит от температуры Т нити 4 накаливания, следовательно, время t должно постепенно уменьшаться для создания последовательности постепенно увеличивающихся долей волн до достижения устойчивого состояния. Время t0,после которого симметричный триодный тиристор 11 должен сработать, чтобы отсечь первую полуволну, подаваемую на осветительное устройство, не должно быть короче величины t0 = tполупериода(1(arcsin(1/K)/. Принимая во внимание неограничивающий пример, для лампы накаливания с установленной в ней вольфрамовой нитью накаливания, имеющей численный коэффициент K = 4, питающей сетью с переменным напряжением V = 230 В и частотой f = 50 Гц, можно принять величину напряжения V0 = 55 В как начальное напряжение. Приняв tпоупериода = 10 мс при f = 50 Гц, первое включение симметричного триодного тиристора 11 будет осуществляться с длительностью времени t0 после пересечения нулевого уровня напряжения питающей сети, не менее 9,4 мс для исключения формирования начального всплеска потребления. Последующие включения симметричного триодного тиристора будут происходить с постепенным уменьшением длительности времени t после пересечения нулевого уровня напряжения питающей сети до достижения устойчивого состояния, и симметричный триодный тиристор останется включнным постоянно. Полное исключение всплеска потребляемого напряжения не является обязательным, и указанный всплеск должен быть уменьшен тем же самым описанным выше способом, который может по-прежнему использоваться, лишь только с той разницей, что первое включение симметричного триодного тиристора-4 010991 будет происходить после задержки времени t после пересечения нулевого уровня напряжения питающей сети, меньшей чем t0. Из тех же самых условий вышеупомянутого примера (K = 4, V = 230 В и f = 50 Гц), величина t0 = 9 мс или t0 = 7 мс может использоваться только для уменьшения начального всплеска потребляемой лампой накаливания мощности. Чем короче указанное время t, тем меньше снижается указанный всплеск потребляемого напряжения. Постепенность, с которой осветительное устройство, в частности лампа накаливания, включается после подачи напряжения V0, продлевает устойчивое состояние (соответствующее напряжению V) и зависит от числа N переходов Р 1-Р 2-PiPN, изображнных на фиг. 3. Большое указанное число N более плавно и постепенно включает осветительное устройство, в частности лампу накаливания. Согласно настоящему изобретению возможно также использование различных последовательностей переходов Р 1-Р 2PiPN, например, первый переход Р 1 выполняется во время t0 = tполупериода-, каждый последующий переход Pi может выполняться во время t0 = tполупериода-i, или, как альтернатива, может использоваться последовательность с более постепенными переходами в начальной фазе включения лампы и с менее постепенными переходами в последующей фазе (точнее, каждый переход Pi может происходить во времяti = tполупериода-i2). С практической точки зрения, таблица, соответствующая по крайней мере одной совокупности параметров для плавного включения осветительного устройства, может храниться в не изменяющейся части памяти 10 микроконтроллера 8. Указанная таблица содержит по крайней мере одну числовую последовательность, состоящую из длительностей временипосле пересечения нулевого уровня напряжения питающей сети, в которой поступательно нарастающая активация регулятора мощности, в частности симметричного триодного тиристора 11, происходит во время процесса плавного включения осветительного устройства. Для осуществления способа в соответствии с настоящим изобретением необходимо подготовить соответствующее устройство управления, адаптированное к использованию с изменяемым по времени питающим осветительное устройство напряжением. Первой особенностью устройства управления является способность подачи на осветительное устройство питающего напряжения первой заданной величины, при которой включается осветительное устройство, обычно это осуществляется триггерным устройством. Второй особенностью устройства управления является способность подачи на осветительное устройство после его включения постепенно возрастающего питающего напряжение до второй заданной величины. Очевидно, что эти две особенности, объединнные одна с другой, обеспечивают получение наилучших результатов и предоставляют совокупность параметров плавного включения осветительного устройства. Такая совокупность параметров включения может быть довольно простой и эффективно сохраняющейся в долговременной не изменяющейся памяти устройства управления; если указанное устройство управления содержит микроконтроллер, то указанная совокупность параметров может храниться,предпочтительно в табличном формате, в одной из частей долговременной не изменяющейся памяти микроконтроллера. Как было указано, в обычном случае, когда на осветительное устройство податся переменное напряжение, устройство управления должно быть адаптировано к подаче на осветительное устройство питающего напряжения с изменяемой активной величиной; если устройство управления является устройством электронного цифрового типа, то изменение питающего напряжения может быть достигнуто преимущественно способом переключений. Настоящее изобретение сосредоточено на режиме работы осветительного устройства, в частности,лампы накаливания, в момент его включения и/или выключения. В простейшем и, к тому же, эффективном варианте устройство управления адаптировано для использования с изменяемым питающим напряжением, подаваемым на осветительное устройство только в момент его включения и/или выключения. Бытовой прибор согласно настоящему изобретению имеет гарантированное преимущество, относящееся к среднему сроку эксплуатации, особенно в отношении лампы накаливания, сравнимому со средним сроком службы других компонентов бытовых приборов. Кроме того, изобретение также обладает преимуществом по сравнению с известными бытовыми приборами, наиболее подходящим для использования в осветительных устройствах, требующих частых включений/выключений. Некоторые поясняющие и неограничивающие примеры такого использования перечислены ниже:I) осветительное устройство посредством соответствующей модуляции излучаемого светового потока сообщает пользовательскую информацию, касающуюся оперативного состояния бытового прибора,в котором установлено устройство. Так, может быть обеспечена связь посредством различных повторяющихся вспышек или различных последовательностей, состоящих из регулярно повторяющихся вспышек и пауз. Пример такого использования может быть найден в ЕР 686818 В 1, в котором описан холодильник, лампа которого способна оповещать пользователя в случае, когда дверь холодильника оставлена открытой на определнное время, о необходимости закрыть дверь для исключения чрезмерногоII) осветительное устройство посредством соответствующей модуляции излучаемого светового потока сообщает спонтанно или по запросу посредством подходящего устройства характерную информацию, касающуюся работы бытового прибора, в котором это устройство установлено. Пример такого использования осветительного устройства для диагностических целей может быть найден в ЕР 686818 В 1,в котором описан холодильник с лампой, способной сигнализировать о результатах внутренней самодиагностики посредством соответствующей последовательности вспышек для дальнейшей интерпретации техническими специалистами;III) осветительное устройство используется как активная нагрузка с целью предоставления возможности бытовому прибору сообщить внешним дополнительным устройствам через кабель питания, согласно способу, описанному в WO 02/21664 A1. Согласно указанному способу бытовой прибор имеет возможность передавать функциональную, статистическую и диагностическую информацию внешнему дополнительному устройству посредством заданных величин потребляемых мощностей, которые могут быть закодированы как последовательность бинарных логических значений (битов);IV) осветительное устройство используется во время окончательного тестирования бытового прибора. Например, осветительное устройство может использоваться для завершения автоматического тестирования бытовых приборов, согласно рекомендациям в соответствии с ЕР 146320 А 2, где описано использование указанного устройства в качестве активной нагрузки для передачи данных посредством заранее заданных величин потребляемых мощностей, согласно вышеупомянутой технологии связи, описанной в WO 02/21664 A1. Настоящее изобретение было описано с соответствующими ссылками на характерные примеры его осуществления, но понятно, что технически грамотные специалисты смогут сделать много изменений без выхода за объм, определяемый приложенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Холодильный аппарат, содержащий по крайней мере один внутренний отсек (2 А), по крайней мере одно осветительное устройство (3) для освещения внутреннего отсека (2 А) и устройство (5) управления указанным осветительным устройством (3), отличающийся тем, что устройство (5) управления согласовано с указанным осветительным устройством (3) и выполнено с возможностью постепенного изменения по времени напряжения, питающего осветительное устройство, во время операции его включения или выключения для увеличения срока службы осветительного устройства (3). 2. Холодильный аппарат по п.1, отличающийся тем, что устройство (5) управления выполнено электронным и содержит микроконтроллер (8) и регулятор мощности, предпочтительно в виде симметричного триодного тиристора (11). 3. Холодильный аппарат по п.1, отличающийся тем, что осветительное устройство является лампой(3) накаливания с нитью (4), изготовленной, в частности, из вольфрама или вольфрамового сплава. 4. Холодильный аппарат по п.1, отличающийся тем, что устройство (5) управления согласовано с осветительным устройством (3) так, что в момент включения осветительного устройства (3) питающее напряжение имеет первую заданную величину (V0). 5. Холодильный аппарат по п.4, отличающийся тем, что устройство (5) управления согласовано с указанным осветительным устройством (3) так, что после включения осветительного устройства питающее напряжение плавно возрастает до второй заданной величины (V). 6. Холодильный аппарат по любому из пп.2 или 5, отличающийся тем, что микроконтроллер (8) содержит элементы (10) памяти неизменяющегося типа для хранения по крайней мере одной таблицы, соответствующей совокупности параметров плавного включения осветительного устройства (3). 7. Холодильный аппарат по п.1, отличающийся тем, что питающее напряжение является переменным напряжением, а устройство (5) управления приспособлено для подачи на осветительное устройство(3) питающего напряжения с активной величиной, изменяемой по времени предпочтительно с помощью технологии коммутации. 8. Холодильный аппарат по п.1, отличающийся тем, что устройство (5) управления приспособлено для подачи на осветительное устройство (3) изменяемого по времени питающего напряжения при включенном и/или выключенном состоянии осветительного устройства (3). 9. Способ управления включением осветительного устройства холодильного аппарата, в частности лампы (3) накаливания с нитью (4), отличающийся тем, что на осветительное устройство во время операции его включения или выключения подают постепенно изменяемое по времени питающее напряжение для увеличения срока службы указанного осветительного устройства. 10. Способ по п.9, отличающийся тем, что содержит следующие этапы, на которых:I) подают на указанную нить (4) питающее напряжение первой заданной величины (V0) для предотвращения или уменьшения всплеска потребляемой лампой (3) накаливания электрической мощности при е включении, после чегоII) подают на указанную нить (4) питающее напряжение (V), постепенно возрастающее до второй-6 010991 заданной величины (V), причм вторая заданная величина напряжения предпочтительно соответствует номинальному напряжению лампы (3) накаливания. 11. Способ по п.10, отличающийся тем, что длительность этапа II составляет от минимум 50 до максимум 1000 мс, при этом первая величина напряжения предпочтительно составляет от 0 до 50 В, а вторая величина напряжения преимущественно составляет от 180 до 230 В. 12. Способ по любому из пп.10 или 11, отличающийся тем, что на этапе II используют величины напряжения, содержащиеся в таблице, хранящейся в элементах памяти неизменяющегося типа. 13. Способ по любому из пп.9-12, отличающийся тем, что подаваемое питающее напряжение имеет активную величину, изменяемую по времени предпочтительно с помощью технологии коммутации.
