Сигарета с инерционным устройством низкого давления для удержания смолы табачного дыма и/или такое устройство, не вставленное в сигарету

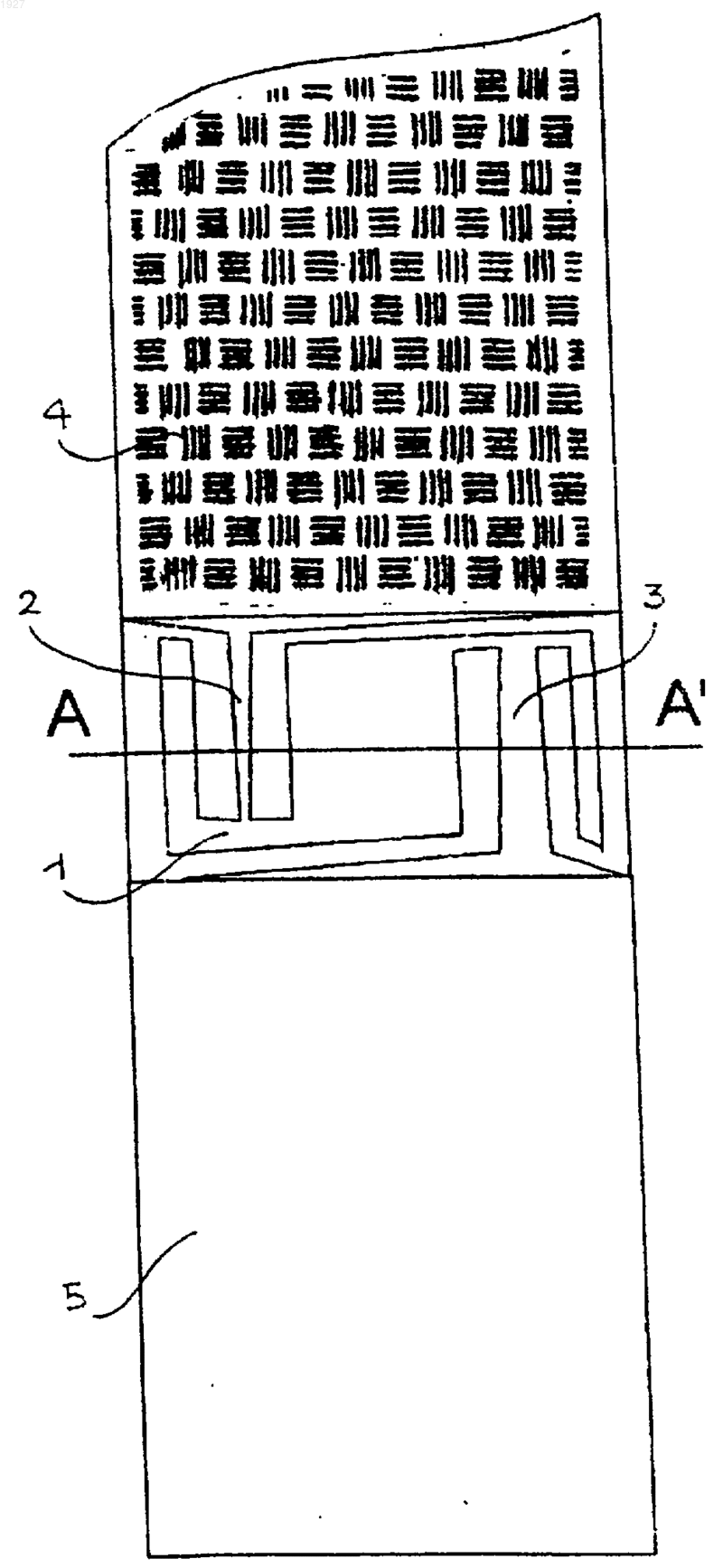

1 Изобретение касается обычной сигареты,содержащей в области фильтра небольшую (настолько большую, насколько позволяют размеры фильтрующей части) камеру, оказывающую гипобарическое (понижающее давление) действие для того, чтобы вызвать осаждение частиц смолы, содержащейся в дыме, который, ускоренный в зоне входа в эту камеру, оказывается в области покоя и давления ниже атмосферного,что благоприятствует отделению самых крупных частиц, имеющих массу больше, чем масса остального дыма, который втягивается курильщиком через выходное отверстие или отверстия,оставляя внутри камеры смолу, в количестве,оцениваемом в среднем как 70-80% от общего веса смолы, содержащейся в исходном дыме. Очевидно, что при выполнении такого устройства необходимо не позволить дыму перемещаться по прямому пути от входа к выходу камеры пониженного давления. На сопровождающих чертежах показаны возможные решения, в которых может быть применен вышеуказанный принцип изобретения. Следует учесть, что принцип изобретения может быть воплощен в таком множестве форм,что их перечисление невозможно. Также следует учитывать и то, что форма и размерные соотношения могут изменяться в зависимости от различных видов используемого табака, от их специфической влажности и от ряда параметров, включая сюда, не в последнюю очередь,температуру и влажность окружающей среды. По вышеприведенным причинам, нижеследующие примеры должны рассматриваться только как поясняющие принцип работы изобретения, который как показано на фиг. 1, имеет следующие существенные элементы: а) одна или более гипобарических камер (в которых возникает ситуация пониженного давления), обозначенные позицией 1 на фиг. 1, 2 и 3; б) входной канал к этой камере (камерам),который может ускорять поток дыма, обозначенный на чертежах позицией 2; с) выходной канал (или более одного выходного канала), обозначенный на чертежах позицией 3, и который может снова ускорить поток и создать в камере состояние пониженного давления. Фиг. 1 представляет сечение по S-S' на фиг. 3, представляющей сечение по А-А', показанное на фиг. 1, сигареты, снабженной устройством, которое в данном примере выполнения расположено между частью 4, содержащей табак, и обычным фильтром 5 из целлюлозы или другого материала, но понятно, что данное устройство может быть удобно расположено и после обычного фильтра, или оно может быть вставлено между двумя или более такими фильтрами, или также может использоваться в качестве единственного фильтрующего элемен 001927 2 та сигареты с единственным ограничением его применения, которое понятно, заключается в его расположении между табаком и курильщиком, в направлении от сжигаемого материала. В представленном примере показ ограничен двумя существенными элементами изобретения, и в первую очередь показана камера с гипобарическим действием, обеспечивающим осаждение, и во вторую очередь - входные и выходные каналы камеры, то есть те элементы,которые обозначены позицией 1 для камеры и позициями 2 и 3 для входного и выходного каналов этой камеры. Эти существенные элементы изобретения в некоторых случаях повторяются для усиления фильтрующего действия, даже если, исходя из результатов проведенных испытаний, снижение конденсата смолы, достигаемое при первом проходе через гипобарическую камеру таково, что повторный проход дыма через несколько устройств становится излишним или малозначимым. Поскольку главной функцией камеры,внутри которой, благодаря пониженному давлению, частицы большей массы имеют тенденцию агломерировать и сходить с непрямого пути,необходимого для выхода дыма из камеры, а также благодаря снижению давления, дальнейший вклад в выделение смолы обеспечивается также вследствие снижения температуры компонентов дыма, то объем камеры должен подбираться с учетом размеров каналов, с учетом типа табака и других переменных, относящихся к получению заданного результата, поэтому идеальные или предпочтительные размеры камеры здесь не указаны, а показан только принцип, согласно которому устройство согласно изобретению способно произвести заданное действие. Значительные результаты были получены с размерами, соответственно: а) диаметр входного отверстия 0,5-0,8 мм,б) диаметр выходного отверстия 1-2 мм,с) объем гипобарической камеры 0,25-1,5 куб.см. Понятно, что в любом случае и согласно изобретению, эти значения могут очень значительно изменяться. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Удерживающее устройство для размещения на пути прохождения дыма в сигарете между местом горения и курильщиком для удаления из дыма смолы путем ее осаждения внутри упомянутого устройства, содержащее входной канал, через который дым, поступающий от места горения, втягивается с увеличенной скоростью потока,гипобарическую камеру, в которую поступает дым после его выхода из входного канала,и выходной канал, через который дым выходит из гипобарической камеры с увеличенной скоростью потока, вызывая при этом падение статического давления в гипобарической камере, и в котором путь через гипобарическую камеру между входным и выходным каналами является не прямым, так что при использовании снижение давления и непрямое течение дыма вызывает осаждение смолы дыма на поверхности гипобарической камеры. 2. Удерживающее устройство по п.1, в котором площадь потока входного канала меньше площади потока выходного канала. 3. Удерживающее устройство по п.1 или 2,которое используется в комбинации с другими устройствами для удаления смолы. 4. Удерживающее устройство по любому из пп.1-3, в котором части выполнены с возможностью очищения для удаления осажденной смолы, позволяя тем самым повторно использовать устройство. 5. Удерживающее устройство по любому из предшествующих пунктов, которое содержит, по меньшей мере, две гипобарические камеры, расположенные в ряд так, что выходной канал из первой камеры непосредственно сообщается с входным каналом второй гипобарической камеры. 6. Удерживающее устройство по любому из предшествующих пунктов, в котором камера является по существу цилиндрической с двумя противоположными торцевыми поверхностями,причем входной канал выступает внутрь камеры из одной торцевой поверхности, а выходной канал выступает внутрь камеры из другой торцевой поверхности, не располагаясь по одной линии с входным каналом. 7. Удерживающее устройство по п.6, в котором входной и выходной каналы проходят в гипобарическую камеру более чем наполовину. 4 8. Удерживающее устройство по любому из предшествующих пунктов, в котором входной канал суживается в направлении его конца,из которого выходит дым, а выходной канал суживается в направлении его конца, в который входит дым. 9. Удерживающее устройство по любому из предшествующих пунктов, в котором входной и выходной каналы имеют, по существу,круглое поперечное сечение. 10. Удерживающее устройство по п.9, в котором входной канал имеет диаметр от 0,5 до 0,8 мм, выходной канал имеет диаметр от 1 до 2 мм и гипобарическая камера имеет объем от 0,25 до 1,5 см 3. 11. Удерживающее устройство по любому из предшествующих пунктов, которое выполнено с возможностью съемного прикрепления к сигарете в ее области выхода дыма. 12. Удерживающее устройство по любому из пп.1-10, которое выполнено за одно целое внутри сигареты. 13. Удерживающее устройство по любому из предшествующих пунктов, которое имеет, по меньшей мере, два входных канала. 14. Удерживающее устройство по любому из предшествующих пунктов, которое имеет, по меньшей мере, два выходных канала. 15. Сигарета, содержащая заполненную табаком трубку с выходным концом для дыма,через который вытягивается дым, в которой удерживающее устройство по любому из предшествующих пунктов установлено на выходном конце для дыма или вблизи него, так что дым,втягиваемый курильщиком, проходит через удерживающее устройство.
