Система для подъёма и опускания рубашки резервуара

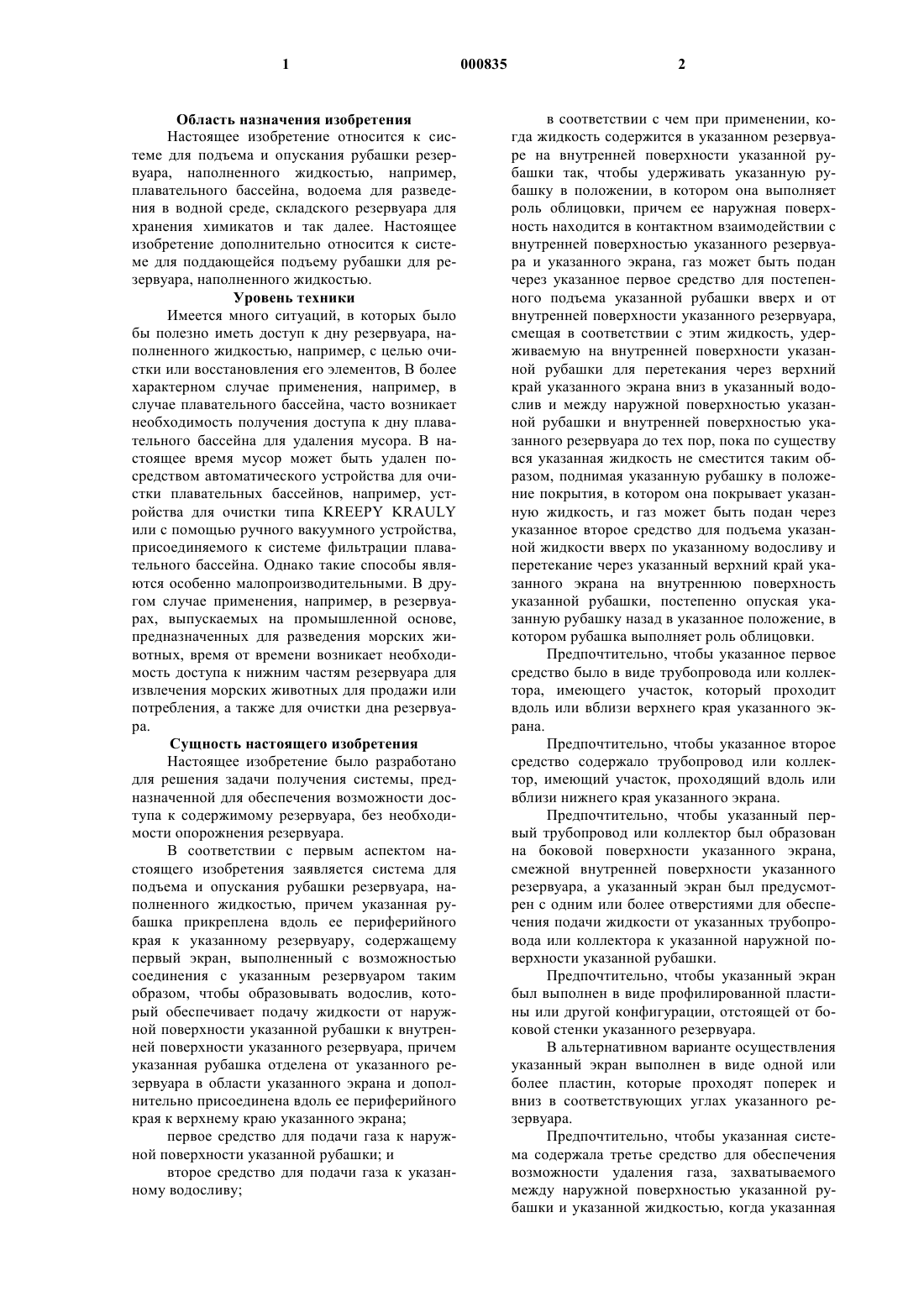

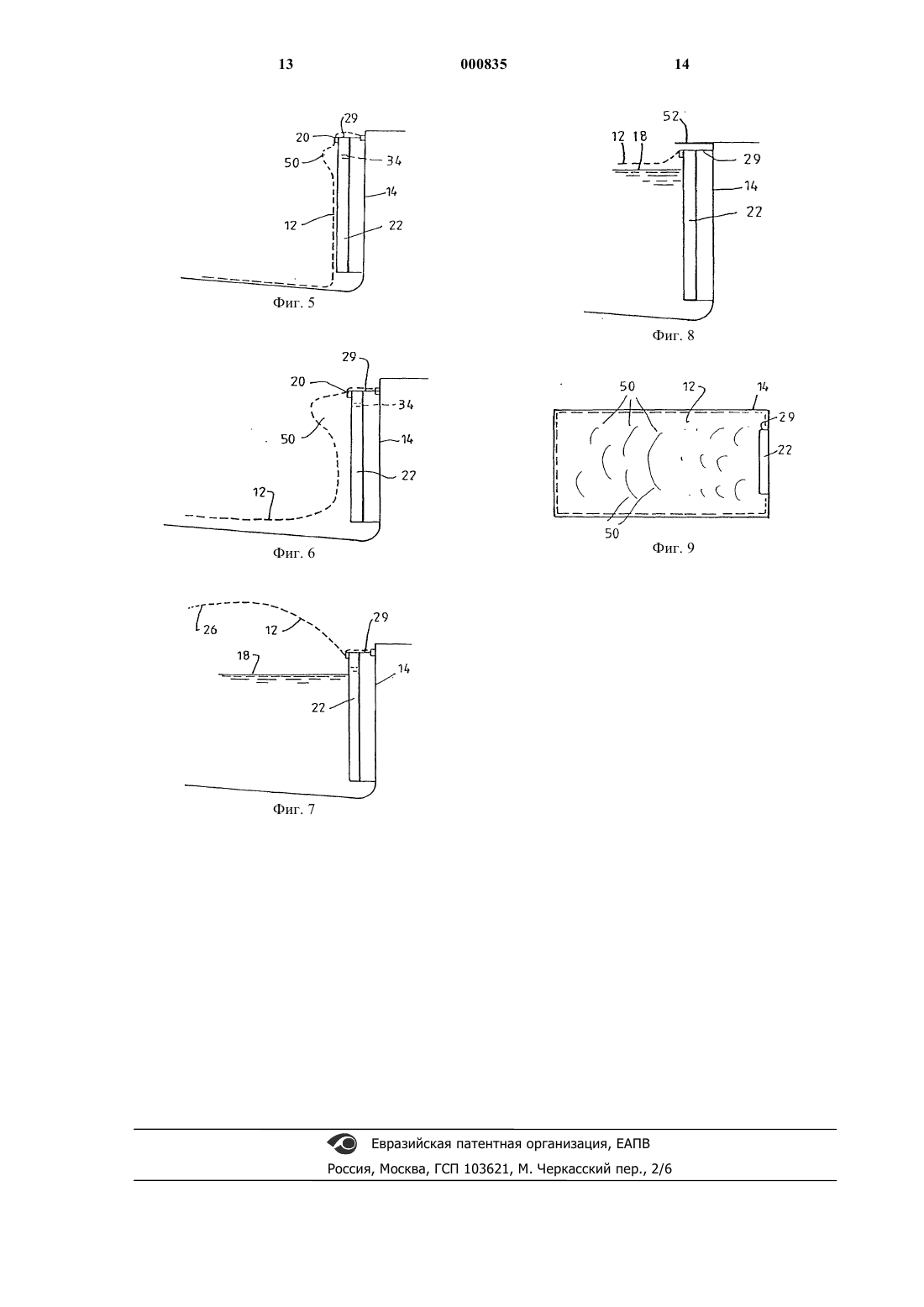

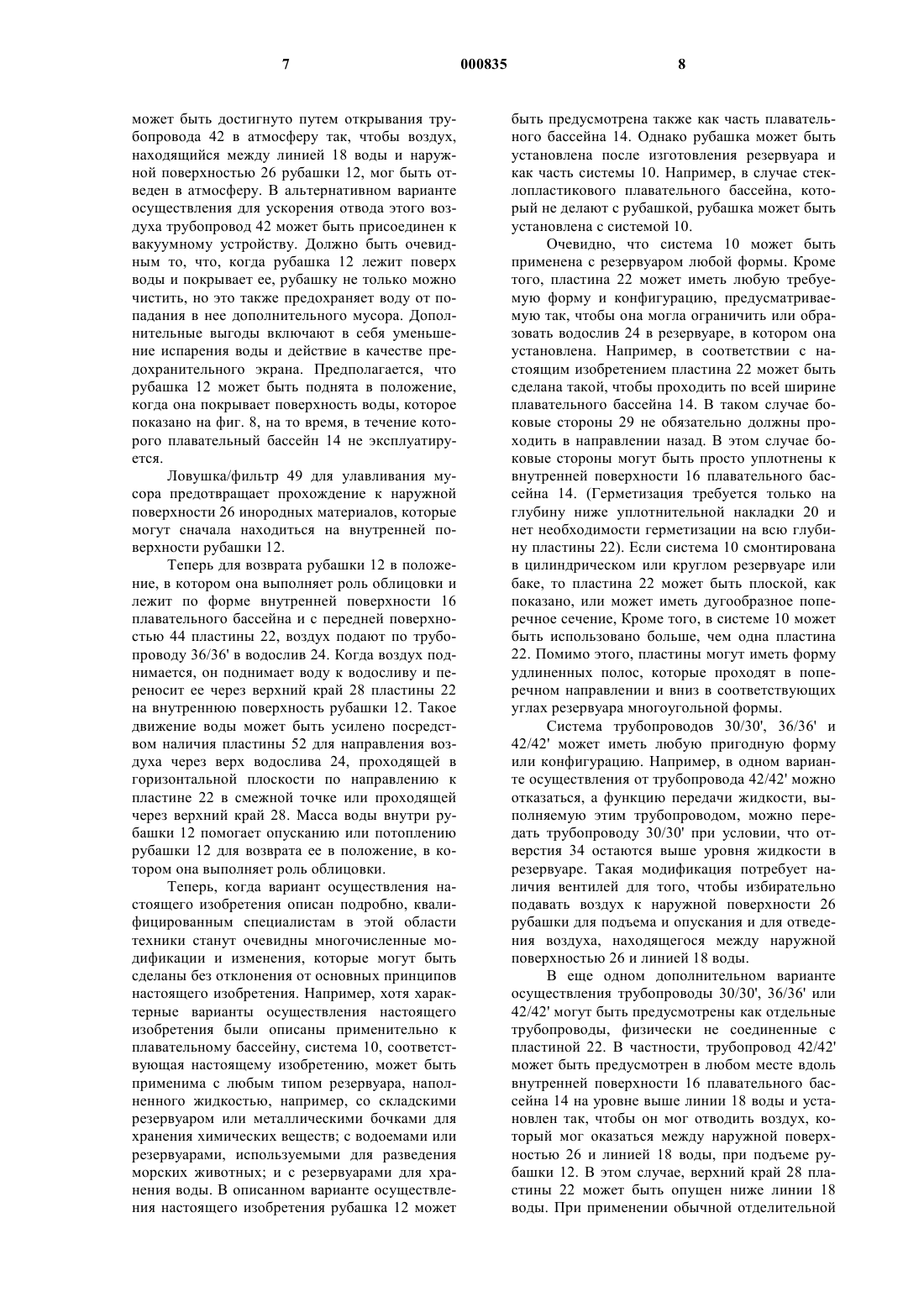

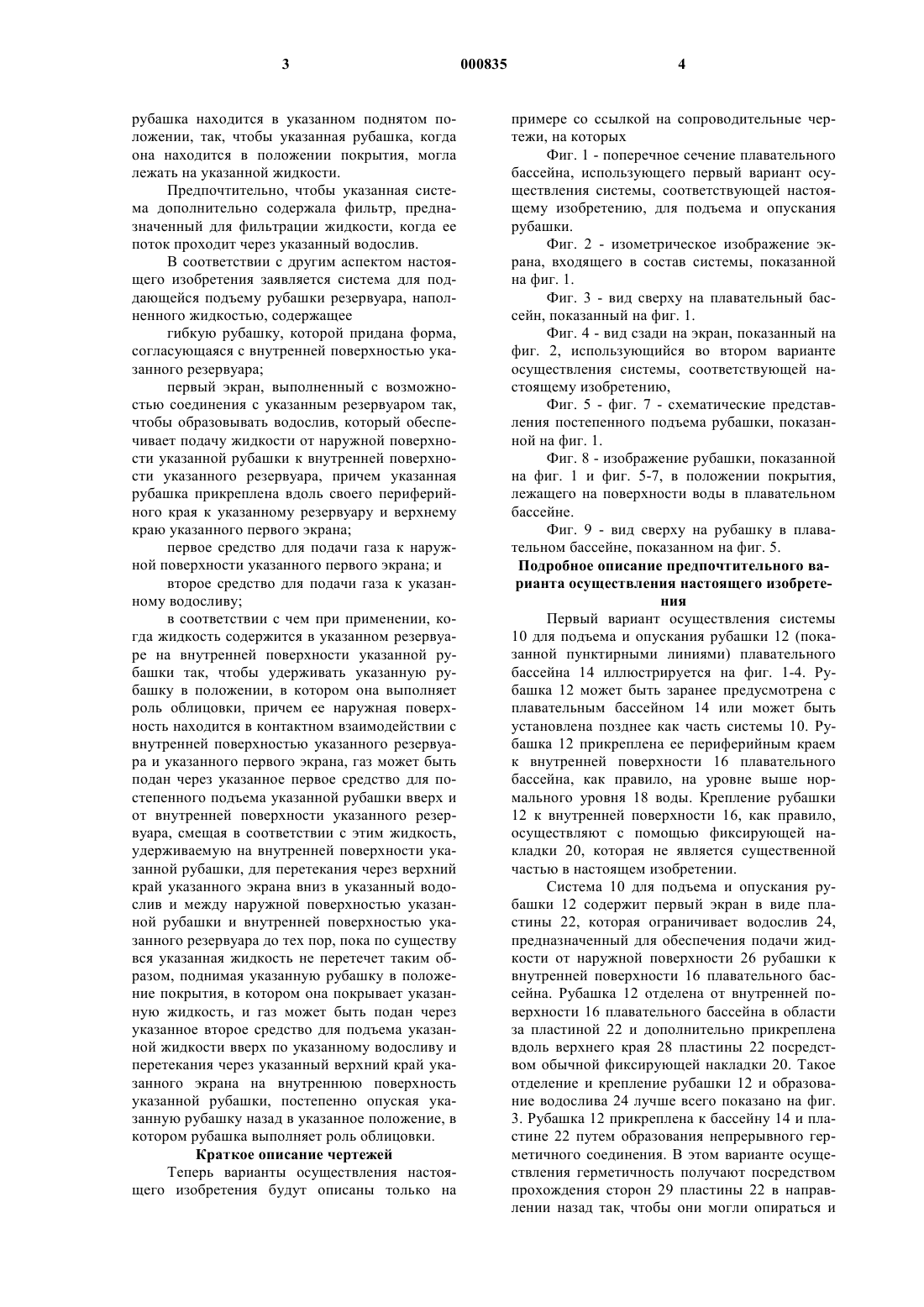

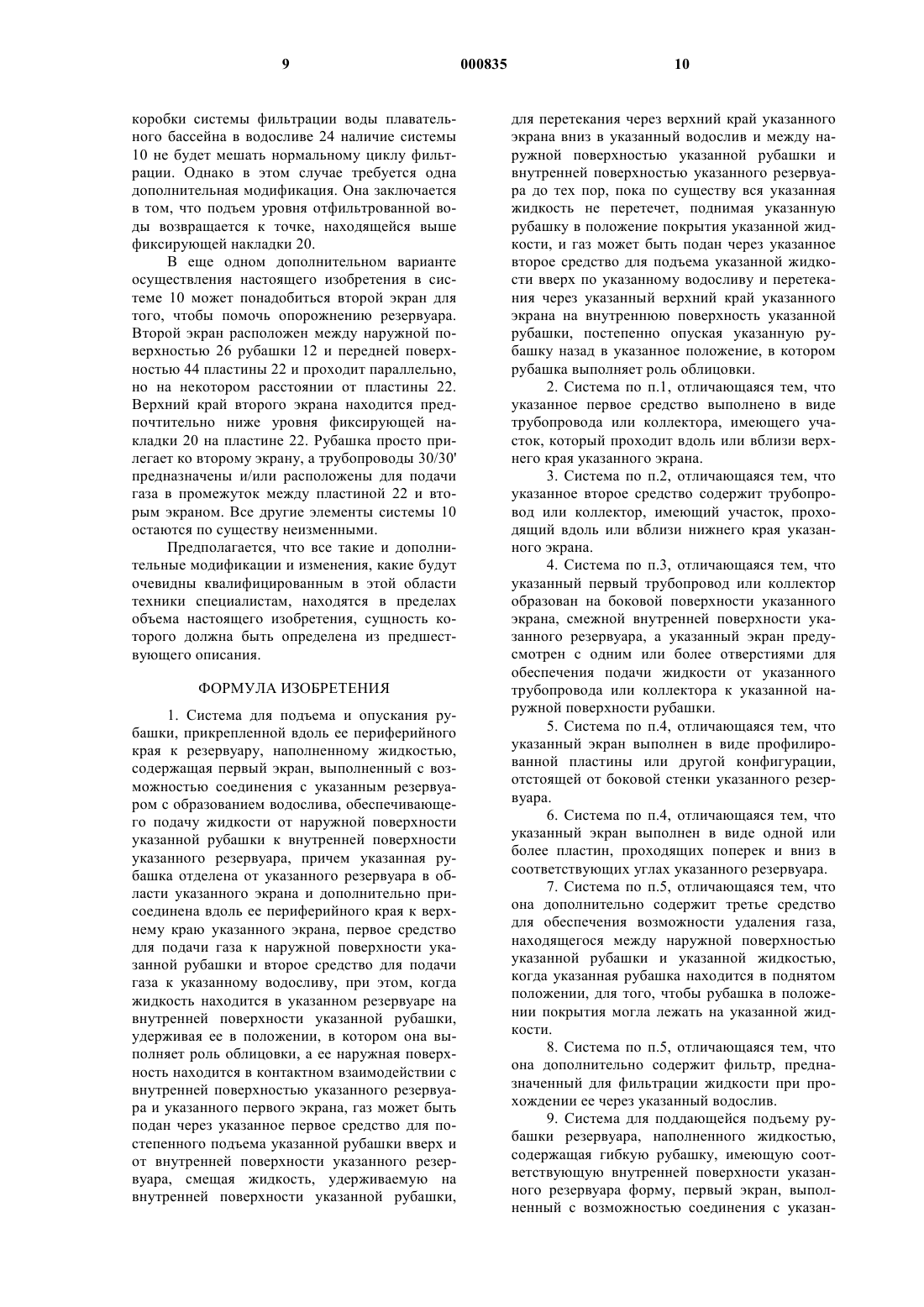

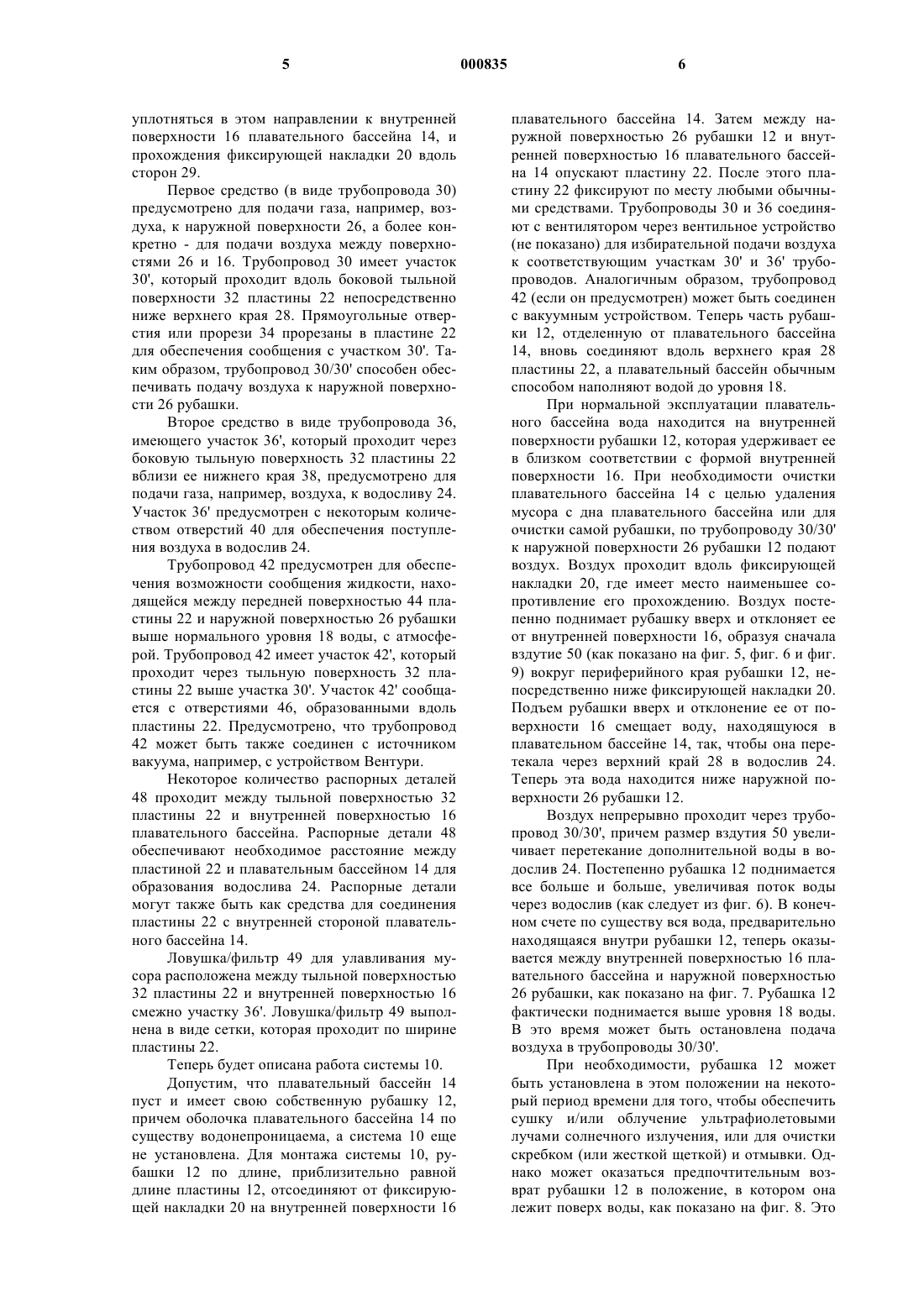

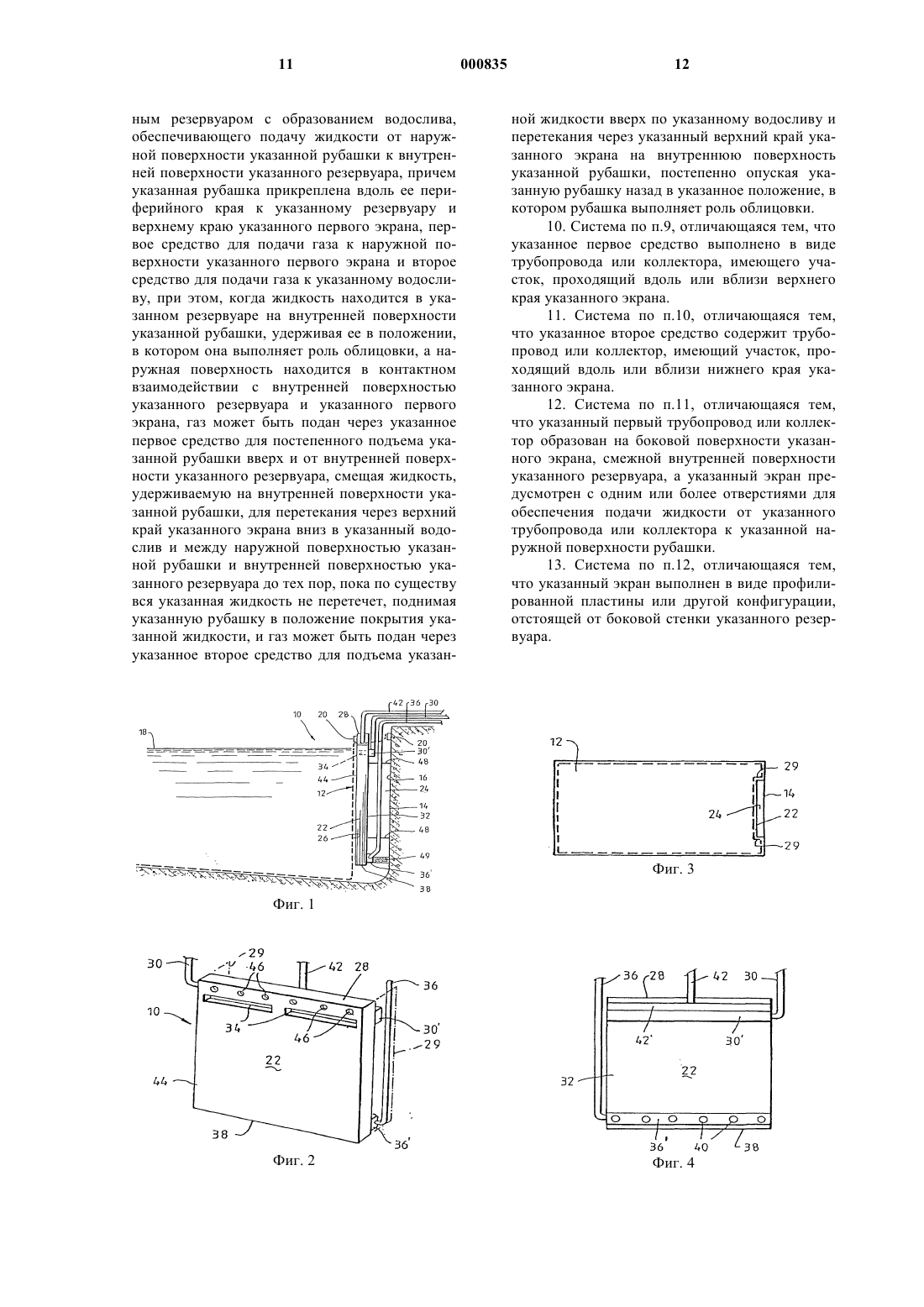

1 Область назначения изобретения Настоящее изобретение относится к системе для подъема и опускания рубашки резервуара, наполненного жидкостью, например,плавательного бассейна, водоема для разведения в водной среде, складского резервуара для хранения химикатов и так далее. Настоящее изобретение дополнительно относится к системе для поддающейся подъему рубашки для резервуара, наполненного жидкостью. Уровень техники Имеется много ситуаций, в которых было бы полезно иметь доступ к дну резервуара, наполненного жидкостью, например, с целью очистки или восстановления его элементов, В более характерном случае применения, например, в случае плавательного бассейна, часто возникает необходимость получения доступа к дну плавательного бассейна для удаления мусора. В настоящее время мусор может быть удален посредством автоматического устройства для очистки плавательных бассейнов, например, устройства для очистки типа KREEPY KRAULY или с помощью ручного вакуумного устройства,присоединяемого к системе фильтрации плавательного бассейна. Однако такие способы являются особенно малопроизводительными. В другом случае применения, например, в резервуарах, выпускаемых на промышленной основе,предназначенных для разведения морских животных, время от времени возникает необходимость доступа к нижним частям резервуара для извлечения морских животных для продажи или потребления, а также для очистки дна резервуара. Сущность настоящего изобретения Настоящее изобретение было разработано для решения задачи получения системы, предназначенной для обеспечения возможности доступа к содержимому резервуара, без необходимости опорожнения резервуара. В соответствии с первым аспектом настоящего изобретения заявляется система для подъема и опускания рубашки резервуара, наполненного жидкостью, причем указанная рубашка прикреплена вдоль ее периферийного края к указанному резервуару, содержащему первый экран, выполненный с возможностью соединения с указанным резервуаром таким образом, чтобы образовывать водослив, который обеспечивает подачу жидкости от наружной поверхности указанной рубашки к внутренней поверхности указанного резервуара, причем указанная рубашка отделена от указанного резервуара в области указанного экрана и дополнительно присоединена вдоль ее периферийного края к верхнему краю указанного экрана; первое средство для подачи газа к наружной поверхности указанной рубашки; и второе средство для подачи газа к указанному водосливу; 2 в соответствии с чем при применении, когда жидкость содержится в указанном резервуаре на внутренней поверхности указанной рубашки так, чтобы удерживать указанную рубашку в положении, в котором она выполняет роль облицовки, причем ее наружная поверхность находится в контактном взаимодействии с внутренней поверхностью указанного резервуара и указанного экрана, газ может быть подан через указанное первое средство для постепенного подъема указанной рубашки вверх и от внутренней поверхности указанного резервуара,смещая в соответствии с этим жидкость, удерживаемую на внутренней поверхности указанной рубашки для перетекания через верхний край указанного экрана вниз в указанный водослив и между наружной поверхностью указанной рубашки и внутренней поверхностью указанного резервуара до тех пор, пока по существу вся указанная жидкость не сместится таким образом, поднимая указанную рубашку в положение покрытия, в котором она покрывает указанную жидкость, и газ может быть подан через указанное второе средство для подъема указанной жидкости вверх по указанному водосливу и перетекание через указанный верхний край указанного экрана на внутреннюю поверхность указанной рубашки, постепенно опуская указанную рубашку назад в указанное положение, в котором рубашка выполняет роль облицовки. Предпочтительно, чтобы указанное первое средство было в виде трубопровода или коллектора, имеющего участок, который проходит вдоль или вблизи верхнего края указанного экрана. Предпочтительно, чтобы указанное второе средство содержало трубопровод или коллектор, имеющий участок, проходящий вдоль или вблизи нижнего края указанного экрана. Предпочтительно, чтобы указанный первый трубопровод или коллектор был образован на боковой поверхности указанного экрана,смежной внутренней поверхности указанного резервуара, а указанный экран был предусмотрен с одним или более отверстиями для обеспечения подачи жидкости от указанных трубопровода или коллектора к указанной наружной поверхности указанной рубашки. Предпочтительно, чтобы указанный экран был выполнен в виде профилированной пластины или другой конфигурации, отстоящей от боковой стенки указанного резервуара. В альтернативном варианте осуществления указанный экран выполнен в виде одной или более пластин, которые проходят поперек и вниз в соответствующих углах указанного резервуара. Предпочтительно, чтобы указанная система содержала третье средство для обеспечения возможности удаления газа, захватываемого между наружной поверхностью указанной рубашки и указанной жидкостью, когда указанная 3 рубашка находится в указанном поднятом положении, так, чтобы указанная рубашка, когда она находится в положении покрытия, могла лежать на указанной жидкости. Предпочтительно, чтобы указанная система дополнительно содержала фильтр, предназначенный для фильтрации жидкости, когда ее поток проходит через указанный водослив. В соответствии с другим аспектом настоящего изобретения заявляется система для поддающейся подъему рубашки резервуара, наполненного жидкостью, содержащее гибкую рубашку, которой придана форма,согласующаяся с внутренней поверхностью указанного резервуара; первый экран, выполненный с возможностью соединения с указанным резервуаром так,чтобы образовывать водослив, который обеспечивает подачу жидкости от наружной поверхности указанной рубашки к внутренней поверхности указанного резервуара, причем указанная рубашка прикреплена вдоль своего периферийного края к указанному резервуару и верхнему краю указанного первого экрана; первое средство для подачи газа к наружной поверхности указанного первого экрана; и второе средство для подачи газа к указанному водосливу; в соответствии с чем при применении, когда жидкость содержится в указанном резервуаре на внутренней поверхности указанной рубашки так, чтобы удерживать указанную рубашку в положении, в котором она выполняет роль облицовки, причем ее наружная поверхность находится в контактном взаимодействии с внутренней поверхностью указанного резервуара и указанного первого экрана, газ может быть подан через указанное первое средство для постепенного подъема указанной рубашки вверх и от внутренней поверхности указанного резервуара, смещая в соответствии с этим жидкость,удерживаемую на внутренней поверхности указанной рубашки, для перетекания через верхний край указанного экрана вниз в указанный водослив и между наружной поверхностью указанной рубашки и внутренней поверхностью указанного резервуара до тех пор, пока по существу вся указанная жидкость не перетечет таким образом, поднимая указанную рубашку в положение покрытия, в котором она покрывает указанную жидкость, и газ может быть подан через указанное второе средство для подъема указанной жидкости вверх по указанному водосливу и перетекания через указанный верхний край указанного экрана на внутреннюю поверхность указанной рубашки, постепенно опуская указанную рубашку назад в указанное положение, в котором рубашка выполняет роль облицовки. Краткое описание чертежей Теперь варианты осуществления настоящего изобретения будут описаны только на 4 примере со ссылкой на сопроводительные чертежи, на которых Фиг. 1 - поперечное сечение плавательного бассейна, использующего первый вариант осуществления системы, соответствующей настоящему изобретению, для подъема и опускания рубашки. Фиг. 2 - изометрическое изображение экрана, входящего в состав системы, показанной на фиг. 1. Фиг. 3 - вид сверху на плавательный бассейн, показанный на фиг. 1. Фиг. 4 - вид сзади на экран, показанный на фиг. 2, использующийся во втором варианте осуществления системы, соответствующей настоящему изобретению,Фиг. 5 - фиг. 7 - схематические представления постепенного подъема рубашки, показанной на фиг. 1. Фиг. 8 - изображение рубашки, показанной на фиг. 1 и фиг. 5-7, в положении покрытия,лежащего на поверхности воды в плавательном бассейне. Фиг. 9 - вид сверху на рубашку в плавательном бассейне, показанном на фиг. 5. Подробное описание предпочтительного варианта осуществления настоящего изобретения Первый вариант осуществления системы 10 для подъема и опускания рубашки 12 (показанной пунктирными линиями) плавательного бассейна 14 иллюстрируется на фиг. 1-4. Рубашка 12 может быть заранее предусмотрена с плавательным бассейном 14 или может быть установлена позднее как часть системы 10. Рубашка 12 прикреплена ее периферийным краем к внутренней поверхности 16 плавательного бассейна, как правило, на уровне выше нормального уровня 18 воды. Крепление рубашки 12 к внутренней поверхности 16, как правило,осуществляют с помощью фиксирующей накладки 20, которая не является существенной частью в настоящем изобретении. Система 10 для подъема и опускания рубашки 12 содержит первый экран в виде пластины 22, которая ограничивает водослив 24,предназначенный для обеспечения подачи жидкости от наружной поверхности 26 рубашки к внутренней поверхности 16 плавательного бассейна. Рубашка 12 отделена от внутренней поверхности 16 плавательного бассейна в области за пластиной 22 и дополнительно прикреплена вдоль верхнего края 28 пластины 22 посредством обычной фиксирующей накладки 20. Такое отделение и крепление рубашки 12 и образование водослива 24 лучше всего показано на фиг. 3. Рубашка 12 прикреплена к бассейну 14 и пластине 22 путем образования непрерывного герметичного соединения. В этом варианте осуществления герметичность получают посредством прохождения сторон 29 пластины 22 в направлении назад так, чтобы они могли опираться и 5 уплотняться в этом направлении к внутренней поверхности 16 плавательного бассейна 14, и прохождения фиксирующей накладки 20 вдоль сторон 29. Первое средство (в виде трубопровода 30) предусмотрено для подачи газа, например, воздуха, к наружной поверхности 26, а более конкретно - для подачи воздуха между поверхностями 26 и 16. Трубопровод 30 имеет участок 30', который проходит вдоль боковой тыльной поверхности 32 пластины 22 непосредственно ниже верхнего края 28. Прямоугольные отверстия или прорези 34 прорезаны в пластине 22 для обеспечения сообщения с участком 30'. Таким образом, трубопровод 30/30' способен обеспечивать подачу воздуха к наружной поверхности 26 рубашки. Второе средство в виде трубопровода 36,имеющего участок 36', который проходит через боковую тыльную поверхность 32 пластины 22 вблизи ее нижнего края 38, предусмотрено для подачи газа, например, воздуха, к водосливу 24. Участок 36' предусмотрен с некоторым количеством отверстий 40 для обеспечения поступления воздуха в водослив 24. Трубопровод 42 предусмотрен для обеспечения возможности сообщения жидкости, находящейся между передней поверхностью 44 пластины 22 и наружной поверхностью 26 рубашки выше нормального уровня 18 воды, с атмосферой. Трубопровод 42 имеет участок 42', который проходит через тыльную поверхность 32 пластины 22 выше участка 30'. Участок 42' сообщается с отверстиями 46, образованными вдоль пластины 22. Предусмотрено, что трубопровод 42 может быть также соединен с источником вакуума, например, с устройством Вентури. Некоторое количество распорных деталей 48 проходит между тыльной поверхностью 32 пластины 22 и внутренней поверхностью 16 плавательного бассейна. Распорные детали 48 обеспечивают необходимое расстояние между пластиной 22 и плавательным бассейном 14 для образования водослива 24. Распорные детали могут также быть как средства для соединения пластины 22 с внутренней стороной плавательного бассейна 14. Ловушка/фильтр 49 для улавливания мусора расположена между тыльной поверхностью 32 пластины 22 и внутренней поверхностью 16 смежно участку 36'. Ловушка/фильтр 49 выполнена в виде сетки, которая проходит по ширине пластины 22. Теперь будет описана работа системы 10. Допустим, что плавательный бассейн 14 пуст и имеет свою собственную рубашку 12,причем оболочка плавательного бассейна 14 по существу водонепроницаема, а система 10 еще не установлена. Для монтажа системы 10, рубашки 12 по длине, приблизительно равной длине пластины 12, отсоединяют от фиксирующей накладки 20 на внутренней поверхности 16 6 плавательного бассейна 14. Затем между наружной поверхностью 26 рубашки 12 и внутренней поверхностью 16 плавательного бассейна 14 опускают пластину 22. После этого пластину 22 фиксируют по месту любыми обычными средствами. Трубопроводы 30 и 36 соединяют с вентилятором через вентильное устройство(не показано) для избирательной подачи воздуха к соответствующим участкам 30' и 36' трубопроводов. Аналогичным образом, трубопровод 42 (если он предусмотрен) может быть соединен с вакуумным устройством. Теперь часть рубашки 12, отделенную от плавательного бассейна 14, вновь соединяют вдоль верхнего края 28 пластины 22, а плавательный бассейн обычным способом наполняют водой до уровня 18. При нормальной эксплуатации плавательного бассейна вода находится на внутренней поверхности рубашки 12, которая удерживает ее в близком соответствии с формой внутренней поверхности 16. При необходимости очистки плавательного бассейна 14 с целью удаления мусора с дна плавательного бассейна или для очистки самой рубашки, по трубопроводу 30/30' к наружной поверхности 26 рубашки 12 подают воздух. Воздух проходит вдоль фиксирующей накладки 20, где имеет место наименьшее сопротивление его прохождению. Воздух постепенно поднимает рубашку вверх и отклоняет ее от внутренней поверхности 16, образуя сначала вздутие 50 (как показано на фиг. 5, фиг. 6 и фиг. 9) вокруг периферийного края рубашки 12, непосредственно ниже фиксирующей накладки 20. Подъем рубашки вверх и отклонение ее от поверхности 16 смещает воду, находящуюся в плавательном бассейне 14, так, чтобы она перетекала через верхний край 28 в водослив 24. Теперь эта вода находится ниже наружной поверхности 26 рубашки 12. Воздух непрерывно проходит через трубопровод 30/30', причем размер вздутия 50 увеличивает перетекание дополнительной воды в водослив 24. Постепенно рубашка 12 поднимается все больше и больше, увеличивая поток воды через водослив (как следует из фиг. 6). В конечном счете по существу вся вода, предварительно находящаяся внутри рубашки 12, теперь оказывается между внутренней поверхностью 16 плавательного бассейна и наружной поверхностью 26 рубашки, как показано на фиг. 7. Рубашка 12 фактически поднимается выше уровня 18 воды. В это время может быть остановлена подача воздуха в трубопроводы 30/30'. При необходимости, рубашка 12 может быть установлена в этом положении на некоторый период времени для того, чтобы обеспечить сушку и/или облучение ультрафиолетовыми лучами солнечного излучения, или для очистки скребком (или жесткой щеткой) и отмывки. Однако может оказаться предпочтительным возврат рубашки 12 в положение, в котором она лежит поверх воды, как показано на фиг. 8. Это 7 может быть достигнуто путем открывания трубопровода 42 в атмосферу так, чтобы воздух,находящийся между линией 18 воды и наружной поверхностью 26 рубашки 12, мог быть отведен в атмосферу. В альтернативном варианте осуществления для ускорения отвода этого воздуха трубопровод 42 может быть присоединен к вакуумному устройству. Должно быть очевидным то, что, когда рубашка 12 лежит поверх воды и покрывает ее, рубашку не только можно чистить, но это также предохраняет воду от попадания в нее дополнительного мусора. Дополнительные выгоды включают в себя уменьшение испарения воды и действие в качестве предохранительного экрана. Предполагается, что рубашка 12 может быть поднята в положение,когда она покрывает поверхность воды, которое показано на фиг. 8, на то время, в течение которого плавательный бассейн 14 не эксплуатируется. Ловушка/фильтр 49 для улавливания мусора предотвращает прохождение к наружной поверхности 26 инородных материалов, которые могут сначала находиться на внутренней поверхности рубашки 12. Теперь для возврата рубашки 12 в положение, в котором она выполняет роль облицовки и лежит по форме внутренней поверхности 16 плавательного бассейна и с передней поверхностью 44 пластины 22, воздух подают по трубопроводу 36/36' в водослив 24. Когда воздух поднимается, он поднимает воду к водосливу и переносит ее через верхний край 28 пластины 22 на внутреннюю поверхность рубашки 12. Такое движение воды может быть усилено посредством наличия пластины 52 для направления воздуха через верх водослива 24, проходящей в горизонтальной плоскости по направлению к пластине 22 в смежной точке или проходящей через верхний край 28. Масса воды внутри рубашки 12 помогает опусканию или потоплению рубашки 12 для возврата ее в положение, в котором она выполняет роль облицовки. Теперь, когда вариант осуществления настоящего изобретения описан подробно, квалифицированным специалистам в этой области техники станут очевидны многочисленные модификации и изменения, которые могут быть сделаны без отклонения от основных принципов настоящего изобретения. Например, хотя характерные варианты осуществления настоящего изобретения были описаны применительно к плавательному бассейну, система 10, соответствующая настоящему изобретению, может быть применима с любым типом резервуара, наполненного жидкостью, например, со складскими резервуаром или металлическими бочками для хранения химических веществ; с водоемами или резервуарами, используемыми для разведения морских животных; и с резервуарами для хранения воды. В описанном варианте осуществления настоящего изобретения рубашка 12 может 8 быть предусмотрена также как часть плавательного бассейна 14. Однако рубашка может быть установлена после изготовления резервуара и как часть системы 10. Например, в случае стеклопластикового плавательного бассейна, который не делают с рубашкой, рубашка может быть установлена с системой 10. Очевидно, что система 10 может быть применена с резервуаром любой формы. Кроме того, пластина 22 может иметь любую требуемую форму и конфигурацию, предусматриваемую так, чтобы она могла ограничить или образовать водослив 24 в резервуаре, в котором она установлена. Например, в соответствии с настоящим изобретением пластина 22 может быть сделана такой, чтобы проходить по всей ширине плавательного бассейна 14. В таком случае боковые стороны 29 не обязательно должны проходить в направлении назад. В этом случае боковые стороны могут быть просто уплотнены к внутренней поверхности 16 плавательного бассейна 14. (Герметизация требуется только на глубину ниже уплотнительной накладки 20 и нет необходимости герметизации на всю глубину пластины 22). Если система 10 смонтирована в цилиндрическом или круглом резервуаре или баке, то пластина 22 может быть плоской, как показано, или может иметь дугообразное поперечное сечение, Кроме того, в системе 10 может быть использовано больше, чем одна пластина 22. Помимо этого, пластины могут иметь форму удлиненных полос, которые проходят в поперечном направлении и вниз в соответствующих углах резервуара многоугольной формы. Система трубопроводов 30/30', 36/36' и 42/42' может иметь любую пригодную форму или конфигурацию. Например, в одном варианте осуществления от трубопровода 42/42' можно отказаться, а функцию передачи жидкости, выполняемую этим трубопроводом, можно передать трубопроводу 30/30' при условии, что отверстия 34 остаются выше уровня жидкости в резервуаре. Такая модификация потребует наличия вентилей для того, чтобы избирательно подавать воздух к наружной поверхности 26 рубашки для подъема и опускания и для отведения воздуха, находящегося между наружной поверхностью 26 и линией 18 воды. В еще одном дополнительном варианте осуществления трубопроводы 30/30', 36/36' или 42/42' могут быть предусмотрены как отдельные трубопроводы, физически не соединенные с пластиной 22. В частности, трубопровод 42/42' может быть предусмотрен в любом месте вдоль внутренней поверхности 16 плавательного бассейна 14 на уровне выше линии 18 воды и установлен так, чтобы он мог отводить воздух, который мог оказаться между наружной поверхностью 26 и линией 18 воды, при подъеме рубашки 12. В этом случае, верхний край 28 пластины 22 может быть опущен ниже линии 18 воды. При применении обычной отделительной 9 коробки системы фильтрации воды плавательного бассейна в водосливе 24 наличие системы 10 не будет мешать нормальному циклу фильтрации. Однако в этом случае требуется одна дополнительная модификация. Она заключается в том, что подъем уровня отфильтрованной воды возвращается к точке, находящейся выше фиксирующей накладки 20. В еще одном дополнительном варианте осуществления настоящего изобретения в системе 10 может понадобиться второй экран для того, чтобы помочь опорожнению резервуара. Второй экран расположен между наружной поверхностью 26 рубашки 12 и передней поверхностью 44 пластины 22 и проходит параллельно,но на некотором расстоянии от пластины 22. Верхний край второго экрана находится предпочтительно ниже уровня фиксирующей накладки 20 на пластине 22. Рубашка просто прилегает ко второму экрану, а трубопроводы 30/30' предназначены и/или расположены для подачи газа в промежуток между пластиной 22 и вторым экраном. Все другие элементы системы 10 остаются по существу неизменными. Предполагается, что все такие и дополнительные модификации и изменения, какие будут очевидны квалифицированным в этой области техники специалистам, находятся в пределах объема настоящего изобретения, сущность которого должна быть определена из предшествующего описания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для подъема и опускания рубашки, прикрепленной вдоль ее периферийного края к резервуару, наполненному жидкостью,содержащая первый экран, выполненный с возможностью соединения с указанным резервуаром с образованием водослива, обеспечивающего подачу жидкости от наружной поверхности указанной рубашки к внутренней поверхности указанного резервуара, причем указанная рубашка отделена от указанного резервуара в области указанного экрана и дополнительно присоединена вдоль ее периферийного края к верхнему краю указанного экрана, первое средство для подачи газа к наружной поверхности указанной рубашки и второе средство для подачи газа к указанному водосливу, при этом, когда жидкость находится в указанном резервуаре на внутренней поверхности указанной рубашки,удерживая ее в положении, в котором она выполняет роль облицовки, а ее наружная поверхность находится в контактном взаимодействии с внутренней поверхностью указанного резервуара и указанного первого экрана, газ может быть подан через указанное первое средство для постепенного подъема указанной рубашки вверх и от внутренней поверхности указанного резервуара, смещая жидкость, удерживаемую на внутренней поверхности указанной рубашки, 000835 10 для перетекания через верхний край указанного экрана вниз в указанный водослив и между наружной поверхностью указанной рубашки и внутренней поверхностью указанного резервуара до тех пор, пока по существу вся указанная жидкость не перетечет, поднимая указанную рубашку в положение покрытия указанной жидкости, и газ может быть подан через указанное второе средство для подъема указанной жидкости вверх по указанному водосливу и перетекания через указанный верхний край указанного экрана на внутреннюю поверхность указанной рубашки, постепенно опуская указанную рубашку назад в указанное положение, в котором рубашка выполняет роль облицовки. 2. Система по п.1, отличающаяся тем, что указанное первое средство выполнено в виде трубопровода или коллектора, имеющего участок, который проходит вдоль или вблизи верхнего края указанного экрана. 3. Система по п.2, отличающаяся тем, что указанное второе средство содержит трубопровод или коллектор, имеющий участок, проходящий вдоль или вблизи нижнего края указанного экрана. 4. Система по п.3, отличающаяся тем, что указанный первый трубопровод или коллектор образован на боковой поверхности указанного экрана, смежной внутренней поверхности указанного резервуара, а указанный экран предусмотрен с одним или более отверстиями для обеспечения подачи жидкости от указанного трубопровода или коллектора к указанной наружной поверхности рубашки. 5. Система по п.4, отличающаяся тем, что указанный экран выполнен в виде профилированной пластины или другой конфигурации,отстоящей от боковой стенки указанного резервуара. 6. Система по п.4, отличающаяся тем, что указанный экран выполнен в виде одной или более пластин, проходящих поперек и вниз в соответствующих углах указанного резервуара. 7. Система по п.5, отличающаяся тем, что она дополнительно содержит третье средство для обеспечения возможности удаления газа,находящегося между наружной поверхностью указанной рубашки и указанной жидкостью,когда указанная рубашка находится в поднятом положении, для того, чтобы рубашка в положении покрытия могла лежать на указанной жидкости. 8. Система по п.5, отличающаяся тем, что она дополнительно содержит фильтр, предназначенный для фильтрации жидкости при прохождении ее через указанный водослив. 9. Система для поддающейся подъему рубашки резервуара, наполненного жидкостью,содержащая гибкую рубашку, имеющую соответствующую внутренней поверхности указанного резервуара форму, первый экран, выполненный с возможностью соединения с указан 11 ным резервуаром с образованием водослива,обеспечивающего подачу жидкости от наружной поверхности указанной рубашки к внутренней поверхности указанного резервуара, причем указанная рубашка прикреплена вдоль ее периферийного края к указанному резервуару и верхнему краю указанного первого экрана, первое средство для подачи газа к наружной поверхности указанного первого экрана и второе средство для подачи газа к указанному водосливу, при этом, когда жидкость находится в указанном резервуаре на внутренней поверхности указанной рубашки, удерживая ее в положении,в котором она выполняет роль облицовки, а наружная поверхность находится в контактном взаимодействии с внутренней поверхностью указанного резервуара и указанного первого экрана, газ может быть подан через указанное первое средство для постепенного подъема указанной рубашки вверх и от внутренней поверхности указанного резервуара, смещая жидкость,удерживаемую на внутренней поверхности указанной рубашки, для перетекания через верхний край указанного экрана вниз в указанный водослив и между наружной поверхностью указанной рубашки и внутренней поверхностью указанного резервуара до тех пор, пока по существу вся указанная жидкость не перетечет, поднимая указанную рубашку в положение покрытия указанной жидкости, и газ может быть подан через указанное второе средство для подъема указан 000835 12 ной жидкости вверх по указанному водосливу и перетекания через указанный верхний край указанного экрана на внутреннюю поверхность указанной рубашки, постепенно опуская указанную рубашку назад в указанное положение, в котором рубашка выполняет роль облицовки. 10. Система по п.9, отличающаяся тем, что указанное первое средство выполнено в виде трубопровода или коллектора, имеющего участок, проходящий вдоль или вблизи верхнего края указанного экрана. 11. Система по п.10, отличающаяся тем,что указанное второе средство содержит трубопровод или коллектор, имеющий участок, проходящий вдоль или вблизи нижнего края указанного экрана. 12. Система по п.11, отличающаяся тем,что указанный первый трубопровод или коллектор образован на боковой поверхности указанного экрана, смежной внутренней поверхности указанного резервуара, а указанный экран предусмотрен с одним или более отверстиями для обеспечения подачи жидкости от указанного трубопровода или коллектора к указанной наружной поверхности рубашки. 13. Система по п.12, отличающаяся тем,что указанный экран выполнен в виде профилированной пластины или другой конфигурации,отстоящей от боковой стенки указанного резервуара.
