Порошковый ингалятор

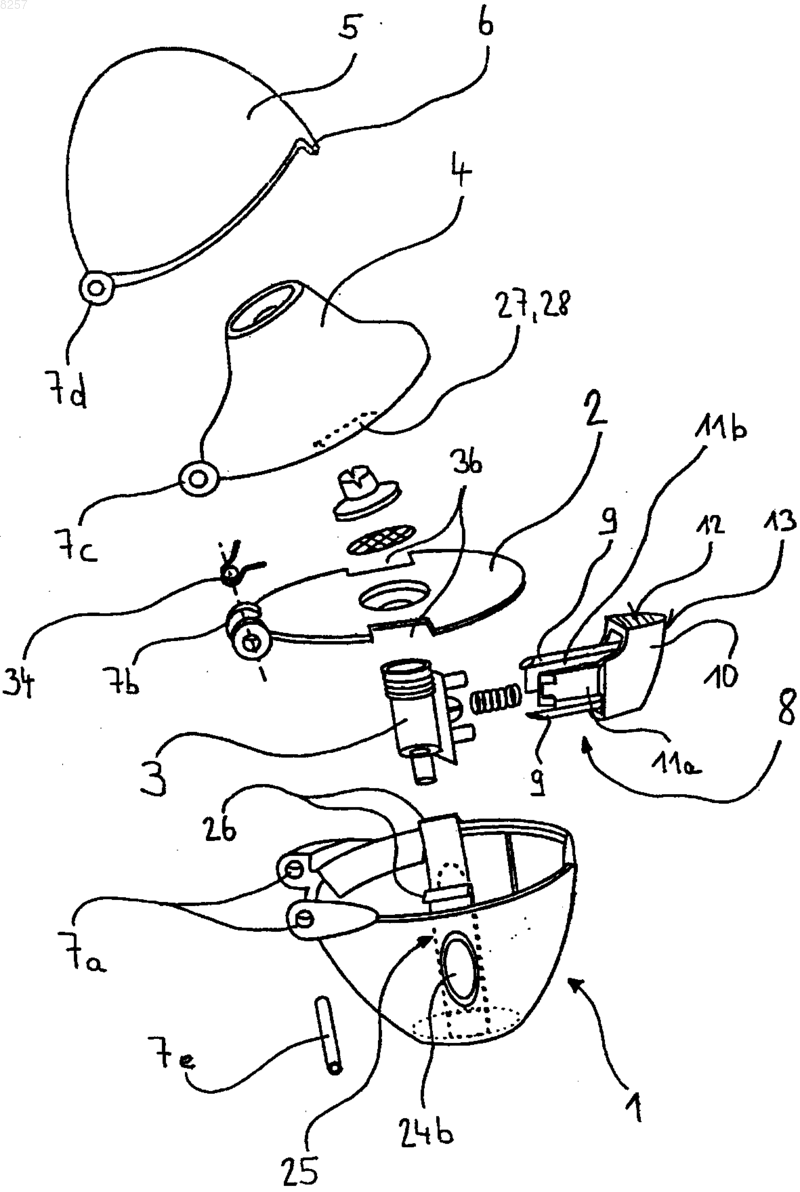

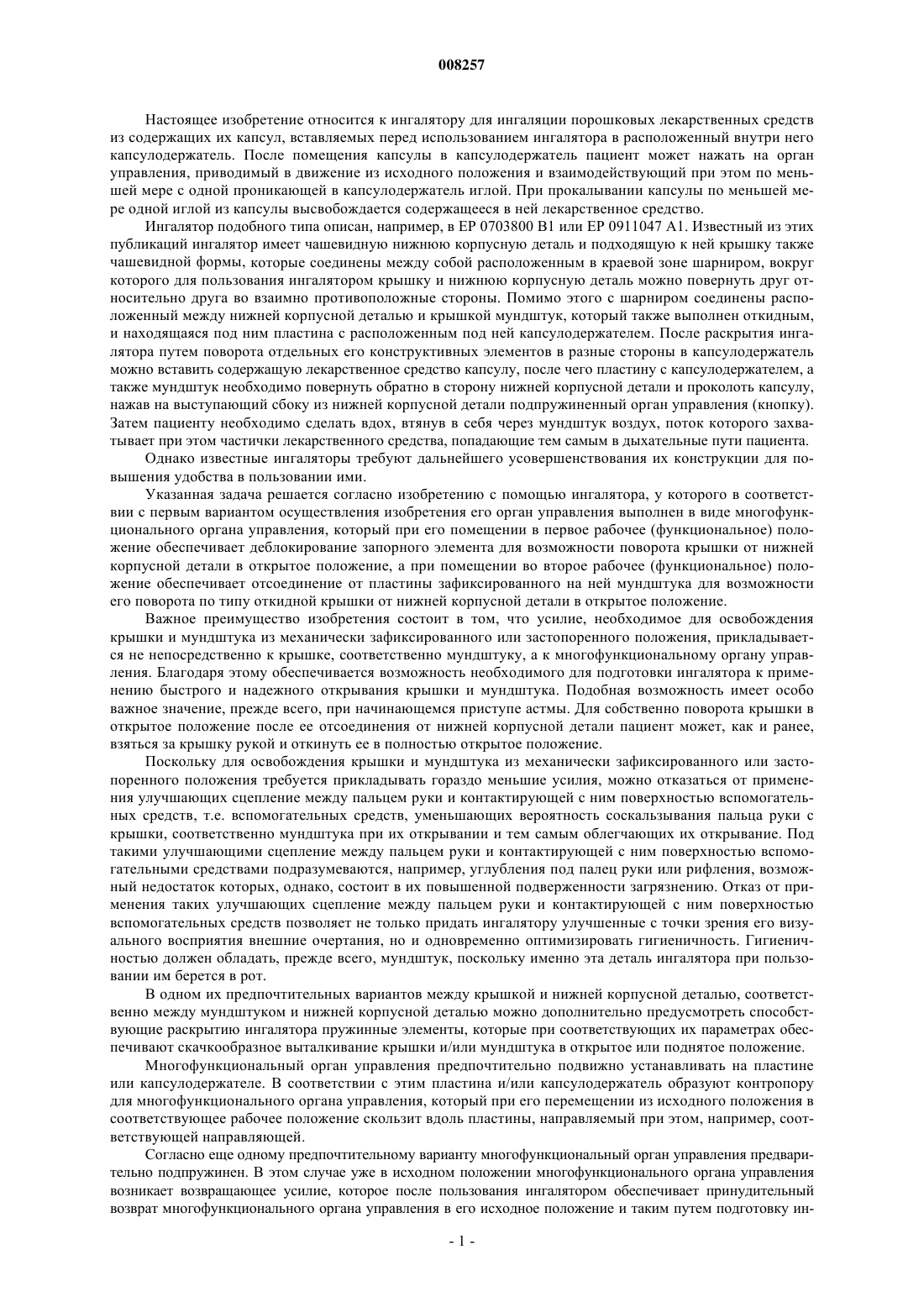

008257 Настоящее изобретение относится к ингалятору для ингаляции порошковых лекарственных средств из содержащих их капсул, вставляемых перед использованием ингалятора в расположенный внутри него капсулодержатель. После помещения капсулы в капсулодержатель пациент может нажать на орган управления, приводимый в движение из исходного положения и взаимодействующий при этом по меньшей мере с одной проникающей в капсулодержатель иглой. При прокалывании капсулы по меньшей мере одной иглой из капсулы высвобождается содержащееся в ней лекарственное средство. Ингалятор подобного типа описан, например, в ЕР 0703800 В 1 или ЕР 0911047 А 1. Известный из этих публикаций ингалятор имеет чашевидную нижнюю корпусную деталь и подходящую к ней крышку также чашевидной формы, которые соединены между собой расположенным в краевой зоне шарниром, вокруг которого для пользования ингалятором крышку и нижнюю корпусную деталь можно повернуть друг относительно друга во взаимно противоположные стороны. Помимо этого с шарниром соединены расположенный между нижней корпусной деталью и крышкой мундштук, который также выполнен откидным,и находящаяся под ним пластина с расположенным под ней капсулодержателем. После раскрытия ингалятора путем поворота отдельных его конструктивных элементов в разные стороны в капсулодержатель можно вставить содержащую лекарственное средство капсулу, после чего пластину с капсулодержателем, а также мундштук необходимо повернуть обратно в сторону нижней корпусной детали и проколоть капсулу,нажав на выступающий сбоку из нижней корпусной детали подпружиненный орган управления (кнопку). Затем пациенту необходимо сделать вдох, втянув в себя через мундштук воздух, поток которого захватывает при этом частички лекарственного средства, попадающие тем самым в дыхательные пути пациента. Однако известные ингаляторы требуют дальнейшего усовершенствования их конструкции для повышения удобства в пользовании ими. Указанная задача решается согласно изобретению с помощью ингалятора, у которого в соответствии с первым вариантом осуществления изобретения его орган управления выполнен в виде многофункционального органа управления, который при его помещении в первое рабочее (функциональное) положение обеспечивает деблокирование запорного элемента для возможности поворота крышки от нижней корпусной детали в открытое положение, а при помещении во второе рабочее (функциональное) положение обеспечивает отсоединение от пластины зафиксированного на ней мундштука для возможности его поворота по типу откидной крышки от нижней корпусной детали в открытое положение. Важное преимущество изобретения состоит в том, что усилие, необходимое для освобождения крышки и мундштука из механически зафиксированного или застопоренного положения, прикладывается не непосредственно к крышке, соответственно мундштуку, а к многофункциональному органу управления. Благодаря этому обеспечивается возможность необходимого для подготовки ингалятора к применению быстрого и надежного открывания крышки и мундштука. Подобная возможность имеет особо важное значение, прежде всего, при начинающемся приступе астмы. Для собственно поворота крышки в открытое положение после ее отсоединения от нижней корпусной детали пациент может, как и ранее,взяться за крышку рукой и откинуть ее в полностью открытое положение. Поскольку для освобождения крышки и мундштука из механически зафиксированного или застопоренного положения требуется прикладывать гораздо меньшие усилия, можно отказаться от применения улучшающих сцепление между пальцем руки и контактирующей с ним поверхностью вспомогательных средств, т.е. вспомогательных средств, уменьшающих вероятность соскальзывания пальца руки с крышки, соответственно мундштука при их открывании и тем самым облегчающих их открывание. Под такими улучшающими сцепление между пальцем руки и контактирующей с ним поверхностью вспомогательными средствами подразумеваются, например, углубления под палец руки или рифления, возможный недостаток которых, однако, состоит в их повышенной подверженности загрязнению. Отказ от применения таких улучшающих сцепление между пальцем руки и контактирующей с ним поверхностью вспомогательных средств позволяет не только придать ингалятору улучшенные с точки зрения его визуального восприятия внешние очертания, но и одновременно оптимизировать гигиеничность. Гигиеничностью должен обладать, прежде всего, мундштук, поскольку именно эта деталь ингалятора при пользовании им берется в рот. В одном их предпочтительных вариантов между крышкой и нижней корпусной деталью, соответственно между мундштуком и нижней корпусной деталью можно дополнительно предусмотреть способствующие раскрытию ингалятора пружинные элементы, которые при соответствующих их параметрах обеспечивают скачкообразное выталкивание крышки и/или мундштука в открытое или поднятое положение. Многофункциональный орган управления предпочтительно подвижно устанавливать на пластине или капсулодержателе. В соответствии с этим пластина и/или капсулодержатель образуют контропору для многофункционального органа управления, который при его перемещении из исходного положения в соответствующее рабочее положение скользит вдоль пластины, направляемый при этом, например, соответствующей направляющей. Согласно еще одному предпочтительному варианту многофункциональный орган управления предварительно подпружинен. В этом случае уже в исходном положении многофункционального органа управления возникает возвращающее усилие, которое после пользования ингалятором обеспечивает принудительный возврат многофункционального органа управления в его исходное положение и таким путем подготовку ин-1 008257 галятора к следующей операции помещения в него новой капсулы и следующему процессу ингаляции. В одном из предпочтительных вариантов многофункциональный орган управления имеет основной элемент и две входящие в него параллельные консольные направляющие планки. Такие консольные направляющие планки выступают при этом внутрь нижней корпусной детали и совместно с соответствующими встроенными элементами и деталями, например с расположенными на капсулодержателе с его наружной стороны направляющими втулками, служат для направления многофункционального органа управления при его перемещении из исходного положения в соответствующие рабочие положения и обратно в исходное положение. Консольные направляющие планки могут иметь на их обращенном от основного элемента многофункционального органа управления конце концевые упоры, которые в исходном положении многофункционального органа управления прилегают к направляющим втулкам на капсулодержателе. За счет этого обеспечивается подпружинивание многофункционального органа управления. В соответствии еще с одним предпочтительным вариантом основной элемент многофункционального органа управления имеет верхнюю и боковую рифленые поверхности. Однако подобные рифленые поверхности, в отличие от известных из уровня техники ингаляторов, у предлагаемого в изобретении ингалятора расположены не на его крышке и, главным образом, не на его мундштуке, а исключительно на основном элементе многофункционального органа управления вне предназначенной для собственно ингаляции части ингалятора, и поэтому не попадают в полость рта пациента. Помимо этого такие рифленые поверхности могут занимать меньшую площадь, но тем не менее гарантируют надежное и быстрое пользование ингалятором в экстренном случае. Верхнюю рифленую поверхность предпочтительно выполнять в ее ближней в исходном положении многофункционального органа управления к крышке части с выемкой под утапливаемый в нее запорный элемент крышки. Внутри такой выемки, по меньшей мере, ее боковая стенка, расположенная со стороны боковой рифленой поверхности основного элемента многофункционального органа управления, может быть выполнена наклонной и образовывать за счет этого при надавливании на основной элемент многофункционального органа управления направляющую поверхность скольжения для запорного элемента,обеспечивающую тем самым его подъем вместе с крышкой из зафиксированного положения. Для освобождения мундштука в описанном выше первом, наиболее предпочтительном варианте выполнения предлагаемого в изобретении ингалятора его многофункциональный орган управления имеет расположенный на его основном элементе удлиненный толкатель, а мундштук имеет расположенную на нем, зацепляющуюся за пластину стопорную лапку, на которую по достижении многофункциональным органом управления второго рабочего положения своей передней кромкой наталкивается обращенный в сторону этой стопорной лапки удлиненный толкатель. При дальнейшем утапливании основного элемента многофункционального органа управления внутрь ингалятора удлиненный толкатель продолжает надавливать на предпочтительно легко поддающуюся изгибу стопорную лапку до тех пор, пока она не выскользнет из предусмотренного под нее отверстия в неподвижной пластине и не деблокирует тем самым мундштук. В другом предпочтительном варианте для освобождения мундштука многофункциональный орган управления имеет установленный на его основном элементе с возможностью поворота поворотный элемент, на котором расположен выступающий внутрь ингалятора толкающий упор, а на нижней корпусной детали расположен взаимодействующий с толкающим упором стопорный рычажок, который в закрытом положении ингалятора, проходя сквозь пластину, зацепляется за мундштук и сбоку от которого при нахождении многофункционального органа управления в исходном положении проходит выступающий внутрь ингалятора толкающий упор. При этом толкающий упор в предпочтительном варианте пропущен через соответствующее отверстие в основном элементе многофункционального органа управления. Для открывания мундштука пациенту необходимо повернуть в соответствующую сторону поворотный элемент, а вместе с ним и толкающий упор, который, описывая при этом дугу круговой траектории, наталкивается с внутренней стороны ингалятора на соединенный с мундштуком стопорный рычажок и при дальнейшем приложении к нему усилия отгибает его в сторону. В результате этого стопорный рычажок,который в предпочтительном варианте имеет на своем верхнем конце стопорный крючок, выскальзывает из зацепления с мундштуком и деблокирует его. В одном из предпочтительных вариантов толкающий упор предлагается располагать на поворотном элементе эксцентрично. Подобное расположение толкающего упора позволяет в зависимости от расположения стопорного рычажка, по существу, напрямую передавать на него усилие. Альтернативно рассмотренным выше вариантам выполнения предлагаемого в изобретении ингалятора для освобождения мундштука в нижней корпусной детали можно расположить по меньшей мере одно предварительно подпружиненное нажимное окошко с выполненными на нем функциональными элементами, которое выполнено с возможностью направленного вдавливания в нижнюю корпусную деталь и которое посредством функциональных элементов отсоединяет от пластины зафиксированный на ней мундштук. В этом варианте осуществления изобретения функцию по деблокированию или освобождению крышки выполняет узел, расположенный вокруг органа управления, тогда как для деблокирования или освобождения мундштука используется выполненная в нижней корпусной детали в виде нажимного окошка нажимаемая пациентом кнопка в ее взаимодействии с другими функционально связанными-2 008257 с ней элементами ингалятора. Нажимные окошки позволяют пациенту визуально проверить, вставлена ли капсула с лекарственным средством в капсулодержатель или нет. В предпочтительном варианте в нижней корпусной детали предлагается предусматривать по нажимному окошку с двух ее диаметрально противоположных сторон. Поскольку такие расположенные диаметрально друг против друга нажимные окошки соединены между собой по типу хомутика упругой П-образной перемычкой, при соответствующем выборе материала для ее изготовления на нажимные окошки будет действовать обусловленное упругими свойствами самого этого материала возвращающее усилие, что позволяет отказаться от применения дополнительных пружинных или упругих элементов для подпружинивания нажимных окошек. В предпочтительном варианте функциональные элементы имеют крючки, которые взаимодействуют с дополняющими их по форме удерживающими элементами и выполнены за одно целое по меньшей мере с одним нажимным окошком и которые могут в виде пластинок проходить в направлении мундштука. Указанные удерживающие элементы, в свою очередь, находятся внутри мундштука и могут быть выполнены, например, в виде ушек или удерживающих краевых выступов, за которые могут зацепляться указанные крючки и таким путем стопорить мундштук в закрытом положении. В этом случае при нажатии по меньшей мере на одно нажимное окошко во внутреннюю полость нижней корпусной детали будет отводиться и крючок, который при этом будет выскальзывать из удерживающего его элемента, деблокируя мундштук, который после этого можно повернуть в открытое положение. Зафиксированная на нижней корпусной детали пластина предпочтительно выполнена с возможностью ее отсоединения от нижней корпусной детали и поворота вверх от нее по типу откидной крышки. Для фиксации пластины на нижней корпусной детали могут использоваться выступающие фиксирующие лапки. Во всех вариантах выполнения предлагаемого в изобретении ингалятора его орган управления по меньшей мере с одной проникающей в капсулодержатель иглой можно соединить с пластиной таким образом,чтобы его после отсоединения зафиксированной на нижней корпусной детали пластины от нижней корпусной детали можно было поворачивать вместе с этой пластиной вверх в ее открытое положение. Ниже изобретение более подробно рассмотрено со ссылкой на прилагаемые чертежи, на которых показано: на фиг. 1 - поэлементное изображение ингалятора с многофункциональным органом управления в варианте с его выполнением с основным элементом и расположенным на нем продолговатым толкателем,на фиг. 1a - увеличенный вид пластины, капсулодержателя и многофункционального органа управления, показанных на фиг. 1,на фиг. 2 - поэлементное изображение ингалятора в варианте с нажимными окошками в нижней корпусной детали и на фиг. 3 - поэлементное изображение ингалятора с многофункциональным органом управления в варианте с его выполнением с основным элементом и поворотным элементом. На фиг. 1 приведено поэлементное изображение предлагаемого в изобретении ингалятора. Основными его конструктивными элементами являются нижняя корпусная деталь 1, к которой крепится закрывающая ее пластина 2, мундштук 4, фиксируемый на нижней корпусной детали 1 стопорной лапкой 22, и крышка 5, форма которой дополняет форму нижней корпусной детали 1. У закрытого ингалятора запорный элемент 6 на крышке заходит за пластину 2 и удерживается в этом положении с силовым замыканием. Выполнение же на запорном элементе уступов в виде утолщений или наплывов позволяет также реализовать геометрическое замыкание. Для заведения запорного элемента 6 на крышке за пластину 2 основной элемент 10 многофункционального органа 8 а управления имеет, как это более наглядно показано в увеличенном масштабе на фиг. 1 а, выемку 15. Выемка 15 имеет скошенную или наклонную боковую стенку 16 и расположена в ближней к крышке части 14 верхней рифленой поверхности 12. Многофункциональный орган 8 а управления во избежание при нажатии на него соскальзывания с него пальца руки снабжен рифлением и на его боковой поверхности 13. Для открывания крышки 5 сначала необходимо надавить на многофункциональный орган 8 а управления, переместив его в первое рабочее (функциональное) положение. При этом запорный элемент 6 на крышке наталкивается на наклонную боковую стенку 16, которая при дальнейшем перемещении основного элемента 10 многофункционального органа управления действует как направляющая поверхность 17 скольжения и обеспечивает освобождение крышки 5. Нижняя корпусная деталь 1 выполнена чашеобразной формы и полностью охватывает расположенный с нижней стороны пластины 2 капсулодержатель 3. Однако для возможности помещения в капсулодержатель заполненной лекарственным средством капсулы (не показана) необходимо также поднять мундштук 4, повернув его вверх в открытое положение. В показанном на фиг. 1 варианте для этого необходимо продолжить надавливание на многофункциональный орган 8 а управления и переместить его таким путем во второе рабочее (функциональное) положение. При этом расположенный на основном элементе 10 многофункционального органа управления и обращенный своим свободным концом в направлении перемещения этого основного элемента 10 продолговатый толкатель 21 своей передней кромкой 23 (фиг. 1 а), проходя под пластиной 2, наталкивается на проходящую сквозь нее, неподвижно закрепленную на мундштуке 4 стопорную лапку 22. Пластина 2 на участке, на котором сквозь нее пропускается стопорная лапка 22, имеет соответствующее-3 008257 сквозное отверстие 37 под нее. Удлиненный толкатель 21 при своем перемещении вглубь ингалятора сгибает стопорную лапку 22,которая в результате выскакивает из сквозного отверстия 37, освобождая мундштук 4, который тем самым по типу откидной крышки поворачивается вверх в свое открытое положение. Повороту мундштука в его открытое положение способствует пружина 34. В таком открытом положении крышки 5 и мундштука 4 в капсулодержатель 3 можно вставить капсулу. Для высвобождения лекарственного средства из содержащей его капсулы на основном элементе многофункционального органа управления предусмотрены две расположенные одна под другой параллельно друг другу иглы 9, которые при нажатии на основной элемент 10 многофункционального органа управления непрерывно перемещаются вместе с ним вглубь ингалятора в направлении капсулы (не показана) и прокалывают ее. За таким процессом прокалывания капсулы можно наблюдать через смотровое окошко 24 а. После этого мундштук 4 можно вновь повернуть или опустить в его закрытое положение. Капсулодержатель 3 снабжен трубчатыми игловводами 9 а, оси которых ориентированы по направлению перемещения игл 9. Подобные игловводы, с одной стороны, обеспечивают точное попадание игл в капсулу (не показана), а с другой стороны, образуют дополнительную направляющую для многофункционального органа 8 а управления. Основной же направляющей, обеспечивающей направленное перемещение многофункционального органа управления, служат две расположенные по бокам его основного элемента 10 консольные направляющие планки 11 а, 11b. Назначение этих консольных направляющих планок 11a, 11b состоит, кроме того, в том, чтобы поддерживать предварительный натяг в посадке многофункционального органа 8 а управления. Для этого консольные направляющие планки 11 а, 11b на их обращенном от основного элемента многофункционального органа управления конце 19 снабжены концевыми упорами 20, которые в исходном положении многофункционального органа 8 а управления прилегают к направляющим втулкам 18 а, 18b на капсулодержателе. Эти направляющие втулки 18 а, 18b расположены с наружной стороны капсулодержателя 3. Между иглами 9 расположена винтовая пружина 38,ось которой проходит параллельно иглам 9 и длина которой согласована с длиной консольных направляющих планок 11a, 11b таким образом, что многофункциональный орган 8 а управления и в своем исходном положении все еще удерживается в предварительно подпружиненном состоянии. Отдельные конструктивные элементы ингалятора, а именно нижняя корпусная деталь 1, пластина 2,мундштук 4 и крышка 5, снабжены соответственно отверстиями 7 а, 7b, 7 с и 7d под шарнирно соединяющую их между собой ось 7 е. На фиг. 2 показан аналогичный изображенному на фиг. 1 ингалятор, открывание крышки 5 которого так же, как и в показанном на фиг. 1 варианте, происходит по достижении основным элементом 10 органа 8 управления своего первого рабочего положения при нажатии на него. После открывания крышки 5 для возможности помещения заполненной лекарственным средством капсулы (не показана) в капсулодержатель 3, как и в рассмотренном выше варианте, сначала необходимо повернуть мундштук 4 в открытое положение. Для этого пациенту требуется нажать на предусмотренные на нижней корпусной детали 1 с обеих ее диаметрально противоположных сторон нажимные окошки 24b. Нажатие на нажимные окошки 24b сопровождается упругим отгибанием функциональных элементов 25, которые в показанном на фиг. 2 варианте выполнены в виде образующих одно целое с соответствующим нажимным окошком прямых вертикальных пластинок, внутрь полости нижней корпусной детали 1. На конце каждого из функциональных элементов выполнено по зацепу или крючку 26, которые выступают вверх из нижней корпусной детали 1 и которые при опущенной в закрытое положение пластине 2 и опущенном на нее мундштуке 4 зацепляются за находящиеся с его внутренней стороны удерживающие элементы 27. При нажатии на нажимные окошки 24b крючки 26 соскальзывают с или выскальзывают из удерживающих их элементов 27, которые в показанном на чертеже варианте выполнены в виде обращенных внутрь удерживающих краевых выступов 28, освобождая мундштук 4, который после этого может поворачиваться в свое открытое положение. После помещения капсулы (не показана) в капсулодержатель 3 мундштук 4 можно повернуть или опустить обратно в его закрытое положение до защелкивания выступающих вверх через предусмотренные под них боковые выемки 36 в пластине крючков 26 за удерживающие элементы. Затем, нажав на основной элемент 10 органа управления, можно проколоть капсулу (не показана). Для этого используются две закрепленные на основном элементе 10 и выступающие параллельно друг другу в направлении капсулодержателя 3 иглы 9. После пользования ингалятором его крышку 5 вновь закрывают. При этом запорный элемент 6 на крышке с фиксацией заходит за край пластины 2. На фиг. 3 показан еще один вариант выполнения предлагаемого в изобретении ингалятора, у которого для освобождения мундштука 4 для возможности его поворота в открытое положение используется механизм иной конструкции. Для этого многофункциональный орган 8 а управления выполнен из двух частей. В этом варианте многофункциональный орган управления помимо подвижно установленного основного элемента 10, позволяющего при нажатии на него деблокировать и открыть крышку 5, имеет также установленный на основном элементе 10 с его наружной стороны с возможностью поворота относительно него поворотный элемент 29. Этот поворотный элемент 29 закреплен на проходящей по центру через основной элемент 10 цапфе. Над опорным отверстием 39 поворотного элемента эксцентрично рас-4 008257 положен толкающий упор 30, который у собранного, соответственно полностью закрытого ингалятора выступает во внутреннее пространство его нижней корпусной детали 1 и который при повороте в обозначенном на фиг. 3 стрелкой направлении упирается в вертикально выступающий стопорный рычажок 31. При таком повороте толкающего упора он отклоняет вбок верхний конец 32 стопорного рычажка 31,а вместе с ним и выполненный на его конце стопорный крючок 33, который в результате соскальзывает с или выскальзывает из удерживающего его элемента 27, который расположен на внутренней стенке мундштука 4 и который также выполнен в виде обращенного внутрь мундштука удерживающего краевого выступа 28. Для возможности беспрепятственного выскальзывания стопорного крючка 33 из удерживающего его краевого выступа 28 пластина 2 имеет боковую выемку 35 достаточно больших для свободного прохода через нее и перемещения в ней стопорного крючка размеров. Для закрывания мундштука 4 его необходимо повернуть обратно в исходное закрытое положение. При таком повороте мундштука стопорный крючок 33 за счет приданной ему заостренной в направлении крышки 5 формы проходит через предусмотренную под него в пластине выемку 35 и, скользя по внутренней стороне мундштука 4, защелкивается в нем благодаря своей упругости, стремящейся вернуть его в исходное положение, за выполненный с внутренней стороны мундштука удерживающий краевой выступ 28. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ингалятор для ингаляции порошковых лекарственных средств из содержащих их капсул, имеющий нижнюю корпусную деталь (1), фиксируемую на нижней корпусной детали (1) и закрывающую ее пластину (2), охватываемый нижней корпусной деталью (1) капсулодержатель (3) для помещаемых в него капсул, фиксируемый на пластине (2) мундштук (4), крышку (5), которая в своем закрытом положении закрывает мундштук (4) и фиксируется имеющимся у нее запорным элементом (6), при этом нижняя корпусная деталь (1), пластина (2), мундштук (4) и крышка (5) шарнирно соединены между собой одним единственным шарниром (7), и орган (8) управления, приводимый в движение из своего исходного положения и взаимодействующий при этом с по меньшей мере одной проникающей в капсулодержатель (3) иглой (9), отличающийся тем, что орган (8) управления выполнен в виде многофункционального органа(8 а) управления, который при его помещении в первое рабочее положение обеспечивает деблокирование запорного элемента (6) для возможности поворота крышки (5) от нижней корпусной детали (1) в открытое положение, а при помещении во второе рабочее положение обеспечивает отсоединение от пластины(2) зафиксированного на ней мундштука (4) для возможности его поворота по типу откидной крышки от нижней корпусной детали (1) в открытое положение. 2. Ингалятор по п.1, отличающийся тем, что многофункциональный орган (8 а) управления подвижно установлен на пластине (2) и/или капсулодержателе (3). 3. Ингалятор по п.1 или 2, отличающийся тем, что многофункциональный орган (8 а) управления подпружинен. 4. Ингалятор по одному из пп.1-3, отличающийся тем, что многофункциональный орган (8 а) управления имеет основной элемент (10) и две входящие в него параллельные консольные направляющие планки (11 а, 11b). 5. Ингалятор по п.4, отличающийся тем, что основной элемент (10) многофункционального органа(8 а) управления имеет верхнюю и боковую рифленые поверхности (12, 13). 6. Ингалятор по п.5, отличающийся тем, что верхняя рифленая поверхность (12) выполнена в своей ближней в исходном положении многофункционального органа управления к крышке части (14) с выемкой (15) под утапливаемый в нее запорный элемент (6) крышки. 7. Ингалятор по п.6, отличающийся тем, что по меньшей мере расположенная со стороны боковой рифленой поверхности (13) боковая стенка (16) выемки (15) выполнена наклонной, образуя за счет этого направляющую поверхность (17) скольжения для запорного элемента (6) крышки. 8. Ингалятор по одному из пп.4-7, отличающийся тем, что направленное перемещение консольных направляющих планок (11a, 11b) обеспечивается расположенными на капсулодержателе (3) с его наружной стороны направляющими втулками (18 а, 18b). 9. Ингалятор по п.8, отличающийся тем, что консольные направляющие планки (11 а, 11b) на их обращенном от основного элемента многофункционального органа управления конце (19) снабжены концевыми упорами (20), которые в исходном положении многофункционального органа управления прилегают к направляющим втулкам (18 а, 18b). 10. Ингалятор по п.1, отличающийся тем, что многофункциональный орган (8 а) управления имеет расположенный на его основном элементе (10) удлиненный толкатель (21), а мундштук (4) имеет расположенную на нем, зацепляющуюся за пластину (2) стопорную лапку (22), на которую по достижении многофункциональным органом управления второго рабочего положения своей передней кромкой (23) наталкивается обращенный в сторону этой стопорной лапки (22) удлиненный толкатель (21) (фиг. 1 а). 11. Ингалятор по п.1, отличающийся тем, что многофункциональный орган (8 а) управления имеет установленный на его основном элементе (10) с возможностью поворота поворотный элемент (29), на котором расположен выступающий внутрь ингалятора толкающий упор (30), а на нижней корпусной де-5 008257 тали расположен взаимодействующий с толкающим упором (30) стопорный рычажок (31), который в закрытом положении ингалятора, проходя сквозь пластину (2), зацепляется за мундштук (4) и сбоку от которого при нахождении многофункционального органа управления в исходном положении проходит выступающий внутрь ингалятора толкающий упор (30) (фиг. 3). 12. Ингалятор по п.11, отличающийся тем, что толкающий упор (30) расположен на поворотном элементе (29) эксцентрично. 13. Ингалятор по п.11 или 12, отличающийся тем, что стопорный рычажок (31) имеет на своем верхнем конце (32) стопорный крючок (33). 14. Ингалятор для ингаляции порошковых лекарственных средств из содержащих их капсул,имеющий нижнюю корпусную деталь (1), фиксируемую на нижней корпусной детали (1) и закрывающую ее пластину (2), охватываемый нижней корпусной деталью (1) капсулодержатель (3) для помещаемых в него капсул, фиксируемый на пластине (2) мундштук (4), крышку (5), которая в своем закрытом положении закрывает мундштук (4) и фиксируется имеющимся у нее запорным элементом (6), при этом нижняя корпусная деталь (1), пластина (2), мундштук (4) и крышка (5) шарнирно соединены между собой одним-единственным шарниром (7), и орган (8) управления, приводимый в движение из своего исходного положения и взаимодействующий при этом с по меньшей мере одной проникающей в капсулодержатель (3) иглой (9), отличающийся тем, что в нижней корпусной детали (1) расположено по меньшей мере одно предварительно подпружиненное нажимное окошко (24b) с выполненными на нем функциональными элементами (25), которое выполнено с возможностью направленного вдавливания в нижнюю корпусную деталь (1) и которое посредством функциональных элементов (25) отсоединяет от пластины (2) зафиксированный на ней мундштук (4) (фиг. 2). 15. Ингалятор по п.14, отличающийся тем, что в нижней корпусной детали (1) с двух ее диаметрально противоположных сторон предусмотрено по нажимному окошку (24b). 16. Ингалятор по п.14 или 15, отличающийся тем, что функциональные элементы (25) имеют крючки (26), взаимодействующие с дополняющими их по форме удерживающими элементами (27). 17. Ингалятор по одному из пп.14-16, отличающийся тем, что крючки (26) выполнены за одно целое с по меньшей мере одним нажимным окошком (24b). 18. Ингалятор по п.16 или 17, отличающийся тем, что крючки (26) в виде пластинок проходят в направлении мундштука (4). 19. Ингалятор по одному из пп.16-18, отличающийся тем, что удерживающие элементы (27) выполнены в виде ушек или удерживающих краевых выступов (28). 20. Ингалятор по одному из пп.1-19, отличающийся тем, что зафиксированная на нижней корпусной детали (1) пластина (2) выполнена с возможностью отсоединения от нижней корпусной детали (1) и поворота вверх от нее по типу откидной крышки. 21. Ингалятор по одному из пп.1-20, отличающийся тем, что орган (8) управления соединен с пластиной (2) таким образом, что его после отсоединения зафиксированной на нижней корпусной детали (1) пластины (2) от нижней корпусной детали (1) можно поворачивать вместе с этой пластиной вверх в ее открытое положение.
