Способ и устройство для кодирования изделий

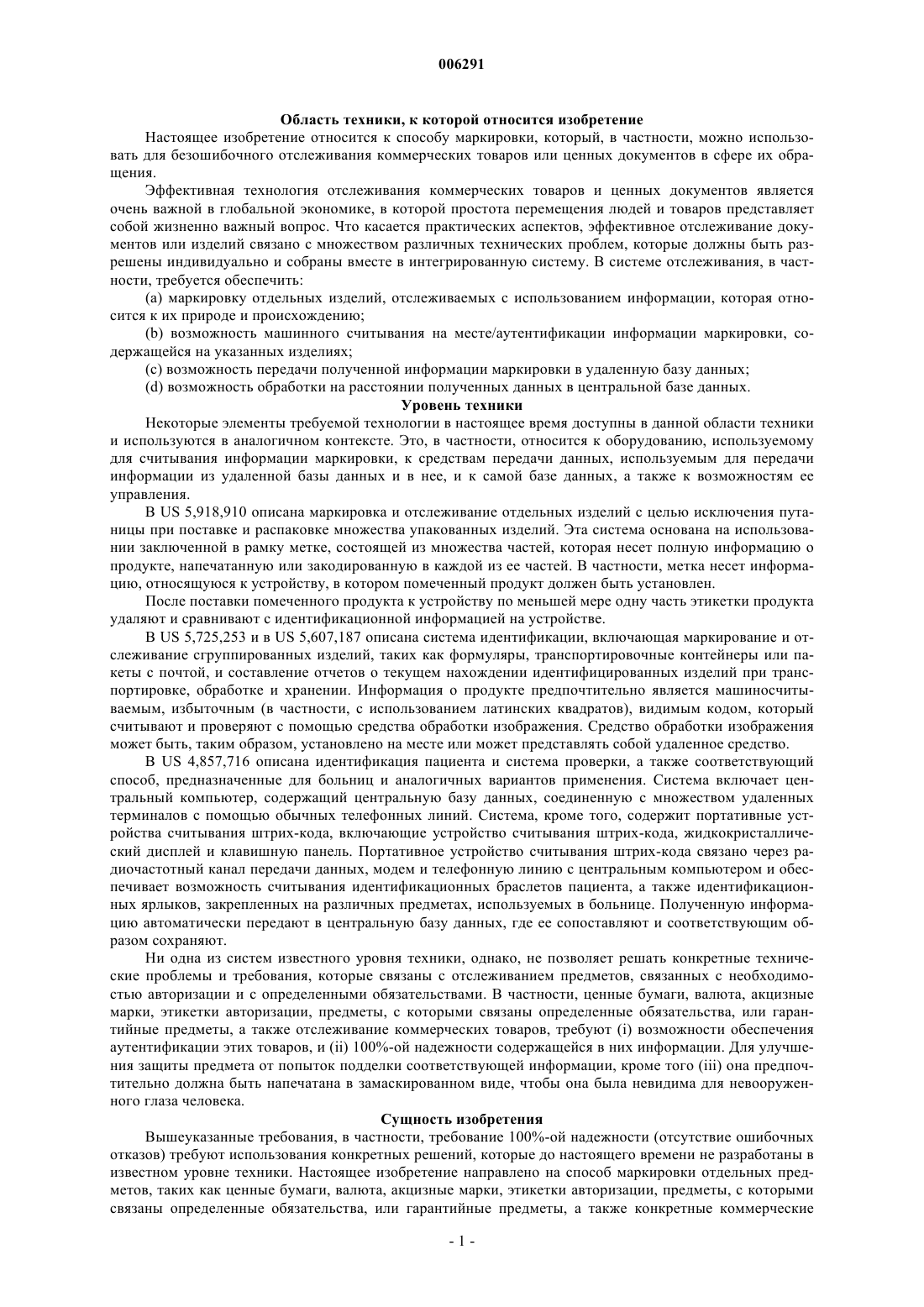

006291 Область техники, к которой относится изобретение Настоящее изобретение относится к способу маркировки, который, в частности, можно использовать для безошибочного отслеживания коммерческих товаров или ценных документов в сфере их обращения. Эффективная технология отслеживания коммерческих товаров и ценных документов является очень важной в глобальной экономике, в которой простота перемещения людей и товаров представляет собой жизненно важный вопрос. Что касается практических аспектов, эффективное отслеживание документов или изделий связано с множеством различных технических проблем, которые должны быть разрешены индивидуально и собраны вместе в интегрированную систему. В системе отслеживания, в частности, требуется обеспечить:(b) возможность машинного считывания на месте/аутентификации информации маркировки, содержащейся на указанных изделиях;(c) возможность передачи полученной информации маркировки в удаленную базу данных;(d) возможность обработки на расстоянии полученных данных в центральной базе данных. Уровень техники Некоторые элементы требуемой технологии в настоящее время доступны в данной области техники и используются в аналогичном контексте. Это, в частности, относится к оборудованию, используемому для считывания информации маркировки, к средствам передачи данных, используемым для передачи информации из удаленной базы данных и в нее, и к самой базе данных, а также к возможностям ее управления. В US 5,918,910 описана маркировка и отслеживание отдельных изделий с целью исключения путаницы при поставке и распаковке множества упакованных изделий. Эта система основана на использовании заключенной в рамку метке, состоящей из множества частей, которая несет полную информацию о продукте, напечатанную или закодированную в каждой из ее частей. В частности, метка несет информацию, относящуюся к устройству, в котором помеченный продукт должен быть установлен. После поставки помеченного продукта к устройству по меньшей мере одну часть этикетки продукта удаляют и сравнивают с идентификационной информацией на устройстве. В US 5,725,253 и в US 5,607,187 описана система идентификации, включающая маркирование и отслеживание сгруппированных изделий, таких как формуляры, транспортировочные контейнеры или пакеты с почтой, и составление отчетов о текущем нахождении идентифицированных изделий при транспортировке, обработке и хранении. Информация о продукте предпочтительно является машиносчитываемым, избыточным (в частности, с использованием латинских квадратов), видимым кодом, который считывают и проверяют с помощью средства обработки изображения. Средство обработки изображения может быть, таким образом, установлено на месте или может представлять собой удаленное средство. В US 4,857,716 описана идентификация пациента и система проверки, а также соответствующий способ, предназначенные для больниц и аналогичных вариантов применения. Система включает центральный компьютер, содержащий центральную базу данных, соединенную с множеством удаленных терминалов с помощью обычных телефонных линий. Система, кроме того, содержит портативные устройства считывания штрих-кода, включающие устройство считывания штрих-кода, жидкокристаллический дисплей и клавишную панель. Портативное устройство считывания штрих-кода связано через радиочастотный канал передачи данных, модем и телефонную линию с центральным компьютером и обеспечивает возможность считывания идентификационных браслетов пациента, а также идентификационных ярлыков, закрепленных на различных предметах, используемых в больнице. Полученную информацию автоматически передают в центральную базу данных, где ее сопоставляют и соответствующим образом сохраняют. Ни одна из систем известного уровня техники, однако, не позволяет решать конкретные технические проблемы и требования, которые связаны с отслеживанием предметов, связанных с необходимостью авторизации и с определенными обязательствами. В частности, ценные бумаги, валюта, акцизные марки, этикетки авторизации, предметы, с которыми связаны определенные обязательства, или гарантийные предметы, а также отслеживание коммерческих товаров, требуют (i) возможности обеспечения аутентификации этих товаров, и (ii) 100%-ой надежности содержащейся в них информации. Для улучшения защиты предмета от попыток подделки соответствующей информации, кроме того (iii) она предпочтительно должна быть напечатана в замаскированном виде, чтобы она была невидима для невооруженного глаза человека. Сущность изобретения Вышеуказанные требования, в частности, требование 100%-ой надежности (отсутствие ошибочных отказов) требуют использования конкретных решений, которые до настоящего времени не разработаны в известном уровне техники. Настоящее изобретение направлено на способ маркировки отдельных предметов, таких как ценные бумаги, валюта, акцизные марки, этикетки авторизации, предметы, с которыми связаны определенные обязательства, или гарантийные предметы, а также конкретные коммерческие-1 006291 товары, который гарантирует возможность аутентификации напечатанной информации с надежностью,близкой к 100%, при последующей проверке, а также позволяет использовать замаскированное применение маркирующей информации, если это необходимо. Кроме того, настоящее изобретение направлено на устройство "кодирующего центра", в котором используется указанный способ маркировки, который также позволяет производить соответствующее отслеживание и контроль над маркированными документами или предметами в ходе их регистрации в централизованной базе данных, с использованием каналов передачи данных. Эти и другие цели решаются с помощью способа маркировки и соответствующего устройства, определенных в независимых пунктах формулы изобретения. Способ маркировки, в соответствии с настоящим изобретением, в частности, содержит следующие этапы:a) Представление информации, наносимой на предмет. Указанная информация может быть получена из источника или средства генерирования любого рода, такого как запоминающее устройство, процессор, содержащий алгоритм генерирования, или канал передачи данных, связанный с удаленным сервером;b) Нанесение на предмет первой маркировки, соответствующей указанной представленной информации. Указанная первая маркировка может быть нанесена на предмет любым способом, но, предпочтительно, ее наносят способом бесконтактной печати, таким, как струйная печать или лазерная маркировка,которые позволяют обеспечить быструю и гибкую непрерывную операцию маркировки;c) Считывание указанной первой маркировки и информации, нанесенной на указанный предмет на этапе b) и сравнение ее с оригинальной информацией, представленной на этапе а);d) Нанесение второй маркировки на указанный предмет, если первая маркировка, считанная на этапе с), не соответствует информации, представленной на этапе а); е) В случае необходимости, закрепление указанного предмета на носителе или транспортировочной подложке перед нанесением маркировки. Это обеспечивает высокую скорость при поточной обработке множества предметов, таких, как марки, этикетки, ярлыки, небольшие товары или упаковки и т. п., которые перемещаются через процесс на носителе или транспортировочной подложке, например, на ленте или на листе материала носителя. Это также позволяет упростить обработку перед и после маркировки. При закреплении этикеток, ярлыков, марок т.п. после их маркировки на товары обеспечивается опосредованная маркировка любого рода объемных или по другим причинам трудно поддающихся обработке предметов. Этапы представления информации, нанесения первой маркировки, соответствующей представленной информации, считывания указанной первой маркировки и информации, и нанесения второй маркировки, если указанная считанная информация не соответствует указанной представленной информации,выполняют как непрерывную операцию на оборудовании, которое позволяет выполнять эти этапы под управлением электронного процессора. Исходная маркировка, в частности, может быть нанесена способом печати, предпочтительно печати бесконтактного типа, или с помощью лазерной маркировки, но также и с использованием печатных устройств ударной печати, тиснения или перфорирования, нагрева или переноса и т.д. Считывание информации может быть обеспечено с использованием обычных оптоволоконных средств, таких как фотоэлементы (для считывания линейного штрих-кода), но также с использованием матриц фотоэлементов (для матриц штрих-кодов) или может быть построено на основе электронной камеры, соединенной со средством обработки. Предпочтительно, информацию используют в форме машиносчитываемого кода, такого как штрихкод, числа или другие одно - или многомерные коды. На втором этапе маркировки исходная информация, нанесенная на предмет, может быть уничтожена, например, способом печати поверх первой маркировки или вторая маркировка может быть просто добавлена на предмет. Цель второй маркировки состоит в объявлении предмета недопустимым по своим характеристикам, то есть, в предотвращении его последующего использования. Это может быть выполнено путем нанесения на него, например, кого-либо печатного изображения, а также путем отбора части предмета, например, механическим, химическим или другим способом для изменения предмета. Поскольку вторая маркировка предназначена для "отмены" допустимости первоначально нанесенной информации и, посредством ее, маркированного предмета, соответствующий этап описан в данном описании как "отмена". Если первая маркировка, то есть, нанесение информации, выполняется способом печати, вторую маркировку предпочтительно также выполняют способом печати, более предпочтительно, путем печати поверх исходной информации или маркировки. Этап сравнения может быть выполнен известным способом с использованием устройства обработки информации. Выходной сигнал указанного устройства можно использовать для инициирования этапа отмены, если представленная и напечатанная информация не соответствуют друг другу. Соответствующая информация может быть нанесена способом печати на предмет, который может представлять собой документ, деньги, налоговую марку, этикетку, предмет упаковки, изделие, средство-2 006291 транспортировки и т.д. Информация, которая предпочтительно представляет собой специальную информацию, может быть напечатана с использованием любой известной технологии печати или нанесения, но в контексте настоящего изобретения, в частности, рассмотрена технология "печати изменяемой информации", такая как струйная печать, печать с использованием тонера или лазерная маркировка и т.д. Наносимая или печатная информация может настраиваться в производственном потоке, может наноситься на соответствующий предмет локально и/или на расстоянии. В предпочтительном варианте выполнения указанную информацию генерируют в удаленной базе данных и передают в "центр кодирования". Информация, кроме того, может быть зашифрована, или может содержать зашифрованную часть (такую как цифровой водяной знак), как известно специалистам в данной области техники. Носитель печатной информации (чернила, тонер, базовое покрытие для нанесения лазерной маркировки, например, тепловая маркировка или абразивная маркировка) предпочтительно содержит, по меньшей мере один защищенный элемент, выполненный на основе материала, и в случае применения струйной печати предпочтительно выбирают скрытую маркировку, то есть, не видимую невооруженным глазом. Скрытая маркировка и один из защитных элементов на основе материала представляют собой, например, люминесцентный материал, магнитный материал, материал, поглощающий ультрафиолетовое излучение, материал, поглощающий инфракрасное излучение, и т.д. Второй этап последовательности, считывания, следует после этапа нанесения или печати, предпочтительно сразу после выполнения первого этапа. Он используется в качестве контроля качества, который, в частности, требуется, если используют технологию печати с изменяемой информацией на этапе печати, и если требуется обеспечить надежность конечного продукта, как можно более близкую к 100%. Этап считывания выполняют с помощью средств, соответствующих природе информации, печатаемой на первом этапе. Если информация, печатаемая на первом этапе, представляет собой линейный штрих-код,простой узел фотоэлементов, такой, как используют в устройствах считывания штрих-кода, будет выбран в качестве используемой технологии. Многоматричные штрих-коды потребуют использовать узлы"многоэлементных матриц"; более сложные печатные структуры, такие как матричные коды, потребуют использовать камеры и средства обработки изображения. Информацию, считываемую на втором этапе,после нанесения маркировки, декодируют и сравнивают с информацией, которая должна была быть напечатана на первом этапе. Если будет обнаружено несоответствие между считанной и предназначенной для печати информацией, включается третий этап последовательности, выполняемая в потоке операция отмены. Отмену выполняют с помощью устройства отмены, которое наносит отменяющую маркировку на соответствующий предмет, который может представлять собой метку, налоговый ярлык, часть упаковки и т.д. Предпочтительно для операции отмены используют устройство струйной печати, и несоответствие предмета обозначают путем печати с использованием чернил яркого цвета, также предпочтительно содержащих машиносчитываемый компонент, такой как люминесцентный краситель. Это позволяет обеспечить последующее автоматизированное нанесение проверенных предметов, например, на маркируемые коммерческие товары. 3-х этапная линейная последовательность печати-считывания-отмены, в соответствии с настоящим изобретением, позволяет, в частности, исключать предметы, содержащие опечатки, и обеспечить, таким образом, близкую к 100% надежность получаемой маркировки, даже если она получена с использованием технологий печати изменяемой информации. Это имеет особое значение при маркировке предметов,которые связаны с определенными обязательствами, когда только правильно напечатанные предметы,например, этикетки деталей, содержатся в центральной базе данных, или в случае налоговых акцизных марок, когда только соответствующим образом напечатанные марки направляются потребителю. Кроме того, в настоящем изобретении описано устройство кодирующего центра, в котором используется вышеописанный способ последовательности печати-считывания-отмены (ПСО, РСК). Кодирующий центр организован так, что он работает с высокой пропускной способностью, и в нем используется линейная комбинация с первым печатным устройством, которое предпочтительно представляет собой устройство струйной печати, устройством контрольного считывания, которое предпочтительно построено на основе камеры, и средства обработки изображений, после чего следует второе печатное устройство, предназначенное для выполнения операции отмены, если она потребуется. Второе печатное устройство, предпочтительно, также представляет собой устройство струйной печати. Центр кодирования, в котором используется способ ПСО, отличается тем, что маркируемые предметы последовательно перемещаются на одном конвейере через три этапа последовательности ПСО, и что проверка (контрольное считывание) нанесенной печатной маркировки и операция отмены, в случае, если она потребуется, могут выполняться с полной скоростью печати. Центр кодирования, в котором используется способ ПСО, дополнительно содержит требуемое цифровое средство обработки, предназначенное для назначения переменной информации для печатного устройства, анализа и сравнения результатов контроля, и инициирования операции отмены в случае, если она потребуется. Указанное средство обработки предпочтительно обеспечивает учет успешно отпечатанных предметов, например, путем загрузки их данных в центральную базу данных.-3 006291 Предметы, маркированные с использованием "центра кодирования", могут сами по себе представлять собой предметы, с которыми связаны определенные обязательства, такие как денежные купюры или идентификаторы документов, или их можно использовать для придания обязательства другим предметам, таким как участки фармацевтической упаковки, гарантирующие ее содержание, этикетки, наносимые на запасные детали, подтверждающие их происхождение, или печать для официального документа,подтверждающая его подлинность. Наконец, маркировка также может быть нанесена на некоторые коммерческие изделия, а также на средство транспортировки, непосредственно или с использованием упаковки, меток, печати и т.п., просто для целей отслеживания и контроля. Такие варианты применения позволяют использовать преимущества изучения рыночных потоков, а также бороться с отклонениями потоков их поставки и параллельной торговлей. Краткое описание чертежей Настоящее изобретение будет дополнительно представлено ниже со ссылкой на прилагаемые чертежи и не ограничивающие его примеры. На фиг. 1 показана принципиальная схема примера варианта выполнения устройства центра кодирования, в соответствии с настоящим изобретением, в котором воплощен способ в соответствии с настоящим изобретением. На фиг. 2 показана принципиальная схема выполнения непрерывной поточной последовательности маркировки, считывания и "отмены" предметов (1) под управлением процессора (ИП): на предметы (1),расположенные на конвейере (2), движущиеся в направлении (d), наносят печать в блоке (П) печати с нанесением первой маркировки (3), которая считывается в блоке (БС) считывания. При этом на предметы, не соответствующие спецификации, наносят печать в блоке (С) отмены путем нанесения метки (4) отмены. Подробное описание изобретения Примеры Центр кодирования системы безопасности для отслеживания и контроля был выполнен как специально разработанный блок, собранный из коммерчески доступных деталей, как показано на фиг. 1. Он содержит подвижное полотно (W), перемещаемое двигателем (М), вдоль которого расположены, в направлении движения, которое обозначено стрелкой на фиг. 1: первый детекторный элемент (ДЭ 1), печатная головка (П) с контроллером (КПГ) печатной головки, второй детекторный элемент (ДЭ 2), считывающая камера (СК) с контроллером (КСК) считывающей камеры, третий детекторный элемент (ДЭ 3),печатная головка (ПО) отмены с контроллером (КПГО) печатной головки отмены и детекторный элемент(ДЭК) контроля качества. Другие электрические блоки требуются для обеспечения работы ленты конвейера (шкаф (ШЭ) электроавтоматики, ручной потенциометр (РП), синхронизации (блок БК кодирования) и для освещения считывающей камеры (лампы-вспышки Л). Вся работа центра кодирования окончательно управляется компьютером (К) системы, который подключен к центральной базе данных (сервер(С) с помощью локальной сети (ЛС), обеспечивающей скорость передачи больше 500 кБ в секунду. Печатная головка (П), считывающая камера (СК) и печатная головка (ПО) отмены расположены на расстоянии D1, D2 и D3, соответственно, от детекторных элементов (ДЭ 1, ДЭ 2 и ДЭ 3), которых достаточно для обеспечения управления печатной головкой (П), считывающей камерой (СК) и печатной головкой(ПО) отмены по сигналам, генерируемым ДЭ 1, ДЭ 2 и ДЭ 3, соответственно. В общем, способ содержит следующие этапы обработки: 1) Печатаемые коды генерируют с помощью компьютера (К) (который может принимать их от внешнего сервера (С и передают в контроллер (КПГ) печатной головки. 2) Первый элемент (ДЭ 1) детектора, при обнаружении предмета на конвейерной ленте, передает сигнал в контроллер (КПГ) печатной головки. 3) Контроллер (КПГ) печатной головки с использованием импульсов, генерируемых блоком (БК) кодирования, определяет действительную скорость конвейера и печатает информацию, принятую из компьютера (К) в соответствующем месте и с соответствующей протяженностью на маркируемом предмете, который перемещается на конвейерной ленте. 4) Когда предмет будет обнаружен вторым элементом (ДЭ 2) детектора, контроллер (КСК) считывающей камеры, с использованием импульсов, генерируемых блоком (БК) кодирования, определяет действительную скорость конвейера и в соответствующий момент синхронно включает импульсные лампы(Л) и камеру (СК) для получения кадра цифрового изображения ранее напечатанной информации. 5) Контроллер (КСК) считывающей камеры декодирует полученный кадр изображения, считывает с него информацию, например буквенно-цифровой код, и передает ее в управляющий компьютер (К). Управляющий компьютер (К) сравнивает считанную информацию с первоначально сгенерированной информацией. Если эти два значения соответствуют друг другу, информацию используют для проверки и передают во внешний сервер (С) для сохранения в нем в виде "качественной" информации. В противоположном случае, код также может быть сохранен на внешнем сервере (С), но с отметкой "некачественный". 6) Если код является "некачественным", управляющий компьютер (К) передает сигнал в контроллер(КПГО) печатной головки отмены для печати видимой маркировки отмены. Печать маркировки отмены-4 006291 выполняют с помощью отменяющей печатной головки (ПО) отмены и включают по сигналу от третьего детекторного элемента (ДЭ 3) и с использованием импульсов, генерируемых блоком (БК) кодирования,определяя действительную скорость конвейера и местоположение, в котором требуется нанести маркировку. 7) Дополнительный детекторный элемент (ДЭК) контроля качества, установленный в конце цепочки печати-считывания отмены, можно использовать для проверки эффективности нанесения маркировки отмены на отбракованный предмет. Данный способ, в частности, разработан с возможностью настройки при изменении скорости конвейера. Это требует производить измерение скорости конвейера с помощью блока (БК) кодирования и вводить ее в различные элементы системы, которые, соответственно, должны рассчитывать местоположение печатного знака и скорость печати. Таким образом, изменение скорости конвейера не оказывает влияние на внешний вид печатной информации, и центр кодирования можно просто включать или выключать с помощью электрических средств управления основного двигателя (М) конвейера. Данный способ выполнен в виде системы, работающей под управлением программы, основная часть которой выполняется в управляющем компьютере (К), и дополнительные детали работают в контроллере (КПГ) печатной головки, контроллере (КСК) считывающей камеры, контроллере (КПГО) печатной головки отмены и в удаленной базе данных (внешний сервер). В примере варианта выполнения, в соответствии с настоящим изобретением, центр кодирования был разработан как машина с "узкой лентой", с внешними размерами (длина х ширина х высота) 2,1 х 1,5 х 1,5 м, которая работает при подаче питания 220 В 50/60 Гц. Рулонную бумагу, используемую для нанесения меток, имеющую максимальную ширину 150 мм и вес бумаги в пределах от 60 до 100 г/м 2, подавали с возможностью изменения скорости в диапазоне от 0 до 60 м/мин. В качестве элементов детектора использовали коммерчески доступные оптоэлектронные детекторы типа SICK, детектор отраженного света WT12-2, которые были установлены для определения начала этикетки или конкретной метки на рулонной бумаге. В качестве контроллера печатной головки использовали коммерчески доступную систему DOMINOA-200, которая выполняла управление непрерывно работающей головкой струйной печати типа DOMINO с электростатическим отклонением. То же оборудование использовали для станции отмены. В качестве считывающей камеры и контроллера считывающей камеры использовали системуDMxAUTOID-A1B2C2D3F012. Управляющий компьютер был выполнен на основе стандартного PC, работающего с тактовой частоты 500 МГц, и оборудованного доступом к локальной сети (ЛС) и требуемым количеством последовательных портов. Четыре из них использовали для управления центром кодирования для связи i) с контроллером (КПГ) печатной головки ii) с контроллером (КСК) считывающей камеры iii) с контроллером(КПГО) печатной головки отмены и iv) с общим машинным интерфейсом в шкафу (ШЭ) электроавтоматики, что обеспечивало полностью автоматизированную работу центра кодирования. На фиг. 2 показаны этикетки (1), уложенные на транспортную ленту (2), перемещающуюся в направлении (d) печати. На указанные этикетки наносят печатное изображение в первом блоке (П) струйной печати, с нанесением первой маркировки (3). Указанная маркировка, представляющая 2-мерный штрих-код, соответствует информации, генерируемой в процессоре (ИП). Печатную маркировку затем считывают и декодируют с помощью электронной камеры со встроенным устройством обработки изображения (блок (БС) считывания). Процессор (ИП) сравнивает результат операции считывания с информацией, первоначально переданной в блок (П) печати. Предметы с ошибками печати таким образом детектируют, и на них наносят отменяющую маркировку (4) с использованием установленного далее блока(С) отмены струйной печати. Маркировка 3 соответствует переданной информации, описанной со ссылкой на фиг. 1, и которая может изменяться для каждого предмета, или может оставаться одинаковой для определенной серии. Вариант технического выполнения также содержит все вспомогательные механические и электрические элементы, которые требуются для его правильного функционирования, как известно специалистам в данной области техники. Основываясь на подробном техническом описании настоящего описания, специалист в данной области техники может реализовать другие варианты выполнения центра кодирования, такие, как печать для "широкой полосы", или работу при многолистовой подаче. Он также сможет скомбинировать работу центра кодирования с выполнением вспомогательных операций, таких как операции печати и преобразования, а также автоматического нанесения этикеток или марок, а также операции упаковки, которые могут предшествовать или следовать после операции кодирования, как описано в настоящем изобретении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ маркировки предмета, содержащий следующие этапы:b) нанесение на предмет первой маркировки, соответствующей информации, представляемой на этапе а), в котором указанную первую маркировку печатают скрытым образом;c) считывание указанной первой маркировки, нанесенной на этапе b), и сравнение ее с информацией, предоставляемой на этапе а);d) нанесение второй маркировки на предмет, если первая маркировка, считанная на этапе с), не соответствует информации, представленной на этапе а); в котором указанный предмет закрепляют на носителе или на транспортировочной подложке перед нанесением первой маркировки и в котором указанную первую маркировку, указанное считывание указанной первой маркировки и указанную вторую маркировку производят в последовательно выполняемом процессе. 2. Способ по п.1, отличающийся тем, что указанные этапы а)-d) выполняют в линии на интегрированном оборудовании под управлением электронного процессора. 3. Способ по п.1, отличающийся тем, что указанная вторая маркировка содержит нанесение печати поверх нанесенного ранее изображения на указанный предмет с использованием отменяющей маркировки. 4. Способ по одному из пп.1-3, отличающийся тем, что указанную первую и указанную вторую маркировку наносят с помощью печати. 5. Способ по п.1, отличающийся тем, что указанную первую маркировку и/или указанную вторую маркировку выполняют с использованием бесконтактного способа печати, предпочтительно выбранного из группы струйной печати и лазерной маркировки. 6. Способ по п.1, отличающийся тем, что указанная первая маркировка, соответствующая указанной информации, представляет собой штрих-код или матричный код. 7. Способ по п.1, отличающийся тем, что указанную первую маркировку печатают с использованием чернил, содержащих защищенный элемент на основе материала. 8. Способ по п.5, отличающийся тем, что указанную первую маркировку наносят с использованием лазерного луча на поверхность, несущую покрытие, чувствительное к свету или теплу. 9. Способ по п.1, отличающийся тем, что указанная информация зашифрована или содержит зашифрованную часть. 10. Способ по п.1, отличающийся тем, что указанную информацию считывают с помощью устройства, выбранного из группы, состоящей из узла фотоэлементов, узла матрицы, состоящей из множества фотоэлементов, и камеры, соединенной со средством обработки изображения. 11. Способ по п.1, отличающийся тем, что указанную информацию формируют на удаленном сервере. 12. Способ по п.1, отличающийся тем, что указанную вторую маркировку или отмену наносят с помощью бесконтактного способа печати, в частности, с помощью струйной печати. 13. Способ по п.12, отличающийся тем, что указанную струйную печать выполняют с помощью чернил, содержащих вещество яркого цвета. 14. Способ по п.1, отличающийся тем, что указанная маркировка содержит машиносчитываемый компонент. 15. Способ по п.1, отличающийся тем, что маркированный предмет закрепляют на изделии или на товаре для маркировки этого изделия, как качественного. 16. Устройство, предназначенное для выполнения способа в соответствии с пп.1-15, содержащееa) первый блок, предназначенный для нанесения первой скрытой маркировки, соответствующей информации, на предмет, который закреплен на носителе или транспортировочной подложке;b) блок считывания, предназначенный для считывания указанной первой маркировки и соответствующей информации на указанном предмете;c) электронный блок обработки, предназначенный для сравнения указанной информации, считанной на этапе b), с указанной информацией, нанесенной на этапе а);d) второй блок, предназначенный для нанесения второй маркировки на указанный предмет, если указанная информация, считанная на этапе b), не соответствует указанной информации, нанесенной на этапе а),в котором указанный первый блок, указанный блок считывания и указанный второй блок расположены в линию. 17. Устройство по п.16, отличающееся тем, что указанный первый блок, указанный блок считывания и указанный второй блок расположены в линию в виде интегрированного оборудования и работают под управлением электронного процессора. 18. Устройство по п.16 или 17, отличающееся тем, что дополнительно содержит блок детектора контроля качества.
