Оптическое устройство и способ его регулировки

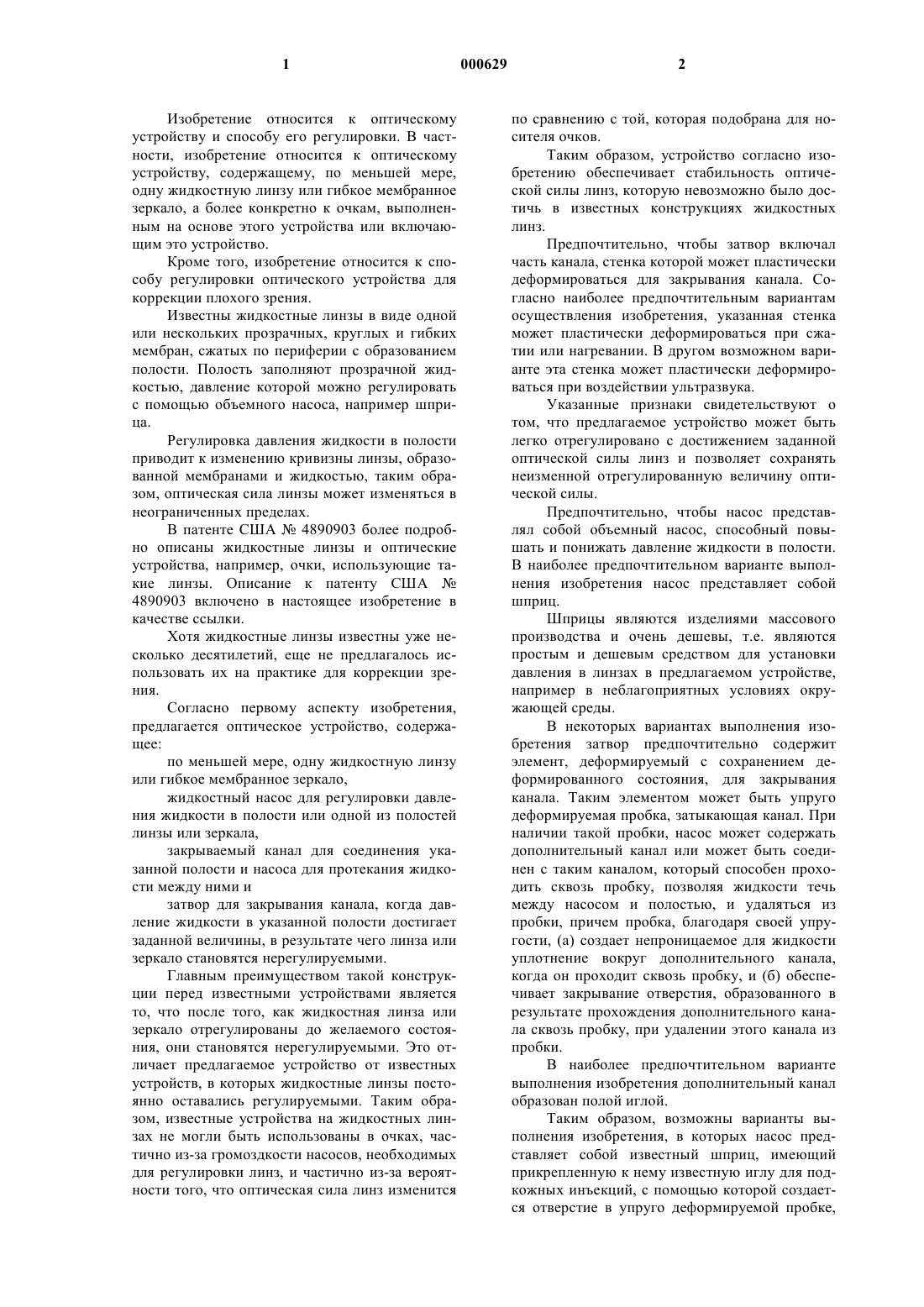

1 Изобретение относится к оптическому устройству и способу его регулировки. В частности, изобретение относится к оптическому устройству, содержащему, по меньшей мере,одну жидкостную линзу или гибкое мембранное зеркало, а более конкретно к очкам, выполненным на основе этого устройства или включающим это устройство. Кроме того, изобретение относится к способу регулировки оптического устройства для коррекции плохого зрения. Известны жидкостные линзы в виде одной или нескольких прозрачных, круглых и гибких мембран, сжатых по периферии с образованием полости. Полость заполняют прозрачной жидкостью, давление которой можно регулировать с помощью объемного насоса, например шприца. Регулировка давления жидкости в полости приводит к изменению кривизны линзы, образованной мембранами и жидкостью, таким образом, оптическая сила линзы может изменяться в неограниченных пределах. В патенте США 4890903 более подробно описаны жидкостные линзы и оптические устройства, например, очки, использующие такие линзы. Описание к патенту США 4890903 включено в настоящее изобретение в качестве ссылки. Хотя жидкостные линзы известны уже несколько десятилетий, еще не предлагалось использовать их на практике для коррекции зрения. Согласно первому аспекту изобретения,предлагается оптическое устройство, содержащее: по меньшей мере, одну жидкостную линзу или гибкое мембранное зеркало,жидкостный насос для регулировки давления жидкости в полости или одной из полостей линзы или зеркала,закрываемый канал для соединения указанной полости и насоса для протекания жидкости между ними и затвор для закрывания канала, когда давление жидкости в указанной полости достигает заданной величины, в результате чего линза или зеркало становятся нерегулируемыми. Главным преимуществом такой конструкции перед известными устройствами является то, что после того, как жидкостная линза или зеркало отрегулированы до желаемого состояния, они становятся нерегулируемыми. Это отличает предлагаемое устройство от известных устройств, в которых жидкостные линзы постоянно оставались регулируемыми. Таким образом, известные устройства на жидкостных линзах не могли быть использованы в очках, частично из-за громоздкости насосов, необходимых для регулировки линз, и частично из-за вероятности того, что оптическая сила линз изменится 2 по сравнению с той, которая подобрана для носителя очков. Таким образом, устройство согласно изобретению обеспечивает стабильность оптической силы линз, которую невозможно было достичь в известных конструкциях жидкостных линз. Предпочтительно, чтобы затвор включал часть канала, стенка которой может пластически деформироваться для закрывания канала. Согласно наиболее предпочтительным вариантам осуществления изобретения, указанная стенка может пластически деформироваться при сжатии или нагревании. В другом возможном варианте эта стенка может пластически деформироваться при воздействии ультразвука. Указанные признаки свидетельствуют о том, что предлагаемое устройство может быть легко отрегулировано с достижением заданной оптической силы линз и позволяет сохранять неизменной отрегулированную величину оптической силы. Предпочтительно, чтобы насос представлял собой объемный насос, способный повышать и понижать давление жидкости в полости. В наиболее предпочтительном варианте выполнения изобретения насос представляет собой шприц. Шприцы являются изделиями массового производства и очень дешевы, т.е. являются простым и дешевым средством для установки давления в линзах в предлагаемом устройстве,например в неблагоприятных условиях окружающей среды. В некоторых вариантах выполнения изобретения затвор предпочтительно содержит элемент, деформируемый с сохранением деформированного состояния, для закрывания канала. Таким элементом может быть упруго деформируемая пробка, затыкающая канал. При наличии такой пробки, насос может содержать дополнительный канал или может быть соединен с таким каналом, который способен проходить сквозь пробку, позволяя жидкости течь между насосом и полостью, и удаляться из пробки, причем пробка, благодаря своей упругости, (а) создает непроницаемое для жидкости уплотнение вокруг дополнительного канала,когда он проходит сквозь пробку, и (б) обеспечивает закрывание отверстия, образованного в результате прохождения дополнительного канала сквозь пробку, при удалении этого канала из пробки. В наиболее предпочтительном варианте выполнения изобретения дополнительный канал образован полой иглой. Таким образом, возможны варианты выполнения изобретения, в которых насос представляет собой известный шприц, имеющий прикрепленную к нему известную иглу для подкожных инъекций, с помощью которой создается отверстие в упруго деформируемой пробке, 3 которая способна многократно плотно закрывать канал устройства. Деформируемый с сохранением деформированного состояния элемент может быть также образован противоположными внутренними стенками канала, которые могут слипаться друг с другом при сжатии канала. В предпочтительных вариантах выполнения изобретения это достигается с помощью нанесения клейкого материала на эти стенки канала. Согласно этому варианту выполнения изобретения, можно достаточно легко закрыть канал без использования каких-либо дополнительных элементов для сжатия канала, за исключением таких простых инструментов как щипцы и плоскогубцы. Изобретение также касается очков, содержащих описанное выше устройство, включающее предпочтительно две жидкостные линзы. Указанные признаки устройства обеспечивают особенные преимущества, когда устройство входит в состав очков. В частности, очки согласно изобретению позволяют корректировать многие дефекты зрения без необходимости привлечения опытного оптометриста для подбора оптической силы линз, требуемой для коррекции. Это, в свою очередь, делает эти очки особенно подходящими для использования в так называемых развивающихся странах, в которых люди с дефектами зрения встречаются часто, но имеется мало квалифицированных оптиков и мало оборудования для проверки зрения известными способами. Кроме того, поскольку очки согласно изобретению могут выпускаться в больших количествах без необходимости регулировки оптической силы на стадии изготовления, продажная цена этих очков может быть сделана достаточно низкой, чтобы их смогли покупать жители развивающихся стран или благотворительные общества, оказывающие помощь таким странам. Целесообразно, чтобы очки содержали небольшой жидкостной насос и имели закрываемый канал для каждой линзы. Эти признаки позволяют регулировать очки для коррекции зрения согласно предлагаемому способу, описанному ниже. Закрываемый канал или каждый из закрываемых каналов предпочтительно образован гибкой трубкой, а оправа очков имеет одну выемку или большее количество выемок для размещения гибкой трубки или каждой из гибких трубок после закрывания образованного в ней канала. Более предпочтительно, чтобы выемка или каждая выемка могла закрываться, чтобы находящейся в ней гибкой трубки с закрытым каналом не было видно. При этом очки имеют более приятный внешний вид и, кроме того,закрывающиеся каналы защищены от повреждений. В целях практичности, каждая линза может быть снабжена жесткой прозрачной по 000629 4 крышкой для защиты ее мембраны. При этом такая покрышка может обладать свойством оптической коррекции. При желании может быть использовано несколько защитных покрышек для защиты линз от повреждения, например с передней и задней сторон каждой линзы. Если покрышки обладают свойством оптической коррекции, то изобретение будет иметь дополнительные преимущества. В частности, в этом случае очки будут иметь некоторый эффект оптической коррекции, присущий им изначально, независимо от давления внутри жидкостных линз, что может оказаться удобным, так как позволяет ограничить диапазон регулировки оптической силы жидкостных линз, необходимый для улучшения зрения большинства людей. Кроме того, хотя изготовить выпукловогнутые жидкие линзы возможно, выпуклые жидкие линзы сделать гораздо проще. Однако такие линзы не обеспечивают коррекции зрения в некоторых случаях, например при астигматизме. Защитным покрышкам, особенно если они помещаются с передней и задней сторон жидкостных линз, может быть придана форма,обеспечивающая коррекцию указанных дефектов зрения. Таким образом, благодаря этому оказывается возможным использовать жидкостные линзы не только для коррекции близорукости и старческой дальнозоркости. Прозрачная покрышка или каждая прозрачная покрышка может быть выполнена с возможностью осуществления оптической фильтрации. Таким образом, согласно изобретению можно изготовить, например, корректирующие солнцезащитные очки и защитные очки для сварки. Предпочтительно, чтобы оптическое устройство включало одну или несколько составных жидкостных линз. Подробнее такие линзы описаны в патенте США 4890903. Согласно некоторым вариантам выполнения устройства, включая очки, жидкостная линза (или обе линзы) может содержать заданное количество жидкости, а насос может регулировать давление жидкости в полости линзы в ограниченном диапазоне. Таким образом, можно изготавливать и поставлять очки, имеющие заданное количество жидкости в каждой линзе, и просто подключать к каждой линзе насос с небольшим резервуаром с жидкостью, когда нужно отрегулировать очки и подготовить их для пользования пациентом. При этом нет необходимости в обеспечении насоса большим количеством жидкости для заполнения пустой линзы,хотя сочетание таких линзы и насоса входит в объем изобретения. Согласно второму аспекту изобретения,предусмотрен способ регулировки устройства для коррекции плохого зрения, включающий следующие операции: установку описанного выше устройства перед пациентом так, чтобы в его глаз попадал 5 свет, проходящий через линзу или одну из линз этого устройства,обеспечение работы насоса устройства до тех пор, пока пациент не увидит изображения с оптимальной четкостью,закрывание канала устройства и отсоединение насоса от устройства. Желательно, чтобы во время второй из указанных операций пациент смотрел на удаленный объект. Этот способ особенно подходит, когда устройство выполнено, например, в виде монокля или аналогичного устройства, предназначенного только для одного глаза пациента. Таким образом, в данном аспекте способ согласно изобретению особенно подходит для пациента,который видит только одним глазом - ситуация,типичная для многих развивающихся стран. Согласно третьему аспекту изобретения предусмотрен способ регулировки устройства для коррекции плохого зрения, включающий следующие операции в любой практически целесообразной последовательности:(а) установку очков, описанных выше, перед глазами пациента так, чтобы в них попадал свет, проходящий через соответствующие линзы очков,(б) закрывание зрачка первого глаза пациента от попадания света,(в) обеспечение работы насоса линзы, связанной со вторым глазом пациента, до тех пор,пока пациент не увидит своим вторым глазом оптимально четкого изображения,(г) закрывание канала между указанной линзой и соответствующим насосом,(д) открывание зрачка первого глаза пациента,(е) закрывание зрачка второго глаза пациента от попадания света,(ж) повторение операций (в) и (г), с соответствующими изменениями, применительно ко второму глазу пациента и(з) отсоединение насоса или каждого насоса от устройства. Желательно, чтобы операция (в) проводилась каждый раз, когда пациент смотрит на объект, который может быть или удаленным, или близким. Этот вариант способа может быть использован для пациентов, которые видят обоими глазами, из которых один или оба нуждаются в коррекции зрения. Если очки имеют выемку, как описано выше, способ может содержать дополнительные операции(и) помещение каждой гибкой трубки, после закрывания образованного в ней канала, в выемку очков и(к) закрывание выемки или выемок. Таким образом, очевидно, что устройство и способ согласно изобретению обеспечивают создание удобного, дешевого и быстродейст 000629 6 вующего средства для коррекции зрения путем использования монокля или очков. Однако регулировка оптической силы жидкостной линзы согласно изобретению не ограничивается применением ее для коррекции зрения. Изобретение может быть использовано также для регулировки выпуклых зеркал, предназначенных для систем охраны в магазинах и для повышения безопасности дорожного движения вблизи сложных перекрестков; для фокусировки световых лучей, например для подсветки зданий, за счет использования или жидкостных линз, или гибких мембранных зеркал, и во многих других случаях, когда требуется подобрать оптическую силу линзы или зеркала в соответствии с конкретными требованиями и установить оптическую силу так, чтобы она в дальнейшем не могла изменяться. Ниже в качестве примеров приведено описание предпочтительных вариантов выполнения изобретения со ссылками на прилагаемые чертежи, где на фиг.1 показаны очки, выполненные согласно изобретению, с частичным разрезом; на фиг. 2 а представлен разрез по линии 2-2 на фиг. 1, показывающий элементы крепления мембран линз; на фиг. 2b более подробно показана часть конструкции, изображенной на фиг. 2 а; на фиг. 3 показан один вариант затвора с возможностью повторного уплотнения для канала в очках, изображенных на фиг. 1; на фиг. 4 показан другой вариант затвора и на фиг. 5 показаны очки, содержащие вариант затвора, изображенный на фиг. 4. На чертежах показаны очки 10, выполненные согласно изобретению. Как лучше видно на фиг. 1, очки 10 содержат две жидкостные линзы 11 а и 11b, каждая из которых может быть такого типа, который описан в патенте США 4890903. Линзы 11 а и 11b закреплены известным образом в оправе 12, содержащей перемычку 12 а и две боковые дужки 12b (на фиг. 1 видна одна дужка), закрепленные на оправе 12 известным образом, например с помощью заклепок или винтов 13. Как видно на фиг. 2 а и 2b, оправа 12 вблизи каждой из линз 11 а и 11b имеет слоистую структуру и состоит из верхней пластины 14,нижней пластины 16 и средней пластины 17,помещенной между верхней и нижней пластинами. Между средней пластиной 17 и верхней пластиной 14 и между средней пластиной 17 и нижней пластиной 16 установлены две гибкие прозрачные мембраны 18 и 19 (например, из материала типа "майлар" D (RTM) толщиной 23 мкм), которые ограничивают полость 20 жидкостной линзы. Мембраны 18 и 19 являются круглыми, а пластины 14, 16 и 17 имеют несколько соосных отверстий 22 для введения в них, например, 7 винтов 23 с целью зажима мембран 18 и 19 между пластинами. Каждое отверстие 22 в нижней пластине 16 может быть резьбовым для ввинчивания в него снабженного резьбой конца установочного винта 23. Как показано на фиг. 2b, мембраны 18 и 19 зажаты с помощью расположенных напротив друг друга уплотнительных колец 24 так, как описано в патенте США 4890903. Благодаря такой конструкции каждая мембрана испытывает натяжение, действующее наружу в радиальном направлении. На фиг. 2b элементы показаны разнесенными, однако очевидно, что при использовании устройства они будут плотно сжаты с помощью винтов 23. Как показано на фиг. 1, полость 20 каждой линзы 11 а и 11b сообщается с наполнительным каналом 24, который выходит в выемку 25, выполненную в оправе 12 очков 10 и открытую наружу. Выемка 25 выполнена с возможностью ввода в нее, с обеспечением уплотнения, наполнительной трубки для заполнения линзы прозрачной жидкостью. Таким образом, заполнение каждой линзы возможно через соответствующие выемку 25 и наполнительный канал. В варианте выполнения изобретения на фиг. 1 показан клапан 27, содержащий ось 27 а со сквозным отверстием 27b, которое может быть установлено соосно с каналом 24 для протекания по нему жидкости. Ось 27 а может поворачиваться с помощью снабженного накаткой диска 28 для поворота отверстия 27b и выведения его из положения, соосного с каналом 24. Таким образом обеспечивается перекрытие канала, когда это требуется. Очки, изображенные на фиг. 1, содержат дополнительную резьбовую выемку 29, расположенную между наружным краем средней пластины 17 и дополнительным каналом 30, также соединенным с полостью 20 соответствующей линзы 11 а, 11b. В выемку 29 может быть ввинчена резьбовая заглушка 31 для плотного закрывания канала 30. Наличие канала 30 и выемки 29 позволяет осуществлять выпуск газа из полости 20 при ее заполнении жидкостью. После заполнения заглушку 31 закрывают, чтобы жидкость не вытекала по каналу 30. Хотя очки, изображенные на фиг. 1, очень эффективны для коррекции плохого зрения, но из-за наличия клапана 27, заглушки 31 и, как правило, массивной оправы 12, потенциальным пользователям они могут показаться громоздкими. Поэтому предусмотрены варианты выполнения изобретения, изображенные на фиг. 3 и 5, которые направлены на то, чтобы очки были более легкими и более приемлемыми в эстетическом отношении. Предполагается, что в очках промышленного изготовления полости 20 линз будут предварительно заполнены прозрачной жидкостью 8 заданного объема. Поскольку это предварительное заполнение будет производиться в заводских условиях, канал 30 после заполнения может быть закрыт наглухо, например с помощью сварки, введения затвердевающего материала или ввинчивания заглушки заподлицо в резьбовое отверстие, аналогичное выемке 29. Поэтому очки, изготовленные в массовом производстве,будут поставляться уже без заглушки 31, что уменьшает вес очков и делает их более привлекательными эстетически. В варианте выполнения изобретения, изображенном на фиг. 3, клапан 27 и выемка 25 отсутствуют. Вместо них каждый канал 24 имеет часть 24 а с увеличенным диаметром для введения в нее упруго деформируемой пробки 33,которая в нормальном состоянии закрывает канал 24 и предотвращает вытекание жидкости по этому каналу. Когда нужно отрегулировать давление в полости 20, в канал 24 вводят иглу 34 типа иглы для подкожных инъекций, установленную в шприце 35, который служит в качестве объемного насоса для закачивания прозрачной жидкости (например, инертного силиконового масла),так, что игла насквозь протыкает пробку 33,образуя канал для протекания жидкости между шприцем 35 и полостью 20. При этом благодаря упругости материала, из которого сделана пробка 33, она сжимается, плотно охватывая иглу 34 и не допуская утечки жидкости из полости 20. После регулировки давления в полости 20 иглу 34 вынимают из пробки 33, перемещая поршень в шприце. Упругость материала пробки 33 обеспечивает самозатягивание отверстия,проделанного иглой 34, таким образом, канал 24 перекрывается и дальнейшая регулировка оптической силы линзы 20 становится невозможной. По желанию в верхний конец 24b канала 24 может быть вставлен колпачок для предупреждения попадания грязи и т.п. Альтернативная конструкция показана на фиг. 4. В этом варианте выполнения изобретения канал 24 заканчивается частью 36 с увеличенным диаметром, которая, в свою очередь,выходит в удлиненную выемку 37, выполненную в виде углубления на наружной поверхности средней части 17 оправы 12. В части 36 с увеличенным диаметром находится уплотнительное прокладочное кольцо 38, которое удерживает гибкую полую трубку 39. Уплотнительное кольцо 38 плотно прижато к трубке 39 и внутренней поверхности расширенной части 36 канала, создавая уплотнение между оправой и трубкой 39, так что жидкость из полости 20 может вытекать по каналу 24 в трубку 39. Альтернативно, трубка 39 может быть непосредственно связана, например, с каналом 24, в результате чего отпадает надобность в уплотнительном кольце 38. Свободный конец 40 трубки 39 может быть соединен с объемным насосом, например 9 шприцем 35, для регулировки давления жидкости в полости 20. После регулировки давления жидкости с целью получения требуемой диоптрии линзы 20, трубку 39 пережимают с помощью двух губок 42, перемещаемых навстречу друг другу. Трубка 39 может пластически деформироваться под действием тепла, давления и/или ультразвуковых колебаний. Губки 42 могут быть выполнены так, что при контакте с противоположными сторонами трубки 39 подают на нее указанные виды энергии. В одном из наиболее предпочтительных вариантов выполнения изобретения, который может особенно подходить для развивающихся стран, губки 42 нагреваются с помощью пропановой горелки и при контакте с трубкой 39 пластически деформируют ее, перекрывая находящийся внутри нее канал. Существуют и другие способы перекрытия трубки 39, например, на трубку 39 может быть надета стягивающая манжета. Также могут быть использованы альтернативные способы закрепления трубки 39 в части 36 канала, имеющей увеличенный диаметр. После перекрытия трубки 39 ее убирают в выемку 37. Для улучшения внешнего вида очков 10 на наружной поверхности оправы 12 с помощью защелки может быть установлена крышка 43. В варианте выполнения изобретения, изображенном на фиг.5, штриховыми линиями схематично показаны две прозрачные жесткие покрышки 44 и 45, установленные на обеих сторонах каждой линзы 11 а и 11b для их защиты. Как указано выше, покрышки 44 и 45 могут осуществлять оптические коррекцию и/или фильтрацию, если это желательно. Покрышки 44 и 45 могут находиться внутри "контура", определяемого профилем оправы 12, для улучшения внешнего вида очков. Альтернативно, покрышки 44 и 45 могут удерживаться с наружной стороны оправы 12 с помощью пазов и зажимов. Ниже описан способ регулировки устройства для коррекции зрения согласно изобретению. Как было сказано выше, предполагается,что очки будут предварительно заполнены подходящей прозрачной жидкостью. Человек надевает очки, закрывает один глаз и, глядя другим глазом на удаленный или близкий объект, регулирует давление жидкости в линзе, расположенной напротив другого глаза, так, чтобы изображение этого объекта стало резким. Затем человек закрывает глаз, который был открыт,открывает глаз, который был закрыт, смотрит этим глазом на удаленный объект и регулирует давление жидкости в линзе, расположенной напротив открытого глаза, до тех пор, пока изображение" объекта, видимое этим глазом, не станет резким. 10 В соответствующие моменты времени (после того, как в каждой линзе установлено требуемое давление) каналы 24 соответствующих линз закрывают с использованием одного из описанных выше способов, таким образом, линзы очков становятся практически нерегулируемыми. В очках, выполненных согласно фиг. 4 и 5,после закрывания канала 24 выемки 37 с помещенными в них трубками 39 закрывают крышками 43. Если нужно произвести коррекцию зрения только для одного глаза, может быть принята упрощенная процедура. В этом случае пользователь смотрит через предлагаемое устройство,имеющее, по меньшей мере, одну жидкостную линзу, на удаленный объект. При этом регулируют давление жидкости в линзе до тех пор,пока изображение, видимое глазом, зрение которого корректируют, не станет резким. Затем закрывают канал в устройстве с помощью одного из описанных выше способов и линза оказывается практически нерегулируемой. Таким образом, предлагаемое устройство обеспечивает удобное в использовании и низкое по затратам решение проблемы коррекции зрения для большого числа людей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Очки (10), содержащие две жидкостные линзы (11a, 11b), жидкостный насос (35) для регулировки давления жидкости в полости (20) в указанной линзе, закрываемый канал (24, 30,39), соединяющий указанную полость (20) и насос (35) для протекания между ними жидкости, и затвор для закрывания канала, когда давление жидкости в указанной полости (20) достигает заданного значения, в результате чего линза становится нерегулируемой, отличающиеся тем,что закрываемый канал образован гибкой трубкой, а оправа (12) очков имеет одну выемку или большее количество выемок (37) для размещения гибкой трубки после закрывания образованного ею канала. 2. Очки по п.1, отличающиеся тем, что затвор включает часть канала, стенка которой может пластически деформироваться для закрывания канала. 3. Очки по п.2, отличающиеся тем, что стенка указанной части канала может пластически деформироваться при сжатии. 4. Очки по п.2, отличающиеся тем, что стенка указанной части канала может пластически деформироваться при нагревании. 5. Очки по п.2, отличающиеся тем, что стенка указанной части канала может пластически деформироваться при воздействии ультразвуковых колебаний. 6. Очки по любому из предшествующих пунктов, отличающиеся тем, что насос (35) представляет собой объемный насос, способный 11 увеличивать и уменьшать давление жидкости в указанной полости (20). 7. Очки по п.6, отличающиеся тем, что насос (35) представляет собой шприц. 8. Очки по любому из предшествующих пунктов, отличающиеся тем, что затвор включает элемент, деформируемый с сохранением деформированного состояния, для закрывания канала. 9. Очки по п.8, отличающиеся тем, что указанный элемент включает упруго деформируемую пробку (33), закрывающую канал, а насос (35) включает дополнительный канал (34),способный проходить сквозь пробку (33), позволяя жидкости протекать между насосом (35) и указанной полостью (20), и удаляться из пробки, или соединн с этим дополнительным каналом (34), при этом пробка (33) благодаря своей упругости (а) создает непроницаемое для жидкости уплотнение вокруг дополнительного канала (34), когда этот канал (34) проходит сквозь пробку (33), и (б) обеспечивает закрывание отверстия, образованного в результате прохождения сквозь пробку (33) дополнительного канала(34), при удалении этого канала (34) из пробки(33). 10. Очки по п.9, отличающиеся тем, что дополнительный канал (34) образован полой иглой. 11. Очки по п.8, отличающиеся тем, что элемент, деформируемый с сохранением деформированного состояния, включает противоположные внутренние стенки канала, способные плотно слипаться друг с другом при сжатии канала. 12. Очки по п.11, отличающиеся тем, что на противоположные внутренние стенки канала нанесен клейкий материал. 13. Очки по любому из предшествующих пунктов, отличающиеся тем, что они содержат жидкостный насос (35) и закрываемый канал для каждой линзы. 14. Очки по любому из предшествующих пунктов, отличающиеся тем, что выемка или каждая выемка (37) может закрываться, чтобы трубок с закрытыми каналами не было видно. 15. Очки по любому из предшествующих пунктов, отличающиеся тем, что каждая линза включает жесткую прозрачную покрышку (44,45) для защиты гибкой мембраны линзы. 16. Очки по п.15, отличающиеся тем, что прозрачная покрышка или каждая прозрачная 12 покрышка (44, 45) обладает свойством оптической коррекции. 17. Очки по п.15 или 16, отличающиеся тем, что прозрачная покрышка или каждая прозрачная покрышка (44, 45) обладает свойством оптической фильтрации. 18. Очки по любому из предшествующих пунктов, отличающиеся тем, что оптическое устройство содержит, по меньшей мере, одну составную жидкостную линзу. 19. Очки по любому из предшествующих пунктов, отличающиеся тем, что жидкостная линза или одна из жидкостных линз (11 а, 11b) содержит заданное количество жидкости, а насос выполнен с возможностью регулировки давления жидкости в полости линзы в ограниченном диапазоне. 20. Способ регулировки очков, выполненных по любому из предыдущих пунктов, при коррекции плохого зрения, включающий следующие операции в любой практически целесообразной последовательности: а) установку очков (10) с жидкостными линзами перед глазами пациента так, чтобы в них попадал свет, проходящий через соответствующие линзы (11a, 11b) очков,б) закрывание зрачка первого глаза пациента от попадания света,в) регулировку давления жидкости в полости линзы (11 а), соответствующей второму глазу пациента, до тех пор, пока пациент не увидит своим вторым глазом оптимально четкого изображения,г) открывание зрачка первого глаза пациента,д) закрывание зрачка второго глаза пациента от попадания света и е) повторение операции (в) с соответствующими изменениями применительно к первому глазу пациента, при этом по окончании регулировки давления жидкости в полости каждой линзы (11 а, 11b) канал между этой линзой и связанным с ней насосом (35) закрывают и этот насос отсоединяют от линзы. 21. Способ по п.20, отличающийся тем, что он дополнительно включает следующие операции: и) помещение каждой гибкой трубки после закрывания образованного в ней канала в выемку (37) в очках (10) и к) закрывание выемки или каждой выемки
