Диван-кровать

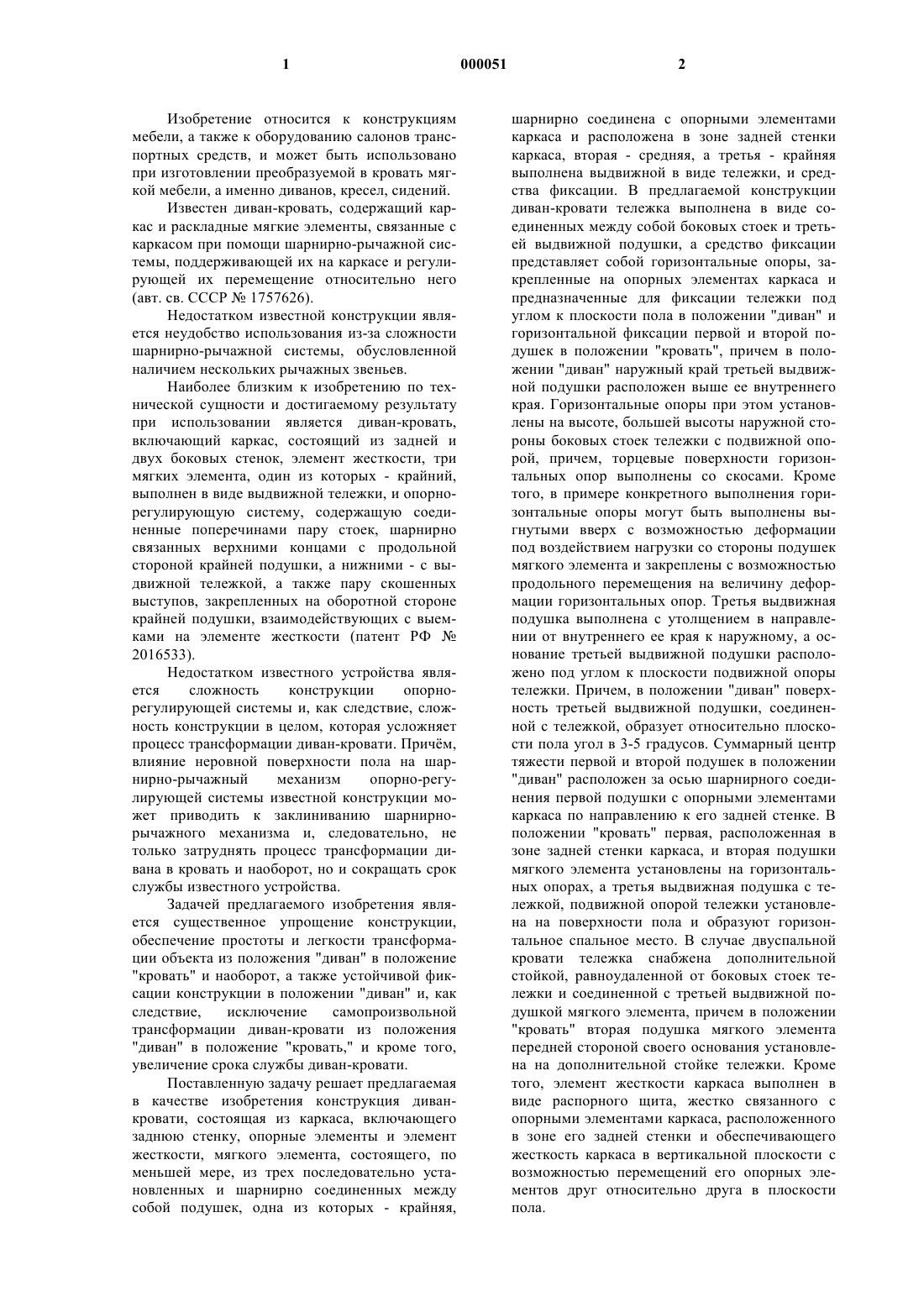

1 Изобретение относится к конструкциям мебели, а также к оборудованию салонов транспортных средств, и может быть использовано при изготовлении преобразуемой в кровать мягкой мебели, а именно диванов, кресел, сидений. Известен диван-кровать, содержащий каркас и раскладные мягкие элементы, связанные с каркасом при помощи шарнирно-рычажной системы, поддерживающей их на каркасе и регулирующей их перемещение относительно него(авт. св. СССР 1757626). Недостатком известной конструкции является неудобство использования из-за сложности шарнирно-рычажной системы, обусловленной наличием нескольких рычажных звеньев. Наиболее близким к изобретению по технической сущности и достигаемому результату при использовании является диван-кровать,включающий каркас, состоящий из задней и двух боковых стенок, элемент жесткости, три мягких элемента, один из которых - крайний,выполнен в виде выдвижной тележки, и опорнорегулирующую систему, содержащую соединенные поперечинами пару стоек, шарнирно связанных верхними концами с продольной стороной крайней подушки, а нижними - с выдвижной тележкой, а также пару скошенных выступов, закрепленных на оборотной стороне крайней подушки, взаимодействующих с выемками на элементе жесткости (патент РФ 2016533). Недостатком известного устройства является сложность конструкции опорнорегулирующей системы и, как следствие, сложность конструкции в целом, которая усложняет процесс трансформации диван-кровати. Причм,влияние неровной поверхности пола на шарнирно-рычажный механизм опорно-регулирующей системы известной конструкции может приводить к заклиниванию шарнирнорычажного механизма и, следовательно, не только затруднять процесс трансформации дивана в кровать и наоборот, но и сокращать срок службы известного устройства. Задачей предлагаемого изобретения является существенное упрощение конструкции,обеспечение простоты и легкости трансформации объекта из положения "диван" в положение"кровать" и наоборот, а также устойчивой фиксации конструкции в положении "диван" и, как следствие,исключение самопроизвольной трансформации диван-кровати из положения"диван" в положение "кровать," и кроме того,увеличение срока службы диван-кровати. Поставленную задачу решает предлагаемая в качестве изобретения конструкция диванкровати, состоящая из каркаса, включающего заднюю стенку, опорные элементы и элемент жесткости, мягкого элемента, состоящего, по меньшей мере, из трех последовательно установленных и шарнирно соединенных между собой подушек, одна из которых - крайняя, 000051 2 шарнирно соединена с опорными элементами каркаса и расположена в зоне задней стенки каркаса, вторая - средняя, а третья - крайняя выполнена выдвижной в виде тележки, и средства фиксации. В предлагаемой конструкции диван-кровати тележка выполнена в виде соединенных между собой боковых стоек и третьей выдвижной подушки, а средство фиксации представляет собой горизонтальные опоры, закрепленные на опорных элементах каркаса и предназначенные для фиксации тележки под углом к плоскости пола в положении "диван" и горизонтальной фиксации первой и второй подушек в положении "кровать", причем в положении "диван" наружный край третьей выдвижной подушки расположен выше ее внутреннего края. Горизонтальные опоры при этом установлены на высоте, большей высоты наружной стороны боковых стоек тележки с подвижной опорой, причем, торцевые поверхности горизонтальных опор выполнены со скосами. Кроме того, в примере конкретного выполнения горизонтальные опоры могут быть выполнены выгнутыми вверх с возможностью деформации под воздействием нагрузки со стороны подушек мягкого элемента и закреплены с возможностью продольного перемещения на величину деформации горизонтальных опор. Третья выдвижная подушка выполнена с утолщением в направлении от внутреннего ее края к наружному, а основание третьей выдвижной подушки расположено под углом к плоскости подвижной опоры тележки. Причем, в положении "диван" поверхность третьей выдвижной подушки, соединенной с тележкой, образует относительно плоскости пола угол в 3-5 градусов. Суммарный центр тяжести первой и второй подушек в положении"диван" расположен за осью шарнирного соединения первой подушки с опорными элементами каркаса по направлению к его задней стенке. В положении "кровать" первая, расположенная в зоне задней стенки каркаса, и вторая подушки мягкого элемента установлены на горизонтальных опорах, а третья выдвижная подушка с тележкой, подвижной опорой тележки установлена на поверхности пола и образуют горизонтальное спальное место. В случае двуспальной кровати тележка снабжена дополнительной стойкой, равноудаленной от боковых стоек тележки и соединенной с третьей выдвижной подушкой мягкого элемента, причем в положении"кровать" вторая подушка мягкого элемента передней стороной своего основания установлена на дополнительной стойке тележки. Кроме того, элемент жесткости каркаса выполнен в виде распорного щита, жестко связанного с опорными элементами каркаса, расположенного в зоне его задней стенки и обеспечивающего жесткость каркаса в вертикальной плоскости с возможностью перемещений его опорных элементов друг относительно друга в плоскости пола. 3 Расположение конструктивных элементов заявляемого объекта позволяет значительно упростить конструкцию предлагаемого изобретения по сравнению с известными устройствами аналогичного назначения, существенно облегчить и упростить процесс трансформации дивана в кровать и наоборот, а также обеспечить устойчивую фиксацию устройства в обоих положениях и особенно в положении "диван", исключив вероятность самопроизвольного соскальзывания тележки с горизонтальных опор, а именно - процесс самопроизвольной трансформации дивана в кровать и, кроме того, увеличить срок службы предлагаемой конструкции. Так например, форма выполнения третьей выдвижной подушки и ее расположение относительно плоскости подвижной опоры и плоскости пола не только усиливает эффект фиксации заявляемого объекта, но и повышают эргономические показатели диван-кровати в целом, т. к. обеспечиваются условия комфортности для человека в положении сидя, когда диван-кровать находится в сложенном состоянии, и в положении лежа, когда диван-кровать находится в разложенном состоянии и все три подушки мягкого элемента образуют горизонтальное спальное место. Предлагаемый вариант выполнения и крепления горизонтальных опор не только значительно упрощает конструкцию и облегчает трансформацию дивана в кровать, но и исключает воздействие нагрузки в положении сидя на подвижную опору тележки, т. к. тележка вместе с третьей выдвижной подушкой "висят" в воздухе и подвижная опора тележки не соприкасается с поверхностью пола. В связи с этим исключается самовыкатывание тележки из положения "диван" при воздействии нагрузки на поверхность третьей выдвижной подушки. С другой стороны, подвижная опора тележки, находясь в положении "диван" и не соприкасаясь с поверхностью пола при воздействии нагрузки на поверхность третьей выдвижной подушки(человек в положении "сидя на диване"), не испытывает влияния неровностей поверхности пола. Это влияние на подвижную опору происходит только тогда, когда подвижная опора тележки находится в положении "кровать", т.е. при минимальных нагрузках на поверхность третьей выдвижной подушки (человек в положении "лежа на кровати"), соединенной с тележкой, что значительно повышает срок службы тележки и объекта изобретения в целом. Кроме того, сила трения между соприкасающимися поверхностями основания выдвижной подушки, расположенной в положении "диван" на горизонтальных опорах, и горизонтальных опор при воздействии нагрузки извне на поверхность выдвижной подушки, в случае сидящего на ней человека, значительно увеличивается и усиливает эффект фиксации конструкции в положении "диван". С другой стороны, 000051 4 выполненные со скосами горизонтальные опоры позволяют уменьшить усилия, необходимые для трансформации диван-кровати из положения"кровать" в положение "диван", с минимальными усилиями преобразовать диван в кровать благодаря легкому соскальзыванию тележки с выдвижной подушкой с торцевых поверхностей горизонтальных опор, а также предотвратить удар основания третьей выдвижной подушки о горизонтальные опоры при преобразовании кровати в диван, что увеличивает срок службы конструкции в целом. Значительно упростить трансформацию и одновременно усилить эффект фиксации может такое техническое воплощение, в котором горизонтальные опоры могут быть выполнены выгнутыми вверх с возможностью деформации под воздействием нагрузки со стороны подушек мягкого элемента и закреплены на опорных элементах каркаса с возможностью продольного перемещения на величину их деформации. При таком выполнении горизонтальных опор выдвижная подушка с тележкой легко "съезжает" с такой опоры под воздействием сил упругости, стремящихся привести опору в ее нормальное выгнутое состояние. С другой стороны, в положении "кровать" под воздействием нагрузки со стороны первой и второй подушек, а в положении "диван" под воздействием нагрузки со стороны третьей подушки мягкого элемента выгнутые вверх горизонтальные опоры деформируются, принимают горизонтальное положение и удерживают подушки в первом случае в горизонтальном положении, а во втором случае в положении под углом к поверхности пола. Усилению фиксации служит еще и такое взаимное расположение деталей, при котором в положении "диван" суммарный центр тяжести первой и второй подушек расположен за осью шарнирного соединения первой подушки с опорными элементами каркаса по направлению к задней его стенке. Повышению прочности конструкции в положении "кровать", в случае двуспальной кровати, служит дополнительная стойка, которой может быть снабжена тележка с третьей выдвижной подушкой и которая равноудалена от боковых стоек тележки. Причем, в положении"кровать" вторая подушка мягкого элемента передней стороной своего основания установлена на этой дополнительной стойке. Элемент жесткости каркаса, выполненный в виде распорного щита, значительно повышает срок службы заявляемого объекта благодаря тому, что обеспечивает жесткость каркаса с возможностью перемещений его опорных элементов друг относительно друга. На фиг.1 заявляемый объект изображен в положении "диван", вид сбоку с вырезом в зоне горизонтальных опор; на фиг.2 - в положении"диван", вид спереди с вырезом в месте расположения боковых и дополнительной стоек те 5 лежки; на фиг.3 изображена схема трансформации диван-кровати из положения "диван"(фиг.3 а) в положение "кровать" (фиг.3 е); на фиг. 3b, 3 с и 3d - последовательные промежуточные положения при трансформации дивана в кровать. Диван-кровать содержит каркас, состоящий из задней стенки, опорных элементов, жестко связанных с задней стенкой, и элемента жесткости, и мягкий элемент, состоящий из трех последовательно установленных и шарнирно соединенных между собой подушек 1,2,3, соответственно. Первая подушка 1 мягкого элемента расположена в зоне задней стенки 4 и прикреплена к опорным элементам 5 каркаса с помощью шарнира 6, вторая подушка 2 - средняя и третья подушка 3 выполнена выдвижной в виде тележки 7. При этом подушка 2 одной стороной соединена шарниром 8 с подушкой 1, а другой - с помощью разноплечего шарнира 9 связана с выдвижной подушкой 3, которая, в свою очередь, жестко соединена с боковыми стойками 10, 11 тележки 7, причем высота наружной торцевой стороны боковых стоек 10, 11 тележки 7 меньше высоты их внутренней торцевой стороны. Кроме того, оси вращения подушек 1 и 2 расположены таким образом, что суммарный центр тяжести 12 подушек 1 и 2 мягкого элемента расположен за осью шарнира 6, соединяющего подушку 1 с опорными элементами 5 каркаса по направлению к его задней стенке 4. Элемент жесткости выполнен в виде распорного щита 13, жестко связанного с опорными элементами 5 каркаса и расположен в зоне его задней стенки 4. В положении "диван" выдвижная подушка 3 опирается на горизонтальные опоры 14, 15,закрепленные на опорных элементах 5 каркаса и предназначенные для фиксации тележки 7 под углом к плоскости пола в положении "диван". В положении "кровать" горизонтальные опоры 14,15 служат средством горизонтальной фиксации подушек 1 и 2. Причем, горизонтальные опоры 14, 15 установлены на высоте, большей высоты фронтальной стороны боковых стоек 10, 11 тележки 7 с колесной опорой 16. Торцевые поверхности 17,18 горизонтальных опор 14, 15 выполнены при этом со скосами. Причем для снижения трения при скольжении подушки 3 по горизонтальным опорам 14,15 при трансформации диван-кровати горизонтальные опоры могут быть покрыты металлическими полосами. Кроме того, для облегчения трансформации дивана в кровать горизонтальные опоры 14, 15 могут быть выполнены выгнутыми вверх с возможностью деформации под воздействием нагрузки со стороны подушек 1, 2,3 мягкого элемента и при этом закреплены на опорных элементах 5 каркаса с возможностью 6 продольного перемещения на величину деформации горизонтальных опор. Для укрепления конструкции в положении"кровать", в случае двуспальной кровати, тележка 7 может быть снабжена дополнительной стойкой 19, которая равноудалена от боковых стоек 10, 11 тележки 7 и соединена с выдвижной подушкой 3. При этом, в положении "кровать" подушка 2 мягкого элемента передней стороной своего основания опирается на дополнительную стойку 19 тележки 7. Диван-кровать, согласно заявляемому изобретению, работает следующим образом. Для трансформации диван-кровати в положение "кровать" усилие прикладывают к выдвижной подушке 3 в направлении от задней стенки 4 каркаса. Подушку 3, жестко связанную с боковыми стойками 10, 11 тележки 7, с колесами 16 приподнимают, поворачивая вокруг разноплечего шарнира 9, и начинают выдвигать вперед в направлении от задней стенки 4 каркаса. В приподнятом состоянии основание подушки 3 только своим внутренним ребром начинает перемещаться по поверхности горизонтальных опор 14, 15, закрепленных на опорных элементах 5 каркаса. Благодаря такому "точечному" соприкосновению при перемещении сила трения между поверхностью горизонтальных опор 14, 15 и внутренним краем основания подушки 3 значительно уменьшается и подушка 3 вместе с тележкой 7 легко скользит по поверхности горизонтальных опор 14, 15. Ввиду того, что торцевые поверхности 17,18 горизонтальных опор 14, 15 выполнены со скосами и/или горизонтальные опоры выполнены выгнутыми вверх с возможностью деформации под воздействием нагрузки со стороны подушек 1, 2, 3 мягкого элемента и при этом покрыты металлическими полосами, выдвижная подушка 3 вместе с тележкой 7 легко соскальзывает с них и колесами 16 устанавливается на поверхности пола. После этого тележка 7 практически без усилий продолжает свое движение по поверхности пола до тех пор пока все три подушки мягкого элемента диван-кровати не займут горизонтальное положение. При движении подушки 3 вперед, соединенная с ней с помощью разноплечего шарнира 9, подушка 2, стремясь занять горизонтальное положение, тянет за собой подушку 1, которая благодаря шарнирной связи с подушкой 2 с помощью шарнира 8 поворачивается вокруг шарнира 6, соединяющего подушку 1 с опорными элементами 5 каркаса, и стремится также занять горизонтальное положение относительно поверхности пола. В это же время суммарный центр тяжести 12 подушек 1 и 2 начинает вместе с подушками перемещаться в направлении от задней стенки 4 каркаса и помогает перевести подушку 1, а вместе с ней и подушку 2 в горизонтальное положение. 7 После того, как тележка 7 с выдвижной подушкой 3 заканчивает движение по поверхности пола, все три подушки мягкого элемента образуют горизонтальное спальное место. При сборке кровати в положение "диван" усилие прикладывают в месте шарнирного соединения подушки 1 и подушки 2 мягкого элемента шарниром 8. В этот момент подушка 1,поворачиваясь вокруг шарнира 6 и одновременно вокруг шарнира 8, увлекает за собой подушку 2, которая, в свою очередь, будучи связана с помощью разноплечего шарнира 9 с подушкой 3, тянет подушку 3 за собой. В то время как подушки 1 и 2 начинают перемещаться в направлении к задней стенке 4 каркаса, стремясь занять вертикальное положение, подушка 3, будучи связана с тележкой 7, на колесах 16 катится по поверхности пола в том же направлении. Затем, поскольку высота, на которой закреплены горизонтальные опоры 14,15, больше высоты наружной стороны боковых стоек 10, 11 тележки 7 и, кроме того, высота наружной торцевой стороны боковых стоек 10, 11 тележки 7 меньше высоты их внутренней торцевой стороны, при дальнейшем своем перемещении тележка 7 "наезжает" основанием подушки 3 на горизонтальные опоры 14, 15 при этом колеса 16 отрываются от поверхности пола и в положении "диван""висят" в воздухе. При этом центр тяжести подушек 1, 2 оказывается за осью вращения и вес подушек 1 и 2 увлекает подушку 3 с тележкой 7 по горизонтальным опорам в конечное положение "диван". Сила трения между поверхностями основания подушки 3 и горизонтальных опор 14, 15 в положении "диван" достаточно велика и без воздействия нагрузки извне и фиксирует конструкцию в этом положении. При воздействии нагрузки на поверхность подушки 3 в положении "диван", в случае сидящего на ней человека,сила трения между этими поверхностями неизмеримо возрастает и исключает самотрансформацию дивана в кровать. Кроме того, суммарный центр тяжести 12 подушек 1 и 2 при трансформации кровати в диван занимает свое первоначальное положение, а именно снова располагается за осью шарнирного соединения подушки 1 с опорными элементами 5 каркаса с помощью шарнира 6, и благодаря этому усиливает эффект фиксации объекта в положении "диван". Таким образом, особенности конструктивного выполнения известных элементов диванкровати и их взаимного расположения друг относительно друга и относительно поверхности пола дают возможность при значительном упрощении конструкции заявляемого объекта изобретения, во-первых, обеспечить устойчивую фиксацию устройства в положении "диван",полностью исключив возможность самопроизвольной трансформации дивана в кровать, а вовторых, в положении "кровать" получить горизонтальное спальное место. Кроме того, заяв 000051 8 ляемая конструкция позволяет улучшить эргономические показатели диван-кровати и абсолютно исключить влияние неровностей пола на колесную опору тележки, обеспечивая тем самым повышение срока службы объекта изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Диван-кровать, состоящий из каркаса,включающего заднюю стенку, опорные элементы и элемент жесткости, и мягкого элемента,состоящего, по меньшей мере, из трех, последовательно установленных и шарнирно соединенных между собой подушек, одна из которых крайняя, шарнирно соединена с опорными элементами каркаса и расположена в зоне задней стенки каркаса, вторая - средняя, а третья крайняя, выполнена выдвижной, являясь элементом тележки, и средства фиксации, отличающийся тем, что тележка выполнена в виде соединенных между собой боковых стоек и третьей выдвижной подушки, а средство фиксации представляет собой горизонтальные опоры,закрепленные на опорных элементах каркаса и предназначенные для фиксации тележки под углом к плоскости пола в положении "диван" и горизонтальной фиксации первой и второй подушек в положении "кровать", причем при фиксации тележки в положении "диван" наружный край третьей выдвижной подушки расположен выше ее внутреннего края. 2. Диван-кровать по п.1, отличающийся тем, что горизонтальные опоры установлены на высоте, большей высоты наружной стороны боковых стоек тележки с подвижной опорой. 3. Диван-кровать по пп.1 и 2, отличающийся тем, что торцевые поверхности горизонтальных опор выполнены со скосами. 4. Диван-кровать по пп.1 и 2, отличающийся тем, что горизонтальные опоры выполнены выгнутыми вверх с возможностью прогиба при воздействии нагрузки со стороны подушек мягкого элемента и установлены с возможностью продольного перемещения на величину деформации горизонтальных опор. 5. Диван-кровать по пп.1-4, отличающийся тем, что третья выдвижная подушка выполнена с утолщением в направлении от внутреннего ее края к наружному, причем основание третьей выдвижной подушки расположено под углом к плоскости подвижной опоры тележки. 6. Диван-кровать по пп.1-5, отличающийся тем, что в положении "диван" поверхность третьей выдвижной подушки, соединенной с тележкой, образует относительно плоскости пола угол в 3-5 градусов. 7. Диван-кровать по пп.1-6, отличающийся тем, что в положении "диван" суммарный центр тяжести первой и второй подушек расположен за осью шарнирного соединения первой подушки с опорными элементами каркаса по направ 9 лению к его задней стенке. 8. Диван-кровать по пп.1-7, отличающийся тем, что в положении "кровать" первая, расположенная в зоне стенки каркаса, и вторая подушки мягкого элемента установлены на горизонтальных опорах, а третья, выдвижная подушка с тележкой, подвижной опорой тележки установлена на поверхности пола. 9. Диван-кровать по пп.1-8, отличающийся тем, что тележка снабжена дополнительной стойкой, равноудаленной от боковых стоек тележки и соединенной с третьей выдвижной подушкой мягкого элемента. 10. Диван-кровать по п.9, отличающийся тем, что в положении "кровать" вторая подушка мягкого элемента передней стороной своего основания установлена на дополнительной 10 стойке тележки. 11. Диван-кровать по пп.1-10, отличающийся тем, что в положении "кровать" первая,расположенная в зоне стенки каркаса, вторая и третья выдвижная, соединенная с тележкой,подушки мягкого элемента образуют горизонтальное спальное место. 12. Диван-кровать по пп.1-11, отличающийся тем, что элемент жесткости каркаса выполнен в виде распорного щита, который жестко связан с опорными элементами каркаса, расположен вдоль его задней стенки и обеспечивает жесткость каркаса в вертикальной плоскости с возможностью перемещений его опорных элементов друг относительно друга в плоскости пола.
