Адаптер для оптических дисков

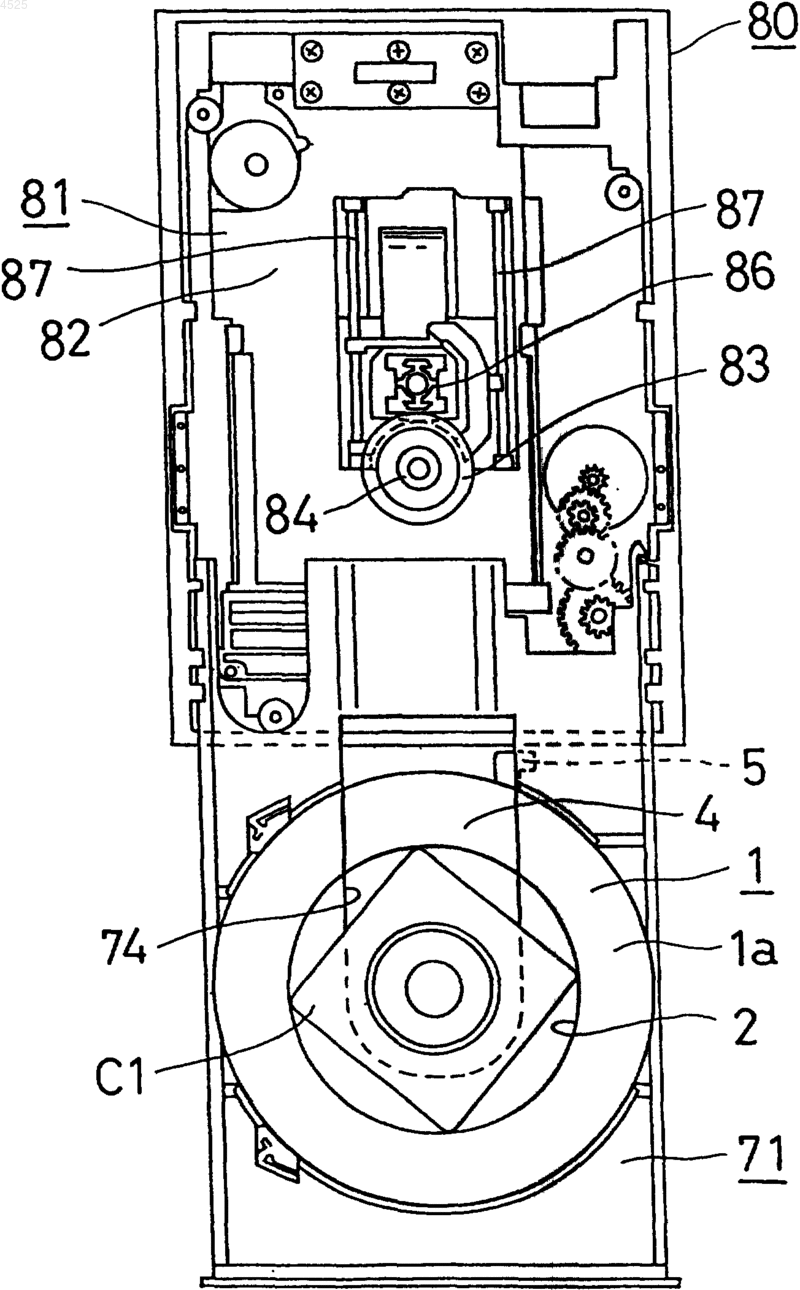

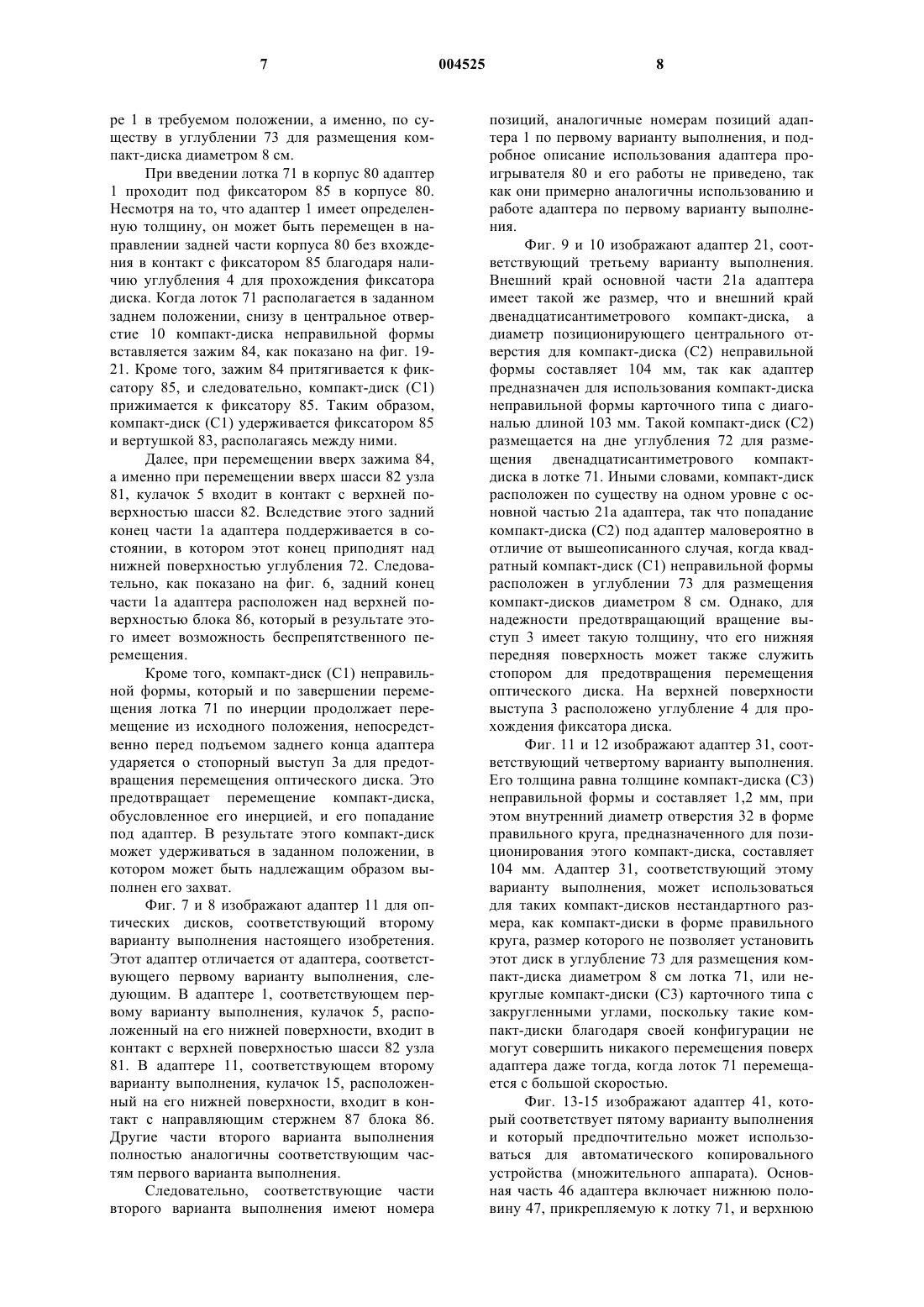

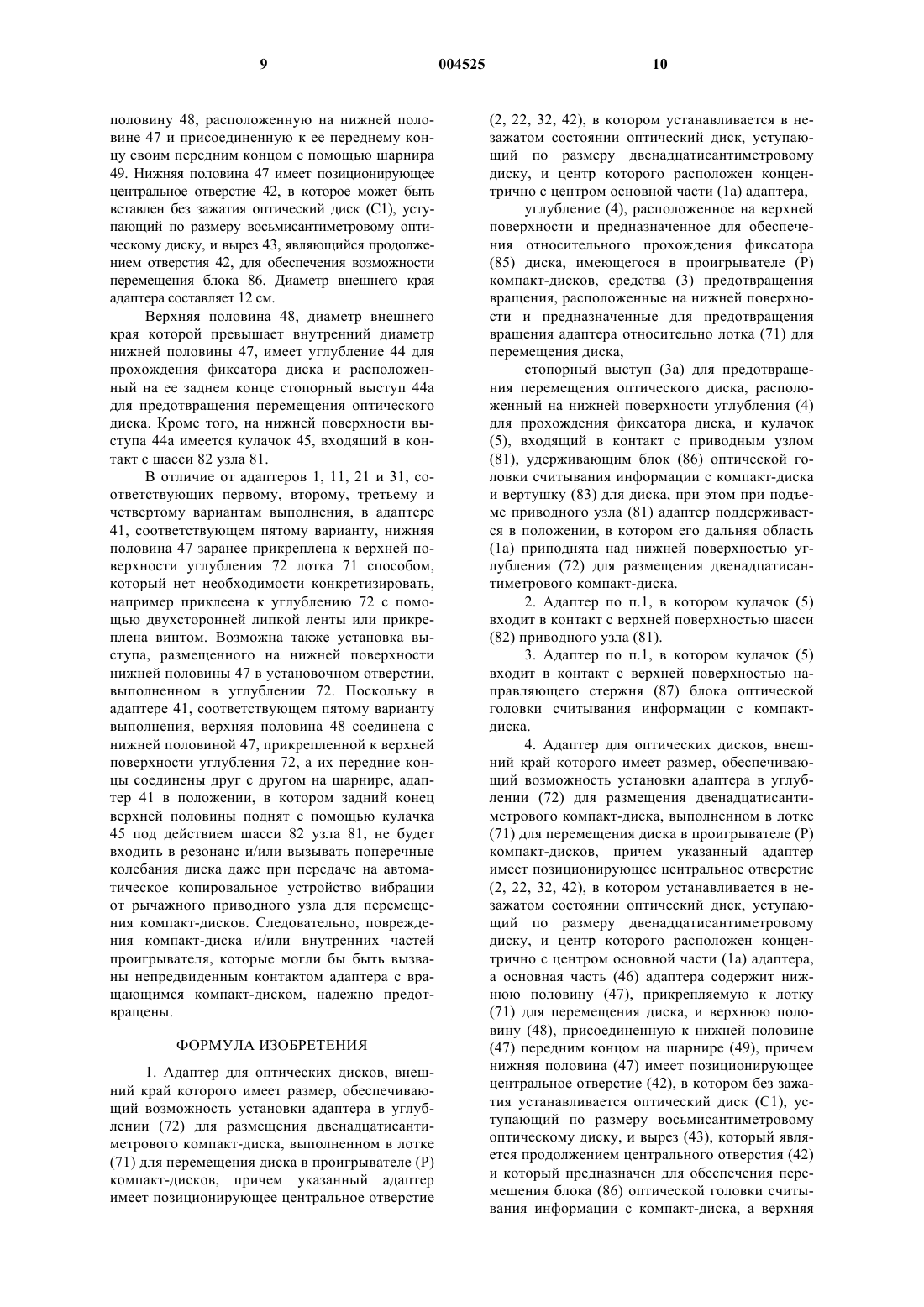

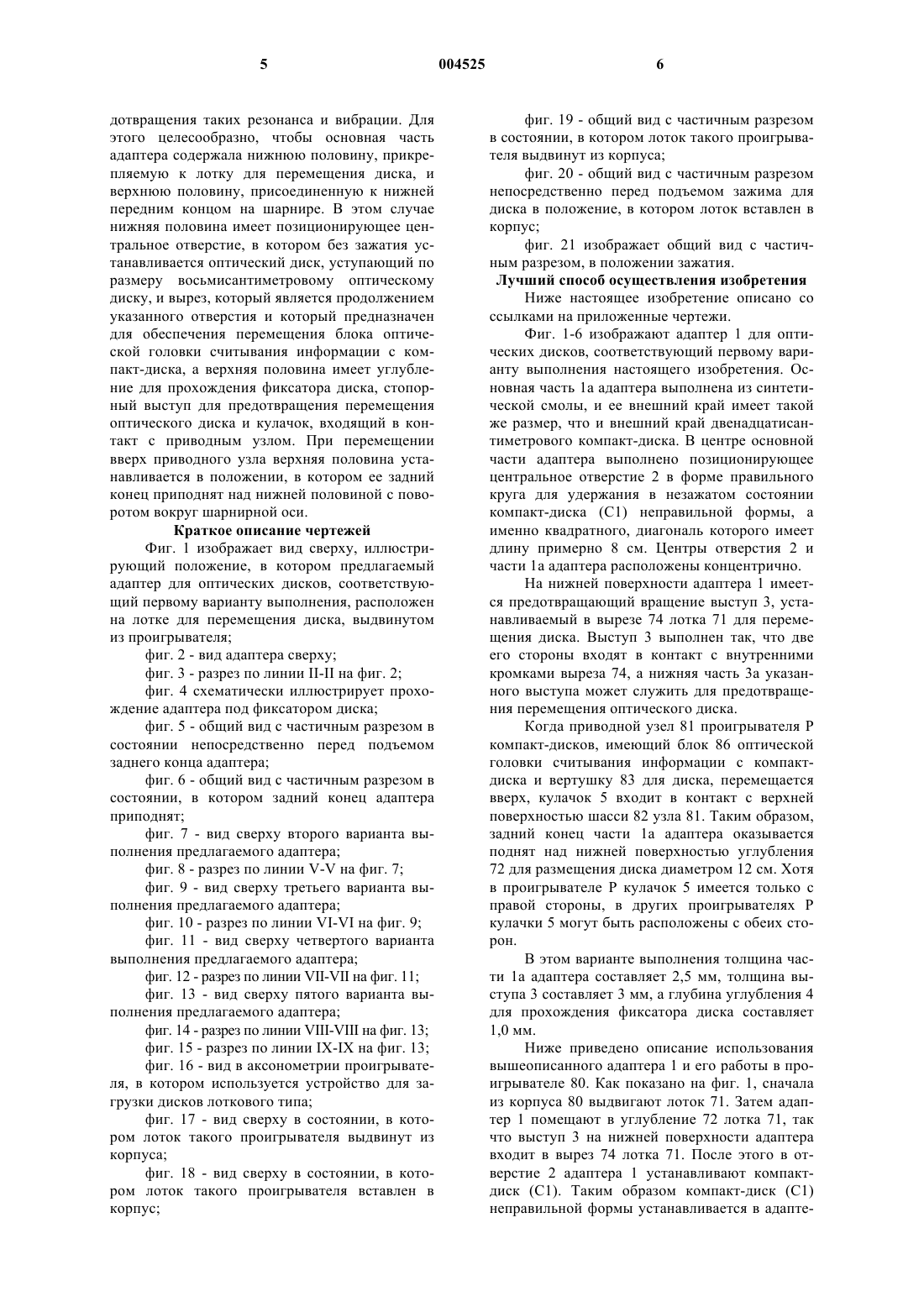

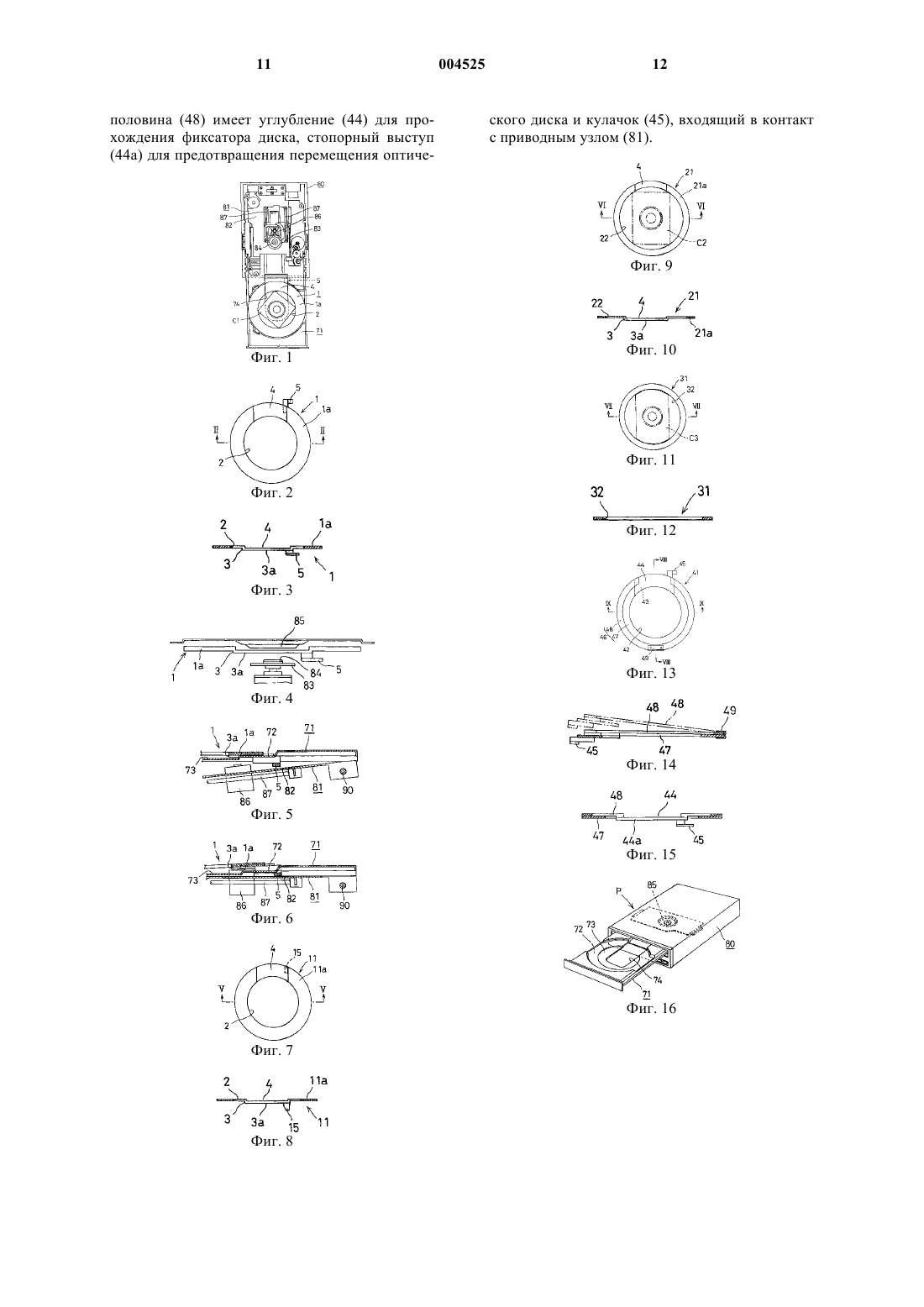

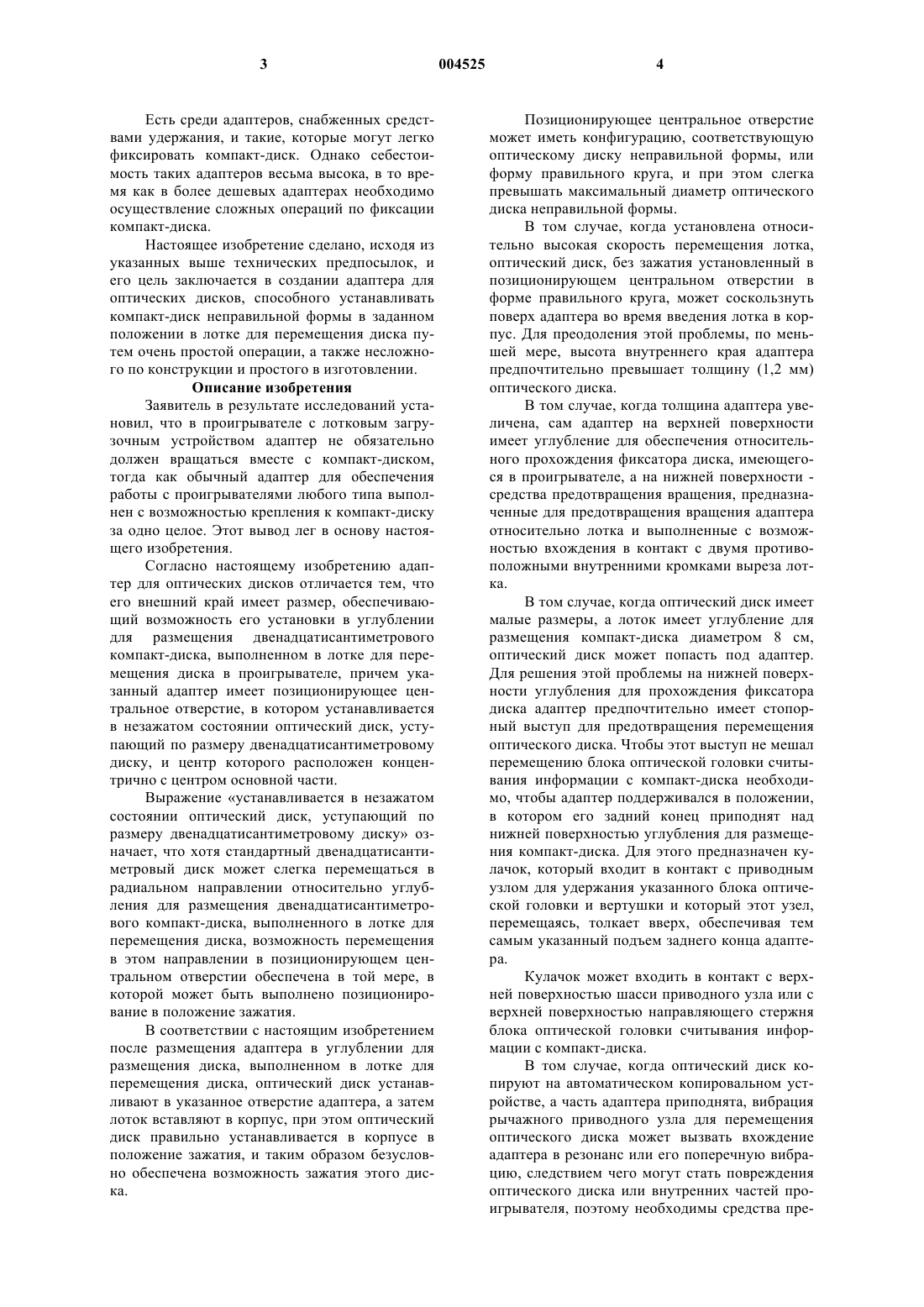

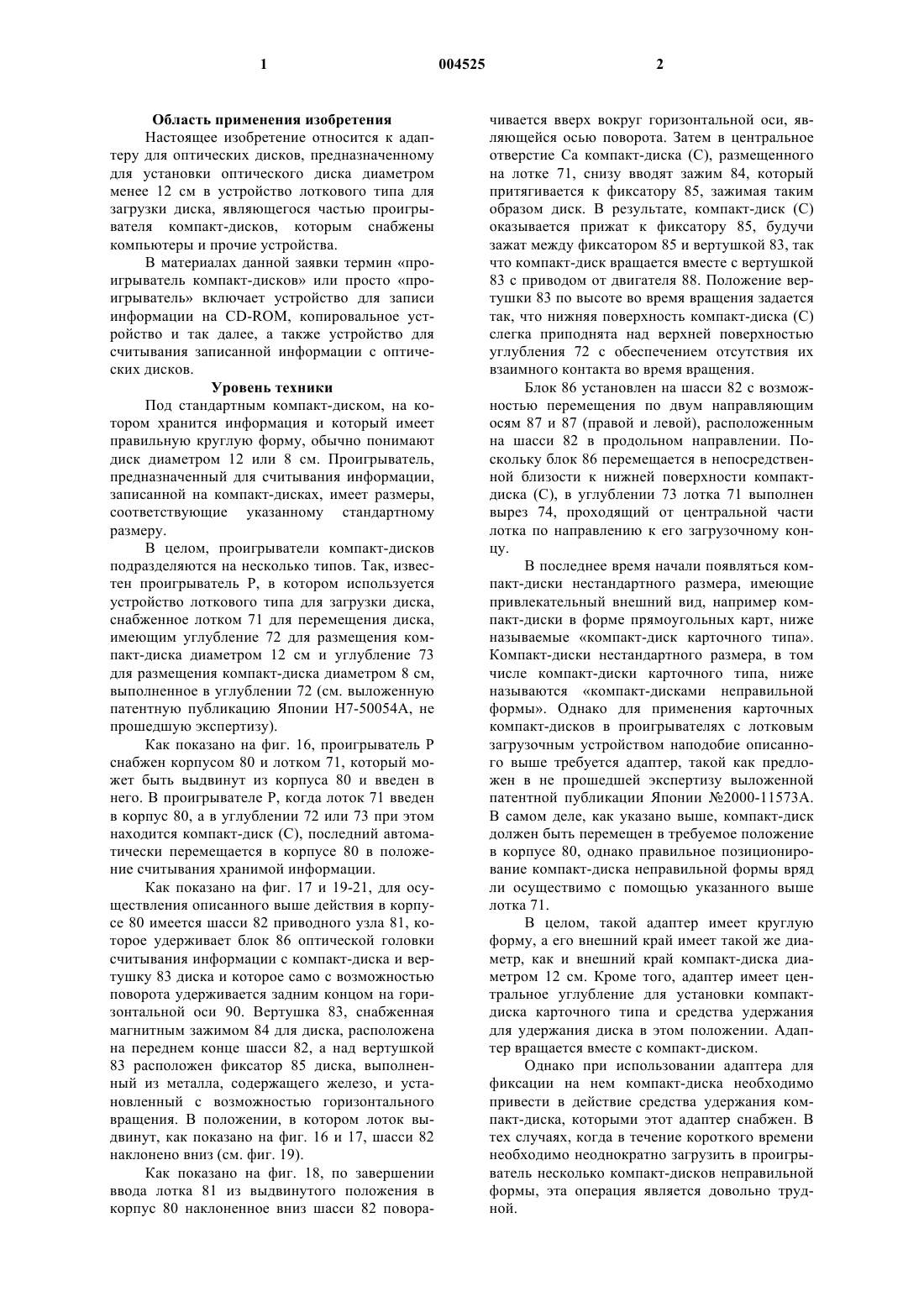

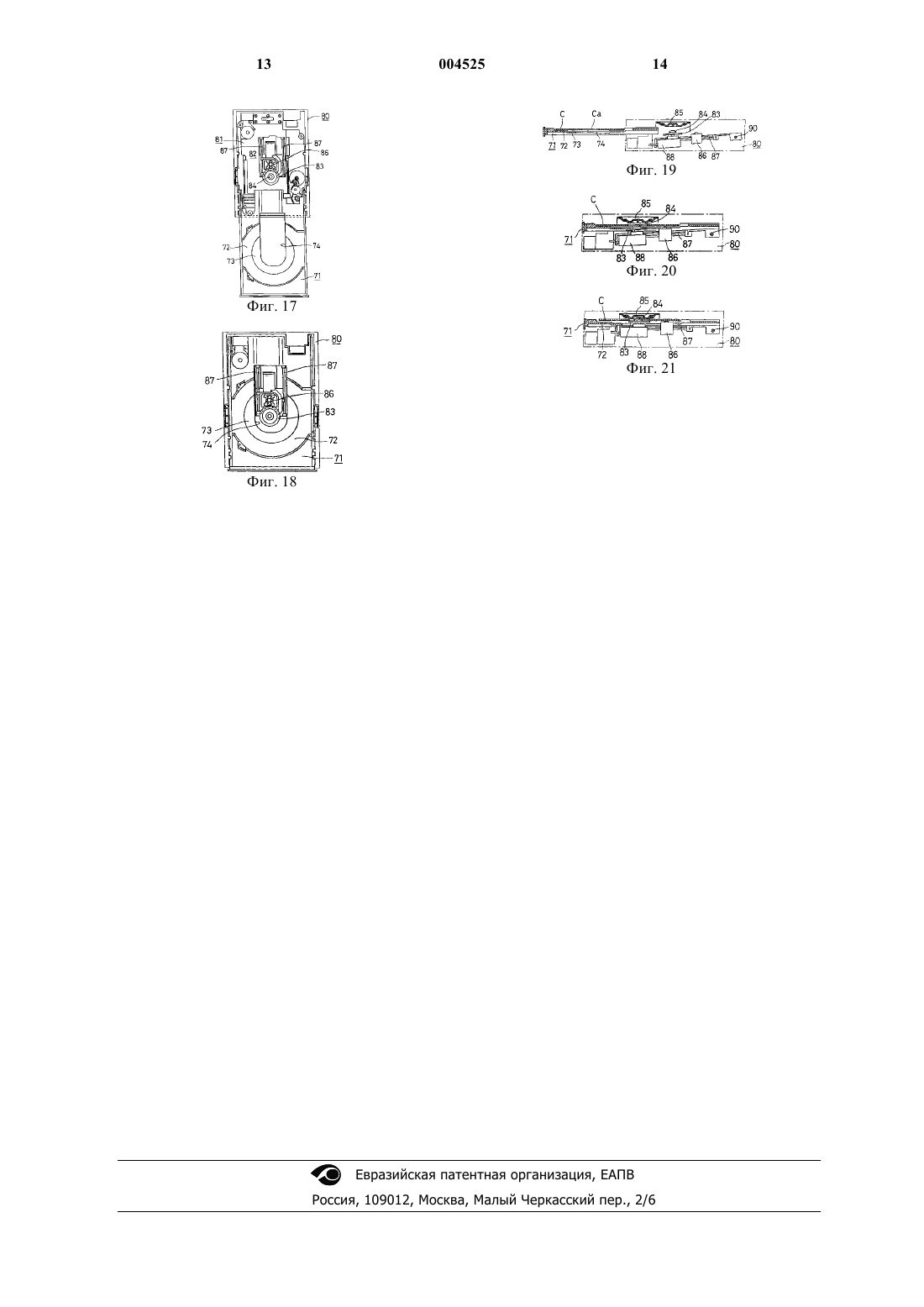

1 Область применения изобретения Настоящее изобретение относится к адаптеру для оптических дисков, предназначенному для установки оптического диска диаметром менее 12 см в устройство лоткового типа для загрузки диска, являющегося частью проигрывателя компакт-дисков, которым снабжены компьютеры и прочие устройства. В материалах данной заявки термин проигрыватель компакт-дисков или просто проигрыватель включает устройство для записи информации на CD-ROM, копировальное устройство и так далее, а также устройство для считывания записанной информации с оптических дисков. Уровень техники Под стандартным компакт-диском, на котором хранится информация и который имеет правильную круглую форму, обычно понимают диск диаметром 12 или 8 см. Проигрыватель,предназначенный для считывания информации,записанной на компакт-дисках, имеет размеры,соответствующие указанному стандартному размеру. В целом, проигрыватели компакт-дисков подразделяются на несколько типов. Так, известен проигрыватель Р, в котором используется устройство лоткового типа для загрузки диска,снабженное лотком 71 для перемещения диска,имеющим углубление 72 для размещения компакт-диска диаметром 12 см и углубление 73 для размещения компакт-диска диаметром 8 см,выполненное в углублении 72 (см. выложенную патентную публикацию Японии Н 7-50054 А, не прошедшую экспертизу). Как показано на фиг. 16, проигрыватель Р снабжен корпусом 80 и лотком 71, который может быть выдвинут из корпуса 80 и введен в него. В проигрывателе Р, когда лоток 71 введен в корпус 80, а в углублении 72 или 73 при этом находится компакт-диск (С), последний автоматически перемещается в корпусе 80 в положение считывания хранимой информации. Как показано на фиг. 17 и 19-21, для осуществления описанного выше действия в корпусе 80 имеется шасси 82 приводного узла 81, которое удерживает блок 86 оптической головки считывания информации с компакт-диска и вертушку 83 диска и которое само с возможностью поворота удерживается задним концом на горизонтальной оси 90. Вертушка 83, снабженная магнитным зажимом 84 для диска, расположена на переднем конце шасси 82, а над вертушкой 83 расположен фиксатор 85 диска, выполненный из металла, содержащего железо, и установленный с возможностью горизонтального вращения. В положении, в котором лоток выдвинут, как показано на фиг. 16 и 17, шасси 82 наклонено вниз (см. фиг. 19). Как показано на фиг. 18, по завершении ввода лотка 81 из выдвинутого положения в корпус 80 наклоненное вниз шасси 82 повора 004525 2 чивается вверх вокруг горизонтальной оси, являющейся осью поворота. Затем в центральное отверстие Са компакт-диска (С), размещенного на лотке 71, снизу вводят зажим 84, который притягивается к фиксатору 85, зажимая таким образом диск. В результате, компакт-диск (С) оказывается прижат к фиксатору 85, будучи зажат между фиксатором 85 и вертушкой 83, так что компакт-диск вращается вместе с вертушкой 83 с приводом от двигателя 88. Положение вертушки 83 по высоте во время вращения задается так, что нижняя поверхность компакт-диска (С) слегка приподнята над верхней поверхностью углубления 72 с обеспечением отсутствия их взаимного контакта во время вращения. Блок 86 установлен на шасси 82 с возможностью перемещения по двум направляющим осям 87 и 87 (правой и левой), расположенным на шасси 82 в продольном направлении. Поскольку блок 86 перемещается в непосредственной близости к нижней поверхности компактдиска (С), в углублении 73 лотка 71 выполнен вырез 74, проходящий от центральной части лотка по направлению к его загрузочному концу. В последнее время начали появляться компакт-диски нестандартного размера, имеющие привлекательный внешний вид, например компакт-диски в форме прямоугольных карт, ниже называемые компакт-диск карточного типа. Компакт-диски нестандартного размера, в том числе компакт-диски карточного типа, ниже называются компакт-дисками неправильной формы. Однако для применения карточных компакт-дисков в проигрывателях с лотковым загрузочным устройством наподобие описанного выше требуется адаптер, такой как предложен в не прошедшей экспертизу выложенной патентной публикации Японии 2000-11573 А. В самом деле, как указано выше, компакт-диск должен быть перемещен в требуемое положение в корпусе 80, однако правильное позиционирование компакт-диска неправильной формы вряд ли осуществимо с помощью указанного выше лотка 71. В целом, такой адаптер имеет круглую форму, а его внешний край имеет такой же диаметр, как и внешний край компакт-диска диаметром 12 см. Кроме того, адаптер имеет центральное углублениедля установки компактдиска карточного типа и средства удержания для удержания диска в этом положении. Адаптер вращается вместе с компакт-диском. Однако при использовании адаптера для фиксации на нем компакт-диска необходимо привести в действие средства удержания компакт-диска, которыми этот адаптер снабжен. В тех случаях, когда в течение короткого времени необходимо неоднократно загрузить в проигрыватель несколько компакт-дисков неправильной формы, эта операция является довольно трудной. 3 Есть среди адаптеров, снабженных средствами удержания, и такие, которые могут легко фиксировать компакт-диск. Однако себестоимость таких адаптеров весьма высока, в то время как в более дешевых адаптерах необходимо осуществление сложных операций по фиксации компакт-диска. Настоящее изобретение сделано, исходя из указанных выше технических предпосылок, и его цель заключается в создании адаптера для оптических дисков, способного устанавливать компакт-диск неправильной формы в заданном положении в лотке для перемещения диска путем очень простой операции, а также несложного по конструкции и простого в изготовлении. Описание изобретения Заявитель в результате исследований установил, что в проигрывателе с лотковым загрузочным устройством адаптер не обязательно должен вращаться вместе с компакт-диском,тогда как обычный адаптер для обеспечения работы с проигрывателями любого типа выполнен с возможностью крепления к компакт-диску за одно целое. Этот вывод лег в основу настоящего изобретения. Согласно настоящему изобретению адаптер для оптических дисков отличается тем, что его внешний край имеет размер, обеспечивающий возможность его установки в углублении для размещения двенадцатисантиметрового компакт-диска, выполненном в лотке для перемещения диска в проигрывателе, причем указанный адаптер имеет позиционирующее центральное отверстие, в котором устанавливается в незажатом состоянии оптический диск, уступающий по размеру двенадцатисантиметровому диску, и центр которого расположен концентрично с центром основной части. Выражение устанавливается в незажатом состоянии оптический диск, уступающий по размеру двенадцатисантиметровому диску означает, что хотя стандартный двенадцатисантиметровый диск может слегка перемещаться в радиальном направлении относительно углубления для размещения двенадцатисантиметрового компакт-диска, выполненного в лотке для перемещения диска, возможность перемещения в этом направлении в позиционирующем центральном отверстии обеспечена в той мере, в которой может быть выполнено позиционирование в положение зажатия. В соответствии с настоящим изобретением после размещения адаптера в углублении для размещения диска, выполненном в лотке для перемещения диска, оптический диск устанавливают в указанное отверстие адаптера, а затем лоток вставляют в корпус, при этом оптический диск правильно устанавливается в корпусе в положение зажатия, и таким образом безусловно обеспечена возможность зажатия этого диска. 4 Позиционирующее центральное отверстие может иметь конфигурацию, соответствующую оптическому диску неправильной формы, или форму правильного круга, и при этом слегка превышать максимальный диаметр оптического диска неправильной формы. В том случае, когда установлена относительно высокая скорость перемещения лотка,оптический диск, без зажатия установленный в позиционирующем центральном отверстии в форме правильного круга, может соскользнуть поверх адаптера во время введения лотка в корпус. Для преодоления этой проблемы, по меньшей мере, высота внутреннего края адаптера предпочтительно превышает толщину (1,2 мм) оптического диска. В том случае, когда толщина адаптера увеличена, сам адаптер на верхней поверхности имеет углубление для обеспечения относительного прохождения фиксатора диска, имеющегося в проигрывателе, а на нижней поверхности средства предотвращения вращения, предназначенные для предотвращения вращения адаптера относительно лотка и выполненные с возможностью вхождения в контакт с двумя противоположными внутренними кромками выреза лотка. В том случае, когда оптический диск имеет малые размеры, а лоток имеет углубление для размещения компакт-диска диаметром 8 см,оптический диск может попасть под адаптер. Для решения этой проблемы на нижней поверхности углубления для прохождения фиксатора диска адаптер предпочтительно имеет стопорный выступ для предотвращения перемещения оптического диска. Чтобы этот выступ не мешал перемещению блока оптической головки считывания информации с компакт-диска необходимо, чтобы адаптер поддерживался в положении,в котором его задний конец приподнят над нижней поверхностью углубления для размещения компакт-диска. Для этого предназначен кулачок, который входит в контакт с приводным узлом для удержания указанного блока оптической головки и вертушки и который этот узел,перемещаясь, толкает вверх, обеспечивая тем самым указанный подъем заднего конца адаптера. Кулачок может входить в контакт с верхней поверхностью шасси приводного узла или с верхней поверхностью направляющего стержня блока оптической головки считывания информации с компакт-диска. В том случае, когда оптический диск копируют на автоматическом копировальном устройстве, а часть адаптера приподнята, вибрация рычажного приводного узла для перемещения оптического диска может вызвать вхождение адаптера в резонанс или его поперечную вибрацию, следствием чего могут стать повреждения оптического диска или внутренних частей проигрывателя, поэтому необходимы средства пре 5 дотвращения таких резонанса и вибрации. Для этого целесообразно, чтобы основная часть адаптера содержала нижнюю половину, прикрепляемую к лотку для перемещения диска, и верхнюю половину, присоединенную к нижней передним концом на шарнире. В этом случае нижняя половина имеет позиционирующее центральное отверстие, в котором без зажатия устанавливается оптический диск, уступающий по размеру восьмисантиметровому оптическому диску, и вырез, который является продолжением указанного отверстия и который предназначен для обеспечения перемещения блока оптической головки считывания информации с компакт-диска, а верхняя половина имеет углубление для прохождения фиксатора диска, стопорный выступ для предотвращения перемещения оптического диска и кулачок, входящий в контакт с приводным узлом. При перемещении вверх приводного узла верхняя половина устанавливается в положении, в котором ее задний конец приподнят над нижней половиной с поворотом вокруг шарнирной оси. Краткое описание чертежей Фиг. 1 изображает вид сверху, иллюстрирующий положение, в котором предлагаемый адаптер для оптических дисков, соответствующий первому варианту выполнения, расположен на лотке для перемещения диска, выдвинутом из проигрывателя; фиг. 2 - вид адаптера сверху; фиг. 3 - разрез по линии II-II на фиг. 2; фиг. 4 схематически иллюстрирует прохождение адаптера под фиксатором диска; фиг. 5 - общий вид с частичным разрезом в состоянии непосредственно перед подъемом заднего конца адаптера; фиг. 6 - общий вид с частичным разрезом в состоянии, в котором задний конец адаптера приподнят; фиг. 7 - вид сверху второго варианта выполнения предлагаемого адаптера; фиг. 8 - разрез по линии V-V на фиг. 7; фиг. 9 - вид сверху третьего варианта выполнения предлагаемого адаптера; фиг. 10 - разрез по линии VI-VI на фиг. 9; фиг. 11 - вид сверху четвертого варианта выполнения предлагаемого адаптера; фиг. 12 - разрез по линии VII-VII на фиг. 11; фиг. 13 - вид сверху пятого варианта выполнения предлагаемого адаптера; фиг. 14 - разрез по линии VIII-VIII на фиг. 13; фиг. 15 - разрез по линии IX-IX на фиг. 13; фиг. 16 - вид в аксонометрии проигрывателя, в котором используется устройство для загрузки дисков лоткового типа; фиг. 17 - вид сверху в состоянии, в котором лоток такого проигрывателя выдвинут из корпуса; фиг. 18 - вид сверху в состоянии, в котором лоток такого проигрывателя вставлен в корпус; 6 фиг. 19 - общий вид с частичным разрезом в состоянии, в котором лоток такого проигрывателя выдвинут из корпуса; фиг. 20 - общий вид с частичным разрезом непосредственно перед подъемом зажима для диска в положение, в котором лоток вставлен в корпус; фиг. 21 изображает общий вид с частичным разрезом, в положении зажатия. Лучший способ осуществления изобретения Ниже настоящее изобретение описано со ссылками на приложенные чертежи. Фиг. 1-6 изображают адаптер 1 для оптических дисков, соответствующий первому варианту выполнения настоящего изобретения. Основная часть 1 а адаптера выполнена из синтетической смолы, и ее внешний край имеет такой же размер, что и внешний край двенадцатисантиметрового компакт-диска. В центре основной части адаптера выполнено позиционирующее центральное отверстие 2 в форме правильного круга для удержания в незажатом состоянии компакт-диска (С 1) неправильной формы, а именно квадратного, диагональ которого имеет длину примерно 8 см. Центры отверстия 2 и части 1 а адаптера расположены концентрично. На нижней поверхности адаптера 1 имеется предотвращающий вращение выступ 3, устанавливаемый в вырезе 74 лотка 71 для перемещения диска. Выступ 3 выполнен так, что две его стороны входят в контакт с внутренними кромками выреза 74, а нижняя часть 3 а указанного выступа может служить для предотвращения перемещения оптического диска. Когда приводной узел 81 проигрывателя Р компакт-дисков, имеющий блок 86 оптической головки считывания информации с компактдиска и вертушку 83 для диска, перемещается вверх, кулачок 5 входит в контакт с верхней поверхностью шасси 82 узла 81. Таким образом,задний конец части 1 а адаптера оказывается поднят над нижней поверхностью углубления 72 для размещения диска диаметром 12 см. Хотя в проигрывателе Р кулачок 5 имеется только с правой стороны, в других проигрывателях Р кулачки 5 могут быть расположены с обеих сторон. В этом варианте выполнения толщина части 1 а адаптера составляет 2,5 мм, толщина выступа 3 составляет 3 мм, а глубина углубления 4 для прохождения фиксатора диска составляет 1,0 мм. Ниже приведено описание использования вышеописанного адаптера 1 и его работы в проигрывателе 80. Как показано на фиг. 1, сначала из корпуса 80 выдвигают лоток 71. Затем адаптер 1 помещают в углубление 72 лотка 71, так что выступ 3 на нижней поверхности адаптера входит в вырез 74 лотка 71. После этого в отверстие 2 адаптера 1 устанавливают компактдиск (С 1). Таким образом компакт-диск (С 1) неправильной формы устанавливается в адапте 7 ре 1 в требуемом положении, а именно, по существу в углублении 73 для размещения компакт-диска диаметром 8 см. При введении лотка 71 в корпус 80 адаптер 1 проходит под фиксатором 85 в корпусе 80. Несмотря на то, что адаптер 1 имеет определенную толщину, он может быть перемещен в направлении задней части корпуса 80 без вхождения в контакт с фиксатором 85 благодаря наличию углубления 4 для прохождения фиксатора диска. Когда лоток 71 располагается в заданном заднем положении, снизу в центральное отверстие 10 компакт-диска неправильной формы вставляется зажим 84, как показано на фиг. 1921. Кроме того, зажим 84 притягивается к фиксатору 85, и следовательно, компакт-диск (С 1) прижимается к фиксатору 85. Таким образом,компакт-диск (С 1) удерживается фиксатором 85 и вертушкой 83, располагаясь между ними. Далее, при перемещении вверх зажима 84,а именно при перемещении вверх шасси 82 узла 81, кулачок 5 входит в контакт с верхней поверхностью шасси 82. Вследствие этого задний конец части 1 а адаптера поддерживается в состоянии, в котором этот конец приподнят над нижней поверхностью углубления 72. Следовательно, как показано на фиг. 6, задний конец части 1 а адаптера расположен над верхней поверхностью блока 86, который в результате этого имеет возможность беспрепятственного перемещения. Кроме того, компакт-диск (С 1) неправильной формы, который и по завершении перемещения лотка 71 по инерции продолжает перемещение из исходного положения, непосредственно перед подъемом заднего конца адаптера ударяется о стопорный выступ 3 а для предотвращения перемещения оптического диска. Это предотвращает перемещение компакт-диска,обусловленное его инерцией, и его попадание под адаптер. В результате этого компакт-диск может удерживаться в заданном положении, в котором может быть надлежащим образом выполнен его захват. Фиг. 7 и 8 изображают адаптер 11 для оптических дисков, соответствующий второму варианту выполнения настоящего изобретения. Этот адаптер отличается от адаптера, соответствующего первому варианту выполнения, следующим. В адаптере 1, соответствующем первому варианту выполнения, кулачок 5, расположенный на его нижней поверхности, входит в контакт с верхней поверхностью шасси 82 узла 81. В адаптере 11, соответствующем второму варианту выполнения, кулачок 15, расположенный на его нижней поверхности, входит в контакт с направляющим стержнем 87 блока 86. Другие части второго варианта выполнения полностью аналогичны соответствующим частям первого варианта выполнения. Следовательно, соответствующие части второго варианта выполнения имеют номера 8 позиций, аналогичные номерам позиций адаптера 1 по первому варианту выполнения, и подробное описание использования адаптера проигрывателя 80 и его работы не приведено, так как они примерно аналогичны использованию и работе адаптера по первому варианту выполнения. Фиг. 9 и 10 изображают адаптер 21, соответствующий третьему варианту выполнения. Внешний край основной части 21 а адаптера имеет такой же размер, что и внешний край двенадцатисантиметрового компакт-диска, а диаметр позиционирующего центрального отверстия для компакт-диска (С 2) неправильной формы составляет 104 мм, так как адаптер предназначен для использования компакт-диска неправильной формы карточного типа с диагональю длиной 103 мм. Такой компакт-диск (С 2) размещается на дне углубления 72 для размещения двенадцатисантиметрового компактдиска в лотке 71. Иными словами, компакт-диск расположен по существу на одном уровне с основной частью 21 а адаптера, так что попадание компакт-диска (С 2) под адаптер маловероятно в отличие от вышеописанного случая, когда квадратный компакт-диск (С 1) неправильной формы расположен в углублении 73 для размещения компакт-дисков диаметром 8 см. Однако, для надежности предотвращающий вращение выступ 3 имеет такую толщину, что его нижняя передняя поверхность может также служить стопором для предотвращения перемещения оптического диска. На верхней поверхности выступа 3 расположено углубление 4 для прохождения фиксатора диска. Фиг. 11 и 12 изображают адаптер 31, соответствующий четвертому варианту выполнения. Его толщина равна толщине компакт-диска (С 3) неправильной формы и составляет 1,2 мм, при этом внутренний диаметр отверстия 32 в форме правильного круга, предназначенного для позиционирования этого компакт-диска, составляет 104 мм. Адаптер 31, соответствующий этому варианту выполнения, может использоваться для таких компакт-дисков нестандартного размера, как компакт-диски в форме правильного круга, размер которого не позволяет установить этот диск в углубление 73 для размещения компакт-диска диаметром 8 см лотка 71, или некруглые компакт-диски (С 3) карточного типа с закругленными углами, поскольку такие компакт-диски благодаря своей конфигурации не могут совершить никакого перемещения поверх адаптера даже тогда, когда лоток 71 перемещается с большой скоростью. Фиг. 13-15 изображают адаптер 41, который соответствует пятому варианту выполнения и который предпочтительно может использоваться для автоматического копировального устройства (множительного аппарата). Основная часть 46 адаптера включает нижнюю половину 47, прикрепляемую к лотку 71, и верхнюю 9 половину 48, расположенную на нижней половине 47 и присоединенную к ее переднему концу своим передним концом с помощью шарнира 49. Нижняя половина 47 имеет позиционирующее центральное отверстие 42, в которое может быть вставлен без зажатия оптический диск (С 1), уступающий по размеру восьмисантиметровому оптическому диску, и вырез 43, являющийся продолжением отверстия 42, для обеспечения возможности перемещения блока 86. Диаметр внешнего края адаптера составляет 12 см. Верхняя половина 48, диаметр внешнего края которой превышает внутренний диаметр нижней половины 47, имеет углубление 44 для прохождения фиксатора диска и расположенный на ее заднем конце стопорный выступ 44 а для предотвращения перемещения оптического диска. Кроме того, на нижней поверхности выступа 44 а имеется кулачок 45, входящий в контакт с шасси 82 узла 81. В отличие от адаптеров 1, 11, 21 и 31, соответствующих первому, второму, третьему и четвертому вариантам выполнения, в адаптере 41, соответствующем пятому варианту, нижняя половина 47 заранее прикреплена к верхней поверхности углубления 72 лотка 71 способом,который нет необходимости конкретизировать,например приклеена к углублению 72 с помощью двухсторонней липкой ленты или прикреплена винтом. Возможна также установка выступа, размещенного на нижней поверхности нижней половины 47 в установочном отверстии,выполненном в углублении 72. Поскольку в адаптере 41, соответствующем пятому варианту выполнения, верхняя половина 48 соединена с нижней половиной 47, прикрепленной к верхней поверхности углубления 72, а их передние концы соединены друг с другом на шарнире, адаптер 41 в положении, в котором задний конец верхней половины поднят с помощью кулачка 45 под действием шасси 82 узла 81, не будет входить в резонанс и/или вызывать поперечные колебания диска даже при передаче на автоматическое копировальное устройство вибрации от рычажного приводного узла для перемещения компакт-дисков. Следовательно, повреждения компакт-диска и/или внутренних частей проигрывателя, которые могли бы быть вызваны непредвиденным контактом адаптера с вращающимся компакт-диском, надежно предотвращены. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Адаптер для оптических дисков, внешний край которого имеет размер, обеспечивающий возможность установки адаптера в углублении (72) для размещения двенадцатисантиметрового компакт-диска, выполненном в лотке(71) для перемещения диска в проигрывателе (Р) компакт-дисков, причем указанный адаптер имеет позиционирующее центральное отверстие(2, 22, 32, 42), в котором устанавливается в незажатом состоянии оптический диск, уступающий по размеру двенадцатисантиметровому диску, и центр которого расположен концентрично с центром основной части (1 а) адаптера,углубление (4), расположенное на верхней поверхности и предназначенное для обеспечения относительного прохождения фиксатора(85) диска, имеющегося в проигрывателе (Р) компакт-дисков, средства (3) предотвращения вращения, расположенные на нижней поверхности и предназначенные для предотвращения вращения адаптера относительно лотка (71) для перемещения диска,стопорный выступ (3 а) для предотвращения перемещения оптического диска, расположенный на нижней поверхности углубления (4) для прохождения фиксатора диска, и кулачок(81), удерживающим блок (86) оптической головки считывания информации с компакт-диска и вертушку (83) для диска, при этом при подъеме приводного узла (81) адаптер поддерживается в положении, в котором его дальняя область(1 а) приподнята над нижней поверхностью углубления (72) для размещения двенадцатисантиметрового компакт-диска. 2. Адаптер по п.1, в котором кулачок (5) входит в контакт с верхней поверхностью шасси(82) приводного узла (81). 3. Адаптер по п.1, в котором кулачок (5) входит в контакт с верхней поверхностью направляющего стержня (87) блока оптической головки считывания информации с компактдиска. 4. Адаптер для оптических дисков, внешний край которого имеет размер, обеспечивающий возможность установки адаптера в углублении (72) для размещения двенадцатисантиметрового компакт-диска, выполненном в лотке(71) для перемещения диска в проигрывателе (Р) компакт-дисков, причем указанный адаптер имеет позиционирующее центральное отверстие(2, 22, 32, 42), в котором устанавливается в незажатом состоянии оптический диск, уступающий по размеру двенадцатисантиметровому диску, и центр которого расположен концентрично с центром основной части (1 а) адаптера,а основная часть (46) адаптера содержит нижнюю половину (47), прикрепляемую к лотку(47) передним концом на шарнире (49), причем нижняя половина (47) имеет позиционирующее центральное отверстие (42), в котором без зажатия устанавливается оптический диск (С 1), уступающий по размеру восьмисантиметровому оптическому диску, и вырез (43), который является продолжением центрального отверстия (42) и который предназначен для обеспечения перемещения блока (86) оптической головки считывания информации с компакт-диска, а верхняя 11 половина (48) имеет углубление (44) для прохождения фиксатора диска, стопорный выступ(44 а) для предотвращения перемещения оптиче 004525
