Ленточное печатающее устройство

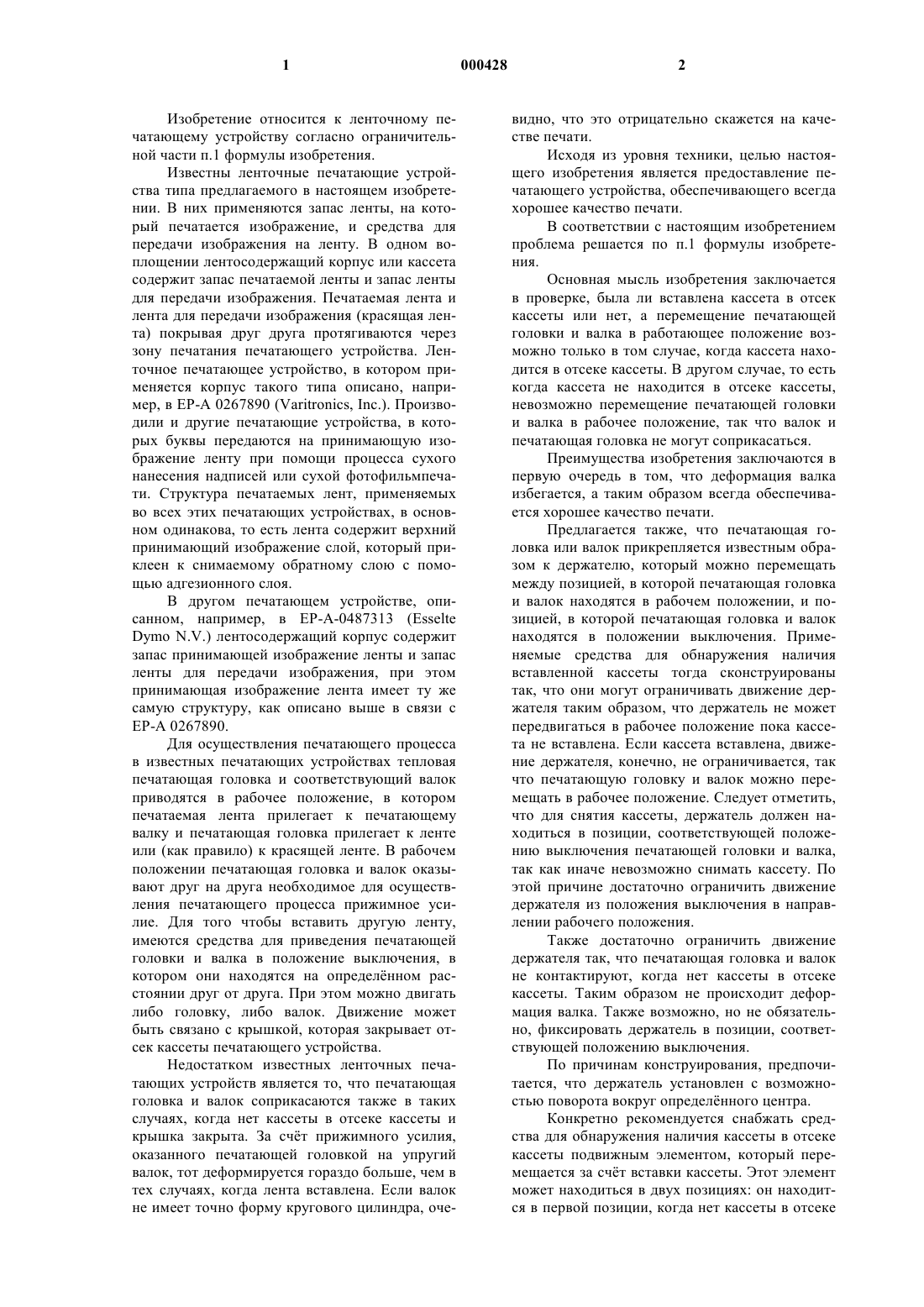

1 Изобретение относится к ленточному печатающему устройству согласно ограничительной части п.1 формулы изобретения. Известны ленточные печатающие устройства типа предлагаемого в настоящем изобретении. В них применяются запас ленты, на который печатается изображение, и средства для передачи изображения на ленту. В одном воплощении лентосодержащий корпус или кассета содержит запас печатаемой ленты и запас ленты для передачи изображения. Печатаемая лента и лента для передачи изображения (красящая лента) покрывая друг друга протягиваются через зону печатания печатающего устройства. Ленточное печатающее устройство, в котором применяется корпус такого типа описано, например, в ЕР-А 0267890 (Varitronics, Inc.). Производили и другие печатающие устройства, в которых буквы передаются на принимающую изображение ленту при помощи процесса сухого нанесения надписей или сухой фотофильмпечати. Структура печатаемых лент, применяемых во всех этих печатающих устройствах, в основном одинакова, то есть лента содержит верхний принимающий изображение слой, который приклеен к снимаемому обратному слою с помощью адгезионного слоя. В другом печатающем устройстве, описанном, например, в ЕР-А-0487313 (EsselteDymo N.V.) лентосодержащий корпус содержит запас принимающей изображение ленты и запас ленты для передачи изображения, при этом принимающая изображение лента имеет ту же самую структуру, как описано выше в связи с ЕР-А 0267890. Для осуществления печатающего процесса в известных печатающих устройствах тепловая печатающая головка и соответствующий валок приводятся в рабочее положение, в котором печатаемая лента прилегает к печатающему валку и печатающая головка прилегает к ленте или (как правило) к красящей ленте. В рабочем положении печатающая головка и валок оказывают друг на друга необходимое для осуществления печатающего процесса прижимное усилие. Для того чтобы вставить другую ленту,имеются средства для приведения печатающей головки и валка в положение выключения, в котором они находятся на определнном расстоянии друг от друга. При этом можно двигать либо головку, либо валок. Движение может быть связано с крышкой, которая закрывает отсек кассеты печатающего устройства. Недостатком известных ленточных печатающих устройств является то, что печатающая головка и валок соприкасаются также в таких случаях, когда нет кассеты в отсеке кассеты и крышка закрыта. За счт прижимного усилия,оказанного печатающей головкой на упругий валок, тот деформируется гораздо больше, чем в тех случаях, когда лента вставлена. Если валок не имеет точно форму кругового цилиндра, оче 000428 2 видно, что это отрицательно скажется на качестве печати. Исходя из уровня техники, целью настоящего изобретения является предоставление печатающего устройства, обеспечивающего всегда хорошее качество печати. В соответствии с настоящим изобретением проблема решается по п.1 формулы изобретения. Основная мысль изобретения заключается в проверке, была ли вставлена кассета в отсек кассеты или нет, а перемещение печатающей головки и валка в работающее положение возможно только в том случае, когда кассета находится в отсеке кассеты. В другом случае, то есть когда кассета не находится в отсеке кассеты,невозможно перемещение печатающей головки и валка в рабочее положение, так что валок и печатающая головка не могут соприкасаться. Преимущества изобретения заключаются в первую очередь в том, что деформация валка избегается, а таким образом всегда обеспечивается хорошее качество печати. Предлагается также, что печатающая головка или валок прикрепляется известным образом к держателю, который можно перемещать между позицией, в которой печатающая головка и валок находятся в рабочем положении, и позицией, в которой печатающая головка и валок находятся в положении выключения. Применяемые средства для обнаружения наличия вставленной кассеты тогда сконструированы так, что они могут ограничивать движение держателя таким образом, что держатель не может передвигаться в рабочее положение пока кассета не вставлена. Если кассета вставлена, движение держателя, конечно, не ограничивается, так что печатающую головку и валок можно перемещать в рабочее положение. Следует отметить,что для снятия кассеты, держатель должен находиться в позиции, соответствующей положению выключения печатающей головки и валка,так как иначе невозможно снимать кассету. По этой причине достаточно ограничить движение держателя из положения выключения в направлении рабочего положения. Также достаточно ограничить движение держателя так, что печатающая головка и валок не контактируют, когда нет кассеты в отсеке кассеты. Таким образом не происходит деформация валка. Также возможно, но не обязательно, фиксировать держатель в позиции, соответствующей положению выключения. По причинам конструирования, предпочитается, что держатель установлен с возможностью поворота вокруг определнного центра. Конкретно рекомендуется снабжать средства для обнаружения наличия кассеты в отсеке кассеты подвижным элементом, который перемещается за счт вставки кассеты. Этот элемент может находиться в двух позициях: он находится в первой позиции, когда нет кассеты в отсеке 3 кассеты; печатающая головка и валок не могут находиться в рабочем положении. А когда кассета правильно вставляется, элемент перемещается во вторую позицию, так что возможно перемещение печатающей головки и валка в рабочее положение. Как правило, элемент может перемещаться или вращаться. Для того чтобы обеспечить, чтобы элемент перемещался при отсутствии кассеты в необходимую позицию, в которой ограничивается движение держателя, можно использовать пружину. Для пригонки элемента во вставленную кассету, кассета может обладать отверстием или выемкой. В этом случае подвижный элемент имеет головку, соответствующую отверстию или выемке. Так как элемент и кассета имеют контакт,необходимо, чтобы элемент (отчасти) находился в отсеке кассеты. Остальные части механизма,как, например, подвижный держатель печатающей головки или ролик противодавления, как правило, находятся не в отсеке кассеты, а на другой стороне основной плиты. Поэтому элемент предпочтительно проникает в отверстие в основной плите. При этом элемент может находиться в направляющих. Предпочтительно, если печатающая головка (печатающий валок) и крышка связаны с помощью пружины, первый конец которой связан с печатающей головкой (печатающем валком), а второй конец с крышкой, по меньше мере, когда крышка закрыта. Пружина обеспечивает перемещение печатающей головки (или печатающего валка) в рабочее положение, так что оказывается необходимое для печатания усилие; если,однако, кассета не вставлена, средства для обнаружения наличия кассеты в отсеке кассеты ограничивают движение держателя печатающей головки (печатающего валка), так что они не могут перемещаться в рабочее положение. Печатающее устройство может быть снабжено также установленным с возможностью поворота элементом, который соединн со вторым концом пружины, и который прилегает к крышке, когда крышка закрыта. Закрывающее движение крышки, таким образом, приводит поворотный элемент во вращение, так что второй конец пружины вместе с ним движется и образуется усилие, необходимое для перемещения печатающей головки (печатающего валка) в рабочее положение. Достаточно, что поворотный элемент только касается крышки, когда крышка почти закрыта. Нет необходимости в том, что они постоянно связаны. Изображение также содержит следующую комбинацию: ленточное печатающее устройство по одному из пп.1-12 и кассета, находящаяся в отсеке кассеты или вставляемая в отсек кассеты,которая взаимодействует с средствами для обнаружения наличия кассеты, так что перемещение печатающей головки и печатающего валка в 4 рабочее положение возможно только в том случае, когда кассета вставлена в отсеке кассеты. Принцип работы настоящего изобретения и его практическое применение объясняются на примерах при помощи приложенных чертежей. На фиг. 1 изображено ленточное печатающее устройство, кассета вставлена; на фиг. 2 - печатающая головка, находящаяся в контакте с печатающим валком; на фиг. 3 - механизм закрепления печатающей головки; на фиг. 4 - зафиксированный механизм закрепления печатающей головки; на фиг. 5 - фиксирующий механизм при отсутствии кассеты; на фиг. 6 - фиксирующий механизм при наличии кассеты; на фиг. 7 - ленточное печатающее устройство согласно второму воплощению изобретения; на фиг. 8 - сечение А - А на фиг. 7; на фиг. 9 - сечение В - В на фиг. 7; на фиг. 10 - ленточное печатающее устройство согласно второму воплощению изобретения, кассета вставлена; на фиг. 11 - сечение А - А на фиг. 10; на фиг. 12 - сечение В - В на фиг. 10. Фиг. 1 - вид сверху на отсек кассеты печатающего устройства. Отсек кассеты изображн пунктирной линией 2. Он заключает в себе держатель 4 (тепловой) печатающей головки 32 и печатающий валок 6, которые взаимодействуют и известным образом определяют зону печатания Р. Держатель 4 печатающей головки 32 установлен с возможностью поворота вокруг центра вращения 8, так что печатающая головка 32 может перемещаться к валку таким образом, что они соприкасаются, и от валка, для того, чтобы снять и заменить кассету 10. Вставленная в отсек 2 кассета означается цифрой 10. Кассета 10 содержит запасную катушку 12 с печатаемой лентой 14, которая состоит из принимающего изображение слоя, который приклеен к обратному слою при помощи адгезионного слоя. Печатаемая лента 14 протягивается через кассету с помощью направляющего механизма (не изображено) и проходит зону печатания Р, выходит из кассеты у выпускного отверстия О и перемещается к месту резания С. Кассета содержит также катушку с запасом красящей ленты 16 и мотальную катушка для наматывания красящей ленты 18. Красящая лента 20 протягивается через зону печатания и наматывается на мотальную катушку. Печатаемая лента 14 вместе с красящей лентой 20 протягивается через зону печатания Р, при этом принимающий изображение слой печатаемой ленты и красящая лента соприкасаются. В ленточном печатающем устройстве, показанном на фиг. 1, печатающий валок приводится в действие так, что он вращается и таким образом во время печатающего процесса протя 5 гивает ленту 14 через зону печатания Р. При этом изображение печатается на ленту и она протягивается от зоны печатания Р к зоне резания С. Зона резания С размещается в стенке кассеты 10 около зоны печатания Р. Так как лента 14 вытягивается из кассеты 10 за счт действия печатающего валка, нет необходимости в механизме для протягивания ленты; зона резания С размещается около зоны печатания Р. Цифра 22 относится к той части стенки кассеты 10, которая определяет зону резания С. В этой части 22 стенки находится щель 24. Печатаемая лента протягивается от зоны печатания Р к зоне резания С, где она опирается на противоположные части стенки с той и другой стороны щели 24. В состав ленточного печатающего устройства входит режущий механизм 26. Режущий механизм 26 содержит держатель 28 лезвия, в котором находится лезвие 30. Лезвие 30 перерезает ленту 14 и потом поступает в щель 24. На фиг. 1 режущий механизм показан в положении,в котором он готов к резанию, то есть лезвие 30 находится на расстоянии от ленты 14. Таким образом избегается, чтобы свободная передняя часть ленты при прохождении через зону С резания запутывалась или отклонялась. На фиг. 2 виден недостаток известных ленточных печатающих устройств. Если нет кассеты в отсеке 2 кассеты, то есть лента 14 не находится между печатающей головкой 32 и печатающим валком 6, печатающая головка прижимается к изготовленному из упругого материла,например резины, печатающему валку, так что тот может невозвратимо деформироваться. В результате этого качество печатания ухудшается за счт некругового, деформированного печатающего валка. Если кассета 10 вставлена и лента 14 находится между печатающей головкой 32 и валком 6, прижимное усилие за счт относительной жсткости ленты распределяется на большей площади; невозможен контакт печатающего валка с возможными резкими кромками печатающей головки, таким образом деформация валка 6 избегается. На фиг. 3 изображн вид снизу (по отношению к фиг. 1) на держатель 4 печатающей головки 32. Его можно известным образом поворачивать вокруг центра вращения 8 между позицией 34 и позицией 36. В первой позиции 34 (пунктирная линия) держатель 4 печатающей головки 32 позиционирован так, что печатающая головка 32 находится на расстоянии от печатающего валка 6. Во второй позиции 36(сплошная линия), т.е. в позиции печатания,держатель 4 поворачивается в направлении стрелки 40 (по часовой стрелке) так, что печатающая головка 32 прилегает к печатающему валку 6. Прижимное усилие возникает за счт действия пружины 38, которая размещается на противоположном печатающей головки конце двуплечного держателя 4. Поворот держателя 4 6 осуществляется, как правило, за счт движения открываемой крышки 55, отсека 2 кассеты 10,которая взаимодействует с держателем 4 тепловой печатающей головки 32, так что держатель находится в позиции 34, когда крышка открыта,а когда крышка закрыта, он находится в позиции 36. Такой механизм описывается в ЕР-А 0487313. Делается ссылка на содержание этого патента и оно включается в данную заявку. Следует отметить, что плечо держателя 4 печатающей головки 32 находится на чертеже справа от центра вращения 8 и размещается под отсеком кассеты 2 печатающего устройства и поэтому он не виден на фиг. 1 - он закрыт полом отсека кассеты 2. На фиг. 4 показан тот же самый вид на держатель 4 печатающей головки 32, как на фиг. 3. Но имеется ещ останов 46 держателя 4 печатающей головки 32, к которому прилегает держатель 4 в области его правого, противоположного печатающей головке плеча. Останов 46 предотвращает то, что держатель 4 под воздействием пружины 38 перемещается в позицию 36. Он находится в позиции 42, в которой печатающая головка 32 находится на расстоянии от печатающего валка 6, так что не происходит деформации валка. Позиция 42 может, по меньшей мере, приблизительно совпадать с позицией 34, но она может также соответствовать углу держателя, который определяет позицию между позициями 34 и 36, если печатающая головка 32 не прилегает к печатающему валку 6. На фиг. 5 показан вид сбоку на останов 46 держателя печатающей головки. Видно, что он имеет U-образную форму. Более короткое правое плечо останова 46 ограничивает поворачивающее движение держателя 4 печатающей головки 32, а второе, левое, также вертикально ориентированное плечо проникает через основную плиту 48. Основная плита 48 представляет собой основную плиту отсека 2 кассеты. На верхнем находящемся внутри отсека кассеты конце второго, левого плеча U-образного останова 46 находится головка в виде цилиндра 50. Она обладает круглым кольцеобразным выступом 51, который находится на определнном расстоянии от торцевого конца второго плеча останова. Выступ 51 применяется в качестве упора для винтовой пружины, которая находится на втором плече останова и второй конец которой размещается на основной плите. Останов 46 держателя 4 печатающей головки 32 может перемещаться в вертикальном направлении по отношению к плите, в которую он проникает. На фиг. 5 останов 46 держателя 4 печатающей головки 32 прилегает к держателю 4, так что тот находится в позиции, соответствующей позиции 42 на фиг. 4. На фиг. 6 кассета 10 находится в отсеке 2 кассеты. Она обладает выемкой 53, в которой находится головка 50 левой части останова 46 держателя печатающей головки. Так как выемка 7 направляет головку 50 с обеих сторон, невозможна вставка неправильных кассет 10. Так как выступ 51 прилегает к кассете, он толкается вниз к основной плите 48. Так останов 46 перемещен вертикально вниз (по отношению к фиг. 5), так что винтовая пружина сжимается и первое более короткое плечо останова находится в позиции, позволяющей перемещение держателя 4 печатающей головки между позициями 34 и 36. Так как кассета вставлена, головка 32 может прижиматься к валку 6. Движение поворота держателя (например, за счт движения крышки отсека кассеты или рычага) может происходить как показано на фиг. 3. После снятия кассеты 10 винтовая пружина 52 толкает останов 46 в позицию 42, показанную на фиг. 5, так что невозможен контакт валка 6 с печатающей головкой 32. На фиг. 7-10 показано второе воплощение изобретения. Для упрощения компоненты обозначаются теми же самыми цифрами, как на предыдущих фигурах. На фиг. 7 кассета 10 не вставлена. Печатающая головка 32 закреплена к первому плечу держателя 4, который может поворачиваться в вертикальном направлении вокруг центра вращения 8. Второе плечо держателя, противоположное первому плечу (с печатающей головкой 32), показано внизу на фиг. 7. Плечо соединено с первым (левым) концом пружины 38, второй конец которой соединен с установленным с возможностью поворота элементом 57. Элемент 57 обладает осью вращения, которая проходит вертикально в плоскости чертежа фиг. 7. Поворот элемента 57 приводит к движению второго конца пружины 38, а это оказывает воздействие на позицию держателя 4 печатающей головки 32. Элемент 57 касается крышки 55 отсека 2 кассеты, как опишется ниже в связи с фиг. 9. На фиг. 7 основная плита 48 отсека кассеты 2 изображена в открытом виде, для того чтобы показать пружину 38 и второе плечо держателя, на самом деле она закрыта. Под основной плитой видна изготовленная, как правило, из металла фундаментная плита, на которую опираются центр вращения 8 и печатающий валок 6. Основная плита 48 и фундаментная плита 59 параллельны. Важной для держателя 4 печатающей головки частью является останов 46 держателя печатающей головки, который размещен около конца второго плеча держателя 4 печатающей головки 32, и который из-за отсутствия кассеты 10 в отсеке 2 кассеты находится в позиции, в которой он касается конца второго плеча держателя 4 печатающей головки 32, так что печатающая головка остатся в положении выключения (эта позиция соответствует позиции,показанной на фиг. 4). Останов 46 держателя 4 печатающей головки 32 изображн на фиг. 8. Фиг. 8 представляет собой сечение А - А на фиг. 7. Останов 46 проходит через основную плиту 48 в отсек 2 8 кассеты и он размещн с возможностью горизонтального движения по плоскости чертежа фиг. 7. Он установлен с натяжением при помощи пружины 52, так что он находится в положении покоя, как показано на фиг. 8. Если кассета 10 вставляется, останов перемещается налево, вопреки действию пружины 52 (см. фиг. 11). На фиг. 8 также изображена крышка 55,которая покрывает отсек 2 кассеты 10. Крышка 55 установлена с возможностью поворота вокруг центра вращения 56, е нижняя часть касается поворотного элемента 57, второй конец которого соединн с пружиной 38. Элемент 57 установлен с возможностью поворота вокруг центра вращения 58, как показано на фиг. 9. Фиг. 9 представляет собой сечение А - А на фиг. 7. Движение крышки 55 (то есть движение по последним угловым градусам перед закрытием крышки) приводит к тому, что она касается элемента 57, вследствие чего элемент 57 вращается, так что пружина 38 удлинена, когда крышка закрыта, и расслаблена, когда крышка открыта. На фиг. 9 показано, что второе плечо держателя 4 печатающей головки 32 и останов 46 держателя печатающей головки соприкасаются, так что печатающая головка 32 не может перемещаться в рабочее положение, хотя крышка 55 закрыта. Цифра 60 относится к боковым стенкам отсека 2 кассеты 10. На фиг. 10 изображено то же самое устройство, как на фиг. 7, отличие от фиг. 7 заключается только в том, что кассета вставлена. Вставленная кассета 10 толкает останов 46 вниз. Так как крышка 55 закрыта, печатающая головка 32 и валок 6 находятся в рабочем положении,они готовы к печати. На нижней части кассеты 10 находится выемка 61, в которой находится головка 50 останова 46. За счт того, что кассета 20 вставлена, останов 46 толкается вниз вопреки действия пружины 52, так что он на фиг. 11 находится в перемещнном налево положении. Это движение соответствует движению вниз на фиг. 12. На фиг. 12 видно, что движение держателя 4 печатающей головки 32 больше не блокируется остановом 46, так что движение закрытия крышки 55 приводит печатающую головку в рабочее положение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточное печатающее устройство с отсеком 2 кассеты, в который можно вставлять содержащую печатаемую ленту 14 кассету 10,которое содержит открываемую крышку 55 у отсека 2 кассеты и в котором можно перемещать печатающую головку 32 и печатающий валок 6 относительно друг друга в рабочее положение, в котором они готовы к печати, причм печатающая головка 32 и/или печатающий валок 6 взаимодействуют с крышкой 55 так, что печатающая головка 32 и печатающий валок 6 9 находятся в положении выключения, если крышка 55 открыта, отличающееся тем, что имеются средства для обнаружения наличия кассеты 10 в отсеке 2 кассеты, которые предотвращают перемещение печатающей головки 32 и печатающего валка в рабочее положение, если нет кассеты в отсеке кассеты. 2. Ленточное печатающее устройство по п.1, отличающееся тем, что печатающая головка 32 или печатающий валок 6 прикреплены к держателю 4, который может перемещаться между позицией 36, в которой печатающая головка 32 и печатающий валок 6 находятся в рабочем положении, и позицией 34, в которой печатающая головка 32 и печатающий валок 6 находятся в положении выключения, и что средства для обнаружения наличия кассеты 10 в отсеке 2 кассеты могут перемещаться в позицию, в которой движение держателя 4 ограничивается. 3. Ленточное печатающее устройство по п.2, отличающееся тем, что средства для обнаружения наличия кассеты 10 в отсеке 2 кассеты при отсутствии кассеты 10 действуют так, что держатель 4 может перемещаться только между позицией 34, в которой печатающая головка 32 и печатающий валок 6 находятся в положении выключения, и позицией 42, в которой печатающая головка 32 и печатающий валок 6 не соприкасаются. 4. Ленточное печатающее устройство по п.2 или 3, отличающееся тем, что держатель 4 установлен с возможностью поворота вокруг центра вращения 8. 5. Ленточное печатающее устройство по одному из пп.1-4, отличающееся тем, что средства для обнаружения наличия кассеты 10 в отсеке 2 кассеты обладают подвижным элементом, который движется за счт вставки кассеты 10. 6. Ленточное печатающее устройство по п.5, отличающееся тем, что элемент 46 установлен с возможностью перемещения. 10 7. Ленточное печатающее устройство по п.5 или 6, отличающееся тем, что элемент при отсутствии кассеты 10 в отсеке 2 кассеты за счт действия пружины 52 перемещается в позицию,в которой движение держателя 4 ограничивается. 8. Ленточное печатающее устройство по одному из пп.5-7, отличающееся тем, что элемент 46 содержит головку 50, которая находится в выемке 53 кассеты 10, вставленной в отсек 2 кассеты. 9. Ленточное печатающее устройство по одному из пп.5-8, отличающееся тем, что элемент 46 проникает в основную плиту 48 отсека 2 кассеты. 10. Ленточное печатающее устройство по одному из пп.1-9, отличающееся тем, что печатающая головка 32 и/или печатающий валок 6 соединены с крышкой 55 с помощью пружины 38. 11. Ленточное печатающее устройство по п.10, отличающееся тем, что конец пружины 38 соединн с установленным с возможностью поворота элементом 57, который прилегает к крышке 55, когда та находится в закрытой позиции. 12. Ленточное печатающее устройство по пп.2, 11, отличающееся тем, что противоположный элементу 57 конец пружины 38 соединн с держателем 4. 13. В комбинации: ленточное печатающее устройство по одному из пп.1-12; и кассета 10,находящаяся в отсеке 2 кассеты или вставляемая в отсек 2 кассеты, которая взаимодействует со средствами для обнаружения наличия кассеты 10, так что перемещение печатающей головки 32 и печатающего валка 6 в работающее положение возможно только в том случае, когда кассета 10 вставлена в отсеке 2 кассеты.
