Соединительная арматура для оребренных по периферии продолговатых тел, имеющая фиксирующий удерживающий выступ

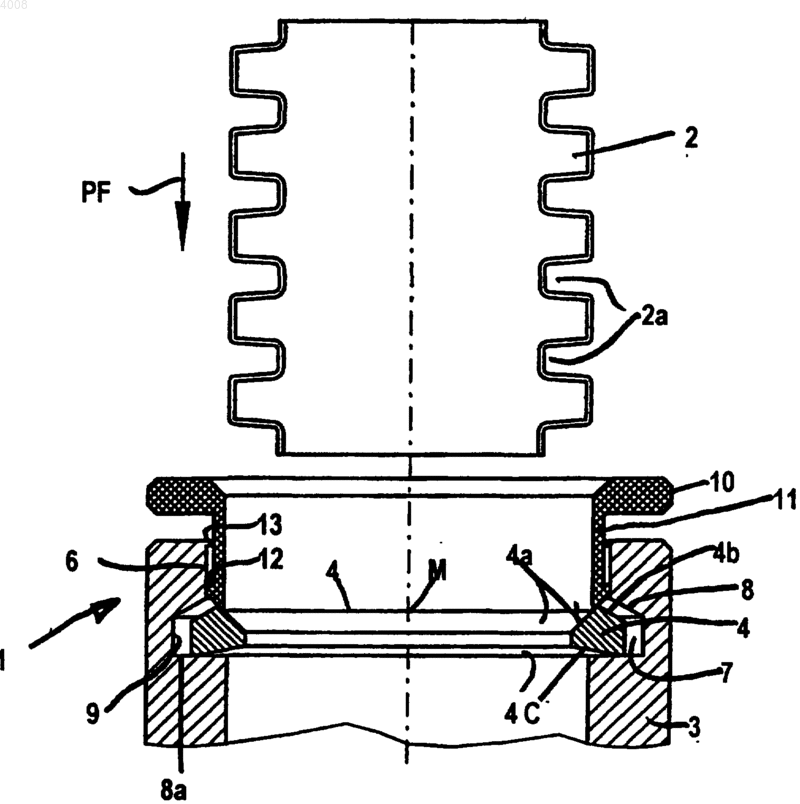

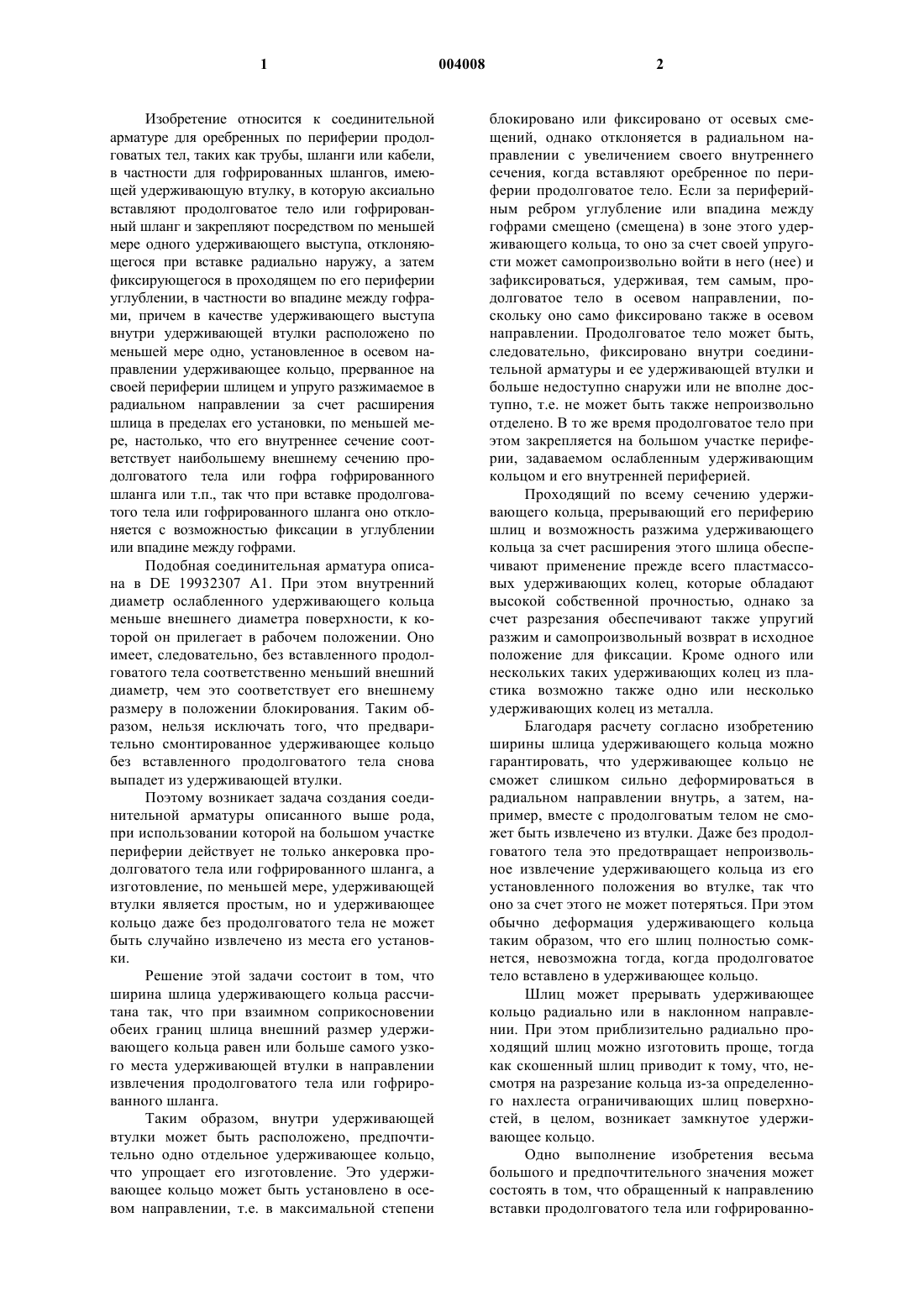

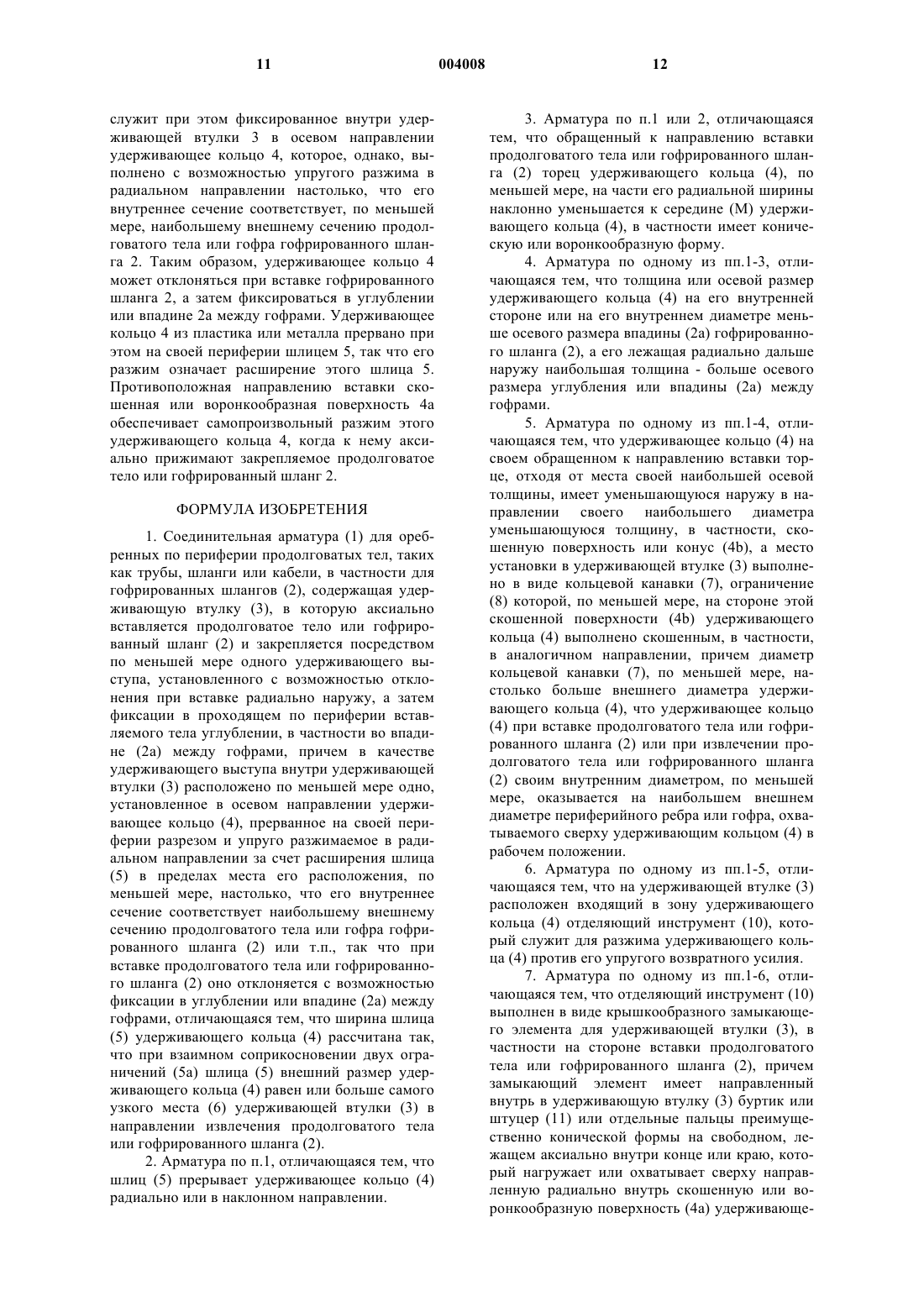

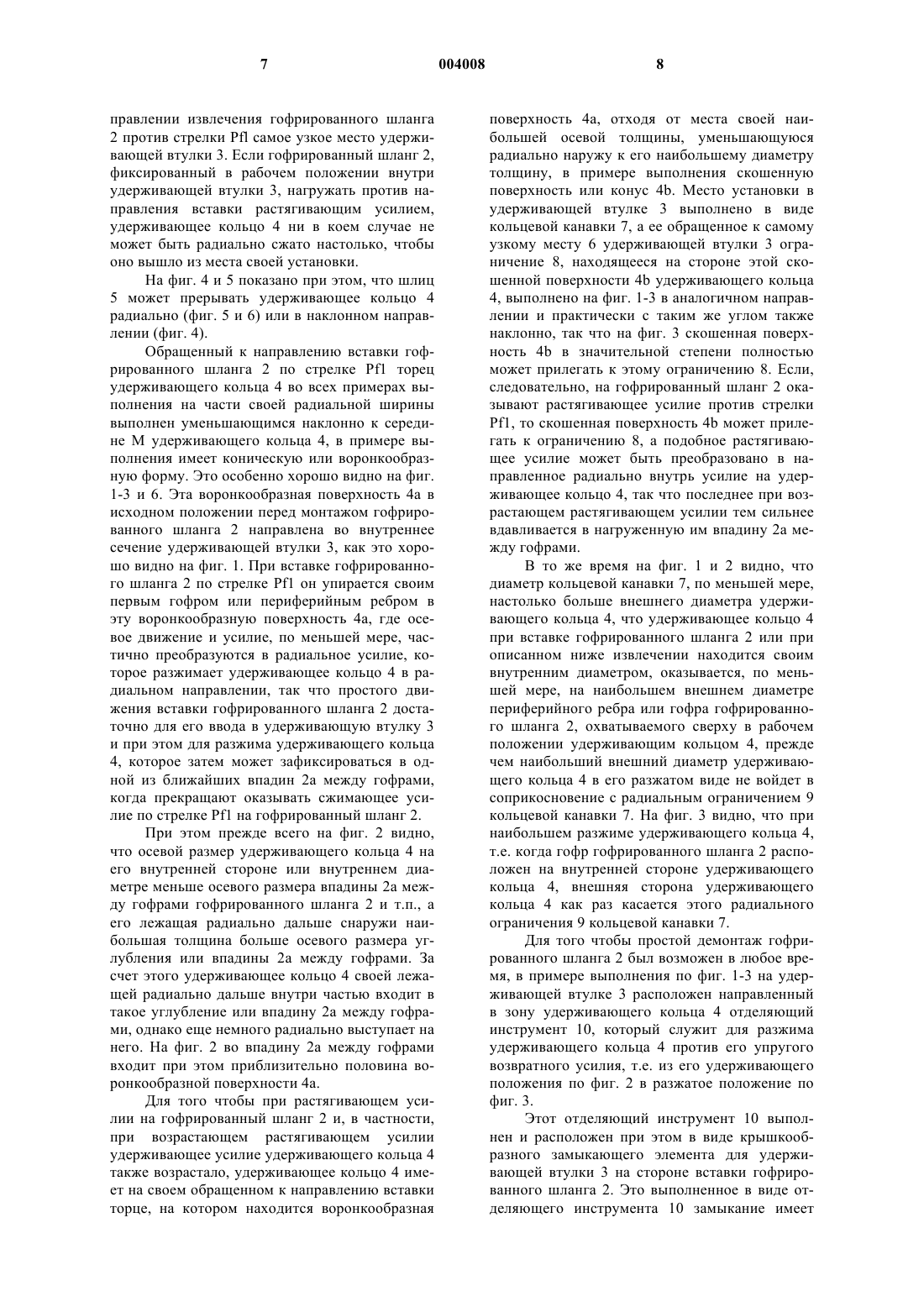

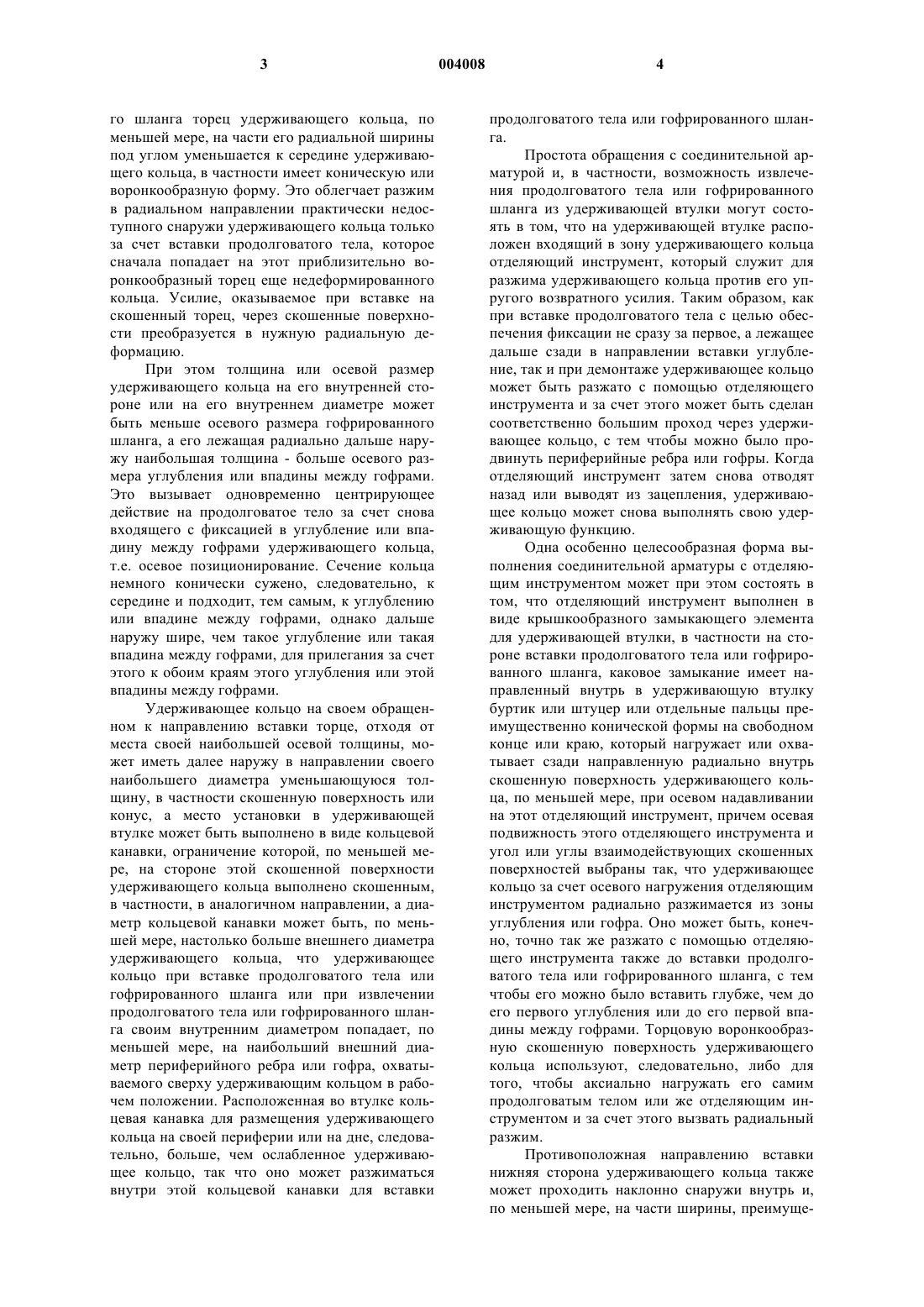

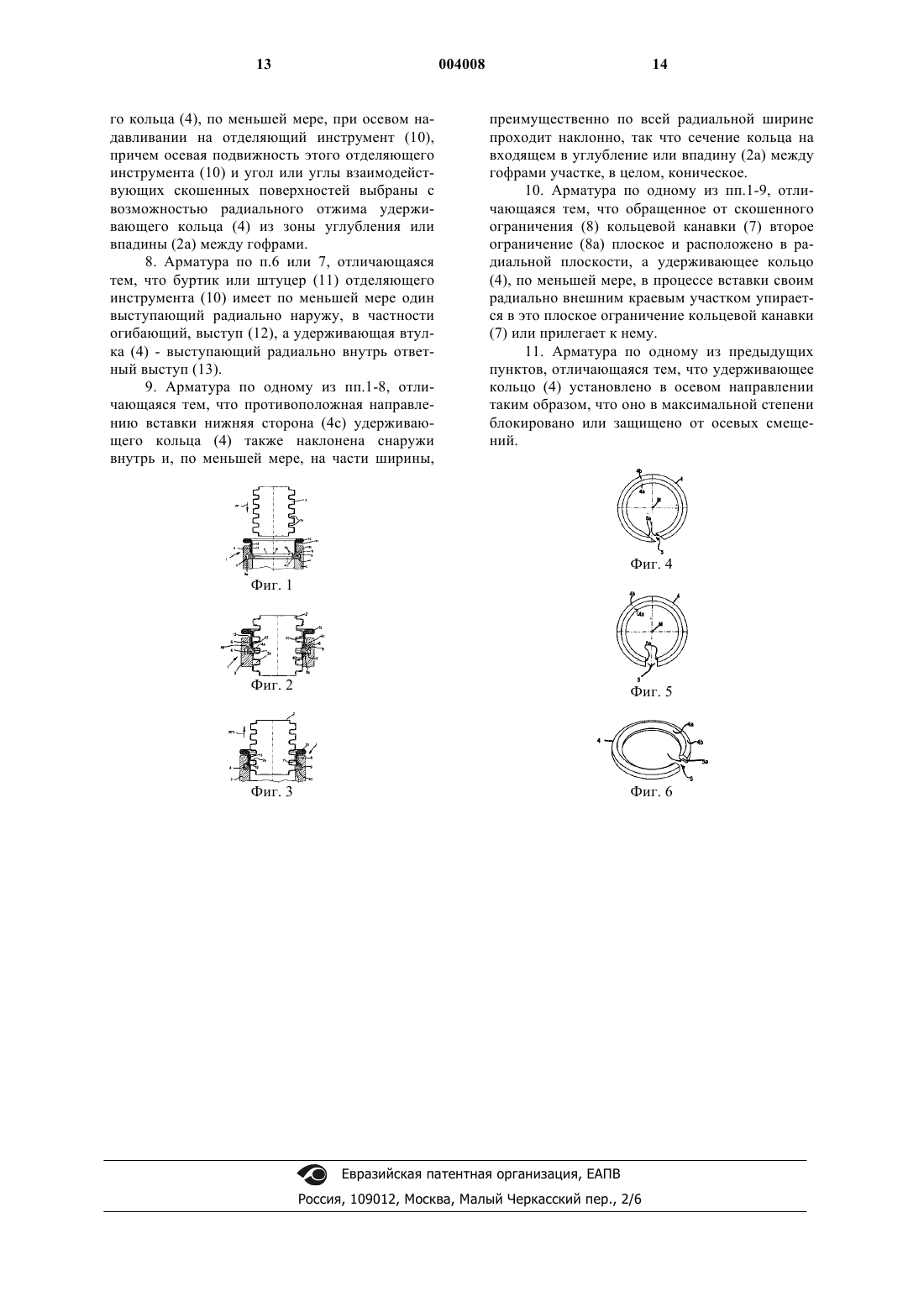

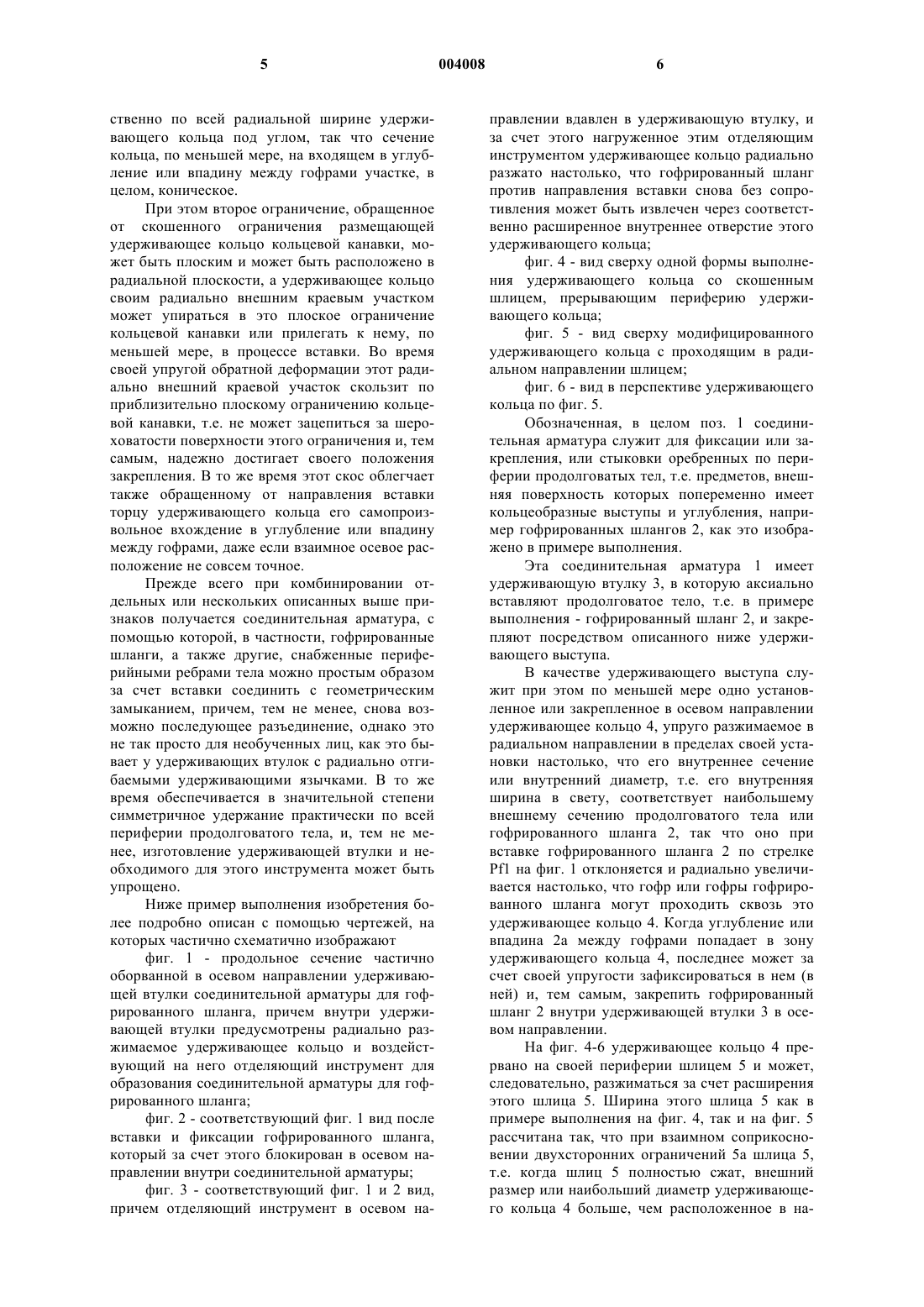

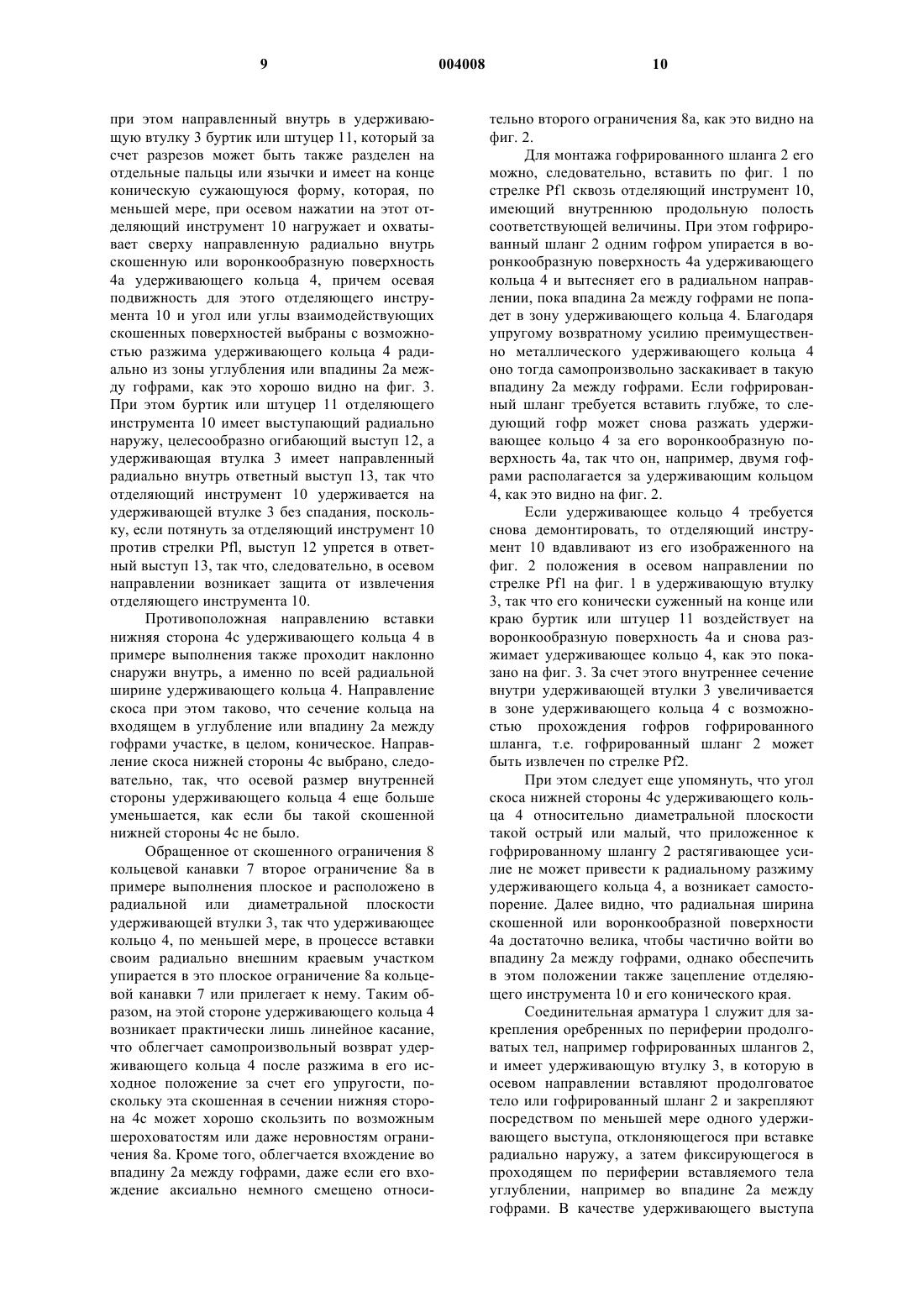

1 Изобретение относится к соединительной арматуре для оребренных по периферии продолговатых тел, таких как трубы, шланги или кабели,в частности для гофрированных шлангов, имеющей удерживающую втулку, в которую аксиально вставляют продолговатое тело или гофрированный шланг и закрепляют посредством по меньшей мере одного удерживающего выступа, отклоняющегося при вставке радиально наружу, а затем фиксирующегося в проходящем по его периферии углублении, в частности во впадине между гофрами, причем в качестве удерживающего выступа внутри удерживающей втулки расположено по меньшей мере одно, установленное в осевом направлении удерживающее кольцо, прерванное на своей периферии шлицем и упруго разжимаемое в радиальном направлении за счет расширения шлица в пределах его установки, по меньшей мере, настолько, что его внутреннее сечение соответствует наибольшему внешнему сечению продолговатого тела или гофра гофрированного шланга или т.п., так что при вставке продолговатого тела или гофрированного шланга оно отклоняется с возможностью фиксации в углублении или впадине между гофрами. Подобная соединительная арматура описана в DE 19932307 А 1. При этом внутренний диаметр ослабленного удерживающего кольца меньше внешнего диаметра поверхности, к которой он прилегает в рабочем положении. Оно имеет, следовательно, без вставленного продолговатого тела соответственно меньший внешний диаметр, чем это соответствует его внешнему размеру в положении блокирования. Таким образом, нельзя исключать того, что предварительно смонтированное удерживающее кольцо без вставленного продолговатого тела снова выпадет из удерживающей втулки. Поэтому возникает задача создания соединительной арматуры описанного выше рода,при использовании которой на большом участке периферии действует не только анкеровка продолговатого тела или гофрированного шланга, а изготовление, по меньшей мере, удерживающей втулки является простым, но и удерживающее кольцо даже без продолговатого тела не может быть случайно извлечено из места его установки. Решение этой задачи состоит в том, что ширина шлица удерживающего кольца рассчитана так, что при взаимном соприкосновении обеих границ шлица внешний размер удерживающего кольца равен или больше самого узкого места удерживающей втулки в направлении извлечения продолговатого тела или гофрированного шланга. Таким образом, внутри удерживающей втулки может быть расположено, предпочтительно одно отдельное удерживающее кольцо,что упрощает его изготовление. Это удерживающее кольцо может быть установлено в осевом направлении, т.е. в максимальной степени 2 блокировано или фиксировано от осевых смещений, однако отклоняется в радиальном направлении с увеличением своего внутреннего сечения, когда вставляют оребренное по периферии продолговатое тело. Если за периферийным ребром углубление или впадина между гофрами смещено (смещена) в зоне этого удерживающего кольца, то оно за счет своей упругости может самопроизвольно войти в него (нее) и зафиксироваться, удерживая, тем самым, продолговатое тело в осевом направлении, поскольку оно само фиксировано также в осевом направлении. Продолговатое тело может быть,следовательно, фиксировано внутри соединительной арматуры и ее удерживающей втулки и больше недоступно снаружи или не вполне доступно, т.е. не может быть также непроизвольно отделено. В то же время продолговатое тело при этом закрепляется на большом участке периферии, задаваемом ослабленным удерживающим кольцом и его внутренней периферией. Проходящий по всему сечению удерживающего кольца, прерывающий его периферию шлиц и возможность разжима удерживающего кольца за счет расширения этого шлица обеспечивают применение прежде всего пластмассовых удерживающих колец, которые обладают высокой собственной прочностью, однако за счет разрезания обеспечивают также упругий разжим и самопроизвольный возврат в исходное положение для фиксации. Кроме одного или нескольких таких удерживающих колец из пластика возможно также одно или несколько удерживающих колец из металла. Благодаря расчету согласно изобретению ширины шлица удерживающего кольца можно гарантировать, что удерживающее кольцо не сможет слишком сильно деформироваться в радиальном направлении внутрь, а затем, например, вместе с продолговатым телом не сможет быть извлечено из втулки. Даже без продолговатого тела это предотвращает непроизвольное извлечение удерживающего кольца из его установленного положения во втулке, так что оно за счет этого не может потеряться. При этом обычно деформация удерживающего кольца таким образом, что его шлиц полностью сомкнется, невозможна тогда, когда продолговатое тело вставлено в удерживающее кольцо. Шлиц может прерывать удерживающее кольцо радиально или в наклонном направлении. При этом приблизительно радиально проходящий шлиц можно изготовить проще, тогда как скошенный шлиц приводит к тому, что, несмотря на разрезание кольца из-за определенного нахлеста ограничивающих шлиц поверхностей, в целом, возникает замкнутое удерживающее кольцо. Одно выполнение изобретения весьма большого и предпочтительного значения может состоять в том, что обращенный к направлению вставки продолговатого тела или гофрированно 3 го шланга торец удерживающего кольца, по меньшей мере, на части его радиальной ширины под углом уменьшается к середине удерживающего кольца, в частности имеет коническую или воронкообразную форму. Это облегчает разжим в радиальном направлении практически недоступного снаружи удерживающего кольца только за счет вставки продолговатого тела, которое сначала попадает на этот приблизительно воронкообразный торец еще недеформированного кольца. Усилие, оказываемое при вставке на скошенный торец, через скошенные поверхности преобразуется в нужную радиальную деформацию. При этом толщина или осевой размер удерживающего кольца на его внутренней стороне или на его внутреннем диаметре может быть меньше осевого размера гофрированного шланга, а его лежащая радиально дальше наружу наибольшая толщина - больше осевого размера углубления или впадины между гофрами. Это вызывает одновременно центрирующее действие на продолговатое тело за счет снова входящего с фиксацией в углубление или впадину между гофрами удерживающего кольца,т.е. осевое позиционирование. Сечение кольца немного конически сужено, следовательно, к середине и подходит, тем самым, к углублению или впадине между гофрами, однако дальше наружу шире, чем такое углубление или такая впадина между гофрами, для прилегания за счет этого к обоим краям этого углубления или этой впадины между гофрами. Удерживающее кольцо на своем обращенном к направлению вставки торце, отходя от места своей наибольшей осевой толщины, может иметь далее наружу в направлении своего наибольшего диаметра уменьшающуюся толщину, в частности скошенную поверхность или конус, а место установки в удерживающей втулке может быть выполнено в виде кольцевой канавки, ограничение которой, по меньшей мере, на стороне этой скошенной поверхности удерживающего кольца выполнено скошенным,в частности, в аналогичном направлении, а диаметр кольцевой канавки может быть, по меньшей мере, настолько больше внешнего диаметра удерживающего кольца, что удерживающее кольцо при вставке продолговатого тела или гофрированного шланга или при извлечении продолговатого тела или гофрированного шланга своим внутренним диаметром попадает, по меньшей мере, на наибольший внешний диаметр периферийного ребра или гофра, охватываемого сверху удерживающим кольцом в рабочем положении. Расположенная во втулке кольцевая канавка для размещения удерживающего кольца на своей периферии или на дне, следовательно, больше, чем ослабленное удерживающее кольцо, так что оно может разжиматься внутри этой кольцевой канавки для вставки 4 продолговатого тела или гофрированного шланга. Простота обращения с соединительной арматурой и, в частности, возможность извлечения продолговатого тела или гофрированного шланга из удерживающей втулки могут состоять в том, что на удерживающей втулке расположен входящий в зону удерживающего кольца отделяющий инструмент, который служит для разжима удерживающего кольца против его упругого возвратного усилия. Таким образом, как при вставке продолговатого тела с целью обеспечения фиксации не сразу за первое, а лежащее дальше сзади в направлении вставки углубление, так и при демонтаже удерживающее кольцо может быть разжато с помощью отделяющего инструмента и за счет этого может быть сделан соответственно большим проход через удерживающее кольцо, с тем чтобы можно было продвинуть периферийные ребра или гофры. Когда отделяющий инструмент затем снова отводят назад или выводят из зацепления, удерживающее кольцо может снова выполнять свою удерживающую функцию. Одна особенно целесообразная форма выполнения соединительной арматуры с отделяющим инструментом может при этом состоять в том, что отделяющий инструмент выполнен в виде крышкообразного замыкающего элемента для удерживающей втулки, в частности на стороне вставки продолговатого тела или гофрированного шланга, каковое замыкание имеет направленный внутрь в удерживающую втулку буртик или штуцер или отдельные пальцы преимущественно конической формы на свободном конце или краю, который нагружает или охватывает сзади направленную радиально внутрь скошенную поверхность удерживающего кольца, по меньшей мере, при осевом надавливании на этот отделяющий инструмент, причем осевая подвижность этого отделяющего инструмента и угол или углы взаимодействующих скошенных поверхностей выбраны так, что удерживающее кольцо за счет осевого нагружения отделяющим инструментом радиально разжимается из зоны углубления или гофра. Оно может быть, конечно, точно так же разжато с помощью отделяющего инструмента также до вставки продолговатого тела или гофрированного шланга, с тем чтобы его можно было вставить глубже, чем до его первого углубления или до его первой впадины между гофрами. Торцовую воронкообразную скошенную поверхность удерживающего кольца используют, следовательно, либо для того, чтобы аксиально нагружать его самим продолговатым телом или же отделяющим инструментом и за счет этого вызвать радиальный разжим. Противоположная направлению вставки нижняя сторона удерживающего кольца также может проходить наклонно снаружи внутрь и,по меньшей мере, на части ширины, преимуще 5 ственно по всей радиальной ширине удерживающего кольца под углом, так что сечение кольца, по меньшей мере, на входящем в углубление или впадину между гофрами участке, в целом, коническое. При этом второе ограничение, обращенное от скошенного ограничения размещающей удерживающее кольцо кольцевой канавки, может быть плоским и может быть расположено в радиальной плоскости, а удерживающее кольцо своим радиально внешним краевым участком может упираться в это плоское ограничение кольцевой канавки или прилегать к нему, по меньшей мере, в процессе вставки. Во время своей упругой обратной деформации этот радиально внешний краевой участок скользит по приблизительно плоскому ограничению кольцевой канавки, т.е. не может зацепиться за шероховатости поверхности этого ограничения и, тем самым, надежно достигает своего положения закрепления. В то же время этот скос облегчает также обращенному от направления вставки торцу удерживающего кольца его самопроизвольное вхождение в углубление или впадину между гофрами, даже если взаимное осевое расположение не совсем точное. Прежде всего при комбинировании отдельных или нескольких описанных выше признаков получается соединительная арматура, с помощью которой, в частности, гофрированные шланги, а также другие, снабженные периферийными ребрами тела можно простым образом за счет вставки соединить с геометрическим замыканием, причем, тем не менее, снова возможно последующее разъединение, однако это не так просто для необученных лиц, как это бывает у удерживающих втулок с радиально отгибаемыми удерживающими язычками. В то же время обеспечивается в значительной степени симметричное удержание практически по всей периферии продолговатого тела, и, тем не менее, изготовление удерживающей втулки и необходимого для этого инструмента может быть упрощено. Ниже пример выполнения изобретения более подробно описан с помощью чертежей, на которых частично схематично изображают фиг. 1 - продольное сечение частично оборванной в осевом направлении удерживающей втулки соединительной арматуры для гофрированного шланга, причем внутри удерживающей втулки предусмотрены радиально разжимаемое удерживающее кольцо и воздействующий на него отделяющий инструмент для образования соединительной арматуры для гофрированного шланга; фиг. 2 - соответствующий фиг. 1 вид после вставки и фиксации гофрированного шланга,который за счет этого блокирован в осевом направлении внутри соединительной арматуры; фиг. 3 - соответствующий фиг. 1 и 2 вид,причем отделяющий инструмент в осевом на 004008 6 правлении вдавлен в удерживающую втулку, и за счет этого нагруженное этим отделяющим инструментом удерживающее кольцо радиально разжато настолько, что гофрированный шланг против направления вставки снова без сопротивления может быть извлечен через соответственно расширенное внутреннее отверстие этого удерживающего кольца; фиг. 4 - вид сверху одной формы выполнения удерживающего кольца со скошенным шлицем, прерывающим периферию удерживающего кольца; фиг. 5 - вид сверху модифицированного удерживающего кольца с проходящим в радиальном направлении шлицем; фиг. 6 - вид в перспективе удерживающего кольца по фиг. 5. Обозначенная, в целом поз. 1 соединительная арматура служит для фиксации или закрепления, или стыковки оребренных по периферии продолговатых тел, т.е. предметов, внешняя поверхность которых попеременно имеет кольцеобразные выступы и углубления, например гофрированных шлангов 2, как это изображено в примере выполнения. Эта соединительная арматура 1 имеет удерживающую втулку 3, в которую аксиально вставляют продолговатое тело, т.е. в примере выполнения - гофрированный шланг 2, и закрепляют посредством описанного ниже удерживающего выступа. В качестве удерживающего выступа служит при этом по меньшей мере одно установленное или закрепленное в осевом направлении удерживающее кольцо 4, упруго разжимаемое в радиальном направлении в пределах своей установки настолько, что его внутреннее сечение или внутренний диаметр, т.е. его внутренняя ширина в свету, соответствует наибольшему внешнему сечению продолговатого тела или гофрированного шланга 2, так что оно при вставке гофрированного шланга 2 по стрелкеPf1 на фиг. 1 отклоняется и радиально увеличивается настолько, что гофр или гофры гофрированного шланга могут проходить сквозь это удерживающее кольцо 4. Когда углубление или впадина 2 а между гофрами попадает в зону удерживающего кольца 4, последнее может за счет своей упругости зафиксироваться в нем (в ней) и, тем самым, закрепить гофрированный шланг 2 внутри удерживающей втулки 3 в осевом направлении. На фиг. 4-6 удерживающее кольцо 4 прервано на своей периферии шлицем 5 и может,следовательно, разжиматься за счет расширения этого шлица 5. Ширина этого шлица 5 как в примере выполнения на фиг. 4, так и на фиг. 5 рассчитана так, что при взаимном соприкосновении двухсторонних ограничений 5 а шлица 5,т.е. когда шлиц 5 полностью сжат, внешний размер или наибольший диаметр удерживающего кольца 4 больше, чем расположенное в на 7 правлении извлечения гофрированного шланга 2 против стрелки Pfl самое узкое место удерживающей втулки 3. Если гофрированный шланг 2,фиксированный в рабочем положении внутри удерживающей втулки 3, нагружать против направления вставки растягивающим усилием,удерживающее кольцо 4 ни в коем случае не может быть радиально сжато настолько, чтобы оно вышло из места своей установки. На фиг. 4 и 5 показано при этом, что шлиц 5 может прерывать удерживающее кольцо 4 радиально (фиг. 5 и 6) или в наклонном направлении (фиг. 4). Обращенный к направлению вставки гофрированного шланга 2 по стрелке Pf1 торец удерживающего кольца 4 во всех примерах выполнения на части своей радиальной ширины выполнен уменьшающимся наклонно к середине М удерживающего кольца 4, в примере выполнения имеет коническую или воронкообразную форму. Это особенно хорошо видно на фиг. 1-3 и 6. Эта воронкообразная поверхность 4 а в исходном положении перед монтажом гофрированного шланга 2 направлена во внутреннее сечение удерживающей втулки 3, как это хорошо видно на фиг. 1. При вставке гофрированного шланга 2 по стрелке Pf1 он упирается своим первым гофром или периферийным ребром в эту воронкообразную поверхность 4 а, где осевое движение и усилие, по меньшей мере, частично преобразуются в радиальное усилие, которое разжимает удерживающее кольцо 4 в радиальном направлении, так что простого движения вставки гофрированного шланга 2 достаточно для его ввода в удерживающую втулку 3 и при этом для разжима удерживающего кольца 4, которое затем может зафиксироваться в одной из ближайших впадин 2 а между гофрами,когда прекращают оказывать сжимающее усилие по стрелке Pf1 на гофрированный шланг 2. При этом прежде всего на фиг. 2 видно,что осевой размер удерживающего кольца 4 на его внутренней стороне или внутреннем диаметре меньше осевого размера впадины 2 а между гофрами гофрированного шланга 2 и т.п., а его лежащая радиально дальше снаружи наибольшая толщина больше осевого размера углубления или впадины 2 а между гофрами. За счет этого удерживающее кольцо 4 своей лежащей радиально дальше внутри частью входит в такое углубление или впадину 2 а между гофрами, однако еще немного радиально выступает на него. На фиг. 2 во впадину 2 а между гофрами входит при этом приблизительно половина воронкообразной поверхности 4 а. Для того чтобы при растягивающем усилии на гофрированный шланг 2 и, в частности,при возрастающем растягивающем усилии удерживающее усилие удерживающего кольца 4 также возрастало, удерживающее кольцо 4 имеет на своем обращенном к направлению вставки торце, на котором находится воронкообразная 8 поверхность 4 а, отходя от места своей наибольшей осевой толщины, уменьшающуюся радиально наружу к его наибольшему диаметру толщину, в примере выполнения скошенную поверхность или конус 4b. Место установки в удерживающей втулке 3 выполнено в виде кольцевой канавки 7, а ее обращенное к самому узкому месту 6 удерживающей втулки 3 ограничение 8, находящееся на стороне этой скошенной поверхности 4b удерживающего кольца 4, выполнено на фиг. 1-3 в аналогичном направлении и практически с таким же углом также наклонно, так что на фиг. 3 скошенная поверхность 4b в значительной степени полностью может прилегать к этому ограничению 8. Если,следовательно, на гофрированный шланг 2 оказывают растягивающее усилие против стрелкиPf1, то скошенная поверхность 4b может прилегать к ограничению 8, а подобное растягивающее усилие может быть преобразовано в направленное радиально внутрь усилие на удерживающее кольцо 4, так что последнее при возрастающем растягивающем усилии тем сильнее вдавливается в нагруженную им впадину 2 а между гофрами. В то же время на фиг. 1 и 2 видно, что диаметр кольцевой канавки 7, по меньшей мере,настолько больше внешнего диаметра удерживающего кольца 4, что удерживающее кольцо 4 при вставке гофрированного шланга 2 или при описанном ниже извлечении находится своим внутренним диаметром, оказывается, по меньшей мере, на наибольшем внешнем диаметре периферийного ребра или гофра гофрированного шланга 2, охватываемого сверху в рабочем положении удерживающим кольцом 4, прежде чем наибольший внешний диаметр удерживающего кольца 4 в его разжатом виде не войдет в соприкосновение с радиальным ограничением 9 кольцевой канавки 7. На фиг. 3 видно, что при наибольшем разжиме удерживающего кольца 4,т.е. когда гофр гофрированного шланга 2 расположен на внутренней стороне удерживающего кольца 4, внешняя сторона удерживающего кольца 4 как раз касается этого радиального ограничения 9 кольцевой канавки 7. Для того чтобы простой демонтаж гофрированного шланга 2 был возможен в любое время, в примере выполнения по фиг. 1-3 на удерживающей втулке 3 расположен направленный в зону удерживающего кольца 4 отделяющий инструмент 10, который служит для разжима удерживающего кольца 4 против его упругого возвратного усилия, т.е. из его удерживающего положения по фиг. 2 в разжатое положение по фиг. 3. Этот отделяющий инструмент 10 выполнен и расположен при этом в виде крышкообразного замыкающего элемента для удерживающей втулки 3 на стороне вставки гофрированного шланга 2. Это выполненное в виде отделяющего инструмента 10 замыкание имеет 9 при этом направленный внутрь в удерживающую втулку 3 буртик или штуцер 11, который за счет разрезов может быть также разделен на отдельные пальцы или язычки и имеет на конце коническую сужающуюся форму, которая, по меньшей мере, при осевом нажатии на этот отделяющий инструмент 10 нагружает и охватывает сверху направленную радиально внутрь скошенную или воронкообразную поверхность 4 а удерживающего кольца 4, причем осевая подвижность для этого отделяющего инструмента 10 и угол или углы взаимодействующих скошенных поверхностей выбраны с возможностью разжима удерживающего кольца 4 радиально из зоны углубления или впадины 2 а между гофрами, как это хорошо видно на фиг. 3. При этом буртик или штуцер 11 отделяющего инструмента 10 имеет выступающий радиально наружу, целесообразно огибающий выступ 12, а удерживающая втулка 3 имеет направленный радиально внутрь ответный выступ 13, так что отделяющий инструмент 10 удерживается на удерживающей втулке 3 без спадания, поскольку, если потянуть за отделяющий инструмент 10 против стрелки Pfl, выступ 12 упрется в ответный выступ 13, так что, следовательно, в осевом направлении возникает защита от извлечения отделяющего инструмента 10. Противоположная направлению вставки нижняя сторона 4 с удерживающего кольца 4 в примере выполнения также проходит наклонно снаружи внутрь, а именно по всей радиальной ширине удерживающего кольца 4. Направление скоса при этом таково, что сечение кольца на входящем в углубление или впадину 2 а между гофрами участке, в целом, коническое. Направление скоса нижней стороны 4 с выбрано, следовательно, так, что осевой размер внутренней стороны удерживающего кольца 4 еще больше уменьшается, как если бы такой скошенной нижней стороны 4 с не было. Обращенное от скошенного ограничения 8 кольцевой канавки 7 второе ограничение 8 а в примере выполнения плоское и расположено в радиальной или диаметральной плоскости удерживающей втулки 3, так что удерживающее кольцо 4, по меньшей мере, в процессе вставки своим радиально внешним краевым участком упирается в это плоское ограничение 8 а кольцевой канавки 7 или прилегает к нему. Таким образом, на этой стороне удерживающего кольца 4 возникает практически лишь линейное касание,что облегчает самопроизвольный возврат удерживающего кольца 4 после разжима в его исходное положение за счет его упругости, поскольку эта скошенная в сечении нижняя сторона 4 с может хорошо скользить по возможным шероховатостям или даже неровностям ограничения 8 а. Кроме того, облегчается вхождение во впадину 2 а между гофрами, даже если его вхождение аксиально немного смещено относи 004008 10 тельно второго ограничения 8 а, как это видно на фиг. 2. Для монтажа гофрированного шланга 2 его можно, следовательно, вставить по фиг. 1 по стрелке Pf1 сквозь отделяющий инструмент 10,имеющий внутреннюю продольную полость соответствующей величины. При этом гофрированный шланг 2 одним гофром упирается в воронкообразную поверхность 4 а удерживающего кольца 4 и вытесняет его в радиальном направлении, пока впадина 2 а между гофрами не попадет в зону удерживающего кольца 4. Благодаря упругому возвратному усилию преимущественно металлического удерживающего кольца 4 оно тогда самопроизвольно заскакивает в такую впадину 2 а между гофрами. Если гофрированный шланг требуется вставить глубже, то следующий гофр может снова разжать удерживающее кольцо 4 за его воронкообразную поверхность 4 а, так что он, например, двумя гофрами располагается за удерживающим кольцом 4, как это видно на фиг. 2. Если удерживающее кольцо 4 требуется снова демонтировать, то отделяющий инструмент 10 вдавливают из его изображенного на фиг. 2 положения в осевом направлении по стрелке Pf1 на фиг. 1 в удерживающую втулку 3, так что его конически суженный на конце или краю буртик или штуцер 11 воздействует на воронкообразную поверхность 4 а и снова разжимает удерживающее кольцо 4, как это показано на фиг. 3. За счет этого внутреннее сечение внутри удерживающей втулки 3 увеличивается в зоне удерживающего кольца 4 с возможностью прохождения гофров гофрированного шланга, т.е. гофрированный шланг 2 может быть извлечен по стрелке Pf2. При этом следует еще упомянуть, что угол скоса нижней стороны 4 с удерживающего кольца 4 относительно диаметральной плоскости такой острый или малый, что приложенное к гофрированному шлангу 2 растягивающее усилие не может привести к радиальному разжиму удерживающего кольца 4, а возникает самостопорение. Далее видно, что радиальная ширина скошенной или воронкообразной поверхности 4 а достаточно велика, чтобы частично войти во впадину 2 а между гофрами, однако обеспечить в этом положении также зацепление отделяющего инструмента 10 и его конического края. Соединительная арматура 1 служит для закрепления оребренных по периферии продолговатых тел, например гофрированных шлангов 2,и имеет удерживающую втулку 3, в которую в осевом направлении вставляют продолговатое тело или гофрированный шланг 2 и закрепляют посредством по меньшей мере одного удерживающего выступа, отклоняющегося при вставке радиально наружу, а затем фиксирующегося в проходящем по периферии вставляемого тела углублении, например во впадине 2 а между гофрами. В качестве удерживающего выступа 11 служит при этом фиксированное внутри удерживающей втулки 3 в осевом направлении удерживающее кольцо 4, которое, однако, выполнено с возможностью упругого разжима в радиальном направлении настолько, что его внутреннее сечение соответствует, по меньшей мере, наибольшему внешнему сечению продолговатого тела или гофра гофрированного шланга 2. Таким образом, удерживающее кольцо 4 может отклоняться при вставке гофрированного шланга 2, а затем фиксироваться в углублении или впадине 2 а между гофрами. Удерживающее кольцо 4 из пластика или металла прервано при этом на своей периферии шлицем 5, так что его разжим означает расширение этого шлица 5. Противоположная направлению вставки скошенная или воронкообразная поверхность 4 а обеспечивает самопроизвольный разжим этого удерживающего кольца 4, когда к нему аксиально прижимают закрепляемое продолговатое тело или гофрированный шланг 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединительная арматура (1) для оребренных по периферии продолговатых тел, таких как трубы, шланги или кабели, в частности для гофрированных шлангов (2), содержащая удерживающую втулку (3), в которую аксиально вставляется продолговатое тело или гофрированный шланг (2) и закрепляется посредством по меньшей мере одного удерживающего выступа, установленного с возможностью отклонения при вставке радиально наружу, а затем фиксации в проходящем по периферии вставляемого тела углублении, в частности во впадине (2 а) между гофрами, причем в качестве удерживающего выступа внутри удерживающей втулки (3) расположено по меньшей мере одно,установленное в осевом направлении удерживающее кольцо (4), прерванное на своей периферии разрезом и упруго разжимаемое в радиальном направлении за счет расширения шлица(5) в пределах места его расположения, по меньшей мере, настолько, что его внутреннее сечение соответствует наибольшему внешнему сечению продолговатого тела или гофра гофрированного шланга (2) или т.п., так что при вставке продолговатого тела или гофрированного шланга (2) оно отклоняется с возможностью фиксации в углублении или впадине (2 а) между гофрами, отличающаяся тем, что ширина шлица(5) удерживающего кольца (4) рассчитана так,что при взаимном соприкосновении двух ограничений (5 а) шлица (5) внешний размер удерживающего кольца (4) равен или больше самого узкого места (6) удерживающей втулки (3) в направлении извлечения продолговатого тела или гофрированного шланга (2). 2. Арматура по п.1, отличающаяся тем, что шлиц (5) прерывает удерживающее кольцо (4) радиально или в наклонном направлении. 12 3. Арматура по п.1 или 2, отличающаяся тем, что обращенный к направлению вставки продолговатого тела или гофрированного шланга (2) торец удерживающего кольца (4), по меньшей мере, на части его радиальной ширины наклонно уменьшается к середине (М) удерживающего кольца (4), в частности имеет коническую или воронкообразную форму. 4. Арматура по одному из пп.1-3, отличающаяся тем, что толщина или осевой размер удерживающего кольца (4) на его внутренней стороне или на его внутреннем диаметре меньше осевого размера впадины (2 а) гофрированного шланга (2), а его лежащая радиально дальше наружу наибольшая толщина - больше осевого размера углубления или впадины (2 а) между гофрами. 5. Арматура по одному из пп.1-4, отличающаяся тем, что удерживающее кольцо (4) на своем обращенном к направлению вставки торце, отходя от места своей наибольшей осевой толщины, имеет уменьшающуюся наружу в направлении своего наибольшего диаметра уменьшающуюся толщину, в частности, скошенную поверхность или конус (4b), а место установки в удерживающей втулке (3) выполнено в виде кольцевой канавки (7), ограничение(8) которой, по меньшей мере, на стороне этой скошенной поверхности (4b) удерживающего кольца (4) выполнено скошенным, в частности,в аналогичном направлении, причем диаметр кольцевой канавки (7), по меньшей мере, настолько больше внешнего диаметра удерживающего кольца (4), что удерживающее кольцо(4) при вставке продолговатого тела или гофрированного шланга (2) или при извлечении продолговатого тела или гофрированного шланга(2) своим внутренним диаметром, по меньшей мере, оказывается на наибольшем внешнем диаметре периферийного ребра или гофра, охватываемого сверху удерживающим кольцом (4) в рабочем положении. 6. Арматура по одному из пп.1-5, отличающаяся тем, что на удерживающей втулке (3) расположен входящий в зону удерживающего кольца (4) отделяющий инструмент (10), который служит для разжима удерживающего кольца (4) против его упругого возвратного усилия. 7. Арматура по одному из пп.1-6, отличающаяся тем, что отделяющий инструмент (10) выполнен в виде крышкообразного замыкающего элемента для удерживающей втулки (3), в частности на стороне вставки продолговатого тела или гофрированного шланга (2), причем замыкающий элемент имеет направленный внутрь в удерживающую втулку (3) буртик или штуцер (11) или отдельные пальцы преимущественно конической формы на свободном, лежащем аксиально внутри конце или краю, который нагружает или охватывает сверху направленную радиально внутрь скошенную или воронкообразную поверхность (4 а) удерживающе 13 го кольца (4), по меньшей мере, при осевом надавливании на отделяющий инструмент (10),причем осевая подвижность этого отделяющего инструмента (10) и угол или углы взаимодействующих скошенных поверхностей выбраны с возможностью радиального отжима удерживающего кольца (4) из зоны углубления или впадины (2 а) между гофрами. 8. Арматура по п.6 или 7, отличающаяся тем, что буртик или штуцер (11) отделяющего инструмента (10) имеет по меньшей мере один выступающий радиально наружу, в частности огибающий, выступ (12), а удерживающая втулка (4) - выступающий радиально внутрь ответный выступ (13). 9. Арматура по одному из пп.1-8, отличающаяся тем, что противоположная направлению вставки нижняя сторона (4 с) удерживающего кольца (4) также наклонена снаружи внутрь и, по меньшей мере, на части ширины, 14 преимущественно по всей радиальной ширине проходит наклонно, так что сечение кольца на входящем в углубление или впадину (2 а) между гофрами участке, в целом, коническое. 10. Арматура по одному из пп.1-9, отличающаяся тем, что обращенное от скошенного ограничения (8) кольцевой канавки (7) второе ограничение (8 а) плоское и расположено в радиальной плоскости, а удерживающее кольцо(4), по меньшей мере, в процессе вставки своим радиально внешним краевым участком упирается в это плоское ограничение кольцевой канавки(7) или прилегает к нему. 11. Арматура по одному из предыдущих пунктов, отличающаяся тем, что удерживающее кольцо (4) установлено в осевом направлении таким образом, что оно в максимальной степени блокировано или защищено от осевых смещений.
