Кровоостанавливающий жгут

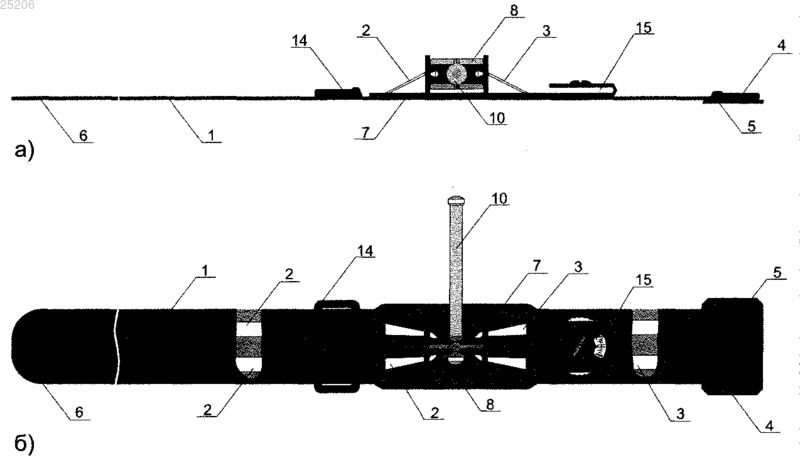

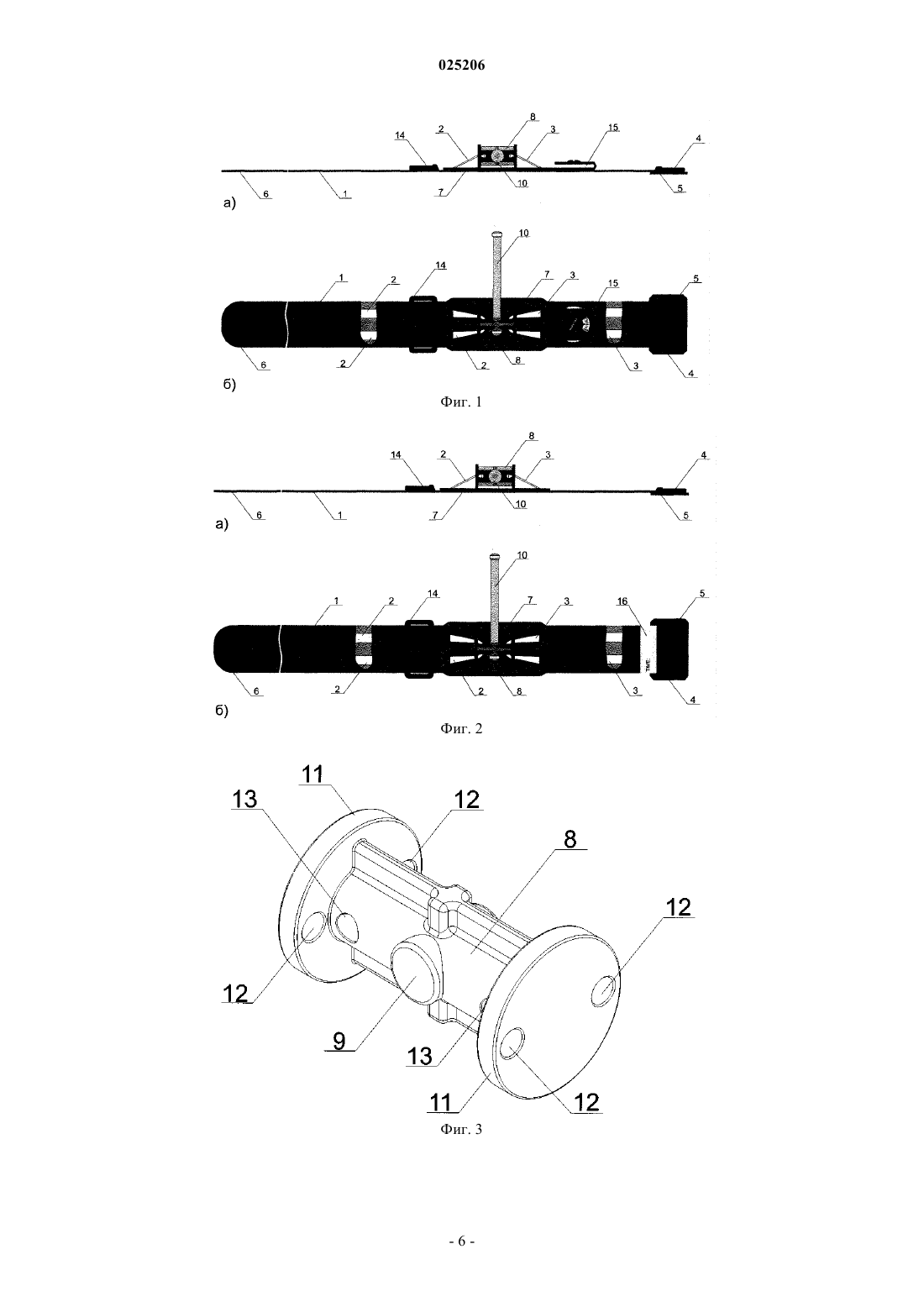

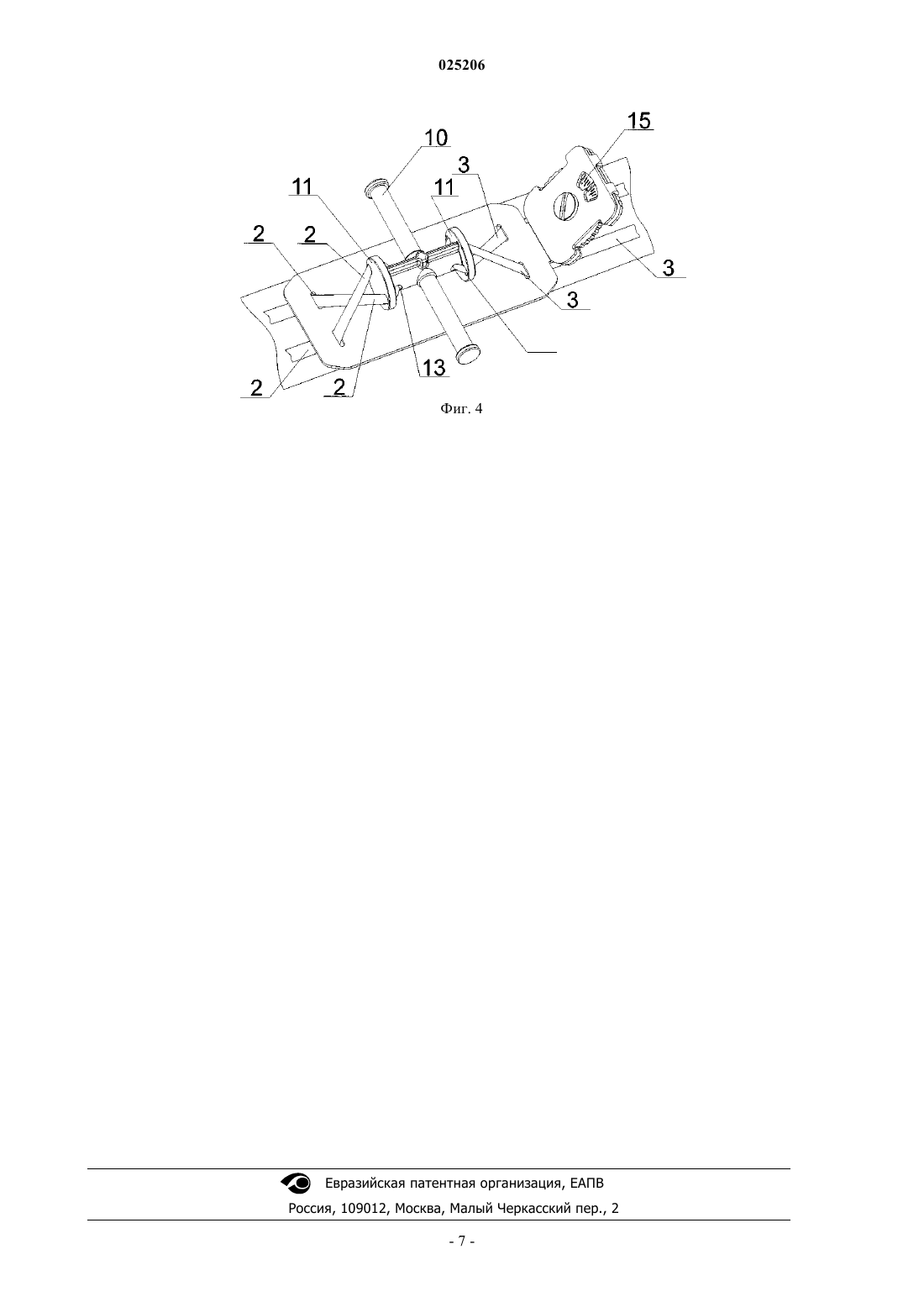

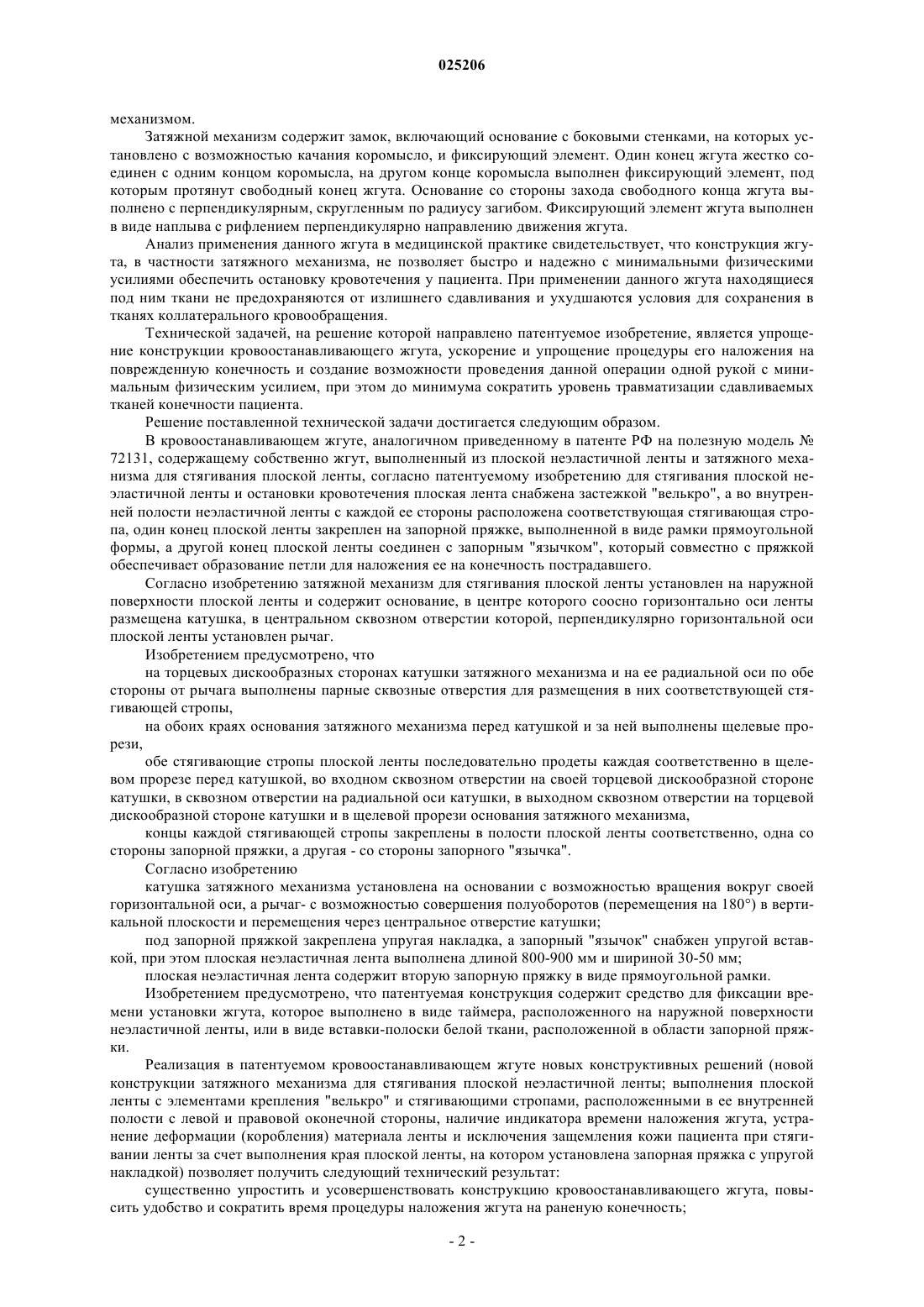

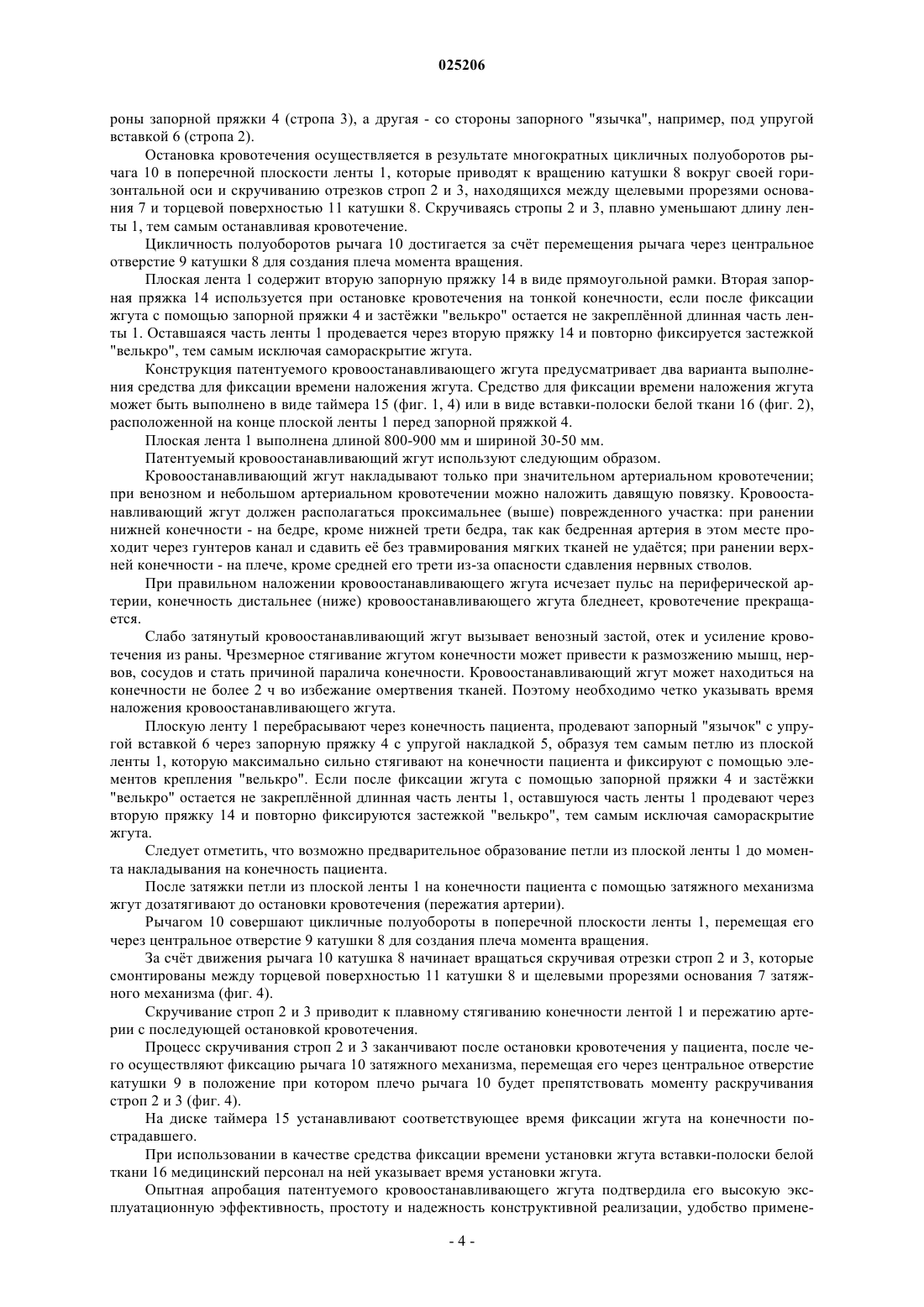

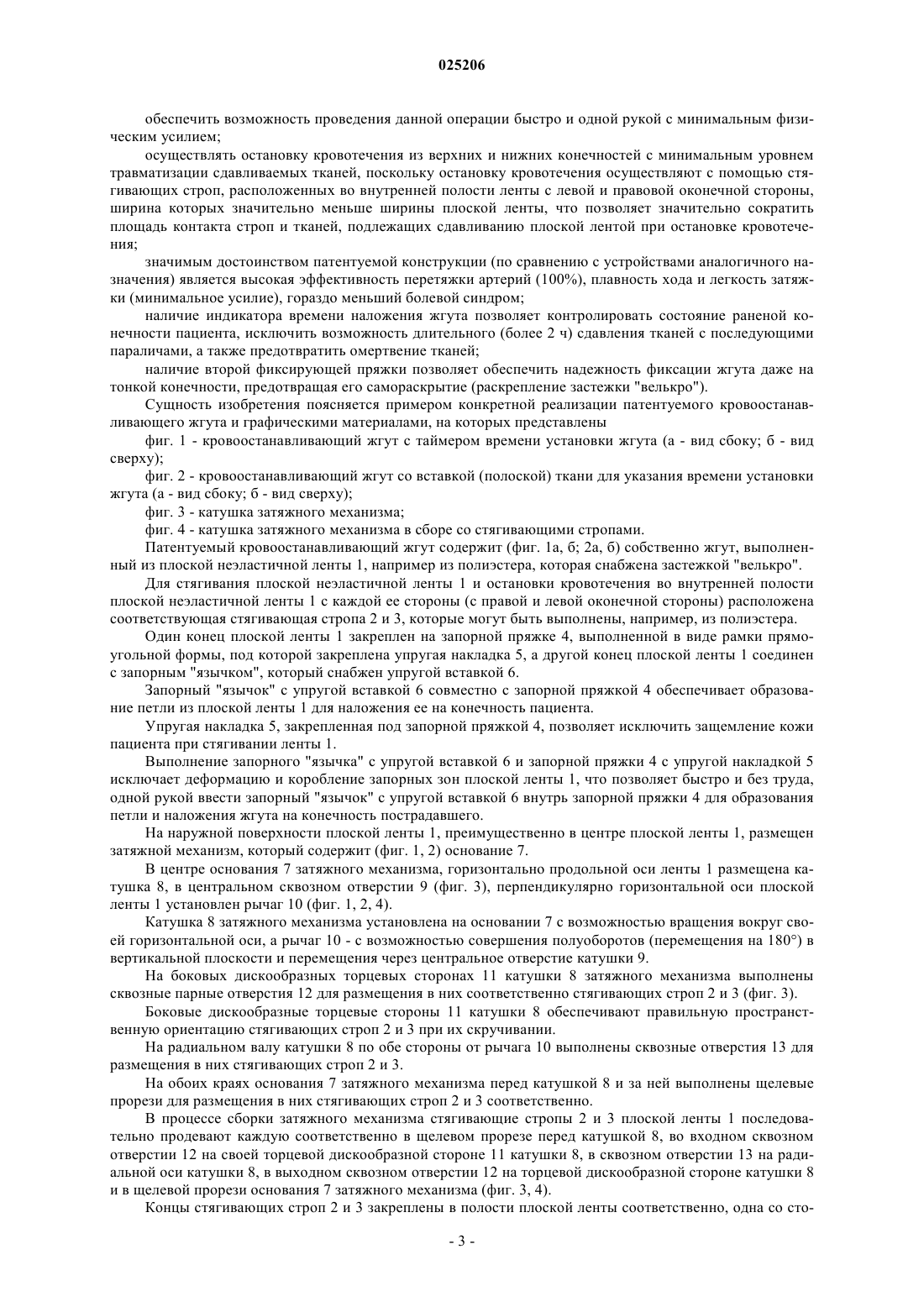

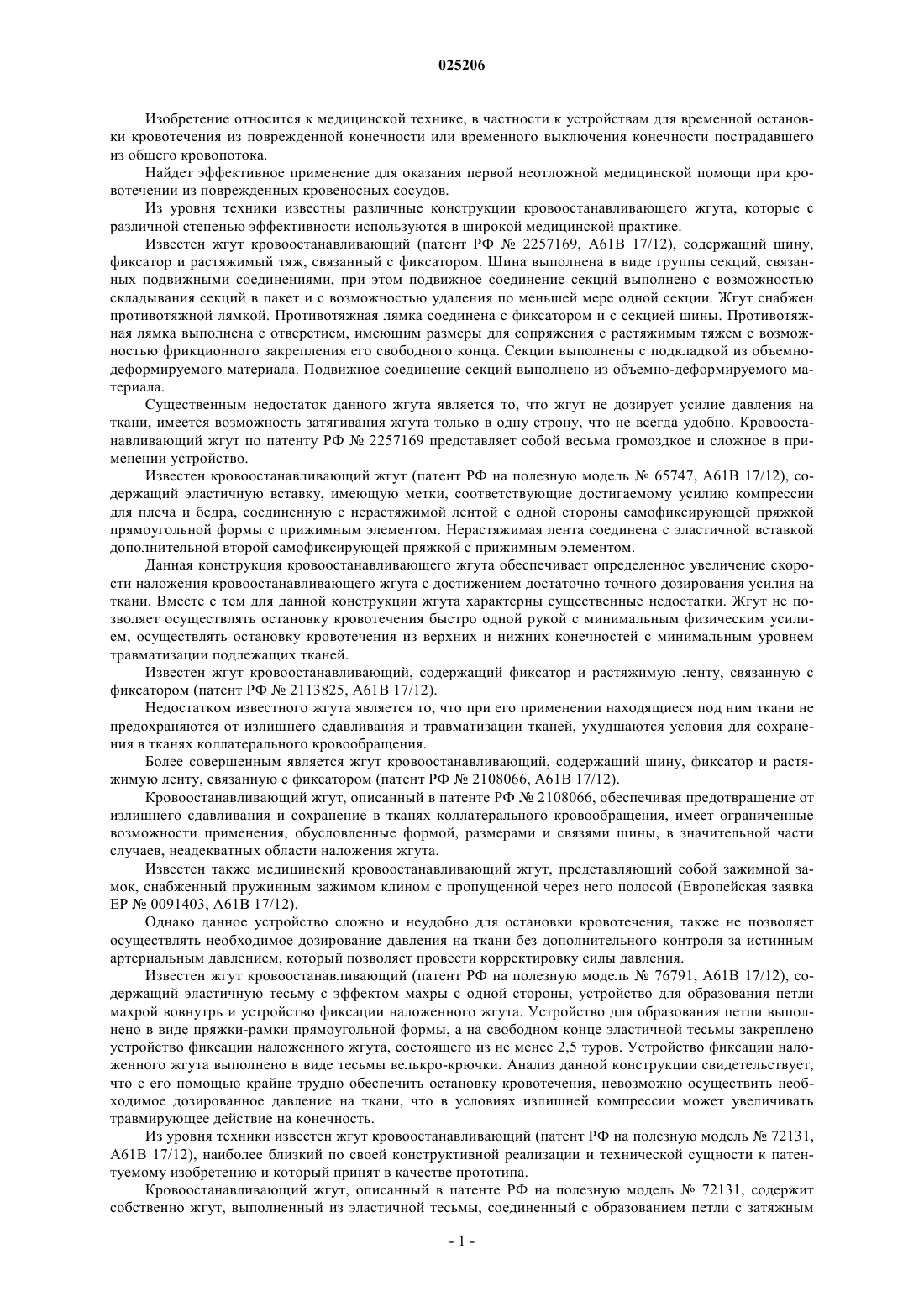

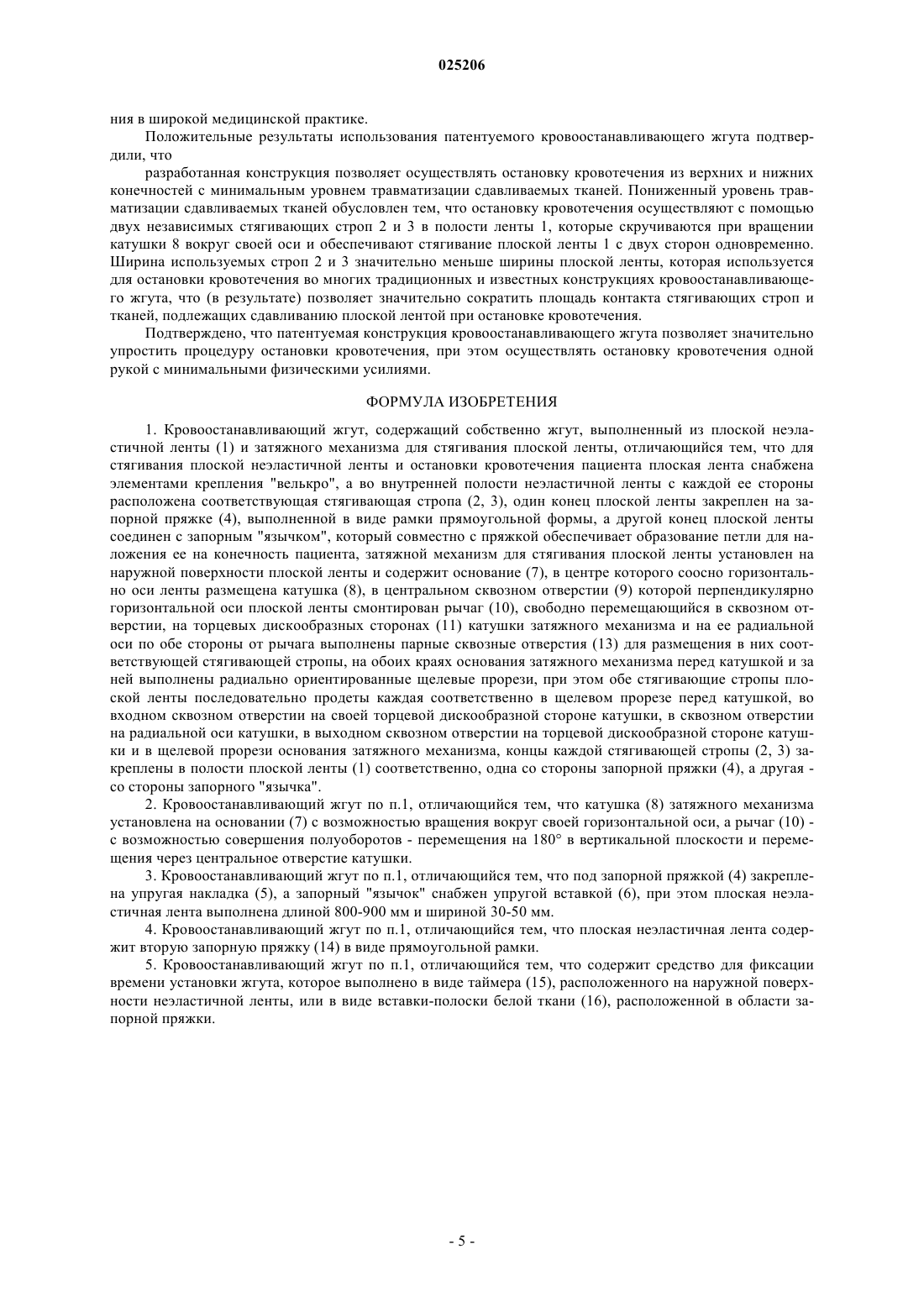

Изобретение относится к медицинской технике, в частности к устройствам для временной остановки кровотечения из поврежденной конечности. Кровоостанавливающий жгут содержит жгут, выполненный из плоской неэластичной ленты (1), которая снабжена застежкой "велькро". Во внутренней полости плоской неэластичной ленты (1) с каждой ее стороны расположена стягивающая стропа (2) и (3). Один конец плоской ленты (1) закреплен на запорной пряжке (4), под которой закреплена упругая накладка (5), а другой конец плоской ленты (1) соединен с запорным"язычком", который снабжен упругой вставкой (6). На наружной поверхности плоской ленты (1) размещен затяжной механизм, который содержит основание (7), в центре основания (7) размещена катушка (8), в центральном сквозном отверстии которой смонтирован рычаг (10). На боковых торцевых сторонах катушки (8) выполнены сквозные парные отверстия для размещения в них стягивающих строп (2) и (3). На радиальном валу катушки (8) выполнены сквозные отверстия для размещения в них стягивающих строп (2) и (3). Остановку кровотечения осуществляют вращением катушки (8) вокруг продольной оси с помощью поворота е рычагом (10). В результате происходит скручивание строп (2) и (3) и стягивание неэластичной ленты (1) одновременно с двух сторон. Плоская лента (1) содержит вторую запорную пряжку (14) и средство для фиксации времени установки жгута в виде таймера (15). Изобретение позволяет упростить конструкцию кровоостанавливающего жгута, повысить удобство и сократить время процедуры наложения жгута на раненую конечность; обеспечить легкость затяжки и остановку кровотечения быстро и одной рукой. Будже Михаил Константинович,Мамджян Гарегин Григорьевич,Разнатовский Юрий Михайлович,Самохвалов Игорь Маркеллович,Головко Константин Петрович, Рева Виктор Александрович (RU) Изобретение относится к медицинской технике, в частности к устройствам для временной остановки кровотечения из поврежденной конечности или временного выключения конечности пострадавшего из общего кровопотока. Найдет эффективное применение для оказания первой неотложной медицинской помощи при кровотечении из поврежденных кровеносных сосудов. Из уровня техники известны различные конструкции кровоостанавливающего жгута, которые с различной степенью эффективности используются в широкой медицинской практике. Известен жгут кровоостанавливающий (патент РФ 2257169, А 61 В 17/12), содержащий шину,фиксатор и растяжимый тяж, связанный с фиксатором. Шина выполнена в виде группы секций, связанных подвижными соединениями, при этом подвижное соединение секций выполнено с возможностью складывания секций в пакет и с возможностью удаления по меньшей мере одной секции. Жгут снабжен противотяжной лямкой. Противотяжная лямка соединена с фиксатором и с секцией шины. Противотяжная лямка выполнена с отверстием, имеющим размеры для сопряжения с растяжимым тяжем с возможностью фрикционного закрепления его свободного конца. Секции выполнены с подкладкой из объемнодеформируемого материала. Подвижное соединение секций выполнено из объемно-деформируемого материала. Существенным недостаток данного жгута является то, что жгут не дозирует усилие давления на ткани, имеется возможность затягивания жгута только в одну строну, что не всегда удобно. Кровоостанавливающий жгут по патенту РФ 2257169 представляет собой весьма громоздкое и сложное в применении устройство. Известен кровоостанавливающий жгут (патент РФ на полезную модель 65747, А 61 В 17/12), содержащий эластичную вставку, имеющую метки, соответствующие достигаемому усилию компрессии для плеча и бедра, соединенную с нерастяжимой лентой с одной стороны самофиксирующей пряжкой прямоугольной формы с прижимным элементом. Нерастяжимая лента соединена с эластичной вставкой дополнительной второй самофиксирующей пряжкой с прижимным элементом. Данная конструкция кровоостанавливающего жгута обеспечивает определенное увеличение скорости наложения кровоостанавливающего жгута с достижением достаточно точного дозирования усилия на ткани. Вместе с тем для данной конструкции жгута характерны существенные недостатки. Жгут не позволяет осуществлять остановку кровотечения быстро одной рукой с минимальным физическим усилием, осуществлять остановку кровотечения из верхних и нижних конечностей с минимальным уровнем травматизации подлежащих тканей. Известен жгут кровоостанавливающий, содержащий фиксатор и растяжимую ленту, связанную с фиксатором (патент РФ 2113825, А 61 В 17/12). Недостатком известного жгута является то, что при его применении находящиеся под ним ткани не предохраняются от излишнего сдавливания и травматизации тканей, ухудшаются условия для сохранения в тканях коллатерального кровообращения. Более совершенным является жгут кровоостанавливающий, содержащий шину, фиксатор и растяжимую ленту, связанную с фиксатором (патент РФ 2108066, А 61 В 17/12). Кровоостанавливающий жгут, описанный в патенте РФ 2108066, обеспечивая предотвращение от излишнего сдавливания и сохранение в тканях коллатерального кровообращения, имеет ограниченные возможности применения, обусловленные формой, размерами и связями шины, в значительной части случаев, неадекватных области наложения жгута. Известен также медицинский кровоостанавливающий жгут, представляющий собой зажимной замок, снабженный пружинным зажимом клином с пропущенной через него полосой (Европейская заявка ЕР 0091403, А 61 В 17/12). Однако данное устройство сложно и неудобно для остановки кровотечения, также не позволяет осуществлять необходимое дозирование давления на ткани без дополнительного контроля за истинным артериальным давлением, который позволяет провести корректировку силы давления. Известен жгут кровоостанавливающий (патент РФ на полезную модель 76791, А 61 В 17/12), содержащий эластичную тесьму с эффектом махры с одной стороны, устройство для образования петли махрой вовнутрь и устройство фиксации наложенного жгута. Устройство для образования петли выполнено в виде пряжки-рамки прямоугольной формы, а на свободном конце эластичной тесьмы закреплено устройство фиксации наложенного жгута, состоящего из не менее 2,5 туров. Устройство фиксации наложенного жгута выполнено в виде тесьмы велькро-крючки. Анализ данной конструкции свидетельствует,что с его помощью крайне трудно обеспечить остановку кровотечения, невозможно осуществить необходимое дозированное давление на ткани, что в условиях излишней компрессии может увеличивать травмирующее действие на конечность. Из уровня техники известен жгут кровоостанавливающий (патент РФ на полезную модель 72131,А 61 В 17/12), наиболее близкий по своей конструктивной реализации и технической сущности к патентуемому изобретению и который принят в качестве прототипа. Кровоостанавливающий жгут, описанный в патенте РФ на полезную модель 72131, содержит собственно жгут, выполненный из эластичной тесьмы, соединенный с образованием петли с затяжным механизмом. Затяжной механизм содержит замок, включающий основание с боковыми стенками, на которых установлено с возможностью качания коромысло, и фиксирующий элемент. Один конец жгута жестко соединен с одним концом коромысла, на другом конце коромысла выполнен фиксирующий элемент, под которым протянут свободный конец жгута. Основание со стороны захода свободного конца жгута выполнено с перпендикулярным, скругленным по радиусу загибом. Фиксирующий элемент жгута выполнен в виде наплыва с рифлением перпендикулярно направлению движения жгута. Анализ применения данного жгута в медицинской практике свидетельствует, что конструкция жгута, в частности затяжного механизма, не позволяет быстро и надежно с минимальными физическими усилиями обеспечить остановку кровотечения у пациента. При применении данного жгута находящиеся под ним ткани не предохраняются от излишнего сдавливания и ухудшаются условия для сохранения в тканях коллатерального кровообращения. Технической задачей, на решение которой направлено патентуемое изобретение, является упрощение конструкции кровоостанавливающего жгута, ускорение и упрощение процедуры его наложения на поврежденную конечность и создание возможности проведения данной операции одной рукой с минимальным физическим усилием, при этом до минимума сократить уровень травматизации сдавливаемых тканей конечности пациента. Решение поставленной технической задачи достигается следующим образом. В кровоостанавливающем жгуте, аналогичном приведенному в патенте РФ на полезную модель 72131, содержащему собственно жгут, выполненный из плоской неэластичной ленты и затяжного механизма для стягивания плоской ленты, согласно патентуемому изобретению для стягивания плоской неэластичной ленты и остановки кровотечения плоская лента снабжена застежкой "велькро", а во внутренней полости неэластичной ленты с каждой ее стороны расположена соответствующая стягивающая стропа, один конец плоской ленты закреплен на запорной пряжке, выполненной в виде рамки прямоугольной формы, а другой конец плоской ленты соединен с запорным "язычком", который совместно с пряжкой обеспечивает образование петли для наложения ее на конечность пострадавшего. Согласно изобретению затяжной механизм для стягивания плоской ленты установлен на наружной поверхности плоской ленты и содержит основание, в центре которого соосно горизонтально оси ленты размещена катушка, в центральном сквозном отверстии которой, перпендикулярно горизонтальной оси плоской ленты установлен рычаг. Изобретением предусмотрено, что на торцевых дискообразных сторонах катушки затяжного механизма и на ее радиальной оси по обе стороны от рычага выполнены парные сквозные отверстия для размещения в них соответствующей стягивающей стропы,на обоих краях основания затяжного механизма перед катушкой и за ней выполнены щелевые прорези,обе стягивающие стропы плоской ленты последовательно продеты каждая соответственно в щелевом прорезе перед катушкой, во входном сквозном отверстии на своей торцевой дискообразной стороне катушки, в сквозном отверстии на радиальной оси катушки, в выходном сквозном отверстии на торцевой дискообразной стороне катушки и в щелевой прорези основания затяжного механизма,концы каждой стягивающей стропы закреплены в полости плоской ленты соответственно, одна со стороны запорной пряжки, а другая - со стороны запорного "язычка". Согласно изобретению катушка затяжного механизма установлена на основании с возможностью вращения вокруг своей горизонтальной оси, а рычаг- с возможностью совершения полуоборотов (перемещения на 180) в вертикальной плоскости и перемещения через центральное отверстие катушки; под запорной пряжкой закреплена упругая накладка, а запорный "язычок" снабжен упругой вставкой, при этом плоская неэластичная лента выполнена длиной 800-900 мм и шириной 30-50 мм; плоская неэластичная лента содержит вторую запорную пряжку в виде прямоугольной рамки. Изобретением предусмотрено, что патентуемая конструкция содержит средство для фиксации времени установки жгута, которое выполнено в виде таймера, расположенного на наружной поверхности неэластичной ленты, или в виде вставки-полоски белой ткани, расположенной в области запорной пряжки. Реализация в патентуемом кровоостанавливающем жгуте новых конструктивных решений (новой конструкции затяжного механизма для стягивания плоской неэластичной ленты; выполнения плоской ленты с элементами крепления "велькро" и стягивающими стропами, расположенными в ее внутренней полости с левой и правовой оконечной стороны, наличие индикатора времени наложения жгута, устранение деформации (коробления) материала ленты и исключения защемления кожи пациента при стягивании ленты за счет выполнения края плоской ленты, на котором установлена запорная пряжка с упругой накладкой) позволяет получить следующий технический результат: существенно упростить и усовершенствовать конструкцию кровоостанавливающего жгута, повысить удобство и сократить время процедуры наложения жгута на раненую конечность; обеспечить возможность проведения данной операции быстро и одной рукой с минимальным физическим усилием; осуществлять остановку кровотечения из верхних и нижних конечностей с минимальным уровнем травматизации сдавливаемых тканей, поскольку остановку кровотечения осуществляют с помощью стягивающих строп, расположенных во внутренней полости ленты с левой и правовой оконечной стороны,ширина которых значительно меньше ширины плоской ленты, что позволяет значительно сократить площадь контакта строп и тканей, подлежащих сдавливанию плоской лентой при остановке кровотечения; значимым достоинством патентуемой конструкции (по сравнению с устройствами аналогичного назначения) является высокая эффективность перетяжки артерий (100%), плавность хода и легкость затяжки (минимальное усилие), гораздо меньший болевой синдром; наличие индикатора времени наложения жгута позволяет контролировать состояние раненой конечности пациента, исключить возможность длительного (более 2 ч) сдавления тканей с последующими параличами, а также предотвратить омертвение тканей; наличие второй фиксирующей пряжки позволяет обеспечить надежность фиксации жгута даже на тонкой конечности, предотвращая его самораскрытие (раскрепление застежки "велькро"). Сущность изобретения поясняется примером конкретной реализации патентуемого кровоостанавливающего жгута и графическими материалами, на которых представлены фиг. 1 - кровоостанавливающий жгут с таймером времени установки жгута (а - вид сбоку; б - вид сверху); фиг. 2 - кровоостанавливающий жгут со вставкой (полоской) ткани для указания времени установки жгута (а - вид сбоку; б - вид сверху); фиг. 3 - катушка затяжного механизма; фиг. 4 - катушка затяжного механизма в сборе со стягивающими стропами. Патентуемый кровоостанавливающий жгут содержит (фиг. 1 а, б; 2 а, б) собственно жгут, выполненный из плоской неэластичной ленты 1, например из полиэстера, которая снабжена застежкой "велькро". Для стягивания плоской неэластичной ленты 1 и остановки кровотечения во внутренней полости плоской неэластичной ленты 1 с каждой ее стороны (с правой и левой оконечной стороны) расположена соответствующая стягивающая стропа 2 и 3, которые могут быть выполнены, например, из полиэстера. Один конец плоской ленты 1 закреплен на запорной пряжке 4, выполненной в виде рамки прямоугольной формы, под которой закреплена упругая накладка 5, а другой конец плоской ленты 1 соединен с запорным "язычком", который снабжен упругой вставкой 6. Запорный "язычок" с упругой вставкой 6 совместно с запорной пряжкой 4 обеспечивает образование петли из плоской ленты 1 для наложения ее на конечность пациента. Упругая накладка 5, закрепленная под запорной пряжкой 4, позволяет исключить защемление кожи пациента при стягивании ленты 1. Выполнение запорного "язычка" с упругой вставкой 6 и запорной пряжки 4 с упругой накладкой 5 исключает деформацию и коробление запорных зон плоской ленты 1, что позволяет быстро и без труда,одной рукой ввести запорный "язычок" с упругой вставкой 6 внутрь запорной пряжки 4 для образования петли и наложения жгута на конечность пострадавшего. На наружной поверхности плоской ленты 1, преимущественно в центре плоской ленты 1, размещен затяжной механизм, который содержит (фиг. 1, 2) основание 7. В центре основания 7 затяжного механизма, горизонтально продольной оси ленты 1 размещена катушка 8, в центральном сквозном отверстии 9 (фиг. 3), перпендикулярно горизонтальной оси плоской ленты 1 установлен рычаг 10 (фиг. 1, 2, 4). Катушка 8 затяжного механизма установлена на основании 7 с возможностью вращения вокруг своей горизонтальной оси, а рычаг 10 - с возможностью совершения полуоборотов (перемещения на 180) в вертикальной плоскости и перемещения через центральное отверстие катушки 9. На боковых дискообразных торцевых сторонах 11 катушки 8 затяжного механизма выполнены сквозные парные отверстия 12 для размещения в них соответственно стягивающих строп 2 и 3 (фиг. 3). Боковые дискообразные торцевые стороны 11 катушки 8 обеспечивают правильную пространственную ориентацию стягивающих строп 2 и 3 при их скручивании. На радиальном валу катушки 8 по обе стороны от рычага 10 выполнены сквозные отверстия 13 для размещения в них стягивающих строп 2 и 3. На обоих краях основания 7 затяжного механизма перед катушкой 8 и за ней выполнены щелевые прорези для размещения в них стягивающих строп 2 и 3 соответственно. В процессе сборки затяжного механизма стягивающие стропы 2 и 3 плоской ленты 1 последовательно продевают каждую соответственно в щелевом прорезе перед катушкой 8, во входном сквозном отверстии 12 на своей торцевой дискообразной стороне 11 катушки 8, в сквозном отверстии 13 на радиальной оси катушки 8, в выходном сквозном отверстии 12 на торцевой дискообразной стороне катушки 8 и в щелевой прорези основания 7 затяжного механизма (фиг. 3, 4). Концы стягивающих строп 2 и 3 закреплены в полости плоской ленты соответственно, одна со сто-3 025206 роны запорной пряжки 4 (стропа 3), а другая - со стороны запорного "язычка", например, под упругой вставкой 6 (стропа 2). Остановка кровотечения осуществляется в результате многократных цикличных полуоборотов рычага 10 в поперечной плоскости ленты 1, которые приводят к вращению катушки 8 вокруг своей горизонтальной оси и скручиванию отрезков строп 2 и 3, находящихся между щелевыми прорезями основания 7 и торцевой поверхностью 11 катушки 8. Скручиваясь стропы 2 и 3, плавно уменьшают длину ленты 1, тем самым останавливая кровотечение. Цикличность полуоборотов рычага 10 достигается за счт перемещения рычага через центральное отверстие 9 катушки 8 для создания плеча момента вращения. Плоская лента 1 содержит вторую запорную пряжку 14 в виде прямоугольной рамки. Вторая запорная пряжка 14 используется при остановке кровотечения на тонкой конечности, если после фиксации жгута с помощью запорной пряжки 4 и застжки "велькро" остается не закреплнной длинная часть ленты 1. Оставшаяся часть ленты 1 продевается через вторую пряжку 14 и повторно фиксируется застежкой"велькро", тем самым исключая самораскрытие жгута. Конструкция патентуемого кровоостанавливающего жгута предусматривает два варианта выполнения средства для фиксации времени наложения жгута. Средство для фиксации времени наложения жгута может быть выполнено в виде таймера 15 (фиг. 1, 4) или в виде вставки-полоски белой ткани 16 (фиг. 2),расположенной на конце плоской ленты 1 перед запорной пряжкой 4. Плоская лента 1 выполнена длиной 800-900 мм и шириной 30-50 мм. Патентуемый кровоостанавливающий жгут используют следующим образом. Кровоостанавливающий жгут накладывают только при значительном артериальном кровотечении; при венозном и небольшом артериальном кровотечении можно наложить давящую повязку. Кровоостанавливающий жгут должен располагаться проксимальнее (выше) поврежденного участка: при ранении нижней конечности - на бедре, кроме нижней трети бедра, так как бедренная артерия в этом месте проходит через гунтеров канал и сдавить е без травмирования мягких тканей не удатся; при ранении верхней конечности - на плече, кроме средней его трети из-за опасности сдавления нервных стволов. При правильном наложении кровоостанавливающего жгута исчезает пульс на периферической артерии, конечность дистальнее (ниже) кровоостанавливающего жгута бледнеет, кровотечение прекращается. Слабо затянутый кровоостанавливающий жгут вызывает венозный застой, отек и усиление кровотечения из раны. Чрезмерное стягивание жгутом конечности может привести к размозжению мышц, нервов, сосудов и стать причиной паралича конечности. Кровоостанавливающий жгут может находиться на конечности не более 2 ч во избежание омертвения тканей. Поэтому необходимо четко указывать время наложения кровоостанавливающего жгута. Плоскую ленту 1 перебрасывают через конечность пациента, продевают запорный "язычок" с упругой вставкой 6 через запорную пряжку 4 с упругой накладкой 5, образуя тем самым петлю из плоской ленты 1, которую максимально сильно стягивают на конечности пациента и фиксируют с помощью элементов крепления "велькро". Если после фиксации жгута с помощью запорной пряжки 4 и застжки"велькро" остается не закреплнной длинная часть ленты 1, оставшуюся часть ленты 1 продевают через вторую пряжку 14 и повторно фиксируются застежкой "велькро", тем самым исключая самораскрытие жгута. Следует отметить, что возможно предварительное образование петли из плоской ленты 1 до момента накладывания на конечность пациента. После затяжки петли из плоской ленты 1 на конечности пациента с помощью затяжного механизма жгут дозатягивают до остановки кровотечения (пережатия артерии). Рычагом 10 совершают цикличные полуобороты в поперечной плоскости ленты 1, перемещая его через центральное отверстие 9 катушки 8 для создания плеча момента вращения. За счт движения рычага 10 катушка 8 начинает вращаться скручивая отрезки строп 2 и 3, которые смонтированы между торцевой поверхностью 11 катушки 8 и щелевыми прорезями основания 7 затяжного механизма (фиг. 4). Скручивание строп 2 и 3 приводит к плавному стягиванию конечности лентой 1 и пережатию артерии с последующей остановкой кровотечения. Процесс скручивания строп 2 и 3 заканчивают после остановки кровотечения у пациента, после чего осуществляют фиксацию рычага 10 затяжного механизма, перемещая его через центральное отверстие катушки 9 в положение при котором плечо рычага 10 будет препятствовать моменту раскручивания строп 2 и 3 (фиг. 4). На диске таймера 15 устанавливают соответствующее время фиксации жгута на конечности пострадавшего. При использовании в качестве средства фиксации времени установки жгута вставки-полоски белой ткани 16 медицинский персонал на ней указывает время установки жгута. Опытная апробация патентуемого кровоостанавливающего жгута подтвердила его высокую эксплуатационную эффективность, простоту и надежность конструктивной реализации, удобство примене-4 025206 ния в широкой медицинской практике. Положительные результаты использования патентуемого кровоостанавливающего жгута подтвердили, что разработанная конструкция позволяет осуществлять остановку кровотечения из верхних и нижних конечностей с минимальным уровнем травматизации сдавливаемых тканей. Пониженный уровень травматизации сдавливаемых тканей обусловлен тем, что остановку кровотечения осуществляют с помощью двух независимых стягивающих строп 2 и 3 в полости ленты 1, которые скручиваются при вращении катушки 8 вокруг своей оси и обеспечивают стягивание плоской ленты 1 с двух сторон одновременно. Ширина используемых строп 2 и 3 значительно меньше ширины плоской ленты, которая используется для остановки кровотечения во многих традиционных и известных конструкциях кровоостанавливающего жгута, что (в результате) позволяет значительно сократить площадь контакта стягивающих строп и тканей, подлежащих сдавливанию плоской лентой при остановке кровотечения. Подтверждено, что патентуемая конструкция кровоостанавливающего жгута позволяет значительно упростить процедуру остановки кровотечения, при этом осуществлять остановку кровотечения одной рукой с минимальными физическими усилиями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кровоостанавливающий жгут, содержащий собственно жгут, выполненный из плоской неэластичной ленты (1) и затяжного механизма для стягивания плоской ленты, отличающийся тем, что для стягивания плоской неэластичной ленты и остановки кровотечения пациента плоская лента снабжена элементами крепления "велькро", а во внутренней полости неэластичной ленты с каждой ее стороны расположена соответствующая стягивающая стропа (2, 3), один конец плоской ленты закреплен на запорной пряжке (4), выполненной в виде рамки прямоугольной формы, а другой конец плоской ленты соединен с запорным "язычком", который совместно с пряжкой обеспечивает образование петли для наложения ее на конечность пациента, затяжной механизм для стягивания плоской ленты установлен на наружной поверхности плоской ленты и содержит основание (7), в центре которого соосно горизонтально оси ленты размещена катушка (8), в центральном сквозном отверстии (9) которой перпендикулярно горизонтальной оси плоской ленты смонтирован рычаг (10), свободно перемещающийся в сквозном отверстии, на торцевых дискообразных сторонах (11) катушки затяжного механизма и на ее радиальной оси по обе стороны от рычага выполнены парные сквозные отверстия (13) для размещения в них соответствующей стягивающей стропы, на обоих краях основания затяжного механизма перед катушкой и за ней выполнены радиально ориентированные щелевые прорези, при этом обе стягивающие стропы плоской ленты последовательно продеты каждая соответственно в щелевом прорезе перед катушкой, во входном сквозном отверстии на своей торцевой дискообразной стороне катушки, в сквозном отверстии на радиальной оси катушки, в выходном сквозном отверстии на торцевой дискообразной стороне катушки и в щелевой прорези основания затяжного механизма, концы каждой стягивающей стропы (2, 3) закреплены в полости плоской ленты (1) соответственно, одна со стороны запорной пряжки (4), а другая со стороны запорного "язычка". 2. Кровоостанавливающий жгут по п.1, отличающийся тем, что катушка (8) затяжного механизма установлена на основании (7) с возможностью вращения вокруг своей горизонтальной оси, а рычаг (10) с возможностью совершения полуоборотов - перемещения на 180 в вертикальной плоскости и перемещения через центральное отверстие катушки. 3. Кровоостанавливающий жгут по п.1, отличающийся тем, что под запорной пряжкой (4) закреплена упругая накладка (5), а запорный "язычок" снабжен упругой вставкой (6), при этом плоская неэластичная лента выполнена длиной 800-900 мм и шириной 30-50 мм. 4. Кровоостанавливающий жгут по п.1, отличающийся тем, что плоская неэластичная лента содержит вторую запорную пряжку (14) в виде прямоугольной рамки. 5. Кровоостанавливающий жгут по п.1, отличающийся тем, что содержит средство для фиксации времени установки жгута, которое выполнено в виде таймера (15), расположенного на наружной поверхности неэластичной ленты, или в виде вставки-полоски белой ткани (16), расположенной в области запорной пряжки.
