Способ и устройство для беспроводного управления цифровым контентом

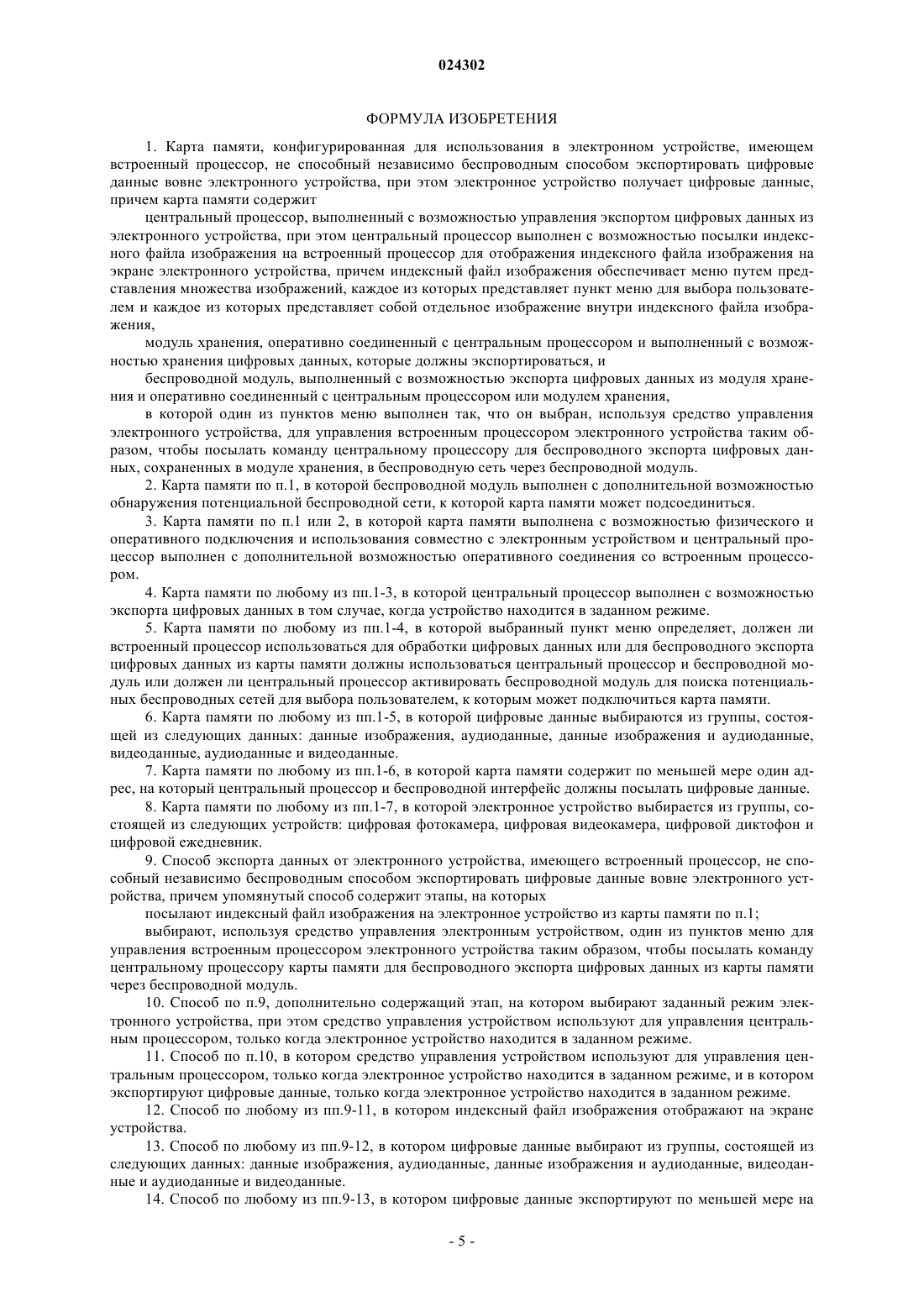

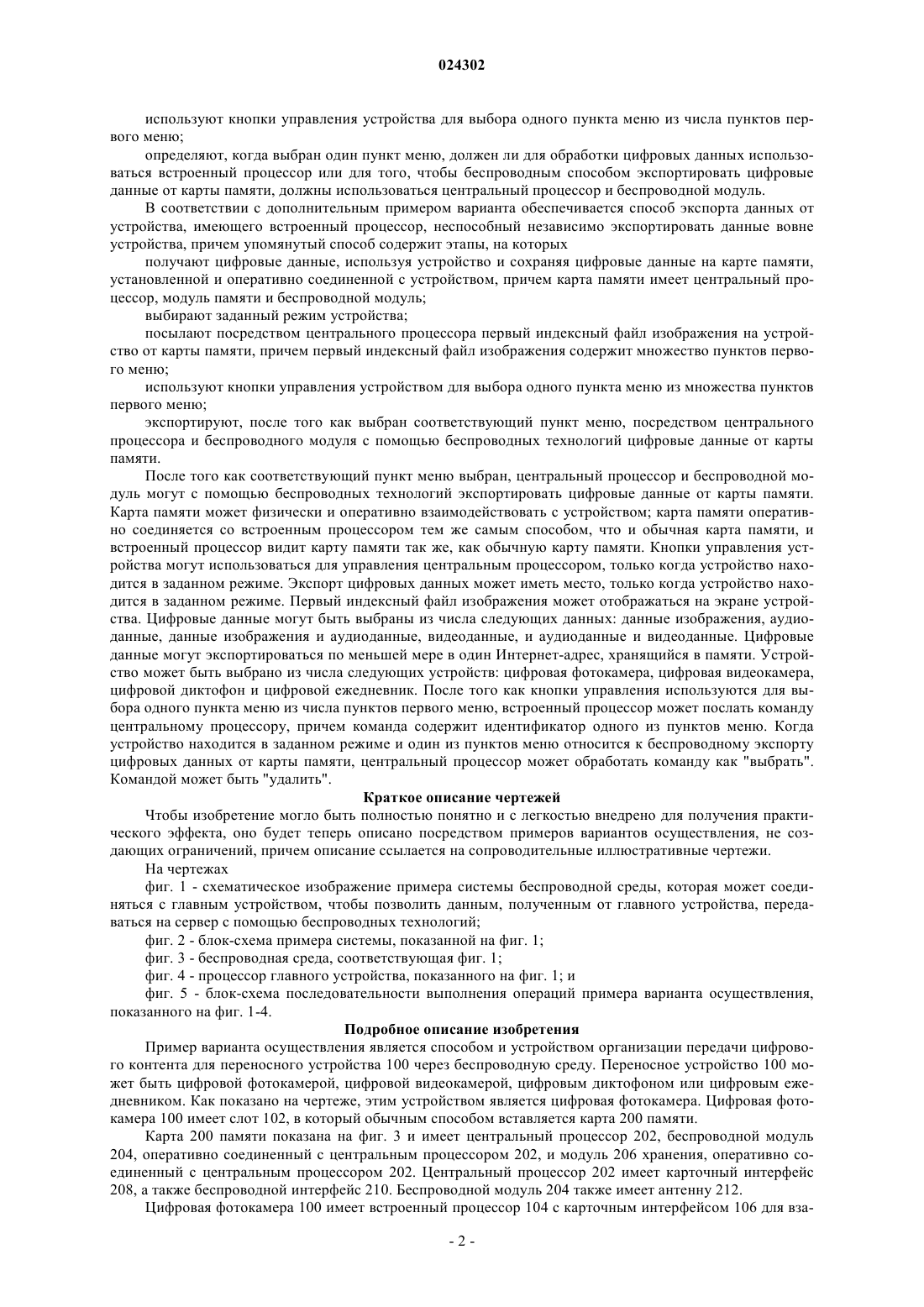

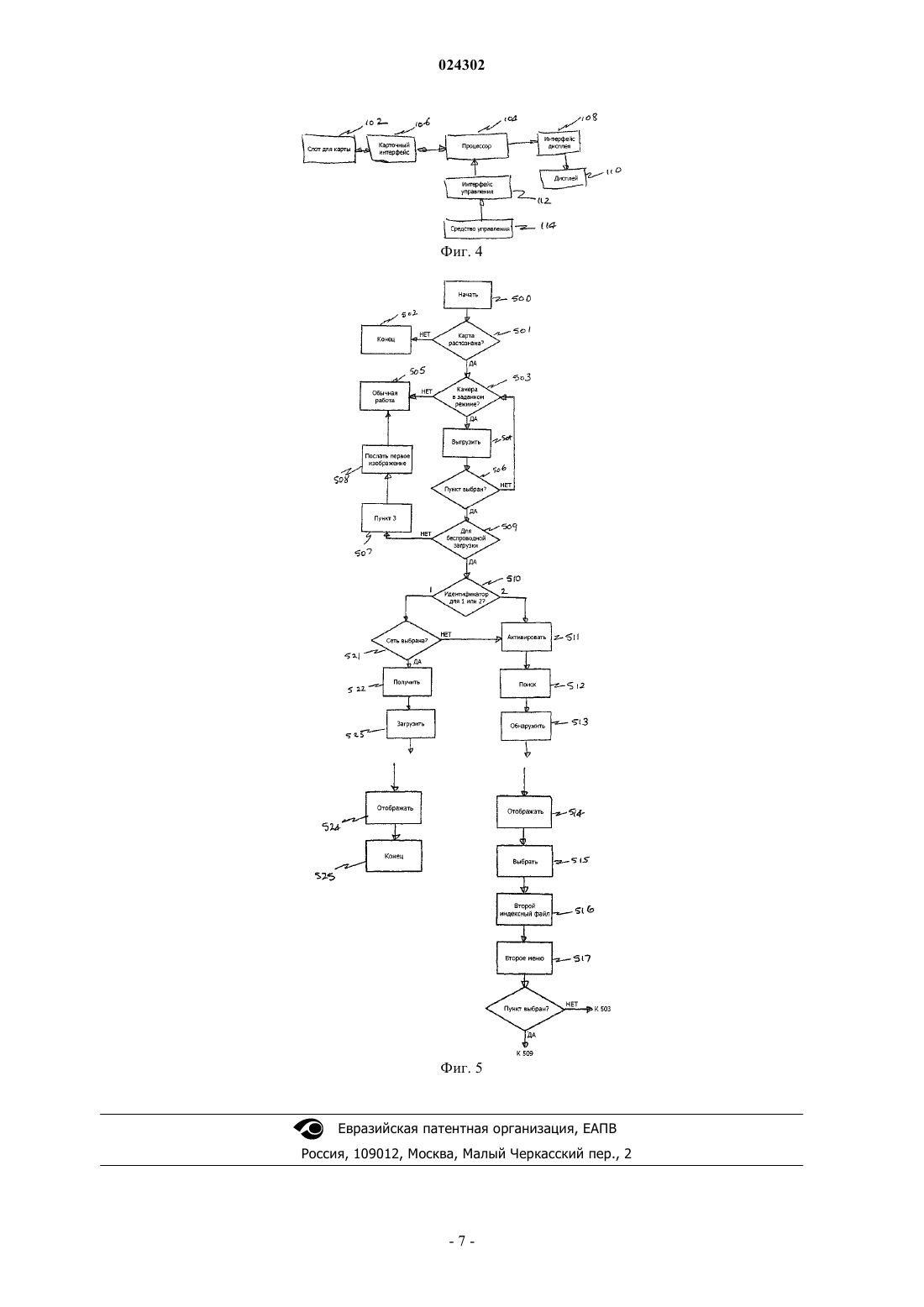

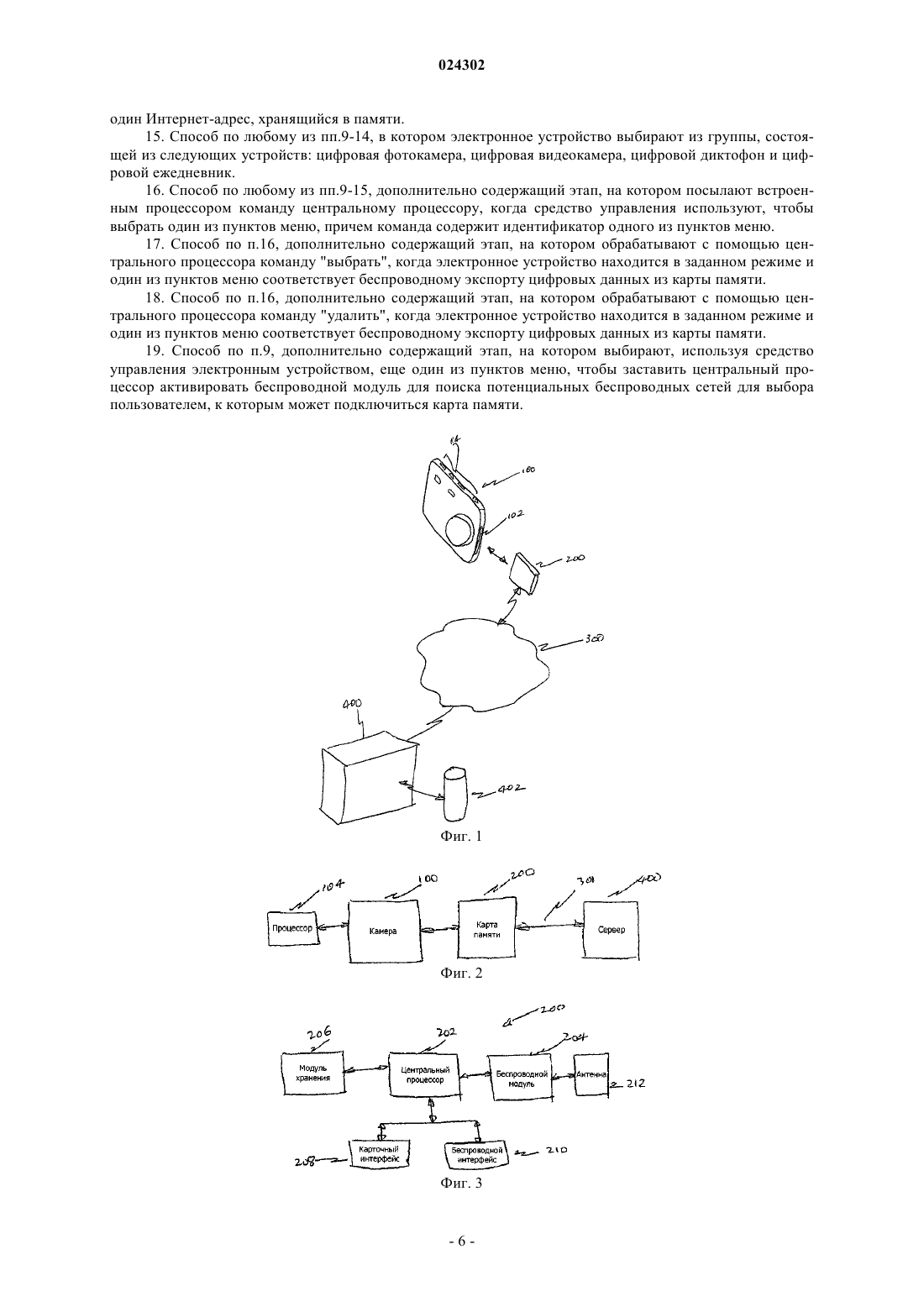

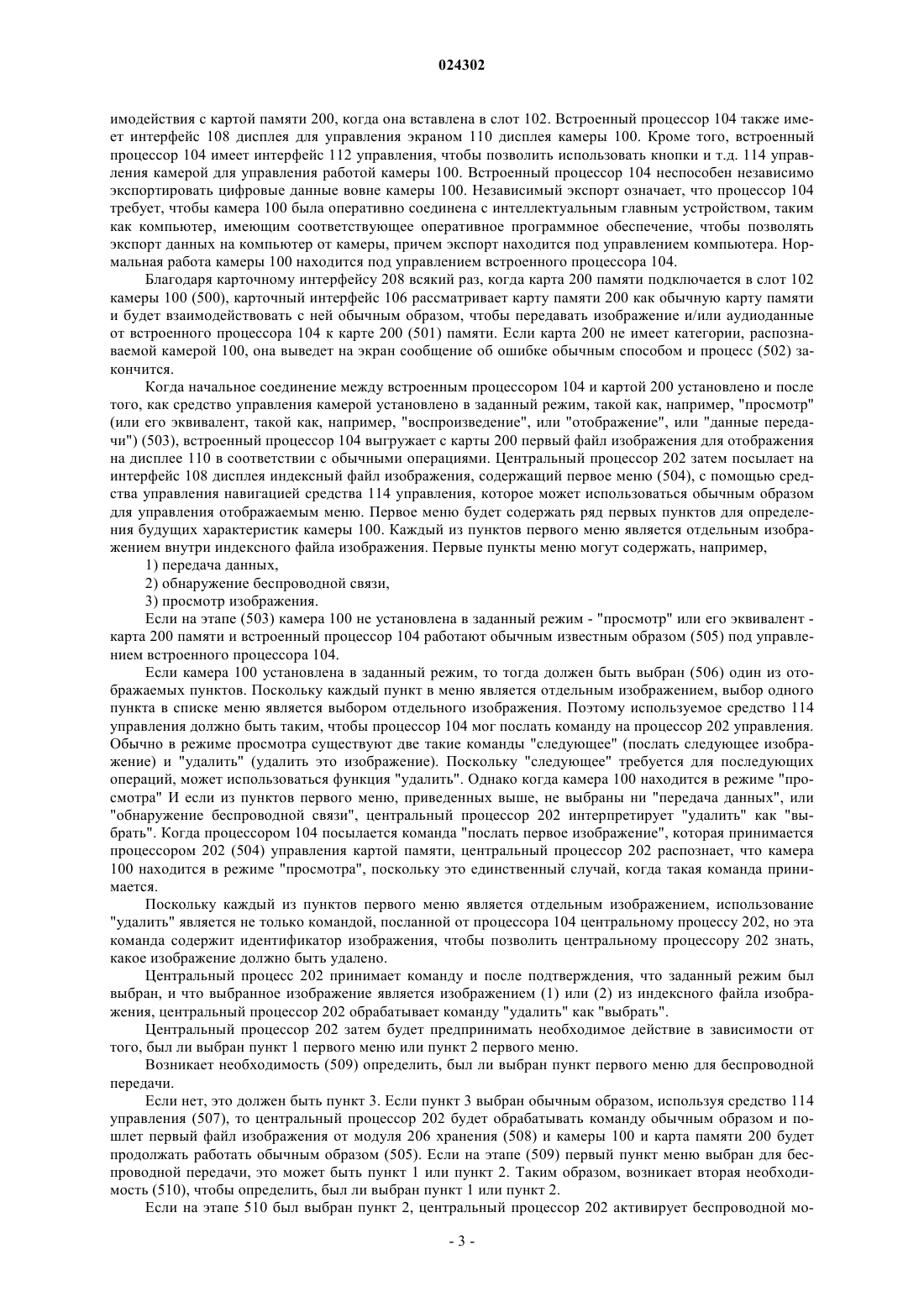

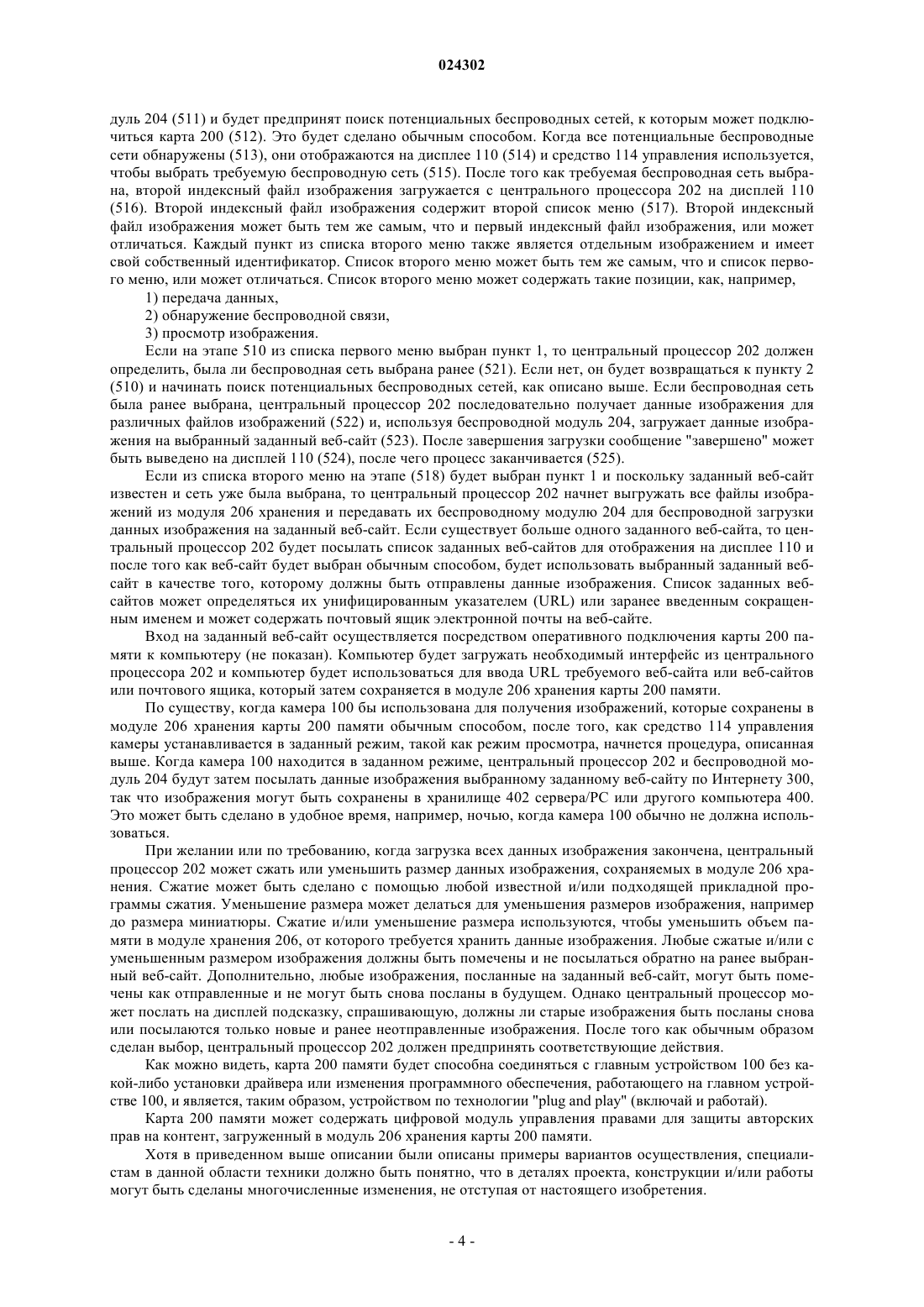

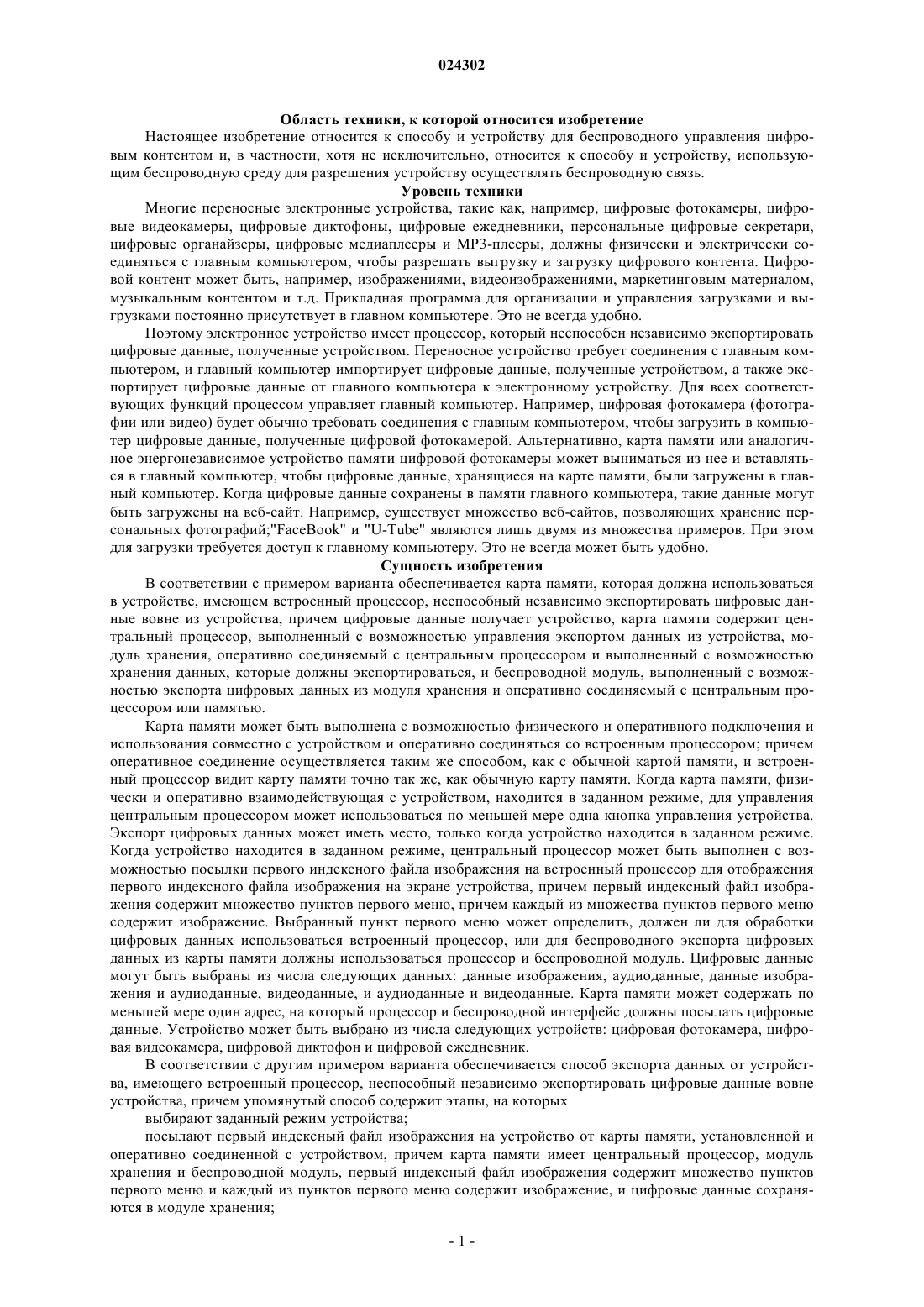

СПОСОБ И УСТРОЙСТВО ДЛЯ БЕСПРОВОДНОГО УПРАВЛЕНИЯ ЦИФРОВЫМ КОНТЕНТОМ Карта памяти, которая должна использоваться в устройстве, имеющем встроенный процессор,неспособный независимо экспортировать цифровые данные вовне устройства, причем цифровые данные получаются устройством, и карта памяти содержит центральный процессор, выполненный с возможностью управления экспортом данных из устройства, модуль хранения, оперативно соединенный с центральным процессором и выполненный с возможностью хранения данных,которые должны экспортироваться, и беспроводной модуль, выполненный с возможностью экспорта цифровых данных из модуля хранения и оперативно соединяемый с центральным процессором или памятью. Раскрыт также соответствующий способ. Тан Чон Юн Уэйн (SG) Истомин С.В. (RU) Область техники, к которой относится изобретение Настоящее изобретение относится к способу и устройству для беспроводного управления цифровым контентом и, в частности, хотя не исключительно, относится к способу и устройству, использующим беспроводную среду для разрешения устройству осуществлять беспроводную связь. Уровень техники Многие переносные электронные устройства, такие как, например, цифровые фотокамеры, цифровые видеокамеры, цифровые диктофоны, цифровые ежедневники, персональные цифровые секретари,цифровые органайзеры, цифровые медиаплееры и МР 3-плееры, должны физически и электрически соединяться с главным компьютером, чтобы разрешать выгрузку и загрузку цифрового контента. Цифровой контент может быть, например, изображениями, видеоизображениями, маркетинговым материалом,музыкальным контентом и т.д. Прикладная программа для организации и управления загрузками и выгрузками постоянно присутствует в главном компьютере. Это не всегда удобно. Поэтому электронное устройство имеет процессор, который неспособен независимо экспортировать цифровые данные, полученные устройством. Переносное устройство требует соединения с главным компьютером, и главный компьютер импортирует цифровые данные, полученные устройством, а также экспортирует цифровые данные от главного компьютера к электронному устройству. Для всех соответствующих функций процессом управляет главный компьютер. Например, цифровая фотокамера (фотографии или видео) будет обычно требовать соединения с главным компьютером, чтобы загрузить в компьютер цифровые данные, полученные цифровой фотокамерой. Альтернативно, карта памяти или аналогичное энергонезависимое устройство памяти цифровой фотокамеры может выниматься из нее и вставляться в главный компьютер, чтобы цифровые данные, хранящиеся на карте памяти, были загружены в главный компьютер. Когда цифровые данные сохранены в памяти главного компьютера, такие данные могут быть загружены на веб-сайт. Например, существует множество веб-сайтов, позволяющих хранение персональных фотографий;"FaceBook" и "U-Tube" являются лишь двумя из множества примеров. При этом для загрузки требуется доступ к главному компьютеру. Это не всегда может быть удобно. Сущность изобретения В соответствии с примером варианта обеспечивается карта памяти, которая должна использоваться в устройстве, имеющем встроенный процессор, неспособный независимо экспортировать цифровые данные вовне из устройства, причем цифровые данные получает устройство, карта памяти содержит центральный процессор, выполненный с возможностью управления экспортом данных из устройства, модуль хранения, оперативно соединяемый с центральным процессором и выполненный с возможностью хранения данных, которые должны экспортироваться, и беспроводной модуль, выполненный с возможностью экспорта цифровых данных из модуля хранения и оперативно соединяемый с центральным процессором или памятью. Карта памяти может быть выполнена с возможностью физического и оперативного подключения и использования совместно с устройством и оперативно соединяться со встроенным процессором; причем оперативное соединение осуществляется таким же способом, как с обычной картой памяти, и встроенный процессор видит карту памяти точно так же, как обычную карту памяти. Когда карта памяти, физически и оперативно взаимодействующая с устройством, находится в заданном режиме, для управления центральным процессором может использоваться по меньшей мере одна кнопка управления устройства. Экспорт цифровых данных может иметь место, только когда устройство находится в заданном режиме. Когда устройство находится в заданном режиме, центральный процессор может быть выполненс возможностью посылки первого индексного файла изображения на встроенный процессор для отображения первого индексного файла изображения на экране устройства, причем первый индексный файл изображения содержит множество пунктов первого меню, причем каждый из множества пунктов первого меню содержит изображение. Выбранный пункт первого меню может определить, должен ли для обработки цифровых данных использоваться встроенный процессор, или для беспроводного экспорта цифровых данных из карты памяти должны использоваться процессор и беспроводной модуль. Цифровые данные могут быть выбраны из числа следующих данных: данные изображения, аудиоданные, данные изображения и аудиоданные, видеоданные, и аудиоданные и видеоданные. Карта памяти может содержать по меньшей мере один адрес, на который процессор и беспроводной интерфейс должны посылать цифровые данные. Устройство может быть выбрано из числа следующих устройств: цифровая фотокамера, цифровая видеокамера, цифровой диктофон и цифровой ежедневник. В соответствии с другим примером варианта обеспечивается способ экспорта данных от устройства, имеющего встроенный процессор, неспособный независимо экспортировать цифровые данные вовне устройства, причем упомянутый способ содержит этапы, на которых выбирают заданный режим устройства; посылают первый индексный файл изображения на устройство от карты памяти, установленной и оперативно соединенной с устройством, причем карта памяти имеет центральный процессор, модуль хранения и беспроводной модуль, первый индексный файл изображения содержит множество пунктов первого меню и каждый из пунктов первого меню содержит изображение, и цифровые данные сохраняются в модуле хранения; используют кнопки управления устройства для выбора одного пункта меню из числа пунктов первого меню; определяют, когда выбран один пункт меню, должен ли для обработки цифровых данных использоваться встроенный процессор или для того, чтобы беспроводным способом экспортировать цифровые данные от карты памяти, должны использоваться центральный процессор и беспроводной модуль. В соответствии с дополнительным примером варианта обеспечивается способ экспорта данных от устройства, имеющего встроенный процессор, неспособный независимо экспортировать данные вовне устройства, причем упомянутый способ содержит этапы, на которых получают цифровые данные, используя устройство и сохраняя цифровые данные на карте памяти,установленной и оперативно соединенной с устройством, причем карта памяти имеет центральный процессор, модуль памяти и беспроводной модуль; выбирают заданный режим устройства; посылают посредством центрального процессора первый индексный файл изображения на устройство от карты памяти, причем первый индексный файл изображения содержит множество пунктов первого меню; используют кнопки управления устройством для выбора одного пункта меню из множества пунктов первого меню; экспортируют, после того как выбран соответствующий пункт меню, посредством центрального процессора и беспроводного модуля с помощью беспроводных технологий цифровые данные от карты памяти. После того как соответствующий пункт меню выбран, центральный процессор и беспроводной модуль могут с помощью беспроводных технологий экспортировать цифровые данные от карты памяти. Карта памяти может физически и оперативно взаимодействовать с устройством; карта памяти оперативно соединяется со встроенным процессором тем же самым способом, что и обычная карта памяти, и встроенный процессор видит карту памяти так же, как обычную карту памяти. Кнопки управления устройства могут использоваться для управления центральным процессором, только когда устройство находится в заданном режиме. Экспорт цифровых данных может иметь место, только когда устройство находится в заданном режиме. Первый индексный файл изображения может отображаться на экране устройства. Цифровые данные могут быть выбраны из числа следующих данных: данные изображения, аудиоданные, данные изображения и аудиоданные, видеоданные, и аудиоданные и видеоданные. Цифровые данные могут экспортироваться по меньшей мере в один Интернет-адрес, хранящийся в памяти. Устройство может быть выбрано из числа следующих устройств: цифровая фотокамера, цифровая видеокамера,цифровой диктофон и цифровой ежедневник. После того как кнопки управления используются для выбора одного пункта меню из числа пунктов первого меню, встроенный процессор может послать команду центральному процессору, причем команда содержит идентификатор одного из пунктов меню. Когда устройство находится в заданном режиме и один из пунктов меню относится к беспроводному экспорту цифровых данных от карты памяти, центральный процессор может обработать команду как "выбрать". Командой может быть "удалить". Краткое описание чертежей Чтобы изобретение могло быть полностью понятно и с легкостью внедрено для получения практического эффекта, оно будет теперь описано посредством примеров вариантов осуществления, не создающих ограничений, причем описание ссылается на сопроводительные иллюстративные чертежи. На чертежах фиг. 1 - схематическое изображение примера системы беспроводной среды, которая может соединяться с главным устройством, чтобы позволить данным, полученным от главного устройства, передаваться на сервер с помощью беспроводных технологий; фиг. 2 - блок-схема примера системы, показанной на фиг. 1; фиг. 3 - беспроводная среда, соответствующая фиг. 1; фиг. 4 - процессор главного устройства, показанного на фиг. 1; и фиг. 5 - блок-схема последовательности выполнения операций примера варианта осуществления,показанного на фиг. 1-4. Подробное описание изобретения Пример варианта осуществления является способом и устройством организации передачи цифрового контента для переносного устройства 100 через беспроводную среду. Переносное устройство 100 может быть цифровой фотокамерой, цифровой видеокамерой, цифровым диктофоном или цифровым ежедневником. Как показано на чертеже, этим устройством является цифровая фотокамера. Цифровая фотокамера 100 имеет слот 102, в который обычным способом вставляется карта 200 памяти. Карта 200 памяти показана на фиг. 3 и имеет центральный процессор 202, беспроводной модуль 204, оперативно соединенный с центральным процессором 202, и модуль 206 хранения, оперативно соединенный с центральным процессором 202. Центральный процессор 202 имеет карточный интерфейс 208, а также беспроводной интерфейс 210. Беспроводной модуль 204 также имеет антенну 212. Цифровая фотокамера 100 имеет встроенный процессор 104 с карточным интерфейсом 106 для вза-2 024302 имодействия с картой памяти 200, когда она вставлена в слот 102. Встроенный процессор 104 также имеет интерфейс 108 дисплея для управления экраном 110 дисплея камеры 100. Кроме того, встроенный процессор 104 имеет интерфейс 112 управления, чтобы позволить использовать кнопки и т.д. 114 управления камерой для управления работой камеры 100. Встроенный процессор 104 неспособен независимо экспортировать цифровые данные вовне камеры 100. Независимый экспорт означает, что процессор 104 требует, чтобы камера 100 была оперативно соединена с интеллектуальным главным устройством, таким как компьютер, имеющим соответствующее оперативное программное обеспечение, чтобы позволять экспорт данных на компьютер от камеры, причем экспорт находится под управлением компьютера. Нормальная работа камеры 100 находится под управлением встроенного процессора 104. Благодаря карточному интерфейсу 208 всякий раз, когда карта 200 памяти подключается в слот 102 камеры 100 (500), карточный интерфейс 106 рассматривает карту памяти 200 как обычную карту памяти и будет взаимодействовать с ней обычным образом, чтобы передавать изображение и/или аудиоданные от встроенного процессора 104 к карте 200 (501) памяти. Если карта 200 не имеет категории, распознаваемой камерой 100, она выведет на экран сообщение об ошибке обычным способом и процесс (502) закончится. Когда начальное соединение между встроенным процессором 104 и картой 200 установлено и после того, как средство управления камерой установлено в заданный режим, такой как, например, "просмотр"(или его эквивалент, такой как, например, "воспроизведение", или "отображение", или "данные передачи") (503), встроенный процессор 104 выгружает с карты 200 первый файл изображения для отображения на дисплее 110 в соответствии с обычными операциями. Центральный процессор 202 затем посылает на интерфейс 108 дисплея индексный файл изображения, содержащий первое меню (504), с помощью средства управления навигацией средства 114 управления, которое может использоваться обычным образом для управления отображаемым меню. Первое меню будет содержать ряд первых пунктов для определения будущих характеристик камеры 100. Каждый из пунктов первого меню является отдельным изображением внутри индексного файла изображения. Первые пункты меню могут содержать, например,1) передача данных,2) обнаружение беспроводной связи,3) просмотр изображения. Если на этапе (503) камера 100 не установлена в заданный режим - "просмотр" или его эквивалент карта 200 памяти и встроенный процессор 104 работают обычным известным образом (505) под управлением встроенного процессора 104. Если камера 100 установлена в заданный режим, то тогда должен быть выбран (506) один из отображаемых пунктов. Поскольку каждый пункт в меню является отдельным изображением, выбор одного пункта в списке меню является выбором отдельного изображения. Поэтому используемое средство 114 управления должно быть таким, чтобы процессор 104 мог послать команду на процессор 202 управления. Обычно в режиме просмотра существуют две такие команды "следующее" (послать следующее изображение) и "удалить" (удалить это изображение). Поскольку "следующее" требуется для последующих операций, может использоваться функция "удалить". Однако когда камера 100 находится в режиме "просмотра" И если из пунктов первого меню, приведенных выше, не выбраны ни "передача данных", или"обнаружение беспроводной связи", центральный процессор 202 интерпретирует "удалить" как "выбрать". Когда процессором 104 посылается команда "послать первое изображение", которая принимается процессором 202 (504) управления картой памяти, центральный процессор 202 распознает, что камера 100 находится в режиме "просмотра", поскольку это единственный случай, когда такая команда принимается. Поскольку каждый из пунктов первого меню является отдельным изображением, использование"удалить" является не только командой, посланной от процессора 104 центральному процессу 202, но эта команда содержит идентификатор изображения, чтобы позволить центральному процессору 202 знать,какое изображение должно быть удалено. Центральный процесс 202 принимает команду и после подтверждения, что заданный режим был выбран, и что выбранное изображение является изображением (1) или (2) из индексного файла изображения, центральный процессор 202 обрабатывает команду "удалить" как "выбрать". Центральный процессор 202 затем будет предпринимать необходимое действие в зависимости от того, был ли выбран пункт 1 первого меню или пункт 2 первого меню. Возникает необходимость (509) определить, был ли выбран пункт первого меню для беспроводной передачи. Если нет, это должен быть пункт 3. Если пункт 3 выбран обычным образом, используя средство 114 управления (507), то центральный процессор 202 будет обрабатывать команду обычным образом и пошлет первый файл изображения от модуля 206 хранения (508) и камеры 100 и карта памяти 200 будет продолжать работать обычным образом (505). Если на этапе (509) первый пункт меню выбран для беспроводной передачи, это может быть пункт 1 или пункт 2. Таким образом, возникает вторая необходимость (510), чтобы определить, был ли выбран пункт 1 или пункт 2. Если на этапе 510 был выбран пункт 2, центральный процессор 202 активирует беспроводной мо-3 024302 дуль 204 (511) и будет предпринят поиск потенциальных беспроводных сетей, к которым может подключиться карта 200 (512). Это будет сделано обычным способом. Когда все потенциальные беспроводные сети обнаружены (513), они отображаются на дисплее 110 (514) и средство 114 управления используется,чтобы выбрать требуемую беспроводную сеть (515). После того как требуемая беспроводная сеть выбрана, второй индексный файл изображения загружается с центрального процессора 202 на дисплей 110(516). Второй индексный файл изображения содержит второй список меню (517). Второй индексный файл изображения может быть тем же самым, что и первый индексный файл изображения, или может отличаться. Каждый пункт из списка второго меню также является отдельным изображением и имеет свой собственный идентификатор. Список второго меню может быть тем же самым, что и список первого меню, или может отличаться. Список второго меню может содержать такие позиции, как, например,1) передача данных,2) обнаружение беспроводной связи,3) просмотр изображения. Если на этапе 510 из списка первого меню выбран пункт 1, то центральный процессор 202 должен определить, была ли беспроводная сеть выбрана ранее (521). Если нет, он будет возвращаться к пункту 2(510) и начинать поиск потенциальных беспроводных сетей, как описано выше. Если беспроводная сеть была ранее выбрана, центральный процессор 202 последовательно получает данные изображения для различных файлов изображений (522) и, используя беспроводной модуль 204, загружает данные изображения на выбранный заданный веб-сайт (523). После завершения загрузки сообщение "завершено" может быть выведено на дисплей 110 (524), после чего процесс заканчивается (525). Если из списка второго меню на этапе (518) будет выбран пункт 1 и поскольку заданный веб-сайт известен и сеть уже была выбрана, то центральный процессор 202 начнет выгружать все файлы изображений из модуля 206 хранения и передавать их беспроводному модулю 204 для беспроводной загрузки данных изображения на заданный веб-сайт. Если существует больше одного заданного веб-сайта, то центральный процессор 202 будет посылать список заданных веб-сайтов для отображения на дисплее 110 и после того как веб-сайт будет выбран обычным способом, будет использовать выбранный заданный вебсайт в качестве того, которому должны быть отправлены данные изображения. Список заданных вебсайтов может определяться их унифицированным указателем (URL) или заранее введенным сокращенным именем и может содержать почтовый ящик электронной почты на веб-сайте. Вход на заданный веб-сайт осуществляется посредством оперативного подключения карты 200 памяти к компьютеру (не показан). Компьютер будет загружать необходимый интерфейс из центрального процессора 202 и компьютер будет использоваться для ввода URL требуемого веб-сайта или веб-сайтов или почтового ящика, который затем сохраняется в модуле 206 хранения карты 200 памяти. По существу, когда камера 100 бы использована для получения изображений, которые сохранены в модуле 206 хранения карты 200 памяти обычным способом, после того, как средство 114 управления камеры устанавливается в заданный режим, такой как режим просмотра, начнется процедура, описанная выше. Когда камера 100 находится в заданном режиме, центральный процессор 202 и беспроводной модуль 204 будут затем посылать данные изображения выбранному заданному веб-сайту по Интернету 300,так что изображения могут быть сохранены в хранилище 402 сервера/PC или другого компьютера 400. Это может быть сделано в удобное время, например, ночью, когда камера 100 обычно не должна использоваться. При желании или по требованию, когда загрузка всех данных изображения закончена, центральный процессор 202 может сжать или уменьшить размер данных изображения, сохраняемых в модуле 206 хранения. Сжатие может быть сделано с помощью любой известной и/или подходящей прикладной программы сжатия. Уменьшение размера может делаться для уменьшения размеров изображения, например до размера миниатюры. Сжатие и/или уменьшение размера используются, чтобы уменьшить объем памяти в модуле хранения 206, от которого требуется хранить данные изображения. Любые сжатые и/или с уменьшенным размером изображения должны быть помечены и не посылаться обратно на ранее выбранный веб-сайт. Дополнительно, любые изображения, посланные на заданный веб-сайт, могут быть помечены как отправленные и не могут быть снова посланы в будущем. Однако центральный процессор может послать на дисплей подсказку, спрашивающую, должны ли старые изображения быть посланы снова или посылаются только новые и ранее неотправленные изображения. После того как обычным образом сделан выбор, центральный процессор 202 должен предпринять соответствующие действия. Как можно видеть, карта 200 памяти будет способна соединяться с главным устройством 100 без какой-либо установки драйвера или изменения программного обеспечения, работающего на главном устройстве 100, и является, таким образом, устройством по технологии "plug and play" (включай и работай). Карта 200 памяти может содержать цифровой модуль управления правами для защиты авторских прав на контент, загруженный в модуль 206 хранения карты 200 памяти. Хотя в приведенном выше описании были описаны примеры вариантов осуществления, специалистам в данной области техники должно быть понятно, что в деталях проекта, конструкции и/или работы могут быть сделаны многочисленные изменения, не отступая от настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Карта памяти, конфигурированная для использования в электронном устройстве, имеющем встроенный процессор, не способный независимо беспроводным способом экспортировать цифровые данные вовне электронного устройства, при этом электронное устройство получает цифровые данные,причем карта памяти содержит центральный процессор, выполненный с возможностью управления экспортом цифровых данных из электронного устройства, при этом центральный процессор выполнен с возможностью посылки индексного файла изображения на встроенный процессор для отображения индексного файла изображения на экране электронного устройства, причем индексный файл изображения обеспечивает меню путем представления множества изображений, каждое из которых представляет пункт меню для выбора пользователем и каждое из которых представляет собой отдельное изображение внутри индексного файла изображения,модуль хранения, оперативно соединенный с центральным процессором и выполненный с возможностью хранения цифровых данных, которые должны экспортироваться, и беспроводной модуль, выполненный с возможностью экспорта цифровых данных из модуля хранения и оперативно соединенный с центральным процессором или модулем хранения,в которой один из пунктов меню выполнен так, что он выбран, используя средство управления электронного устройства, для управления встроенным процессором электронного устройства таким образом, чтобы посылать команду центральному процессору для беспроводного экспорта цифровых данных, сохраненных в модуле хранения, в беспроводную сеть через беспроводной модуль. 2. Карта памяти по п.1, в которой беспроводной модуль выполнен с дополнительной возможностью обнаружения потенциальной беспроводной сети, к которой карта памяти может подсоединиться. 3. Карта памяти по п.1 или 2, в которой карта памяти выполнена с возможностью физического и оперативного подключения и использования совместно с электронным устройством и центральный процессор выполнен с дополнительной возможностью оперативного соединения со встроенным процессором. 4. Карта памяти по любому из пп.1-3, в которой центральный процессор выполнен с возможностью экспорта цифровых данных в том случае, когда устройство находится в заданном режиме. 5. Карта памяти по любому из пп.1-4, в которой выбранный пункт меню определяет, должен ли встроенный процессор использоваться для обработки цифровых данных или для беспроводного экспорта цифровых данных из карты памяти должны использоваться центральный процессор и беспроводной модуль или должен ли центральный процессор активировать беспроводной модуль для поиска потенциальных беспроводных сетей для выбора пользователем, к которым может подключиться карта памяти. 6. Карта памяти по любому из пп.1-5, в которой цифровые данные выбираются из группы, состоящей из следующих данных: данные изображения, аудиоданные, данные изображения и аудиоданные,видеоданные, аудиоданные и видеоданные. 7. Карта памяти по любому из пп.1-6, в которой карта памяти содержит по меньшей мере один адрес, на который центральный процессор и беспроводной интерфейс должны посылать цифровые данные. 8. Карта памяти по любому из пп.1-7, в которой электронное устройство выбирается из группы, состоящей из следующих устройств: цифровая фотокамера, цифровая видеокамера, цифровой диктофон и цифровой ежедневник. 9. Способ экспорта данных от электронного устройства, имеющего встроенный процессор, не способный независимо беспроводным способом экспортировать цифровые данные вовне электронного устройства, причем упомянутый способ содержит этапы, на которых посылают индексный файл изображения на электронное устройство из карты памяти по п.1; выбирают, используя средство управления электронным устройством, один из пунктов меню для управления встроенным процессором электронного устройства таким образом, чтобы посылать команду центральному процессору карты памяти для беспроводного экспорта цифровых данных из карты памяти через беспроводной модуль. 10. Способ по п.9, дополнительно содержащий этап, на котором выбирают заданный режим электронного устройства, при этом средство управления устройством используют для управления центральным процессором, только когда электронное устройство находится в заданном режиме. 11. Способ по п.10, в котором средство управления устройством используют для управления центральным процессором, только когда электронное устройство находится в заданном режиме, и в котором экспортируют цифровые данные, только когда электронное устройство находится в заданном режиме. 12. Способ по любому из пп.9-11, в котором индексный файл изображения отображают на экране устройства. 13. Способ по любому из пп.9-12, в котором цифровые данные выбирают из группы, состоящей из следующих данных: данные изображения, аудиоданные, данные изображения и аудиоданные, видеоданные и аудиоданные и видеоданные. 14. Способ по любому из пп.9-13, в котором цифровые данные экспортируют по меньшей мере на один Интернет-адрес, хранящийся в памяти. 15. Способ по любому из пп.9-14, в котором электронное устройство выбирают из группы, состоящей из следующих устройств: цифровая фотокамера, цифровая видеокамера, цифровой диктофон и цифровой ежедневник. 16. Способ по любому из пп.9-15, дополнительно содержащий этап, на котором посылают встроенным процессором команду центральному процессору, когда средство управления используют, чтобы выбрать один из пунктов меню, причем команда содержит идентификатор одного из пунктов меню. 17. Способ по п.16, дополнительно содержащий этап, на котором обрабатывают с помощью центрального процессора команду "выбрать", когда электронное устройство находится в заданном режиме и один из пунктов меню соответствует беспроводному экспорту цифровых данных из карты памяти. 18. Способ по п.16, дополнительно содержащий этап, на котором обрабатывают с помощью центрального процессора команду "удалить", когда электронное устройство находится в заданном режиме и один из пунктов меню соответствует беспроводному экспорту цифровых данных из карты памяти. 19. Способ по п.9, дополнительно содержащий этап, на котором выбирают, используя средство управления электронным устройством, еще один из пунктов меню, чтобы заставить центральный процессор активировать беспроводной модуль для поиска потенциальных беспроводных сетей для выбора пользователем, к которым может подключиться карта памяти.
