Панель для сборки стены здания

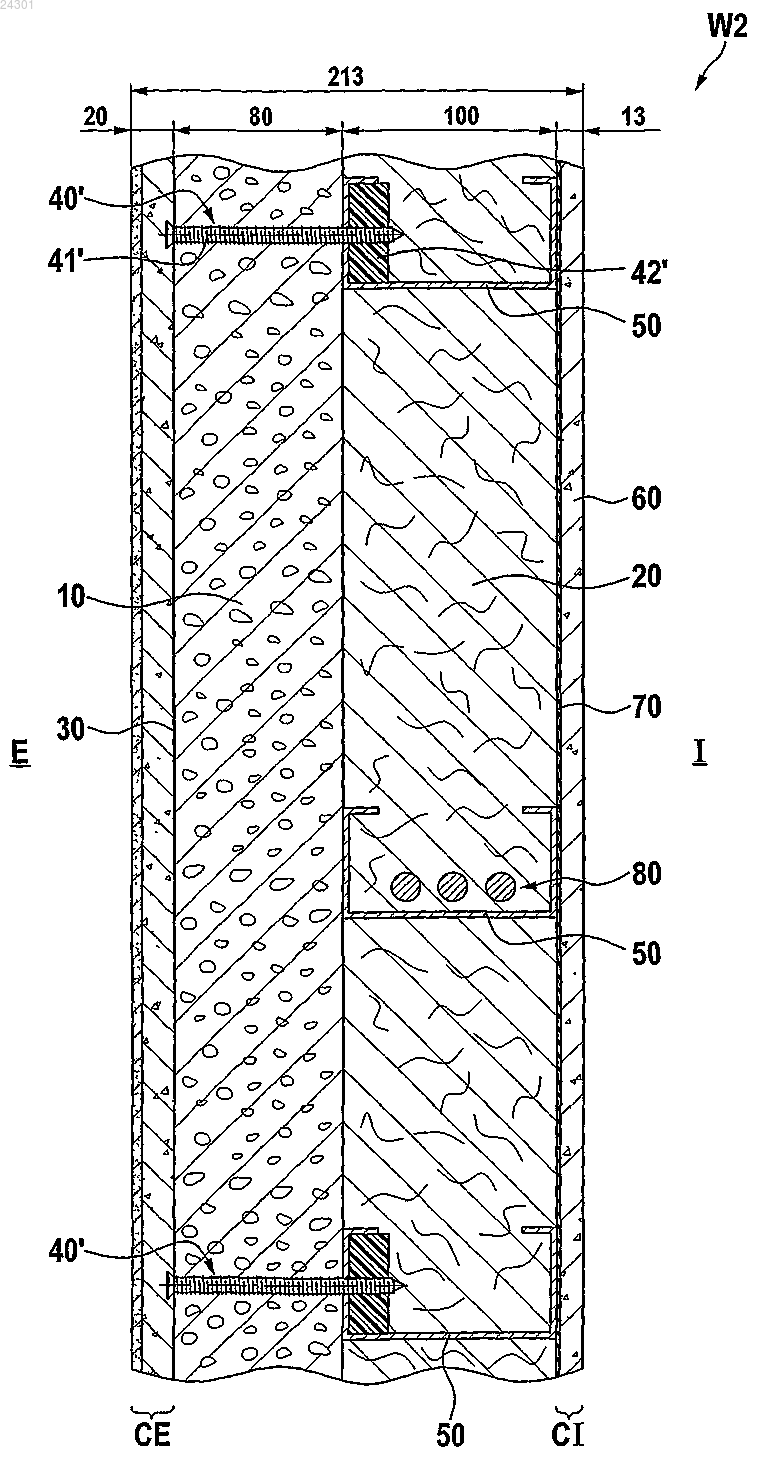

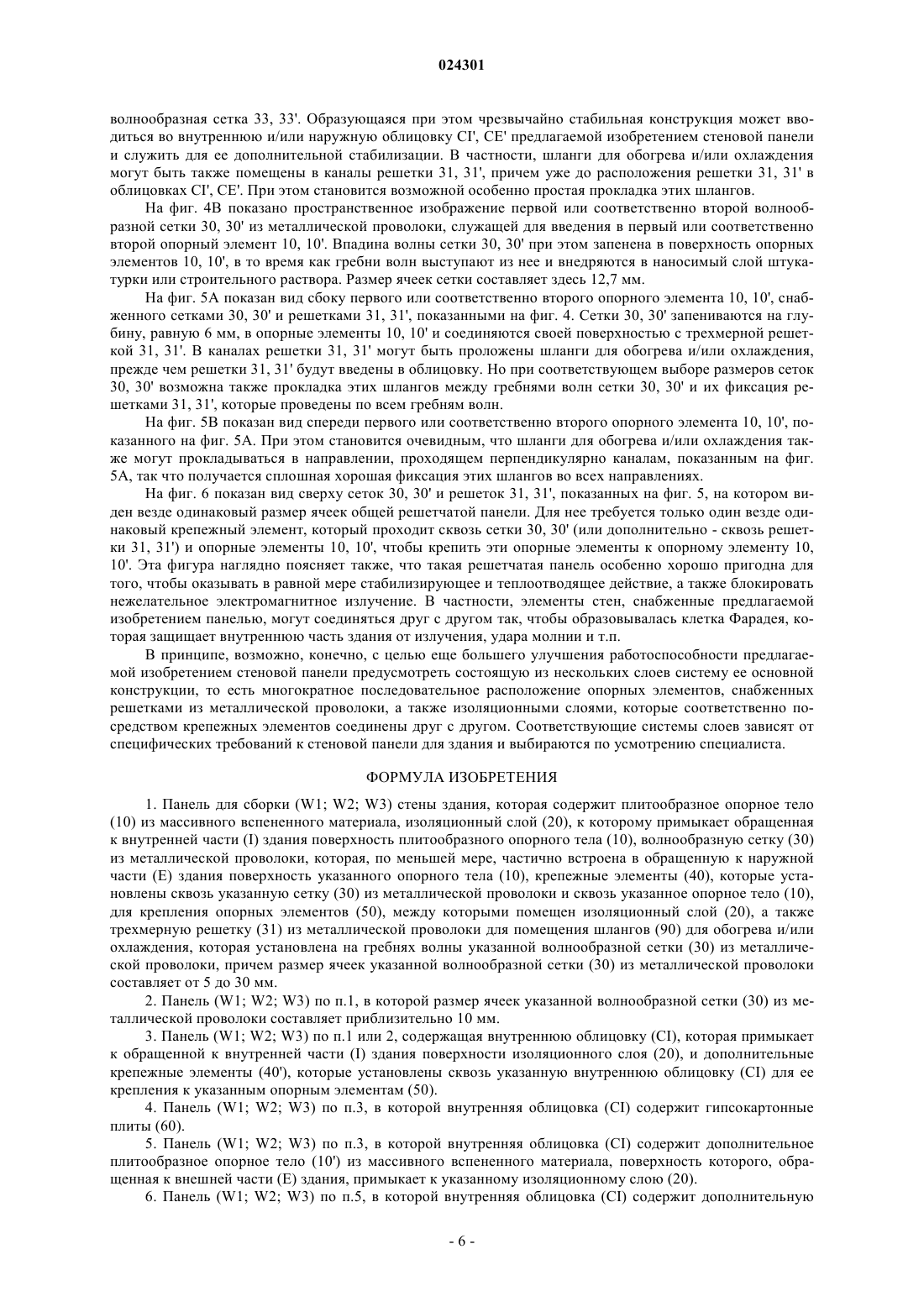

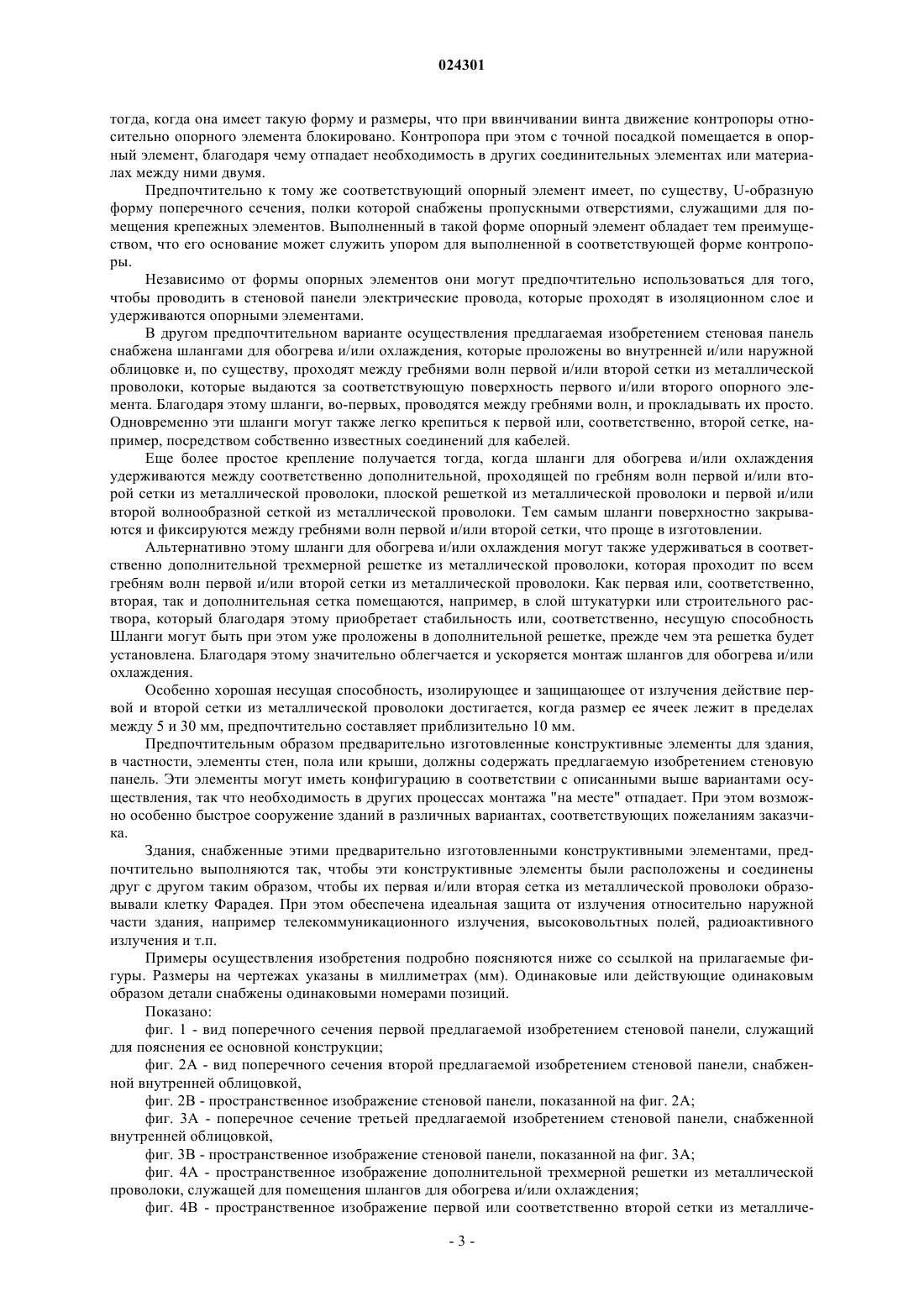

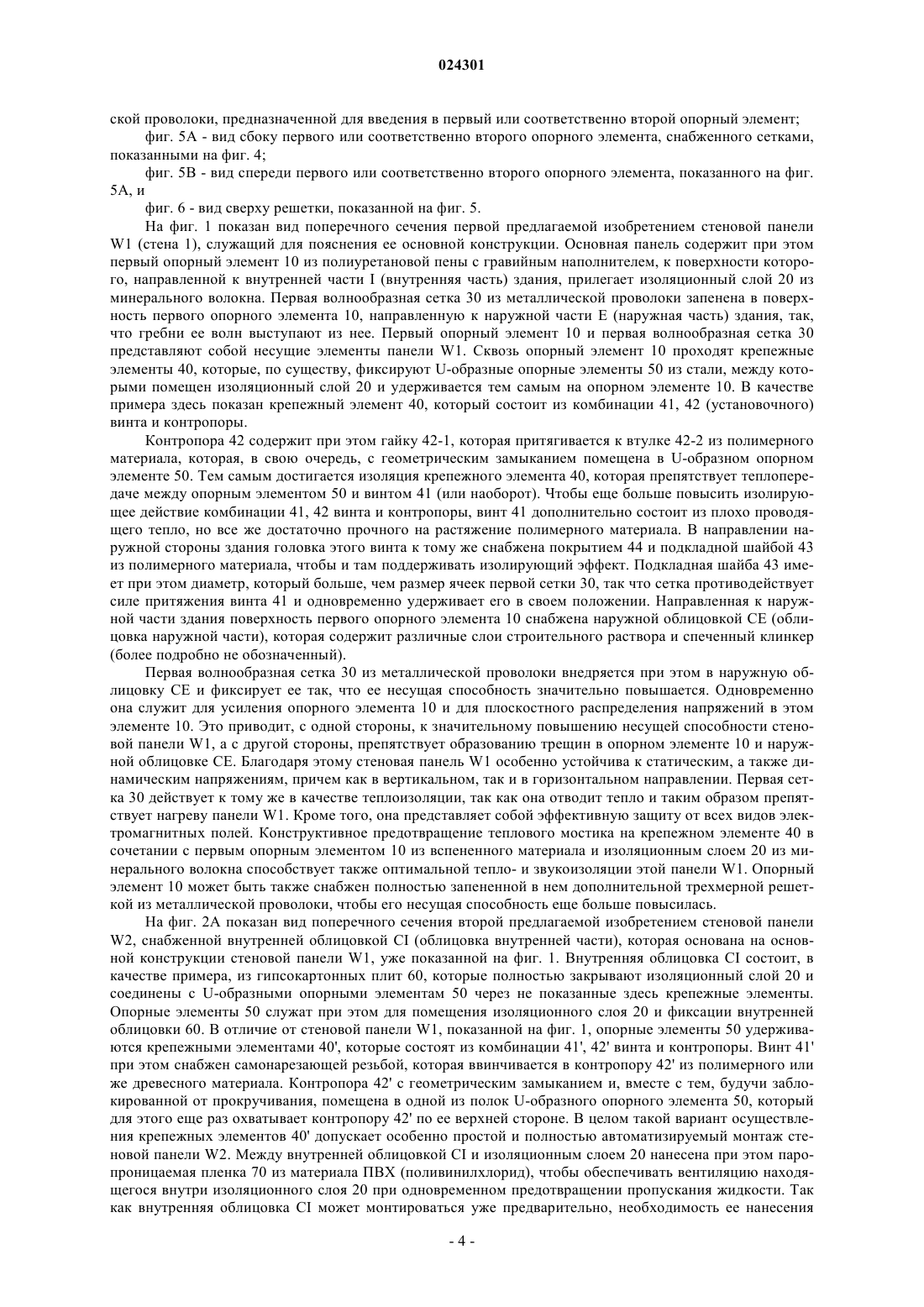

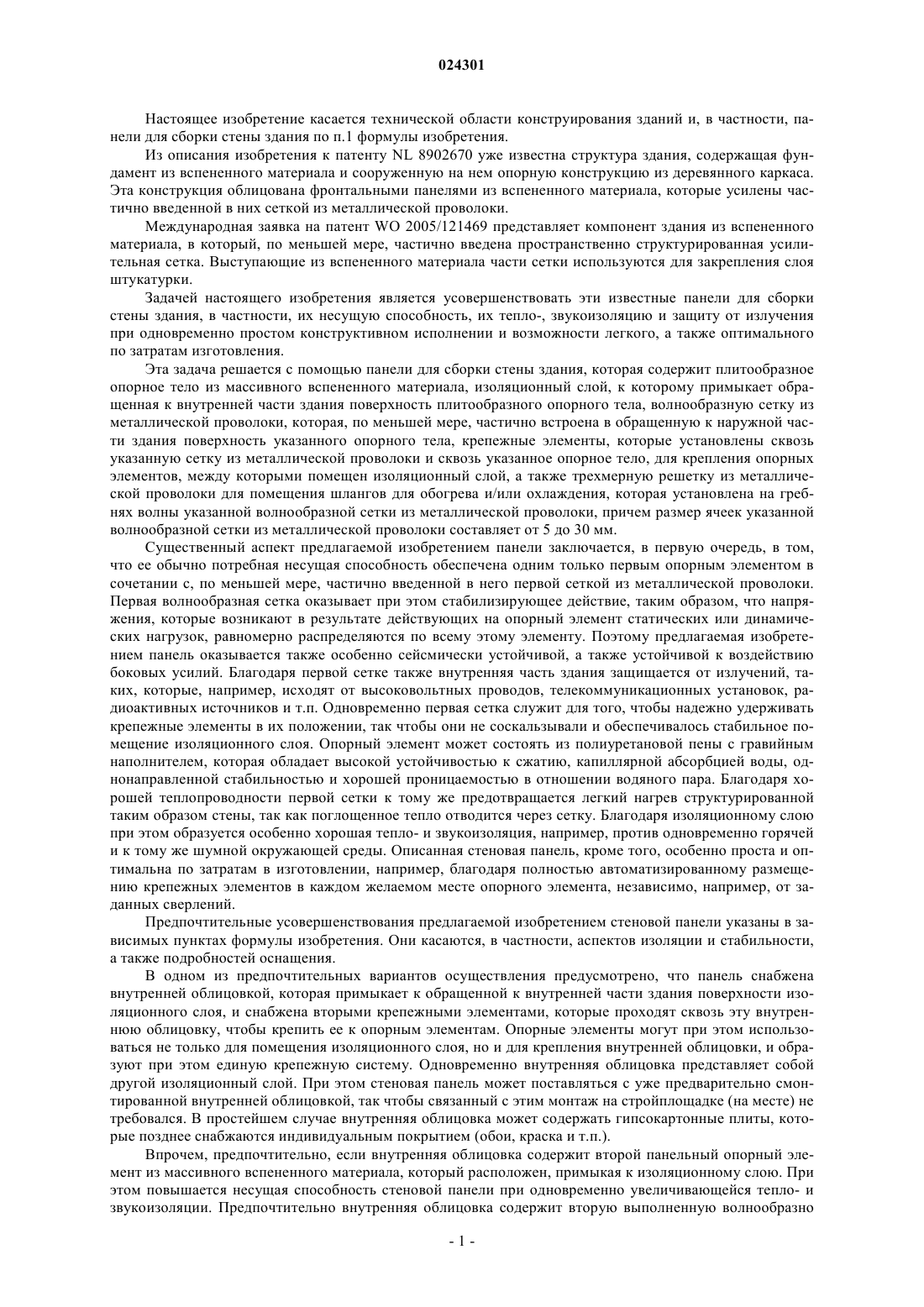

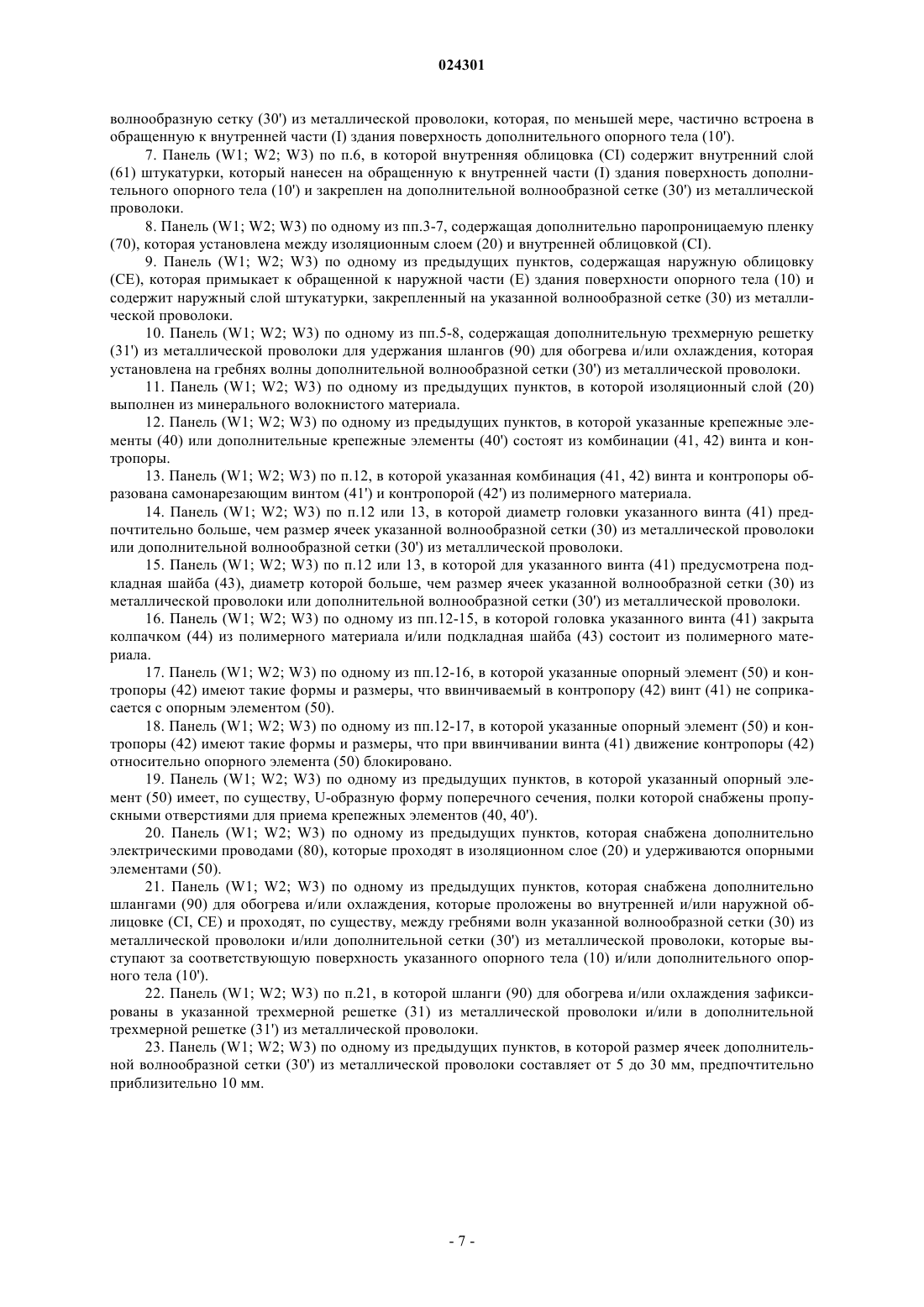

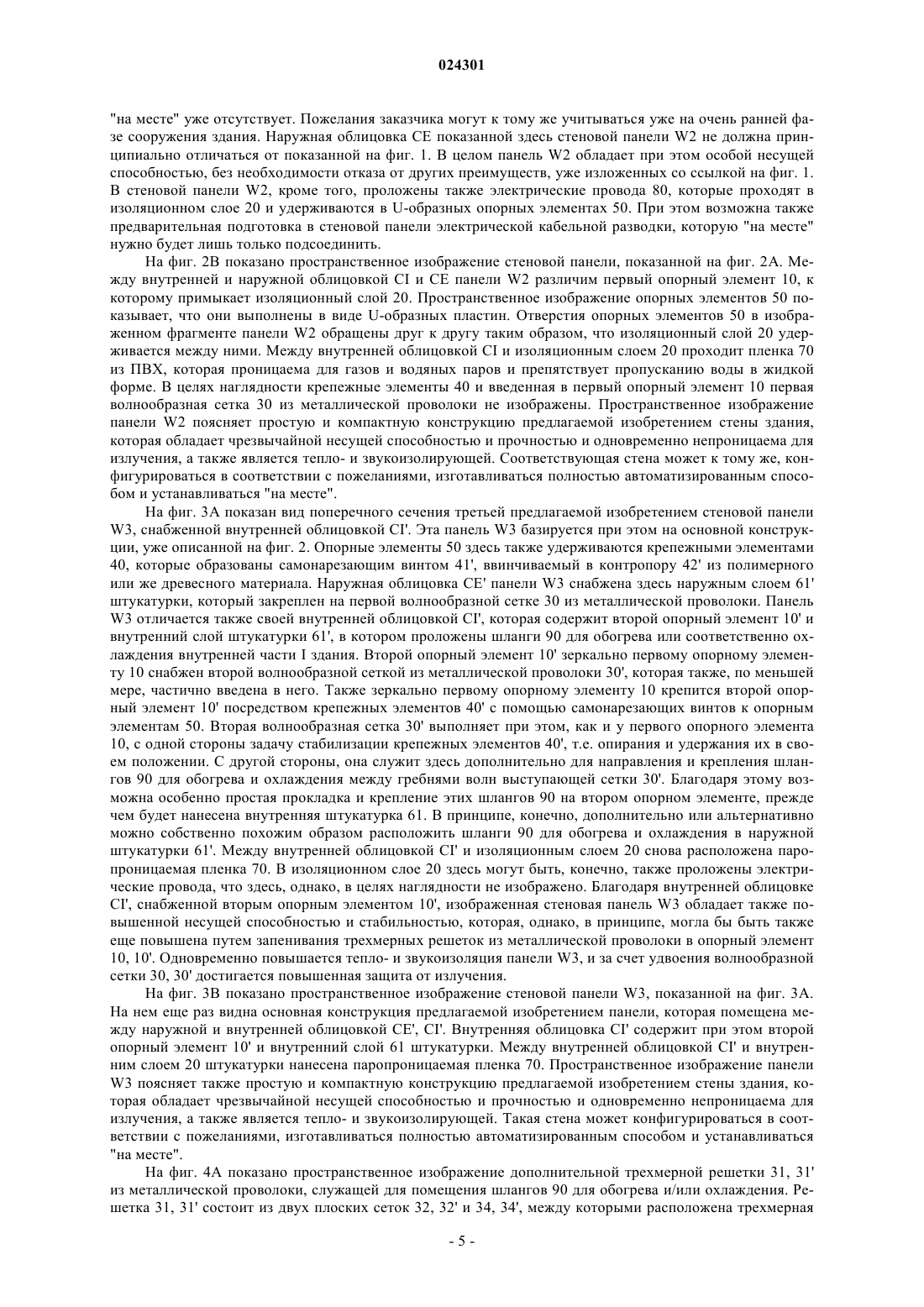

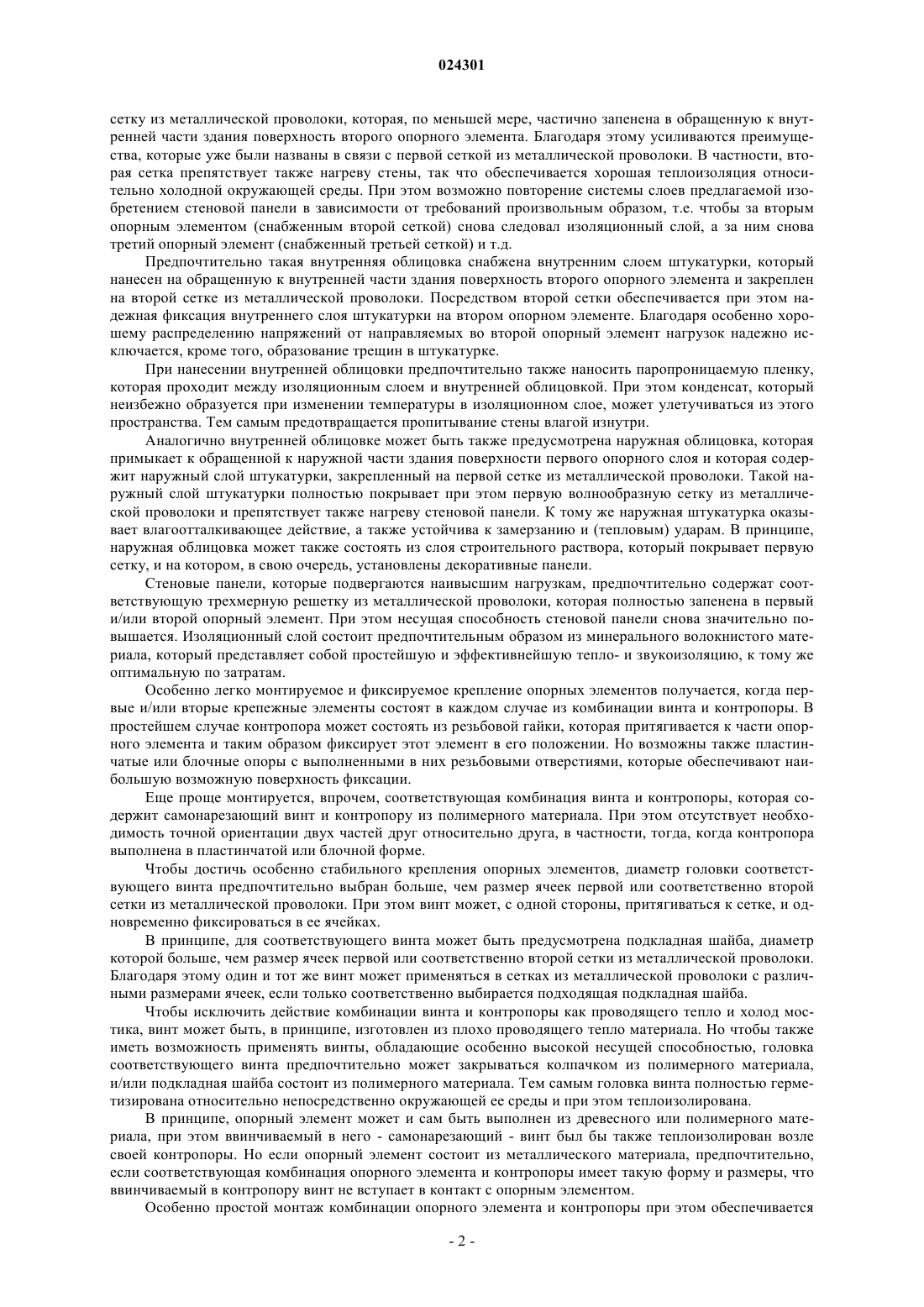

ПАНЕЛЬ ДЛЯ СБОРКИ СТЕНЫ ЗДАНИЯ Изобретение касается панели для сборки (W1; W2; W3) стены здания, которая содержит плитообразное опорное тело (10) из массивного вспененного материала, изоляционный слой (20),к которому примыкает обращенная к внутренней части (I) здания поверхность плитообразного опорного тела (10), волнообразную сетку (30) из металлической проволоки, которая, по меньшей мере, частично встроена в обращенную к наружной части (Е) здания поверхность указанного опорного тела (10), крепежные элементы (40), которые установлены сквозь указанную сетку (30) из металлической проволоки и сквозь указанное опорное тело (10), для крепления опорных элементов(50), между которыми помещен изоляционный слой (20), а также трехмерную решетку (31) из металлической проволоки для помещения шлангов (90) для обогрева и/или охлаждения, которая установлена на гребнях волны указанной волнообразной сетки (30) из металлической проволоки,причем размер ячеек указанной волнообразной сетки (30) из металлической проволоки составляет от 5 до 30 мм. Хиллерс Гийом Эжен (CH) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: СТОУН ТРОЙХАНД АГ (CH) Настоящее изобретение касается технической области конструирования зданий и, в частности, панели для сборки стены здания по п.1 формулы изобретения. Из описания изобретения к патенту NL 8902670 уже известна структура здания, содержащая фундамент из вспененного материала и сооруженную на нем опорную конструкцию из деревянного каркаса. Эта конструкция облицована фронтальными панелями из вспененного материала, которые усилены частично введенной в них сеткой из металлической проволоки. Международная заявка на патент WO 2005/121469 представляет компонент здания из вспененного материала, в который, по меньшей мере, частично введена пространственно структурированная усилительная сетка. Выступающие из вспененного материала части сетки используются для закрепления слоя штукатурки. Задачей настоящего изобретения является усовершенствовать эти известные панели для сборки стены здания, в частности, их несущую способность, их тепло-, звукоизоляцию и защиту от излучения при одновременно простом конструктивном исполнении и возможности легкого, а также оптимального по затратам изготовления. Эта задача решается с помощью панели для сборки стены здания, которая содержит плитообразное опорное тело из массивного вспененного материала, изоляционный слой, к которому примыкает обращенная к внутренней части здания поверхность плитообразного опорного тела, волнообразную сетку из металлической проволоки, которая, по меньшей мере, частично встроена в обращенную к наружной части здания поверхность указанного опорного тела, крепежные элементы, которые установлены сквозь указанную сетку из металлической проволоки и сквозь указанное опорное тело, для крепления опорных элементов, между которыми помещен изоляционный слой, а также трехмерную решетку из металлической проволоки для помещения шлангов для обогрева и/или охлаждения, которая установлена на гребнях волны указанной волнообразной сетки из металлической проволоки, причем размер ячеек указанной волнообразной сетки из металлической проволоки составляет от 5 до 30 мм. Существенный аспект предлагаемой изобретением панели заключается, в первую очередь, в том,что ее обычно потребная несущая способность обеспечена одним только первым опорным элементом в сочетании с, по меньшей мере, частично введенной в него первой сеткой из металлической проволоки. Первая волнообразная сетка оказывает при этом стабилизирующее действие, таким образом, что напряжения, которые возникают в результате действующих на опорный элемент статических или динамических нагрузок, равномерно распределяются по всему этому элементу. Поэтому предлагаемая изобретением панель оказывается также особенно сейсмически устойчивой, а также устойчивой к воздействию боковых усилий. Благодаря первой сетке также внутренняя часть здания защищается от излучений, таких, которые, например, исходят от высоковольтных проводов, телекоммуникационных установок, радиоактивных источников и т.п. Одновременно первая сетка служит для того, чтобы надежно удерживать крепежные элементы в их положении, так чтобы они не соскальзывали и обеспечивалось стабильное помещение изоляционного слоя. Опорный элемент может состоять из полиуретановой пены с гравийным наполнителем, которая обладает высокой устойчивостью к сжатию, капиллярной абсорбцией воды, однонаправленной стабильностью и хорошей проницаемостью в отношении водяного пара. Благодаря хорошей теплопроводности первой сетки к тому же предотвращается легкий нагрев структурированной таким образом стены, так как поглощенное тепло отводится через сетку. Благодаря изоляционному слою при этом образуется особенно хорошая тепло- и звукоизоляция, например, против одновременно горячей и к тому же шумной окружающей среды. Описанная стеновая панель, кроме того, особенно проста и оптимальна по затратам в изготовлении, например, благодаря полностью автоматизированному размещению крепежных элементов в каждом желаемом месте опорного элемента, независимо, например, от заданных сверлений. Предпочтительные усовершенствования предлагаемой изобретением стеновой панели указаны в зависимых пунктах формулы изобретения. Они касаются, в частности, аспектов изоляции и стабильности,а также подробностей оснащения. В одном из предпочтительных вариантов осуществления предусмотрено, что панель снабжена внутренней облицовкой, которая примыкает к обращенной к внутренней части здания поверхности изоляционного слоя, и снабжена вторыми крепежными элементами, которые проходят сквозь эту внутреннюю облицовку, чтобы крепить ее к опорным элементам. Опорные элементы могут при этом использоваться не только для помещения изоляционного слоя, но и для крепления внутренней облицовки, и образуют при этом единую крепежную систему. Одновременно внутренняя облицовка представляет собой другой изоляционный слой. При этом стеновая панель может поставляться с уже предварительно смонтированной внутренней облицовкой, так чтобы связанный с этим монтаж на стройплощадке (на месте) не требовался. В простейшем случае внутренняя облицовка может содержать гипсокартонные плиты, которые позднее снабжаются индивидуальным покрытием (обои, краска и т.п.). Впрочем, предпочтительно, если внутренняя облицовка содержит второй панельный опорный элемент из массивного вспененного материала, который расположен, примыкая к изоляционному слою. При этом повышается несущая способность стеновой панели при одновременно увеличивающейся тепло- и звукоизоляции. Предпочтительно внутренняя облицовка содержит вторую выполненную волнообразно сетку из металлической проволоки, которая, по меньшей мере, частично запенена в обращенную к внутренней части здания поверхность второго опорного элемента. Благодаря этому усиливаются преимущества, которые уже были названы в связи с первой сеткой из металлической проволоки. В частности, вторая сетка препятствует также нагреву стены, так что обеспечивается хорошая теплоизоляция относительно холодной окружающей среды. При этом возможно повторение системы слоев предлагаемой изобретением стеновой панели в зависимости от требований произвольным образом, т.е. чтобы за вторым опорным элементом (снабженным второй сеткой) снова следовал изоляционный слой, а за ним снова третий опорный элемент (снабженный третьей сеткой) и т.д. Предпочтительно такая внутренняя облицовка снабжена внутренним слоем штукатурки, который нанесен на обращенную к внутренней части здания поверхность второго опорного элемента и закреплен на второй сетке из металлической проволоки. Посредством второй сетки обеспечивается при этом надежная фиксация внутреннего слоя штукатурки на втором опорном элементе. Благодаря особенно хорошему распределению напряжений от направляемых во второй опорный элемент нагрузок надежно исключается, кроме того, образование трещин в штукатурке. При нанесении внутренней облицовки предпочтительно также наносить паропроницаемую пленку,которая проходит между изоляционным слоем и внутренней облицовкой. При этом конденсат, который неизбежно образуется при изменении температуры в изоляционном слое, может улетучиваться из этого пространства. Тем самым предотвращается пропитывание стены влагой изнутри. Аналогично внутренней облицовке может быть также предусмотрена наружная облицовка, которая примыкает к обращенной к наружной части здания поверхности первого опорного слоя и которая содержит наружный слой штукатурки, закрепленный на первой сетке из металлической проволоки. Такой наружный слой штукатурки полностью покрывает при этом первую волнообразную сетку из металлической проволоки и препятствует также нагреву стеновой панели. К тому же наружная штукатурка оказывает влагоотталкивающее действие, а также устойчива к замерзанию и (тепловым) ударам. В принципе,наружная облицовка может также состоять из слоя строительного раствора, который покрывает первую сетку, и на котором, в свою очередь, установлены декоративные панели. Стеновые панели, которые подвергаются наивысшим нагрузкам, предпочтительно содержат соответствующую трехмерную решетку из металлической проволоки, которая полностью запенена в первый и/или второй опорный элемент. При этом несущая способность стеновой панели снова значительно повышается. Изоляционный слой состоит предпочтительным образом из минерального волокнистого материала, который представляет собой простейшую и эффективнейшую тепло- и звукоизоляцию, к тому же оптимальную по затратам. Особенно легко монтируемое и фиксируемое крепление опорных элементов получается, когда первые и/или вторые крепежные элементы состоят в каждом случае из комбинации винта и контропоры. В простейшем случае контропора может состоять из резьбовой гайки, которая притягивается к части опорного элемента и таким образом фиксирует этот элемент в его положении. Но возможны также пластинчатые или блочные опоры с выполненными в них резьбовыми отверстиями, которые обеспечивают наибольшую возможную поверхность фиксации. Еще проще монтируется, впрочем, соответствующая комбинация винта и контропоры, которая содержит самонарезающий винт и контропору из полимерного материала. При этом отсутствует необходимость точной ориентации двух частей друг относительно друга, в частности, тогда, когда контропора выполнена в пластинчатой или блочной форме. Чтобы достичь особенно стабильного крепления опорных элементов, диаметр головки соответствующего винта предпочтительно выбран больше, чем размер ячеек первой или соответственно второй сетки из металлической проволоки. При этом винт может, с одной стороны, притягиваться к сетке, и одновременно фиксироваться в ее ячейках. В принципе, для соответствующего винта может быть предусмотрена подкладная шайба, диаметр которой больше, чем размер ячеек первой или соответственно второй сетки из металлической проволоки. Благодаря этому один и тот же винт может применяться в сетках из металлической проволоки с различными размерами ячеек, если только соответственно выбирается подходящая подкладная шайба. Чтобы исключить действие комбинации винта и контропоры как проводящего тепло и холод мостика, винт может быть, в принципе, изготовлен из плохо проводящего тепло материала. Но чтобы также иметь возможность применять винты, обладающие особенно высокой несущей способностью, головка соответствующего винта предпочтительно может закрываться колпачком из полимерного материала,и/или подкладная шайба состоит из полимерного материала. Тем самым головка винта полностью герметизирована относительно непосредственно окружающей ее среды и при этом теплоизолирована. В принципе, опорный элемент может и сам быть выполнен из древесного или полимерного материала, при этом ввинчиваемый в него - самонарезающий - винт был бы также теплоизолирован возле своей контропоры. Но если опорный элемент состоит из металлического материала, предпочтительно,если соответствующая комбинация опорного элемента и контропоры имеет такую форму и размеры, что ввинчиваемый в контропору винт не вступает в контакт с опорным элементом. Особенно простой монтаж комбинации опорного элемента и контропоры при этом обеспечивается тогда, когда она имеет такую форму и размеры, что при ввинчивании винта движение контропоры относительно опорного элемента блокировано. Контропора при этом с точной посадкой помещается в опорный элемент, благодаря чему отпадает необходимость в других соединительных элементах или материалах между ними двумя. Предпочтительно к тому же соответствующий опорный элемент имеет, по существу, U-образную форму поперечного сечения, полки которой снабжены пропускными отверстиями, служащими для помещения крепежных элементов. Выполненный в такой форме опорный элемент обладает тем преимуществом, что его основание может служить упором для выполненной в соответствующей форме контропоры. Независимо от формы опорных элементов они могут предпочтительно использоваться для того,чтобы проводить в стеновой панели электрические провода, которые проходят в изоляционном слое и удерживаются опорными элементами. В другом предпочтительном варианте осуществления предлагаемая изобретением стеновая панель снабжена шлангами для обогрева и/или охлаждения, которые проложены во внутренней и/или наружной облицовке и, по существу, проходят между гребнями волн первой и/или второй сетки из металлической проволоки, которые выдаются за соответствующую поверхность первого и/или второго опорного элемента. Благодаря этому шланги, во-первых, проводятся между гребнями волн, и прокладывать их просто. Одновременно эти шланги могут также легко крепиться к первой или, соответственно, второй сетке, например, посредством собственно известных соединений для кабелей. Еще более простое крепление получается тогда, когда шланги для обогрева и/или охлаждения удерживаются между соответственно дополнительной, проходящей по гребням волн первой и/или второй сетки из металлической проволоки, плоской решеткой из металлической проволоки и первой и/или второй волнообразной сеткой из металлической проволоки. Тем самым шланги поверхностно закрываются и фиксируются между гребнями волн первой и/или второй сетки, что проще в изготовлении. Альтернативно этому шланги для обогрева и/или охлаждения могут также удерживаться в соответственно дополнительной трехмерной решетке из металлической проволоки, которая проходит по всем гребням волн первой и/или второй сетки из металлической проволоки. Как первая или, соответственно,вторая, так и дополнительная сетка помещаются, например, в слой штукатурки или строительного раствора, который благодаря этому приобретает стабильность или, соответственно, несущую способность Шланги могут быть при этом уже проложены в дополнительной решетке, прежде чем эта решетка будет установлена. Благодаря этому значительно облегчается и ускоряется монтаж шлангов для обогрева и/или охлаждения. Особенно хорошая несущая способность, изолирующее и защищающее от излучения действие первой и второй сетки из металлической проволоки достигается, когда размер ее ячеек лежит в пределах между 5 и 30 мм, предпочтительно составляет приблизительно 10 мм. Предпочтительным образом предварительно изготовленные конструктивные элементы для здания,в частности, элементы стен, пола или крыши, должны содержать предлагаемую изобретением стеновую панель. Эти элементы могут иметь конфигурацию в соответствии с описанными выше вариантами осуществления, так что необходимость в других процессах монтажа "на месте" отпадает. При этом возможно особенно быстрое сооружение зданий в различных вариантах, соответствующих пожеланиям заказчика. Здания, снабженные этими предварительно изготовленными конструктивными элементами, предпочтительно выполняются так, чтобы эти конструктивные элементы были расположены и соединены друг с другом таким образом, чтобы их первая и/или вторая сетка из металлической проволоки образовывали клетку Фарадея. При этом обеспечена идеальная защита от излучения относительно наружной части здания, например телекоммуникационного излучения, высоковольтных полей, радиоактивного излучения и т.п. Примеры осуществления изобретения подробно поясняются ниже со ссылкой на прилагаемые фигуры. Размеры на чертежах указаны в миллиметрах (мм). Одинаковые или действующие одинаковым образом детали снабжены одинаковыми номерами позиций. Показано: фиг. 1 - вид поперечного сечения первой предлагаемой изобретением стеновой панели, служащий для пояснения ее основной конструкции; фиг. 2 А - вид поперечного сечения второй предлагаемой изобретением стеновой панели, снабженной внутренней облицовкой,фиг. 2 В - пространственное изображение стеновой панели, показанной на фиг. 2 А; фиг. 3 А - поперечное сечение третьей предлагаемой изобретением стеновой панели, снабженной внутренней облицовкой,фиг. 3 В - пространственное изображение стеновой панели, показанной на фиг. 3 А; фиг. 4 А - пространственное изображение дополнительной трехмерной решетки из металлической проволоки, служащей для помещения шлангов для обогрева и/или охлаждения; фиг. 4 В - пространственное изображение первой или соответственно второй сетки из металличе-3 024301 ской проволоки, предназначенной для введения в первый или соответственно второй опорный элемент; фиг. 5 А - вид сбоку первого или соответственно второго опорного элемента, снабженного сетками,показанными на фиг. 4; фиг. 5 В - вид спереди первого или соответственно второго опорного элемента, показанного на фиг. 5 А, и фиг. 6 - вид сверху решетки, показанной на фиг. 5. На фиг. 1 показан вид поперечного сечения первой предлагаемой изобретением стеновой панелиW1 (стена 1), служащий для пояснения ее основной конструкции. Основная панель содержит при этом первый опорный элемент 10 из полиуретановой пены с гравийным наполнителем, к поверхности которого, направленной к внутренней части I (внутренняя часть) здания, прилегает изоляционный слой 20 из минерального волокна. Первая волнообразная сетка 30 из металлической проволоки запенена в поверхность первого опорного элемента 10, направленную к наружной части Е (наружная часть) здания, так,что гребни ее волн выступают из нее. Первый опорный элемент 10 и первая волнообразная сетка 30 представляют собой несущие элементы панели W1. Сквозь опорный элемент 10 проходят крепежные элементы 40, которые, по существу, фиксируют U-образные опорные элементы 50 из стали, между которыми помещен изоляционный слой 20 и удерживается тем самым на опорном элементе 10. В качестве примера здесь показан крепежный элемент 40, который состоит из комбинации 41, 42 (установочного) винта и контропоры. Контропора 42 содержит при этом гайку 42-1, которая притягивается к втулке 42-2 из полимерного материала, которая, в свою очередь, с геометрическим замыканием помещена в U-образном опорном элементе 50. Тем самым достигается изоляция крепежного элемента 40, которая препятствует теплопередаче между опорным элементом 50 и винтом 41 (или наоборот). Чтобы еще больше повысить изолирующее действие комбинации 41, 42 винта и контропоры, винт 41 дополнительно состоит из плохо проводящего тепло, но все же достаточно прочного на растяжение полимерного материала. В направлении наружной стороны здания головка этого винта к тому же снабжена покрытием 44 и подкладной шайбой 43 из полимерного материала, чтобы и там поддерживать изолирующий эффект. Подкладная шайба 43 имеет при этом диаметр, который больше, чем размер ячеек первой сетки 30, так что сетка противодействует силе притяжения винта 41 и одновременно удерживает его в своем положении. Направленная к наружной части здания поверхность первого опорного элемента 10 снабжена наружной облицовкой СЕ (облицовка наружной части), которая содержит различные слои строительного раствора и спеченный клинкер(более подробно не обозначенный). Первая волнообразная сетка 30 из металлической проволоки внедряется при этом в наружную облицовку СЕ и фиксирует ее так, что ее несущая способность значительно повышается. Одновременно она служит для усиления опорного элемента 10 и для плоскостного распределения напряжений в этом элементе 10. Это приводит, с одной стороны, к значительному повышению несущей способности стеновой панели W1, а с другой стороны, препятствует образованию трещин в опорном элементе 10 и наружной облицовке СЕ. Благодаря этому стеновая панель W1 особенно устойчива к статическим, а также динамическим напряжениям, причем как в вертикальном, так и в горизонтальном направлении. Первая сетка 30 действует к тому же в качестве теплоизоляции, так как она отводит тепло и таким образом препятствует нагреву панели W1. Кроме того, она представляет собой эффективную защиту от всех видов электромагнитных полей. Конструктивное предотвращение теплового мостика на крепежном элементе 40 в сочетании с первым опорным элементом 10 из вспененного материала и изоляционным слоем 20 из минерального волокна способствует также оптимальной тепло- и звукоизоляции этой панели W1. Опорный элемент 10 может быть также снабжен полностью запененной в нем дополнительной трехмерной решеткой из металлической проволоки, чтобы его несущая способность еще больше повысилась. На фиг. 2 А показан вид поперечного сечения второй предлагаемой изобретением стеновой панелиW2, снабженной внутренней облицовкой CI (облицовка внутренней части), которая основана на основной конструкции стеновой панели W1, уже показанной на фиг. 1. Внутренняя облицовка CI состоит, в качестве примера, из гипсокартонных плит 60, которые полностью закрывают изоляционный слой 20 и соединены с U-образными опорными элементам 50 через не показанные здесь крепежные элементы. Опорные элементы 50 служат при этом для помещения изоляционного слоя 20 и фиксации внутренней облицовки 60. В отличие от стеновой панели W1, показанной на фиг. 1, опорные элементы 50 удерживаются крепежными элементами 40', которые состоят из комбинации 41', 42' винта и контропоры. Винт 41' при этом снабжен самонарезающей резьбой, которая ввинчивается в контропору 42' из полимерного или же древесного материала. Контропора 42' с геометрическим замыканием и, вместе с тем, будучи заблокированной от прокручивания, помещена в одной из полок U-образного опорного элемента 50, который для этого еще раз охватывает контропору 42' по ее верхней стороне. В целом такой вариант осуществления крепежных элементов 40' допускает особенно простой и полностью автоматизируемый монтаж стеновой панели W2. Между внутренней облицовкой CI и изоляционным слоем 20 нанесена при этом паропроницаемая пленка 70 из материала ПВХ (поливинилхлорид), чтобы обеспечивать вентиляцию находящегося внутри изоляционного слоя 20 при одновременном предотвращении пропускания жидкости. Так как внутренняя облицовка CI может монтироваться уже предварительно, необходимость ее нанесения"на месте" уже отсутствует. Пожелания заказчика могут к тому же учитываться уже на очень ранней фазе сооружения здания. Наружная облицовка СЕ показанной здесь стеновой панели W2 не должна принципиально отличаться от показанной на фиг. 1. В целом панель W2 обладает при этом особой несущей способностью, без необходимости отказа от других преимуществ, уже изложенных со ссылкой на фиг. 1. В стеновой панели W2, кроме того, проложены также электрические провода 80, которые проходят в изоляционном слое 20 и удерживаются в U-образных опорных элементах 50. При этом возможна также предварительная подготовка в стеновой панели электрической кабельной разводки, которую "на месте" нужно будет лишь только подсоединить. На фиг. 2 В показано пространственное изображение стеновой панели, показанной на фиг. 2 А. Между внутренней и наружной облицовкой CI и СЕ панели W2 различим первый опорный элемент 10, к которому примыкает изоляционный слой 20. Пространственное изображение опорных элементов 50 показывает, что они выполнены в виде U-образных пластин. Отверстия опорных элементов 50 в изображенном фрагменте панели W2 обращены друг к другу таким образом, что изоляционный слой 20 удерживается между ними. Между внутренней облицовкой CI и изоляционным слоем 20 проходит пленка 70 из ПВХ, которая проницаема для газов и водяных паров и препятствует пропусканию воды в жидкой форме. В целях наглядности крепежные элементы 40 и введенная в первый опорный элемент 10 первая волнообразная сетка 30 из металлической проволоки не изображены. Пространственное изображение панели W2 поясняет простую и компактную конструкцию предлагаемой изобретением стены здания,которая обладает чрезвычайной несущей способностью и прочностью и одновременно непроницаема для излучения, а также является тепло- и звукоизолирующей. Соответствующая стена может к тому же, конфигурироваться в соответствии с пожеланиями, изготавливаться полностью автоматизированным способом и устанавливаться "на месте". На фиг. 3 А показан вид поперечного сечения третьей предлагаемой изобретением стеновой панелиW3, снабженной внутренней облицовкой CI'. Эта панель W3 базируется при этом на основной конструкции, уже описанной на фиг. 2. Опорные элементы 50 здесь также удерживаются крепежными элементами 40, которые образованы самонарезающим винтом 41', ввинчиваемый в контропору 42' из полимерного или же древесного материала. Наружная облицовка СЕ' панели W3 снабжена здесь наружным слоем 61' штукатурки, который закреплен на первой волнообразной сетке 30 из металлической проволоки. ПанельW3 отличается также своей внутренней облицовкой CI', которая содержит второй опорный элемент 10' и внутренний слой штукатурки 61', в котором проложены шланги 90 для обогрева или соответственно охлаждения внутренней части I здания. Второй опорный элемент 10' зеркально первому опорному элементу 10 снабжен второй волнообразной сеткой из металлической проволоки 30', которая также, по меньшей мере, частично введена в него. Также зеркально первому опорному элементу 10 крепится второй опорный элемент 10' посредством крепежных элементов 40' с помощью самонарезающих винтов к опорным элементам 50. Вторая волнообразная сетка 30' выполняет при этом, как и у первого опорного элемента 10, с одной стороны задачу стабилизации крепежных элементов 40', т.е. опирания и удержания их в своем положении. С другой стороны, она служит здесь дополнительно для направления и крепления шлангов 90 для обогрева и охлаждения между гребнями волн выступающей сетки 30'. Благодаря этому возможна особенно простая прокладка и крепление этих шлангов 90 на втором опорном элементе, прежде чем будет нанесена внутренняя штукатурка 61. В принципе, конечно, дополнительно или альтернативно можно собственно похожим образом расположить шланги 90 для обогрева и охлаждения в наружной штукатурки 61'. Между внутренней облицовкой CI' и изоляционным слоем 20 снова расположена паропроницаемая пленка 70. В изоляционном слое 20 здесь могут быть, конечно, также проложены электрические провода, что здесь, однако, в целях наглядности не изображено. Благодаря внутренней облицовкеCI', снабженной вторым опорным элементом 10', изображенная стеновая панель W3 обладает также повышенной несущей способностью и стабильностью, которая, однако, в принципе, могла бы быть также еще повышена путем запенивания трехмерных решеток из металлической проволоки в опорный элемент 10, 10'. Одновременно повышается тепло- и звукоизоляция панели W3, и за счет удвоения волнообразной сетки 30, 30' достигается повышенная защита от излучения. На фиг. 3 В показано пространственное изображение стеновой панели W3, показанной на фиг. 3 А. На нем еще раз видна основная конструкция предлагаемой изобретением панели, которая помещена между наружной и внутренней облицовкой СЕ', CI'. Внутренняя облицовка CI' содержит при этом второй опорный элемент 10' и внутренний слой 61 штукатурки. Между внутренней облицовкой CI' и внутренним слоем 20 штукатурки нанесена паропроницаемая пленка 70. Пространственное изображение панелиW3 поясняет также простую и компактную конструкцию предлагаемой изобретением стены здания, которая обладает чрезвычайной несущей способностью и прочностью и одновременно непроницаема для излучения, а также является тепло- и звукоизолирующей. Такая стена может конфигурироваться в соответствии с пожеланиями, изготавливаться полностью автоматизированным способом и устанавливаться"на месте". На фиг. 4 А показано пространственное изображение дополнительной трехмерной решетки 31, 31' из металлической проволоки, служащей для помещения шлангов 90 для обогрева и/или охлаждения. Решетка 31, 31' состоит из двух плоских сеток 32, 32' и 34, 34', между которыми расположена трехмерная волнообразная сетка 33, 33'. Образующаяся при этом чрезвычайно стабильная конструкция может вводиться во внутреннюю и/или наружную облицовку CI', СЕ' предлагаемой изобретением стеновой панели и служить для ее дополнительной стабилизации. В частности, шланги для обогрева и/или охлаждения могут быть также помещены в каналы решетки 31, 31', причем уже до расположения решетки 31, 31' в облицовках CI', СЕ'. При этом становится возможной особенно простая прокладка этих шлангов. На фиг. 4 В показано пространственное изображение первой или соответственно второй волнообразной сетки 30, 30' из металлической проволоки, служащей для введения в первый или соответственно второй опорный элемент 10, 10'. Впадина волны сетки 30, 30' при этом запенена в поверхность опорных элементов 10, 10', в то время как гребни волн выступают из нее и внедряются в наносимый слой штукатурки или строительного раствора. Размер ячеек сетки составляет здесь 12,7 мм. На фиг. 5 А показан вид сбоку первого или соответственно второго опорного элемента 10, 10', снабженного сетками 30, 30' и решетками 31, 31', показанными на фиг. 4. Сетки 30, 30' запениваются на глубину, равную 6 мм, в опорные элементы 10, 10' и соединяются своей поверхностью с трехмерной решеткой 31, 31'. В каналах решетки 31, 31' могут быть проложены шланги для обогрева и/или охлаждения,прежде чем решетки 31, 31' будут введены в облицовку. Но при соответствующем выборе размеров сеток 30, 30' возможна также прокладка этих шлангов между гребнями волн сетки 30, 30' и их фиксация решетками 31, 31', которые проведены по всем гребням волн. На фиг. 5 В показан вид спереди первого или соответственно второго опорного элемента 10, 10', показанного на фиг. 5 А. При этом становится очевидным, что шланги для обогрева и/или охлаждения также могут прокладываться в направлении, проходящем перпендикулярно каналам, показанным на фиг. 5 А, так что получается сплошная хорошая фиксация этих шлангов во всех направлениях. На фиг. 6 показан вид сверху сеток 30, 30' и решеток 31, 31', показанных на фиг. 5, на котором виден везде одинаковый размер ячеек общей решетчатой панели. Для нее требуется только один везде одинаковый крепежный элемент, который проходит сквозь сетки 30, 30' (или дополнительно - сквозь решетки 31, 31') и опорные элементы 10, 10', чтобы крепить эти опорные элементы к опорному элементу 10,10'. Эта фигура наглядно поясняет также, что такая решетчатая панель особенно хорошо пригодна для того, чтобы оказывать в равной мере стабилизирующее и теплоотводящее действие, а также блокировать нежелательное электромагнитное излучение. В частности, элементы стен, снабженные предлагаемой изобретением панелью, могут соединяться друг с другом так, чтобы образовывалась клетка Фарадея, которая защищает внутреннюю часть здания от излучения, удара молнии и т.п. В принципе, возможно, конечно, с целью еще большего улучшения работоспособности предлагаемой изобретением стеновой панели предусмотреть состоящую из нескольких слоев систему ее основной конструкции, то есть многократное последовательное расположение опорных элементов, снабженных решетками из металлической проволоки, а также изоляционными слоями, которые соответственно посредством крепежных элементов соединены друг с другом. Соответствующие системы слоев зависят от специфических требований к стеновой панели для здания и выбираются по усмотрению специалиста. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Панель для сборки (W1; W2; W3) стены здания, которая содержит плитообразное опорное тело(10) из массивного вспененного материала, изоляционный слой (20), к которому примыкает обращенная к внутренней части (I) здания поверхность плитообразного опорного тела (10), волнообразную сетку (30) из металлической проволоки, которая, по меньшей мере, частично встроена в обращенную к наружной части (Е) здания поверхность указанного опорного тела (10), крепежные элементы (40), которые установлены сквозь указанную сетку (30) из металлической проволоки и сквозь указанное опорное тело (10),для крепления опорных элементов (50), между которыми помещен изоляционный слой (20), а также трехмерную решетку (31) из металлической проволоки для помещения шлангов (90) для обогрева и/или охлаждения, которая установлена на гребнях волны указанной волнообразной сетки (30) из металлической проволоки, причем размер ячеек указанной волнообразной сетки (30) из металлической проволоки составляет от 5 до 30 мм. 2. Панель (W1; W2; W3) по п.1, в которой размер ячеек указанной волнообразной сетки (30) из металлической проволоки составляет приблизительно 10 мм. 3. Панель (W1; W2; W3) по п.1 или 2, содержащая внутреннюю облицовку (CI), которая примыкает к обращенной к внутренней части (I) здания поверхности изоляционного слоя (20), и дополнительные крепежные элементы (40'), которые установлены сквозь указанную внутреннюю облицовку (CI) для ее крепления к указанным опорным элементам (50). 4. Панель (W1; W2; W3) по п.3, в которой внутренняя облицовка (CI) содержит гипсокартонные плиты (60). 5. Панель (W1; W2; W3) по п.3, в которой внутренняя облицовка (CI) содержит дополнительное плитообразное опорное тело (10') из массивного вспененного материала, поверхность которого, обращенная к внешней части (Е) здания, примыкает к указанному изоляционному слою (20). 6. Панель (W1; W2; W3) по п.5, в которой внутренняя облицовка (CI) содержит дополнительную волнообразную сетку (30') из металлической проволоки, которая, по меньшей мере, частично встроена в обращенную к внутренней части (I) здания поверхность дополнительного опорного тела (10'). 7. Панель (W1; W2; W3) по п.6, в которой внутренняя облицовка (CI) содержит внутренний слой(61) штукатурки, который нанесен на обращенную к внутренней части (I) здания поверхность дополнительного опорного тела (10') и закреплен на дополнительной волнообразной сетке (30') из металлической проволоки. 8. Панель (W1; W2; W3) по одному из пп.3-7, содержащая дополнительно паропроницаемую пленку(70), которая установлена между изоляционным слоем (20) и внутренней облицовкой (CI). 9. Панель (W1; W2; W3) по одному из предыдущих пунктов, содержащая наружную облицовку(СЕ), которая примыкает к обращенной к наружной части (Е) здания поверхности опорного тела (10) и содержит наружный слой штукатурки, закрепленный на указанной волнообразной сетке (30) из металлической проволоки. 10. Панель (W1; W2; W3) по одному из пп.5-8, содержащая дополнительную трехмерную решетку(31') из металлической проволоки для удержания шлангов (90) для обогрева и/или охлаждения, которая установлена на гребнях волны дополнительной волнообразной сетки (30') из металлической проволоки. 11. Панель (W1; W2; W3) по одному из предыдущих пунктов, в которой изоляционный слой (20) выполнен из минерального волокнистого материала. 12. Панель (W1; W2; W3) по одному из предыдущих пунктов, в которой указанные крепежные элементы (40) или дополнительные крепежные элементы (40') состоят из комбинации (41, 42) винта и контропоры. 13. Панель (W1; W2; W3) по п.12, в которой указанная комбинация (41, 42) винта и контропоры образована самонарезающим винтом (41') и контропорой (42') из полимерного материала. 14. Панель (W1; W2; W3) по п.12 или 13, в которой диаметр головки указанного винта (41) предпочтительно больше, чем размер ячеек указанной волнообразной сетки (30) из металлической проволоки или дополнительной волнообразной сетки (30') из металлической проволоки. 15. Панель (W1; W2; W3) по п.12 или 13, в которой для указанного винта (41) предусмотрена подкладная шайба (43), диаметр которой больше, чем размер ячеек указанной волнообразной сетки (30) из металлической проволоки или дополнительной волнообразной сетки (30') из металлической проволоки. 16. Панель (W1; W2; W3) по одному из пп.12-15, в которой головка указанного винта (41) закрыта колпачком (44) из полимерного материала и/или подкладная шайба (43) состоит из полимерного материала. 17. Панель (W1; W2; W3) по одному из пп.12-16, в которой указанные опорный элемент (50) и контропоры (42) имеют такие формы и размеры, что ввинчиваемый в контропору (42) винт (41) не соприкасается с опорным элементом (50). 18. Панель (W1; W2; W3) по одному из пп.12-17, в которой указанные опорный элемент (50) и контропоры (42) имеют такие формы и размеры, что при ввинчивании винта (41) движение контропоры (42) относительно опорного элемента (50) блокировано. 19. Панель (W1; W2; W3) по одному из предыдущих пунктов, в которой указанный опорный элемент (50) имеет, по существу, U-образную форму поперечного сечения, полки которой снабжены пропускными отверстиями для приема крепежных элементов (40, 40'). 20. Панель (W1; W2; W3) по одному из предыдущих пунктов, которая снабжена дополнительно электрическими проводами (80), которые проходят в изоляционном слое (20) и удерживаются опорными элементами (50). 21. Панель (W1; W2; W3) по одному из предыдущих пунктов, которая снабжена дополнительно шлангами (90) для обогрева и/или охлаждения, которые проложены во внутренней и/или наружной облицовке (CI, СЕ) и проходят, по существу, между гребнями волн указанной волнообразной сетки (30) из металлической проволоки и/или дополнительной сетки (30') из металлической проволоки, которые выступают за соответствующую поверхность указанного опорного тела (10) и/или дополнительного опорного тела (10'). 22. Панель (W1; W2; W3) по п.21, в которой шланги (90) для обогрева и/или охлаждения зафиксированы в указанной трехмерной решетке (31) из металлической проволоки и/или в дополнительной трехмерной решетке (31') из металлической проволоки. 23. Панель (W1; W2; W3) по одному из предыдущих пунктов, в которой размер ячеек дополнительной волнообразной сетки (30') из металлической проволоки составляет от 5 до 30 мм, предпочтительно приблизительно 10 мм.
