Аутентификационная метка, способ ее изготовления и способ проверки подлинности продукта, содержащего ее

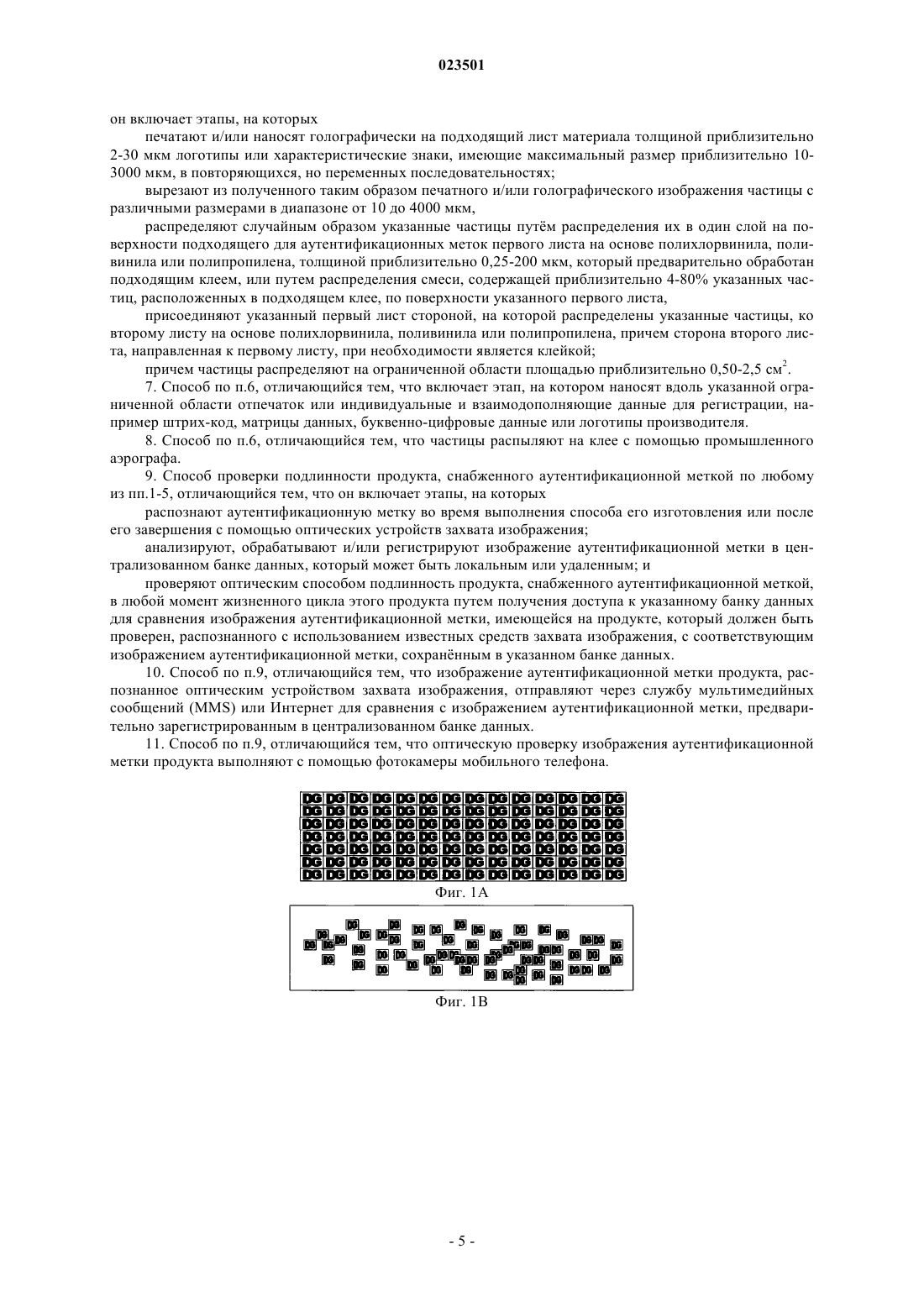

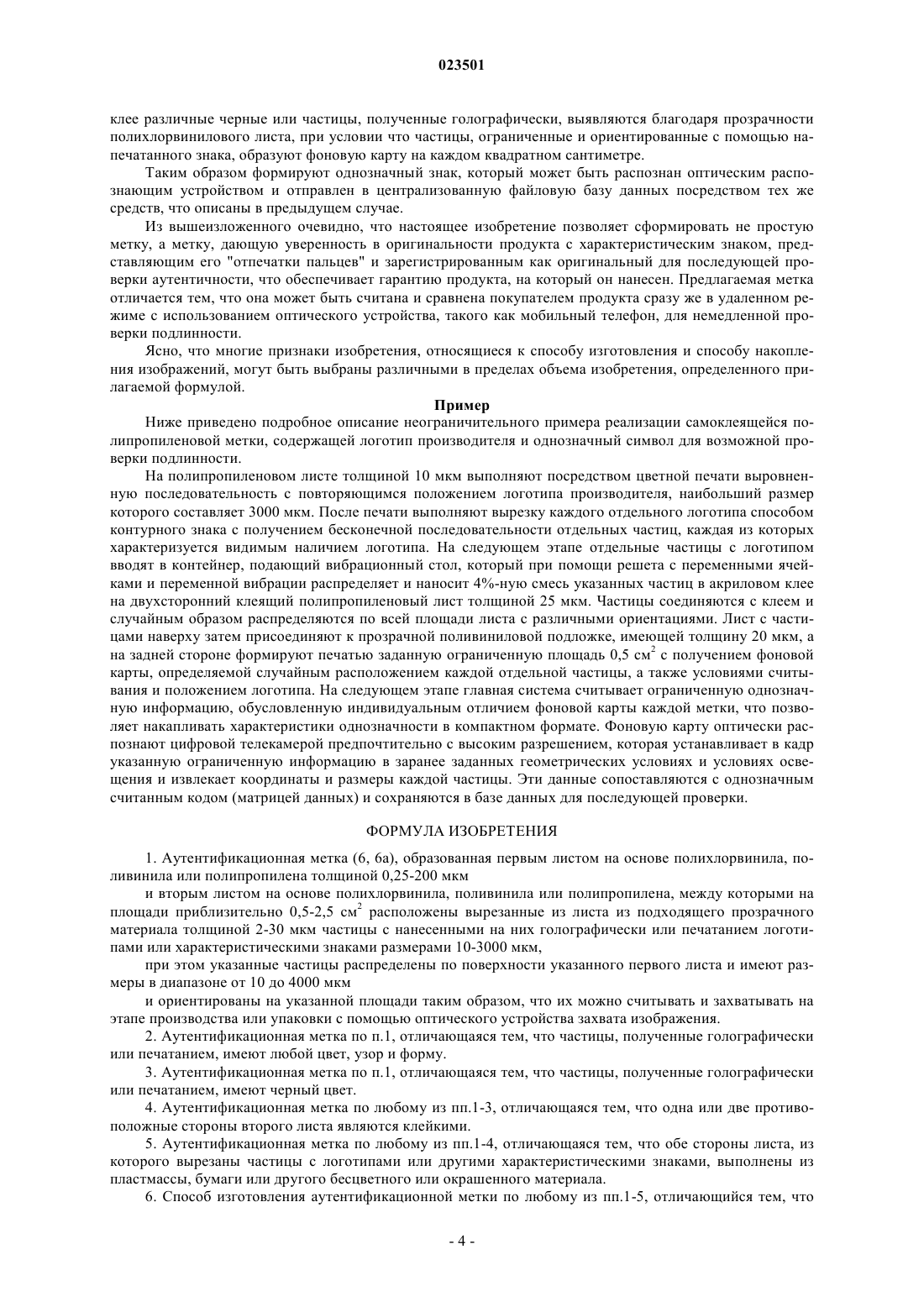

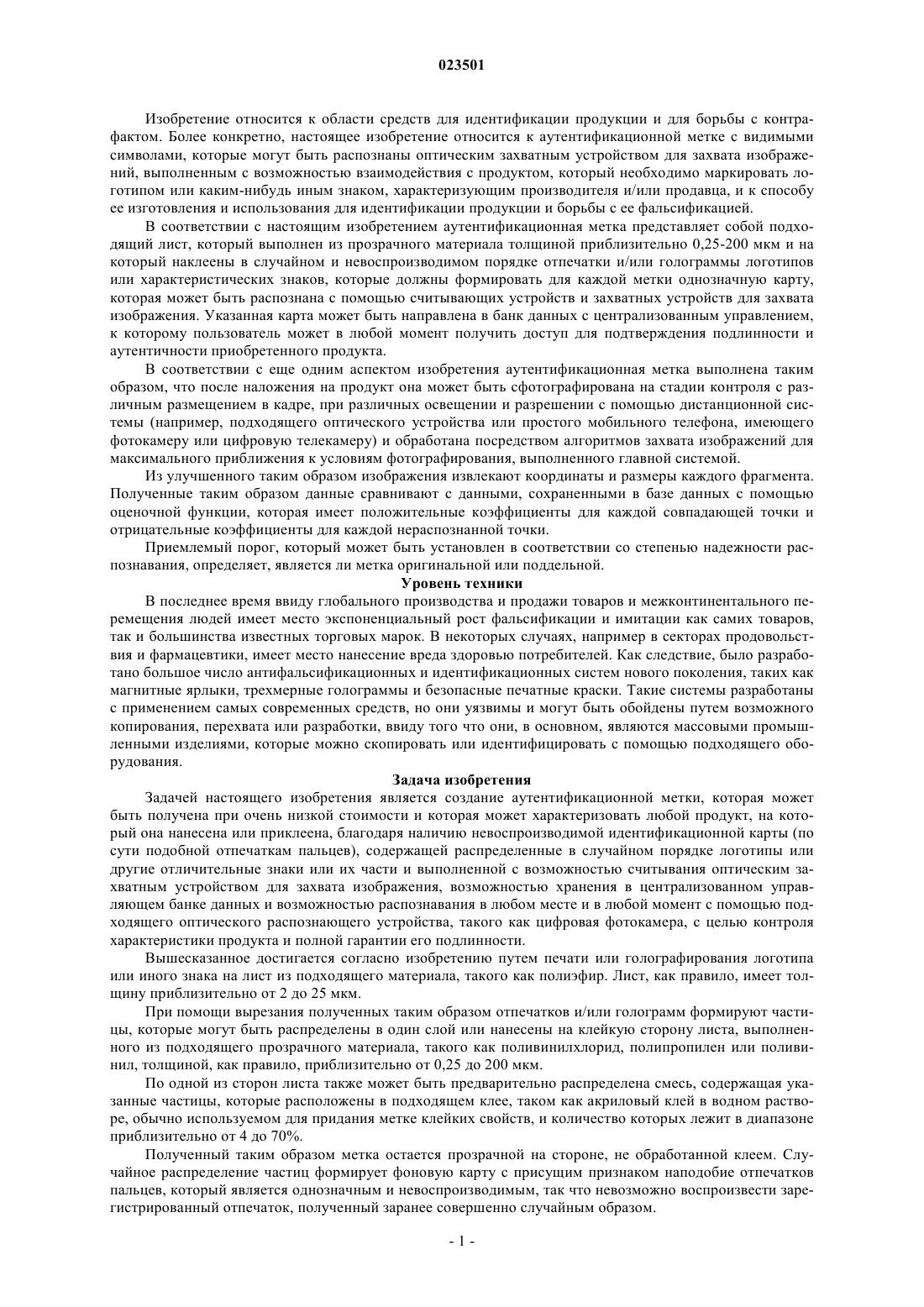

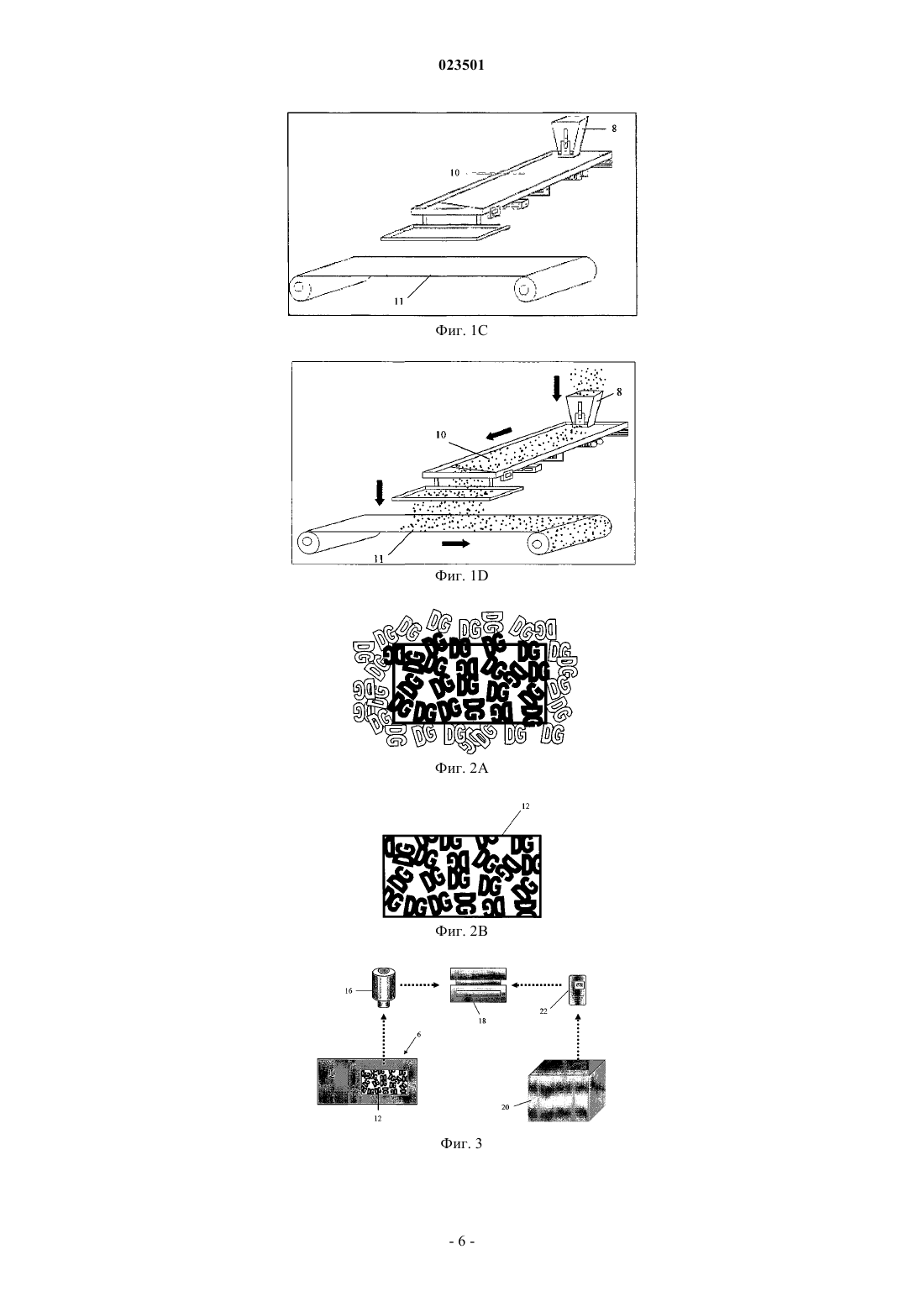

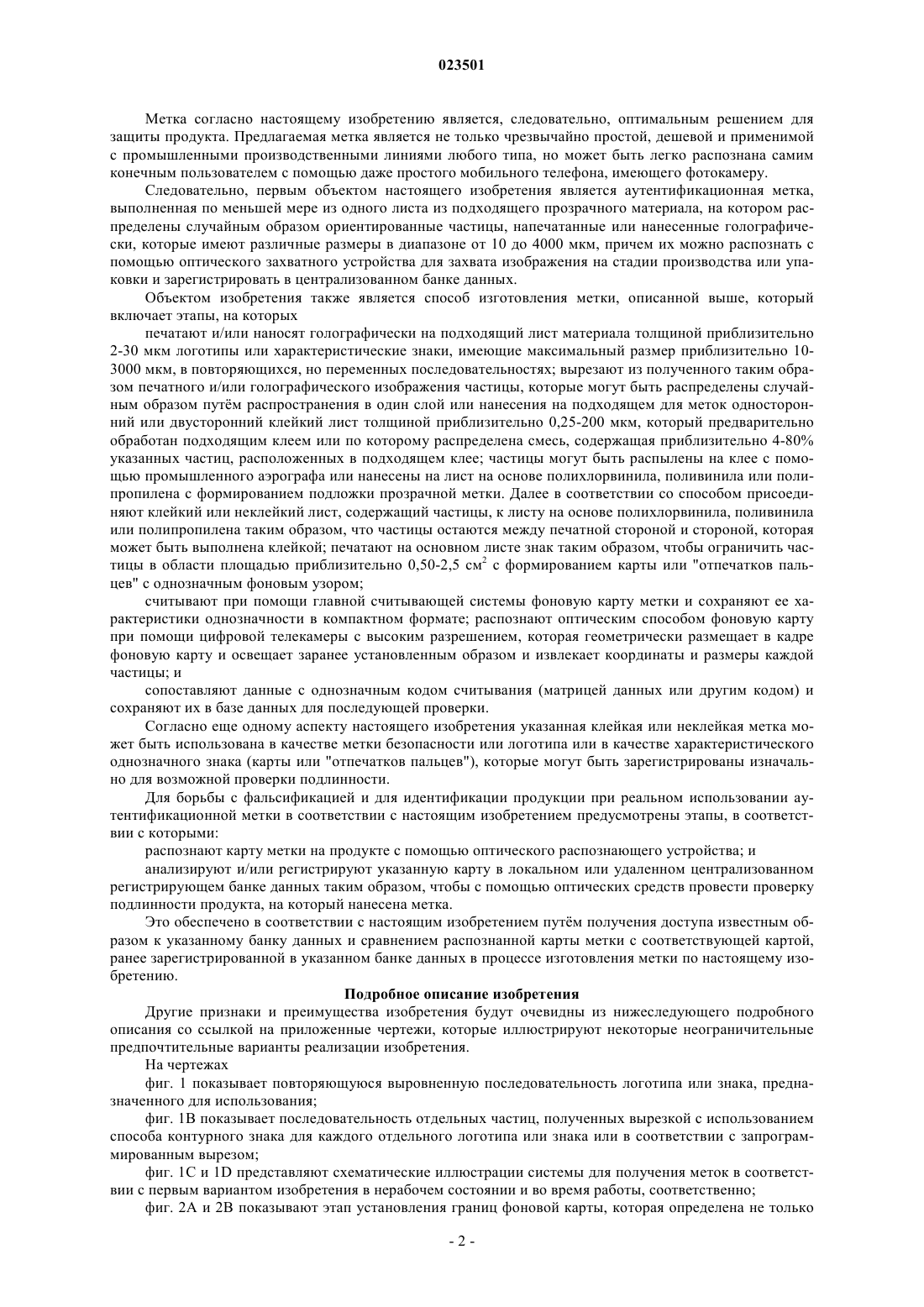

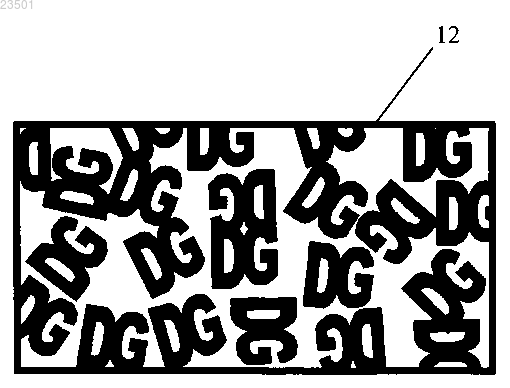

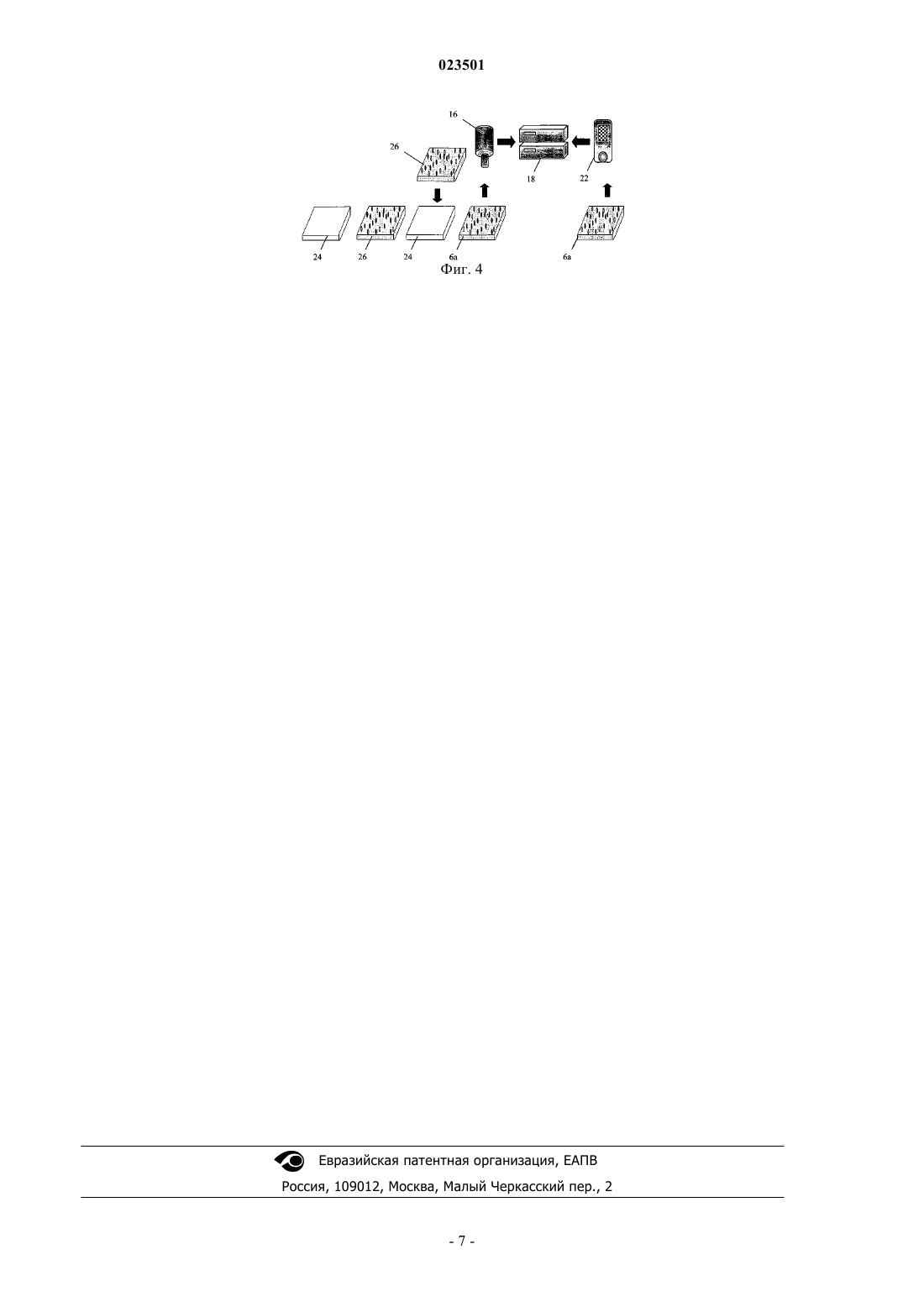

АУТЕНТИФИКАЦИОННАЯ МЕТКА, СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ И СПОСОБ ПРОВЕРКИ ПОДЛИННОСТИ ПРОДУКТА, СОДЕРЖАЩЕГО ЕЕ Предложены аутентификационная метка для наложения на любой продукт, которая может быть охарактеризована логотипом или другим знаком производителя и/или продавца, который может быть распознан и захвачен при помощи захватных устройств для захвата изображения и,в частности, любой фотокамерой мобильного телефонного устройства; способ изготовления указанной аутентификационной метки, а также ее использование в целях борьбы с фальсификацией и идентификации продукта. Изобретение относится к области средств для идентификации продукции и для борьбы с контрафактом. Более конкретно, настоящее изобретение относится к аутентификационной метке с видимыми символами, которые могут быть распознаны оптическим захватным устройством для захвата изображений, выполненным с возможностью взаимодействия с продуктом, который необходимо маркировать логотипом или каким-нибудь иным знаком, характеризующим производителя и/или продавца, и к способу ее изготовления и использования для идентификации продукции и борьбы с ее фальсификацией. В соответствии с настоящим изобретением аутентификационная метка представляет собой подходящий лист, который выполнен из прозрачного материала толщиной приблизительно 0,25-200 мкм и на который наклеены в случайном и невоспроизводимом порядке отпечатки и/или голограммы логотипов или характеристических знаков, которые должны формировать для каждой метки однозначную карту,которая может быть распознана с помощью считывающих устройств и захватных устройств для захвата изображения. Указанная карта может быть направлена в банк данных с централизованным управлением,к которому пользователь может в любой момент получить доступ для подтверждения подлинности и аутентичности приобретенного продукта. В соответствии с еще одним аспектом изобретения аутентификационная метка выполнена таким образом, что после наложения на продукт она может быть сфотографирована на стадии контроля с различным размещением в кадре, при различных освещении и разрешении с помощью дистанционной системы (например, подходящего оптического устройства или простого мобильного телефона, имеющего фотокамеру или цифровую телекамеру) и обработана посредством алгоритмов захвата изображений для максимального приближения к условиям фотографирования, выполненного главной системой. Из улучшенного таким образом изображения извлекают координаты и размеры каждого фрагмента. Полученные таким образом данные сравнивают с данными, сохраненными в базе данных с помощью оценочной функции, которая имеет положительные коэффициенты для каждой совпадающей точки и отрицательные коэффициенты для каждой нераспознанной точки. Приемлемый порог, который может быть установлен в соответствии со степенью надежности распознавания, определяет, является ли метка оригинальной или поддельной. Уровень техники В последнее время ввиду глобального производства и продажи товаров и межконтинентального перемещения людей имеет место экспоненциальный рост фальсификации и имитации как самих товаров,так и большинства известных торговых марок. В некоторых случаях, например в секторах продовольствия и фармацевтики, имеет место нанесение вреда здоровью потребителей. Как следствие, было разработано большое число антифальсификационных и идентификационных систем нового поколения, таких как магнитные ярлыки, трехмерные голограммы и безопасные печатные краски. Такие системы разработаны с применением самых современных средств, но они уязвимы и могут быть обойдены путем возможного копирования, перехвата или разработки, ввиду того что они, в основном, являются массовыми промышленными изделиями, которые можно скопировать или идентифицировать с помощью подходящего оборудования. Задача изобретения Задачей настоящего изобретения является создание аутентификационной метки, которая может быть получена при очень низкой стоимости и которая может характеризовать любой продукт, на который она нанесена или приклеена, благодаря наличию невоспроизводимой идентификационной карты (по сути подобной отпечаткам пальцев), содержащей распределенные в случайном порядке логотипы или другие отличительные знаки или их части и выполненной с возможностью считывания оптическим захватным устройством для захвата изображения, возможностью хранения в централизованном управляющем банке данных и возможностью распознавания в любом месте и в любой момент с помощью подходящего оптического распознающего устройства, такого как цифровая фотокамера, с целью контроля характеристики продукта и полной гарантии его подлинности. Вышесказанное достигается согласно изобретению путем печати или голографирования логотипа или иного знака на лист из подходящего материала, такого как полиэфир. Лист, как правило, имеет толщину приблизительно от 2 до 25 мкм. При помощи вырезания полученных таким образом отпечатков и/или голограмм формируют частицы, которые могут быть распределены в один слой или нанесены на клейкую сторону листа, выполненного из подходящего прозрачного материала, такого как поливинилхлорид, полипропилен или поливинил, толщиной, как правило, приблизительно от 0,25 до 200 мкм. По одной из сторон листа также может быть предварительно распределена смесь, содержащая указанные частицы, которые расположены в подходящем клее, таком как акриловый клей в водном растворе, обычно используемом для придания метке клейких свойств, и количество которых лежит в диапазоне приблизительно от 4 до 70%. Полученный таким образом метка остается прозрачной на стороне, не обработанной клеем. Случайное распределение частиц формирует фоновую карту с присущим признаком наподобие отпечатков пальцев, который является однозначным и невоспроизводимым, так что невозможно воспроизвести зарегистрированный отпечаток, полученный заранее совершенно случайным образом. Метка согласно настоящему изобретению является, следовательно, оптимальным решением для защиты продукта. Предлагаемая метка является не только чрезвычайно простой, дешевой и применимой с промышленными производственными линиями любого типа, но может быть легко распознана самим конечным пользователем с помощью даже простого мобильного телефона, имеющего фотокамеру. Следовательно, первым объектом настоящего изобретения является аутентификационная метка,выполненная по меньшей мере из одного листа из подходящего прозрачного материала, на котором распределены случайным образом ориентированные частицы, напечатанные или нанесенные голографически, которые имеют различные размеры в диапазоне от 10 до 4000 мкм, причем их можно распознать с помощью оптического захватного устройства для захвата изображения на стадии производства или упаковки и зарегистрировать в централизованном банке данных. Объектом изобретения также является способ изготовления метки, описанной выше, который включает этапы, на которых печатают и/или наносят голографически на подходящий лист материала толщиной приблизительно 2-30 мкм логотипы или характеристические знаки, имеющие максимальный размер приблизительно 103000 мкм, в повторяющихся, но переменных последовательностях; вырезают из полученного таким образом печатного и/или голографического изображения частицы, которые могут быть распределены случайным образом путм распространения в один слой или нанесения на подходящем для меток односторонний или двусторонний клейкий лист толщиной приблизительно 0,25-200 мкм, который предварительно обработан подходящим клеем или по которому распределена смесь, содержащая приблизительно 4-80% указанных частиц, расположенных в подходящем клее; частицы могут быть распылены на клее с помощью промышленного аэрографа или нанесены на лист на основе полихлорвинила, поливинила или полипропилена с формированием подложки прозрачной метки. Далее в соответствии со способом присоединяют клейкий или неклейкий лист, содержащий частицы, к листу на основе полихлорвинила, поливинила или полипропилена таким образом, что частицы остаются между печатной стороной и стороной, которая может быть выполнена клейкой; печатают на основном листе знак таким образом, чтобы ограничить частицы в области площадью приблизительно 0,50-2,5 см 2 с формированием карты или "отпечатков пальцев" с однозначным фоновым узором; считывают при помощи главной считывающей системы фоновую карту метки и сохраняют ее характеристики однозначности в компактном формате; распознают оптическим способом фоновую карту при помощи цифровой телекамеры с высоким разрешением, которая геометрически размещает в кадре фоновую карту и освещает заранее установленным образом и извлекает координаты и размеры каждой частицы; и сопоставляют данные с однозначным кодом считывания (матрицей данных или другим кодом) и сохраняют их в базе данных для последующей проверки. Согласно еще одному аспекту настоящего изобретения указанная клейкая или неклейкая метка может быть использована в качествеметки безопасности или логотипа или в качестве характеристического однозначного знака (карты или "отпечатков пальцев"), которые могут быть зарегистрированы изначально для возможной проверки подлинности. Для борьбы с фальсификацией и для идентификации продукции при реальном использовании аутентификационной метки в соответствии с настоящим изобретением предусмотрены этапы, в соответствии с которыми: распознают карту метки на продукте с помощью оптического распознающего устройства; и анализируют и/или регистрируют указанную карту в локальном или удаленном централизованном регистрирующем банке данных таким образом, чтобы с помощью оптических средств провести проверку подлинности продукта, на который нанесена метка. Это обеспечено в соответствии с настоящим изобретением путм получения доступа известным образом к указанному банку данных и сравнением распознанной карты метки с соответствующей картой,ранее зарегистрированной в указанном банке данных в процессе изготовления метки по настоящему изобретению. Подробное описание изобретения Другие признаки и преимущества изобретения будут очевидны из нижеследующего подробного описания со ссылкой на приложенные чертежи, которые иллюстрируют некоторые неограничительные предпочтительные варианты реализации изобретения. На чертежах фиг. 1 показывает повторяющуюся выровненную последовательность логотипа или знака, предназначенного для использования; фиг. 1 В показывает последовательность отдельных частиц, полученных вырезкой с использованием способа контурного знака для каждого отдельного логотипа или знака или в соответствии с запрограммированным вырезом; фиг. 1 С и 1D представляют схематические иллюстрации системы для получения меток в соответствии с первым вариантом изобретения в нерабочем состоянии и во время работы, соответственно; фиг. 2 А и 2 В показывают этап установления границ фоновой карты, которая определена не только случайным расположением каждой отдельной частицы, но также условием счтитывания, положением логотипа и размерами ограниченной рассматриваемой области; фиг. 3 представляет схематическую иллюстрацию этапа сохранения метки в банке данных и последующее дистанционное распознавание с использованием оптического устройства; и фиг. 4 представляет схематическую иллюстрацию этапа подготовки и использования метки в соответствии с еще одним вариантом реализации изобретения, который предусматривает соединение прозрачного полихлорвинилового листа с двусторонним клейким поливиниловым листом, по лицевой стороне которого распределен акриловый клей, содержащий частицы в виде логотипов, знаков или букв,полученных из черного полиэфирного листа или голографическим способом. Как показано на чертежах, для изготовления, например, полипропиленовой метки с отличительным покупательским логотипом, имеющим однозначный символ для будущего контроля подлинности, как показано на фиг. 3 позицией 6, прежде всего формируют частицы с логотипом или специфическим персональным символом, выбираемым производителем в качестве отличительной маркировки, так же как и знак для распознавания данной фирмы. Для обеспечения указанного результата на пластмассовом листе или листе из бесцветной или цветной бумаги толщиной приблизительно от 2 до 30 мкм печатают выровненную последовательность, а затем вырезают логотипы или опознавательный знак производителя в повторяющейся позиции размером приблизительно от 10 до 4000 мкм (фиг. 1 А). Вырезание выполняют с использованием способа контурного знака для каждого отдельного логотипа или знака или в соответствии с запрограммированным ограниченным вырезом с получением бесконечной последовательности отдельных частиц с размером, который может меняться в соответствии с отпечатком, каждая из которых характеризуется видимым наличием логотипа или знака, а также цветом (фиг. 1B). На следующем этапе указанные частицы вводят в контейнер 8 (фиг. 1 С), который распределяет и рассеивает их с помощью поверхности с вибрирующим решетом 10 (фиг. 1C, 1D) по гладкому прозрачному полипропиленовому листу 11 с толщиной приблизительно от 0,25 до 200 мкм во время или после нанесения клея для придания клеящих свойств. Частицы, смешанные с клеем или расположенные на нем,распределяются случайным образом с различными ориентациями по всей площади клеящей поверхности полипропиленового листа 11, который наклеивают на прозрачный поддерживающий лист 14, предпочтительно выполненный из поливинила. Частицы, зафиксированные при помощи клея на обратной стороне поливинилового листа, выделяются вследствие прозрачности этого листа (фиг. 2 А). Эти частицы, размещенные в заданной ограниченной области при печати, формируют фоновую карту 12, определяемую не только случайным расположением каждой индивидуальной частицы, но также различными условиями считывания и положением логотипа (фиг. 2 В). Основный лист 14 может быть изготовлен из пластмассы или односторонней или двусторонней клейкой бумаги, имеющих различную толщину в соответствии с требованиями наложения метки на продукт. На следующем этапе выполняют считывание однозначного символа, сформированного индивидуальным отличием фоновой карты 12 каждой метки (фиг. 3). Знак распознают с помощью оптического распознающего устройства, такого как цифровая оптическая фотокамера (или телекамера) 16, затем передают и обрабатывают с помощью подходящего программного обеспечения и наконец сохраняют в файловой базе данных 18 для возможного извлечения с целью приверки. В соответствии с изобретением, подлинность каждой аутентификацонной метки 6, наложенной на продукт 20 и распространяемой по коммерческим сетям, может быть таким образом проверена в любой момент в реальном времени даже дистанционно путем фотографирования однозначных фоновых данных с помощью подходящего оптического распознающего устройства или обыкновенного мобильного телефона 22, имеющего фотокамеру, причем возможна передача распознанного логотипа или знака даже через службу мультимедийных сообщений (MMS) или Интернет. Знак, переданный таким образом, можно сравнить с оригинальным знаком, предварительно сохраненным или зарегистрированным в базе 18 данных, и почти мгновенно получить ответ об аутентичности для полной гарантии подлинности продукта 20. Как альтернативу вышеописанному способу для изготовления аутентификационной метки 6 а можно использовать прозрачный полихлорвиниловый лист 24, имеющий толщину приблизительно 0,25-200 мкм (фиг. 4), и накладывать на него двухсторонний клейкий поливиниловый лист 26, по одной стороне которого распределен акриловый клей нейтрального цвета в водном растворе, содержащем приблизительно от 4 до 70% частиц, предварительно полученных из черного полиэфирного листа, как описано выше, или других частиц, полученных голографически, наибольший размер которых составляет приблизительно 10-3000 мкм (фиг. 4). Полихлорвиниловый лист, следовательно, выполняет фундаментальную функцию при последующем закреплении прозрачной самоклеящейся метки на продукте с возможностью печати дополнительных и индивидуальных данных на обратной стороне (фиг. 3 С). Рассеянные и случайно распределенные в клее различные черные или частицы, полученные голографически, выявляются благодаря прозрачности полихлорвинилового листа, при условии что частицы, ограниченные и ориентированные с помощью напечатанного знака, образуют фоновую карту на каждом квадратном сантиметре. Таким образом формируют однозначный знак, который может быть распознан оптическим распознающим устройством и отправлен в централизованную файловую базу данных посредством тех же средств, что описаны в предыдущем случае. Из вышеизложенного очевидно, что настоящее изобретение позволяет сформировать не простую метку, а метку, дающую уверенность в оригинальности продукта с характеристическим знаком, представляющим его "отпечатки пальцев" и зарегистрированным как оригинальный для последующей проверки аутентичности, что обеспечивает гарантию продукта, на который он нанесен. Предлагаемая метка отличается тем, что она может быть считана и сравнена покупателем продукта сразу же в удаленном режиме с использованием оптического устройства, такого как мобильный телефон, для немедленной проверки подлинности. Ясно, что многие признаки изобретения, относящиеся к способу изготовления и способу накопления изображений, могут быть выбраны различными в пределах объема изобретения, определенного прилагаемой формулой. Пример Ниже приведено подробное описание неограничительного примера реализации самоклеящейся полипропиленовой метки, содержащей логотип производителя и однозначный символ для возможной проверки подлинности. На полипропиленовом листе толщиной 10 мкм выполняют посредством цветной печати выровненную последовательность с повторяющимся положением логотипа производителя, наибольший размер которого составляет 3000 мкм. После печати выполняют вырезку каждого отдельного логотипа способом контурного знака с получением бесконечной последовательности отдельных частиц, каждая из которых характеризуется видимым наличием логотипа. На следующем этапе отдельные частицы с логотипом вводят в контейнер, подающий вибрационный стол, который при помощи решета с переменными ячейками и переменной вибрации распределяет и наносит 4%-ную смесь указанных частиц в акриловом клее на двухсторонний клеящий полипропиленовый лист толщиной 25 мкм. Частицы соединяются с клеем и случайным образом распределяются по всей площади листа с различными ориентациями. Лист с частицами наверху затем присоединяют к прозрачной поливиниловой подложке, имеющей толщину 20 мкм, а на задней стороне формируют печатью заданную ограниченную площадь 0,5 см 2 с получением фоновой карты, определяемой случайным расположением каждой отдельной частицы, а также условиями считывания и положением логотипа. На следующем этапе главная система считывает ограниченную однозначную информацию, обусловленную индивидуальным отличием фоновой карты каждой метки, что позволяет накапливать характеристики однозначности в компактном формате. Фоновую карту оптически распознают цифровой телекамерой предпочтительно с высоким разрешением, которая устанавливает в кадр указанную ограниченную информацию в заранее заданных геометрических условиях и условиях освещения и извлекает координаты и размеры каждой частицы. Эти данные сопоставляются с однозначным считанным кодом (матрицей данных) и сохраняются в базе данных для последующей проверки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Аутентификационная метка (6, 6 а), образованная первым листом на основе полихлорвинила, поливинила или полипропилена толщиной 0,25-200 мкм и вторым листом на основе полихлорвинила, поливинила или полипропилена, между которыми на площади приблизительно 0,5-2,5 см 2 расположены вырезанные из листа из подходящего прозрачного материала толщиной 2-30 мкм частицы с нанесенными на них голографически или печатанием логотипами или характеристическими знаками размерами 10-3000 мкм,при этом указанные частицы распределены по поверхности указанного первого листа и имеют размеры в диапазоне от 10 до 4000 мкм и ориентированы на указанной площади таким образом, что их можно считывать и захватывать на этапе производства или упаковки с помощью оптического устройства захвата изображения. 2. Аутентификационная метка по п.1, отличающаяся тем, что частицы, полученные голографически или печатанием, имеют любой цвет, узор и форму. 3. Аутентификационная метка по п.1, отличающаяся тем, что частицы, полученные голографически или печатанием, имеют черный цвет. 4. Аутентификационная метка по любому из пп.1-3, отличающаяся тем, что одна или две противоположные стороны второго листа являются клейкими. 5. Аутентификационная метка по любому из пп.1-4, отличающаяся тем, что обе стороны листа, из которого вырезаны частицы с логотипами или другими характеристическими знаками, выполнены из пластмассы, бумаги или другого бесцветного или окрашенного материала. 6. Способ изготовления аутентификационной метки по любому из пп.1-5, отличающийся тем, что он включает этапы, на которых печатают и/или наносят голографически на подходящий лист материала толщиной приблизительно 2-30 мкм логотипы или характеристические знаки, имеющие максимальный размер приблизительно 103000 мкм, в повторяющихся, но переменных последовательностях; вырезают из полученного таким образом печатного и/или голографического изображения частицы с различными размерами в диапазоне от 10 до 4000 мкм,распределяют случайным образом указанные частицы путм распределения их в один слой на поверхности подходящего для аутентификационных меток первого листа на основе полихлорвинила, поливинила или полипропилена, толщиной приблизительно 0,25-200 мкм, который предварительно обработан подходящим клеем, или путем распределения смеси, содержащей приблизительно 4-80% указанных частиц, расположенных в подходящем клее, по поверхности указанного первого листа,присоединяют указанный первый лист стороной, на которой распределены указанные частицы, ко второму листу на основе полихлорвинила, поливинила или полипропилена, причем сторона второго листа, направленная к первому листу, при необходимости является клейкой; причем частицы распределяют на ограниченной области площадью приблизительно 0,50-2,5 см 2. 7. Способ по п.6, отличающийся тем, что включает этап, на котором наносят вдоль указанной ограниченной области отпечаток или индивидуальные и взаимодополняющие данные для регистрации, например штрих-код, матрицы данных, буквенно-цифровые данные или логотипы производителя. 8. Способ по п.6, отличающийся тем, что частицы распыляют на клее с помощью промышленного аэрографа. 9. Способ проверки подлинности продукта, снабженного аутентификационной меткой по любому из пп.1-5, отличающийся тем, что он включает этапы, на которых распознают аутентификационную метку во время выполнения способа его изготовления или после его завершения с помощью оптических устройств захвата изображения; анализируют, обрабатывают и/или регистрируют изображение аутентификационной метки в централизованном банке данных, который может быть локальным или удаленным; и проверяют оптическим способом подлинность продукта, снабженного аутентификационной меткой,в любой момент жизненного цикла этого продукта путем получения доступа к указанному банку данных для сравнения изображения аутентификационной метки, имеющейся на продукте, который должен быть проверен, распознанного с использованием известных средств захвата изображения, с соответствующим изображением аутентификационной метки, сохраннным в указанном банке данных. 10. Способ по п.9, отличающийся тем, что изображение аутентификационной метки продукта, распознанное оптическим устройством захвата изображения, отправляют через службу мультимедийных сообщений (MMS) или Интернет для сравнения с изображением аутентификационной метки, предварительно зарегистрированным в централизованном банке данных. 11. Способ по п.9, отличающийся тем, что оптическую проверку изображения аутентификационной метки продукта выполняют с помощью фотокамеры мобильного телефона.
