Защитная метка, способ ее изготовления и прибор для ее проверки

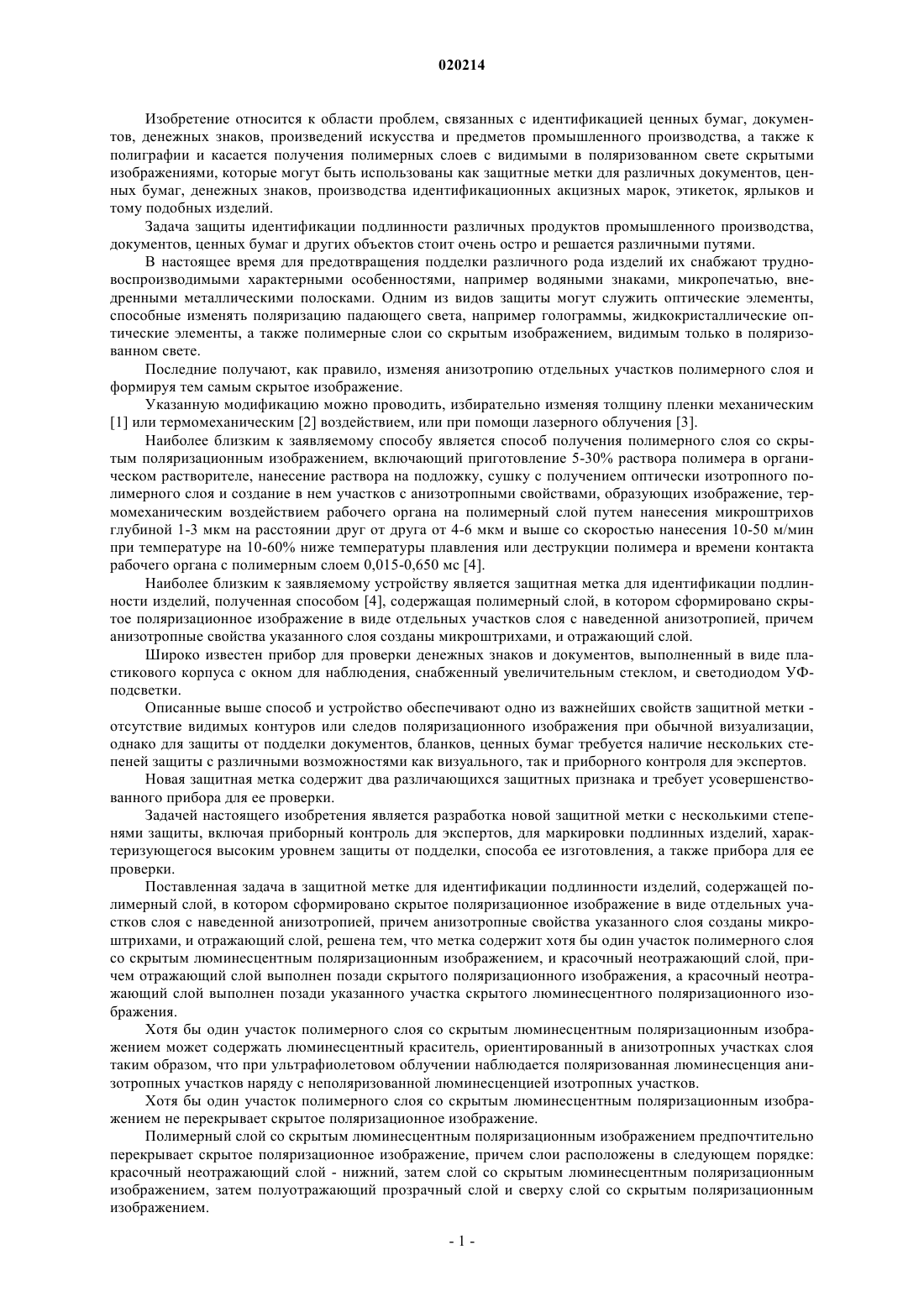

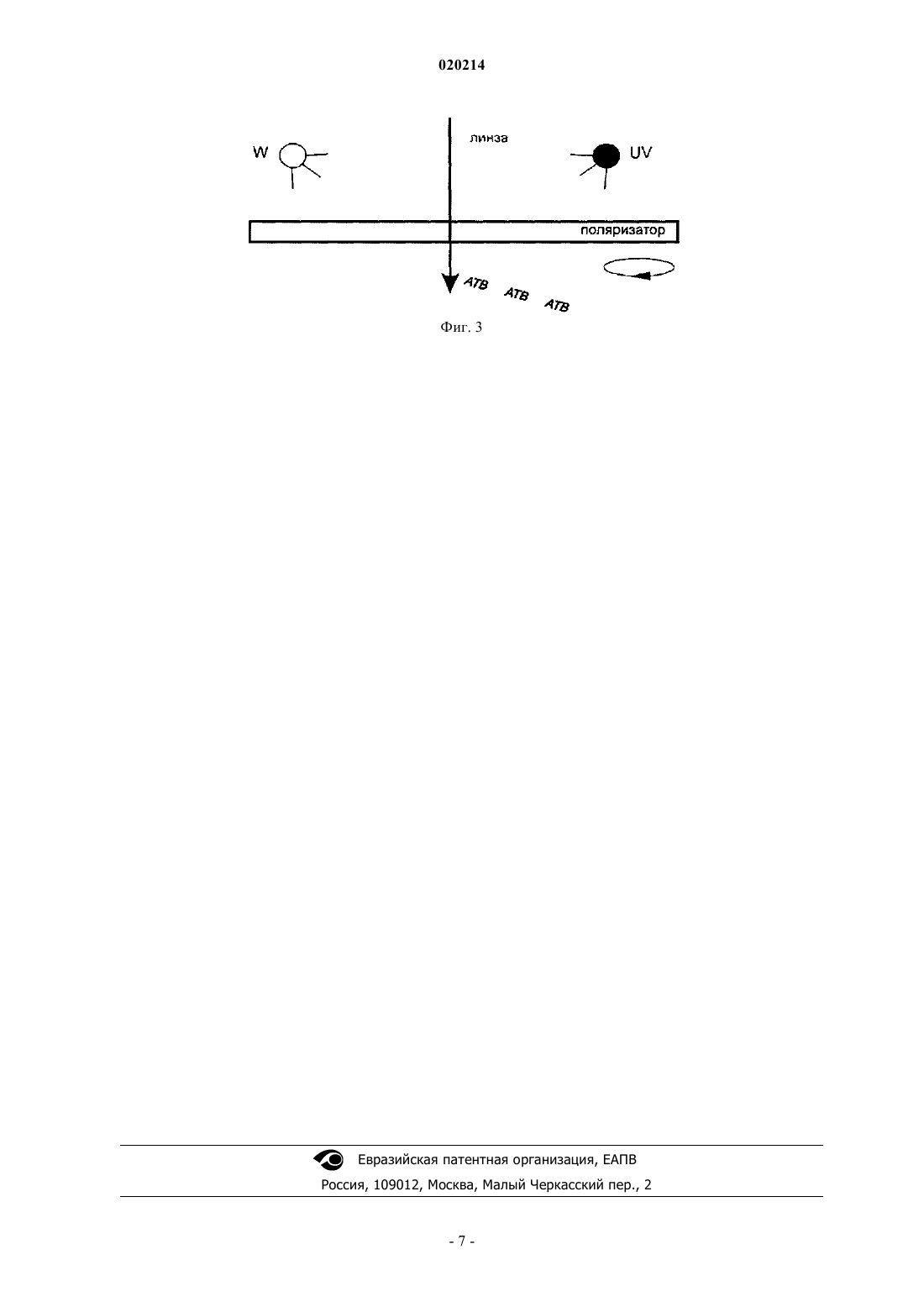

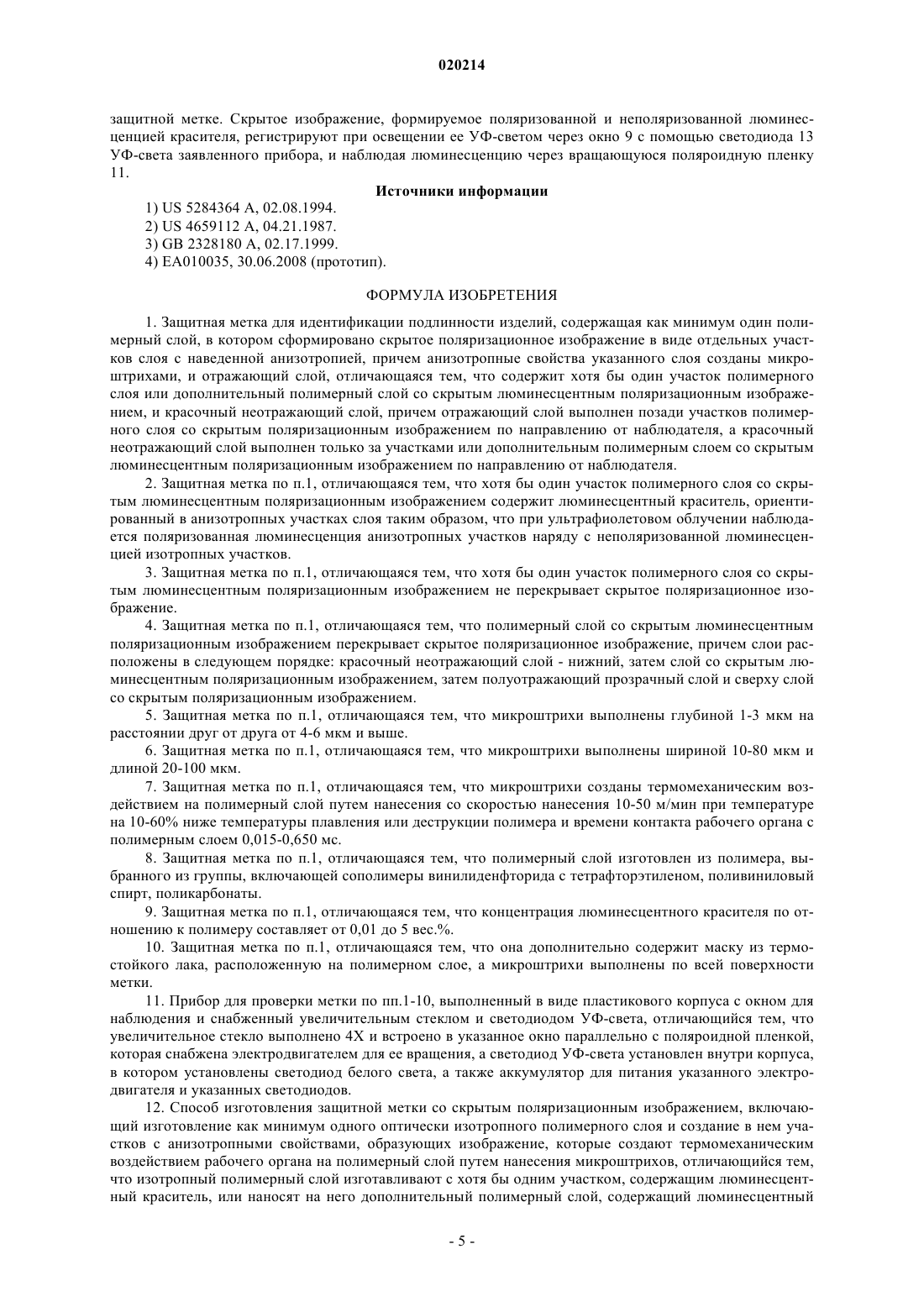

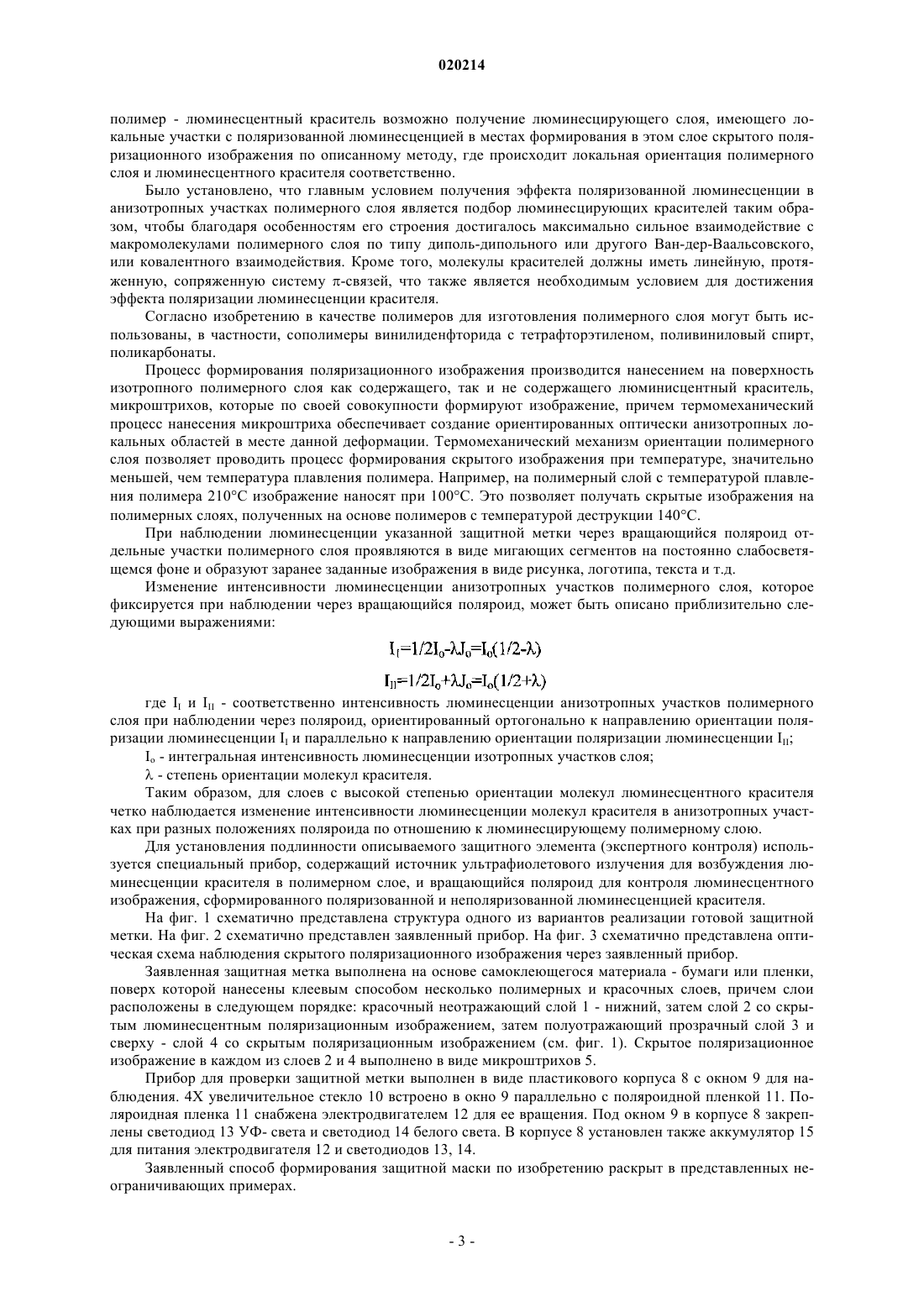

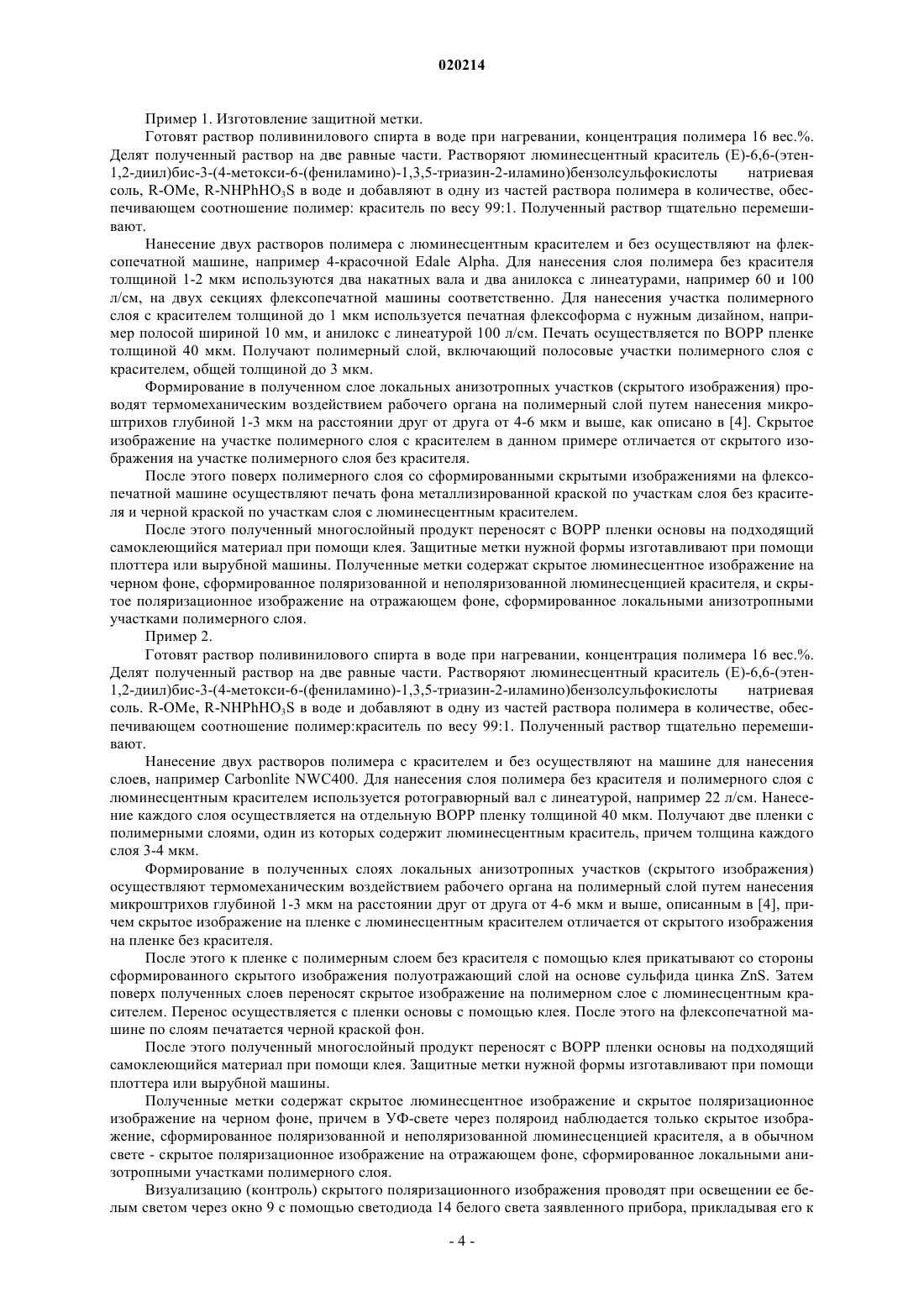

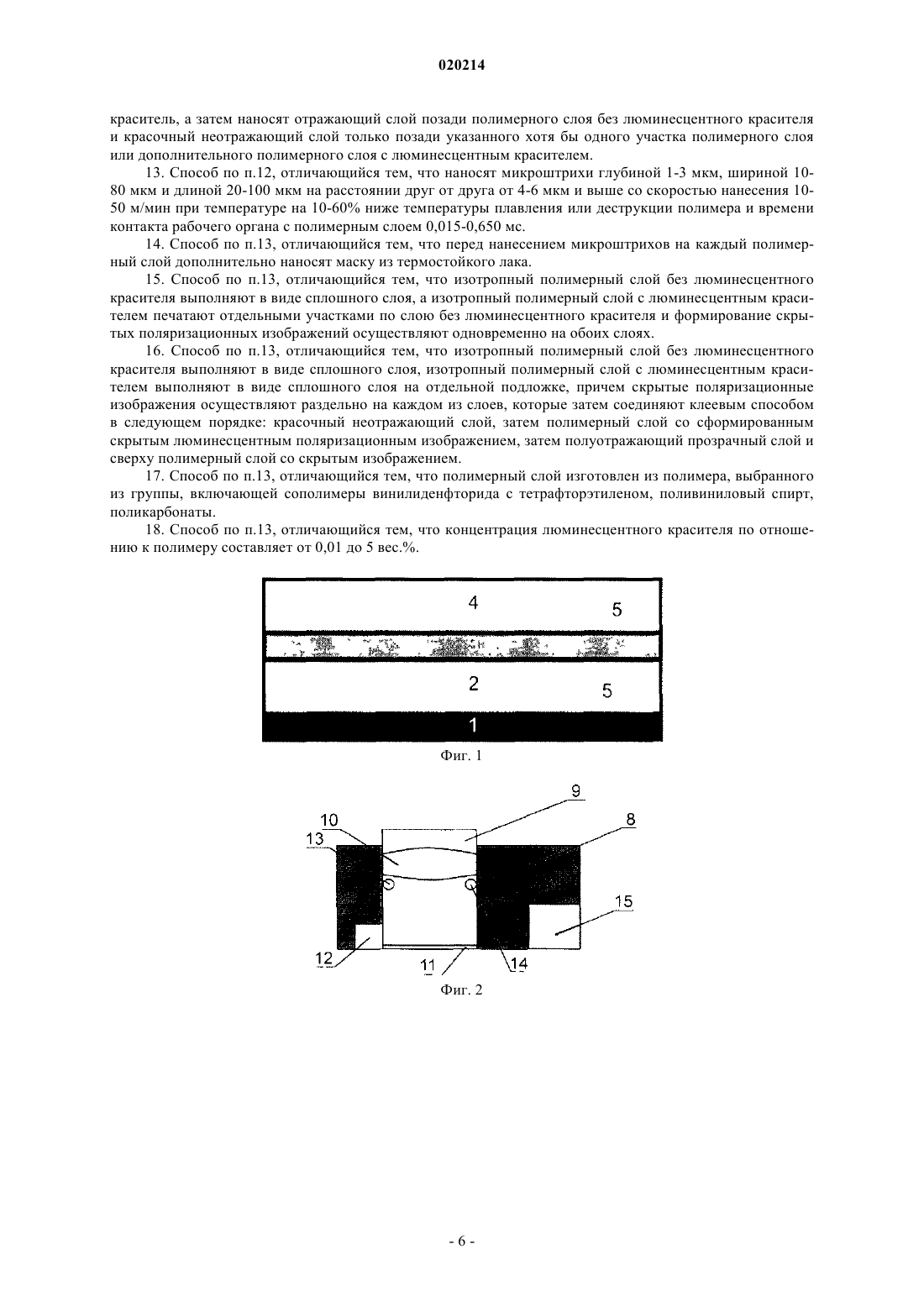

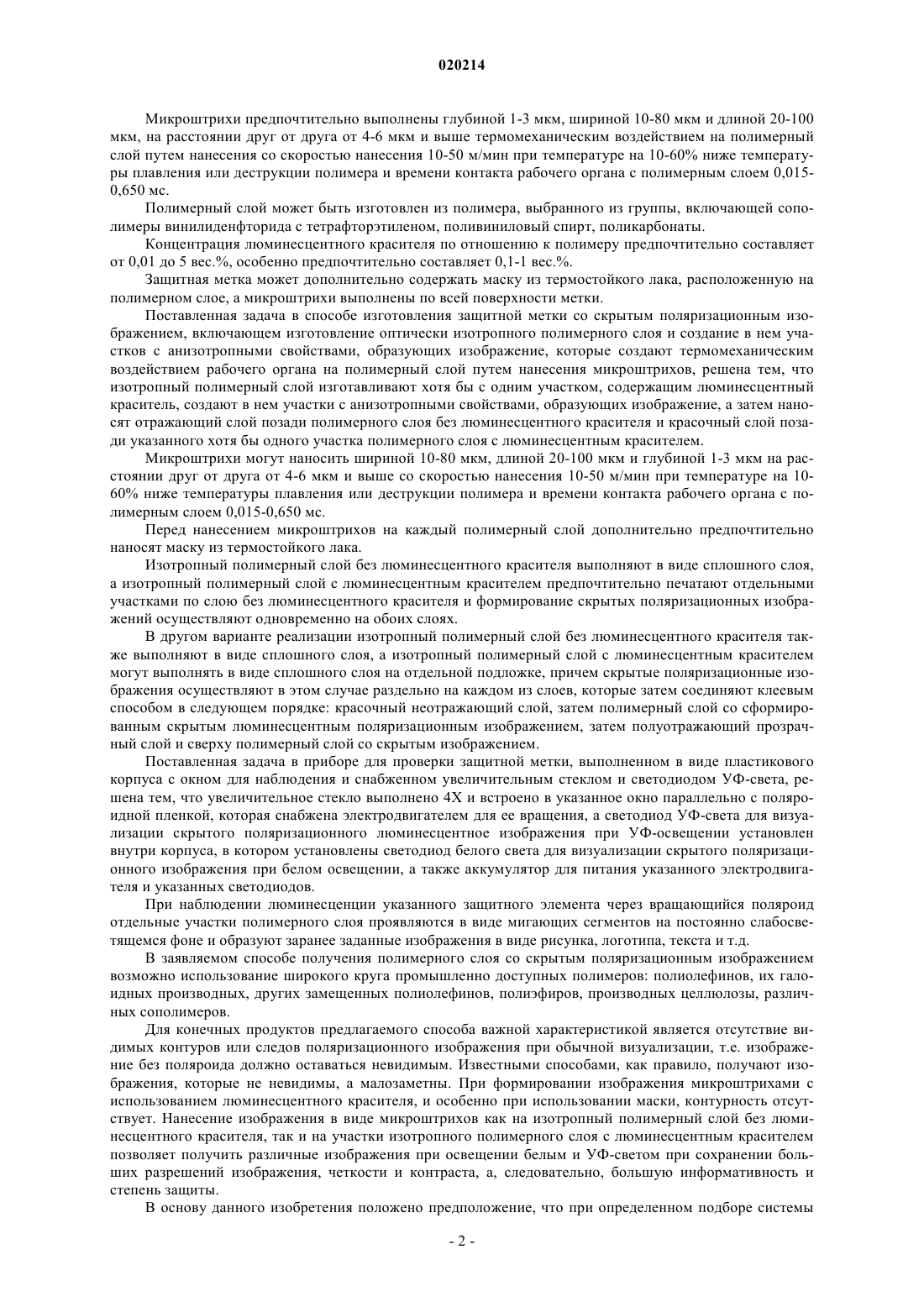

ЗАЩИТНАЯ МЕТКА, СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ И ПРИБОР ДЛЯ ЕЕ ПРОВЕРКИ Изобретение относится к области проблем, связанных с идентификацией ценных бумаг,документов, денежных знаков, произведений искусства и предметов промышленного производства,а также к полиграфии и касается получения полимерных слоев с видимыми в поляризованном свете скрытыми изображениями, которые могут быть использованы как защитные метки для различных документов, ценных бумаг, денежных знаков, производства идентификационных акцизных марок, этикеток, ярлыков и тому подобных изделий. Новая защитная метка с несколькими степенями защиты содержит полимерный слой, в котором сформировано скрытое поляризационное изображение в виде отдельных участков слоя с наведенной анизотропией, причем анизотропные свойства указанного слоя созданы микроштрихами, и отражающий слой. Метка содержит хотя бы один участок полимерного слоя со скрытым люминесцентным поляризационным изображением и красочный неотражающий слой, причем отражающий слой выполнен позади скрытого поляризационного изображения, а красочный неотражающий слой выполнен позади указанного участка скрытого люминесцентного поляризационного изображения. Заявлен также способ изготовления новой метки и прибор для проверки ее нескольких степеней защиты. Шевко Вадим Александрович (BY) Горячко М.Ш. (BY)(71)(73) Заявитель и патентовладелец: ИНОСТРАННОЕ ЧАСТНОЕ УНИТАРНОЕ ПРОИЗВОДСТВЕННО-ТОРГОВОЕ ПРЕДПРИЯТИЕ "АТВ-ЛИТ" КОМПАНИИ "А.Т.В. ЛАТЕНТ ЭКСПОРТ ИМПОРТ ЛТД." (BY) Изобретение относится к области проблем, связанных с идентификацией ценных бумаг, документов, денежных знаков, произведений искусства и предметов промышленного производства, а также к полиграфии и касается получения полимерных слоев с видимыми в поляризованном свете скрытыми изображениями, которые могут быть использованы как защитные метки для различных документов, ценных бумаг, денежных знаков, производства идентификационных акцизных марок, этикеток, ярлыков и тому подобных изделий. Задача защиты идентификации подлинности различных продуктов промышленного производства,документов, ценных бумаг и других объектов стоит очень остро и решается различными путями. В настоящее время для предотвращения подделки различного рода изделий их снабжают трудновоспроизводимыми характерными особенностями, например водяными знаками, микропечатью, внедренными металлическими полосками. Одним из видов защиты могут служить оптические элементы,способные изменять поляризацию падающего света, например голограммы, жидкокристаллические оптические элементы, а также полимерные слои со скрытым изображением, видимым только в поляризованном свете. Последние получают, как правило, изменяя анизотропию отдельных участков полимерного слоя и формируя тем самым скрытое изображение. Указанную модификацию можно проводить, избирательно изменяя толщину пленки механическим[1] или термомеханическим [2] воздействием, или при помощи лазерного облучения [3]. Наиболее близким к заявляемому способу является способ получения полимерного слоя со скрытым поляризационным изображением, включающий приготовление 5-30% раствора полимера в органическом растворителе, нанесение раствора на подложку, сушку с получением оптически изотропного полимерного слоя и создание в нем участков с анизотропными свойствами, образующих изображение, термомеханическим воздействием рабочего органа на полимерный слой путем нанесения микроштрихов глубиной 1-3 мкм на расстоянии друг от друга от 4-6 мкм и выше со скоростью нанесения 10-50 м/мин при температуре на 10-60% ниже температуры плавления или деструкции полимера и времени контакта рабочего органа с полимерным слоем 0,015-0,650 мс [4]. Наиболее близким к заявляемому устройству является защитная метка для идентификации подлинности изделий, полученная способом [4], содержащая полимерный слой, в котором сформировано скрытое поляризационное изображение в виде отдельных участков слоя с наведенной анизотропией, причем анизотропные свойства указанного слоя созданы микроштрихами, и отражающий слой. Широко известен прибор для проверки денежных знаков и документов, выполненный в виде пластикового корпуса с окном для наблюдения, снабженный увеличительным стеклом, и светодиодом УФподсветки. Описанные выше способ и устройство обеспечивают одно из важнейших свойств защитной метки отсутствие видимых контуров или следов поляризационного изображения при обычной визуализации,однако для защиты от подделки документов, бланков, ценных бумаг требуется наличие нескольких степеней защиты с различными возможностями как визуального, так и приборного контроля для экспертов. Новая защитная метка содержит два различающихся защитных признака и требует усовершенствованного прибора для ее проверки. Задачей настоящего изобретения является разработка новой защитной метки с несколькими степенями защиты, включая приборный контроль для экспертов, для маркировки подлинных изделий, характеризующегося высоким уровнем защиты от подделки, способа ее изготовления, а также прибора для ее проверки. Поставленная задача в защитной метке для идентификации подлинности изделий, содержащей полимерный слой, в котором сформировано скрытое поляризационное изображение в виде отдельных участков слоя с наведенной анизотропией, причем анизотропные свойства указанного слоя созданы микроштрихами, и отражающий слой, решена тем, что метка содержит хотя бы один участок полимерного слоя со скрытым люминесцентным поляризационным изображением, и красочный неотражающий слой, причем отражающий слой выполнен позади скрытого поляризационного изображения, а красочный неотражающий слой выполнен позади указанного участка скрытого люминесцентного поляризационного изображения. Хотя бы один участок полимерного слоя со скрытым люминесцентным поляризационным изображением может содержать люминесцентный краситель, ориентированный в анизотропных участках слоя таким образом, что при ультрафиолетовом облучении наблюдается поляризованная люминесценция анизотропных участков наряду с неполяризованной люминесценцией изотропных участков. Хотя бы один участок полимерного слоя со скрытым люминесцентным поляризационным изображением не перекрывает скрытое поляризационное изображение. Полимерный слой со скрытым люминесцентным поляризационным изображением предпочтительно перекрывает скрытое поляризационное изображение, причем слои расположены в следующем порядке: красочный неотражающий слой - нижний, затем слой со скрытым люминесцентным поляризационным изображением, затем полуотражающий прозрачный слой и сверху слой со скрытым поляризационным изображением. Микроштрихи предпочтительно выполнены глубиной 1-3 мкм, шириной 10-80 мкм и длиной 20-100 мкм, на расстоянии друг от друга от 4-6 мкм и выше термомеханическим воздействием на полимерный слой путем нанесения со скоростью нанесения 10-50 м/мин при температуре на 10-60% ниже температуры плавления или деструкции полимера и времени контакта рабочего органа с полимерным слоем 0,0150,650 мс. Полимерный слой может быть изготовлен из полимера, выбранного из группы, включающей сополимеры винилиденфторида с тетрафторэтиленом, поливиниловый спирт, поликарбонаты. Концентрация люминесцентного красителя по отношению к полимеру предпочтительно составляет от 0,01 до 5 вес.%, особенно предпочтительно составляет 0,1-1 вес.%. Защитная метка может дополнительно содержатьмаску из термостойкого лака, расположенную на полимерном слое, а микроштрихи выполнены по всей поверхности метки. Поставленная задача в способе изготовления защитной метки со скрытым поляризационным изображением, включающем изготовление оптически изотропного полимерного слоя и создание в нем участков с анизотропными свойствами, образующих изображение, которые создают термомеханическим воздействием рабочего органа на полимерный слой путем нанесения микроштрихов, решена тем, что изотропный полимерный слой изготавливают хотя бы с одним участком, содержащим люминесцентный краситель, создают в нем участки с анизотропными свойствами, образующих изображение, а затем наносят отражающий слой позади полимерного слоя без люминесцентного красителя и красочный слой позади указанного хотя бы одного участка полимерного слоя с люминесцентным красителем. Микроштрихи могут наносить шириной 10-80 мкм, длиной 20-100 мкм и глубиной 1-3 мкм на расстоянии друг от друга от 4-6 мкм и выше со скоростью нанесения 10-50 м/мин при температуре на 1060% ниже температуры плавления или деструкции полимера и времени контакта рабочего органа с полимерным слоем 0,015-0,650 мс. Перед нанесением микроштрихов на каждый полимерный слой дополнительно предпочтительно наносят маску из термостойкого лака. Изотропный полимерный слой без люминесцентного красителя выполняют в виде сплошного слоя,а изотропный полимерный слой с люминесцентным красителем предпочтительно печатают отдельными участками по слою без люминесцентного красителя и формирование скрытых поляризационных изображений осуществляют одновременно на обоих слоях. В другом варианте реализации изотропный полимерный слой без люминесцентного красителя также выполняют в виде сплошного слоя, а изотропный полимерный слой с люминесцентным красителем могут выполнять в виде сплошного слоя на отдельной подложке, причем скрытые поляризационные изображения осуществляют в этом случае раздельно на каждом из слоев, которые затем соединяют клеевым способом в следующем порядке: красочный неотражающий слой, затем полимерный слой со сформированным скрытым люминесцентным поляризационным изображением, затем полуотражающий прозрачный слой и сверху полимерный слой со скрытым изображением. Поставленная задача в приборе для проверки защитной метки, выполненном в виде пластикового корпуса с окном для наблюдения и снабженном увеличительным стеклом и светодиодом УФ-света, решена тем, что увеличительное стекло выполнено 4 Х и встроено в указанное окно параллельно с поляроидной пленкой, которая снабжена электродвигателем для ее вращения, а светодиод УФ-света для визуализации скрытого поляризационного люминесцентное изображения при УФ-освещении установлен внутри корпуса, в котором установлены светодиод белого света для визуализации скрытого поляризационного изображения при белом освещении, а также аккумулятор для питания указанного электродвигателя и указанных светодиодов. При наблюдении люминесценции указанного защитного элемента через вращающийся поляроид отдельные участки полимерного слоя проявляются в виде мигающих сегментов на постоянно слабосветящемся фоне и образуют заранее заданные изображения в виде рисунка, логотипа, текста и т.д. В заявляемом способе получения полимерного слоя со скрытым поляризационным изображением возможно использование широкого круга промышленно доступных полимеров: полиолефинов, их галоидных производных, других замещенных полиолефинов, полиэфиров, производных целлюлозы, различных сополимеров. Для конечных продуктов предлагаемого способа важной характеристикой является отсутствие видимых контуров или следов поляризационного изображения при обычной визуализации, т.е. изображение без поляроида должно оставаться невидимым. Известными способами, как правило, получают изображения, которые не невидимы, а малозаметны. При формировании изображения микроштрихами с использованием люминесцентного красителя, и особенно при использовании маски, контурность отсутствует. Нанесение изображения в виде микроштрихов как на изотропный полимерный слой без люминесцентного красителя, так и на участки изотропного полимерного слоя с люминесцентным красителем позволяет получить различные изображения при освещении белым и УФ-светом при сохранении больших разрешений изображения, четкости и контраста, а, следовательно, большую информативность и степень защиты. В основу данного изобретения положено предположение, что при определенном подборе системы полимер - люминесцентный краситель возможно получение люминесцирующего слоя, имеющего локальные участки с поляризованной люминесценцией в местах формирования в этом слое скрытого поляризационного изображения по описанному методу, где происходит локальная ориентация полимерного слоя и люминесцентного красителя соответственно. Было установлено, что главным условием получения эффекта поляризованной люминесценции в анизотропных участках полимерного слоя является подбор люминесцирующих красителей таким образом, чтобы благодаря особенностям его строения достигалось максимально сильное взаимодействие с макромолекулами полимерного слоя по типу диполь-дипольного или другого Ван-дер-Ваальсовского,или ковалентного взаимодействия. Кроме того, молекулы красителей должны иметь линейную, протяженную, сопряженную систему -связей, что также является необходимым условием для достижения эффекта поляризации люминесценции красителя. Согласно изобретению в качестве полимеров для изготовления полимерного слоя могут быть использованы, в частности, сополимеры винилиденфторида с тетрафторэтиленом, поливиниловый спирт,поликарбонаты. Процесс формирования поляризационного изображения производится нанесением на поверхность изотропного полимерного слоя как содержащего, так и не содержащего люминисцентный краситель,микроштрихов, которые по своей совокупности формируют изображение, причем термомеханический процесс нанесения микроштриха обеспечивает создание ориентированных оптически анизотропных локальных областей в месте данной деформации. Термомеханический механизм ориентации полимерного слоя позволяет проводить процесс формирования скрытого изображения при температуре, значительно меньшей, чем температура плавления полимера. Например, на полимерный слой с температурой плавления полимера 210 С изображение наносят при 100 С. Это позволяет получать скрытые изображения на полимерных слоях, полученных на основе полимеров с температурой деструкции 140 С. При наблюдении люминесценции указанной защитной метки через вращающийся поляроид отдельные участки полимерного слоя проявляются в виде мигающих сегментов на постоянно слабосветящемся фоне и образуют заранее заданные изображения в виде рисунка, логотипа, текста и т.д. Изменение интенсивности люминесценции анизотропных участков полимерного слоя, которое фиксируется при наблюдении через вращающийся поляроид, может быть описано приблизительно следующими выражениями: где II и III - соответственно интенсивность люминесценции анизотропных участков полимерного слоя при наблюдении через поляроид, ориентированный ортогонально к направлению ориентации поляризации люминесценции II и параллельно к направлению ориентации поляризации люминесценции III;Io - интегральная интенсивность люминесценции изотропных участков слоя;- степень ориентации молекул красителя. Таким образом, для слоев с высокой степенью ориентации молекул люминесцентного красителя четко наблюдается изменение интенсивности люминесценции молекул красителя в анизотропных участках при разных положениях поляроида по отношению к люминесцирующему полимерному слою. Для установления подлинности описываемого защитного элемента (экспертного контроля) используется специальный прибор, содержащий источник ультрафиолетового излучения для возбуждения люминесценции красителя в полимерном слое, и вращающийся поляроид для контроля люминесцентного изображения, сформированного поляризованной и неполяризованной люминесценцией красителя. На фиг. 1 схематично представлена структура одного из вариантов реализации готовой защитной метки. На фиг. 2 схематично представлен заявленный прибор. На фиг. 3 схематично представлена оптическая схема наблюдения скрытого поляризационного изображения через заявленный прибор. Заявленная защитная метка выполнена на основе самоклеющегося материала - бумаги или пленки,поверх которой нанесены клеевым способом несколько полимерных и красочных слоев, причем слои расположены в следующем порядке: красочный неотражающий слой 1 - нижний, затем слой 2 со скрытым люминесцентным поляризационным изображением, затем полуотражающий прозрачный слой 3 и сверху - слой 4 со скрытым поляризационным изображением (см. фиг. 1). Скрытое поляризационное изображение в каждом из слоев 2 и 4 выполнено в виде микроштрихов 5. Прибор для проверки защитной метки выполнен в виде пластикового корпуса 8 с окном 9 для наблюдения. 4 Х увеличительное стекло 10 встроено в окно 9 параллельно с поляроидной пленкой 11. Поляроидная пленка 11 снабжена электродвигателем 12 для ее вращения. Под окном 9 в корпусе 8 закреплены светодиод 13 УФ- света и светодиод 14 белого света. В корпусе 8 установлен также аккумулятор 15 для питания электродвигателя 12 и светодиодов 13, 14. Заявленный способ формирования защитной маски по изобретению раскрыт в представленных неограничивающих примерах. Пример 1. Изготовление защитной метки. Готовят раствор поливинилового спирта в воде при нагревании, концентрация полимера 16 вес.%. Делят полученный раствор на две равные части. Растворяют люминесцентный краситель (Е)-6,6-(этен 1,2-диил)бис-3-(4-метокси-6-(фениламино)-1,3,5-триазин-2-иламино)бензолсульфокислоты натриевая соль, R-OMe, R-NHPhHO3S в воде и добавляют в одну из частей раствора полимера в количестве, обеспечивающем соотношение полимер: краситель по весу 99:1. Полученный раствор тщательно перемешивают. Нанесение двух растворов полимера с люминесцентным красителем и без осуществляют на флексопечатной машине, например 4-красочной Edale Alpha. Для нанесения слоя полимера без красителя толщиной 1-2 мкм используются два накатных вала и два анилокса с линеатурами, например 60 и 100 л/см, на двух секциях флексопечатной машины соответственно. Для нанесения участка полимерного слоя с красителем толщиной до 1 мкм используется печатная флексоформа с нужным дизайном, например полосой шириной 10 мм, и анилокс с линеатурой 100 л/см. Печать осуществляется по ВОРР пленке толщиной 40 мкм. Получают полимерный слой, включающий полосовые участки полимерного слоя с красителем, общей толщиной до 3 мкм. Формирование в полученном слое локальных анизотропных участков (скрытого изображения) проводят термомеханическим воздействием рабочего органа на полимерный слой путем нанесения микроштрихов глубиной 1-3 мкм на расстоянии друг от друга от 4-6 мкм и выше, как описано в [4]. Скрытое изображение на участке полимерного слоя с красителем в данном примере отличается от скрытого изображения на участке полимерного слоя без красителя. После этого поверх полимерного слоя со сформированными скрытыми изображениями на флексопечатной машине осуществляют печать фона металлизированной краской по участкам слоя без красителя и черной краской по участкам слоя с люминесцентным красителем. После этого полученный многослойный продукт переносят с ВОРР пленки основы на подходящий самоклеющийся материал при помощи клея. Защитные метки нужной формы изготавливают при помощи плоттера или вырубной машины. Полученные метки содержат скрытое люминесцентное изображение на черном фоне, сформированное поляризованной и неполяризованной люминесценцией красителя, и скрытое поляризационное изображение на отражающем фоне, сформированное локальными анизотропными участками полимерного слоя. Пример 2. Готовят раствор поливинилового спирта в воде при нагревании, концентрация полимера 16 вес.%. Делят полученный раствор на две равные части. Растворяют люминесцентный краситель (Е)-6,6-(этен 1,2-диил)бис-3-(4-метокси-6-(фениламино)-1,3,5-триазин-2-иламино)бензолсульфокислоты натриевая соль. R-OMe, R-NHPhHO3S в воде и добавляют в одну из частей раствора полимера в количестве, обеспечивающем соотношение полимер:краситель по весу 99:1. Полученный раствор тщательно перемешивают. Нанесение двух растворов полимера с красителем и без осуществляют на машине для нанесения слоев, например Carbonlite NWC400. Для нанесения слоя полимера без красителя и полимерного слоя с люминесцентным красителем используется ротогравюрный вал с линеатурой, например 22 л/см. Нанесение каждого слоя осуществляется на отдельную ВОРР пленку толщиной 40 мкм. Получают две пленки с полимерными слоями, один из которых содержит люминесцентным краситель, причем толщина каждого слоя 3-4 мкм. Формирование в полученных слоях локальных анизотропных участков (скрытого изображения) осуществляют термомеханическим воздействием рабочего органа на полимерный слой путем нанесения микроштрихов глубиной 1-3 мкм на расстоянии друг от друга от 4-6 мкм и выше, описанным в [4], причем скрытое изображение на пленке с люминесцентным красителем отличается от скрытого изображения на пленке без красителя. После этого к пленке с полимерным слоем без красителя с помощью клея прикатывают со стороны сформированного скрытого изображения полуотражающий слой на основе сульфида цинка ZnS. Затем поверх полученных слоев переносят скрытое изображение на полимерном слое с люминесцентным красителем. Перенос осуществляется с пленки основы с помощью клея. После этого на флексопечатной машине по слоям печатается черной краской фон. После этого полученный многослойный продукт переносят с ВОРР пленки основы на подходящий самоклеющийся материал при помощи клея. Защитные метки нужной формы изготавливают при помощи плоттера или вырубной машины. Полученные метки содержат скрытое люминесцентное изображение и скрытое поляризационное изображение на черном фоне, причем в УФ-свете через поляроид наблюдается только скрытое изображение, сформированное поляризованной и неполяризованной люминесценцией красителя, а в обычном свете - скрытое поляризационное изображение на отражающем фоне, сформированное локальными анизотропными участками полимерного слоя. Визуализацию (контроль) скрытого поляризационного изображения проводят при освещении ее белым светом через окно 9 с помощью светодиода 14 белого света заявленного прибора, прикладывая его к защитной метке. Скрытое изображение, формируемое поляризованной и неполяризованной люминесценцией красителя, регистрируют при освещении ее УФ-светом через окно 9 с помощью светодиода 13 УФ-света заявленного прибора, и наблюдая люминесценцию через вращающуюся поляроидную пленку 11. Источники информации 1) US 5284364 А, 02.08.1994. 2) US 4659112 А, 04.21.1987. 3) GB 2328180 А, 02.17.1999. 4) ЕА 010035, 30.06.2008 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная метка для идентификации подлинности изделий, содержащая как минимум один полимерный слой, в котором сформировано скрытое поляризационное изображение в виде отдельных участков слоя с наведенной анизотропией, причем анизотропные свойства указанного слоя созданы микроштрихами, и отражающий слой, отличающаяся тем, что содержит хотя бы один участок полимерного слоя или дополнительный полимерный слой со скрытым люминесцентным поляризационным изображением, и красочный неотражающий слой, причем отражающий слой выполнен позади участков полимерного слоя со скрытым поляризационным изображением по направлению от наблюдателя, а красочный неотражающий слой выполнен только за участками или дополнительным полимерным слоем со скрытым люминесцентным поляризационным изображением по направлению от наблюдателя. 2. Защитная метка по п.1, отличающаяся тем, что хотя бы один участок полимерного слоя со скрытым люминесцентным поляризационным изображением содержит люминесцентный краситель, ориентированный в анизотропных участках слоя таким образом, что при ультрафиолетовом облучении наблюдается поляризованная люминесценция анизотропных участков наряду с неполяризованной люминесценцией изотропных участков. 3. Защитная метка по п.1, отличающаяся тем, что хотя бы один участок полимерного слоя со скрытым люминесцентным поляризационным изображением не перекрывает скрытое поляризационное изображение. 4. Защитная метка по п.1, отличающаяся тем, что полимерный слой со скрытым люминесцентным поляризационным изображением перекрывает скрытое поляризационное изображение, причем слои расположены в следующем порядке: красочный неотражающий слой - нижний, затем слой со скрытым люминесцентным поляризационным изображением, затем полуотражающий прозрачный слой и сверху слой со скрытым поляризационным изображением. 5. Защитная метка по п.1, отличающаяся тем, что микроштрихи выполнены глубиной 1-3 мкм на расстоянии друг от друга от 4-6 мкм и выше. 6. Защитная метка по п.1, отличающаяся тем, что микроштрихи выполнены шириной 10-80 мкм и длиной 20-100 мкм. 7. Защитная метка по п.1, отличающаяся тем, что микроштрихи созданы термомеханическим воздействием на полимерный слой путем нанесения со скоростью нанесения 10-50 м/мин при температуре на 10-60% ниже температуры плавления или деструкции полимера и времени контакта рабочего органа с полимерным слоем 0,015-0,650 мс. 8. Защитная метка по п.1, отличающаяся тем, что полимерный слой изготовлен из полимера, выбранного из группы, включающей сополимеры винилиденфторида с тетрафторэтиленом, поливиниловый спирт, поликарбонаты. 9. Защитная метка по п.1, отличающаяся тем, что концентрация люминесцентного красителя по отношению к полимеру составляет от 0,01 до 5 вес.%. 10. Защитная метка по п.1, отличающаяся тем, что она дополнительно содержит маску из термостойкого лака, расположенную на полимерном слое, а микроштрихи выполнены по всей поверхности метки. 11. Прибор для проверки метки по пп.1-10, выполненный в виде пластикового корпуса с окном для наблюдения и снабженный увеличительным стеклом и светодиодом УФ-света, отличающийся тем, что увеличительное стекло выполнено 4 Х и встроено в указанное окно параллельно с поляроидной пленкой,которая снабжена электродвигателем для ее вращения, а светодиод УФ-света установлен внутри корпуса,в котором установлены светодиод белого света, а также аккумулятор для питания указанного электродвигателя и указанных светодиодов. 12. Способ изготовления защитной метки со скрытым поляризационным изображением, включающий изготовление как минимум одного оптически изотропного полимерного слоя и создание в нем участков с анизотропными свойствами, образующих изображение, которые создают термомеханическим воздействием рабочего органа на полимерный слой путем нанесения микроштрихов, отличающийся тем,что изотропный полимерный слой изготавливают с хотя бы одним участком, содержащим люминесцентный краситель, или наносят на него дополнительный полимерный слой, содержащий люминесцентный краситель, а затем наносят отражающий слой позади полимерного слоя без люминесцентного красителя и красочный неотражающий слой только позади указанного хотя бы одного участка полимерного слоя или дополнительного полимерного слоя с люминесцентным красителем. 13. Способ по п.12, отличающийся тем, что наносят микроштрихи глубиной 1-3 мкм, шириной 1080 мкм и длиной 20-100 мкм на расстоянии друг от друга от 4-6 мкм и выше со скоростью нанесения 1050 м/мин при температуре на 10-60% ниже температуры плавления или деструкции полимера и времени контакта рабочего органа с полимерным слоем 0,015-0,650 мс. 14. Способ по п.13, отличающийся тем, что перед нанесением микроштрихов на каждый полимерный слой дополнительно наносят маску из термостойкого лака. 15. Способ по п.13, отличающийся тем, что изотропный полимерный слой без люминесцентного красителя выполняют в виде сплошного слоя, а изотропный полимерный слой с люминесцентным красителем печатают отдельными участками по слою без люминесцентного красителя и формирование скрытых поляризационных изображений осуществляют одновременно на обоих слоях. 16. Способ по п.13, отличающийся тем, что изотропный полимерный слой без люминесцентного красителя выполняют в виде сплошного слоя, изотропный полимерный слой с люминесцентным красителем выполняют в виде сплошного слоя на отдельной подложке, причем скрытые поляризационные изображения осуществляют раздельно на каждом из слоев, которые затем соединяют клеевым способом в следующем порядке: красочный неотражающий слой, затем полимерный слой со сформированным скрытым люминесцентным поляризационным изображением, затем полуотражающий прозрачный слой и сверху полимерный слой со скрытым изображением. 17. Способ по п.13, отличающийся тем, что полимерный слой изготовлен из полимера, выбранного из группы, включающей сополимеры винилиденфторида с тетрафторэтиленом, поливиниловый спирт,поликарбонаты. 18. Способ по п.13, отличающийся тем, что концентрация люминесцентного красителя по отношению к полимеру составляет от 0,01 до 5 вес.%.
