Аппликатор бирок для животных

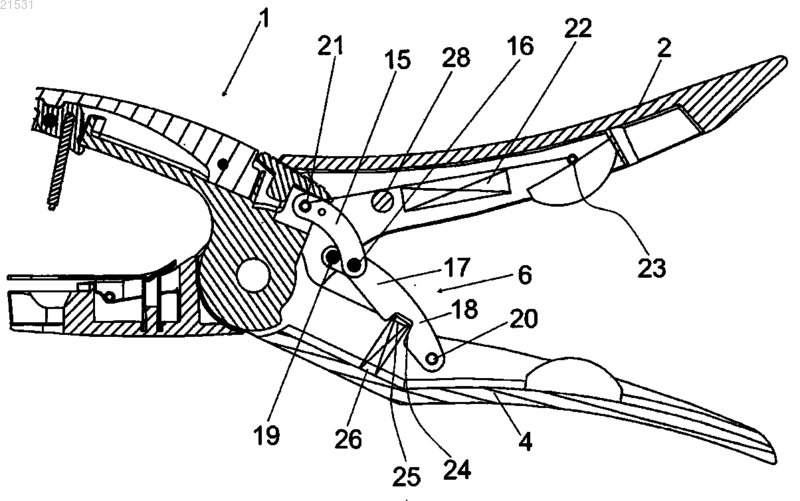

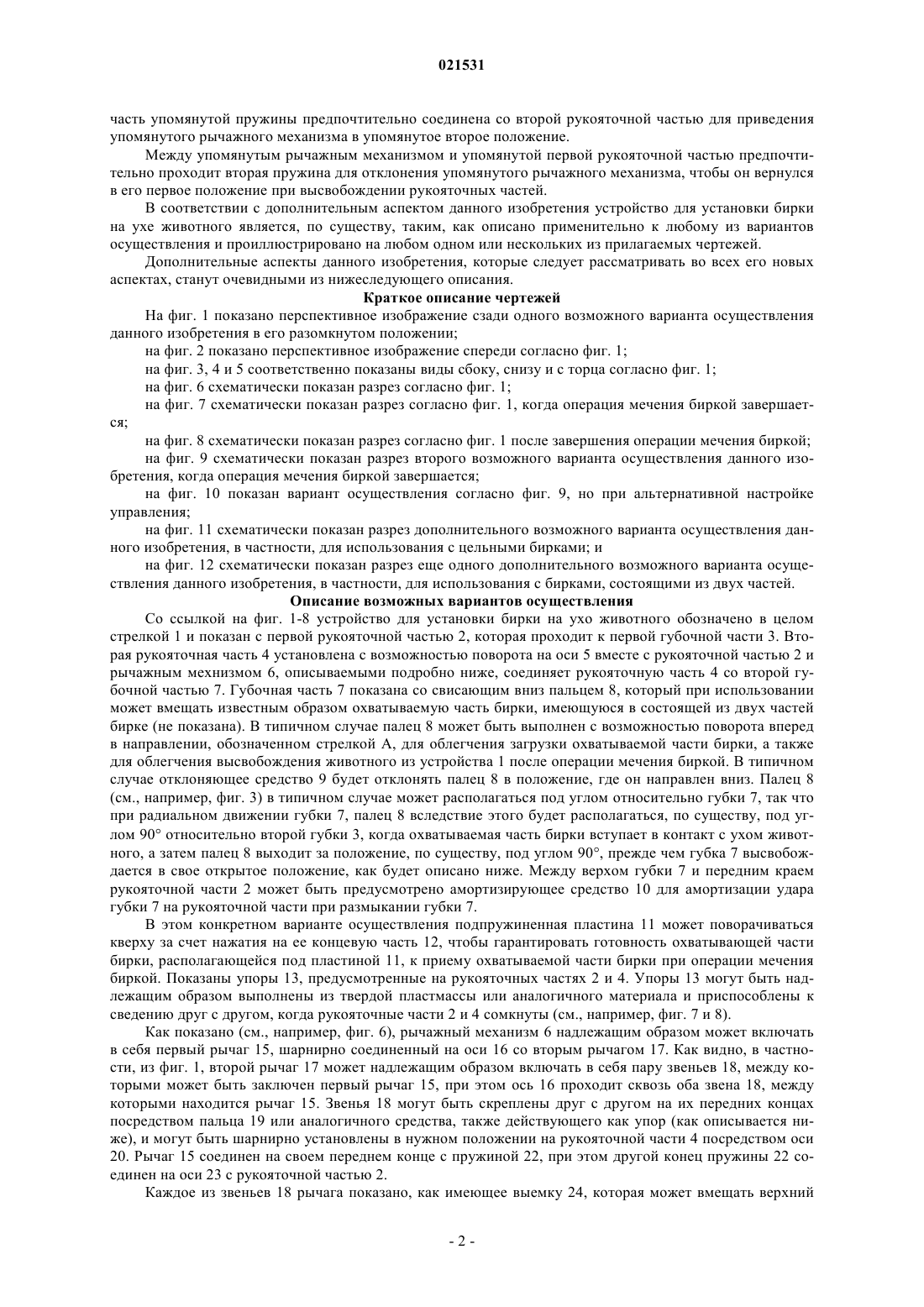

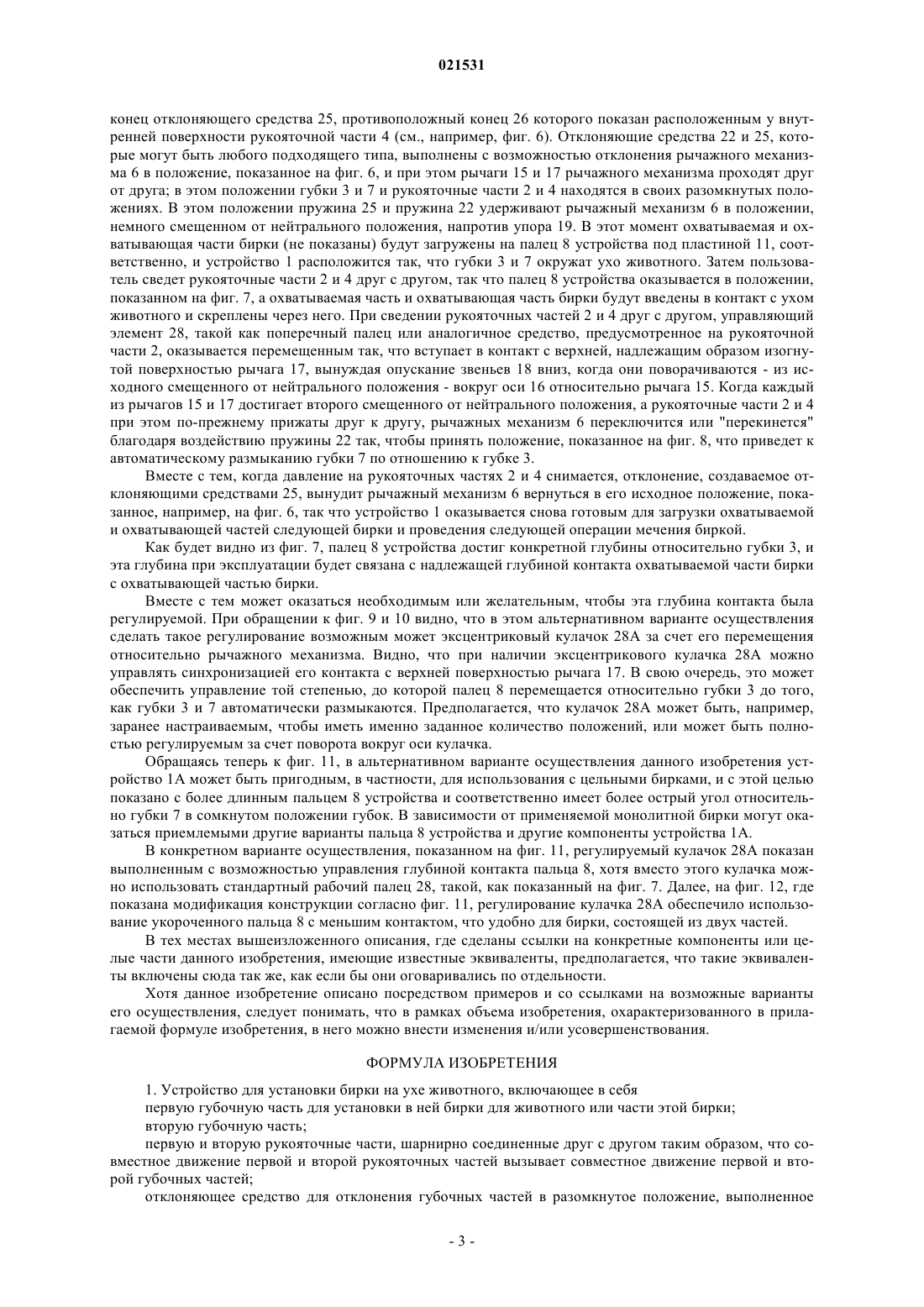

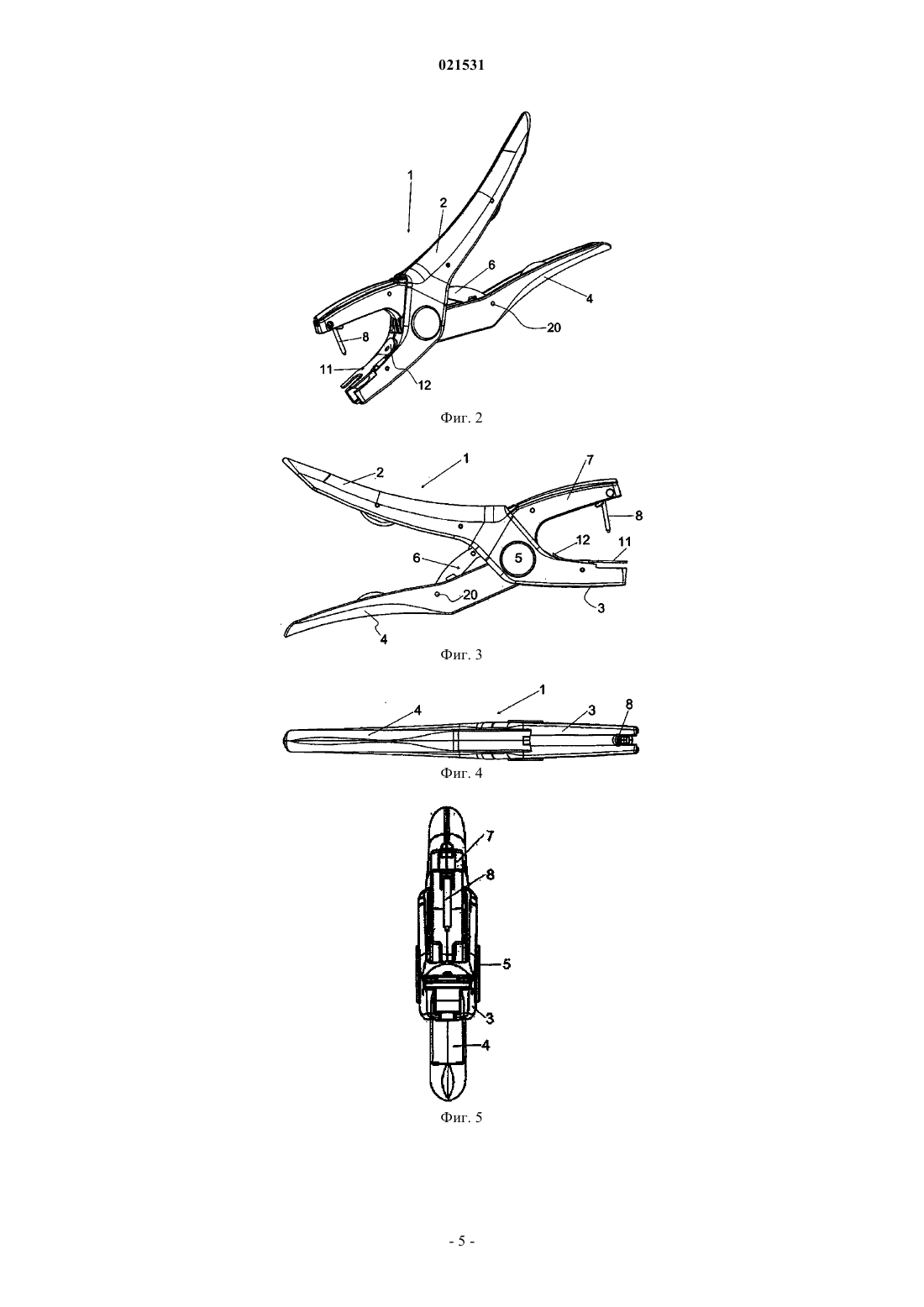

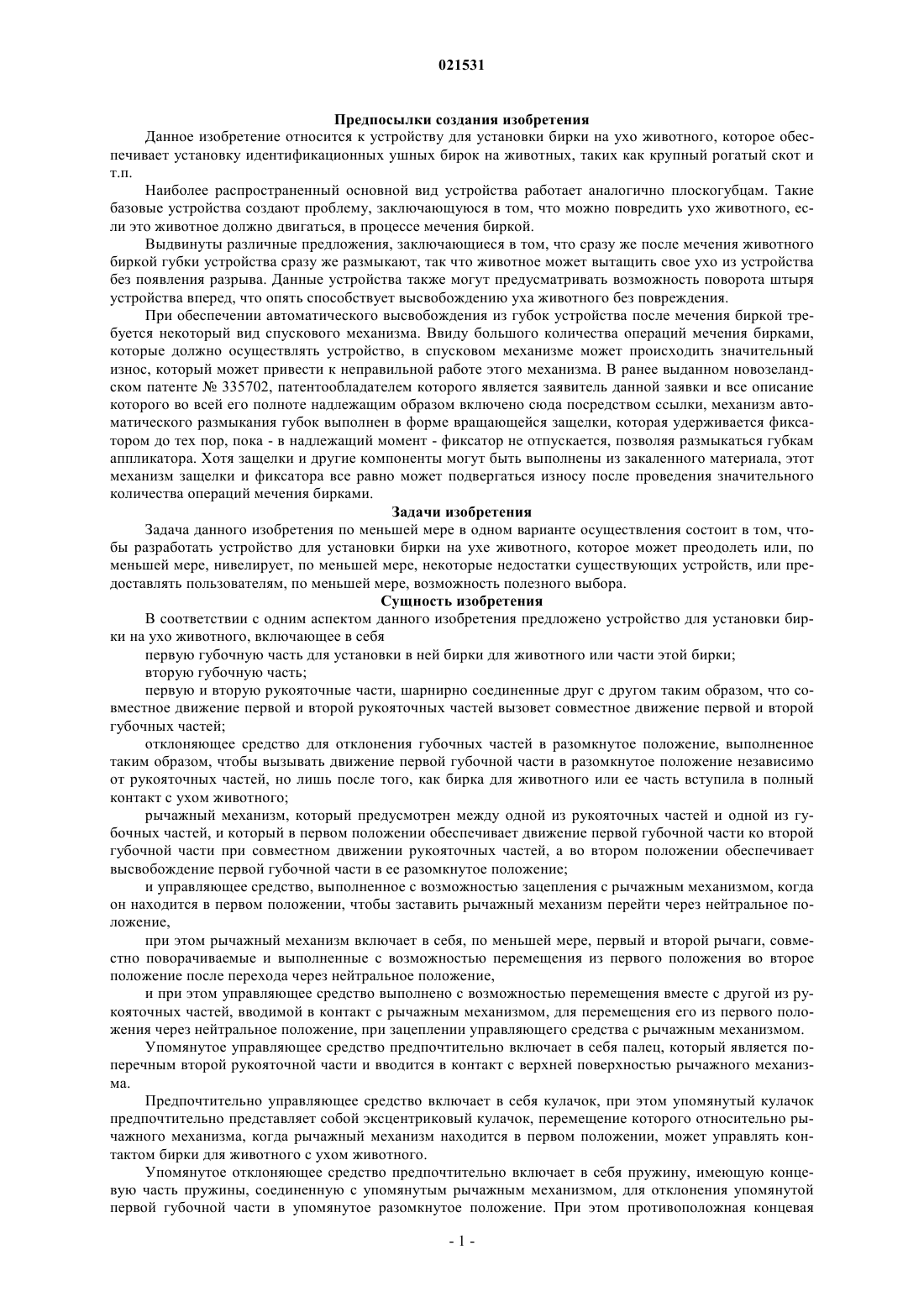

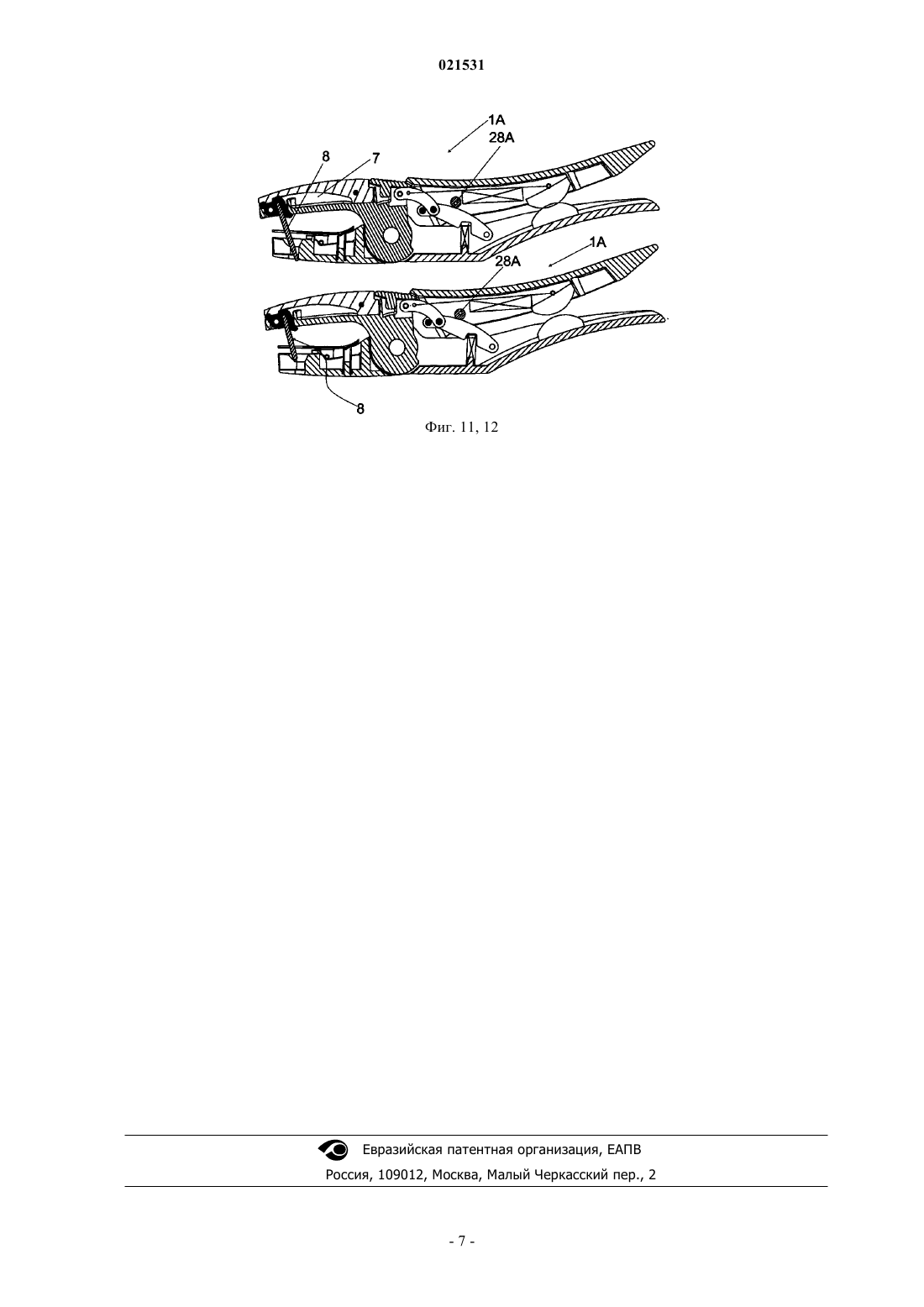

АППЛИКАТОР БИРОК ДЛЯ ЖИВОТНЫХ Предложенное устройство (1) для установки бирки на ухо животного имеет рукоятки (2, 4), которые при смыкании друг с другом будут вводить бирку для животного в контакт с ухом животного,но в этот момент управляющий элемент (28) будет контактировать с рычажным механизмом(6), переводя рычажный механизм (6) в положение разомкнутых губок. Как только рукоятки (2,4) отпущены, рычажный механизм (6) снова возвратится в свое обычное положение, в первую очередь, благодаря отклонению пружины (25). Блейден Рой Виктор, Гарднер Майкл Стюарт (NZ) Медведев В.Н. (RU) Предпосылки создания изобретения Данное изобретение относится к устройству для установки бирки на ухо животного, которое обеспечивает установку идентификационных ушных бирок на животных, таких как крупный рогатый скот и т.п. Наиболее распространенный основной вид устройства работает аналогично плоскогубцам. Такие базовые устройства создают проблему, заключающуюся в том, что можно повредить ухо животного, если это животное должно двигаться, в процессе мечения биркой. Выдвинуты различные предложения, заключающиеся в том, что сразу же после мечения животного биркой губки устройства сразу же размыкают, так что животное может вытащить свое ухо из устройства без появления разрыва. Данные устройства также могут предусматривать возможность поворота штыря устройства вперед, что опять способствует высвобождению уха животного без повреждения. При обеспечении автоматического высвобождения из губок устройства после мечения биркой требуется некоторый вид спускового механизма. Ввиду большого количества операций мечения бирками,которые должно осуществлять устройство, в спусковом механизме может происходить значительный износ, который может привести к неправильной работе этого механизма. В ранее выданном новозеландском патенте 335702, патентообладателем которого является заявитель данной заявки и все описание которого во всей его полноте надлежащим образом включено сюда посредством ссылки, механизм автоматического размыкания губок выполнен в форме вращающейся защелки, которая удерживается фиксатором до тех пор, пока - в надлежащий момент - фиксатор не отпускается, позволяя размыкаться губкам аппликатора. Хотя защелки и другие компоненты могут быть выполнены из закаленного материала, этот механизм защелки и фиксатора все равно может подвергаться износу после проведения значительного количества операций мечения бирками. Задачи изобретения Задача данного изобретения по меньшей мере в одном варианте осуществления состоит в том, чтобы разработать устройство для установки бирки на ухе животного, которое может преодолеть или, по меньшей мере, нивелирует, по меньшей мере, некоторые недостатки существующих устройств, или предоставлять пользователям, по меньшей мере, возможность полезного выбора. Сущность изобретения В соответствии с одним аспектом данного изобретения предложено устройство для установки бирки на ухо животного, включающее в себя первую губочную часть для установки в ней бирки для животного или части этой бирки; вторую губочную часть; первую и вторую рукояточные части, шарнирно соединенные друг с другом таким образом, что совместное движение первой и второй рукояточных частей вызовет совместное движение первой и второй губочных частей; отклоняющее средство для отклонения губочных частей в разомкнутое положение, выполненное таким образом, чтобы вызывать движение первой губочной части в разомкнутое положение независимо от рукояточных частей, но лишь после того, как бирка для животного или ее часть вступила в полный контакт с ухом животного; рычажный механизм, который предусмотрен между одной из рукояточных частей и одной из губочных частей, и который в первом положении обеспечивает движение первой губочной части ко второй губочной части при совместном движении рукояточных частей, а во втором положении обеспечивает высвобождение первой губочной части в ее разомкнутое положение; и управляющее средство, выполненное с возможностью зацепления с рычажным механизмом, когда он находится в первом положении, чтобы заставить рычажный механизм перейти через нейтральное положение,при этом рычажный механизм включает в себя, по меньшей мере, первый и второй рычаги, совместно поворачиваемые и выполненные с возможностью перемещения из первого положения во второе положение после перехода через нейтральное положение,и при этом управляющее средство выполнено с возможностью перемещения вместе с другой из рукояточных частей, вводимой в контакт с рычажным механизмом, для перемещения его из первого положения через нейтральное положение, при зацеплении управляющего средства с рычажным механизмом. Упомянутое управляющее средство предпочтительно включает в себя палец, который является поперечным второй рукояточной части и вводится в контакт с верхней поверхностью рычажного механизма. Предпочтительно управляющее средство включает в себя кулачок, при этом упомянутый кулачок предпочтительно представляет собой эксцентриковый кулачок, перемещение которого относительно рычажного механизма, когда рычажный механизм находится в первом положении, может управлять контактом бирки для животного с ухом животного. Упомянутое отклоняющее средство предпочтительно включает в себя пружину, имеющую концевую часть пружины, соединенную с упомянутым рычажным механизмом, для отклонения упомянутой первой губочной части в упомянутое разомкнутое положение. При этом противоположная концевая часть упомянутой пружины предпочтительно соединена со второй рукояточной частью для приведения упомянутого рычажного механизма в упомянутое второе положение. Между упомянутым рычажным механизмом и упомянутой первой рукояточной частью предпочтительно проходит вторая пружина для отклонения упомянутого рычажного механизма, чтобы он вернулся в его первое положение при высвобождении рукояточных частей. В соответствии с дополнительным аспектом данного изобретения устройство для установки бирки на ухе животного является, по существу, таким, как описано применительно к любому из вариантов осуществления и проиллюстрировано на любом одном или нескольких из прилагаемых чертежей. Дополнительные аспекты данного изобретения, которые следует рассматривать во всех его новых аспектах, станут очевидными из нижеследующего описания. Краткое описание чертежей На фиг. 1 показано перспективное изображение сзади одного возможного варианта осуществления данного изобретения в его разомкнутом положении; на фиг. 2 показано перспективное изображение спереди согласно фиг. 1; на фиг. 3, 4 и 5 соответственно показаны виды сбоку, снизу и с торца согласно фиг. 1; на фиг. 6 схематически показан разрез согласно фиг. 1; на фиг. 7 схематически показан разрез согласно фиг. 1, когда операция мечения биркой завершается; на фиг. 8 схематически показан разрез согласно фиг. 1 после завершения операции мечения биркой; на фиг. 9 схематически показан разрез второго возможного варианта осуществления данного изобретения, когда операция мечения биркой завершается; на фиг. 10 показан вариант осуществления согласно фиг. 9, но при альтернативной настройке управления; на фиг. 11 схематически показан разрез дополнительного возможного варианта осуществления данного изобретения, в частности, для использования с цельными бирками; и на фиг. 12 схематически показан разрез еще одного дополнительного возможного варианта осуществления данного изобретения, в частности, для использования с бирками, состоящими из двух частей. Описание возможных вариантов осуществления Со ссылкой на фиг. 1-8 устройство для установки бирки на ухо животного обозначено в целом стрелкой 1 и показан с первой рукояточной частью 2, которая проходит к первой губочной части 3. Вторая рукояточная часть 4 установлена с возможностью поворота на оси 5 вместе с рукояточной частью 2 и рычажным мехнизмом 6, описываемыми подробно ниже, соединяет рукояточную часть 4 со второй губочной частью 7. Губочная часть 7 показана со свисающим вниз пальцем 8, который при использовании может вмещать известным образом охватываемую часть бирки, имеющуюся в состоящей из двух частей бирке (не показана). В типичном случае палец 8 может быть выполнен с возможностью поворота вперед в направлении, обозначенном стрелкой А, для облегчения загрузки охватываемой части бирки, а также для облегчения высвобождения животного из устройства 1 после операции мечения биркой. В типичном случае отклоняющее средство 9 будет отклонять палец 8 в положение, где он направлен вниз. Палец 8(см., например, фиг. 3) в типичном случае может располагаться под углом относительно губки 7, так что при радиальном движении губки 7, палец 8 вследствие этого будет располагаться, по существу, под углом 90 относительно второй губки 3, когда охватываемая часть бирки вступает в контакт с ухом животного, а затем палец 8 выходит за положение, по существу, под углом 90, прежде чем губка 7 высвобождается в свое открытое положение, как будет описано ниже. Между верхом губки 7 и передним краем рукояточной части 2 может быть предусмотрено амортизирующее средство 10 для амортизации удара губки 7 на рукояточной части при размыкании губки 7. В этом конкретном варианте осуществления подпружиненная пластина 11 может поворачиваться кверху за счет нажатия на ее концевую часть 12, чтобы гарантировать готовность охватывающей части бирки, располагающейся под пластиной 11, к приему охватываемой части бирки при операции мечения биркой. Показаны упоры 13, предусмотренные на рукояточных частях 2 и 4. Упоры 13 могут быть надлежащим образом выполнены из твердой пластмассы или аналогичного материала и приспособлены к сведению друг с другом, когда рукояточные части 2 и 4 сомкнуты (см., например, фиг. 7 и 8). Как показано (см., например, фиг. 6), рычажный механизм 6 надлежащим образом может включать в себя первый рычаг 15, шарнирно соединенный на оси 16 со вторым рычагом 17. Как видно, в частности, из фиг. 1, второй рычаг 17 может надлежащим образом включать в себя пару звеньев 18, между которыми может быть заключен первый рычаг 15, при этом ось 16 проходит сквозь оба звена 18, между которыми находится рычаг 15. Звенья 18 могут быть скреплены друг с другом на их передних концах посредством пальца 19 или аналогичного средства, также действующего как упор (как описывается ниже), и могут быть шарнирно установлены в нужном положении на рукояточной части 4 посредством оси 20. Рычаг 15 соединен на своем переднем конце с пружиной 22, при этом другой конец пружины 22 соединен на оси 23 с рукояточной частью 2. Каждое из звеньев 18 рычага показано, как имеющее выемку 24, которая может вмещать верхний конец отклоняющего средства 25, противоположный конец 26 которого показан расположенным у внутренней поверхности рукояточной части 4 (см., например, фиг. 6). Отклоняющие средства 22 и 25, которые могут быть любого подходящего типа, выполнены с возможностью отклонения рычажного механизма 6 в положение, показанное на фиг. 6, и при этом рычаги 15 и 17 рычажного механизма проходят друг от друга; в этом положении губки 3 и 7 и рукояточные части 2 и 4 находятся в своих разомкнутых положениях. В этом положении пружина 25 и пружина 22 удерживают рычажный механизм 6 в положении,немного смещенном от нейтрального положения, напротив упора 19. В этот момент охватываемая и охватывающая части бирки (не показаны) будут загружены на палец 8 устройства под пластиной 11, соответственно, и устройство 1 расположится так, что губки 3 и 7 окружат ухо животного. Затем пользователь сведет рукояточные части 2 и 4 друг с другом, так что палец 8 устройства оказывается в положении,показанном на фиг. 7, а охватываемая часть и охватывающая часть бирки будут введены в контакт с ухом животного и скреплены через него. При сведении рукояточных частей 2 и 4 друг с другом, управляющий элемент 28, такой как поперечный палец или аналогичное средство, предусмотренное на рукояточной части 2, оказывается перемещенным так, что вступает в контакт с верхней, надлежащим образом изогнутой поверхностью рычага 17, вынуждая опускание звеньев 18 вниз, когда они поворачиваются - из исходного смещенного от нейтрального положения - вокруг оси 16 относительно рычага 15. Когда каждый из рычагов 15 и 17 достигает второго смещенного от нейтрального положения, а рукояточные части 2 и 4 при этом по-прежнему прижаты друг к другу, рычажных механизм 6 переключится или "перекинется" благодаря воздействию пружины 22 так, чтобы принять положение, показанное на фиг. 8, что приведет к автоматическому размыканию губки 7 по отношению к губке 3. Вместе с тем, когда давление на рукояточных частях 2 и 4 снимается, отклонение, создаваемое отклоняющими средствами 25, вынудит рычажный механизм 6 вернуться в его исходное положение, показанное, например, на фиг. 6, так что устройство 1 оказывается снова готовым для загрузки охватываемой и охватывающей частей следующей бирки и проведения следующей операции мечения биркой. Как будет видно из фиг. 7, палец 8 устройства достиг конкретной глубины относительно губки 3, и эта глубина при эксплуатации будет связана с надлежащей глубиной контакта охватываемой части бирки с охватывающей частью бирки. Вместе с тем может оказаться необходимым или желательным, чтобы эта глубина контакта была регулируемой. При обращении к фиг. 9 и 10 видно, что в этом альтернативном варианте осуществления сделать такое регулирование возможным может эксцентриковый кулачок 28 А за счет его перемещения относительно рычажного механизма. Видно, что при наличии эксцентрикового кулачка 28 А можно управлять синхронизацией его контакта с верхней поверхностью рычага 17. В свою очередь, это может обеспечить управление той степенью, до которой палец 8 перемещается относительно губки 3 до того,как губки 3 и 7 автоматически размыкаются. Предполагается, что кулачок 28 А может быть, например,заранее настраиваемым, чтобы иметь именно заданное количество положений, или может быть полностью регулируемым за счет поворота вокруг оси кулачка. Обращаясь теперь к фиг. 11, в альтернативном варианте осуществления данного изобретения устройство 1 А может быть пригодным, в частности, для использования с цельными бирками, и с этой целью показано с более длинным пальцем 8 устройства и соответственно имеет более острый угол относительно губки 7 в сомкнутом положении губок. В зависимости от применяемой монолитной бирки могут оказаться приемлемыми другие варианты пальца 8 устройства и другие компоненты устройства 1 А. В конкретном варианте осуществления, показанном на фиг. 11, регулируемый кулачок 28 А показан выполненным с возможностью управления глубиной контакта пальца 8, хотя вместо этого кулачка можно использовать стандартный рабочий палец 28, такой, как показанный на фиг. 7. Далее, на фиг. 12, где показана модификация конструкции согласно фиг. 11, регулирование кулачка 28 А обеспечило использование укороченного пальца 8 с меньшим контактом, что удобно для бирки, состоящей из двух частей. В тех местах вышеизложенного описания, где сделаны ссылки на конкретные компоненты или целые части данного изобретения, имеющие известные эквиваленты, предполагается, что такие эквиваленты включены сюда так же, как если бы они оговаривались по отдельности. Хотя данное изобретение описано посредством примеров и со ссылками на возможные варианты его осуществления, следует понимать, что в рамках объема изобретения, охарактеризованного в прилагаемой формуле изобретения, в него можно внести изменения и/или усовершенствования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для установки бирки на ухе животного, включающее в себя первую губочную часть для установки в ней бирки для животного или части этой бирки; вторую губочную часть; первую и вторую рукояточные части, шарнирно соединенные друг с другом таким образом, что совместное движение первой и второй рукояточных частей вызывает совместное движение первой и второй губочных частей; отклоняющее средство для отклонения губочных частей в разомкнутое положение, выполненное таким образом, чтобы вызывать движение первой губочной части в разомкнутое положение независимо от рукояточных частей, но лишь после того, как бирка для животного или ее часть вступила в полный контакт с ухом животного; рычажный механизм, который смонтирован между одной из рукояточных частей и одной из губочных частей и который в первом положении обеспечивает движение первой губочной части ко второй губочной части при совместном движении рукояточных частей, а во втором положении обеспечивает высвобождение первой губочной части для ее возврата в разомкнутое положение, при этом рычажный механизм включает в себя, по меньшей мере, первый и второй рычаги, совместно поворачиваемые и выполненные с возможностью перемещения из первого положения во второе положение после перехода рычажного механизма через нейтральное положение,и управляющее средство, выполненное с возможностью зацепления с рычажным механизмом, когда он находится в первом положении, чтобы заставить рычажный механизм перейти через нейтральное положение, а также с возможностью перемещения вместе с одной из рукояточных частей, вводимой в контакт с рычажным механизмом, для перемещения его из первого положения через нейтральное положение, при зацеплении управляющего средства с рычажным механизмом. 2. Устройство по п.1, в котором управляющее средство включает в себя палец, который расположен поперечно по отношению ко второй рукояточной части и способен вводиться в контакт с верхней поверхностью рычажного механизма. 3. Устройство по п.1, в котором управляющее средство включает в себя кулачок. 4. Устройство по п.3, в котором кулачок представляет собой эксцентриковый кулачок, выполненный с возможностью при его перемещении относительно рычажного механизма, когда рычажный механизм находится в первом положении, управлять контактом бирки для животного с ухом животного. 5. Устройство по любому из предыдущих пунктов, в котором упомянутое отклоняющее средство включает в себя пружину, которая имеет концевую часть, соединенную с рычажным механизмом, и предназначена для отклонения первой губочной части в разомкнутое положение. 6. Устройство по п.5, в котором противоположная концевая часть пружины соединена со второй рукояточной частью для приведения рычажного механизма во второе положение. 7. Устройство по п.6, в котором между рычажным механизмом и первой рукояточной частью проходит вторая пружина для отклонения рычажного механизма, чтобы он вернулся в его первое положение при высвобождении рукояточных частей.
