Электрический коммутационный аппарат
Формула / Реферат

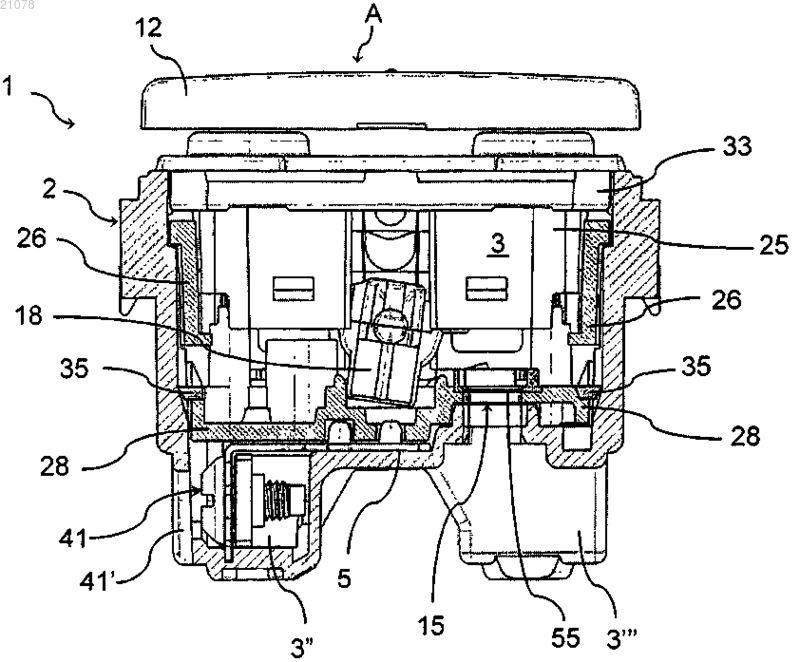

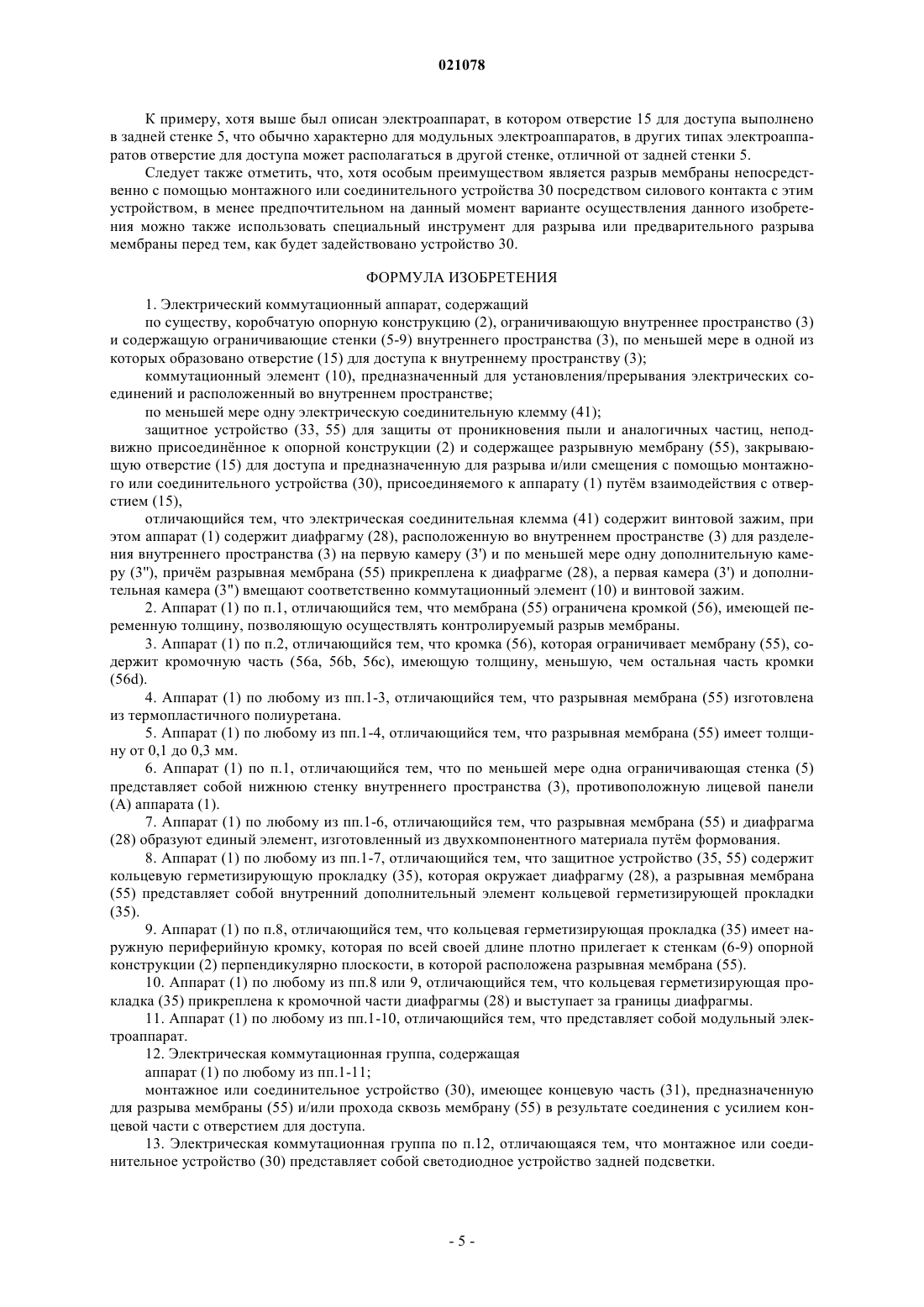

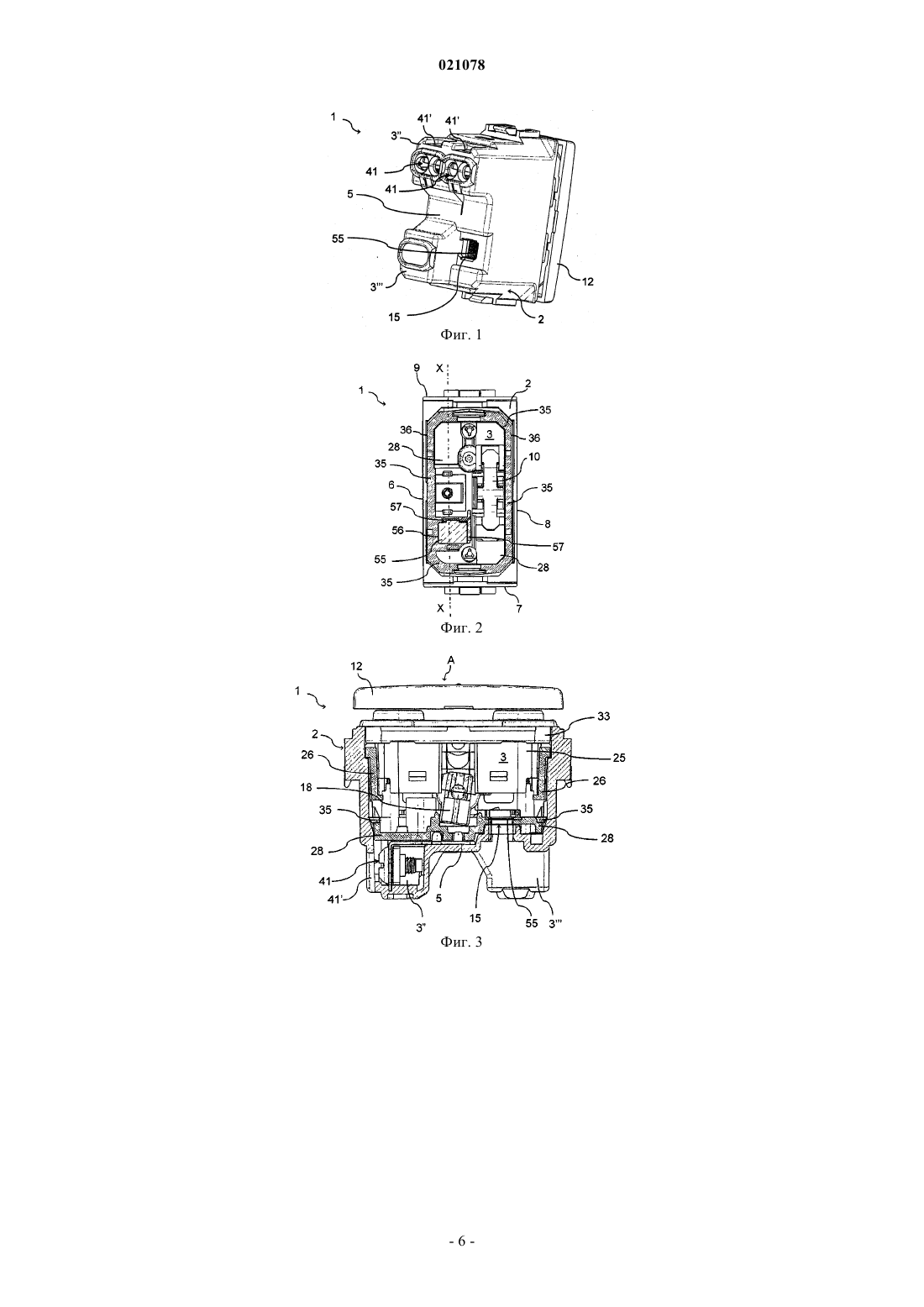

1. Электрический коммутационный аппарат, содержащий
по существу, коробчатую опорную конструкцию (2), ограничивающую внутреннее пространство (3) и содержащую ограничивающие стенки (5-9) внутреннего пространства (3), по меньшей мере в одной из которых образовано отверстие (15) для доступа к внутреннему пространству (3);
коммутационный элемент (10), предназначенный для установления/прерывания электрических соединений и расположенный во внутреннем пространстве;
по меньшей мере одну электрическую соединительную клемму (41);
защитное устройство (33, 55) для защиты от проникновения пыли и аналогичных частиц, неподвижно присоединенное к опорной конструкции (2) и содержащее разрывную мембрану (55), закрывающую отверстие (15) для доступа и предназначенную для разрыва и/или смещения с помощью монтажного или соединительного устройства (30), присоединяемого к аппарату (1) путем взаимодействия с отверстием (15),
отличающийся тем, что электрическая соединительная клемма (41) содержит винтовой зажим, при этом аппарат (1) содержит диафрагму (28), расположенную во внутреннем пространстве (3) для разделения внутреннего пространства (3) на первую камеру (3') и по меньшей мере одну дополнительную камеру (3''), причем разрывная мембрана (55) прикреплена к диафрагме (28), а первая камера (3') и дополнительная камера (3") вмещают соответственно коммутационный элемент (10) и винтовой зажим.

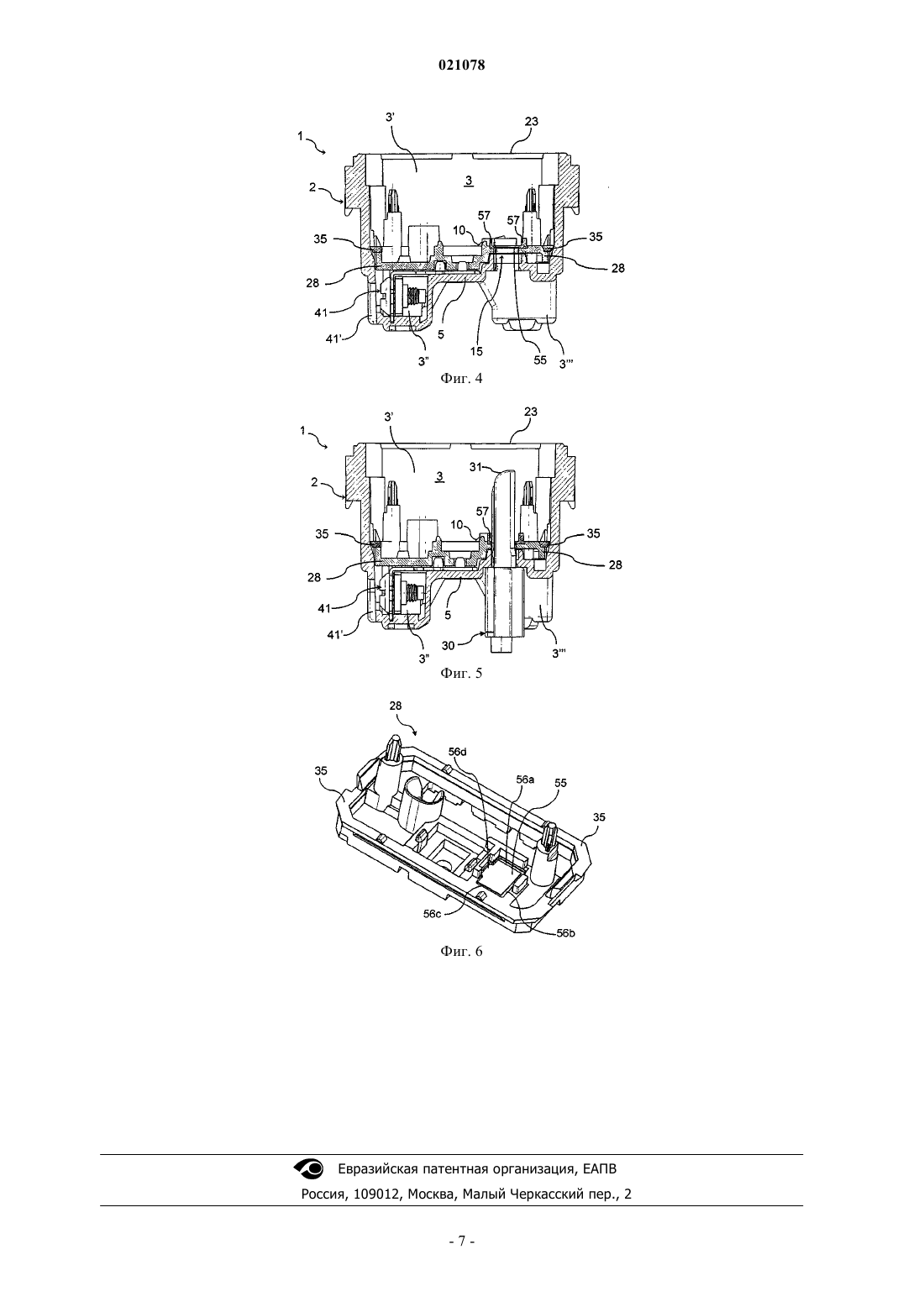

2. Аппарат (1) по п.1, отличающийся тем, что мембрана (55) ограничена кромкой (56), имеющей переменную толщину, позволяющую осуществлять контролируемый разрыв мембраны.
3. Аппарат (1) по п.2, отличающийся тем, что кромка (56), которая ограничивает мембрану (55), содержит кромочную часть (56а, 56b, 56с), имеющую толщину, меньшую, чем остальная часть кромки (56d).
4. Аппарат (1) по любому из пп.1-3, отличающийся тем, что разрывная мембрана (55) изготовлена из термопластичного полиуретана.
5. Аппарат (1) по любому из пп.1-4, отличающийся тем, что разрывная мембрана (55) имеет толщину от 0,1 до 0,3 мм.
6. Аппарат (1) по п.1, отличающийся тем, что по меньшей мере одна ограничивающая стенка (5) представляет собой нижнюю стенку внутреннего пространства (3), противоположную лицевой панели (А) аппарата (1).
7. Аппарат (1) по любому из пп.1-6, отличающийся тем, что разрывная мембрана (55) и диафрагма (28) образуют единый элемент, изготовленный из двухкомпонентного материала путем формования.
8. Аппарат (1) по любому из пп.1-7, отличающийся тем, что защитное устройство (35, 55) содержит кольцевую герметизирующую прокладку (35), которая окружает диафрагму (28), а разрывная мембрана (55) представляет собой внутренний дополнительный элемент кольцевой герметизирующей прокладки (35).
9. Аппарат (1) по п.8, отличающийся тем, что кольцевая герметизирующая прокладка (35) имеет наружную периферийную кромку, которая по всей своей длине плотно прилегает к стенкам (6-9) опорной конструкции (2) перпендикулярно плоскости, в которой расположена разрывная мембрана (55).
10. Аппарат (1) по любому из пп.8 или 9, отличающийся тем, что кольцевая герметизирующая прокладка (35) прикреплена к кромочной части диафрагмы (28) и выступает за границы диафрагмы.
11. Аппарат (1) по любому из пп.1-10, отличающийся тем, что представляет собой модульный электроаппарат.
12. Электрическая коммутационная группа, содержащая
аппарат (1) по любому из пп.1-11;
монтажное или соединительное устройство (30), имеющее концевую часть (31), предназначенную для разрыва мембраны (55) и/или прохода сквозь мембрану (55) в результате соединения с усилием концевой части с отверстием для доступа.
13. Электрическая коммутационная группа по п.12, отличающаяся тем, что монтажное или соединительное устройство (30) представляет собой светодиодное устройство задней подсветки.

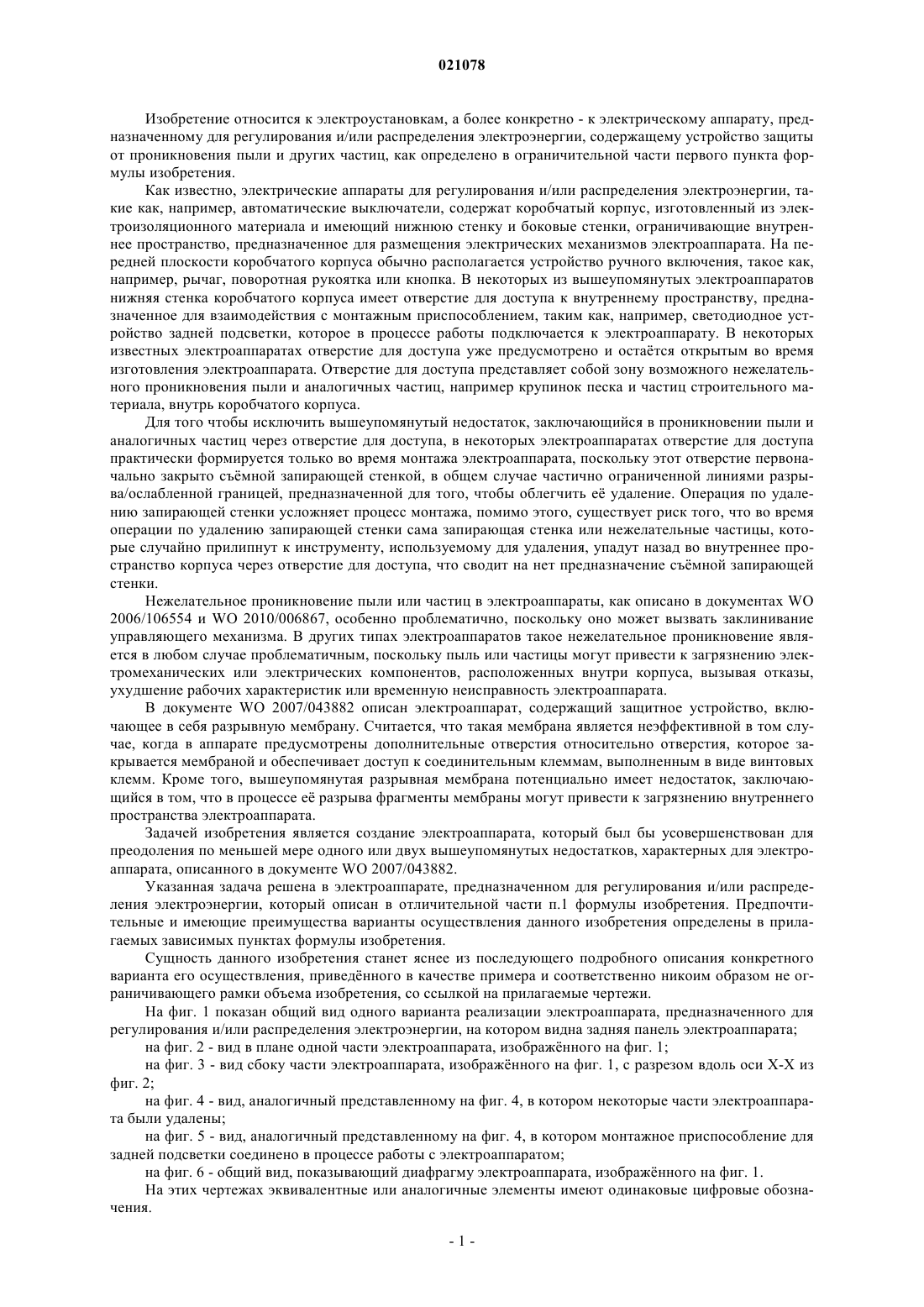

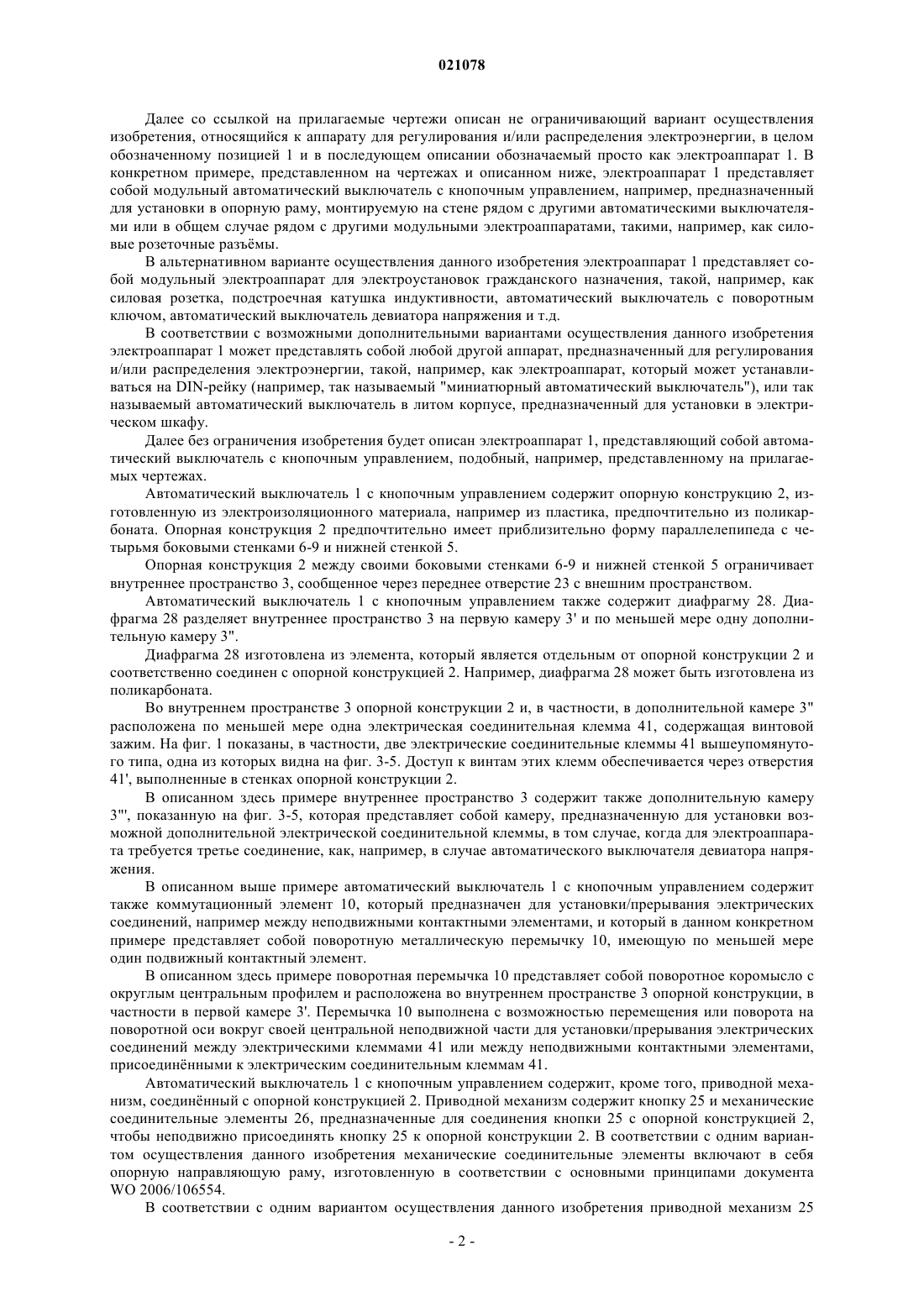

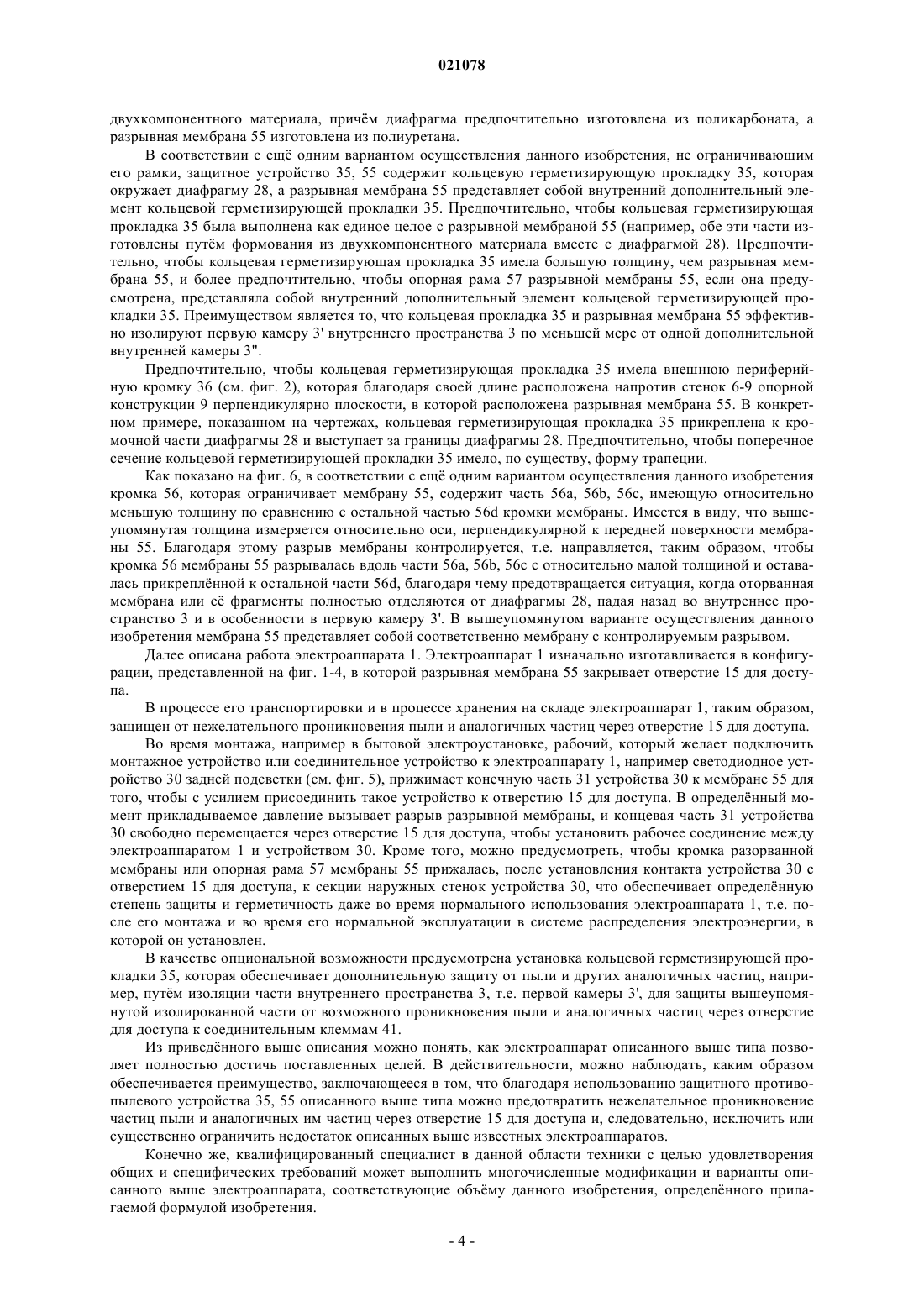

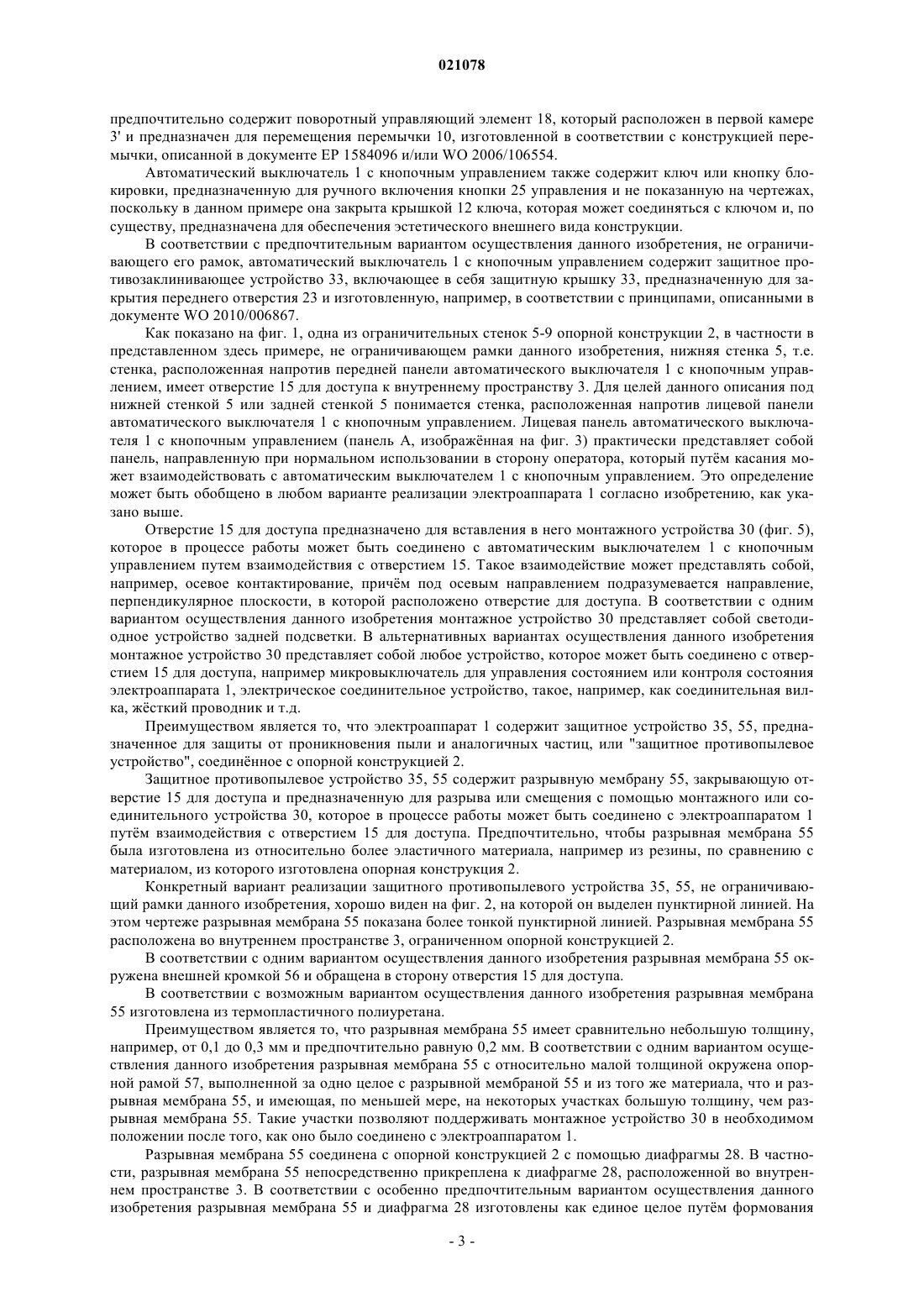

Текст
Изобретение относится к автоматическому выключателю (21) с кнопочным управлением,содержащему, по существу, коробчатую опорную конструкцию (22), ограничивающую внутреннее пространство и имеющую по меньшей мере одно отверстие (23), сообщающееся с внутренним пространством, и ось (Z-Z) отверстия, причм отверстие определено внутренней кромкой(23 а); приводной механизм (24), содержащий кнопку управления (25) и средства (26) механического соединения, предназначенные для присоединения кнопки управления (25) к опорной конструкции (22), причм средства механического соединения содержат направляющие средства (26), позволяющие кнопке управления (25) перемещаться относительно опорной конструкции (22) в направлении, по существу, параллельном оси (Z-Z) отверстия; ключ (31),который может прикрепляться к кнопке управления (26) для ручного включения кнопки управления; противозаклинивающее защитное устройство, содержащее защитную вилку (33),которая может размещаться между ключом (31) и кнопкой управления (25), которое может применяться в опорной конструкции (22) для взаимодействия с внутренней кромкой (23 а) для защиты направляющих средств (26) от нежелательного проникновения частиц пыли и аналогичных частиц. Изобретение относится к электроустановкам, а более конкретно - к электрическому аппарату, предназначенному для регулирования и/или распределения электроэнергии, содержащему устройство защиты от проникновения пыли и других частиц, как определено в ограничительной части первого пункта формулы изобретения. Как известно, электрические аппараты для регулирования и/или распределения электроэнергии, такие как, например, автоматические выключатели, содержат коробчатый корпус, изготовленный из электроизоляционного материала и имеющий нижнюю стенку и боковые стенки, ограничивающие внутреннее пространство, предназначенное для размещения электрических механизмов электроаппарата. На передней плоскости коробчатого корпуса обычно располагается устройство ручного включения, такое как,например, рычаг, поворотная рукоятка или кнопка. В некоторых из вышеупомянутых электроаппаратов нижняя стенка коробчатого корпуса имеет отверстие для доступа к внутреннему пространству, предназначенное для взаимодействия с монтажным приспособлением, таким как, например, светодиодное устройство задней подсветки, которое в процессе работы подключается к электроаппарату. В некоторых известных электроаппаратах отверстие для доступа уже предусмотрено и остатся открытым во время изготовления электроаппарата. Отверстие для доступа представляет собой зону возможного нежелательного проникновения пыли и аналогичных частиц, например крупинок песка и частиц строительного материала, внутрь коробчатого корпуса. Для того чтобы исключить вышеупомянутый недостаток, заключающийся в проникновении пыли и аналогичных частиц через отверстие для доступа, в некоторых электроаппаратах отверстие для доступа практически формируется только во время монтажа электроаппарата, поскольку этот отверстие первоначально закрыто съмной запирающей стенкой, в общем случае частично ограниченной линиями разрыва/ослабленной границей, предназначенной для того, чтобы облегчить е удаление. Операция по удалению запирающей стенки усложняет процесс монтажа, помимо этого, существует риск того, что во время операции по удалению запирающей стенки сама запирающая стенка или нежелательные частицы, которые случайно прилипнут к инструменту, используемому для удаления, упадут назад во внутреннее пространство корпуса через отверстие для доступа, что сводит на нет предназначение съмной запирающей стенки. Нежелательное проникновение пыли или частиц в электроаппараты, как описано в документах WO 2006/106554 и WO 2010/006867, особенно проблематично, поскольку оно может вызвать заклинивание управляющего механизма. В других типах электроаппаратов такое нежелательное проникновение является в любом случае проблематичным, поскольку пыль или частицы могут привести к загрязнению электромеханических или электрических компонентов, расположенных внутри корпуса, вызывая отказы,ухудшение рабочих характеристик или временную неисправность электроаппарата. В документе WO 2007/043882 описан электроаппарат, содержащий защитное устройство, включающее в себя разрывную мембрану. Считается, что такая мембрана является неэффективной в том случае, когда в аппарате предусмотрены дополнительные отверстия относительно отверстия, которое закрывается мембраной и обеспечивает доступ к соединительным клеммам, выполненным в виде винтовых клемм. Кроме того, вышеупомянутая разрывная мембрана потенциально имеет недостаток, заключающийся в том, что в процессе е разрыва фрагменты мембраны могут привести к загрязнению внутреннего пространства электроаппарата. Задачей изобретения является создание электроаппарата, который был бы усовершенствован дляпреодоления по меньшей мере одного или двух вышеупомянутых недостатков, характерных для электроаппарата, описанного в документе WO 2007/043882. Указанная задача решена в электроаппарате, предназначенном для регулирования и/или распределения электроэнергии, который описан в отличительной части п.1 формулы изобретения. Предпочтительные и имеющие преимущества варианты осуществления данного изобретения определены в прилагаемых зависимых пунктах формулы изобретения. Сущность данного изобретения станет яснее из последующего подробного описания конкретного варианта его осуществления, приведнного в качестве примера и соответственно никоим образом не ограничивающего рамки объема изобретения, со ссылкой на прилагаемые чертежи. На фиг. 1 показан общий вид одного варианта реализации электроаппарата, предназначенного для регулирования и/или распределения электроэнергии, на котором видна задняя панель электроаппарата; на фиг. 2 - вид в плане одной части электроаппарата, изображнного на фиг. 1; на фиг. 3 - вид сбоку части электроаппарата, изображнного на фиг. 1, с разрезом вдоль оси Х-Х из фиг. 2; на фиг. 4 - вид, аналогичный представленному на фиг. 4, в котором некоторые части электроаппарата были удалены; на фиг. 5 - вид, аналогичный представленному на фиг. 4, в котором монтажное приспособление для задней подсветки соединено в процессе работы с электроаппаратом; на фиг. 6 - общий вид, показывающий диафрагму электроаппарата, изображнного на фиг. 1. На этих чертежах эквивалентные или аналогичные элементы имеют одинаковые цифровые обозначения. Далее со ссылкой на прилагаемые чертежи описан не ограничивающий вариант осуществления изобретения, относящийся к аппарату для регулирования и/или распределения электроэнергии, в целом обозначенному позицией 1 и в последующем описании обозначаемый просто как электроаппарат 1. В конкретном примере, представленном на чертежах и описанном ниже, электроаппарат 1 представляет собой модульный автоматический выключатель с кнопочным управлением, например, предназначенный для установки в опорную раму, монтируемую на стене рядом с другими автоматическими выключателями или в общем случае рядом с другими модульными электроаппаратами, такими, например, как силовые розеточные разъмы. В альтернативном варианте осуществления данного изобретения электроаппарат 1 представляет собой модульный электроаппарат для электроустановок гражданского назначения, такой, например, как силовая розетка, подстроечная катушка индуктивности, автоматический выключатель с поворотным ключом, автоматический выключатель девиатора напряжения и т.д. В соответствии с возможными дополнительными вариантами осуществления данного изобретения электроаппарат 1 может представлять собой любой другой аппарат, предназначенный для регулирования и/или распределения электроэнергии, такой, например, как электроаппарат, который может устанавливаться на DIN-рейку (например, так называемый "миниатюрный автоматический выключатель"), или так называемый автоматический выключатель в литом корпусе, предназначенный для установки в электрическом шкафу. Далее без ограничения изобретения будет описан электроаппарат 1, представляющий собой автоматический выключатель с кнопочным управлением, подобный, например, представленному на прилагаемых чертежах. Автоматический выключатель 1 с кнопочным управлением содержит опорную конструкцию 2, изготовленную из электроизоляционного материала, например из пластика, предпочтительно из поликарбоната. Опорная конструкция 2 предпочтительно имеет приблизительно форму параллелепипеда с четырьмя боковыми стенками 6-9 и нижней стенкой 5. Опорная конструкция 2 между своими боковыми стенками 6-9 и нижней стенкой 5 ограничивает внутреннее пространство 3, сообщенное через переднее отверстие 23 с внешним пространством. Автоматический выключатель 1 с кнопочным управлением также содержит диафрагму 28. Диафрагма 28 разделяет внутреннее пространство 3 на первую камеру 3' и по меньшей мере одну дополнительную камеру 3". Диафрагма 28 изготовлена из элемента, который является отдельным от опорной конструкции 2 и соответственно соединен с опорной конструкцией 2. Например, диафрагма 28 может быть изготовлена из поликарбоната. Во внутреннем пространстве 3 опорной конструкции 2 и, в частности, в дополнительной камере 3" расположена по меньшей мере одна электрическая соединительная клемма 41, содержащая винтовой зажим. На фиг. 1 показаны, в частности, две электрические соединительные клеммы 41 вышеупомянутого типа, одна из которых видна на фиг. 3-5. Доступ к винтам этих клемм обеспечивается через отверстия 41', выполненные в стенках опорной конструкции 2. В описанном здесь примере внутреннее пространство 3 содержит также дополнительную камеру 3"', показанную на фиг. 3-5, которая представляет собой камеру, предназначенную для установки возможной дополнительной электрической соединительной клеммы, в том случае, когда для электроаппарата требуется третье соединение, как, например, в случае автоматического выключателя девиатора напряжения. В описанном выше примере автоматический выключатель 1 с кнопочным управлением содержит также коммутационный элемент 10, который предназначен для установки/прерывания электрических соединений, например между неподвижными контактными элементами, и который в данном конкретном примере представляет собой поворотную металлическую перемычку 10, имеющую по меньшей мере один подвижный контактный элемент. В описанном здесь примере поворотная перемычка 10 представляет собой поворотное коромысло с округлым центральным профилем и расположена во внутреннем пространстве 3 опорной конструкции, в частности в первой камере 3'. Перемычка 10 выполнена с возможностью перемещения или поворота на поворотной оси вокруг своей центральной неподвижной части для установки/прерывания электрических соединений между электрическими клеммами 41 или между неподвижными контактными элементами,присоединнными к электрическим соединительным клеммам 41. Автоматический выключатель 1 с кнопочным управлением содержит, кроме того, приводной механизм, соединнный с опорной конструкцией 2. Приводной механизм содержит кнопку 25 и механические соединительные элементы 26, предназначенные для соединения кнопки 25 с опорной конструкцией 2,чтобы неподвижно присоединять кнопку 25 к опорной конструкции 2. В соответствии с одним вариантом осуществления данного изобретения механические соединительные элементы включают в себя опорную направляющую раму, изготовленную в соответствии с основными принципами документаWO 2006/106554. В соответствии с одним вариантом осуществления данного изобретения приводной механизм 25 предпочтительно содержит поворотный управляющий элемент 18, который расположен в первой камере 3' и предназначен для перемещения перемычки 10, изготовленной в соответствии с конструкцией перемычки, описанной в документе ЕР 1584096 и/или WO 2006/106554. Автоматический выключатель 1 с кнопочным управлением также содержит ключ или кнопку блокировки, предназначенную для ручного включения кнопки 25 управления и не показанную на чертежах,поскольку в данном примере она закрыта крышкой 12 ключа, которая может соединяться с ключом и, по существу, предназначена для обеспечения эстетического внешнего вида конструкции. В соответствии с предпочтительным вариантом осуществления данного изобретения, не ограничивающего его рамок, автоматический выключатель 1 с кнопочным управлением содержит защитное противозаклинивающее устройство 33, включающее в себя защитную крышку 33, предназначенную для закрытия переднего отверстия 23 и изготовленную, например, в соответствии с принципами, описанными в документе WO 2010/006867. Как показано на фиг. 1, одна из ограничительных стенок 5-9 опорной конструкции 2, в частности в представленном здесь примере, не ограничивающем рамки данного изобретения, нижняя стенка 5, т.е. стенка, расположенная напротив передней панели автоматического выключателя 1 с кнопочным управлением, имеет отверстие 15 для доступа к внутреннему пространству 3. Для целей данного описания под нижней стенкой 5 или задней стенкой 5 понимается стенка, расположенная напротив лицевой панели автоматического выключателя 1 с кнопочным управлением. Лицевая панель автоматического выключателя 1 с кнопочным управлением (панель А, изображнная на фиг. 3) практически представляет собой панель, направленную при нормальном использовании в сторону оператора, который путм касания может взаимодействовать с автоматическим выключателем 1 с кнопочным управлением. Это определение может быть обобщено в любом варианте реализации электроаппарата 1 согласно изобретению, как указано выше. Отверстие 15 для доступа предназначено для вставления в него монтажного устройства 30 (фиг. 5),которое в процессе работы может быть соединено с автоматическим выключателем 1 с кнопочным управлением путем взаимодействия с отверстием 15. Такое взаимодействие может представлять собой,например, осевое контактирование, причм под осевым направлением подразумевается направление,перпендикулярное плоскости, в которой расположено отверстие для доступа. В соответствии с одним вариантом осуществления данного изобретения монтажное устройство 30 представляет собой светодиодное устройство задней подсветки. В альтернативных вариантах осуществления данного изобретения монтажное устройство 30 представляет собой любое устройство, которое может быть соединено с отверстием 15 для доступа, например микровыключатель для управления состоянием или контроля состояния электроаппарата 1, электрическое соединительное устройство, такое, например, как соединительная вилка, жсткий проводник и т.д. Преимуществом является то, что электроаппарат 1 содержит защитное устройство 35, 55, предназначенное для защиты от проникновения пыли и аналогичных частиц, или "защитное противопылевое устройство", соединнное с опорной конструкцией 2. Защитное противопылевое устройство 35, 55 содержит разрывную мембрану 55, закрывающую отверстие 15 для доступа и предназначенную для разрыва или смещения с помощью монтажного или соединительного устройства 30, которое в процессе работы может быть соединено с электроаппаратом 1 путм взаимодействия с отверстием 15 для доступа. Предпочтительно, чтобы разрывная мембрана 55 была изготовлена из относительно более эластичного материала, например из резины, по сравнению с материалом, из которого изготовлена опорная конструкция 2. Конкретный вариант реализации защитного противопылевого устройства 35, 55, не ограничивающий рамки данного изобретения, хорошо виден на фиг. 2, на которой он выделен пунктирной линией. На этом чертеже разрывная мембрана 55 показана более тонкой пунктирной линией. Разрывная мембрана 55 расположена во внутреннем пространстве 3, ограниченном опорной конструкцией 2. В соответствии с одним вариантом осуществления данного изобретения разрывная мембрана 55 окружена внешней кромкой 56 и обращена в сторону отверстия 15 для доступа. В соответствии с возможным вариантом осуществления данного изобретения разрывная мембрана 55 изготовлена из термопластичного полиуретана. Преимуществом является то, что разрывная мембрана 55 имеет сравнительно небольшую толщину,например, от 0,1 до 0,3 мм и предпочтительно равную 0,2 мм. В соответствии с одним вариантом осуществления данного изобретения разрывная мембрана 55 с относительно малой толщиной окружена опорной рамой 57, выполненной за одно целое с разрывной мембраной 55 и из того же материала, что и разрывная мембрана 55, и имеющая, по меньшей мере, на некоторых участках большую толщину, чем разрывная мембрана 55. Такие участки позволяют поддерживать монтажное устройство 30 в необходимом положении после того, как оно было соединено с электроаппаратом 1. Разрывная мембрана 55 соединена с опорной конструкцией 2 с помощью диафрагмы 28. В частности, разрывная мембрана 55 непосредственно прикреплена к диафрагме 28, расположенной во внутреннем пространстве 3. В соответствии с особенно предпочтительным вариантом осуществления данного изобретения разрывная мембрана 55 и диафрагма 28 изготовлены как единое целое путм формования двухкомпонентного материала, причм диафрагма предпочтительно изготовлена из поликарбоната, а разрывная мембрана 55 изготовлена из полиуретана. В соответствии с ещ одним вариантом осуществления данного изобретения, не ограничивающим его рамки, защитное устройство 35, 55 содержит кольцевую герметизирующую прокладку 35, которая окружает диафрагму 28, а разрывная мембрана 55 представляет собой внутренний дополнительный элемент кольцевой герметизирующей прокладки 35. Предпочтительно, чтобы кольцевая герметизирующая прокладка 35 была выполнена как единое целое с разрывной мембраной 55 (например, обе эти части изготовлены путм формования из двухкомпонентного материала вместе с диафрагмой 28). Предпочтительно, чтобы кольцевая герметизирующая прокладка 35 имела большую толщину, чем разрывная мембрана 55, и более предпочтительно, чтобы опорная рама 57 разрывной мембраны 55, если она предусмотрена, представляла собой внутренний дополнительный элемент кольцевой герметизирующей прокладки 35. Преимуществом является то, что кольцевая прокладка 35 и разрывная мембрана 55 эффективно изолируют первую камеру 3' внутреннего пространства 3 по меньшей мере от одной дополнительной внутренней камеры 3". Предпочтительно, чтобы кольцевая герметизирующая прокладка 35 имела внешнюю периферийную кромку 36 (см. фиг. 2), которая благодаря своей длине расположена напротив стенок 6-9 опорной конструкции 9 перпендикулярно плоскости, в которой расположена разрывная мембрана 55. В конкретном примере, показанном на чертежах, кольцевая герметизирующая прокладка 35 прикреплена к кромочной части диафрагмы 28 и выступает за границы диафрагмы 28. Предпочтительно, чтобы поперечное сечение кольцевой герметизирующей прокладки 35 имело, по существу, форму трапеции. Как показано на фиг. 6, в соответствии с ещ одним вариантом осуществления данного изобретения кромка 56, которая ограничивает мембрану 55, содержит часть 56 а, 56b, 56 с, имеющую относительно меньшую толщину по сравнению с остальной частью 56d кромки мембраны. Имеется в виду, что вышеупомянутая толщина измеряется относительно оси, перпендикулярной к передней поверхности мембраны 55. Благодаря этому разрыв мембраны контролируется, т.е. направляется, таким образом, чтобы кромка 56 мембраны 55 разрывалась вдоль части 56 а, 56b, 56 с с относительно малой толщиной и оставалась прикреплнной к остальной части 56d, благодаря чему предотвращается ситуация, когда оторванная мембрана или е фрагменты полностью отделяются от диафрагмы 28, падая назад во внутреннее пространство 3 и в особенности в первую камеру 3'. В вышеупомянутом варианте осуществления данного изобретения мембрана 55 представляет собой соответственно мембрану с контролируемым разрывом. Далее описана работа электроаппарата 1. Электроаппарат 1 изначально изготавливается в конфигурации, представленной на фиг. 1-4, в которой разрывная мембрана 55 закрывает отверстие 15 для доступа. В процессе его транспортировки и в процессе хранения на складе электроаппарат 1, таким образом,защищен от нежелательного проникновения пыли и аналогичных частиц через отверстие 15 для доступа. Во время монтажа, например в бытовой электроустановке, рабочий, который желает подключить монтажное устройство или соединительное устройство к электроаппарату 1, например светодиодное устройство 30 задней подсветки (см. фиг. 5), прижимает конечную часть 31 устройства 30 к мембране 55 для того, чтобы с усилием присоединить такое устройство к отверстию 15 для доступа. В определнный момент прикладываемое давление вызывает разрыв разрывной мембраны, и концевая часть 31 устройства 30 свободно перемещается через отверстие 15 для доступа, чтобы установить рабочее соединение между электроаппаратом 1 и устройством 30. Кроме того, можно предусмотреть, чтобы кромка разорванной мембраны или опорная рама 57 мембраны 55 прижалась, после установления контакта устройства 30 с отверстием 15 для доступа, к секции наружных стенок устройства 30, что обеспечивает определнную степень защиты и герметичность даже во время нормального использования электроаппарата 1, т.е. после его монтажа и во время его нормальной эксплуатации в системе распределения электроэнергии, в которой он установлен. В качестве опциональной возможности предусмотрена установка кольцевой герметизирующей прокладки 35, которая обеспечивает дополнительную защиту от пыли и других аналогичных частиц, например, путм изоляции части внутреннего пространства 3, т.е. первой камеры 3', для защиты вышеупомянутой изолированной части от возможного проникновения пыли и аналогичных частиц через отверстие для доступа к соединительным клеммам 41. Из приведнного выше описания можно понять, как электроаппарат описанного выше типа позволяет полностью достичь поставленных целей. В действительности, можно наблюдать, каким образом обеспечивается преимущество, заключающееся в том, что благодаря использованию защитного противопылевого устройства 35, 55 описанного выше типа можно предотвратить нежелательное проникновение частиц пыли и аналогичных им частиц через отверстие 15 для доступа и, следовательно, исключить или существенно ограничить недостаток описанных выше известных электроаппаратов. Конечно же, квалифицированный специалист в данной области техники с целью удовлетворения общих и специфических требований может выполнить многочисленные модификации и варианты описанного выше электроаппарата, соответствующие объму данного изобретения, определнного прилагаемой формулой изобретения. К примеру, хотя выше был описан электроаппарат, в котором отверстие 15 для доступа выполнено в задней стенке 5, что обычно характерно для модульных электроаппаратов, в других типах электроаппаратов отверстие для доступа может располагаться в другой стенке, отличной от задней стенки 5. Следует также отметить, что, хотя особым преимуществом является разрыв мембраны непосредственно с помощью монтажного или соединительного устройства 30 посредством силового контакта с этим устройством, в менее предпочтительном на данный момент варианте осуществления данного изобретения можно также использовать специальный инструмент для разрыва или предварительного разрыва мембраны перед тем, как будет задействовано устройство 30. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрический коммутационный аппарат, содержащий по существу, коробчатую опорную конструкцию (2), ограничивающую внутреннее пространство (3) и содержащую ограничивающие стенки (5-9) внутреннего пространства (3), по меньшей мере в одной из которых образовано отверстие (15) для доступа к внутреннему пространству (3); коммутационный элемент (10), предназначенный для установления/прерывания электрических соединений и расположенный во внутреннем пространстве; по меньшей мере одну электрическую соединительную клемму (41); защитное устройство (33, 55) для защиты от проникновения пыли и аналогичных частиц, неподвижно присоединнное к опорной конструкции (2) и содержащее разрывную мембрану (55), закрывающую отверстие (15) для доступа и предназначенную для разрыва и/или смещения с помощью монтажного или соединительного устройства (30), присоединяемого к аппарату (1) путм взаимодействия с отверстием (15),отличающийся тем, что электрическая соединительная клемма (41) содержит винтовой зажим, при этом аппарат (1) содержит диафрагму (28), расположенную во внутреннем пространстве (3) для разделения внутреннего пространства (3) на первую камеру (3') и по меньшей мере одну дополнительную камеру (3), причм разрывная мембрана (55) прикреплена к диафрагме (28), а первая камера (3') и дополнительная камера (3") вмещают соответственно коммутационный элемент (10) и винтовой зажим. 2. Аппарат (1) по п.1, отличающийся тем, что мембрана (55) ограничена кромкой (56), имеющей переменную толщину, позволяющую осуществлять контролируемый разрыв мембраны. 3. Аппарат (1) по п.2, отличающийся тем, что кромка (56), которая ограничивает мембрану (55), содержит кромочную часть (56 а, 56b, 56 с), имеющую толщину, меньшую, чем остальная часть кромки(56d). 4. Аппарат (1) по любому из пп.1-3, отличающийся тем, что разрывная мембрана (55) изготовлена из термопластичного полиуретана. 5. Аппарат (1) по любому из пп.1-4, отличающийся тем, что разрывная мембрана (55) имеет толщину от 0,1 до 0,3 мм. 6. Аппарат (1) по п.1, отличающийся тем, что по меньшей мере одна ограничивающая стенка (5) представляет собой нижнюю стенку внутреннего пространства (3), противоположную лицевой панели(А) аппарата (1). 7. Аппарат (1) по любому из пп.1-6, отличающийся тем, что разрывная мембрана (55) и диафрагма(28) образуют единый элемент, изготовленный из двухкомпонентного материала путм формования. 8. Аппарат (1) по любому из пп.1-7, отличающийся тем, что защитное устройство (35, 55) содержит кольцевую герметизирующую прокладку (35), которая окружает диафрагму (28), а разрывная мембрана(55) представляет собой внутренний дополнительный элемент кольцевой герметизирующей прокладки(35). 9. Аппарат (1) по п.8, отличающийся тем, что кольцевая герметизирующая прокладка (35) имеет наружную периферийную кромку, которая по всей своей длине плотно прилегает к стенкам (6-9) опорной конструкции (2) перпендикулярно плоскости, в которой расположена разрывная мембрана (55). 10. Аппарат (1) по любому из пп.8 или 9, отличающийся тем, что кольцевая герметизирующая прокладка (35) прикреплена к кромочной части диафрагмы (28) и выступает за границы диафрагмы. 11. Аппарат (1) по любому из пп.1-10, отличающийся тем, что представляет собой модульный электроаппарат. 12. Электрическая коммутационная группа, содержащая аппарат (1) по любому из пп.1-11; монтажное или соединительное устройство (30), имеющее концевую часть (31), предназначенную для разрыва мембраны (55) и/или прохода сквозь мембрану (55) в результате соединения с усилием концевой части с отверстием для доступа. 13. Электрическая коммутационная группа по п.12, отличающаяся тем, что монтажное или соединительное устройство (30) представляет собой светодиодное устройство задней подсветки.
МПК / Метки
МПК: H01H 9/04, H01H 9/16, H02G 3/08
Метки: аппарат, электрический, коммутационный
