Электрический коммутационный блок

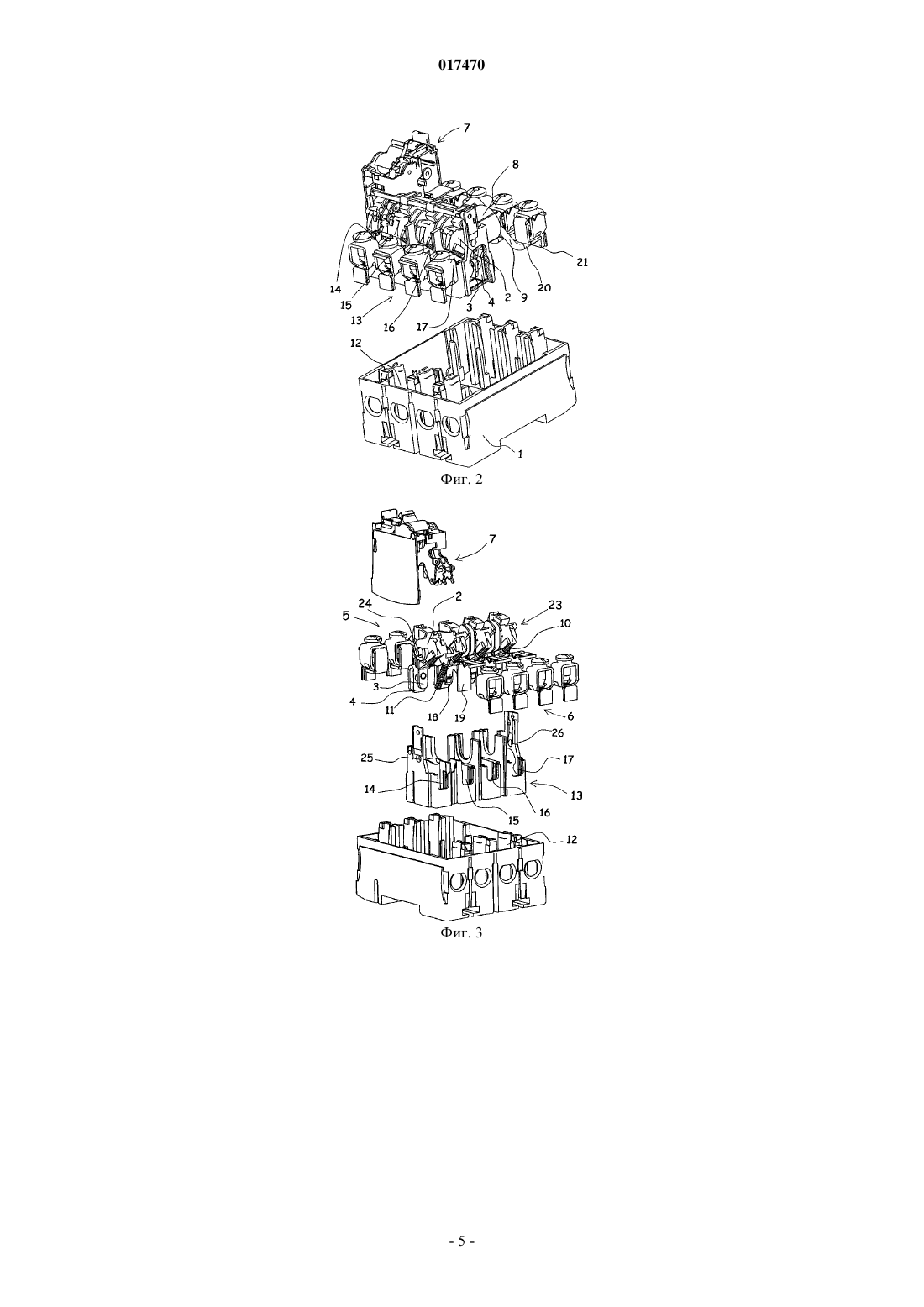

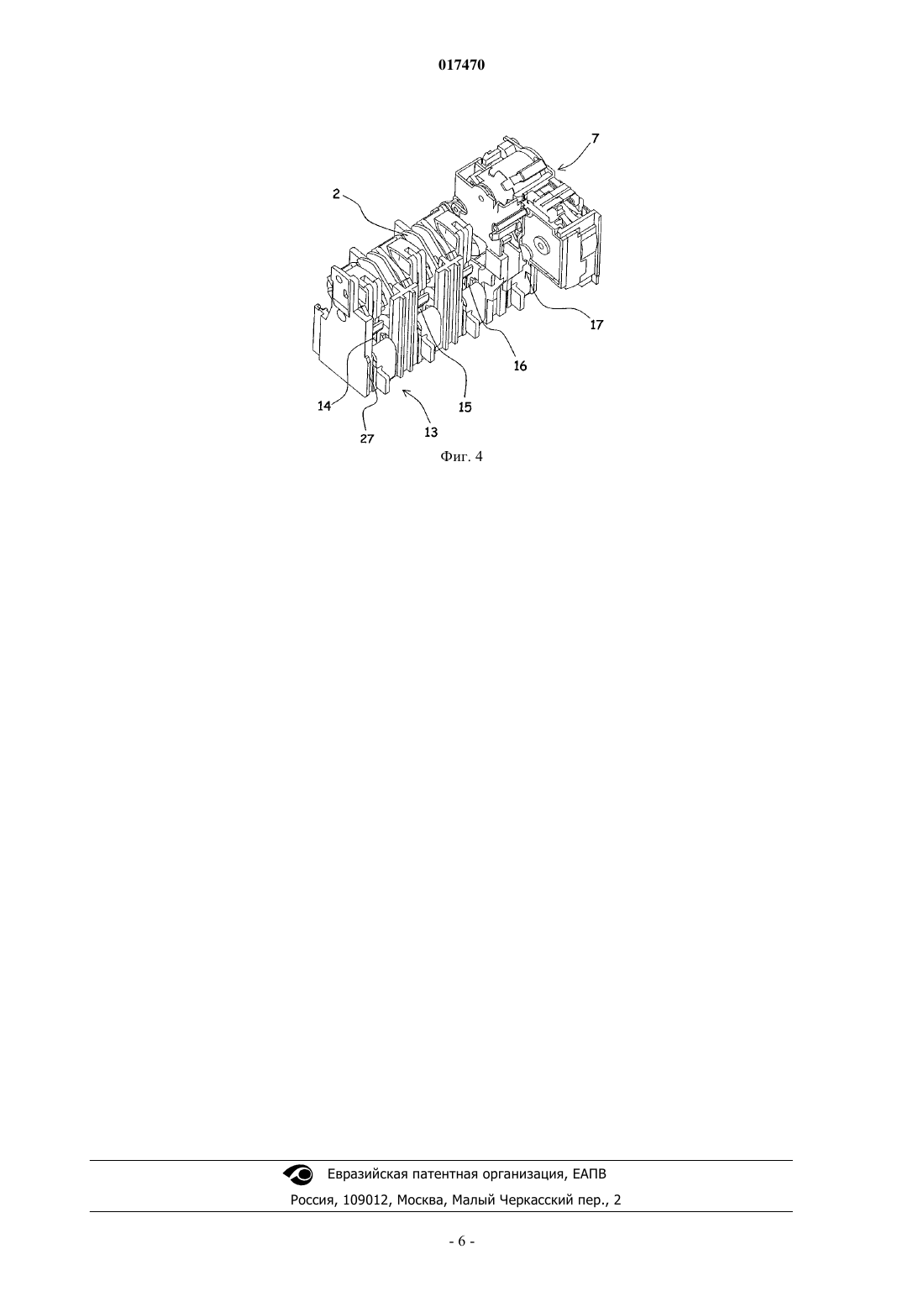

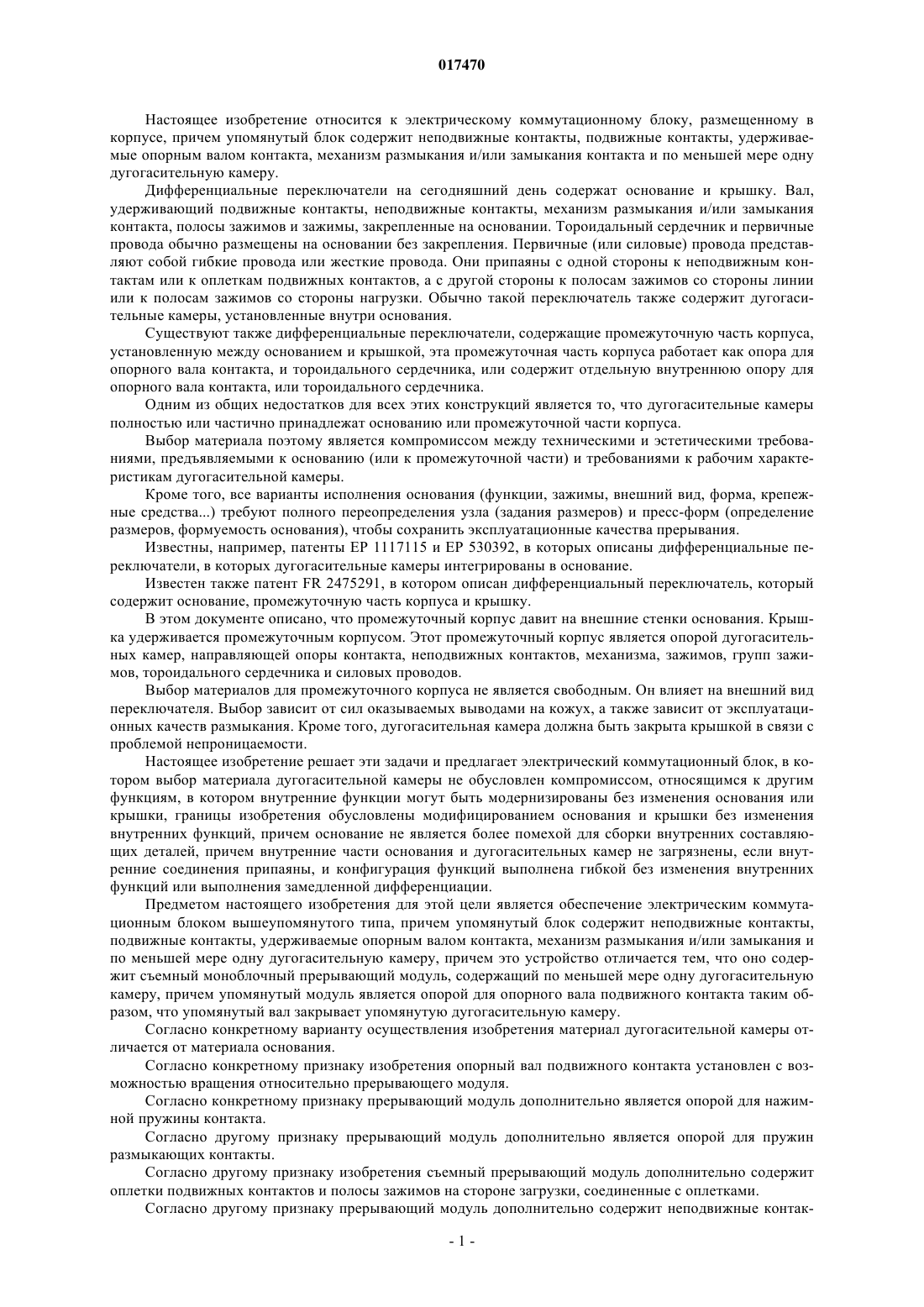

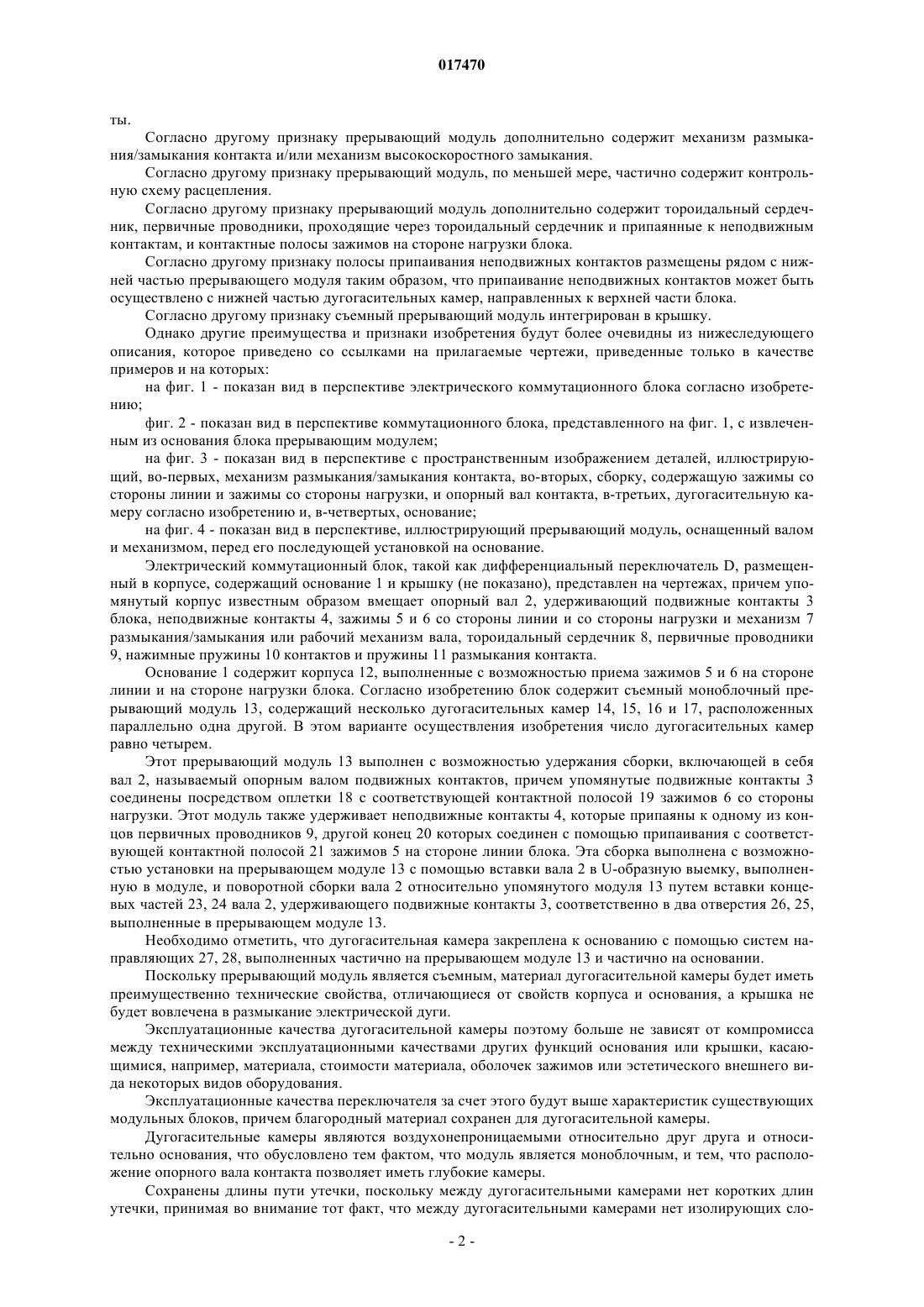

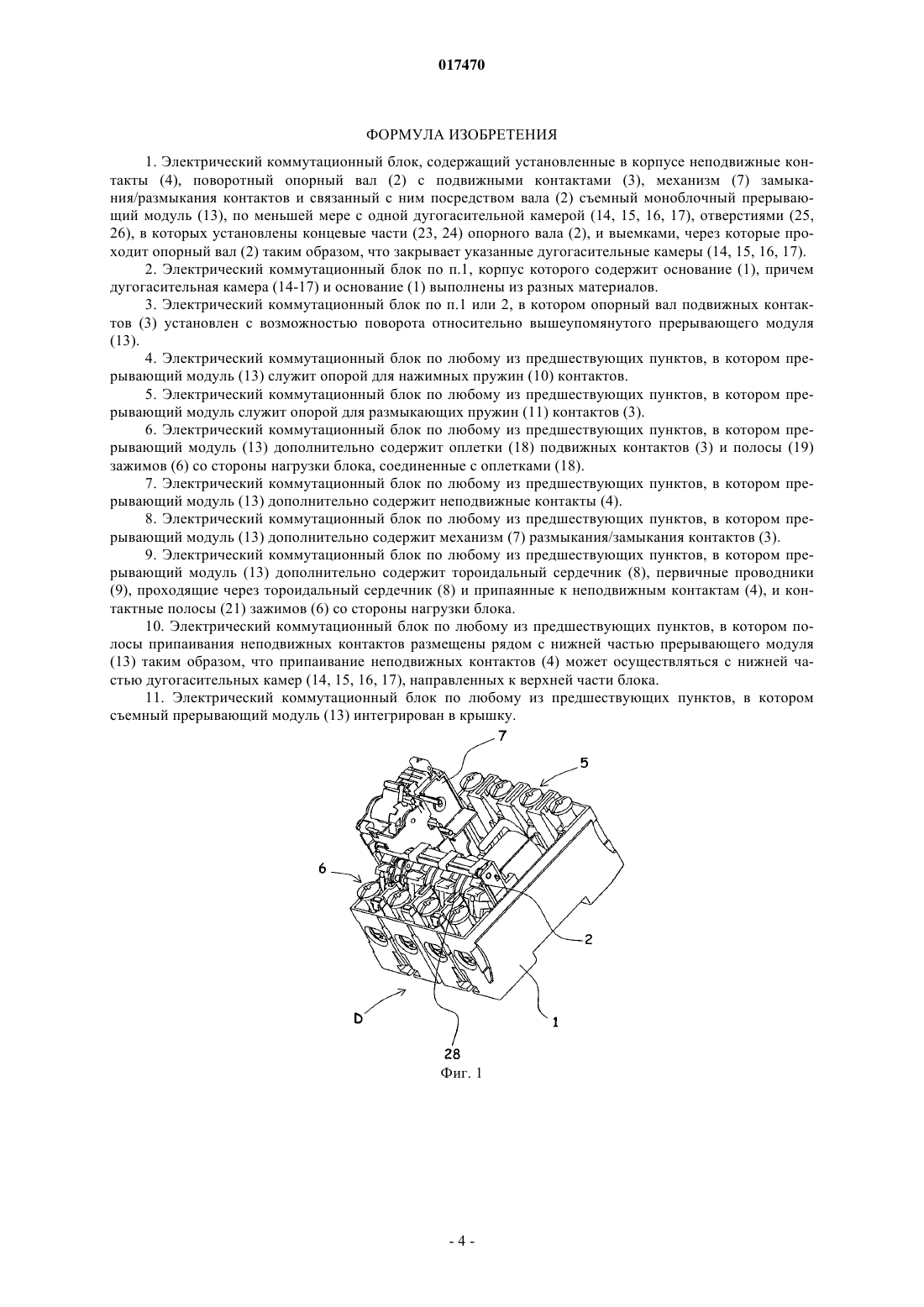

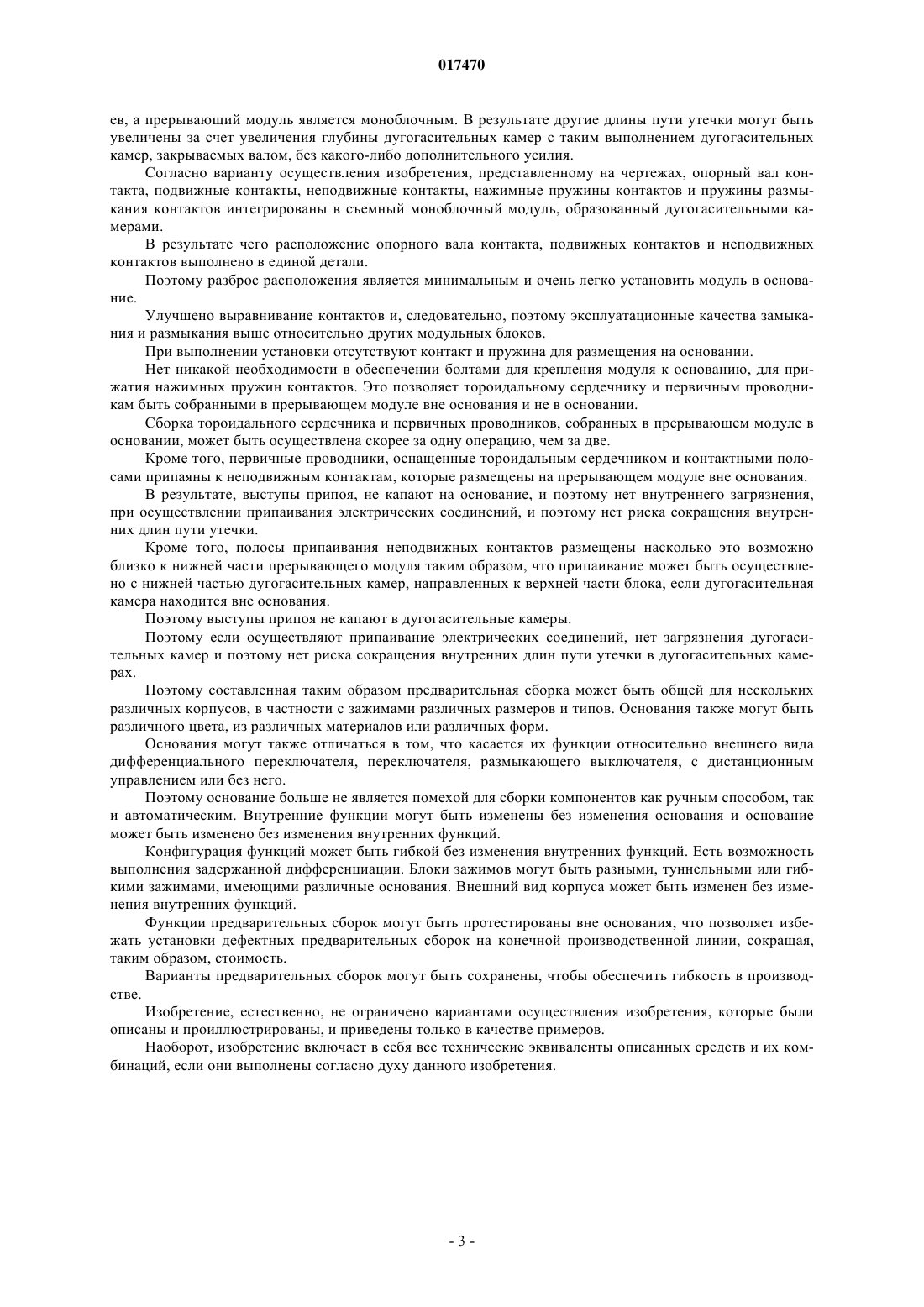

Изобретение относится к электрическому коммутационному блоку, размещенному в корпусе,причем упомянутый блок содержит неподвижные контакты (4), подвижные контакты,удерживаемые валом (2), механизм (7) размыкания и/или замыкания контактов и по меньшей мере одну дугогасительную камеру (14-17). Это устройство отличается тем, что оно содержит съемный моноблочный модуль (13) размыкания, содержащий по меньшей мере одну дугогасительную камеру (14-17), упомянутый модуль (13) является опорой для вала (2), удерживающего подвижные контакты (3), таким образом, что упомянутый вал (2) один закрывает упомянутые дугогасительные камеры (14-17).(71)(73) Заявитель и патентовладелец: ШНЕЙДЕР ЭЛЕКТРИК ЭНДЮСТРИ САС (FR) 017470 Настоящее изобретение относится к электрическому коммутационному блоку, размещенному в корпусе, причем упомянутый блок содержит неподвижные контакты, подвижные контакты, удерживаемые опорным валом контакта, механизм размыкания и/или замыкания контакта и по меньшей мере одну дугогасительную камеру. Дифференциальные переключатели на сегодняшний день содержат основание и крышку. Вал,удерживающий подвижные контакты, неподвижные контакты, механизм размыкания и/или замыкания контакта, полосы зажимов и зажимы, закрепленные на основании. Тороидальный сердечник и первичные провода обычно размещены на основании без закрепления. Первичные (или силовые) провода представляют собой гибкие провода или жесткие провода. Они припаяны с одной стороны к неподвижным контактам или к оплеткам подвижных контактов, а с другой стороны к полосам зажимов со стороны линии или к полосам зажимов со стороны нагрузки. Обычно такой переключатель также содержит дугогасительные камеры, установленные внутри основания. Существуют также дифференциальные переключатели, содержащие промежуточную часть корпуса,установленную между основанием и крышкой, эта промежуточная часть корпуса работает как опора для опорного вала контакта, и тороидального сердечника, или содержит отдельную внутреннюю опору для опорного вала контакта, или тороидального сердечника. Одним из общих недостатков для всех этих конструкций является то, что дугогасительные камеры полностью или частично принадлежат основанию или промежуточной части корпуса. Выбор материала поэтому является компромиссом между техническими и эстетическими требованиями, предъявляемыми к основанию (или к промежуточной части) и требованиями к рабочим характеристикам дугогасительной камеры. Кроме того, все варианты исполнения основания (функции, зажимы, внешний вид, форма, крепежные средства) требуют полного переопределения узла (задания размеров) и пресс-форм (определение размеров, формуемость основания), чтобы сохранить эксплуатационные качества прерывания. Известны, например, патенты EP 1117115 и EP 530392, в которых описаны дифференциальные переключатели, в которых дугогасительные камеры интегрированы в основание. Известен также патент FR 2475291, в котором описан дифференциальный переключатель, который содержит основание, промежуточную часть корпуса и крышку. В этом документе описано, что промежуточный корпус давит на внешние стенки основания. Крышка удерживается промежуточным корпусом. Этот промежуточный корпус является опорой дугогасительных камер, направляющей опоры контакта, неподвижных контактов, механизма, зажимов, групп зажимов, тороидального сердечника и силовых проводов. Выбор материалов для промежуточного корпуса не является свободным. Он влияет на внешний вид переключателя. Выбор зависит от сил оказываемых выводами на кожух, а также зависит от эксплуатационных качеств размыкания. Кроме того, дугогасительная камера должна быть закрыта крышкой в связи с проблемой непроницаемости. Настоящее изобретение решает эти задачи и предлагает электрический коммутационный блок, в котором выбор материала дугогасительной камеры не обусловлен компромиссом, относящимся к другим функциям, в котором внутренние функции могут быть модернизированы без изменения основания или крышки, границы изобретения обусловлены модифицированием основания и крышки без изменения внутренних функций, причем основание не является более помехой для сборки внутренних составляющих деталей, причем внутренние части основания и дугогасительных камер не загрязнены, если внутренние соединения припаяны, и конфигурация функций выполнена гибкой без изменения внутренних функций или выполнения замедленной дифференциации. Предметом настоящего изобретения для этой цели является обеспечение электрическим коммутационным блоком вышеупомянутого типа, причем упомянутый блок содержит неподвижные контакты,подвижные контакты, удерживаемые опорным валом контакта, механизм размыкания и/или замыкания и по меньшей мере одну дугогасительную камеру, причем это устройство отличается тем, что оно содержит съемный моноблочный прерывающий модуль, содержащий по меньшей мере одну дугогасительную камеру, причем упомянутый модуль является опорой для опорного вала подвижного контакта таким образом, что упомянутый вал закрывает упомянутую дугогасительную камеру. Согласно конкретному варианту осуществления изобретения материал дугогасительной камеры отличается от материала основания. Согласно конкретному признаку изобретения опорный вал подвижного контакта установлен с возможностью вращения относительно прерывающего модуля. Согласно конкретному признаку прерывающий модуль дополнительно является опорой для нажимной пружины контакта. Согласно другому признаку прерывающий модуль дополнительно является опорой для пружин размыкающих контакты. Согласно другому признаку изобретения съемный прерывающий модуль дополнительно содержит оплетки подвижных контактов и полосы зажимов на стороне загрузки, соединенные с оплетками. Согласно другому признаку прерывающий модуль дополнительно содержит неподвижные контак-1 017470 ты. Согласно другому признаку прерывающий модуль дополнительно содержит механизм размыкания/замыкания контакта и/или механизм высокоскоростного замыкания. Согласно другому признаку прерывающий модуль, по меньшей мере, частично содержит контрольную схему расцепления. Согласно другому признаку прерывающий модуль дополнительно содержит тороидальный сердечник, первичные проводники, проходящие через тороидальный сердечник и припаянные к неподвижным контактам, и контактные полосы зажимов на стороне нагрузки блока. Согласно другому признаку полосы припаивания неподвижных контактов размещены рядом с нижней частью прерывающего модуля таким образом, что припаивание неподвижных контактов может быть осуществлено с нижней частью дугогасительных камер, направленных к верхней части блока. Согласно другому признаку съемный прерывающий модуль интегрирован в крышку. Однако другие преимущества и признаки изобретения будут более очевидны из нижеследующего описания, которое приведено со ссылками на прилагаемые чертежи, приведенные только в качестве примеров и на которых: на фиг. 1 - показан вид в перспективе электрического коммутационного блока согласно изобретению; фиг. 2 - показан вид в перспективе коммутационного блока, представленного на фиг. 1, с извлеченным из основания блока прерывающим модулем; на фиг. 3 - показан вид в перспективе с пространственным изображением деталей, иллюстрирующий, во-первых, механизм размыкания/замыкания контакта, во-вторых, сборку, содержащую зажимы со стороны линии и зажимы со стороны нагрузки, и опорный вал контакта, в-третьих, дугогасительную камеру согласно изобретению и, в-четвертых, основание; на фиг. 4 - показан вид в перспективе, иллюстрирующий прерывающий модуль, оснащенный валом и механизмом, перед его последующей установкой на основание. Электрический коммутационный блок, такой как дифференциальный переключатель D, размещенный в корпусе, содержащий основание 1 и крышку (не показано), представлен на чертежах, причем упомянутый корпус известным образом вмещает опорный вал 2, удерживающий подвижные контакты 3 блока, неподвижные контакты 4, зажимы 5 и 6 со стороны линии и со стороны нагрузки и механизм 7 размыкания/замыкания или рабочий механизм вала, тороидальный сердечник 8, первичные проводники 9, нажимные пружины 10 контактов и пружины 11 размыкания контакта. Основание 1 содержит корпуса 12, выполненные с возможностью приема зажимов 5 и 6 на стороне линии и на стороне нагрузки блока. Согласно изобретению блок содержит съемный моноблочный прерывающий модуль 13, содержащий несколько дугогасительных камер 14, 15, 16 и 17, расположенных параллельно одна другой. В этом варианте осуществления изобретения число дугогасительных камер равно четырем. Этот прерывающий модуль 13 выполнен с возможностью удержания сборки, включающей в себя вал 2, называемый опорным валом подвижных контактов, причем упомянутые подвижные контакты 3 соединены посредством оплетки 18 с соответствующей контактной полосой 19 зажимов 6 со стороны нагрузки. Этот модуль также удерживает неподвижные контакты 4, которые припаяны к одному из концов первичных проводников 9, другой конец 20 которых соединен с помощью припаивания с соответствующей контактной полосой 21 зажимов 5 на стороне линии блока. Эта сборка выполнена с возможностью установки на прерывающем модуле 13 с помощью вставки вала 2 в U-образную выемку, выполненную в модуле, и поворотной сборки вала 2 относительно упомянутого модуля 13 путем вставки концевых частей 23, 24 вала 2, удерживающего подвижные контакты 3, соответственно в два отверстия 26, 25,выполненные в прерывающем модуле 13. Необходимо отметить, что дугогасительная камера закреплена к основанию с помощью систем направляющих 27, 28, выполненных частично на прерывающем модуле 13 и частично на основании. Поскольку прерывающий модуль является съемным, материал дугогасительной камеры будет иметь преимущественно технические свойства, отличающиеся от свойств корпуса и основания, а крышка не будет вовлечена в размыкание электрической дуги. Эксплуатационные качества дугогасительной камеры поэтому больше не зависят от компромисса между техническими эксплуатационными качествами других функций основания или крышки, касающимися, например, материала, стоимости материала, оболочек зажимов или эстетического внешнего вида некоторых видов оборудования. Эксплуатационные качества переключателя за счет этого будут выше характеристик существующих модульных блоков, причем благородный материал сохранен для дугогасительной камеры. Дугогасительные камеры являются воздухонепроницаемыми относительно друг друга и относительно основания, что обусловлено тем фактом, что модуль является моноблочным, и тем, что расположение опорного вала контакта позволяет иметь глубокие камеры. Сохранены длины пути утечки, поскольку между дугогасительными камерами нет коротких длин утечки, принимая во внимание тот факт, что между дугогасительными камерами нет изолирующих сло-2 017470 ев, а прерывающий модуль является моноблочным. В результате другие длины пути утечки могут быть увеличены за счет увеличения глубины дугогасительных камер с таким выполнением дугогасительных камер, закрываемых валом, без какого-либо дополнительного усилия. Согласно варианту осуществления изобретения, представленному на чертежах, опорный вал контакта, подвижные контакты, неподвижные контакты, нажимные пружины контактов и пружины размыкания контактов интегрированы в съемный моноблочный модуль, образованный дугогасительными камерами. В результате чего расположение опорного вала контакта, подвижных контактов и неподвижных контактов выполнено в единой детали. Поэтому разброс расположения является минимальным и очень легко установить модуль в основание. Улучшено выравнивание контактов и, следовательно, поэтому эксплуатационные качества замыкания и размыкания выше относительно других модульных блоков. При выполнении установки отсутствуют контакт и пружина для размещения на основании. Нет никакой необходимости в обеспечении болтами для крепления модуля к основанию, для прижатия нажимных пружин контактов. Это позволяет тороидальному сердечнику и первичным проводникам быть собранными в прерывающем модуле вне основания и не в основании. Сборка тороидального сердечника и первичных проводников, собранных в прерывающем модуле в основании, может быть осуществлена скорее за одну операцию, чем за две. Кроме того, первичные проводники, оснащенные тороидальным сердечником и контактными полосами припаяны к неподвижным контактам, которые размещены на прерывающем модуле вне основания. В результате, выступы припоя, не капают на основание, и поэтому нет внутреннего загрязнения,при осуществлении припаивания электрических соединений, и поэтому нет риска сокращения внутренних длин пути утечки. Кроме того, полосы припаивания неподвижных контактов размещены насколько это возможно близко к нижней части прерывающего модуля таким образом, что припаивание может быть осуществлено с нижней частью дугогасительных камер, направленных к верхней части блока, если дугогасительная камера находится вне основания. Поэтому выступы припоя не капают в дугогасительные камеры. Поэтому если осуществляют припаивание электрических соединений, нет загрязнения дугогасительных камер и поэтому нет риска сокращения внутренних длин пути утечки в дугогасительных камерах. Поэтому составленная таким образом предварительная сборка может быть общей для нескольких различных корпусов, в частности с зажимами различных размеров и типов. Основания также могут быть различного цвета, из различных материалов или различных форм. Основания могут также отличаться в том, что касается их функции относительно внешнего вида дифференциального переключателя, переключателя, размыкающего выключателя, с дистанционным управлением или без него. Поэтому основание больше не является помехой для сборки компонентов как ручным способом, так и автоматическим. Внутренние функции могут быть изменены без изменения основания и основание может быть изменено без изменения внутренних функций. Конфигурация функций может быть гибкой без изменения внутренних функций. Есть возможность выполнения задержанной дифференциации. Блоки зажимов могут быть разными, туннельными или гибкими зажимами, имеющими различные основания. Внешний вид корпуса может быть изменен без изменения внутренних функций. Функции предварительных сборок могут быть протестированы вне основания, что позволяет избежать установки дефектных предварительных сборок на конечной производственной линии, сокращая,таким образом, стоимость. Варианты предварительных сборок могут быть сохранены, чтобы обеспечить гибкость в производстве. Изобретение, естественно, не ограничено вариантами осуществления изобретения, которые были описаны и проиллюстрированы, и приведены только в качестве примеров. Наоборот, изобретение включает в себя все технические эквиваленты описанных средств и их комбинаций, если они выполнены согласно духу данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрический коммутационный блок, содержащий установленные в корпусе неподвижные контакты (4), поворотный опорный вал (2) с подвижными контактами (3), механизм (7) замыкания/размыкания контактов и связанный с ним посредством вала (2) съемный моноблочный прерывающий модуль (13), по меньшей мере с одной дугогасительной камерой (14, 15, 16, 17), отверстиями (25,26), в которых установлены концевые части (23, 24) опорного вала (2), и выемками, через которые проходит опорный вал (2) таким образом, что закрывает указанные дугогасительные камеры (14, 15, 16, 17). 2. Электрический коммутационный блок по п.1, корпус которого содержит основание (1), причем дугогасительная камера (14-17) и основание (1) выполнены из разных материалов. 3. Электрический коммутационный блок по п.1 или 2, в котором опорный вал подвижных контактов (3) установлен с возможностью поворота относительно вышеупомянутого прерывающего модуля(13). 4. Электрический коммутационный блок по любому из предшествующих пунктов, в котором прерывающий модуль (13) служит опорой для нажимных пружин (10) контактов. 5. Электрический коммутационный блок по любому из предшествующих пунктов, в котором прерывающий модуль служит опорой для размыкающих пружин (11) контактов (3). 6. Электрический коммутационный блок по любому из предшествующих пунктов, в котором прерывающий модуль (13) дополнительно содержит оплетки (18) подвижных контактов (3) и полосы (19) зажимов (6) со стороны нагрузки блока, соединенные с оплетками (18). 7. Электрический коммутационный блок по любому из предшествующих пунктов, в котором прерывающий модуль (13) дополнительно содержит неподвижные контакты (4). 8. Электрический коммутационный блок по любому из предшествующих пунктов, в котором прерывающий модуль (13) дополнительно содержит механизм (7) размыкания/замыкания контактов (3). 9. Электрический коммутационный блок по любому из предшествующих пунктов, в котором прерывающий модуль (13) дополнительно содержит тороидальный сердечник (8), первичные проводники(9), проходящие через тороидальный сердечник (8) и припаянные к неподвижным контактам (4), и контактные полосы (21) зажимов (6) со стороны нагрузки блока. 10. Электрический коммутационный блок по любому из предшествующих пунктов, в котором полосы припаивания неподвижных контактов размещены рядом с нижней частью прерывающего модуля(13) таким образом, что припаивание неподвижных контактов (4) может осуществляться с нижней частью дугогасительных камер (14, 15, 16, 17), направленных к верхней части блока. 11. Электрический коммутационный блок по любому из предшествующих пунктов, в котором съемный прерывающий модуль (13) интегрирован в крышку.
