Укупорочное устройство для дозированной подачи жидкости

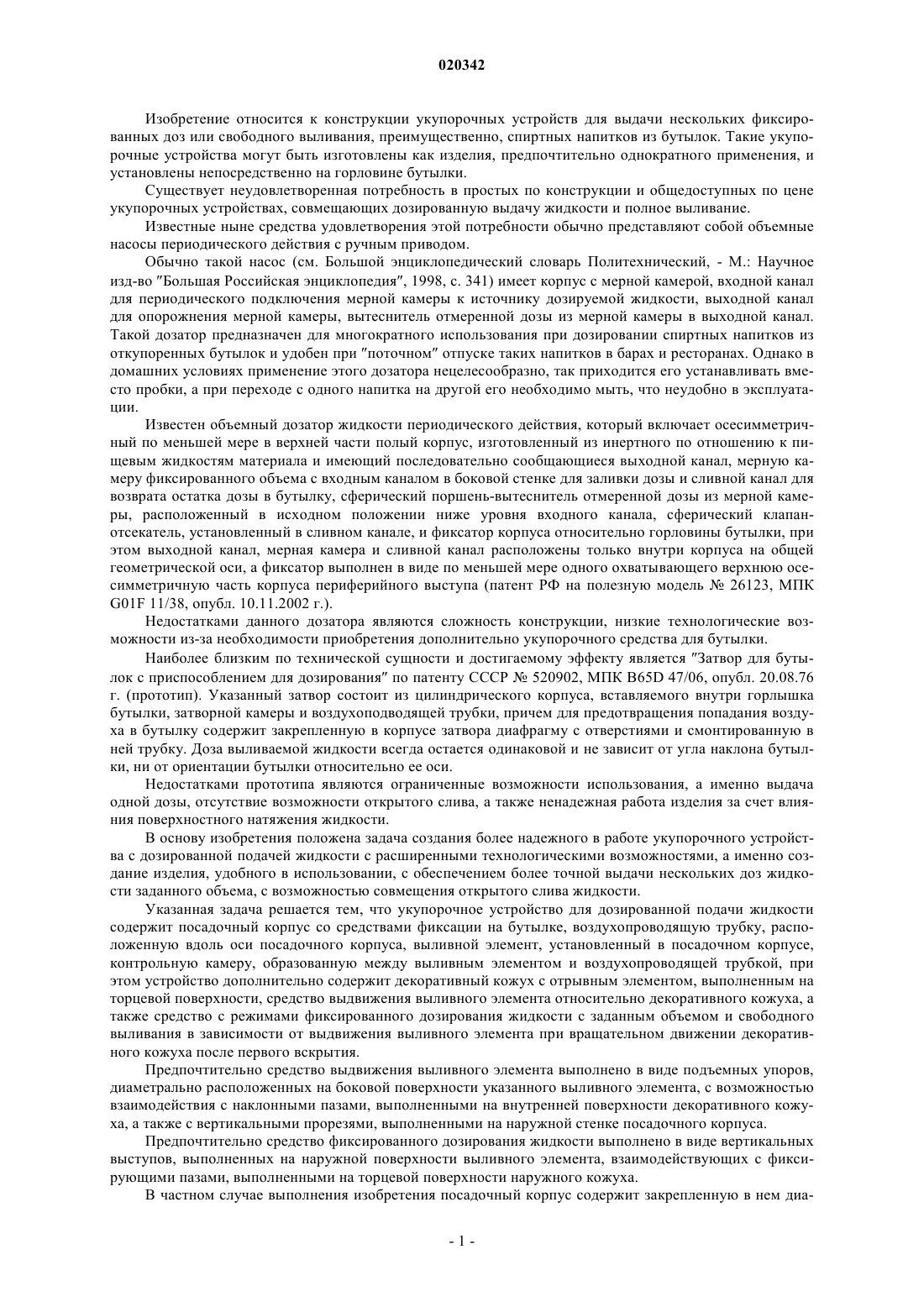

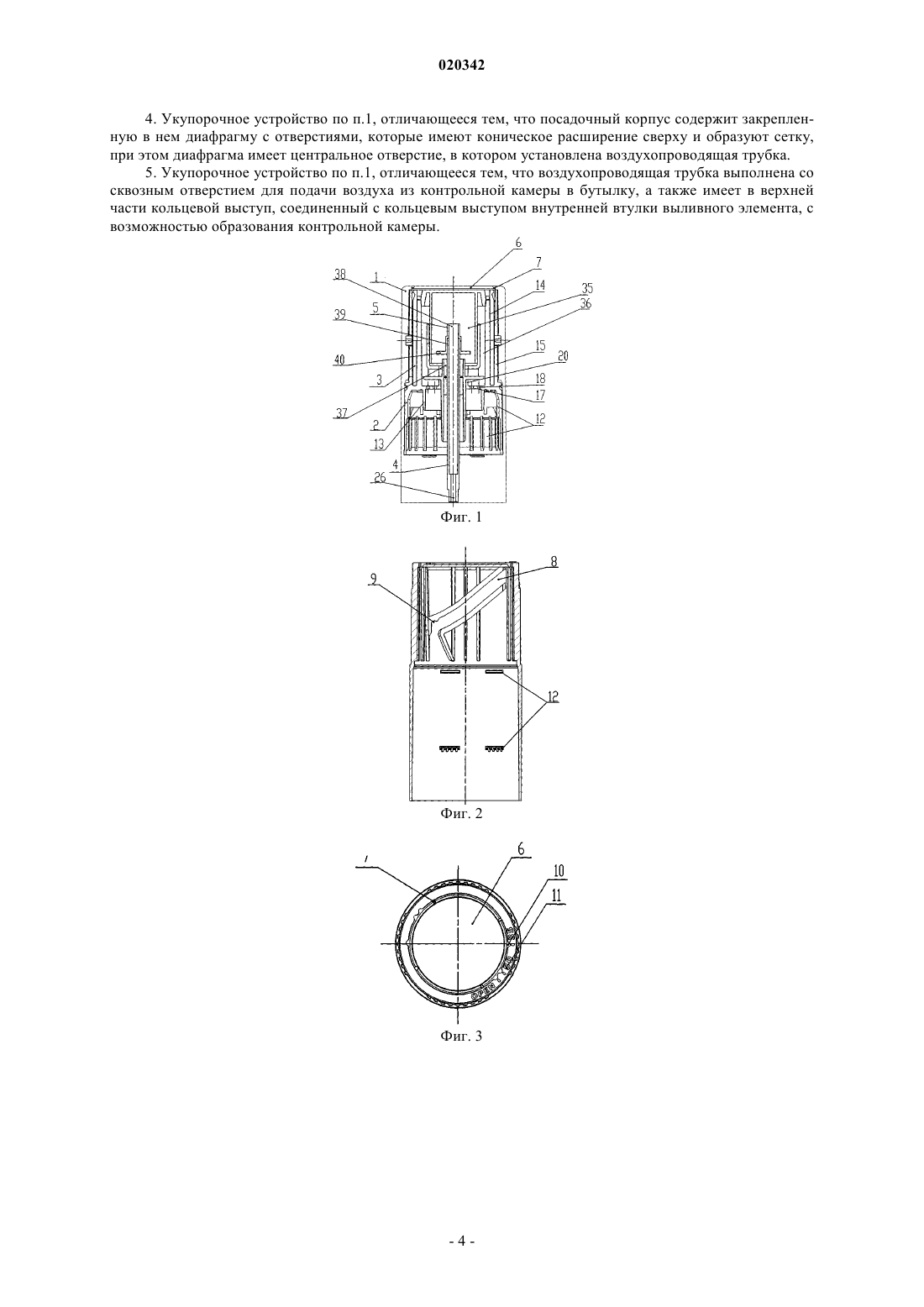

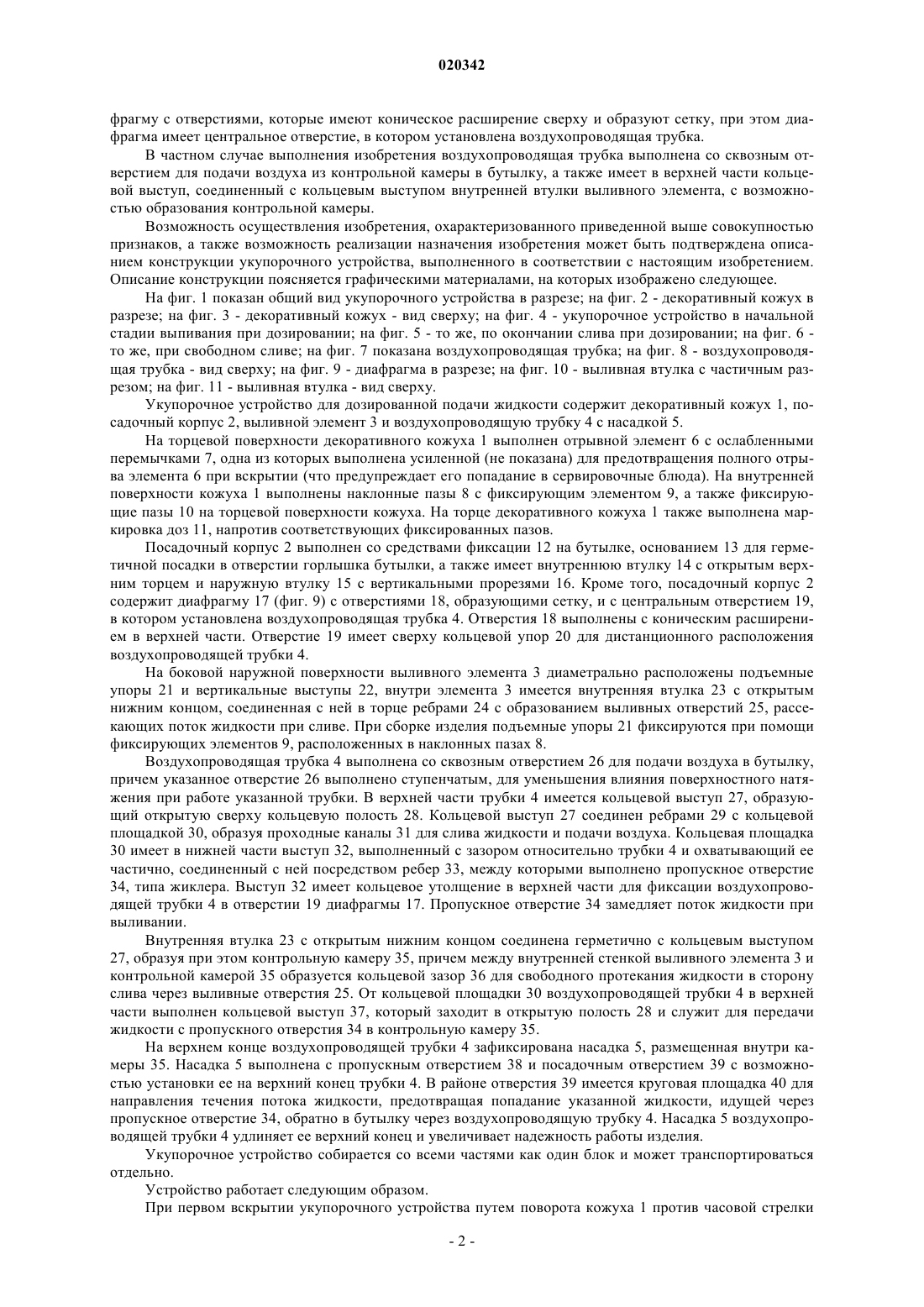

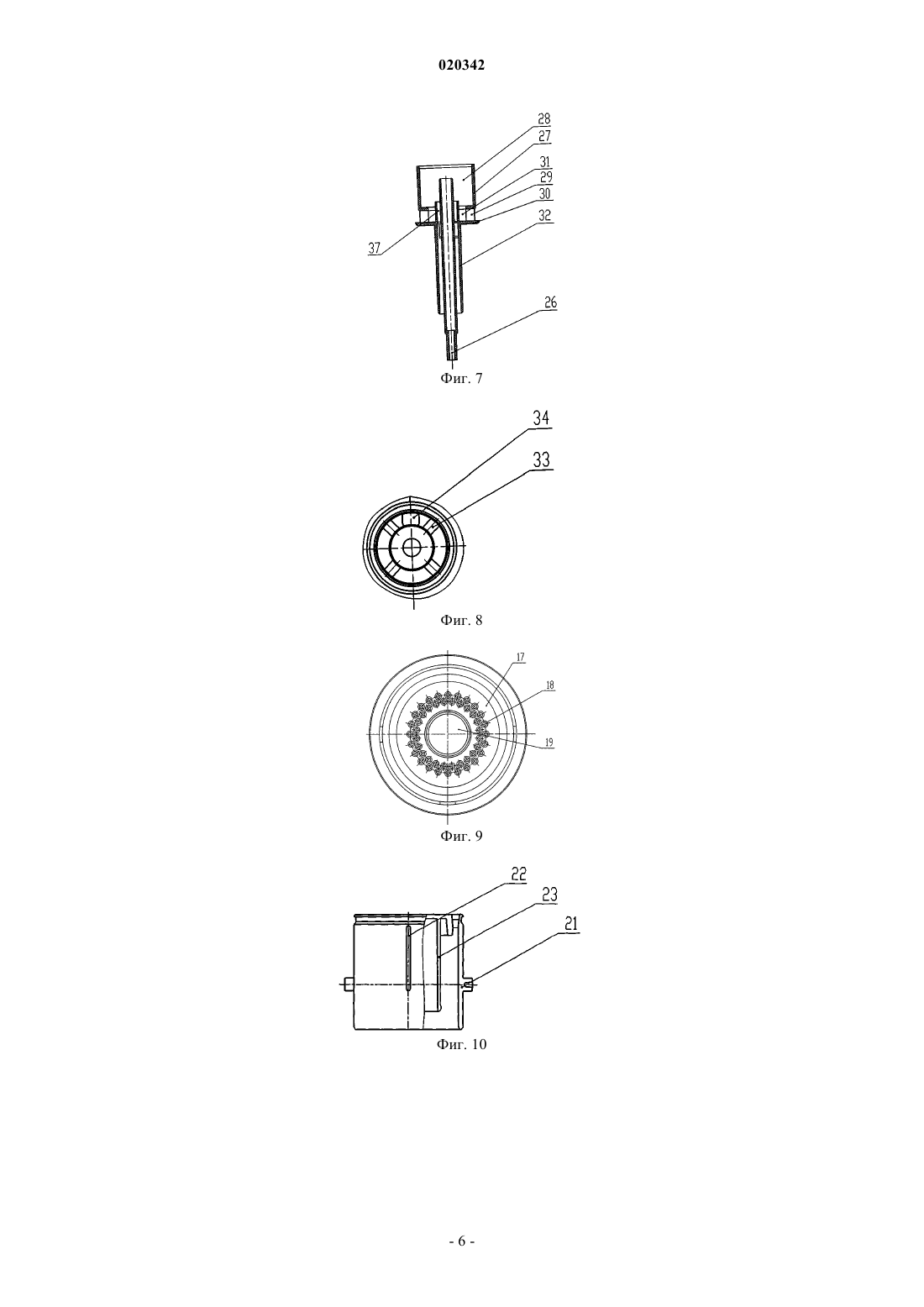

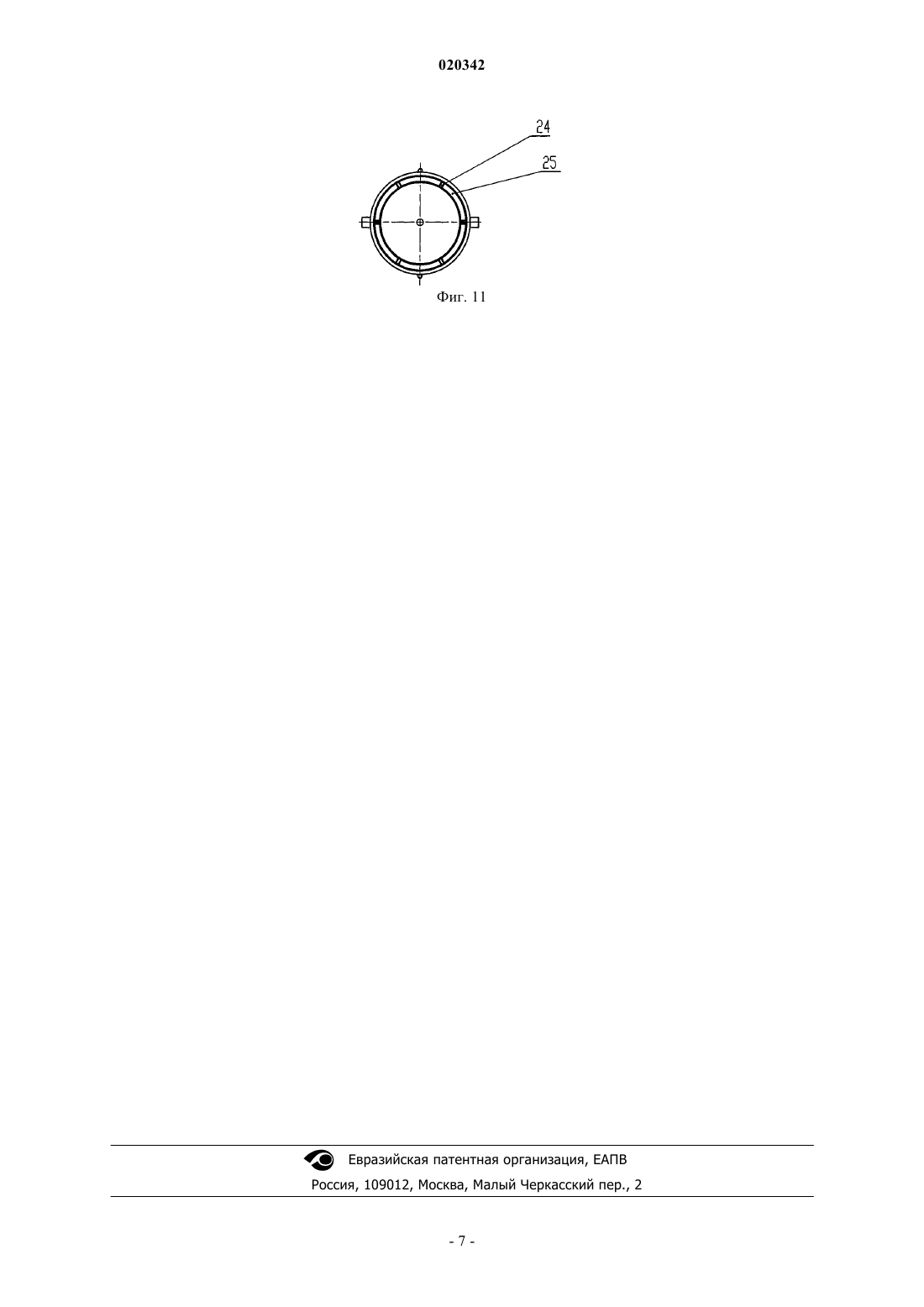

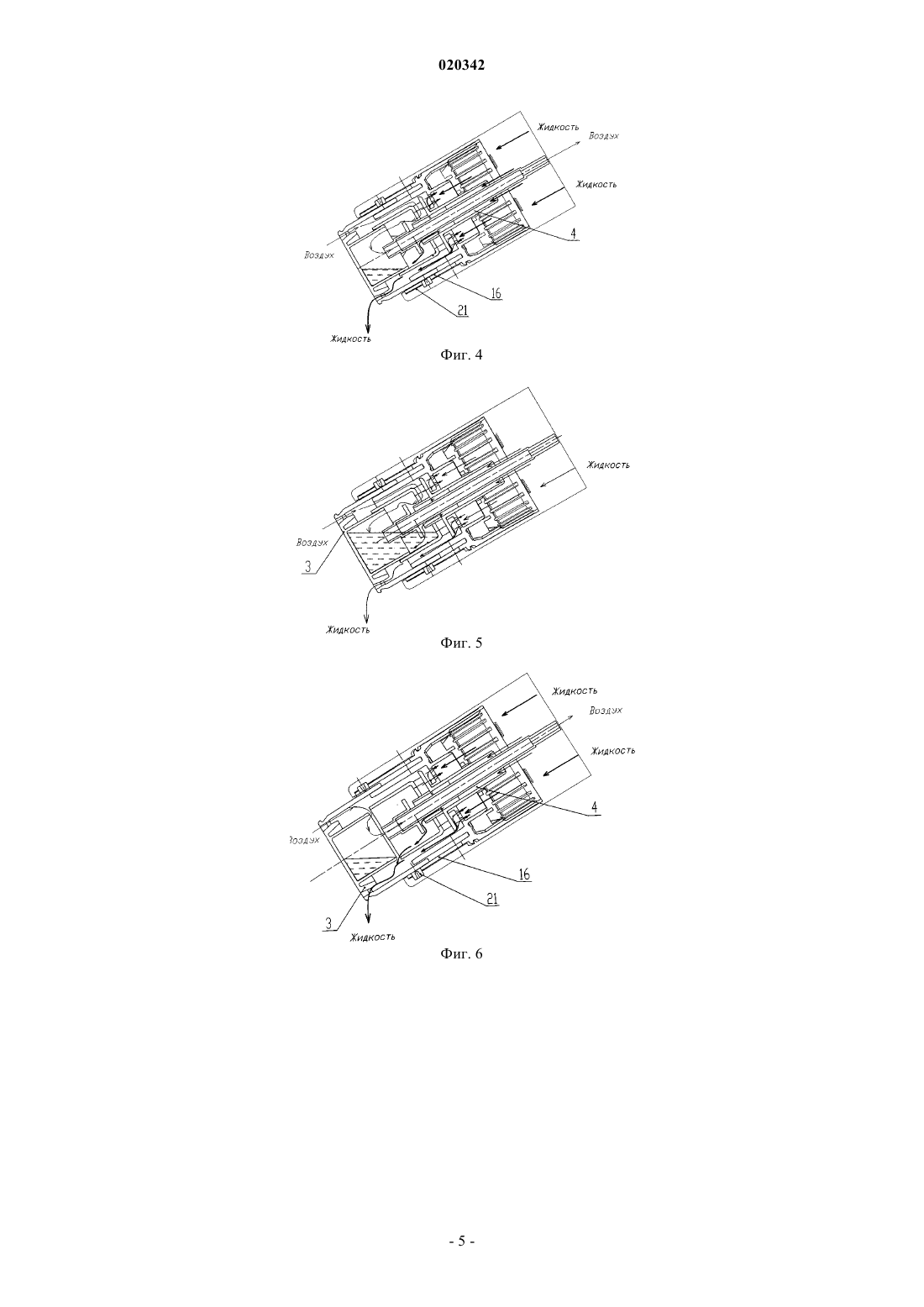

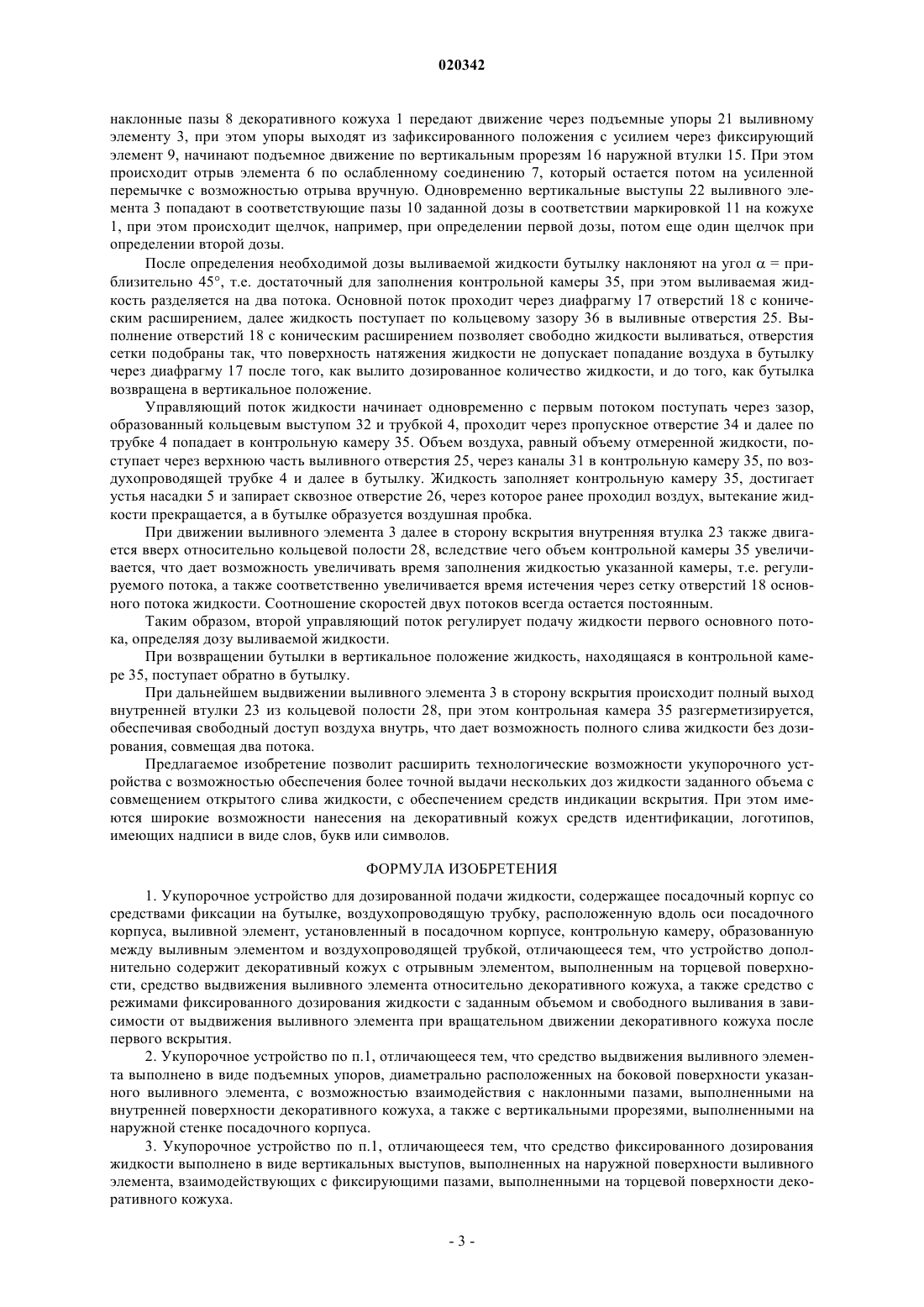

УКУПОРОЧНОЕ УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОЙ ПОДАЧИ ЖИДКОСТИ Укупорочное устройство для дозированной подачи жидкости содержит посадочный корпус со средствами фиксации на бутылке, воздухопроводящую трубку, расположенную вдоль оси посадочного корпуса, выливной элемент, установленный в посадочном корпусе, контрольную камеру, образованную между выливным элементом и воздухопроводящей трубкой, при этом устройство дополнительно содержит декоративный кожух с отрывным элементом, выполненным на торцевой поверхности, средство выдвижения выливного элемента относительно декоративного кожуха, а также средство с режимами фиксированного дозирования жидкости с заданным объемом и свободного выливания в зависимости от выдвижения выливного элемента при вращательном движении декоративного кожуха после первого вскрытия. Изобретение относится к конструкции укупорочных устройств для выдачи нескольких фиксированных доз или свободного выливания, преимущественно, спиртных напитков из бутылок. Такие укупорочные устройства могут быть изготовлены как изделия, предпочтительно однократного применения, и установлены непосредственно на горловине бутылки. Существует неудовлетворенная потребность в простых по конструкции и общедоступных по цене укупорочных устройствах, совмещающих дозированную выдачу жидкости и полное выливание. Известные ныне средства удовлетворения этой потребности обычно представляют собой объемные насосы периодического действия с ручным приводом. Обычно такой насос (см. Большой энциклопедический словарь Политехнический, - М.: Научное изд-во Большая Российская энциклопедия, 1998, с. 341) имеет корпус с мерной камерой, входной канал для периодического подключения мерной камеры к источнику дозируемой жидкости, выходной канал для опорожнения мерной камеры, вытеснитель отмеренной дозы из мерной камеры в выходной канал. Такой дозатор предназначен для многократного использования при дозировании спиртных напитков из откупоренных бутылок и удобен при поточном отпуске таких напитков в барах и ресторанах. Однако в домашних условиях применение этого дозатора нецелесообразно, так приходится его устанавливать вместо пробки, а при переходе с одного напитка на другой его необходимо мыть, что неудобно в эксплуатации. Известен объемный дозатор жидкости периодического действия, который включает осесимметричный по меньшей мере в верхней части полый корпус, изготовленный из инертного по отношению к пищевым жидкостям материала и имеющий последовательно сообщающиеся выходной канал, мерную камеру фиксированного объема с входным каналом в боковой стенке для заливки дозы и сливной канал для возврата остатка дозы в бутылку, сферический поршень-вытеснитель отмеренной дозы из мерной камеры, расположенный в исходном положении ниже уровня входного канала, сферический клапанотсекатель, установленный в сливном канале, и фиксатор корпуса относительно горловины бутылки, при этом выходной канал, мерная камера и сливной канал расположены только внутри корпуса на общей геометрической оси, а фиксатор выполнен в виде по меньшей мере одного охватывающего верхнюю осесимметричную часть корпуса периферийного выступа (патент РФ на полезную модель 26123, МПКG01F 11/38, опубл. 10.11.2002 г.). Недостатками данного дозатора являются сложность конструкции, низкие технологические возможности из-за необходимости приобретения дополнительно укупорочного средства для бутылки. Наиболее близким по технической сущности и достигаемому эффекту является Затвор для бутылок с приспособлением для дозирования по патенту СССР 520902, МПК B65D 47/06, опубл. 20.08.76 г. (прототип). Указанный затвор состоит из цилиндрического корпуса, вставляемого внутри горлышка бутылки, затворной камеры и воздухоподводящей трубки, причем для предотвращения попадания воздуха в бутылку содержит закрепленную в корпусе затвора диафрагму с отверстиями и смонтированную в ней трубку. Доза выливаемой жидкости всегда остается одинаковой и не зависит от угла наклона бутылки, ни от ориентации бутылки относительно ее оси. Недостатками прототипа являются ограниченные возможности использования, а именно выдача одной дозы, отсутствие возможности открытого слива, а также ненадежная работа изделия за счет влияния поверхностного натяжения жидкости. В основу изобретения положена задача создания более надежного в работе укупорочного устройства с дозированной подачей жидкости с расширенными технологическими возможностями, а именно создание изделия, удобного в использовании, с обеспечением более точной выдачи нескольких доз жидкости заданного объема, с возможностью совмещения открытого слива жидкости. Указанная задача решается тем, что укупорочное устройство для дозированной подачи жидкости содержит посадочный корпус со средствами фиксации на бутылке, воздухопроводящую трубку, расположенную вдоль оси посадочного корпуса, выливной элемент, установленный в посадочном корпусе,контрольную камеру, образованную между выливным элементом и воздухопроводящей трубкой, при этом устройство дополнительно содержит декоративный кожух с отрывным элементом, выполненным на торцевой поверхности, средство выдвижения выливного элемента относительно декоративного кожуха, а также средство с режимами фиксированного дозирования жидкости с заданным объемом и свободного выливания в зависимости от выдвижения выливного элемента при вращательном движении декоративного кожуха после первого вскрытия. Предпочтительно средство выдвижения выливного элемента выполнено в виде подъемных упоров,диаметрально расположенных на боковой поверхности указанного выливного элемента, с возможностью взаимодействия с наклонными пазами, выполненными на внутренней поверхности декоративного кожуха, а также с вертикальными прорезями, выполненными на наружной стенке посадочного корпуса. Предпочтительно средство фиксированного дозирования жидкости выполнено в виде вертикальных выступов, выполненных на наружной поверхности выливного элемента, взаимодействующих с фиксирующими пазами, выполненными на торцевой поверхности наружного кожуха. В частном случае выполнения изобретения посадочный корпус содержит закрепленную в нем диа-1 020342 фрагму с отверстиями, которые имеют коническое расширение сверху и образуют сетку, при этом диафрагма имеет центральное отверстие, в котором установлена воздухопроводящая трубка. В частном случае выполнения изобретения воздухопроводящая трубка выполнена со сквозным отверстием для подачи воздуха из контрольной камеры в бутылку, а также имеет в верхней части кольцевой выступ, соединенный с кольцевым выступом внутренней втулки выливного элемента, с возможностью образования контрольной камеры. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее. На фиг. 1 показан общий вид укупорочного устройства в разрезе; на фиг. 2 - декоративный кожух в разрезе; на фиг. 3 - декоративный кожух - вид сверху; на фиг. 4 - укупорочное устройство в начальной стадии выпивания при дозировании; на фиг. 5 - то же, по окончании слива при дозировании; на фиг. 6 то же, при свободном сливе; на фиг. 7 показана воздухопроводящая трубка; на фиг. 8 - воздухопроводящая трубка - вид сверху; на фиг. 9 - диафрагма в разрезе; на фиг. 10 - выливная втулка с частичным разрезом; на фиг. 11 - выливная втулка - вид сверху. Укупорочное устройство для дозированной подачи жидкости содержит декоративный кожух 1, посадочный корпус 2, выливной элемент 3 и воздухопроводящую трубку 4 с насадкой 5. На торцевой поверхности декоративного кожуха 1 выполнен отрывной элемент 6 с ослабленными перемычками 7, одна из которых выполнена усиленной (не показана) для предотвращения полного отрыва элемента 6 при вскрытии (что предупреждает его попадание в сервировочные блюда). На внутренней поверхности кожуха 1 выполнены наклонные пазы 8 с фиксирующим элементом 9, а также фиксирующие пазы 10 на торцевой поверхности кожуха. На торце декоративного кожуха 1 также выполнена маркировка доз 11, напротив соответствующих фиксированных пазов. Посадочный корпус 2 выполнен со средствами фиксации 12 на бутылке, основанием 13 для герметичной посадки в отверстии горлышка бутылки, а также имеет внутреннюю втулку 14 с открытым верхним торцем и наружную втулку 15 с вертикальными прорезями 16. Кроме того, посадочный корпус 2 содержит диафрагму 17 (фиг. 9) с отверстиями 18, образующими сетку, и с центральным отверстием 19,в котором установлена воздухопроводящая трубка 4. Отверстия 18 выполнены с коническим расширением в верхней части. Отверстие 19 имеет сверху кольцевой упор 20 для дистанционного расположения воздухопроводящей трубки 4. На боковой наружной поверхности выливного элемента 3 диаметрально расположены подъемные упоры 21 и вертикальные выступы 22, внутри элемента 3 имеется внутренняя втулка 23 с открытым нижним концом, соединенная с ней в торце ребрами 24 с образованием выливных отверстий 25, рассекающих поток жидкости при сливе. При сборке изделия подъемные упоры 21 фиксируются при помощи фиксирующих элементов 9, расположенных в наклонных пазах 8. Воздухопроводящая трубка 4 выполнена со сквозным отверстием 26 для подачи воздуха в бутылку,причем указанное отверстие 26 выполнено ступенчатым, для уменьшения влияния поверхностного натяжения при работе указанной трубки. В верхней части трубки 4 имеется кольцевой выступ 27, образующий открытую сверху кольцевую полость 28. Кольцевой выступ 27 соединен ребрами 29 с кольцевой площадкой 30, образуя проходные каналы 31 для слива жидкости и подачи воздуха. Кольцевая площадка 30 имеет в нижней части выступ 32, выполненный с зазором относительно трубки 4 и охватывающий ее частично, соединенный с ней посредством ребер 33, между которыми выполнено пропускное отверстие 34, типа жиклера. Выступ 32 имеет кольцевое утолщение в верхней части для фиксации воздухопроводящей трубки 4 в отверстии 19 диафрагмы 17. Пропускное отверстие 34 замедляет поток жидкости при выливании. Внутренняя втулка 23 с открытым нижним концом соединена герметично с кольцевым выступом 27, образуя при этом контрольную камеру 35, причем между внутренней стенкой выливного элемента 3 и контрольной камерой 35 образуется кольцевой зазор 36 для свободного протекания жидкости в сторону слива через выливные отверстия 25. От кольцевой площадки 30 воздухопроводящей трубки 4 в верхней части выполнен кольцевой выступ 37, который заходит в открытую полость 28 и служит для передачи жидкости с пропускного отверстия 34 в контрольную камеру 35. На верхнем конце воздухопроводящей трубки 4 зафиксирована насадка 5, размещенная внутри камеры 35. Насадка 5 выполнена с пропускным отверстием 38 и посадочным отверстием 39 с возможностью установки ее на верхний конец трубки 4. В районе отверстия 39 имеется круговая площадка 40 для направления течения потока жидкости, предотвращая попадание указанной жидкости, идущей через пропускное отверстие 34, обратно в бутылку через воздухопроводящую трубку 4. Насадка 5 воздухопроводящей трубки 4 удлиняет ее верхний конец и увеличивает надежность работы изделия. Укупорочное устройство собирается со всеми частями как один блок и может транспортироваться отдельно. Устройство работает следующим образом. При первом вскрытии укупорочного устройства путем поворота кожуха 1 против часовой стрелки наклонные пазы 8 декоративного кожуха 1 передают движение через подъемные упоры 21 выливному элементу 3, при этом упоры выходят из зафиксированного положения с усилием через фиксирующий элемент 9, начинают подъемное движение по вертикальным прорезям 16 наружной втулки 15. При этом происходит отрыв элемента 6 по ослабленному соединению 7, который остается потом на усиленной перемычке с возможностью отрыва вручную. Одновременно вертикальные выступы 22 выливного элемента 3 попадают в соответствующие пазы 10 заданной дозы в соответствии маркировкой 11 на кожухе 1, при этом происходит щелчок, например, при определении первой дозы, потом еще один щелчок при определении второй дозы. После определения необходимой дозывыливаемой жидкости бутылку наклоняют на угол= приблизительно 45, т.е. достаточный для заполнения контрольной камеры 35, при этом выливаемая жидкость разделяется на два потока. Основной поток проходит через диафрагму 17 отверстий 18 с коническим расширением, далее жидкость поступает по кольцевому зазору 36 в выливные отверстия 25. Выполнение отверстий 18 с коническим расширением позволяет свободно жидкости выливаться, отверстия сетки подобраны так, что поверхность натяжения жидкости не допускает попадание воздуха в бутылку через диафрагму 17 после того, как вылито дозированное количество жидкости, и до того, как бутылка возвращена в вертикальное положение. Управляющий поток жидкости начинает одновременно с первым потоком поступать через зазор,образованный кольцевым выступом 32 и трубкой 4, проходит через пропускное отверстие 34 и далее по трубке 4 попадает в контрольную камеру 35. Объем воздуха, равный объему отмеренной жидкости, поступает через верхнюю часть выливного отверстия 25, через каналы 31 в контрольную камеру 35, по воздухопроводящей трубке 4 и далее в бутылку. Жидкость заполняет контрольную камеру 35, достигает устья насадки 5 и запирает сквозное отверстие 26, через которое ранее проходил воздух, вытекание жидкости прекращается, а в бутылке образуется воздушная пробка. При движении выливного элемента 3 далее в сторону вскрытия внутренняя втулка 23 также двигается вверх относительно кольцевой полости 28, вследствие чего объем контрольной камеры 35 увеличивается, что дает возможность увеличивать время заполнения жидкостью указанной камеры, т.е. регулируемого потока, а также соответственно увеличивается время истечения через сетку отверстий 18 основного потока жидкости. Соотношение скоростей двух потоков всегда остается постоянным. Таким образом, второй управляющий поток регулирует подачу жидкости первого основного потока, определяя дозу выливаемой жидкости. При возвращении бутылки в вертикальное положение жидкость, находящаяся в контрольной камере 35, поступает обратно в бутылку. При дальнейшем выдвижении выливного элемента 3 в сторону вскрытия происходит полный выход внутренней втулки 23 из кольцевой полости 28, при этом контрольная камера 35 разгерметизируется,обеспечивая свободный доступ воздуха внутрь, что дает возможность полного слива жидкости без дозирования, совмещая два потока. Предлагаемое изобретение позволит расширить технологические возможности укупорочного устройства с возможностью обеспечения более точной выдачи нескольких доз жидкости заданного объема с совмещением открытого слива жидкости, с обеспечением средств индикации вскрытия. При этом имеются широкие возможности нанесения на декоративный кожух средств идентификации, логотипов,имеющих надписи в виде слов, букв или символов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство для дозированной подачи жидкости, содержащее посадочный корпус со средствами фиксации на бутылке, воздухопроводящую трубку, расположенную вдоль оси посадочного корпуса, выливной элемент, установленный в посадочном корпусе, контрольную камеру, образованную между выливным элементом и воздухопроводящей трубкой, отличающееся тем, что устройство дополнительно содержит декоративный кожух с отрывным элементом, выполненным на торцевой поверхности, средство выдвижения выливного элемента относительно декоративного кожуха, а также средство с режимами фиксированного дозирования жидкости с заданным объемом и свободного выливания в зависимости от выдвижения выливного элемента при вращательном движении декоративного кожуха после первого вскрытия. 2. Укупорочное устройство по п.1, отличающееся тем, что средство выдвижения выливного элемента выполнено в виде подъемных упоров, диаметрально расположенных на боковой поверхности указанного выливного элемента, с возможностью взаимодействия с наклонными пазами, выполненными на внутренней поверхности декоративного кожуха, а также с вертикальными прорезями, выполненными на наружной стенке посадочного корпуса. 3. Укупорочное устройство по п.1, отличающееся тем, что средство фиксированного дозирования жидкости выполнено в виде вертикальных выступов, выполненных на наружной поверхности выливного элемента, взаимодействующих с фиксирующими пазами, выполненными на торцевой поверхности декоративного кожуха. 4. Укупорочное устройство по п.1, отличающееся тем, что посадочный корпус содержит закрепленную в нем диафрагму с отверстиями, которые имеют коническое расширение сверху и образуют сетку,при этом диафрагма имеет центральное отверстие, в котором установлена воздухопроводящая трубка. 5. Укупорочное устройство по п.1, отличающееся тем, что воздухопроводящая трубка выполнена со сквозным отверстием для подачи воздуха из контрольной камеры в бутылку, а также имеет в верхней части кольцевой выступ, соединенный с кольцевым выступом внутренней втулки выливного элемента, с возможностью образования контрольной камеры.
