Способ и комплекс по переработке битумосодержащих отходов мягких кровельных материалов

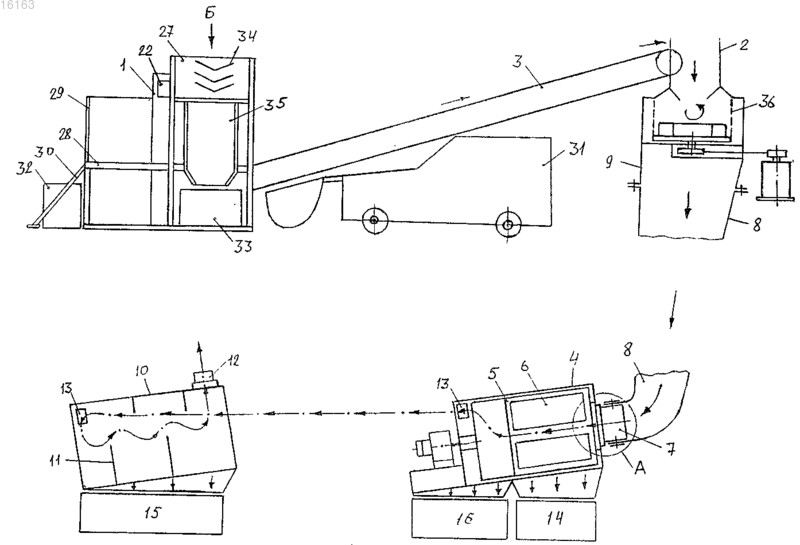

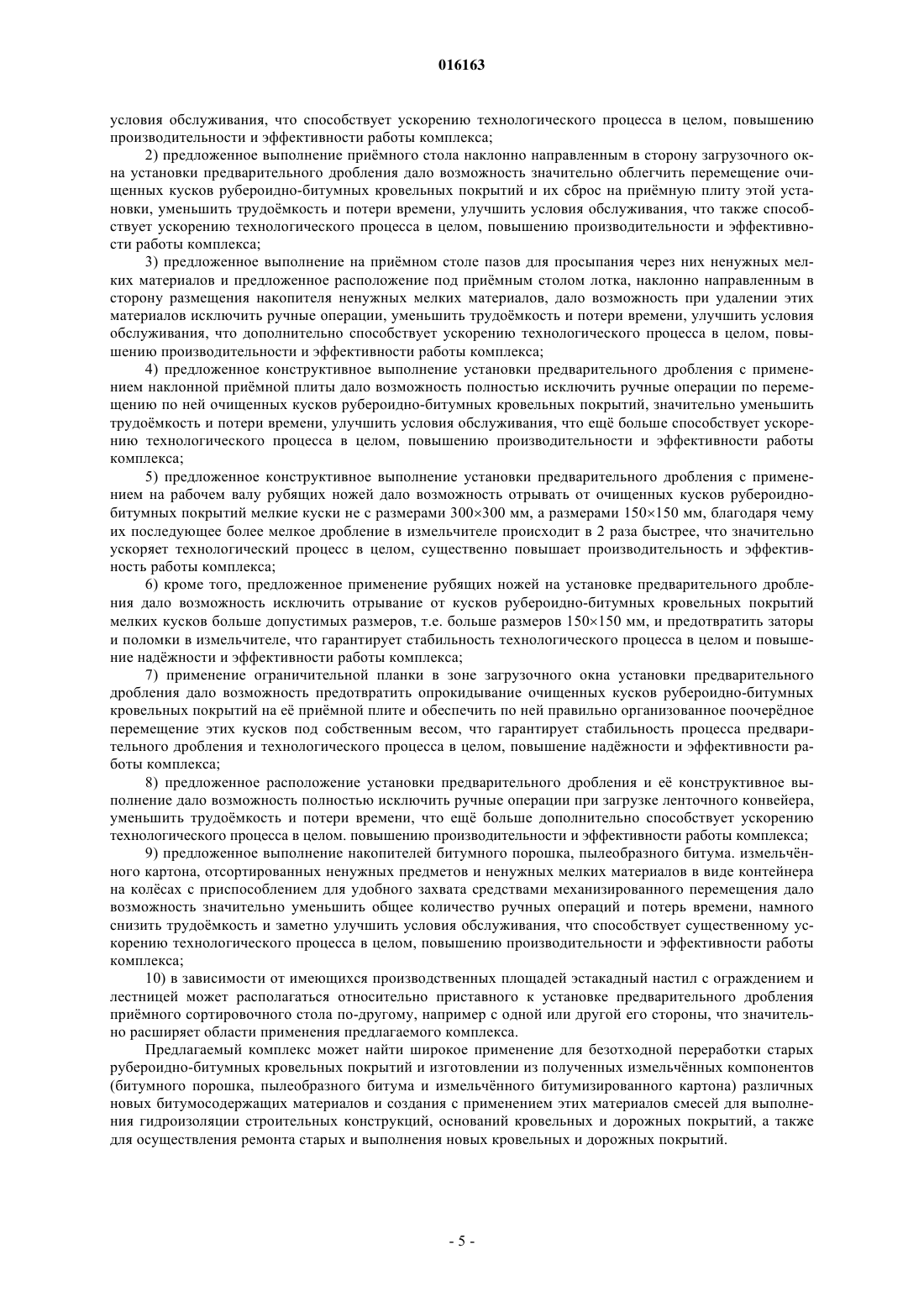

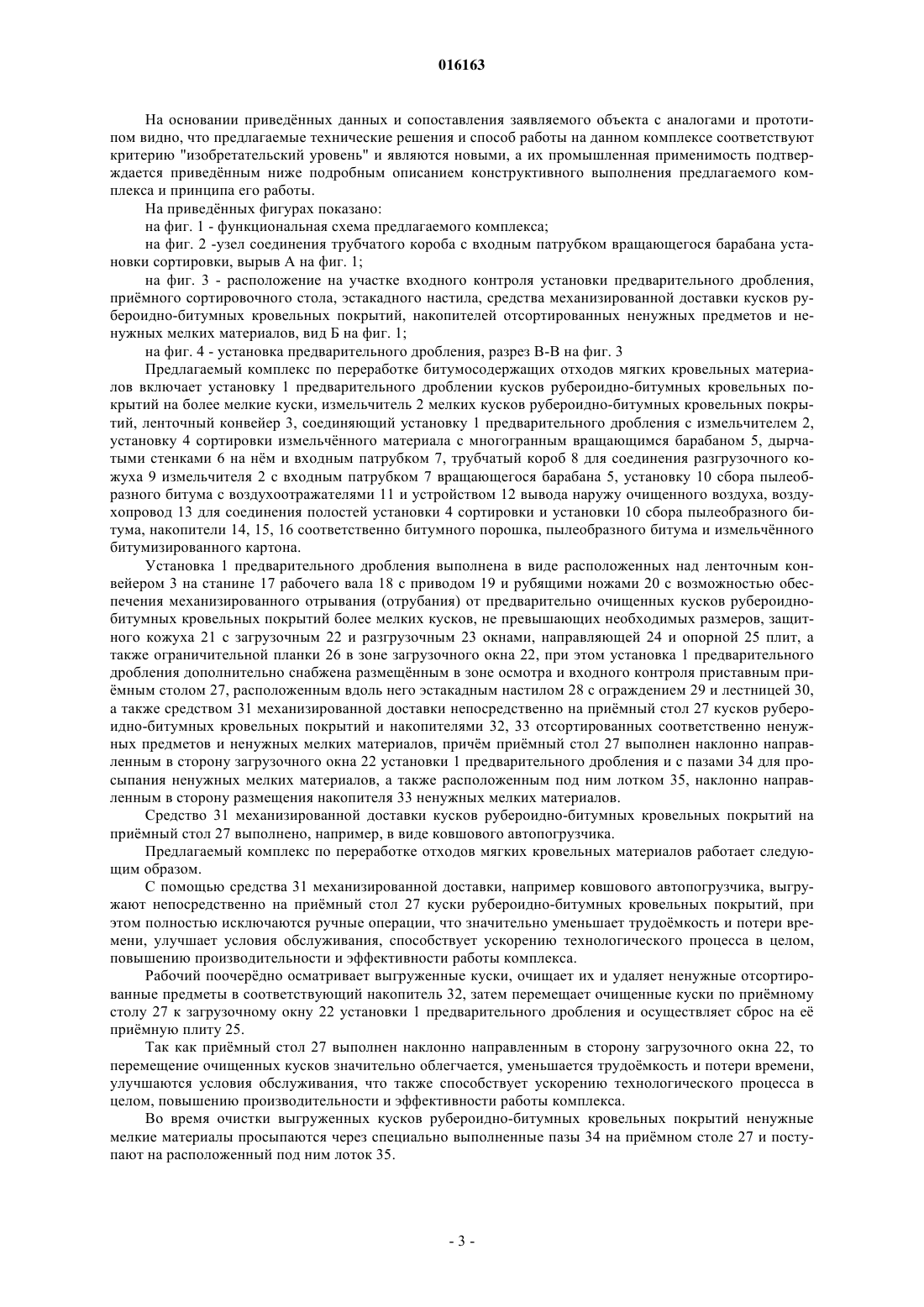

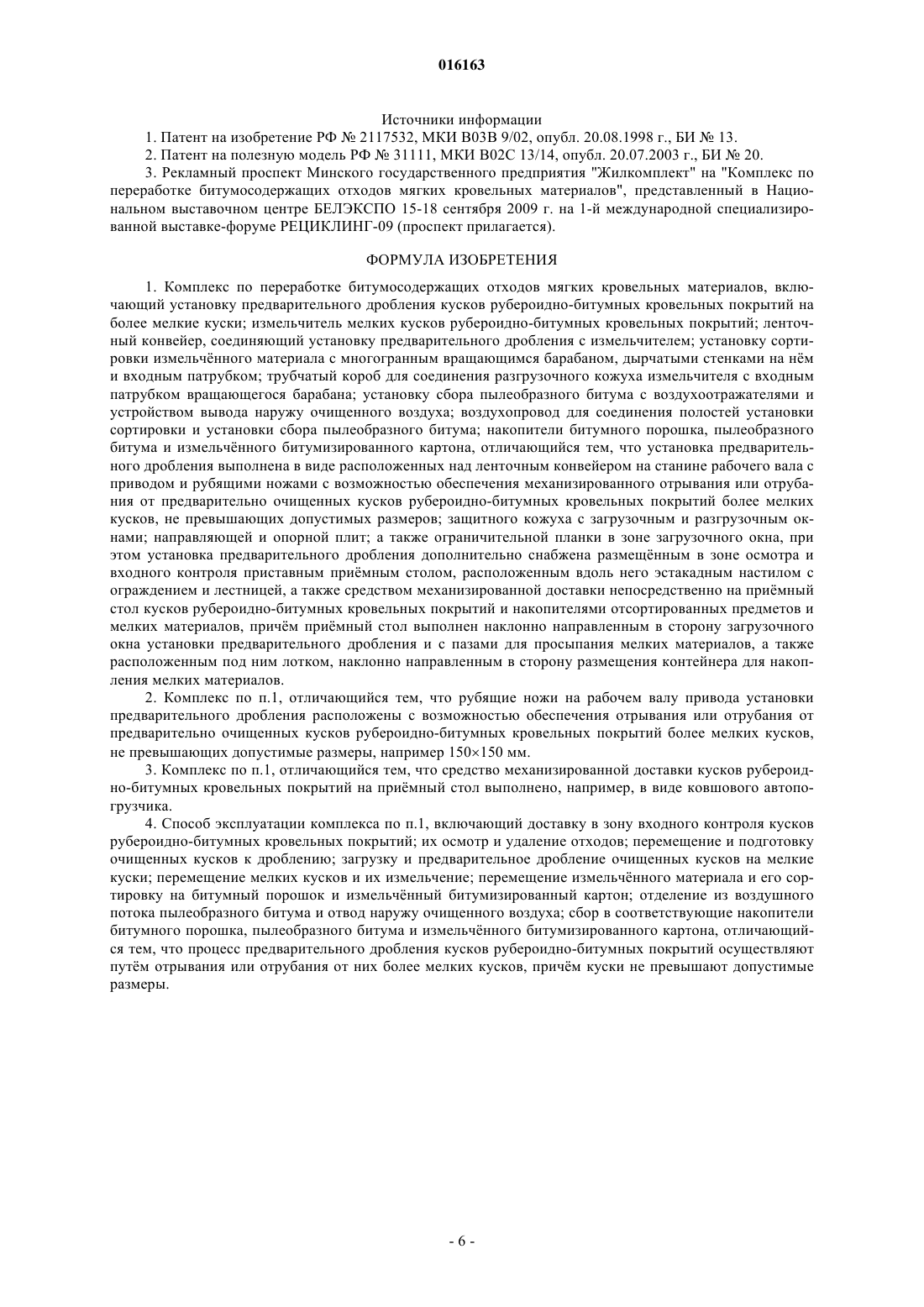

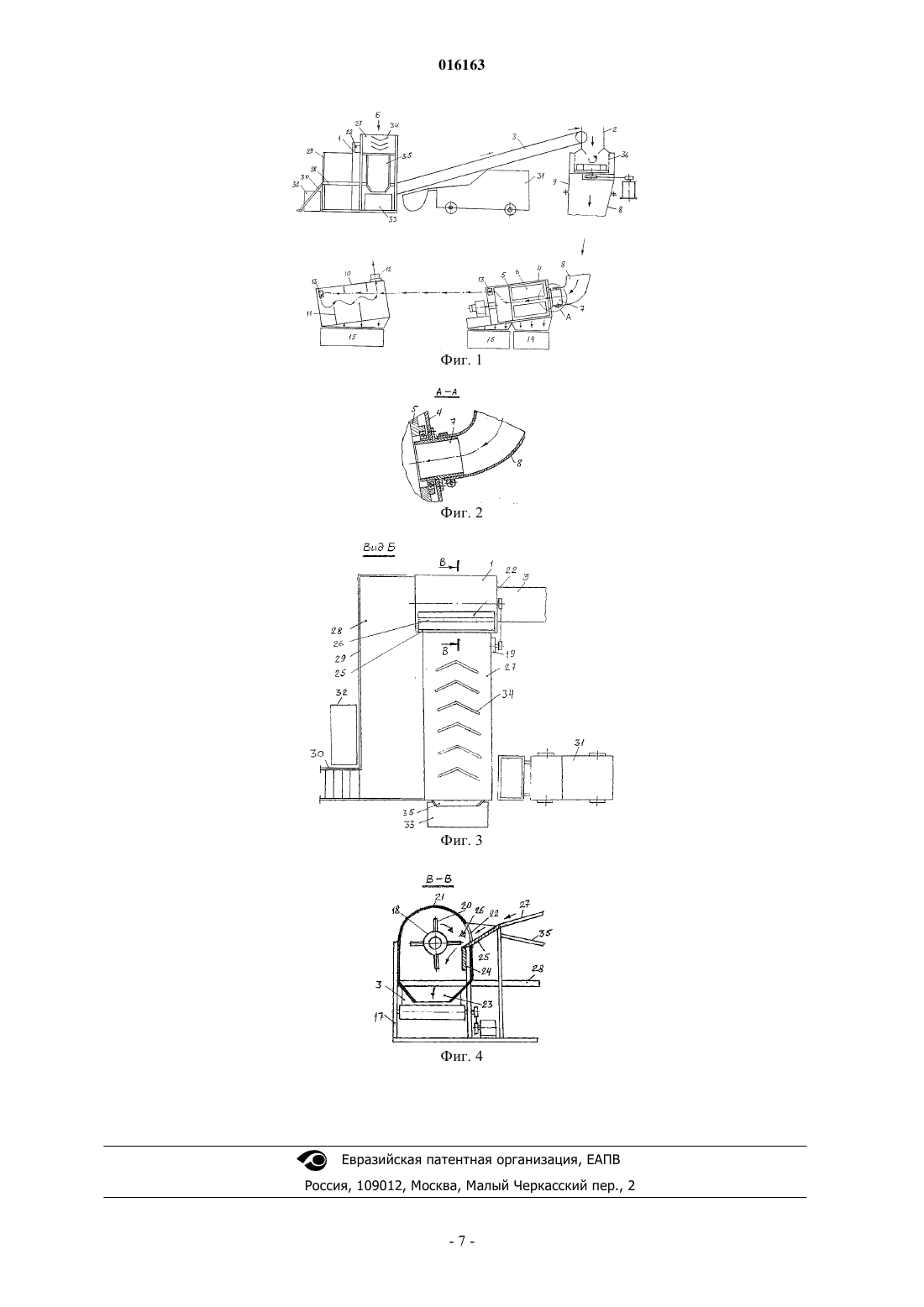

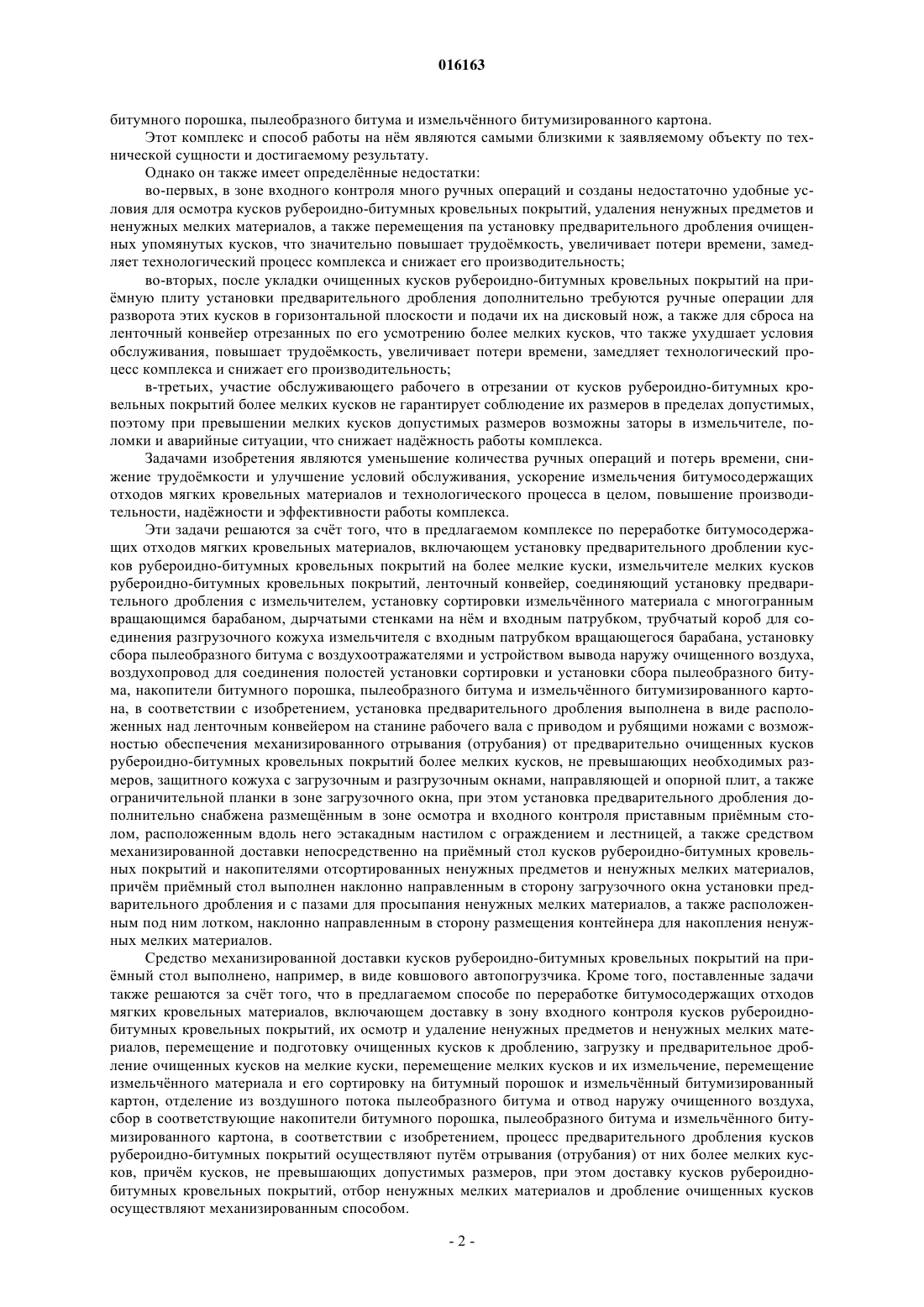

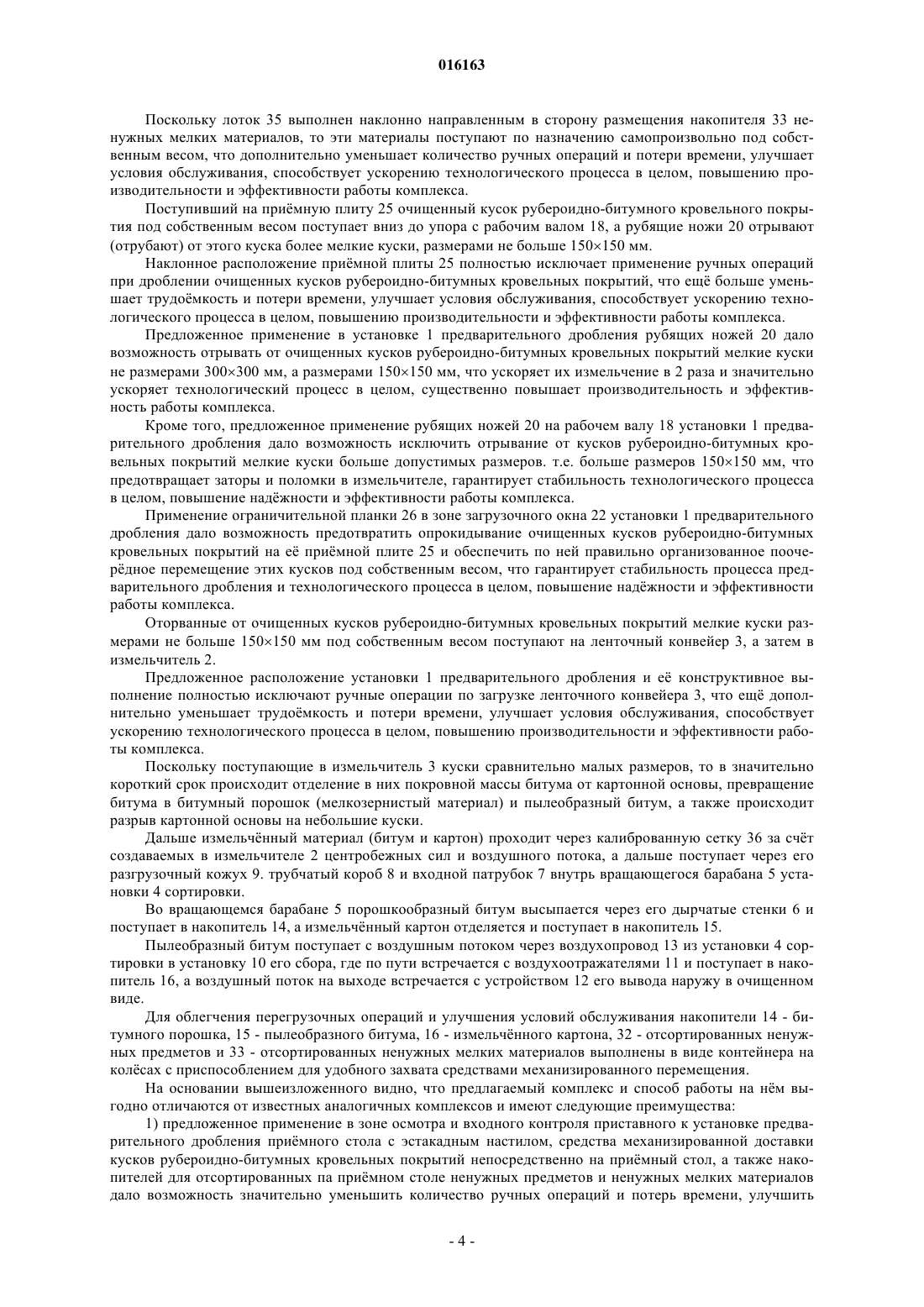

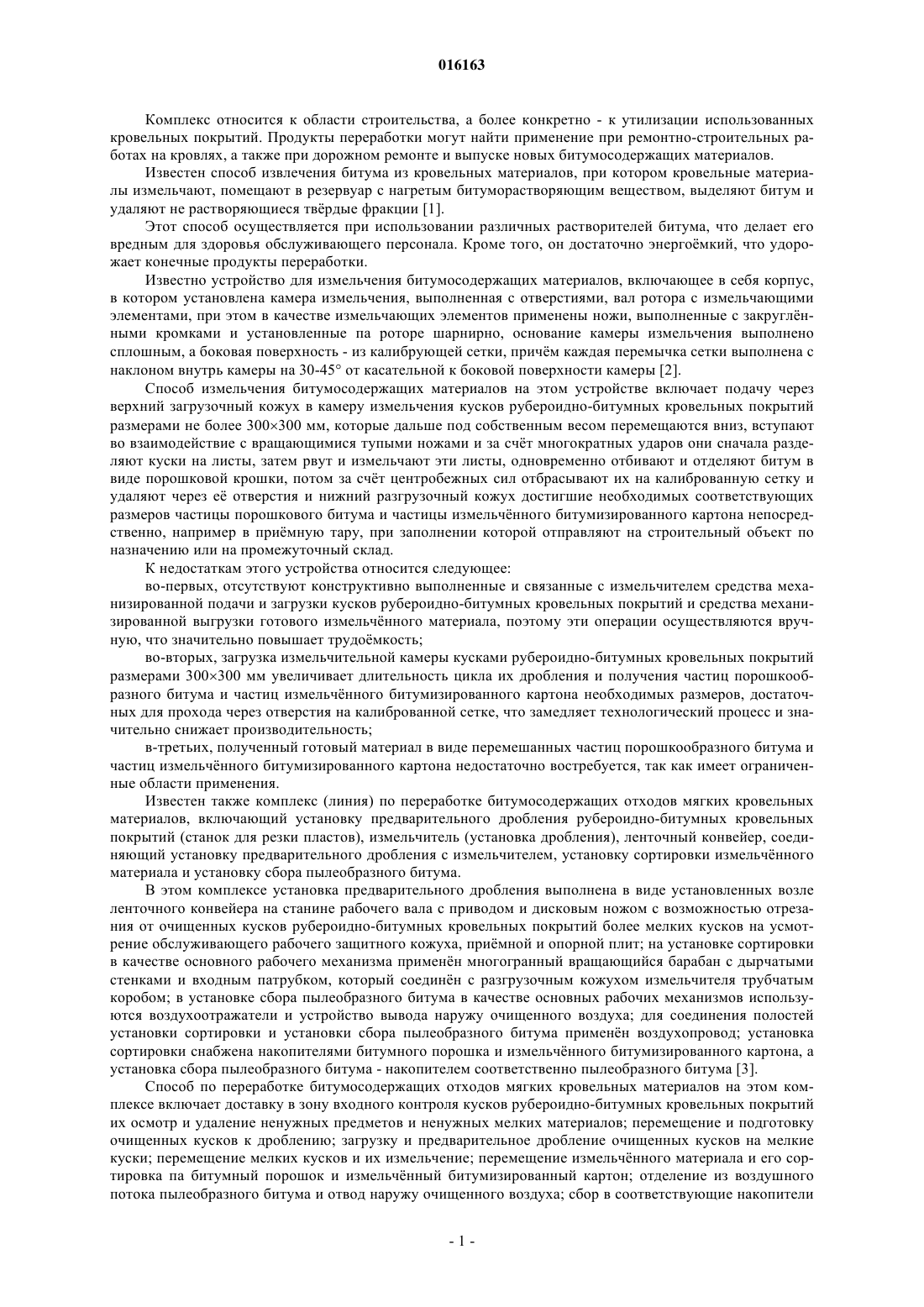

СПОСОБ И КОМПЛЕКС ПО ПЕРЕРАБОТКЕ БИТУМОСОДЕРЖАЩИХ ОТХОДОВ МЯГКИХ КРОВЕЛЬНЫХ МАТЕРИАЛОВ Сакович Михаил Петрович, Полойко Владимир Фдорович (BY) Гацко А.Н. (BY) Изобретение относится к области строительства, а именно к утилизации используемых кровельных покрытий, компоненты переработки которых могут найти применение при ремонтно-строительных работах на кровлях, а также при дорожном ремонте и выпуске новых битумосодержащих материалов. Комплекс по переработке битумосодержащих отходов мягких кровельных материалов, включающий установку предварительного дробления кусков рубероидно-битумных кровельных покрытий на более мелкие куски; измельчитель мелких кусков рубероидно-битумных кровельных покрытий; ленточный конвейер, соединяющий установку предварительного дробления с измельчителем; установку сортировки измельчнного материала с многогранным вращающимся барабаном, дырчатыми стенками на нм и входным патрубком; трубчатый короб для соединения разгрузочного кожуха измельчителя с входным патрубком вращающегося барабана; установку сбора пылеобразного битума с воздухоотражателями и устройством вывода наружу очищенного воздуха; воздухопровод для соединения полостей установки сортировки и установки сбора пылеобразного битума; накопители битумного порошка, пылеобразного битума и измельчнного битумизированного картона. Новым является то, что установка предварительного дробления выполнена в виде расположенных над ленточным конвейером на станине рабочего вала с приводом и рубящими ножами с возможностью обеспечения механизированного отрывания (отрубания) от предварительно очищенных кусков рубероидно-битумных кровельных покрытий более мелких кусков,не превышающих необходимых размеров, защитного кожуха с загрузочным и разгрузочным окнами,направляющей и опорной плит, а также ограничительной планки в зоне загрузочного окна, при этом установка предварительного дробления дополнительно снабжена расположенным в зоне осмотра и входного контроля приставным примным столом, расположенным вдоль него эстакадным настилом с ограждением и лестницей, а также средством механизированной доставки непосредственно на примный стол кусков рубероидно-битумных кровельных покрытий, накопителями отсортированных ненужных предметов и ненужных мелких материалов, причм примный стол выполнен наклонно направленным в сторону загрузочного окна установки предварительного дробления и с пазами для просыпания ненужных мелких материалов, а также расположенным под ним лотком, наклонно направленным в сторону размещения контейнера для накопления ненужных мелких материалов. Средство механизированной доставки кусков рубероидно-битумных кровельных покрытий на примный стол выполнено, например, в виде ковшового автопогрузчика. Предложенные усовершенствования позволяют уменьшить количество ручных операций и потерь времени, снизить трудомкость и улучшить условия обслуживания, ускорить процесс измельчения битумных кровельных материалов, повысить производительность, наджность и эффективность работы комплекса. 016163 Комплекс относится к области строительства, а более конкретно - к утилизации использованных кровельных покрытий. Продукты переработки могут найти применение при ремонтно-строительных работах на кровлях, а также при дорожном ремонте и выпуске новых битумосодержащих материалов. Известен способ извлечения битума из кровельных материалов, при котором кровельные материалы измельчают, помещают в резервуар с нагретым битуморастворяющим веществом, выделяют битум и удаляют не растворяющиеся тврдые фракции [1]. Этот способ осуществляется при использовании различных растворителей битума, что делает его вредным для здоровья обслуживающего персонала. Кроме того, он достаточно энергомкий, что удорожает конечные продукты переработки. Известно устройство для измельчения битумосодержащих материалов, включающее в себя корпус,в котором установлена камера измельчения, выполненная с отверстиями, вал ротора с измельчающими элементами, при этом в качестве измельчающих элементов применены ножи, выполненные с закруглнными кромками и установленные па роторе шарнирно, основание камеры измельчения выполнено сплошным, а боковая поверхность - из калибрующей сетки, причм каждая перемычка сетки выполнена с наклоном внутрь камеры на 30-45 от касательной к боковой поверхности камеры [2]. Способ измельчения битумосодержащих материалов на этом устройстве включает подачу через верхний загрузочный кожух в камеру измельчения кусков рубероидно-битумных кровельных покрытий размерами не более 300300 мм, которые дальше под собственным весом перемещаются вниз, вступают во взаимодействие с вращающимися тупыми ножами и за счт многократных ударов они сначала разделяют куски на листы, затем рвут и измельчают эти листы, одновременно отбивают и отделяют битум в виде порошковой крошки, потом за счт центробежных сил отбрасывают их на калиброванную сетку и удаляют через е отверстия и нижний разгрузочный кожух достигшие необходимых соответствующих размеров частицы порошкового битума и частицы измельчнного битумизированного картона непосредственно, например в примную тару, при заполнении которой отправляют на строительный объект по назначению или на промежуточный склад. К недостаткам этого устройства относится следующее: во-первых, отсутствуют конструктивно выполненные и связанные с измельчителем средства механизированной подачи и загрузки кусков рубероидно-битумных кровельных покрытий и средства механизированной выгрузки готового измельчнного материала, поэтому эти операции осуществляются вручную, что значительно повышает трудомкость; во-вторых, загрузка измельчительной камеры кусками рубероидно-битумных кровельных покрытий размерами 300300 мм увеличивает длительность цикла их дробления и получения частиц порошкообразного битума и частиц измельчнного битумизированного картона необходимых размеров, достаточных для прохода через отверстия на калиброванной сетке, что замедляет технологический процесс и значительно снижает производительность; в-третьих, полученный готовый материал в виде перемешанных частиц порошкообразного битума и частиц измельчнного битумизированного картона недостаточно востребуется, так как имеет ограниченные области применения. Известен также комплекс (линия) по переработке битумосодержащих отходов мягких кровельных материалов, включающий установку предварительного дробления рубероидно-битумных кровельных покрытий (станок для резки пластов), измельчитель (установка дробления), ленточный конвейер, соединяющий установку предварительного дробления с измельчителем, установку сортировки измельчнного материала и установку сбора пылеобразного битума. В этом комплексе установка предварительного дробления выполнена в виде установленных возле ленточного конвейера на станине рабочего вала с приводом и дисковым ножом с возможностью отрезания от очищенных кусков рубероидно-битумных кровельных покрытий более мелких кусков на усмотрение обслуживающего рабочего защитного кожуха, примной и опорной плит; на установке сортировки в качестве основного рабочего механизма применн многогранный вращающийся барабан с дырчатыми стенками и входным патрубком, который соединн с разгрузочным кожухом измельчителя трубчатым коробом; в установке сбора пылеобразного битума в качестве основных рабочих механизмов используются воздухоотражатели и устройство вывода наружу очищенного воздуха; для соединения полостей установки сортировки и установки сбора пылеобразного битума применн воздухопровод; установка сортировки снабжена накопителями битумного порошка и измельчнного битумизированного картона, а установка сбора пылеобразного битума - накопителем соответственно пылеобразного битума [3]. Способ по переработке битумосодержащих отходов мягких кровельных материалов на этом комплексе включает доставку в зону входного контроля кусков рубероидно-битумных кровельных покрытий их осмотр и удаление ненужных предметов и ненужных мелких материалов; перемещение и подготовку очищенных кусков к дроблению; загрузку и предварительное дробление очищенных кусков на мелкие куски; перемещение мелких кусков и их измельчение; перемещение измельчнного материала и его сортировка па битумный порошок и измельчнный битумизированный картон; отделение из воздушного потока пылеобразного битума и отвод наружу очищенного воздуха; сбор в соответствующие накопители-1 016163 битумного порошка, пылеобразного битума и измельчнного битумизированного картона. Этот комплекс и способ работы на нм являются самыми близкими к заявляемому объекту по технической сущности и достигаемому результату. Однако он также имеет определнные недостатки: во-первых, в зоне входного контроля много ручных операций и созданы недостаточно удобные условия для осмотра кусков рубероидно-битумных кровельных покрытий, удаления ненужных предметов и ненужных мелких материалов, а также перемещения па установку предварительного дробления очищенных упомянутых кусков, что значительно повышает трудомкость, увеличивает потери времени, замедляет технологический процесс комплекса и снижает его производительность; во-вторых, после укладки очищенных кусков рубероидно-битумных кровельных покрытий на примную плиту установки предварительного дробления дополнительно требуются ручные операции для разворота этих кусков в горизонтальной плоскости и подачи их на дисковый нож, а также для сброса на ленточный конвейер отрезанных по его усмотрению более мелких кусков, что также ухудшает условия обслуживания, повышает трудомкость, увеличивает потери времени, замедляет технологический процесс комплекса и снижает его производительность; в-третьих, участие обслуживающего рабочего в отрезании от кусков рубероидно-битумных кровельных покрытий более мелких кусков не гарантирует соблюдение их размеров в пределах допустимых,поэтому при превышении мелких кусков допустимых размеров возможны заторы в измельчителе, поломки и аварийные ситуации, что снижает наджность работы комплекса. Задачами изобретения являются уменьшение количества ручных операций и потерь времени, снижение трудомкости и улучшение условий обслуживания, ускорение измельчения битумосодержащих отходов мягких кровельных материалов и технологического процесса в целом, повышение производительности, наджности и эффективности работы комплекса. Эти задачи решаются за счт того, что в предлагаемом комплексе по переработке битумосодержащих отходов мягких кровельных материалов, включающем установку предварительного дроблении кусков рубероидно-битумных кровельных покрытий на более мелкие куски, измельчителе мелких кусков рубероидно-битумных кровельных покрытий, ленточный конвейер, соединяющий установку предварительного дробления с измельчителем, установку сортировки измельчнного материала с многогранным вращающимся барабаном, дырчатыми стенками на нм и входным патрубком, трубчатый короб для соединения разгрузочного кожуха измельчителя с входным патрубком вращающегося барабана, установку сбора пылеобразного битума с воздухоотражателями и устройством вывода наружу очищенного воздуха,воздухопровод для соединения полостей установки сортировки и установки сбора пылеобразного битума, накопители битумного порошка, пылеобразного битума и измельчнного битумизированного картона, в соответствии с изобретением, установка предварительного дробления выполнена в виде расположенных над ленточным конвейером на станине рабочего вала с приводом и рубящими ножами с возможностью обеспечения механизированного отрывания (отрубания) от предварительно очищенных кусков рубероидно-битумных кровельных покрытий более мелких кусков, не превышающих необходимых размеров, защитного кожуха с загрузочным и разгрузочным окнами, направляющей и опорной плит, а также ограничительной планки в зоне загрузочного окна, при этом установка предварительного дробления дополнительно снабжена размещнным в зоне осмотра и входного контроля приставным примным столом, расположенным вдоль него эстакадным настилом с ограждением и лестницей, а также средством механизированной доставки непосредственно на примный стол кусков рубероидно-битумных кровельных покрытий и накопителями отсортированных ненужных предметов и ненужных мелких материалов,причм примный стол выполнен наклонно направленным в сторону загрузочного окна установки предварительного дробления и с пазами для просыпания ненужных мелких материалов, а также расположенным под ним лотком, наклонно направленным в сторону размещения контейнера для накопления ненужных мелких материалов. Средство механизированной доставки кусков рубероидно-битумных кровельных покрытий на примный стол выполнено, например, в виде ковшового автопогрузчика. Кроме того, поставленные задачи также решаются за счт того, что в предлагаемом способе по переработке битумосодержащих отходов мягких кровельных материалов, включающем доставку в зону входного контроля кусков рубероиднобитумных кровельных покрытий, их осмотр и удаление ненужных предметов и ненужных мелких материалов, перемещение и подготовку очищенных кусков к дроблению, загрузку и предварительное дробление очищенных кусков на мелкие куски, перемещение мелких кусков и их измельчение, перемещение измельчнного материала и его сортировку на битумный порошок и измельчнный битумизированный картон, отделение из воздушного потока пылеобразного битума и отвод наружу очищенного воздуха,сбор в соответствующие накопители битумного порошка, пылеобразного битума и измельчнного битумизированного картона, в соответствии с изобретением, процесс предварительного дробления кусков рубероидно-битумных покрытий осуществляют путм отрывания (отрубания) от них более мелких кусков, причм кусков, не превышающих допустимых размеров, при этом доставку кусков рубероиднобитумных кровельных покрытий, отбор ненужных мелких материалов и дробление очищенных кусков осуществляют механизированным способом.-2 016163 На основании приведнных данных и сопоставления заявляемого объекта с аналогами и прототипом видно, что предлагаемые технические решения и способ работы на данном комплексе соответствуют критерию "изобретательский уровень" и являются новыми, а их промышленная применимость подтверждается приведнным ниже подробным описанием конструктивного выполнения предлагаемого комплекса и принципа его работы. На приведнных фигурах показано: на фиг. 1 - функциональная схема предлагаемого комплекса; на фиг. 2 -узел соединения трубчатого короба с входным патрубком вращающегося барабана установки сортировки, вырыв А на фиг. 1; на фиг. 3 - расположение на участке входного контроля установки предварительного дробления,примного сортировочного стола, эстакадного настила, средства механизированной доставки кусков рубероидно-битумных кровельных покрытий, накопителей отсортированных ненужных предметов и ненужных мелких материалов, вид Б на фиг. 1; на фиг. 4 - установка предварительного дробления, разрез В-В на фиг. 3 Предлагаемый комплекс по переработке битумосодержащих отходов мягких кровельных материалов включает установку 1 предварительного дроблении кусков рубероидно-битумных кровельных покрытий на более мелкие куски, измельчитель 2 мелких кусков рубероидно-битумных кровельных покрытий, ленточный конвейер 3, соединяющий установку 1 предварительного дробления с измельчителем 2,установку 4 сортировки измельчнного материала с многогранным вращающимся барабаном 5, дырчатыми стенками 6 на нм и входным патрубком 7, трубчатый короб 8 для соединения разгрузочного кожуха 9 измельчителя 2 с входным патрубком 7 вращающегося барабана 5, установку 10 сбора пылеобразного битума с воздухоотражателями 11 и устройством 12 вывода наружу очищенного воздуха, воздухопровод 13 для соединения полостей установки 4 сортировки и установки 10 сбора пылеобразного битума, накопители 14, 15, 16 соответственно битумного порошка, пылеобразного битума и измельчнного битумизированного картона. Установка 1 предварительного дробления выполнена в виде расположенных над ленточным конвейером 3 на станине 17 рабочего вала 18 с приводом 19 и рубящими ножами 20 с возможностью обеспечения механизированного отрывания (отрубания) от предварительно очищенных кусков рубероиднобитумных кровельных покрытий более мелких кусков, не превышающих необходимых размеров, защитного кожуха 21 с загрузочным 22 и разгрузочным 23 окнами, направляющей 24 и опорной 25 плит, а также ограничительной планки 26 в зоне загрузочного окна 22, при этом установка 1 предварительного дробления дополнительно снабжена размещнным в зоне осмотра и входного контроля приставным примным столом 27, расположенным вдоль него эстакадным настилом 28 с ограждением 29 и лестницей 30,а также средством 31 механизированной доставки непосредственно на примный стол 27 кусков рубероидно-битумных кровельных покрытий и накопителями 32, 33 отсортированных соответственно ненужных предметов и ненужных мелких материалов, причм примный стол 27 выполнен наклонно направленным в сторону загрузочного окна 22 установки 1 предварительного дробления и с пазами 34 для просыпания ненужных мелких материалов, а также расположенным под ним лотком 35, наклонно направленным в сторону размещения накопителя 33 ненужных мелких материалов. Средство 31 механизированной доставки кусков рубероидно-битумных кровельных покрытий на примный стол 27 выполнено, например, в виде ковшового автопогрузчика. Предлагаемый комплекс по переработке отходов мягких кровельных материалов работает следующим образом. С помощью средства 31 механизированной доставки, например ковшового автопогрузчика, выгружают непосредственно на примный стол 27 куски рубероидно-битумных кровельных покрытий, при этом полностью исключаются ручные операции, что значительно уменьшает трудомкость и потери времени, улучшает условия обслуживания, способствует ускорению технологического процесса в целом,повышению производительности и эффективности работы комплекса. Рабочий поочердно осматривает выгруженные куски, очищает их и удаляет ненужные отсортированные предметы в соответствующий накопитель 32, затем перемещает очищенные куски по примному столу 27 к загрузочному окну 22 установки 1 предварительного дробления и осуществляет сброс на е примную плиту 25. Так как примный стол 27 выполнен наклонно направленным в сторону загрузочного окна 22, то перемещение очищенных кусков значительно облегчается, уменьшается трудомкость и потери времени,улучшаются условия обслуживания, что также способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса. Во время очистки выгруженных кусков рубероидно-битумных кровельных покрытий ненужные мелкие материалы просыпаются через специально выполненные пазы 34 на примном столе 27 и поступают на расположенный под ним лоток 35.-3 016163 Поскольку лоток 35 выполнен наклонно направленным в сторону размещения накопителя 33 ненужных мелких материалов, то эти материалы поступают по назначению самопроизвольно под собственным весом, что дополнительно уменьшает количество ручных операций и потери времени, улучшает условия обслуживания, способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса. Поступивший на примную плиту 25 очищенный кусок рубероидно-битумного кровельного покрытия под собственным весом поступает вниз до упора с рабочим валом 18, а рубящие ножи 20 отрывают(отрубают) от этого куска более мелкие куски, размерами не больше 150150 мм. Наклонное расположение примной плиты 25 полностью исключает применение ручных операций при дроблении очищенных кусков рубероидно-битумных кровельных покрытий, что ещ больше уменьшает трудомкость и потери времени, улучшает условия обслуживания, способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса. Предложенное применение в установке 1 предварительного дробления рубящих ножей 20 дало возможность отрывать от очищенных кусков рубероидно-битумных кровельных покрытий мелкие куски не размерами 300300 мм, а размерами 150150 мм, что ускоряет их измельчение в 2 раза и значительно ускоряет технологический процесс в целом, существенно повышает производительность и эффективность работы комплекса. Кроме того, предложенное применение рубящих ножей 20 на рабочем валу 18 установки 1 предварительного дробления дало возможность исключить отрывание от кусков рубероидно-битумных кровельных покрытий мелкие куски больше допустимых размеров. т.е. больше размеров 150150 мм, что предотвращает заторы и поломки в измельчителе, гарантирует стабильность технологического процесса в целом, повышение наджности и эффективности работы комплекса. Применение ограничительной планки 26 в зоне загрузочного окна 22 установки 1 предварительного дробления дало возможность предотвратить опрокидывание очищенных кусков рубероидно-битумных кровельных покрытий на е примной плите 25 и обеспечить по ней правильно организованное поочердное перемещение этих кусков под собственным весом, что гарантирует стабильность процесса предварительного дробления и технологического процесса в целом, повышение наджности и эффективности работы комплекса. Оторванные от очищенных кусков рубероидно-битумных кровельных покрытий мелкие куски размерами не больше 150150 мм под собственным весом поступают на ленточный конвейер 3, а затем в измельчитель 2. Предложенное расположение установки 1 предварительного дробления и е конструктивное выполнение полностью исключают ручные операции по загрузке ленточного конвейера 3, что ещ дополнительно уменьшает трудомкость и потери времени, улучшает условия обслуживания, способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса. Поскольку поступающие в измельчитель 3 куски сравнительно малых размеров, то в значительно короткий срок происходит отделение в них покровной массы битума от картонной основы, превращение битума в битумный порошок (мелкозернистый материал) и пылеобразный битум, а также происходит разрыв картонной основы на небольшие куски. Дальше измельчнный материал (битум и картон) проходит через калиброванную сетку 36 за счт создаваемых в измельчителе 2 центробежных сил и воздушного потока, а дальше поступает через его разгрузочный кожух 9. трубчатый короб 8 и входной патрубок 7 внутрь вращающегося барабана 5 установки 4 сортировки. Во вращающемся барабане 5 порошкообразный битум высыпается через его дырчатые стенки 6 и поступает в накопитель 14, а измельчнный картон отделяется и поступает в накопитель 15. Пылеобразный битум поступает с воздушным потоком через воздухопровод 13 из установки 4 сортировки в установку 10 его сбора, где по пути встречается с воздухоотражателями 11 и поступает в накопитель 16, а воздушный поток на выходе встречается с устройством 12 его вывода наружу в очищенном виде. Для облегчения перегрузочных операций и улучшения условий обслуживания накопители 14 - битумного порошка, 15 - пылеобразного битума, 16 - измельчнного картона, 32 - отсортированных ненужных предметов и 33 - отсортированных ненужных мелких материалов выполнены в виде контейнера на колсах с приспособлением для удобного захвата средствами механизированного перемещения. На основании вышеизложенного видно, что предлагаемый комплекс и способ работы на нм выгодно отличаются от известных аналогичных комплексов и имеют следующие преимущества: 1) предложенное применение в зоне осмотра и входного контроля приставного к установке предварительного дробления примного стола с эстакадным настилом, средства механизированной доставки кусков рубероидно-битумных кровельных покрытий непосредственно на примный стол, а также накопителей для отсортированных па примном столе ненужных предметов и ненужных мелких материалов дало возможность значительно уменьшить количество ручных операций и потерь времени, улучшить-4 016163 условия обслуживания, что способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса; 2) предложенное выполнение примного стола наклонно направленным в сторону загрузочного окна установки предварительного дробления дало возможность значительно облегчить перемещение очищенных кусков рубероидно-битумных кровельных покрытий и их сброс на примную плиту этой установки, уменьшить трудомкость и потери времени, улучшить условия обслуживания, что также способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса; 3) предложенное выполнение на примном столе пазов для просыпания через них ненужных мелких материалов и предложенное расположение под примным столом лотка, наклонно направленным в сторону размещения накопителя ненужных мелких материалов, дало возможность при удалении этих материалов исключить ручные операции, уменьшить трудомкость и потери времени, улучшить условия обслуживания, что дополнительно способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса; 4) предложенное конструктивное выполнение установки предварительного дробления с применением наклонной примной плиты дало возможность полностью исключить ручные операции по перемещению по ней очищенных кусков рубероидно-битумных кровельных покрытий, значительно уменьшить трудомкость и потери времени, улучшить условия обслуживания, что ещ больше способствует ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса; 5) предложенное конструктивное выполнение установки предварительного дробления с применением на рабочем валу рубящих ножей дало возможность отрывать от очищенных кусков рубероиднобитумных покрытий мелкие куски не с размерами 300300 мм, а размерами 150150 мм, благодаря чему их последующее более мелкое дробление в измельчителе происходит в 2 раза быстрее, что значительно ускоряет технологический процесс в целом, существенно повышает производительность и эффективность работы комплекса; 6) кроме того, предложенное применение рубящих ножей на установке предварительного дробления дало возможность исключить отрывание от кусков рубероидно-битумных кровельных покрытий мелких кусков больше допустимых размеров, т.е. больше размеров 150150 мм, и предотвратить заторы и поломки в измельчителе, что гарантирует стабильность технологического процесса в целом и повышение наджности и эффективности работы комплекса; 7) применение ограничительной планки в зоне загрузочного окна установки предварительного дробления дало возможность предотвратить опрокидывание очищенных кусков рубероидно-битумных кровельных покрытий на е примной плите и обеспечить по ней правильно организованное поочердное перемещение этих кусков под собственным весом, что гарантирует стабильность процесса предварительного дробления и технологического процесса в целом, повышение наджности и эффективности работы комплекса; 8) предложенное расположение установки предварительного дробления и е конструктивное выполнение дало возможность полностью исключить ручные операции при загрузке ленточного конвейера,уменьшить трудомкость и потери времени, что ещ больше дополнительно способствует ускорению технологического процесса в целом. повышению производительности и эффективности работы комплекса; 9) предложенное выполнение накопителей битумного порошка, пылеобразного битума. измельчнного картона, отсортированных ненужных предметов и ненужных мелких материалов в виде контейнера на колсах с приспособлением для удобного захвата средствами механизированного перемещения дало возможность значительно уменьшить общее количество ручных операций и потерь времени, намного снизить трудомкость и заметно улучшить условия обслуживания, что способствует существенному ускорению технологического процесса в целом, повышению производительности и эффективности работы комплекса; 10) в зависимости от имеющихся производственных площадей эстакадный настил с ограждением и лестницей может располагаться относительно приставного к установке предварительного дробления примного сортировочного стола по-другому, например с одной или другой его стороны, что значительно расширяет области применения предлагаемого комплекса. Предлагаемый комплекс может найти широкое применение для безотходной переработки старых рубероидно-битумных кровельных покрытий и изготовлении из полученных измельчнных компонентов(битумного порошка, пылеобразного битума и измельчнного битумизированного картона) различных новых битумосодержащих материалов и создания с применением этих материалов смесей для выполнения гидроизоляции строительных конструкций, оснований кровельных и дорожных покрытий, а также для осуществления ремонта старых и выполнения новых кровельных и дорожных покрытий.-5 016163 Источники информации 1. Патент на изобретение РФ 2117532, МКИ В 03 В 9/02, опубл. 20.08.1998 г., БИ 13. 2. Патент на полезную модель РФ 31111, МКИ В 02 С 13/14, опубл. 20.07.2003 г., БИ 20. 3. Рекламный проспект Минского государственного предприятия "Жилкомплект" на "Комплекс по переработке битумосодержащих отходов мягких кровельных материалов", представленный в Национальном выставочном центре БЕЛЭКСПО 15-18 сентября 2009 г. на 1-й международной специализированной выставке-форуме РЕЦИКЛИНГ-09 (проспект прилагается). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплекс по переработке битумосодержащих отходов мягких кровельных материалов, включающий установку предварительного дробления кусков рубероидно-битумных кровельных покрытий на более мелкие куски; измельчитель мелких кусков рубероидно-битумных кровельных покрытий; ленточный конвейер, соединяющий установку предварительного дробления с измельчителем; установку сортировки измельчнного материала с многогранным вращающимся барабаном, дырчатыми стенками на нм и входным патрубком; трубчатый короб для соединения разгрузочного кожуха измельчителя с входным патрубком вращающегося барабана; установку сбора пылеобразного битума с воздухоотражателями и устройством вывода наружу очищенного воздуха; воздухопровод для соединения полостей установки сортировки и установки сбора пылеобразного битума; накопители битумного порошка, пылеобразного битума и измельчнного битумизированного картона, отличающийся тем, что установка предварительного дробления выполнена в виде расположенных над ленточным конвейером на станине рабочего вала с приводом и рубящими ножами с возможностью обеспечения механизированного отрывания или отрубания от предварительно очищенных кусков рубероидно-битумных кровельных покрытий более мелких кусков, не превышающих допустимых размеров; защитного кожуха с загрузочным и разгрузочным окнами; направляющей и опорной плит; а также ограничительной планки в зоне загрузочного окна, при этом установка предварительного дробления дополнительно снабжена размещнным в зоне осмотра и входного контроля приставным примным столом, расположенным вдоль него эстакадным настилом с ограждением и лестницей, а также средством механизированной доставки непосредственно на примный стол кусков рубероидно-битумных кровельных покрытий и накопителями отсортированных предметов и мелких материалов, причм примный стол выполнен наклонно направленным в сторону загрузочного окна установки предварительного дробления и с пазами для просыпания мелких материалов, а также расположенным под ним лотком, наклонно направленным в сторону размещения контейнера для накопления мелких материалов. 2. Комплекс по п.1, отличающийся тем, что рубящие ножи на рабочем валу привода установки предварительного дробления расположены с возможностью обеспечения отрывания или отрубания от предварительно очищенных кусков рубероидно-битумных кровельных покрытий более мелких кусков,не превышающих допустимые размеры, например 150150 мм. 3. Комплекс по п.1, отличающийся тем, что средство механизированной доставки кусков рубероидно-битумных кровельных покрытий на примный стол выполнено, например, в виде ковшового автопогрузчика. 4. Способ эксплуатации комплекса по п.1, включающий доставку в зону входного контроля кусков рубероидно-битумных кровельных покрытий; их осмотр и удаление отходов; перемещение и подготовку очищенных кусков к дроблению; загрузку и предварительное дробление очищенных кусков на мелкие куски; перемещение мелких кусков и их измельчение; перемещение измельчнного материала и его сортировку на битумный порошок и измельчнный битумизированный картон; отделение из воздушного потока пылеобразного битума и отвод наружу очищенного воздуха; сбор в соответствующие накопители битумного порошка, пылеобразного битума и измельчнного битумизированного картона, отличающийся тем, что процесс предварительного дробления кусков рубероидно-битумных покрытий осуществляют путм отрывания или отрубания от них более мелких кусков, причм куски не превышают допустимые размеры.
