Строительный элемент для сборки несущего изолирующего перекрытия и способ сборки перекрытия

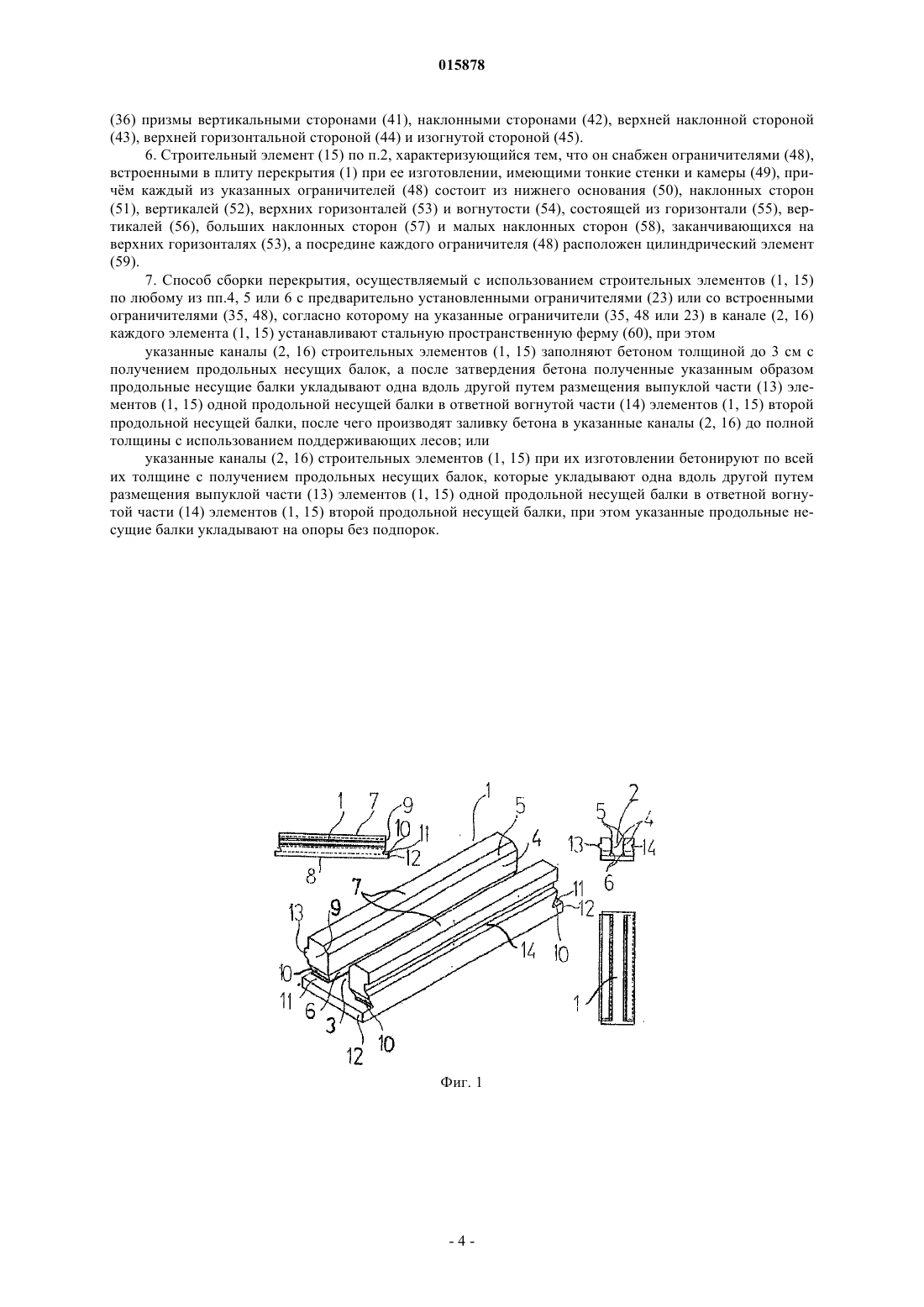

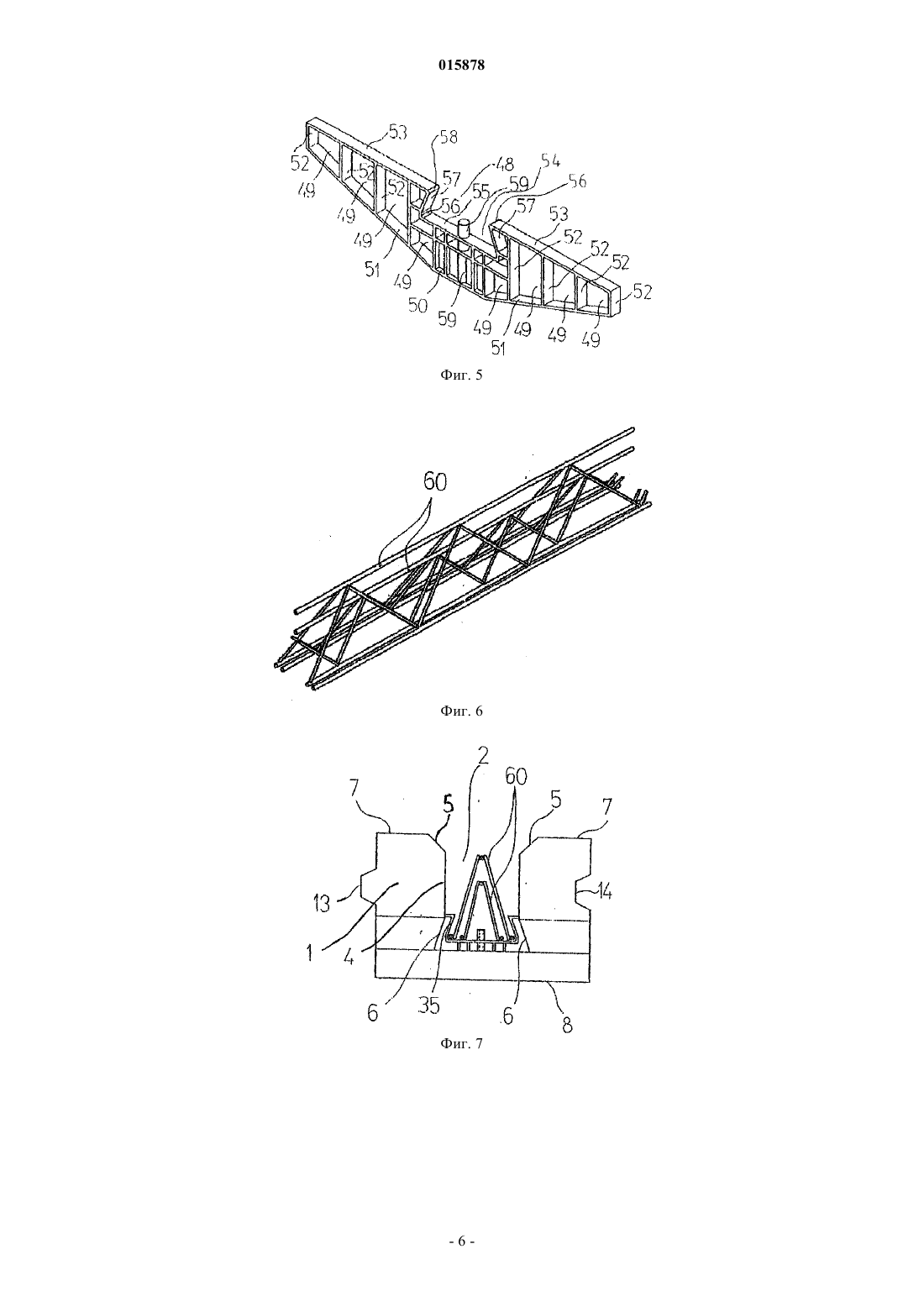

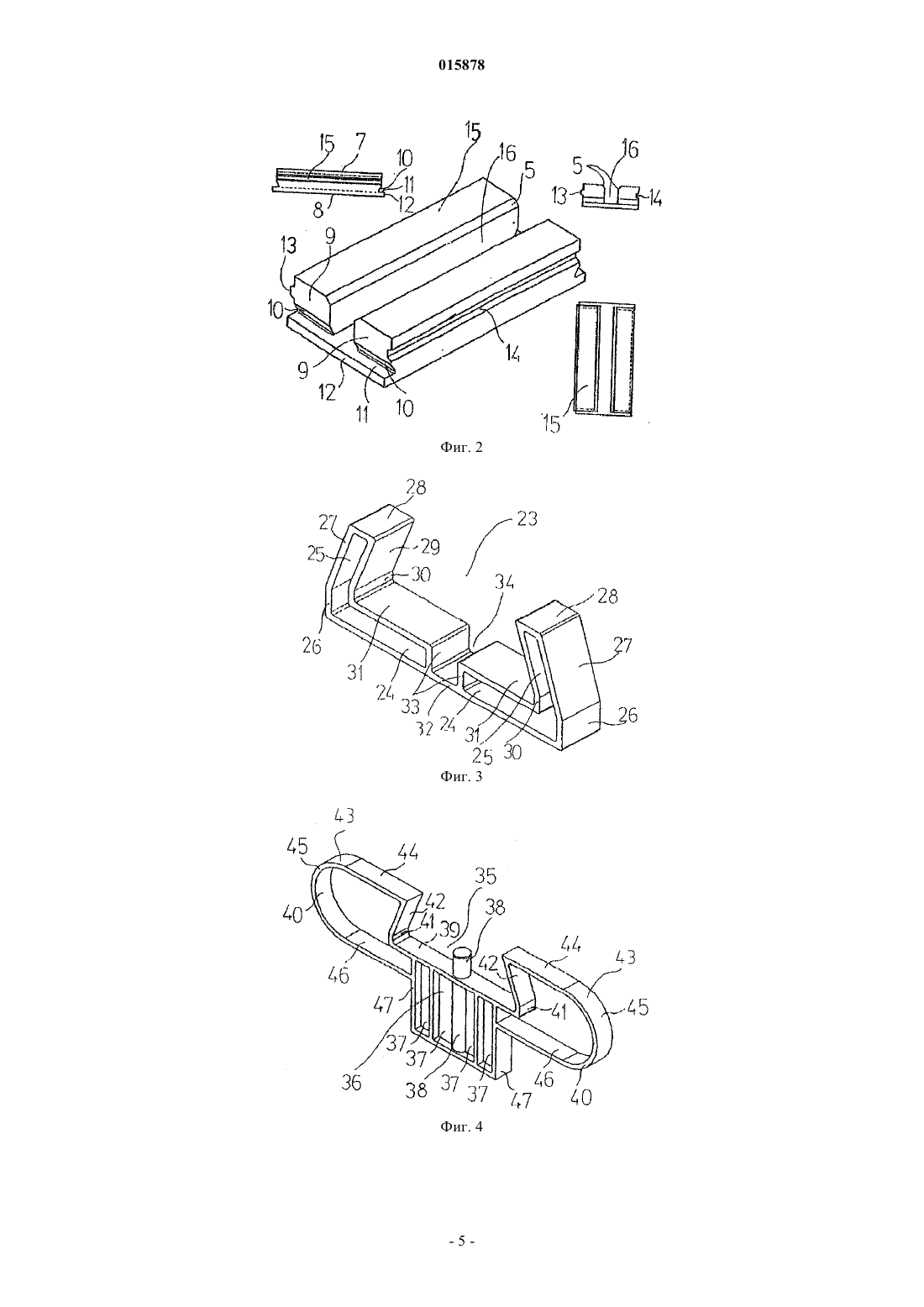

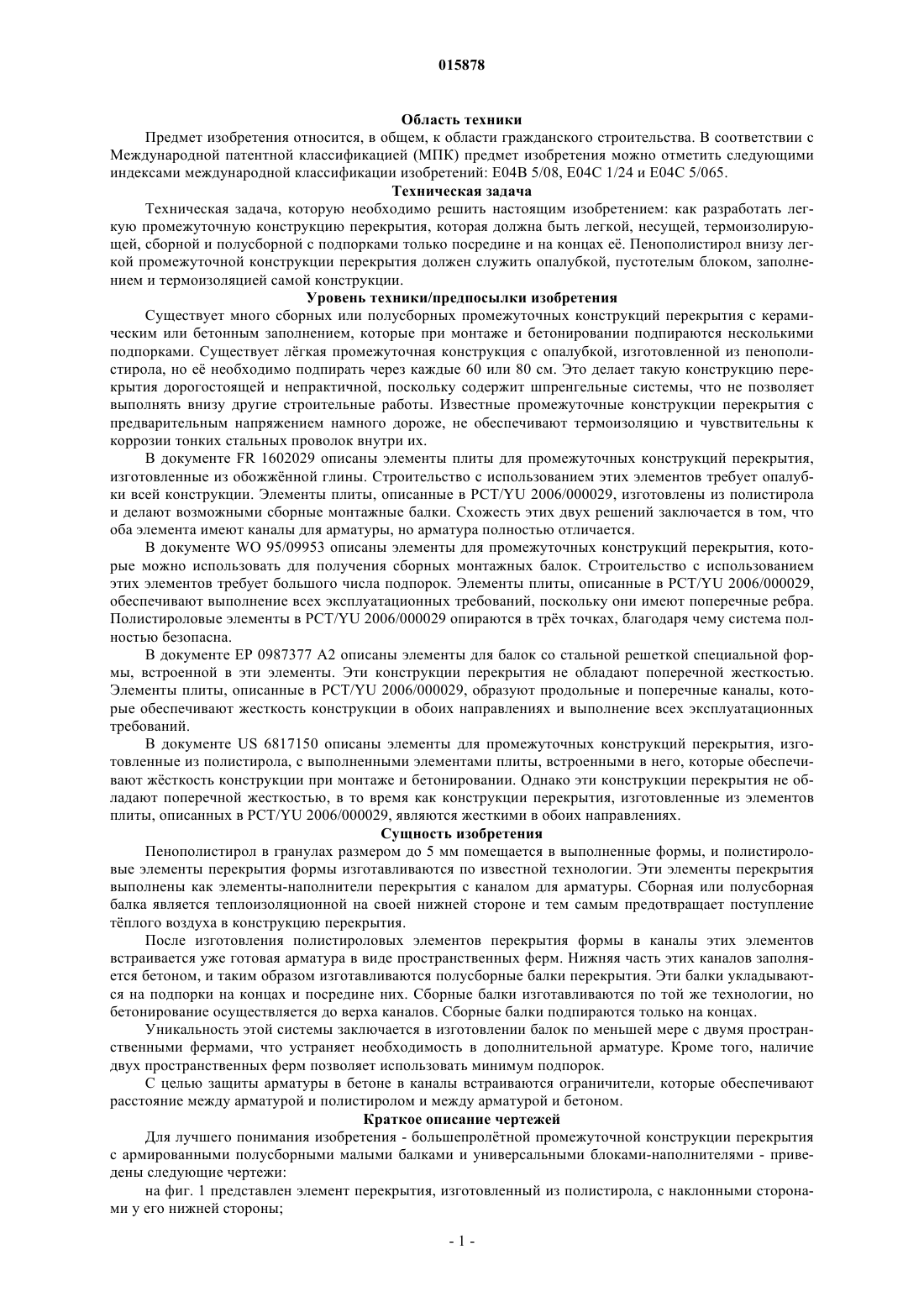

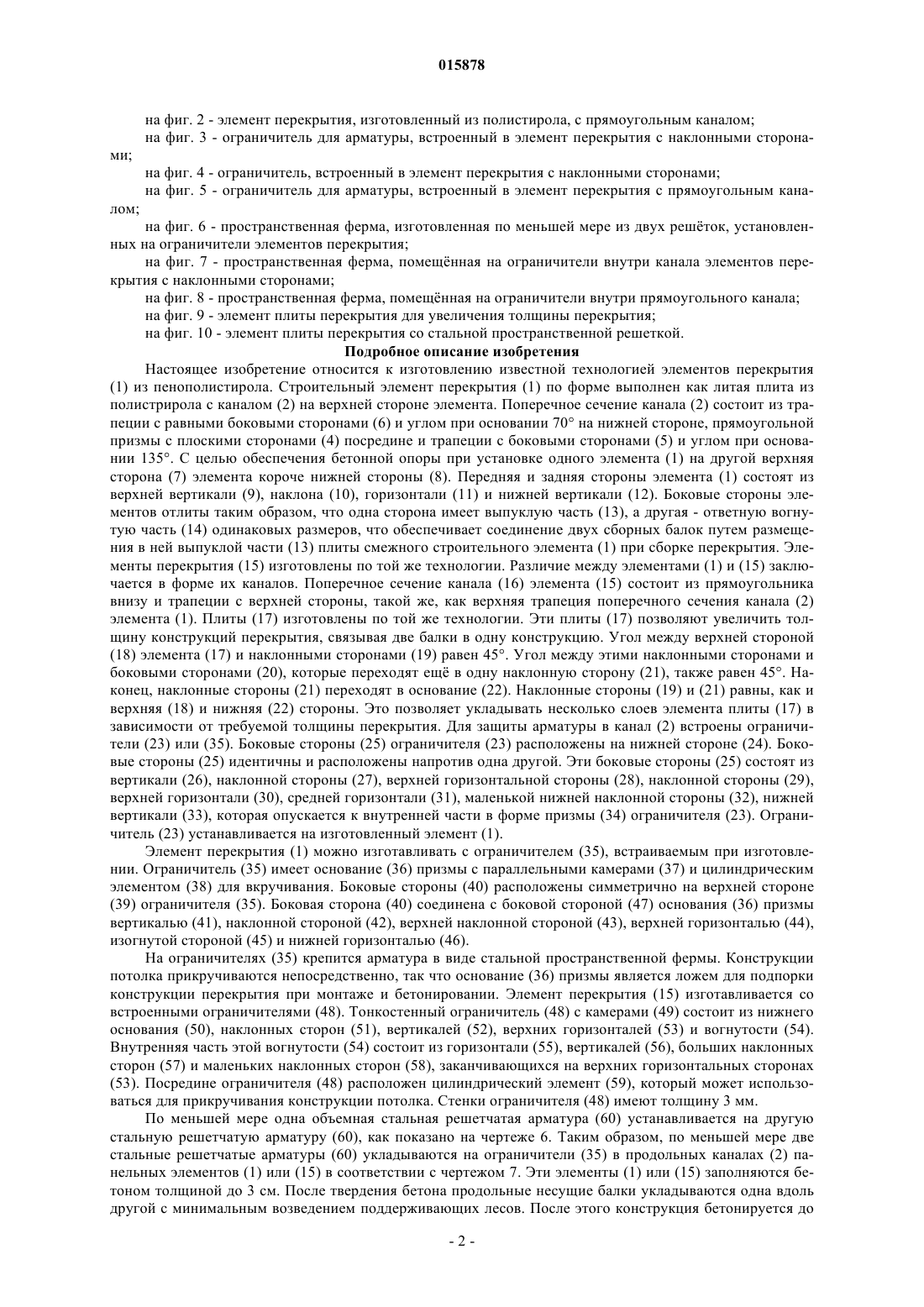

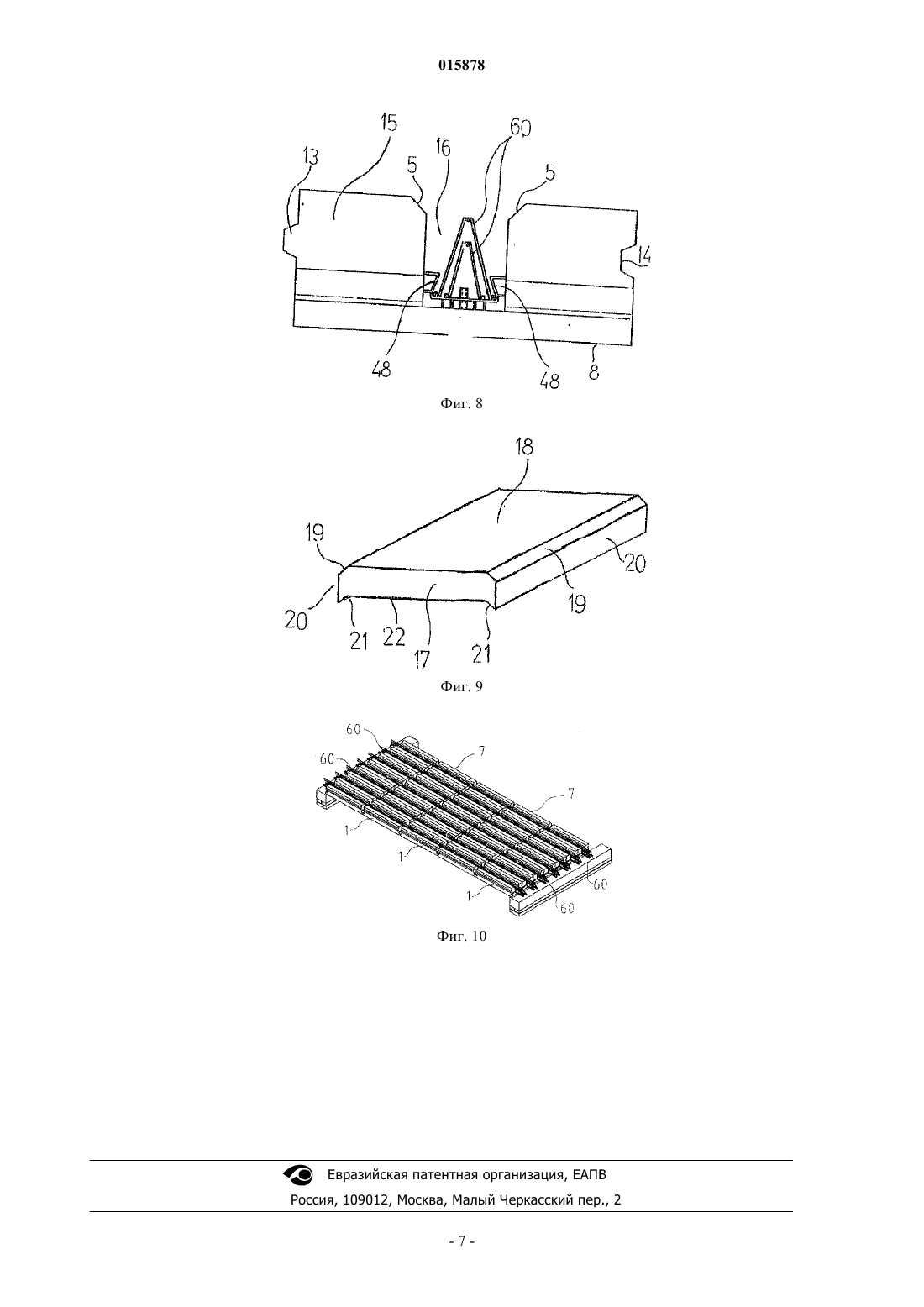

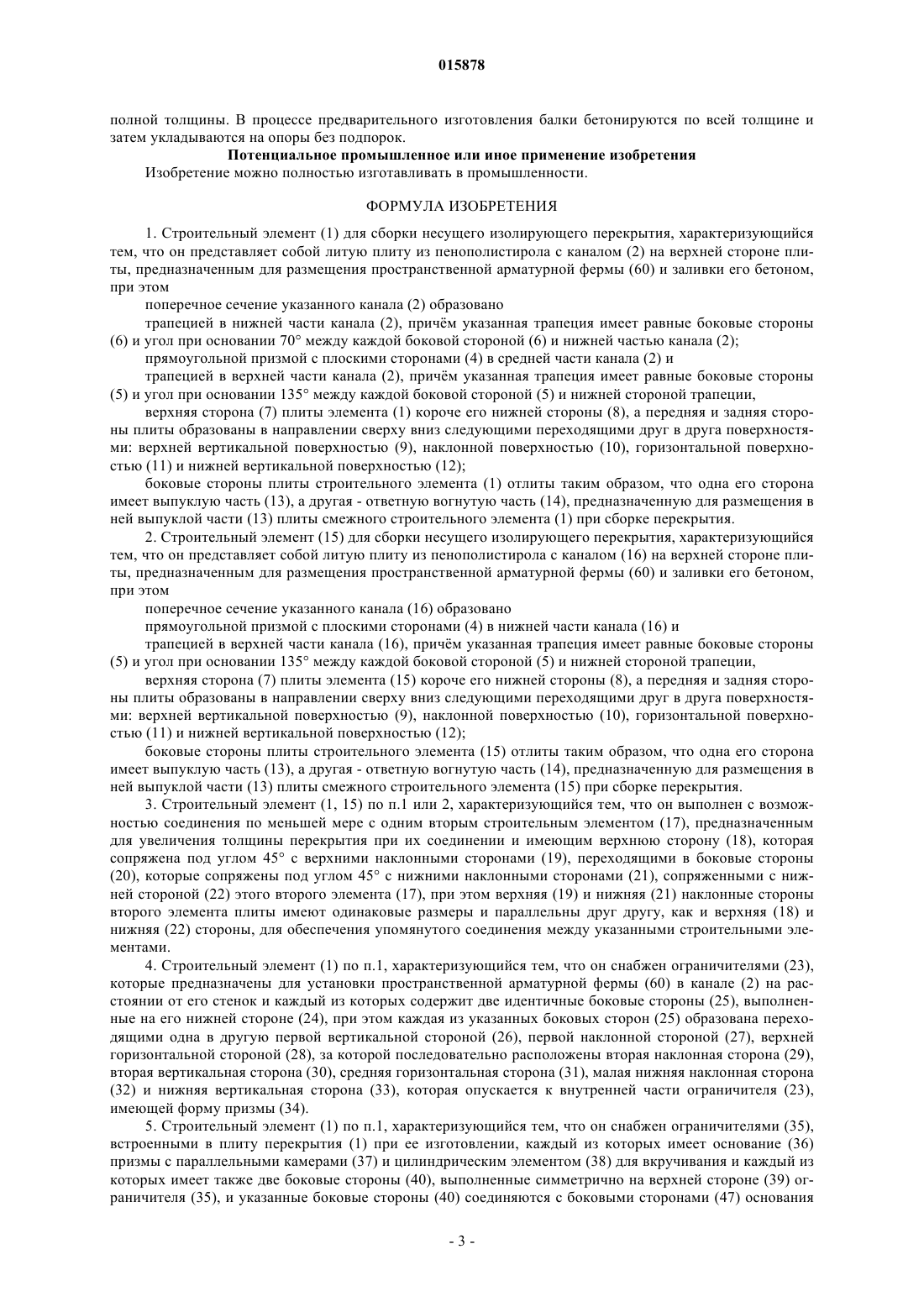

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ СБОРКИ НЕСУЩЕГО ИЗОЛИРУЮЩЕГО ПЕРЕКРЫТИЯ И СПОСОБ СБОРКИ ПЕРЕКРЫТИЯ В изобретении возможность специальных облегчающих, изолирующих и армирующих промежуточных конструкций перекрытия обеспечивает быстрый монтаж полусборного и сборного перекрытия с полной изоляцией, несущей способностью и меньшей стоимостью. Строительные элементы (1) и (15) выполнены таким образом, что в их каналы можно поместить готовые стальные пространственные фермы, что позволяет ускорить монтаж промежуточных конструкций перекрытия и, кроме того, удешевляет их. При этом возведение поддерживающих лесов минимально - только на концах и посредине, благодаря чему можно выполнять строительные работы внизу и сокращается рабочее время. Конструкция несущего перекрытия уже является изолирующей, таким образом не нуждается в изоляции, что удешевляет строительство и сокращает требуемое рабочее время. Строительные элементы (17) позволяют увеличить толщину конструкций перекрытия путм связывания двух балок в одну конструкцию. Использование ограничителей(23), (35) и (48) защищает арматуру в конструкции перекрытия, благодаря чему они не требуют дополнительной защиты от коррозии. 015878 Область техники Предмет изобретения относится, в общем, к области гражданского строительства. В соответствии с Международной патентной классификацией (МПК) предмет изобретения можно отметить следующими индексами международной классификации изобретений: Е 04 В 5/08, Е 04 С 1/24 и Е 04 С 5/065. Техническая задача Техническая задача, которую необходимо решить настоящим изобретением: как разработать легкую промежуточную конструкцию перекрытия, которая должна быть легкой, несущей, термоизолирующей, сборной и полусборной с подпорками только посредине и на концах е. Пенополистирол внизу легкой промежуточной конструкции перекрытия должен служить опалубкой, пустотелым блоком, заполнением и термоизоляцией самой конструкции. Уровень техники/предпосылки изобретения Существует много сборных или полусборных промежуточных конструкций перекрытия с керамическим или бетонным заполнением, которые при монтаже и бетонировании подпираются несколькими подпорками. Существует лгкая промежуточная конструкция с опалубкой, изготовленной из пенополистирола, но е необходимо подпирать через каждые 60 или 80 см. Это делает такую конструкцию перекрытия дорогостоящей и непрактичной, поскольку содержит шпренгельные системы, что не позволяет выполнять внизу другие строительные работы. Известные промежуточные конструкции перекрытия с предварительным напряжением намного дороже, не обеспечивают термоизоляцию и чувствительны к коррозии тонких стальных проволок внутри их. В документе FR 1602029 описаны элементы плиты для промежуточных конструкций перекрытия,изготовленные из обожжнной глины. Строительство с использованием этих элементов требует опалубки всей конструкции. Элементы плиты, описанные в PCT/YU 2006/000029, изготовлены из полистирола и делают возможными сборные монтажные балки. Схожесть этих двух решений заключается в том, что оба элемента имеют каналы для арматуры, но арматура полностью отличается. В документе WO 95/09953 описаны элементы для промежуточных конструкций перекрытия, которые можно использовать для получения сборных монтажных балок. Строительство с использованием этих элементов требует большого числа подпорок. Элементы плиты, описанные в PCT/YU 2006/000029,обеспечивают выполнение всех эксплуатационных требований, поскольку они имеют поперечные ребра. Полистироловые элементы в PCT/YU 2006/000029 опираются в трх точках, благодаря чему система полностью безопасна. В документе ЕР 0987377 А 2 описаны элементы для балок со стальной решеткой специальной формы, встроенной в эти элементы. Эти конструкции перекрытия не обладают поперечной жесткостью. Элементы плиты, описанные в PCT/YU 2006/000029, образуют продольные и поперечные каналы, которые обеспечивают жесткость конструкции в обоих направлениях и выполнение всех эксплуатационных требований. В документе US 6817150 описаны элементы для промежуточных конструкций перекрытия, изготовленные из полистирола, с выполненными элементами плиты, встроенными в него, которые обеспечивают жсткость конструкции при монтаже и бетонировании. Однако эти конструкции перекрытия не обладают поперечной жесткостью, в то время как конструкции перекрытия, изготовленные из элементов плиты, описанных в PCT/YU 2006/000029, являются жесткими в обоих направлениях. Сущность изобретения Пенополистирол в гранулах размером до 5 мм помещается в выполненные формы, и полистироловые элементы перекрытия формы изготавливаются по известной технологии. Эти элементы перекрытия выполнены как элементы-наполнители перекрытия с каналом для арматуры. Сборная или полусборная балка является теплоизоляционной на своей нижней стороне и тем самым предотвращает поступление тплого воздуха в конструкцию перекрытия. После изготовления полистироловых элементов перекрытия формы в каналы этих элементов встраивается уже готовая арматура в виде пространственных ферм. Нижняя часть этих каналов заполняется бетоном, и таким образом изготавливаются полусборные балки перекрытия. Эти балки укладываются на подпорки на концах и посредине них. Сборные балки изготавливаются по той же технологии, но бетонирование осуществляется до верха каналов. Сборные балки подпираются только на концах. Уникальность этой системы заключается в изготовлении балок по меньшей мере с двумя пространственными фермами, что устраняет необходимость в дополнительной арматуре. Кроме того, наличие двух пространственных ферм позволяет использовать минимум подпорок. С целью защиты арматуры в бетоне в каналы встраиваются ограничители, которые обеспечивают расстояние между арматурой и полистиролом и между арматурой и бетоном. Краткое описание чертежей Для лучшего понимания изобретения - большепролтной промежуточной конструкции перекрытия с армированными полусборными малыми балками и универсальными блоками-наполнителями - приведены следующие чертежи: на фиг. 1 представлен элемент перекрытия, изготовленный из полистирола, с наклонными сторонами у его нижней стороны;-1 015878 на фиг. 2 - элемент перекрытия, изготовленный из полистирола, с прямоугольным каналом; на фиг. 3 - ограничитель для арматуры, встроенный в элемент перекрытия с наклонными сторонами; на фиг. 4 - ограничитель, встроенный в элемент перекрытия с наклонными сторонами; на фиг. 5 - ограничитель для арматуры, встроенный в элемент перекрытия с прямоугольным каналом; на фиг. 6 - пространственная ферма, изготовленная по меньшей мере из двух решток, установленных на ограничители элементов перекрытия; на фиг. 7 - пространственная ферма, помещнная на ограничители внутри канала элементов перекрытия с наклонными сторонами; на фиг. 8 - пространственная ферма, помещнная на ограничители внутри прямоугольного канала; на фиг. 9 - элемент плиты перекрытия для увеличения толщины перекрытия; на фиг. 10 - элемент плиты перекрытия со стальной пространственной решеткой. Подробное описание изобретения Настоящее изобретение относится к изготовлению известной технологией элементов перекрытия(1) из пенополистирола. Строительный элемент перекрытия (1) по форме выполнен как литая плита из полистрирола с каналом (2) на верхней стороне элемента. Поперечное сечение канала (2) состоит из трапеции с равными боковыми сторонами (6) и углом при основании 70 на нижней стороне, прямоугольной призмы с плоскими сторонами (4) посредине и трапеции с боковыми сторонами (5) и углом при основании 135. С целью обеспечения бетонной опоры при установке одного элемента (1) на другой верхняя сторона (7) элемента короче нижней стороны (8). Передняя и задняя стороны элемента (1) состоят из верхней вертикали (9), наклона (10), горизонтали (11) и нижней вертикали (12). Боковые стороны элементов отлиты таким образом, что одна сторона имеет выпуклую часть (13), а другая - ответную вогнутую часть (14) одинаковых размеров, что обеспечивает соединение двух сборных балок путем размещения в ней выпуклой части (13) плиты смежного строительного элемента (1) при сборке перекрытия. Элементы перекрытия (15) изготовлены по той же технологии. Различие между элементами (1) и (15) заключается в форме их каналов. Поперечное сечение канала (16) элемента (15) состоит из прямоугольника внизу и трапеции с верхней стороны, такой же, как верхняя трапеция поперечного сечения канала (2) элемента (1). Плиты (17) изготовлены по той же технологии. Эти плиты (17) позволяют увеличить толщину конструкций перекрытия, связывая две балки в одну конструкцию. Угол между верхней стороной(18) элемента (17) и наклонными сторонами (19) равен 45. Угол между этими наклонными сторонами и боковыми сторонами (20), которые переходят ещ в одну наклонную сторону (21), также равен 45. Наконец, наклонные стороны (21) переходят в основание (22). Наклонные стороны (19) и (21) равны, как и верхняя (18) и нижняя (22) стороны. Это позволяет укладывать несколько слоев элемента плиты (17) в зависимости от требуемой толщины перекрытия. Для защиты арматуры в канал (2) встроены ограничители (23) или (35). Боковые стороны (25) ограничителя (23) расположены на нижней стороне (24). Боковые стороны (25) идентичны и расположены напротив одна другой. Эти боковые стороны (25) состоят из вертикали (26), наклонной стороны (27), верхней горизонтальной стороны (28), наклонной стороны (29),верхней горизонтали (30), средней горизонтали (31), маленькой нижней наклонной стороны (32), нижней вертикали (33), которая опускается к внутренней части в форме призмы (34) ограничителя (23). Ограничитель (23) устанавливается на изготовленный элемент (1). Элемент перекрытия (1) можно изготавливать с ограничителем (35), встраиваемым при изготовлении. Ограничитель (35) имеет основание (36) призмы с параллельными камерами (37) и цилиндрическим элементом (38) для вкручивания. Боковые стороны (40) расположены симметрично на верхней стороне(39) ограничителя (35). Боковая сторона (40) соединена с боковой стороной (47) основания (36) призмы вертикалью (41), наклонной стороной (42), верхней наклонной стороной (43), верхней горизонталью (44),изогнутой стороной (45) и нижней горизонталью (46). На ограничителях (35) крепится арматура в виде стальной пространственной фермы. Конструкции потолка прикручиваются непосредственно, так что основание (36) призмы является ложем для подпорки конструкции перекрытия при монтаже и бетонировании. Элемент перекрытия (15) изготавливается со встроенными ограничителями (48). Тонкостенный ограничитель (48) с камерами (49) состоит из нижнего основания (50), наклонных сторон (51), вертикалей (52), верхних горизонталей (53) и вогнутости (54). Внутренняя часть этой вогнутости (54) состоит из горизонтали (55), вертикалей (56), больших наклонных сторон (57) и маленьких наклонных сторон (58), заканчивающихся на верхних горизонтальных сторонах(53). Посредине ограничителя (48) расположен цилиндрический элемент (59), который может использоваться для прикручивания конструкции потолка. Стенки ограничителя (48) имеют толщину 3 мм. По меньшей мере одна объемная стальная решетчатая арматура (60) устанавливается на другую стальную решетчатую арматуру (60), как показано на чертеже 6. Таким образом, по меньшей мере две стальные решетчатые арматуры (60) укладываются на ограничители (35) в продольных каналах (2) панельных элементов (1) или (15) в соответствии с чертежом 7. Эти элементы (1) или (15) заполняются бетоном толщиной до 3 см. После твердения бетона продольные несущие балки укладываются одна вдоль другой с минимальным возведением поддерживающих лесов. После этого конструкция бетонируется до-2 015878 полной толщины. В процессе предварительного изготовления балки бетонируются по всей толщине и затем укладываются на опоры без подпорок. Потенциальное промышленное или иное применение изобретения Изобретение можно полностью изготавливать в промышленности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительный элемент (1) для сборки несущего изолирующего перекрытия, характеризующийся тем, что он представляет собой литую плиту из пенополистирола с каналом (2) на верхней стороне плиты, предназначенным для размещения пространственной арматурной фермы (60) и заливки его бетоном,при этом поперечное сечение указанного канала (2) образовано трапецией в нижней части канала (2), причм указанная трапеция имеет равные боковые стороны(6) и угол при основании 70 между каждой боковой стороной (6) и нижней частью канала (2); прямоугольной призмой с плоскими сторонами (4) в средней части канала (2) и трапецией в верхней части канала (2), причм указанная трапеция имеет равные боковые стороны(5) и угол при основании 135 между каждой боковой стороной (5) и нижней стороной трапеции,верхняя сторона (7) плиты элемента (1) короче его нижней стороны (8), а передняя и задняя стороны плиты образованы в направлении сверху вниз следующими переходящими друг в друга поверхностями: верхней вертикальной поверхностью (9), наклонной поверхностью (10), горизонтальной поверхностью (11) и нижней вертикальной поверхностью (12); боковые стороны плиты строительного элемента (1) отлиты таким образом, что одна его сторона имеет выпуклую часть (13), а другая - ответную вогнутую часть (14), предназначенную для размещения в ней выпуклой части (13) плиты смежного строительного элемента (1) при сборке перекрытия. 2. Строительный элемент (15) для сборки несущего изолирующего перекрытия, характеризующийся тем, что он представляет собой литую плиту из пенополистирола с каналом (16) на верхней стороне плиты, предназначенным для размещения пространственной арматурной фермы (60) и заливки его бетоном,при этом поперечное сечение указанного канала (16) образовано прямоугольной призмой с плоскими сторонами (4) в нижней части канала (16) и трапецией в верхней части канала (16), причм указанная трапеция имеет равные боковые стороны(5) и угол при основании 135 между каждой боковой стороной (5) и нижней стороной трапеции,верхняя сторона (7) плиты элемента (15) короче его нижней стороны (8), а передняя и задняя стороны плиты образованы в направлении сверху вниз следующими переходящими друг в друга поверхностями: верхней вертикальной поверхностью (9), наклонной поверхностью (10), горизонтальной поверхностью (11) и нижней вертикальной поверхностью (12); боковые стороны плиты строительного элемента (15) отлиты таким образом, что одна его сторона имеет выпуклую часть (13), а другая - ответную вогнутую часть (14), предназначенную для размещения в ней выпуклой части (13) плиты смежного строительного элемента (15) при сборке перекрытия. 3. Строительный элемент (1, 15) по п.1 или 2, характеризующийся тем, что он выполнен с возможностью соединения по меньшей мере с одним вторым строительным элементом (17), предназначенным для увеличения толщины перекрытия при их соединении и имеющим верхнюю сторону (18), которая сопряжена под углом 45 с верхними наклонными сторонами (19), переходящими в боковые стороны(20), которые сопряжены под углом 45 с нижними наклонными сторонами (21), сопряженными с нижней стороной (22) этого второго элемента (17), при этом верхняя (19) и нижняя (21) наклонные стороны второго элемента плиты имеют одинаковые размеры и параллельны друг другу, как и верхняя (18) и нижняя (22) стороны, для обеспечения упомянутого соединения между указанными строительными элементами. 4. Строительный элемент (1) по п.1, характеризующийся тем, что он снабжен ограничителями (23),которые предназначены для установки пространственной арматурной фермы (60) в канале (2) на расстоянии от его стенок и каждый из которых содержит две идентичные боковые стороны (25), выполненные на его нижней стороне (24), при этом каждая из указанных боковых сторон (25) образована переходящими одна в другую первой вертикальной стороной (26), первой наклонной стороной (27), верхней горизонтальной стороной (28), за которой последовательно расположены вторая наклонная сторона (29),вторая вертикальная сторона (30), средняя горизонтальная сторона (31), малая нижняя наклонная сторона(32) и нижняя вертикальная сторона (33), которая опускается к внутренней части ограничителя (23),имеющей форму призмы (34). 5. Строительный элемент (1) по п.1, характеризующийся тем, что он снабжен ограничителями (35),встроенными в плиту перекрытия (1) при ее изготовлении, каждый из которых имеет основание (36) призмы с параллельными камерами (37) и цилиндрическим элементом (38) для вкручивания и каждый из которых имеет также две боковые стороны (40), выполненные симметрично на верхней стороне (39) ограничителя (35), и указанные боковые стороны (40) соединяются с боковыми сторонами (47) основания(36) призмы вертикальными сторонами (41), наклонными сторонами (42), верхней наклонной стороной(43), верхней горизонтальной стороной (44) и изогнутой стороной (45). 6. Строительный элемент (15) по п.2, характеризующийся тем, что он снабжен ограничителями (48),встроенными в плиту перекрытия (1) при ее изготовлении, имеющими тонкие стенки и камеры (49), причм каждый из указанных ограничителей (48) состоит из нижнего основания (50), наклонных сторон(51), вертикалей (52), верхних горизонталей (53) и вогнутости (54), состоящей из горизонтали (55), вертикалей (56), больших наклонных сторон (57) и малых наклонных сторон (58), заканчивающихся на верхних горизонталях (53), а посредине каждого ограничителя (48) расположен цилиндрический элемент(59). 7. Способ сборки перекрытия, осуществляемый с использованием строительных элементов (1, 15) по любому из пп.4, 5 или 6 с предварительно установленными ограничителями (23) или со встроенными ограничителями (35, 48), согласно которому на указанные ограничители (35, 48 или 23) в канале (2, 16) каждого элемента (1, 15) устанавливают стальную пространственную ферму (60), при этом указанные каналы (2, 16) строительных элементов (1, 15) заполняют бетоном толщиной до 3 см с получением продольных несущих балок, а после затвердения бетона полученные указанным образом продольные несущие балки укладывают одна вдоль другой путем размещения выпуклой части (13) элементов (1, 15) одной продольной несущей балки в ответной вогнутой части (14) элементов (1, 15) второй продольной несущей балки, после чего производят заливку бетона в указанные каналы (2, 16) до полной толщины с использованием поддерживающих лесов; или указанные каналы (2, 16) строительных элементов (1, 15) при их изготовлении бетонируют по всей их толщине с получением продольных несущих балок, которые укладывают одна вдоль другой путем размещения выпуклой части (13) элементов (1, 15) одной продольной несущей балки в ответной вогнутой части (14) элементов (1, 15) второй продольной несущей балки, при этом указанные продольные несущие балки укладывают на опоры без подпорок.
