Ступичный подшипниковый узел для почвообрабатывающих дисков

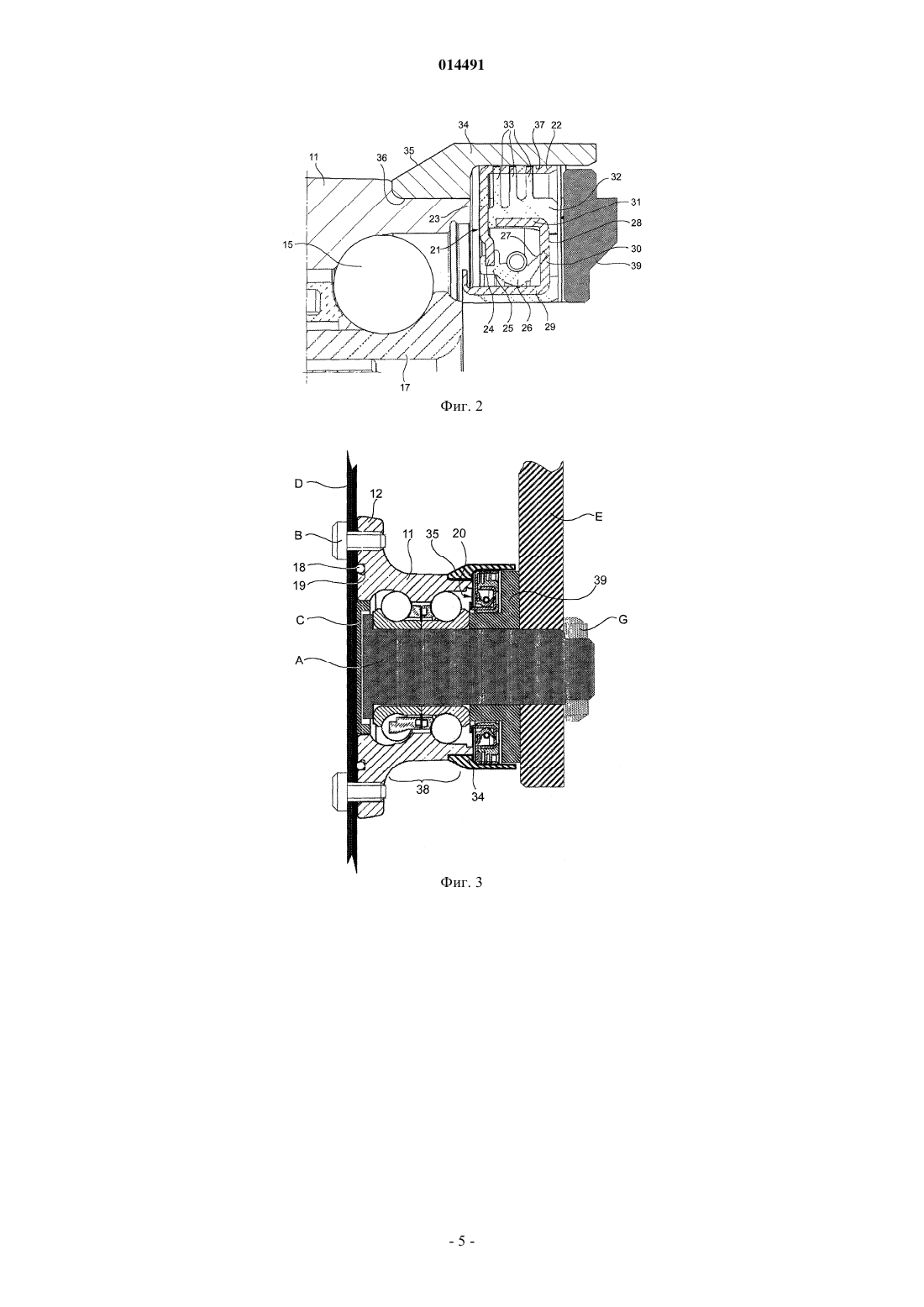

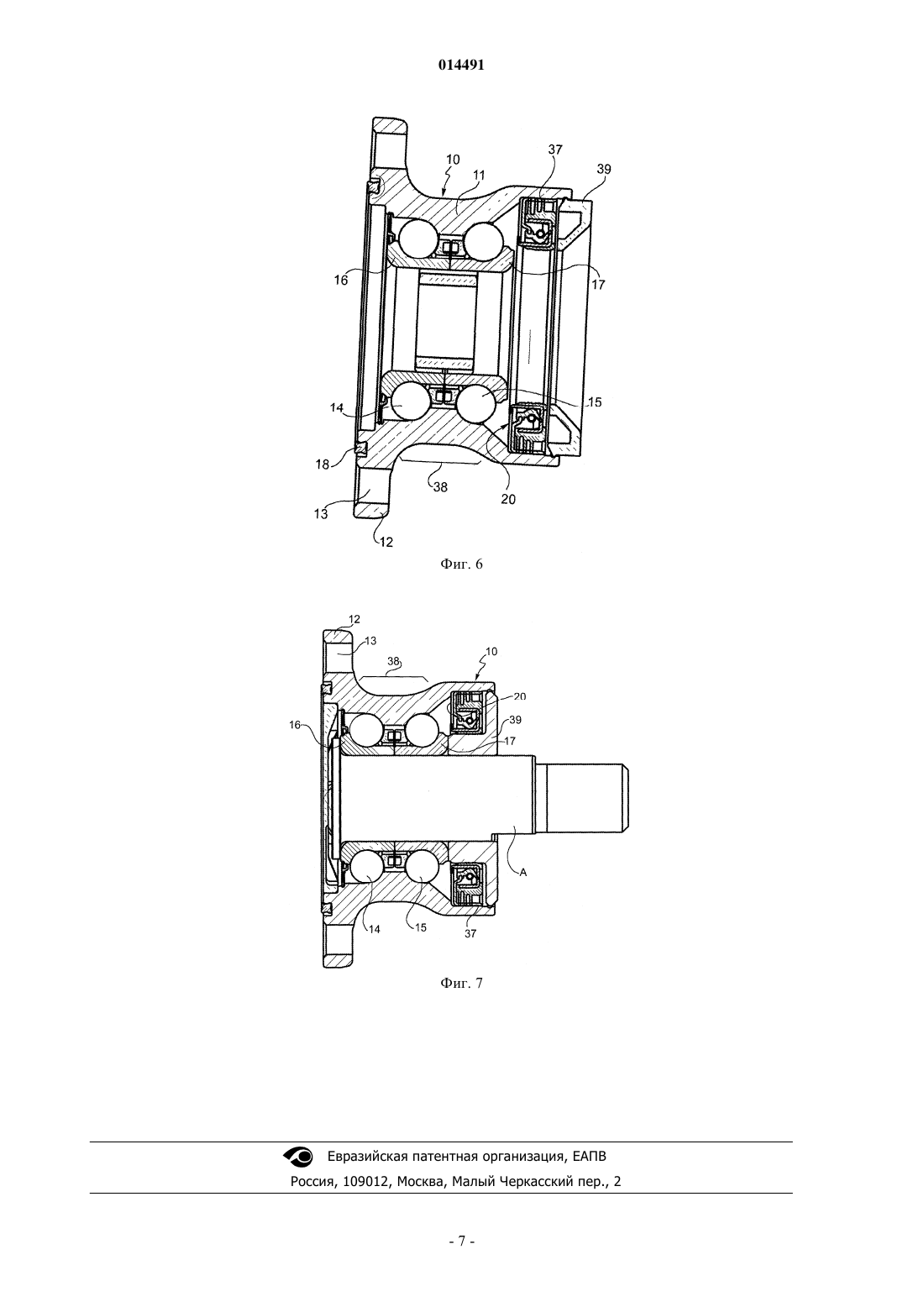

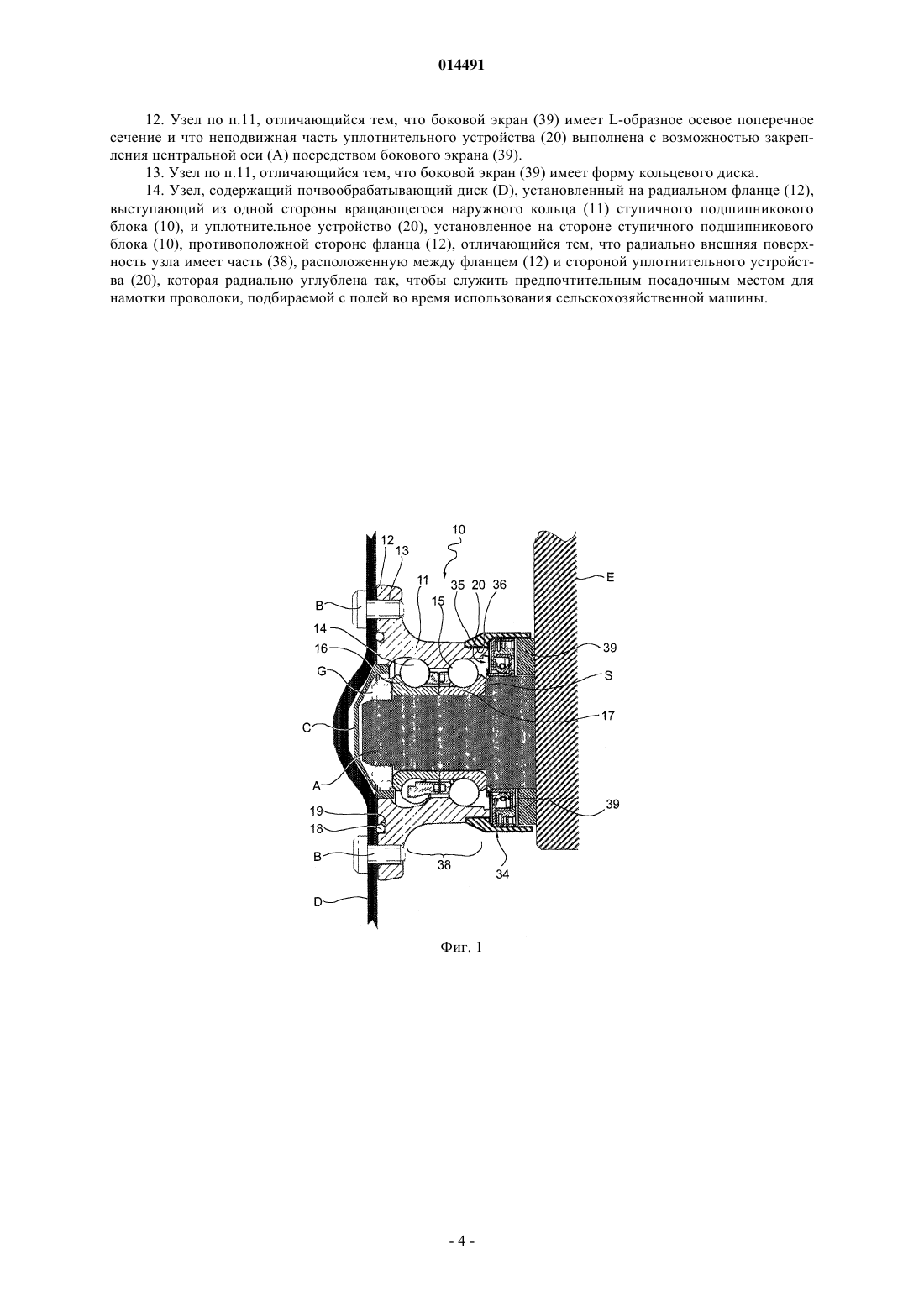

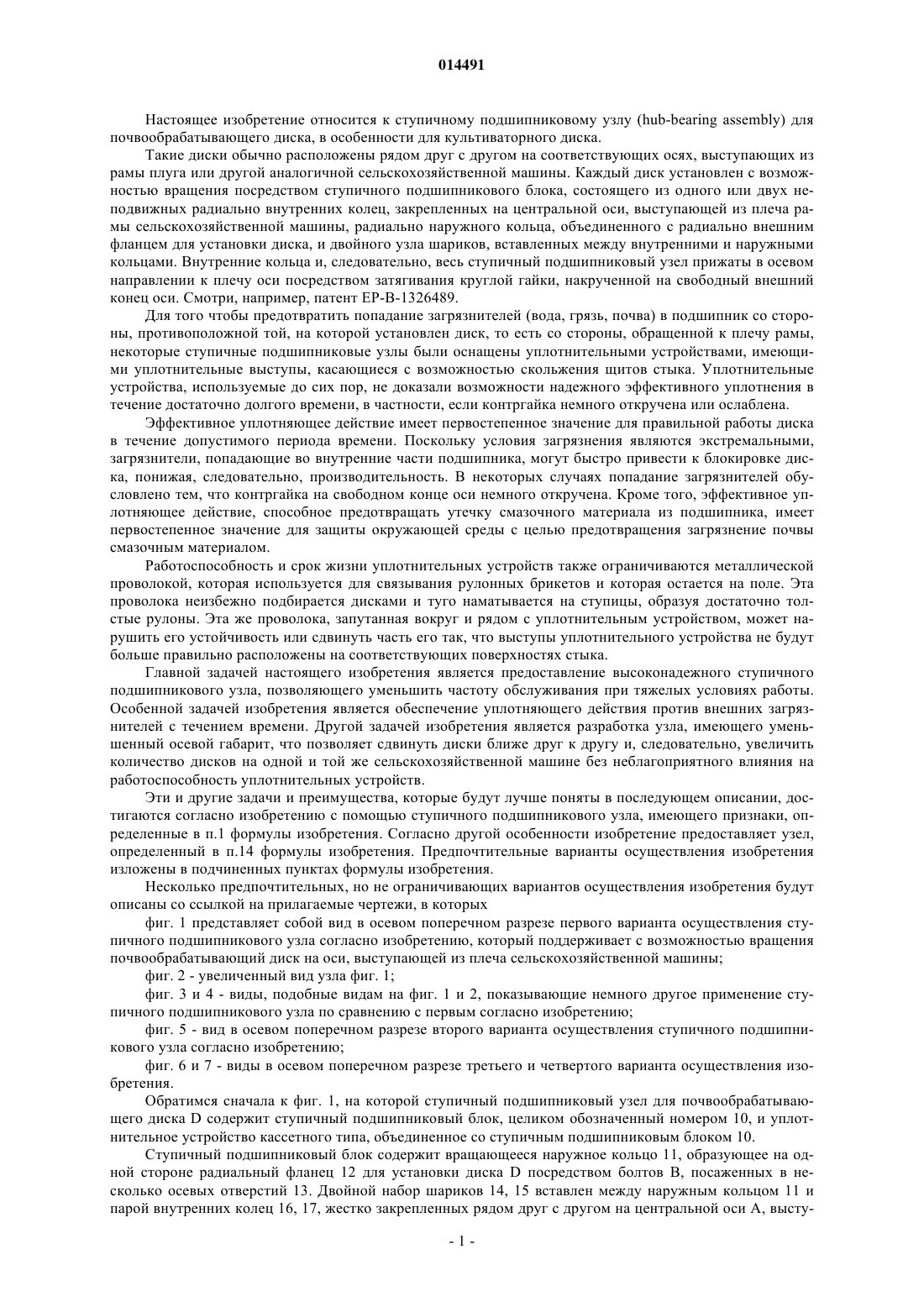

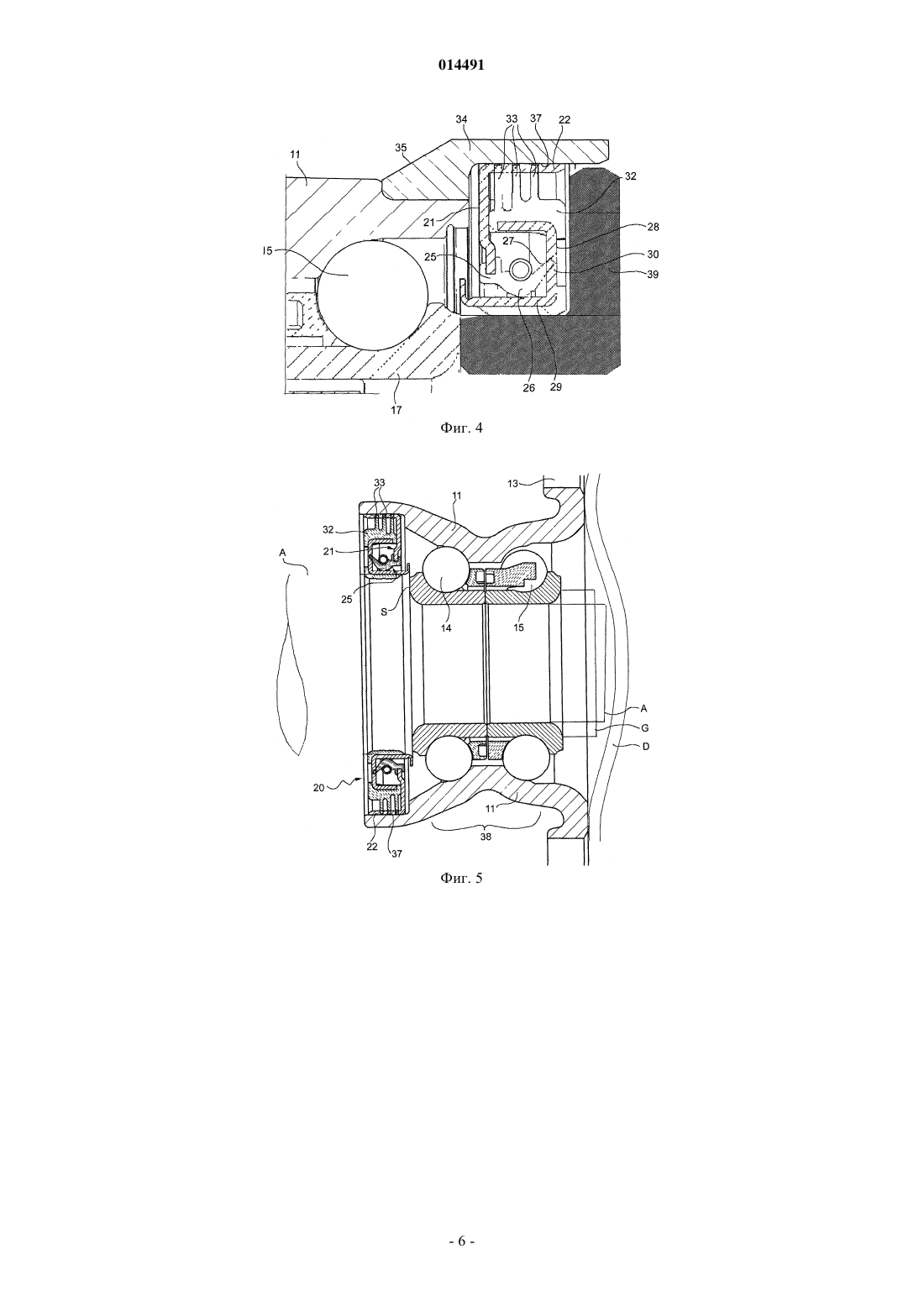

СТУПИЧНЫЙ ПОДШИПНИКОВЫЙ УЗЕЛ ДЛЯ ПОЧВООБРАБАТЫВАЮЩИХ ДИСКОВ Ступичный подшипниковый узел используется для установки с возможностью вращения почвообрабатывающего диска (D) на поддерживающей оси (А) сельскохозяйственной машины. Узел содержит ступичный подшипниковый блок (10) и уплотнительное устройство (20). Ступичный подшипниковый блок имеет радиально внешнее вращающееся наружное кольцо (11), из одной стороны которого радиально выдается фланец (12) для установки диска (D). Уплотнительное устройство (20) установлено на стороне ступичного подшипникового блока, противоположной стороне фланца (12). Радиально внешняя сторона узла имеет часть (38), расположенную между фланцем (12) и стороной уплотнительного устройства (20), которая радиально углублена так,чтобы служить предпочтительным посадочным местом для намотки проволоки, подбираемой с полей во время использования сельскохозяйственной машины. 014491 Настоящее изобретение относится к ступичному подшипниковому узлу (hub-bearing assembly) для почвообрабатывающего диска, в особенности для культиваторного диска. Такие диски обычно расположены рядом друг с другом на соответствующих осях, выступающих из рамы плуга или другой аналогичной сельскохозяйственной машины. Каждый диск установлен с возможностью вращения посредством ступичного подшипникового блока, состоящего из одного или двух неподвижных радиально внутренних колец, закрепленных на центральной оси, выступающей из плеча рамы сельскохозяйственной машины, радиально наружного кольца, объединенного с радиально внешним фланцем для установки диска, и двойного узла шариков, вставленных между внутренними и наружными кольцами. Внутренние кольца и, следовательно, весь ступичный подшипниковый узел прижаты в осевом направлении к плечу оси посредством затягивания круглой гайки, накрученной на свободный внешний конец оси. Смотри, например, патент ЕР-В-1326489. Для того чтобы предотвратить попадание загрязнителей (вода, грязь, почва) в подшипник со стороны, противоположной той, на которой установлен диск, то есть со стороны, обращенной к плечу рамы,некоторые ступичные подшипниковые узлы были оснащены уплотнительными устройствами, имеющими уплотнительные выступы, касающиеся с возможностью скольжения щитов стыка. Уплотнительные устройства, используемые до сих пор, не доказали возможности надежного эффективного уплотнения в течение достаточно долгого времени, в частности, если контргайка немного откручена или ослаблена. Эффективное уплотняющее действие имеет первостепенное значение для правильной работы диска в течение допустимого периода времени. Поскольку условия загрязнения являются экстремальными,загрязнители, попадающие во внутренние части подшипника, могут быстро привести к блокировке диска, понижая, следовательно, производительность. В некоторых случаях попадание загрязнителей обусловлено тем, что контргайка на свободном конце оси немного откручена. Кроме того, эффективное уплотняющее действие, способное предотвращать утечку смазочного материала из подшипника, имеет первостепенное значение для защиты окружающей среды с целью предотвращения загрязнение почвы смазочным материалом. Работоспособность и срок жизни уплотнительных устройств также ограничиваются металлической проволокой, которая используется для связывания рулонных брикетов и которая остается на поле. Эта проволока неизбежно подбирается дисками и туго наматывается на ступицы, образуя достаточно толстые рулоны. Эта же проволока, запутанная вокруг и рядом с уплотнительным устройством, может нарушить его устойчивость или сдвинуть часть его так, что выступы уплотнительного устройства не будут больше правильно расположены на соответствующих поверхностях стыка. Главной задачей настоящего изобретения является предоставление высоконадежного ступичного подшипникового узла, позволяющего уменьшить частоту обслуживания при тяжелых условиях работы. Особенной задачей изобретения является обеспечение уплотняющего действия против внешних загрязнителей с течением времени. Другой задачей изобретения является разработка узла, имеющего уменьшенный осевой габарит, что позволяет сдвинуть диски ближе друг к другу и, следовательно, увеличить количество дисков на одной и той же сельскохозяйственной машине без неблагоприятного влияния на работоспособность уплотнительных устройств. Эти и другие задачи и преимущества, которые будут лучше поняты в последующем описании, достигаются согласно изобретению с помощью ступичного подшипникового узла, имеющего признаки, определенные в п.1 формулы изобретения. Согласно другой особенности изобретение предоставляет узел,определенный в п.14 формулы изобретения. Предпочтительные варианты осуществления изобретения изложены в подчиненных пунктах формулы изобретения. Несколько предпочтительных, но не ограничивающих вариантов осуществления изобретения будут описаны со ссылкой на прилагаемые чертежи, в которых фиг. 1 представляет собой вид в осевом поперечном разрезе первого варианта осуществления ступичного подшипникового узла согласно изобретению, который поддерживает с возможностью вращения почвообрабатывающий диск на оси, выступающей из плеча сельскохозяйственной машины; фиг. 2 - увеличенный вид узла фиг. 1; фиг. 3 и 4 - виды, подобные видам на фиг. 1 и 2, показывающие немного другое применение ступичного подшипникового узла по сравнению с первым согласно изобретению; фиг. 5 - вид в осевом поперечном разрезе второго варианта осуществления ступичного подшипникового узла согласно изобретению; фиг. 6 и 7 - виды в осевом поперечном разрезе третьего и четвертого варианта осуществления изобретения. Обратимся сначала к фиг. 1, на которой ступичный подшипниковый узел для почвообрабатывающего диска D содержит ступичный подшипниковый блок, целиком обозначенный номером 10, и уплотнительное устройство кассетного типа, объединенное со ступичным подшипниковым блоком 10. Ступичный подшипниковый блок содержит вращающееся наружное кольцо 11, образующее на одной стороне радиальный фланец 12 для установки диска D посредством болтов В, посаженных в несколько осевых отверстий 13. Двойной набор шариков 14, 15 вставлен между наружным кольцом 11 и парой внутренних колец 16, 17, жестко закрепленных рядом друг с другом на центральной оси А, высту-1 014491 пающей из плеча Е рамы сельскохозяйственной машины. Внутренние кольца 16, 17 неподвижно прижаты в осевом направлении к плечу S оси посредством круглой гайки G, накрученной на свободный конец оси А. На стороне, обращенной к диску D, размещено уплотнительное кольцо 18 в кольцевой канавке 19 и зажато между наружным кольцом 11 и диском D для обеспечения изоляции внутренних частей подшипника от попадания загрязняющих веществ. Кроме того, изолирующее действие улучшается крышкой С, которая закрывает наружное кольцо 11 со стороны диска D. Кассетное уплотнительное устройство 20 посажено на стороне блока 10, противоположной стороне,на которой расположен диск D. Уплотнительное устройство 20 состоит из вращающейся части и неподвижной части. Как показано более подробно на фиг. 2, вращающаяся часть, закрепленная на наружном кольце 11, содержит кольцо 21 из металлического листа, называемое "пальцем", имеет L-образное осевое поперечное сечение с цилиндрической осевой стенкой 22 и радиальной стенкой 23, выступающей в сторону оси вращения х. К зоне внутреннего окружного выступа 24 стенки 23 прикреплена прокладка 25 из упругого материала, образующая радиальный уплотнительный выступ 26 и удлиненный осевой уплотнительный выступ 27. Следует заметить, что на прилагаемых чертежах упругие прокладки показаны в их недеформированном состоянии. Неподвижная часть уплотнительного устройства выполнена с возможностью закрепления на центральной оси А и включает в себя металлический экран 28, имеющий, по существу, С-образное осевое поперечное сечение с внутренней цилиндрической стенкой 29, контактирующей с выступом 26, радиальной стенкой 30, по которой скользит конец удлиненного выступа 27, и цилиндрической стенкой 31, коаксиально внешней относительно стенки 29. На внешней цилиндрической стенке 31 прикреплена прокладка 32 из упругого материала, образующая серию параллельных радиальных выступов 33 (три показаны на примере), которые скользят по цилиндрической стенке 22 пальца 21. Следует заметить, что благодаря вышеупомянутому устройству выступы двух прокладок уплотнительного устройства 20, по существу, находятся в одной плоскости, то есть они размещены в очень узком осевом пространстве, что придает уплотнительному устройству компактный размер и, следовательно,способствует уменьшению осевого размера узла в целом. По показаниям ступичный подшипниковый блок согласно изобретению позволяет уменьшить габарит примерно на 10% относительно обычных узлов и, следовательно, позволяет увеличить количество дисков в сельскохозяйственной машине и увеличить ее эффективность. Экспериментальные тесты, выполненные заявителем, показали, что уплотнительное устройство 20 выполняет эффективное действие даже в случае, если круглаягайка G немного откручена, в состоянии, при котором узел получил осевой люфт 1-2 мм относительно поддерживающей оси А. Устройство, компактное в осевом направлении, позволяет добавить боковой экран 39 в форме кольцевого диска, который прикреплен к оси А рядом с уплотнительным устройством 20. Боковой экран 29 взаимодействует с уплотнительным устройством 20, выполняя действие дополнительного лабиринтного уплотнения и защищая уплотнительное устройство 20. В вариантах осуществления, показанных на фиг. 1-4, уплотнительное устройство 20 установлено на наружном кольце 11 ступичного подшипникового блока 10 посредством внешнего кольца 34. Внутри кольцо 34 имеет увеличенное боковое посадочное место 37, в которое палец 21 посажен с натягом. Снаружи палец имеет коническую поверхность 35, которая сужается в направлении к фланцу 12 и заканчивается заподлицо с внешней поверхностью кольца 11. Кольцо 34 посажено с натягом на выточку, или посадочное место 36, образованное во внешней поверхности кольца 11 в направлении стороны, противоположной стороне фланца 12. Вариант осуществления, показанный на фиг. 3 и 4, отличается от варианта осуществления на фиг. 1 и 2 другим контуром оси А, который позволяет устанавливать плоский диск D и в котором боковой экран 39 имеет L-образное осевое поперечное сечение. Неподвижная часть уплотнительного устройства 20 выполнена с возможностью установки на цилиндрическую часть экрана 39. В вариантах осуществления на фиг. 5, 6 и 7 уплотнительное устройство 20 установлено непосредственно на наружном кольце 11 в выточке, или посадочном месте 37, образованном во внутренней поверхности кольца 11 в направлении стороны, противоположной стороне фланца 12. В примере на фиг. 5 наружное кольцо 11 выполнено из металлического листа. Вариант осуществления на фиг. 6 имеет сходство с вариантом осуществления на фиг. 1 и 2, за исключением того, что наружное кольцо 11 выступает в осевом направлении со стороны, противоположной стороне фланца 12 так, чтобы непосредственно формировать посадочное место 37 для уплотнительного устройства. Боковой экран 39, имеющий другой контур в осевом поперечном сечении, показан на фиг. 6. Наружное кольцо 11 в варианте осуществления на фиг. 7 аналогично такому же кольцу на фиг. 6, поскольку боковой экран 39, показанный на фиг. 7, имеет сходство с таким же экраном на фиг. 3 и 4. Важный признак настоящего изобретения заключается в том, что радиально внешняя поверхность ступичного подшипникового узла имеет радиально углубленную центральную область 38, находящуюся между стороной фланца 12 и противоположной стороной, где установлено уплотнительное устройство 20. Углубленная область 38 используется как предпочтительное посадочное место, на которое подается и наматывается проволока, подбираемая во время использования сельскохозяйственной машины. Эта проволока также наматывается в области, расположенной на расстоянии от стороны уплотнительного устройства, и, следовательно, не оказывает неблагоприятного влияния на его правильную работу. Другими-2 014491 словами, канал, открытый в радиально внешнем направлении, образован вокруг ступицы, в который упомянутая проволока подается и наматывается. Очевидно, что в вариантах осуществления на фиг. 1 и 3 радиально углубленная область 38 внешней поверхности сборки частично образована внешней цилиндрической поверхностью наружного кольца 11 и частично конической поверхностью 35 кольца 34. В вариантах осуществления на фиг. 5-7 углубленная область 38, вместо этого, целиком образована наружным кольцом 11. Изобретение не ограничивается вариантами осуществления, описанными и проиллюстрированными в настоящем документе, которые следует понимать как примеры узла; до некоторой степени изобретение может быть модифицировано относительно формы и устройства деталей и относительно конструктивных и функциональных подробностей, как будет понятно профессионалам в данной области техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ступичный подшипниковый узел для установки с возможностью вращения почвообрабатывающего диска (D) на поддерживающую ось (А) сельскохозяйственной машины, содержащий ступичный подшипниковый блок (10) с радиально внешним вращающимся наружным кольцом (11),с одной стороны которого радиально проходит фланец (12) для установки диска (D), и уплотнительное устройство (20), установленное на стороне ступичного подшипникового блока (10),противоположной стороне фланца (12),отличающийся тем, что радиально внешняя поверхность узла имеет часть (38), расположенную между фланцем (12) и стороной уплотнительного устройства (20), которая радиально углублена так, чтобы служить предпочтительным посадочным местом для намотки проволоки, подбираемой с полей во время использования сельскохозяйственной машины. 2. Узел по п.1, отличающийся тем, что уплотнительное устройство (20) содержит вращающуюся часть, закрепленную на наружном кольце (11), и неподвижную часть, причем каждая из упомянутых частей имеет экран (21, 28), несущий соответствующую прокладку (25, 32) из упругого материала по меньшей мере с одним соответствующим уплотнительным выступом (26, 27; 33), причем две прокладки концентричны и, по существу, расположены в одной плоскости. 3. Узел по п.2, отличающийся тем, что вращающаяся часть уплотнительного устройства содержит экран (21), имеющий, по существу, Lобразное осевое поперечное сечение, с внешней цилиндрической осевой стенкой (22) и радиальной стенкой (23), проходящей к оси вращения (х) узла; причем к радиальной стенке (23) прикреплена упругая прокладка (25), образующая радиальный уплотнительный выступ (26) и удлиненный осевой уплотнительный выступ (27); неподвижная часть уплотнительного устройства выполнена с возможностью закрепления на центральной оси (А) и включает в себя экран (28), имеющий, по существу, С-образное осевое поперечное сечение с внутренней цилиндрической стенкой (29), контактирующей с радиальным выступом (26), радиальной стенкой (30), по которой скользит конец удлиненного выступа (27), и цилиндрической стенкой(31), коаксиально внешней относительно внутренней цилиндрической стенки (29), причем на внешней цилиндрической стенке (31) прикреплена упругая прокладка (32), которая образует множество параллельных радиальных выступов (33), скользящих по цилиндрической стенке (22) вращающегося экрана(21). 4. Узел по любому из пп.1-3, отличающийся тем, что уплотнительное устройство (20) установлено на наружном кольце (11) посредством внешнего кольца (34), имеющего внешнюю поверхность (35), которая сужается в направлении к фланцу (12) и которая содействует образованию радиально углубленной части (38) внешней поверхности узла. 5. Узел по п.4, отличающийся тем, что сужающаяся поверхность (35) заканчивается заподлицо с внешней цилиндрической поверхностью наружного кольца (11) подшипника. 6. Узел по п.4 или 5, отличающийся тем, что сужающаяся поверхность (35) является конической поверхностью. 7. Узел по любому из пп.1-3, отличающийся тем, что уплотнительное устройство (20) установлено непосредственно на наружном кольце (11) подшипника. 8. Узел по любому из пп.1-3, отличающийся тем, что упомянутая радиально углубленная внешняя часть (38) радиально внешней поверхности узла целиком образована наружным кольцом (11) ступичного подшипникового блока. 9. Узел по п.7 или 8, отличающийся тем, что наружное кольцо сделано из металлического листа. 10. Узел по любому из предшествующих пунктов, отличающийся тем, что радиально углубленная зона части (38) имеет общую форму канала, открытого в радиально внешнем направлении. 11. Узел по любому из предшествующих пунктов, отличающийся тем, что дополнительно содержит боковой кольцевой экран (39), выполненный с возможностью установки на оси (А) рядом с уплотнительным устройством (20) и взаимодействующий с ним для выполнения действия дополнительного лабиринтного уплотнения.-3 014491 12. Узел по п.11, отличающийся тем, что боковой экран (39) имеет L-образное осевое поперечное сечение и что неподвижная часть уплотнительного устройства (20) выполнена с возможностью закрепления центральной оси (А) посредством бокового экрана (39). 13. Узел по п.11, отличающийся тем, что боковой экран (39) имеет форму кольцевого диска. 14. Узел, содержащий почвообрабатывающий диск (D), установленный на радиальном фланце (12),выступающий из одной стороны вращающегося наружного кольца (11) ступичного подшипникового блока (10), и уплотнительное устройство (20), установленное на стороне ступичного подшипникового блока (10), противоположной стороне фланца (12), отличающийся тем, что радиально внешняя поверхность узла имеет часть (38), расположенную между фланцем (12) и стороной уплотнительного устройства (20), которая радиально углублена так, чтобы служить предпочтительным посадочным местом для намотки проволоки, подбираемой с полей во время использования сельскохозяйственной машины.
