Устройство защиты электрической аппаратуры и групп компонентов, включающих вышеуказанные устройства

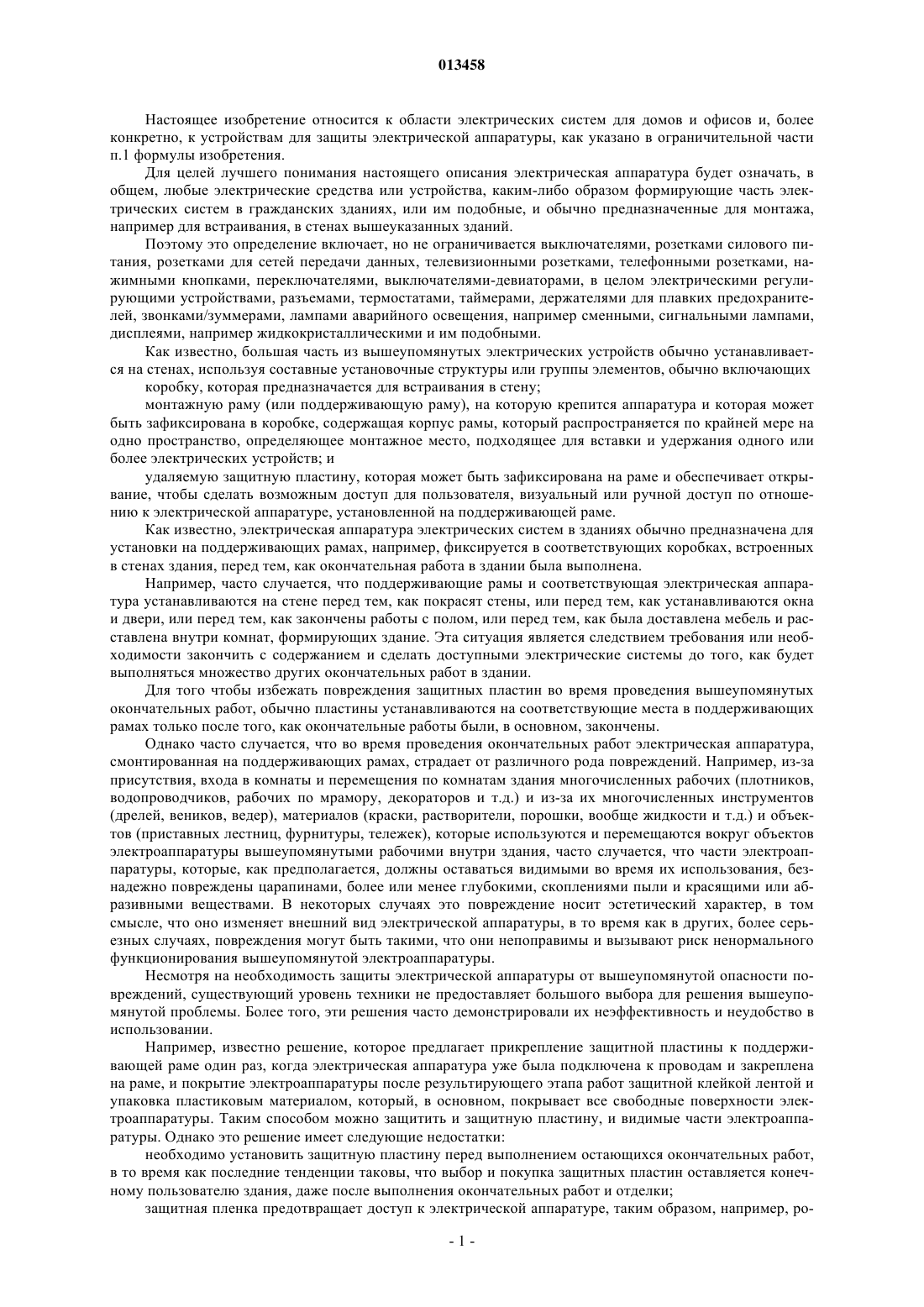

013458 Настоящее изобретение относится к области электрических систем для домов и офисов и, более конкретно, к устройствам для защиты электрической аппаратуры, как указано в ограничительной части п.1 формулы изобретения. Для целей лучшего понимания настоящего описания электрическая аппаратура будет означать, в общем, любые электрические средства или устройства, каким-либо образом формирующие часть электрических систем в гражданских зданиях, или им подобные, и обычно предназначенные для монтажа,например для встраивания, в стенах вышеуказанных зданий. Поэтому это определение включает, но не ограничивается выключателями, розетками силового питания, розетками для сетей передачи данных, телевизионными розетками, телефонными розетками, нажимными кнопками, переключателями, выключателями-девиаторами, в целом электрическими регулирующими устройствами, разъемами, термостатами, таймерами, держателями для плавких предохранителей, звонками/зуммерами, лампами аварийного освещения, например сменными, сигнальными лампами,дисплеями, например жидкокристаллическими и им подобными. Как известно, большая часть из вышеупомянутых электрических устройств обычно устанавливается на стенах, используя составные установочные структуры или группы элементов, обычно включающих коробку, которая предназначается для встраивания в стену; монтажную раму (или поддерживающую раму), на которую крепится аппаратура и которая может быть зафиксирована в коробке, содержащая корпус рамы, который распространяется по крайней мере на одно пространство, определяющее монтажное место, подходящее для вставки и удержания одного или более электрических устройств; и удаляемую защитную пластину, которая может быть зафиксирована на раме и обеспечивает открывание, чтобы сделать возможным доступ для пользователя, визуальный или ручной доступ по отношению к электрической аппаратуре, установленной на поддерживающей раме. Как известно, электрическая аппаратура электрических систем в зданиях обычно предназначена для установки на поддерживающих рамах, например, фиксируется в соответствующих коробках, встроенных в стенах здания, перед тем, как окончательная работа в здании была выполнена. Например, часто случается, что поддерживающие рамы и соответствующая электрическая аппаратура устанавливаются на стене перед тем, как покрасят стены, или перед тем, как устанавливаются окна и двери, или перед тем, как закончены работы с полом, или перед тем, как была доставлена мебель и расставлена внутри комнат, формирующих здание. Эта ситуация является следствием требования или необходимости закончить с содержанием и сделать доступными электрические системы до того, как будет выполняться множество других окончательных работ в здании. Для того чтобы избежать повреждения защитных пластин во время проведения вышеупомянутых окончательных работ, обычно пластины устанавливаются на соответствующие места в поддерживающих рамах только после того, как окончательные работы были, в основном, закончены. Однако часто случается, что во время проведения окончательных работ электрическая аппаратура,смонтированная на поддерживающих рамах, страдает от различного рода повреждений. Например, из-за присутствия, входа в комнаты и перемещения по комнатам здания многочисленных рабочих (плотников,водопроводчиков, рабочих по мрамору, декораторов и т.д.) и из-за их многочисленных инструментов(дрелей, веников, ведер), материалов (краски, растворители, порошки, вообще жидкости и т.д.) и объектов (приставных лестниц, фурнитуры, тележек), которые используются и перемещаются вокруг объектов электроаппаратуры вышеупомянутыми рабочими внутри здания, часто случается, что части электроаппаратуры, которые, как предполагается, должны оставаться видимыми во время их использования, безнадежно повреждены царапинами, более или менее глубокими, скоплениями пыли и красящими или абразивными веществами. В некоторых случаях это повреждение носит эстетический характер, в том смысле, что оно изменяет внешний вид электрической аппаратуры, в то время как в других, более серьезных случаях, повреждения могут быть такими, что они непоправимы и вызывают риск ненормального функционирования вышеупомянутой электроаппаратуры. Несмотря на необходимость защиты электрической аппаратуры от вышеупомянутой опасности повреждений, существующий уровень техники не предоставляет большого выбора для решения вышеупомянутой проблемы. Более того, эти решения часто демонстрировали их неэффективность и неудобство в использовании. Например, известно решение, которое предлагает прикрепление защитной пластины к поддерживающей раме один раз, когда электрическая аппаратура уже была подключена к проводам и закреплена на раме, и покрытие электроаппаратуры после результирующего этапа работ защитной клейкой лентой и упаковка пластиковым материалом, который, в основном, покрывает все свободные поверхности электроаппаратуры. Таким способом можно защитить и защитную пластину, и видимые части электроаппаратуры. Однако это решение имеет следующие недостатки: необходимо установить защитную пластину перед выполнением остающихся окончательных работ,в то время как последние тенденции таковы, что выбор и покупка защитных пластин оставляется конечному пользователю здания, даже после выполнения окончательных работ и отделки; защитная пленка предотвращает доступ к электрической аппаратуре, таким образом, например, ро-1 013458 зетки электропитания не могут использоваться во время выполнения окончательных работ, пока защитная пленка не будет удалена или прорезана; в том случае, если предмет с острым краем непреднамеренно ударит по пленке, он может легко ее разорвать, подвергая серьезному риску повреждения и электрическую аппаратуру, и защитную пластину. Задача настоящего изобретения состоит в том, чтобы обеспечить устройство, которое сделает возможным удовлетворить нужды защиты электрической аппаратуры во время выполнения окончательных работ и которое в то же самое время делает возможным преодолеть вышеописанные недостатки известных решений существующего уровня техники. Вышеуказанная задача решается с помощью защитного устройства, которое описано в приведенном п.1 формулы изобретения в самом общем варианте ее осуществления, и некоторых предпочтительных вариантов, как указано в дополнительных пунктах формулы изобретения. Группа элементов, как указано в п.9 формулы изобретения, также представляет собой часть настоящего изобретения. Дополнительные свойства и преимущества настоящего изобретения будут более очевидны из последующего детального описания типичного, но не ограничивающего варианта осуществления изобретения, которое сопровождается чертежами, на которых фиг. 1 показывает вид спереди поддерживающей рамы для электрической аппаратуры, с которой может быть соединено защитное устройство, согласно настоящему изобретению; фиг. 2 показывает вид в перспективе наиболее предпочтительного варианта осуществления изобретения защитного устройства согласно настоящему изобретению; фиг. 3 показывает вид в перспективе группы деталей, включая защитное устройство, изображенное на фиг. 2, присоединенное к поддерживающей раме, изображенной на фиг. 1; фиг. 4 показывает вид в перспективе группы деталей, изображенных на фиг. 3, с добавлением трех электрических устройств, закрепленных в поддерживающей раме; фиг. 5 показывает использование варианта осуществления изобретения группы деталей, изображенных на фиг. 4; фиг. 6 показывает вид в перспективе конструктивного элемента, который может быть прикреплен к защитному устройству, изображенному на фиг. 2; и фиг. 7 показывает вид в перспективе конструктивного элемента, изображенного на фиг. 6, соединенного с группой деталей, изображенных на фиг. 4. На этих фигурах одинаковые или подобные элементы будут обозначаться одинаковыми позициями. Фиг. 1 иллюстрирует отдельный вариант осуществления изобретения поддерживающей рамы 1, которая может крепиться к стене так, чтобы смонтировать на этой стене одно или более электрических устройств, не показанных на фиг. 1. Поддерживающая рама 1 содержит, в основном, корпус, имеющий форму рамы, обычно сделанный из изолирующего материала и имеющий приблизительно форму, похожую, в основном, на форму рамы,сделанной в виде пластины, например прямоугольная в плане форма с закругленными краями. В изображенном отдельном варианте осуществления изобретения корпус рамы 1 показан, в основном, в виде прямоугольной формы с закругленными краями. Поддерживающая рама 1 включает в себя средства 3, 4 для крепления к стене, которые служат для фиксации поддерживающей рамы 1 к стене. В варианте осуществления изобретения поддерживающей рамы, изображенной на фиг. 1, эти фиксирующие средства включают в себя два щелевидных сквозных отверстия 3, сделанных в корпусе 2 рамы 1, чтобы фиксировать с помощью винтов 5 или аналогичных средств вышеупомянутую раму к коробке, не показанной на фигурах, которая встроена в стену, например, в том случае, если эта стена является толстой стеной с каменной кладкой (т.е. такая стена, где можно встроить коробку). Средства 3, 4 для крепления к стене также включают в себя добавочные отверстия 4 (сквозные или предварительно выполненные отверстия), чтобы фиксировать раму 1 с помощью винтов или аналогичных средств непосредственно к стене, т.е. без использования коробки. Например, такая ситуация возникает в практике в том случае, если стена для фиксации коробки является стеной не с каменной кладкой, а панельной стеной, в которую невозможно встроить коробку. Поддерживающая рама дополнительно включает в себя стыковочные средства 6 для соединения рамы 1 с защитной пластиной, не показанной на фиг. 1. В варианте осуществления изобретения, изображенном на фиг. 1, эти стыковочные средства включают в себя, но не ограничивают, четыре стыковочные канавки 6, которые являются ответной частью к фиксирующим выступам, находящимся на защитной пластине. Специалистам в этой области техники известно, что роль защитной пластины - это не только гарантия хотя бы минимальной защиты электрической аппаратуры, например, от пыли, но также предотвращение опасного доступа (например, с острым предметом) к токопроводящим частям электрической аппаратуры. Другой фундаментальной целью защитных пластин является также маскировка малопривлекательных пятен, вызванных, например, присутствием коробки и поддерживающей рамы, которая скорее имеет функциональное значение, чем эстетическое. Корпус 2 рамы 1 располагается вокруг по крайней мере одного главного отверстия 7, определяюще-2 013458 го монтажное окно 7 таким образом, чтобы вмещать или удерживать одно или более электрических устройств, не показанных на фиг. 1. Множество стыковочных элементов 8 выступают из корпуса 2 поддерживающей рамы по направлению к вышеуказанному отверстию 7, предпочтительно вдоль двух параллельных сторон корпуса 2 рамы, которая определяет вышеуказанное отверстие 7. Эти стыковочные элементы 8 выполнены таким образом, чтобы взаимодействовать с соответствующими стыковочными элементами, находящимися на двух противоположных сторонах электрических устройств, которые должны быть пристыкованы к поддерживающей раме 1. Обычно стыковочные элементы 8 позволяют производить пристыковку электрических устройств к поддерживающей раме 1 путем защелкивания и фиксации. Фиг. 2 показывает наиболее предпочтительный вариант осуществления изобретения заменяемого защитного устройства, в целом обозначенного позицией 21, которое может быть присоединено к поддерживающей раме 1 (например, такой, как поддерживающая рама 1, изображенная на фиг. 1) для защиты электрических устройств, с тем чтобы зафиксировать его на вышеуказанной раме 1. Защитное устройство 21 предпочтительно изготавливать из твердого пластика и еще более предпочтительно из повторно используемого пластика. Защитное устройство 21 включает в себя базовую часть 22, предназначенную для того, чтобы закрывать главный корпус 2 поддерживающей рамы 1, когда защитное устройство присоединено к поддерживающей раме 1. Базовая часть 22 защитного устройства 21 располагается вокруг сквозного отверстия 27, главным образом центрального, выполненного в базовой части 22, чтобы взаимодействовать с монтажным окном 7 поддерживающей рамы 1. Другими словами, сквозное отверстие 27 и монтажное окно 7, главным образом, соосны и имеют одинаковую протяженность. В наиболее предпочтительном варианте осуществления изобретения, показанном на фиг. 2, базовая часть 22 выполнена, главным образом, как пластинчатая решетка, имеющая форму рамы, которая располагается вокруг сквозного отверстия 27 и которая, главным образом по форме контура, сопоставима с главным корпусом 2 поддерживающей рамы 1. Базовая часть 22 защитного устройства 21 включает в себя фиксирующие средства 26 для заменяемого защитного устройства, которое присоединяется к поддерживающей раме 1. Предпочтительно, чтобы указанные фиксирующие средства 26 были фиксируемыми и защелкивающимися. В этом случае операции по накладыванию и удалению защитного устройства 21 к раме 1, будут наиболее простыми и быстрыми, т.к. они не требуют какого-либо специального инструмента. В наиболее предпочтительном варианте осуществления изобретения, чтобы еще более упростить дальнейшее удаление защитного устройства 21 с поддерживающей рамы 1, к которой оно присоединено,фигурные удерживающие средства 29 выполнены в защитном устройстве 21 и предпочтительно на периферическом участке соответствующей базовой части 22 таким образом, чтобы обеспечить ручной захват для оператора, который желает произвести операцию по удалению защитного устройства вручную,т.е. без использования инструментов. На фиг. 3, где защитное устройство 21 накладывается на поддерживающую раму 1, можно наиболее наглядно увидеть, что вышеуказанные удерживающие средства 29 предпочтительно выполнены такой формы, чтобы получились свободные пространства 10 между противолежащими базовой частью 22 защитного устройства 21 и поддерживающей рамой 1, таким образом позволяя вставить кончик пальца в каждое из указанных свободных пространств, для того, чтобы удалить защитное устройство 21 из поддерживающей рамы 1. В наиболее предпочтительном варианте осуществления изобретения фиксирующие средства 26 защитного устройства 21 предназначены для того, чтобы взаимодействовать с соответствующими дополнительными фиксирующими средствами 6, установленными в поддерживающей раме 1 для монтажа защитной пластины. Этот прием позволяет получить преимущество, которое делает необязательным обеспечение в поддерживающей раме 1 дальнейших фиксирующих средств для накладывания защитного устройства 21 на вышеуказанную раму. Например, в наиболее предпочтительном варианте осуществления изобретения защитного устройства 21, изображенного на фиг. 1, вышеуказанные фиксирующие средства представлены в виде множества выступающих язычков 26, предназначенных для вставки в соответствующие фиксирующие канавки 6, выполненные в корпусе 2 поддерживающей рамы 1, для фиксации защитной пластины (не показана на фигурах) на поддерживающей раме 1. На фиг. 2 виден только один из вышеуказанных выступающих язычков, однако должно быть понятно, что защитное устройство 21 на фиг. 2 включает в себя, например, определенное количество выступающих язычков, соответствующих такому же количеству фиксирующих канавок 6, выполненных в поддерживающей раме 1 на фиг. 1. В наиболее предпочтительном варианте осуществления изобретения базовая часть 22 включает в себя множество сквозных отверстий 23, 24, взаимозависимых с соответствующими отверстиями 3, 4,выполненными в корпусе 2 поддерживающей рамы 1 и служащими для крепления поддерживающей рамы 1 к стене, на которой предполагается ее установка. Указанные сквозные отверстия 23, 24 имеют такую форму, что защитное устройство 21, если оно присоединяется к раме 1, не будет мешать фиксирующим средствам, например, винтам 5, используемым для крепления поддерживающей рамы 1 к стене. Очень выгодно, что этот прием делает возможной установить поддерживающую раму 1 на стену, когда-3 013458 защитное устройство 21 уже наложено на поддерживающую раму 1 и удалить защитное устройство 21 из поддерживающей рамы 1, когда последняя уже установлена на стене, без необходимости удаления поддерживающей рамы 1 из стены. В соответствии с фиг. 3 и 4 дает преимущество также и то, что защитное устройство 21 согласно настоящему изобретению включает в себя защитную часть 28, присоединенную к базовой части 22, которая окружает сквозное отверстие 27, сделанное в базовой части 22 таким образом, чтобы сформировать по меньшей мере одну защитную камеру 41, выполненную с одной открытой стороной, форма которой обеспечивает укрытие для внутренних передних участков одного или более электрических устройств 40,предназначенных для крепления в поддерживающей раме 1. Предпочтительно, чтобы вышеуказанная защитная часть 28 была сформирована стенками, перпендикулярными к базовой части 22, чтобы она была перпендикулярна защитной части. В наиболее предпочтительном варианте осуществления изобретения вышеуказанная защитная часть 28 представлена выступающей стенкой, которая окружает отверстие 27, чтобы сформировать выступающий бортик 28, который расположен соосно с отверстием 27 (и поэтому таким же образом расположен по отношению к монтажному окну 7 поддерживающей рамы 1). В предпочтительном варианте осуществления изобретения указанный выступающий бортик выступает из базовой части на расстояние между 0,6 и 1,5 см. В наиболее предпочтительном варианте осуществления изобретения вышеуказанная защитная часть 28 (как, например, в случае выступающего бортика 28) выполнена такой формы, чтобы позволить фиксирование электрических устройств 40 в поддерживающей раме 1, когда защитное устройство 21 накладывается на поддерживающую раму 1; позволить удаление защитного устройства 21 из поддерживающей рамы 1 без необходимости удаления электрических устройств 40 из поддерживающей рамы 1. Следует также отметить преимущество, которое состоит в том, что присутствие защитной камеры 41 с одной открытой стороной позволяет полное использование электрических устройств 40, даже когда защитное устройство 21 уже наложено на поддерживающую раму 1. Другими словами, электрическая система здания может использоваться без ограничений во время выполнения окончательных работ в здании, без удаления защитного устройства 21. Например, фиг. 5 показывает, как можно вставить вилку 45 в розетку электропитания, закрепленную в раме 1, на которую наложено защитное устройство 21. Как уже отмечалось, хотя защитная камера 41, определяемая защитной частью 28, выполнена с одной открытой стороной, присутствие указанной защитной камеры 41 в защитном устройстве 21 значительно уменьшает вероятность случайного повреждения электрических устройств 40 во время выполнения типичных окончательных работ в здании. Возьмем хотя бы такой пример, когда предметы с острыми краями падают вертикально и проваливаются через защитную раму 1, или, например, тележка, которая царапает стену в том месте, где установлена поддерживающая рама 1. Что касается фиг. 6 в том случае, когда должна быть гарантирована полная защита электрических устройств 40, установленных в поддерживающей раме 1, защитное устройство 21 может быть дополнительно обеспечено съемной крышкой 50, которая присоединяется к защитному устройству 21, чтобы временно закрыть открытую сторону защитной камеры 41. Это требование обычно наиболее актуально во время выполнения окончательных работ, когда возможно разбрызгивание или разливание жидкостей на стены, например, во время покрасочных или отделочных работ. Предпочтительно, чтобы съемная крышка 50 была сделана из прозрачного материала, например твердого пластика, чтобы обеспечить видимость электрических устройств 40. В альтернативном варианте осуществления изобретения вышеуказанная съемная крышка 50 сделана из мягкого, прозрачного синтетического материала, например, силикона, чтобы позволить использование некоторых электрических устройств 40, которые можно будет включать с помощью нажатия (например, нажимные кнопки систем освещения), без необходимости удаления съемной крышки 50. Таким образом, оператор может, например, включить или выключить свет, не беспокоясь о загрязнении или не боясь оставить пятна на электрических устройствах 40. Что касается фиг. 7, где съемная крышка 50 соединена с защитным устройством 21, в отдельном варианте осуществления изобретения, где защитная часть 28 защитного устройства 21 включает в себя выступающий бортик 28, съемная крышка 50 может быть легко установлена вокруг вышеуказанного выступающего бортика 28. Более того, в этом случае, делая съемную крышку 50 из силикона, мы получаем выгодную в данном случае водонепроницаемость. На основе вышеприведенного описания можно понять, что защитное устройство 21 обладает такими свойствами, которые позволяют ему полностью преодолеть вышеупомянутые недостатки, имеющиеся в существующем уровне техники. Следует также отметить, что защитное устройство 21 согласно настоящему изобретению может производиться из недорогих материалов, поэтому он может рассматриваться как одноразовый элемент(возможно пригодный для вторичного использования), поставляемый вместе с каждой поддерживающей рамой 1 и, например, удобно поставлять его уже наложенным на соответствующую поддерживающую раму 1, таким образом формируя группу элементов, уже готовую для установки в стену. Более того, за-4 013458 щитное устройство 21 и, в частности, его защитная часть 28 могут быть обеспечены имеющими определенную форму профилями 30, которые делают возможным сформировать комплекты групп деталей, составляющих защитные устройства 21 и соответствующие рамы 1, чтобы создавать готовые для реализации удобные и компактные блоки многочисленных групп деталей, сложенные вместе, т.е. в комплекте. Конечно, для того чтобы удовлетворять возможным и специфическим требованиям, специалисты в этой области техники могут найти применение вышеописанного защитного устройства и группы деталей согласно изобретению во многих модификациях и вариациях, однако все они включены в пределы охраны изобретения, как определено в следующих ниже формулах изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитное устройство (21) для защиты по меньшей мере одного электрического устройства (40),которое может быть закреплено на стене с помощью поддерживающей рамы (1), включающей в себя главный корпус (2), который снабжен по меньшей мере одним монтажным окном (7), предназначенным для установки вышеуказанных электрических устройств (40), содержащее базовую часть (22), предназначенную для облицовки вышеуказанного главного корпуса (2) с возможностью демонтажа и снабженную по меньшей мере одним сквозным отверстием (27), взаимодействующим с упомянутым выше по меньшей мере одним монтажным окном (7); защитную часть (28), присоединенную к базовой части (22), содержащую выступающую стенку,расположенную вокруг сквозного отверстия (27) так, чтобы образовать выступающий бортик (28), и по меньшей мере одну защитную камеру (41), выполненную с одной открытой стороной, форма которой обеспечивает размещение для упомянутых выше электрических устройств (40),отличающееся тем, что упомянутая выше базовая часть (22), окружающая как оболочка главный корпус (2) поддерживающей рамы, выполнена практически плоской, имеющей форму рамы, расположенной вокруг отверстия (27) и которая имеет контур, практически подобный главному корпусу (2) поддерживающей рамы (1). 2. Защитное устройство (21) по п.1, в котором вышеуказанная выступающая стенка окружает сквозное отверстие (27) с образованием выступающего бортика (28), который расположен соосно сквозному отверстию (27). 3. Защитное устройство (21) по любому из предыдущих пунктов, в котором вышеуказанная выступающая стенка располагается на границе вышеуказанного сквозного отверстия. 4. Защитное устройство (21) по любому из предыдущих пунктов, в котором вышеуказанное защитное устройство (21) может быть сменным и накладываться на поддерживающую раму (1) с помощью фиксирующих средств (26) таким образом, чтобы взаимодействовать с дополнительными фиксирующими средствами (6), выполненными в поддерживающей раме (1), для того, чтобы наложить защитную пластину отдельно от вышеуказанного защитного устройства (21) на поддерживающую раму (1). 5. Защитное устройство (21) по любому из предыдущих пунктов, в котором вышеуказанная защитная часть (28) имеет форму, обеспечивающую фиксацию вышеуказанных электрических устройств (40) в поддерживающей раме (1), когда защитное устройство (21) накладывается на поддерживающую раму (1); удаление защитного устройства (21) из поддерживающей рамы (1) без необходимости удаления вышеуказанных электрических устройств (40) из поддерживающей рамы (1). 6. Защитное устройство по любому из предыдущих пунктов, дополнительно содержащее крышку(50), являющуюся съемной и присоединенную к вышеуказанному защитному устройству (21), для того,чтобы временно закрыть упомянутую выше открытую сторону. 7. Защитное устройство (21) по п.6, в котором вышеуказанная съемная крышка (50) выполнена с возможностью плотной установки на упомянутом выше выступающем бортике (28). 8. Защитное устройство (21) по п.6 или 7, в котором вышеуказанная съемная крышка (50) сделана из прозрачного материала. 9. Группа деталей (1, 21) для установки на стене по меньшей мере одного электрического устройства (40), содержащая поддерживающую раму (1), включающую в себя главный корпус (2), снабженный по меньшей мере одним монтажным окном (7), предназначенным для размещения вышеуказанных электрических устройств (40); защитное устройство (21), включающее в себя базовую часть (22), предназначенную для облицовки вышеуказанного главного корпуса (2), которая также является сменной и может быть наложена на поддерживающую раму (1), имеющую по меньшей мере одно сквозное отверстие (27), подходящее для взаимодействия с упоминавшимся выше по меньшей мере одним монтажным окном (7); и защитную часть (28), присоединенную к базовой части (22), которая включает в себя выступающую стенку, расположенную вокруг сквозного отверстия (27) с образованием выступающего бортика (28), и по меньшей мере одну защитную камеру (41), выполненную с одной открытой стороной и имеющую такую форму, которая обеспечивает размещение, по крайней мере, для переднего участка упомянутых-5 013458 выше электрических устройств (40),отличающаяся тем, что упомянутая выше базовая часть (22), окружающая как оболочка главный корпус (2) поддерживающей рамы, выполнена практически плоской, имеющей форму рамы, расположенной вокруг отверстия (27) и которая имеет контур, практически подобный главному корпусу (2) поддерживающей рамы (1). 10. Группа деталей (1, 21) по п.9, в которой вышеуказанная выступающая стенка окружает сквозное отверстие (27) с образованием выступающего бортика (28), который расположен соосно сквозному отверстию (27). 11. Группа деталей (1, 21) по п.9 или 10, в которой вышеуказанная защитная часть (28) содержит профилированные участки (30), обеспечивающие образование набора из вышеуказанной группы деталей(1, 21) или набора из другой идентичной группы деталей.
