Зеркало серебряное, устойчивое к ультрафиолетовому излучению, для использования в солнечных рефлекторах

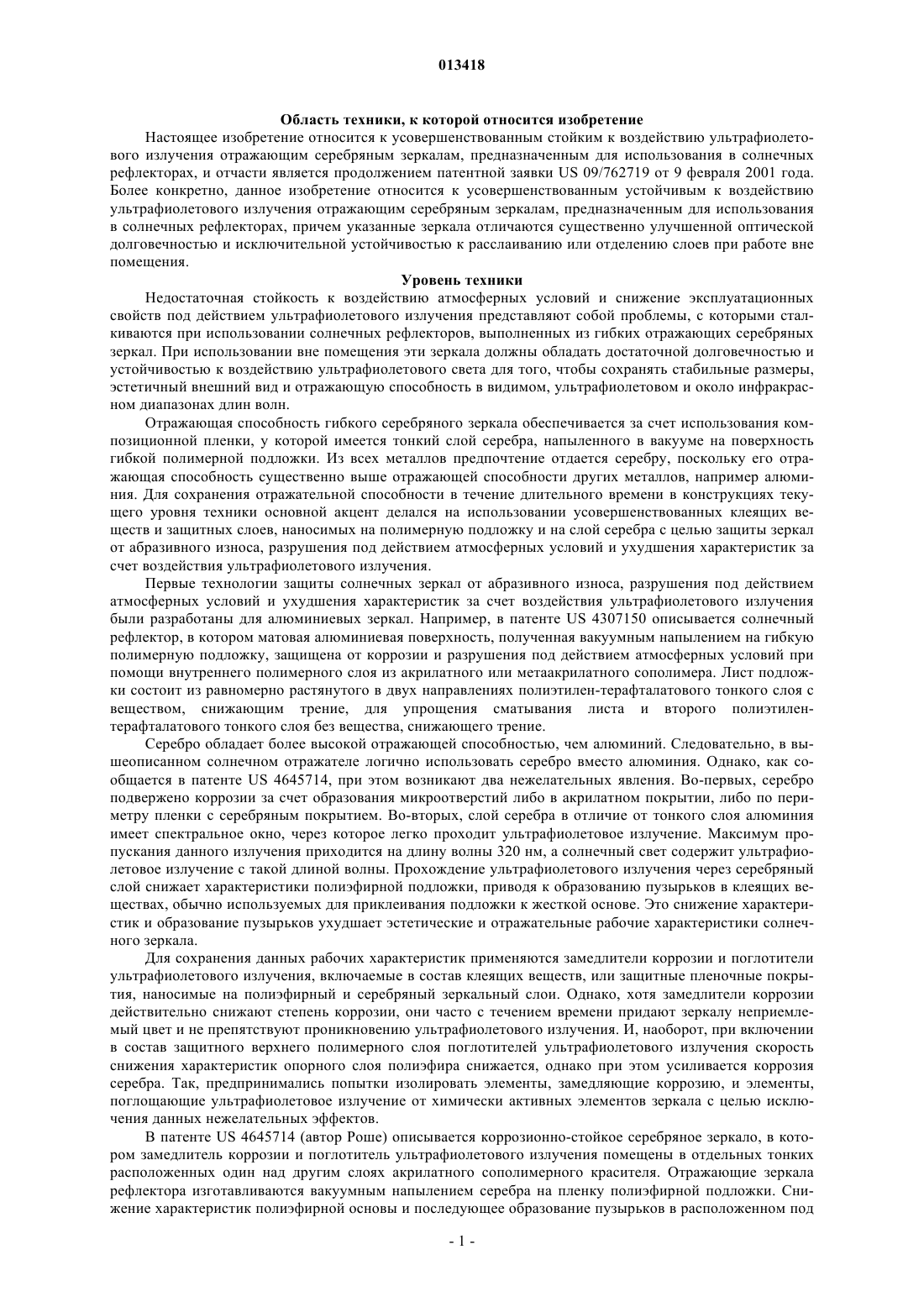

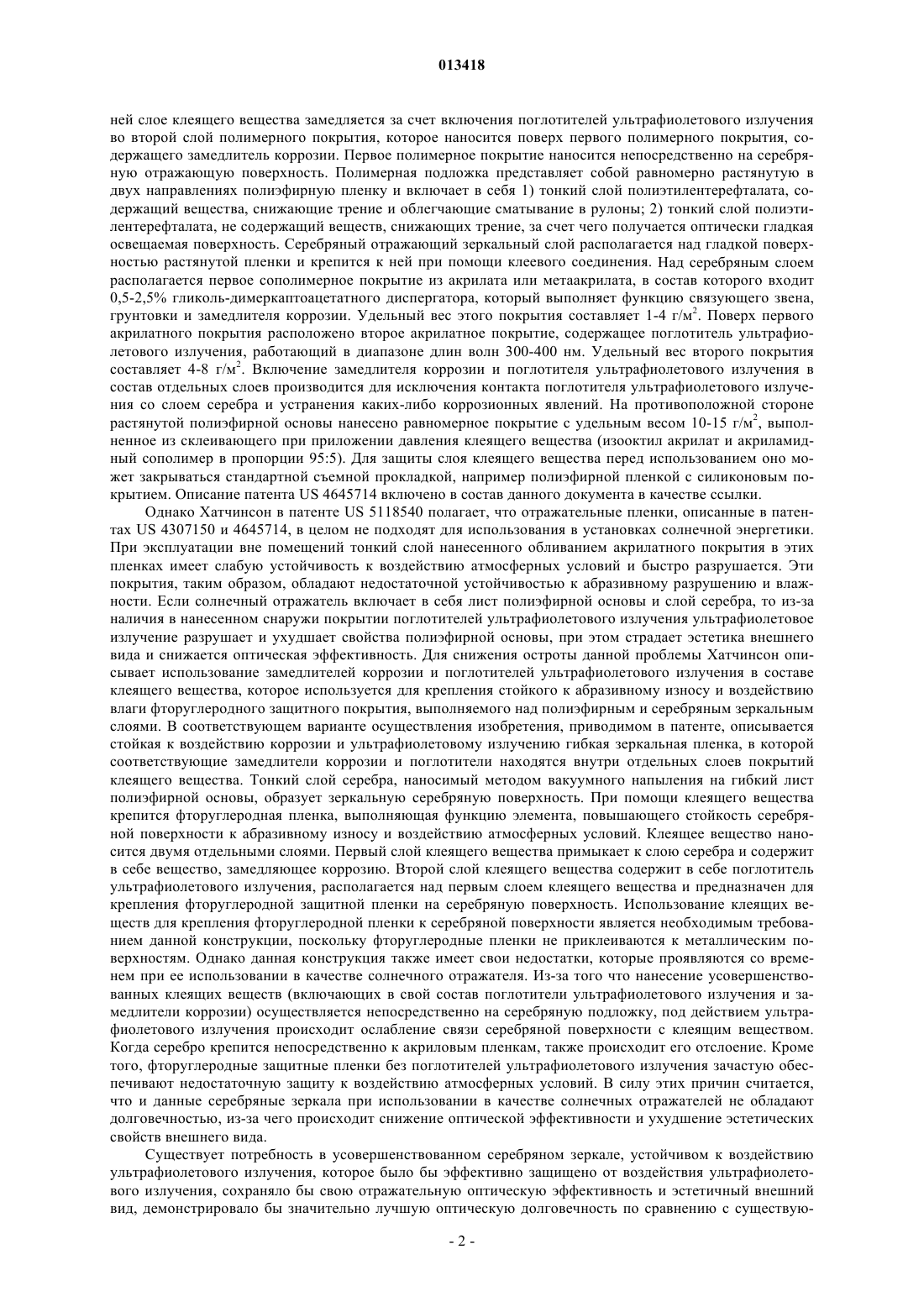

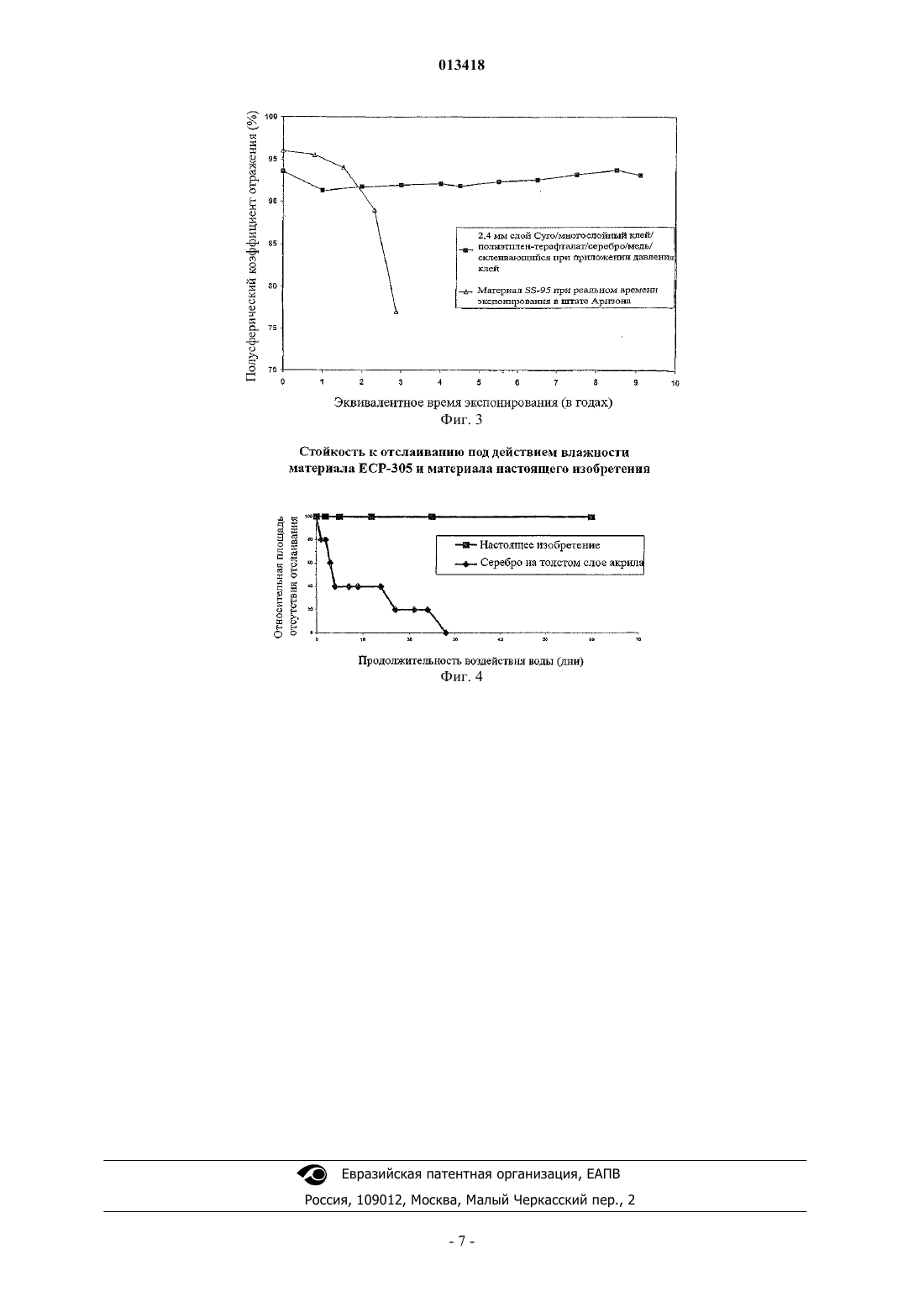

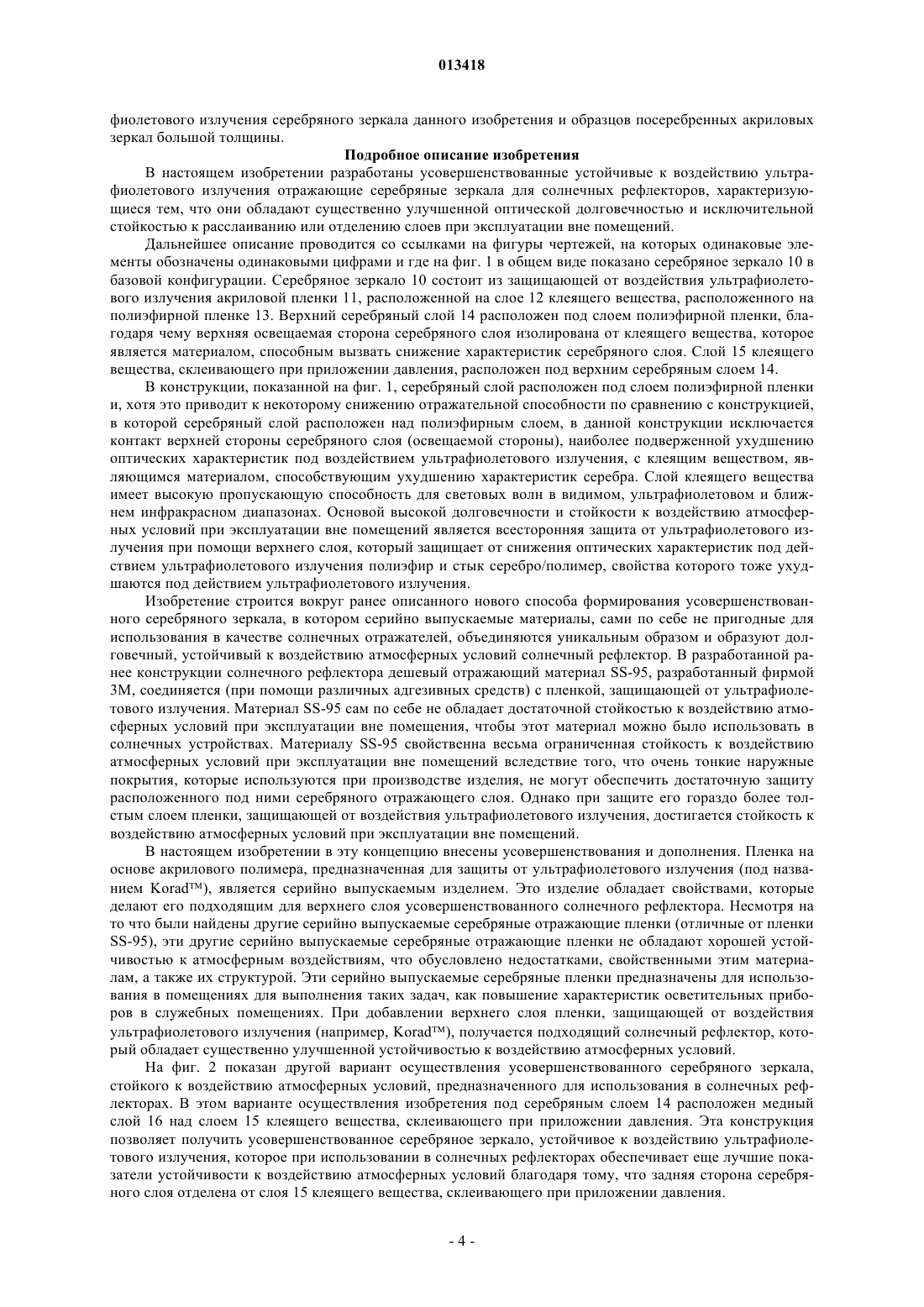

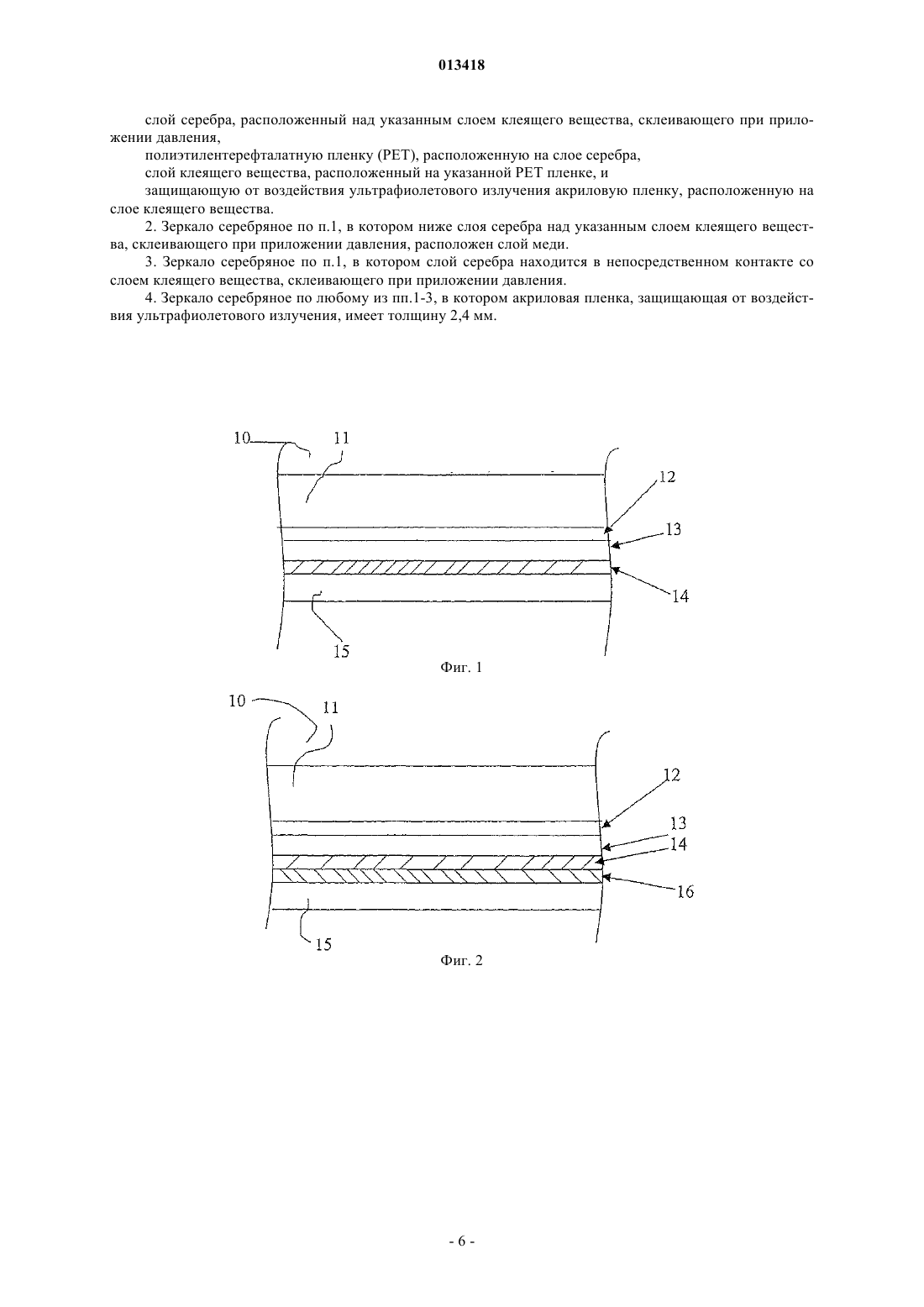

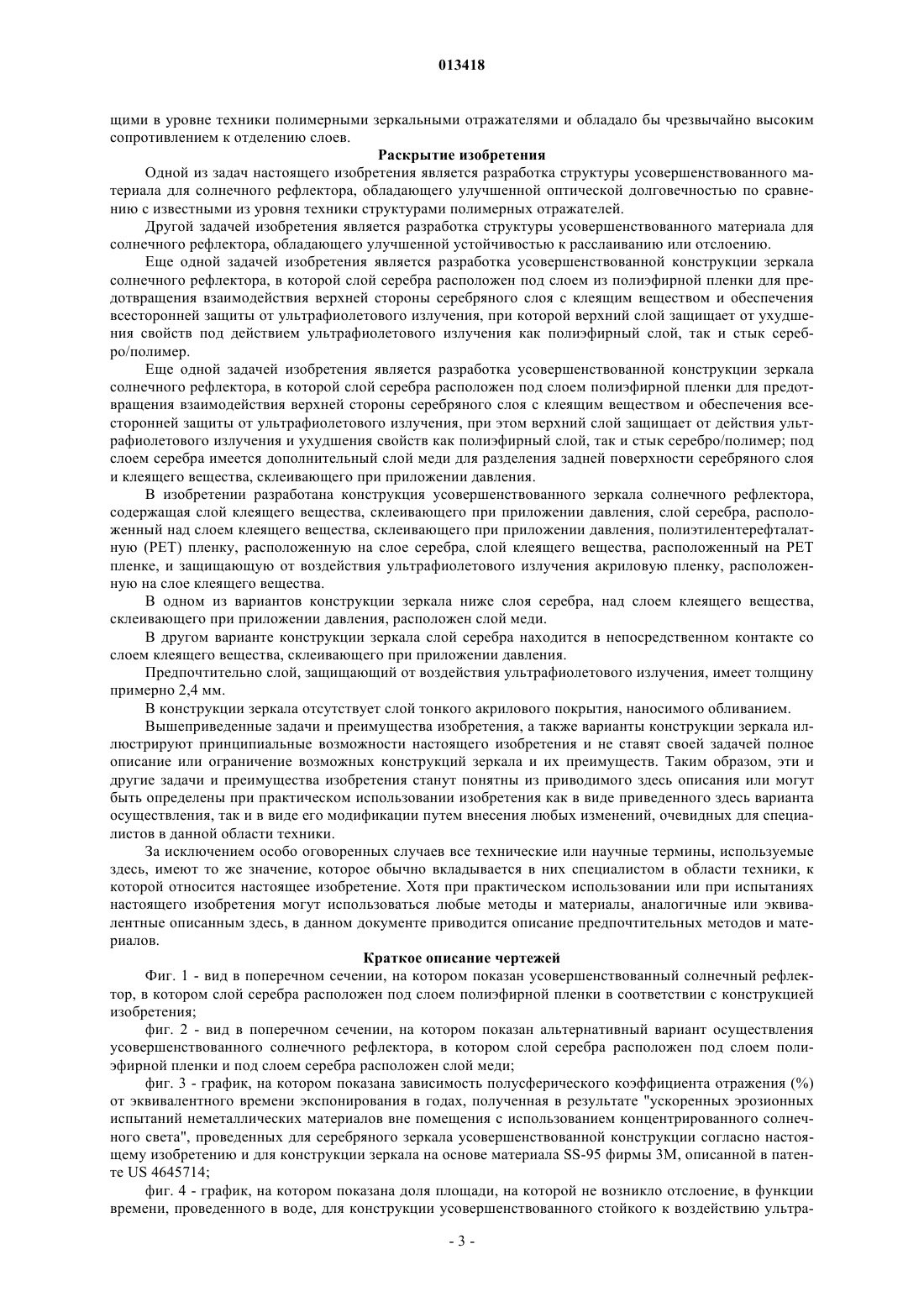

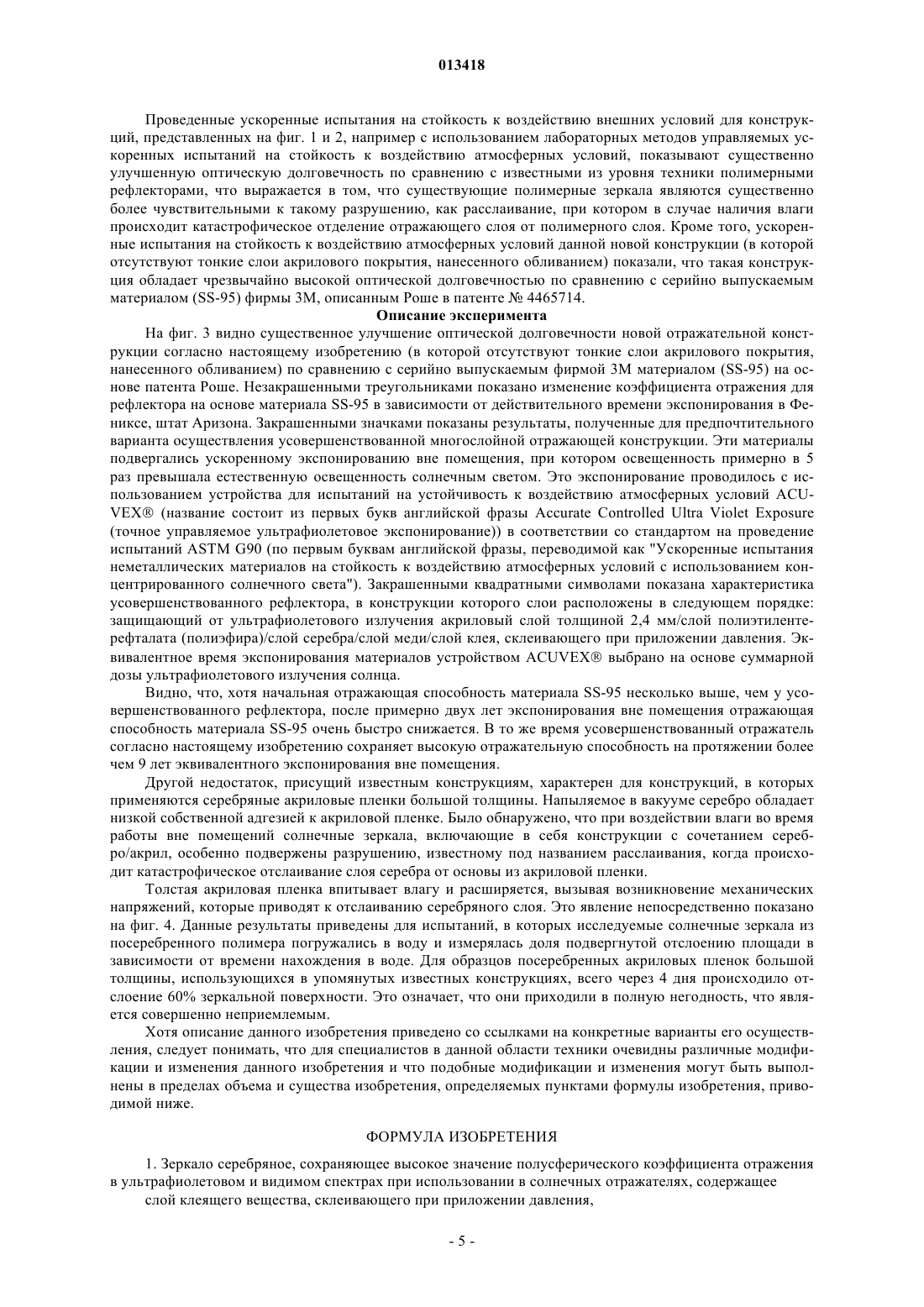

013418 Область техники, к которой относится изобретение Настоящее изобретение относится к усовершенствованным стойким к воздействию ультрафиолетового излучения отражающим серебряным зеркалам, предназначенным для использования в солнечных рефлекторах, и отчасти является продолжением патентной заявки US 09/762719 от 9 февраля 2001 года. Более конкретно, данное изобретение относится к усовершенствованным устойчивым к воздействию ультрафиолетового излучения отражающим серебряным зеркалам, предназначенным для использования в солнечных рефлекторах, причем указанные зеркала отличаются существенно улучшенной оптической долговечностью и исключительной устойчивостью к расслаиванию или отделению слоев при работе вне помещения. Уровень техники Недостаточная стойкость к воздействию атмосферных условий и снижение эксплуатационных свойств под действием ультрафиолетового излучения представляют собой проблемы, с которыми сталкиваются при использовании солнечных рефлекторов, выполненных из гибких отражающих серебряных зеркал. При использовании вне помещения эти зеркала должны обладать достаточной долговечностью и устойчивостью к воздействию ультрафиолетового света для того, чтобы сохранять стабильные размеры,эстетичный внешний вид и отражающую способность в видимом, ультрафиолетовом и около инфракрасном диапазонах длин волн. Отражающая способность гибкого серебряного зеркала обеспечивается за счет использования композиционной пленки, у которой имеется тонкий слой серебра, напыленного в вакууме на поверхность гибкой полимерной подложки. Из всех металлов предпочтение отдается серебру, поскольку его отражающая способность существенно выше отражающей способности других металлов, например алюминия. Для сохранения отражательной способности в течение длительного времени в конструкциях текущего уровня техники основной акцент делался на использовании усовершенствованных клеящих веществ и защитных слоев, наносимых на полимерную подложку и на слой серебра с целью защиты зеркал от абразивного износа, разрушения под действием атмосферных условий и ухудшения характеристик за счет воздействия ультрафиолетового излучения. Первые технологии защиты солнечных зеркал от абразивного износа, разрушения под действием атмосферных условий и ухудшения характеристик за счет воздействия ультрафиолетового излучения были разработаны для алюминиевых зеркал. Например, в патенте US 4307150 описывается солнечный рефлектор, в котором матовая алюминиевая поверхность, полученная вакуумным напылением на гибкую полимерную подложку, защищена от коррозии и разрушения под действием атмосферных условий при помощи внутреннего полимерного слоя из акрилатного или метаакрилатного сополимера. Лист подложки состоит из равномерно растянутого в двух направлениях полиэтилен-терафталатового тонкого слоя с веществом, снижающим трение, для упрощения сматывания листа и второго полиэтилентерафталатового тонкого слоя без вещества, снижающего трение. Серебро обладает более высокой отражающей способностью, чем алюминий. Следовательно, в вышеописанном солнечном отражателе логично использовать серебро вместо алюминия. Однако, как сообщается в патенте US 4645714, при этом возникают два нежелательных явления. Во-первых, серебро подвержено коррозии за счет образования микроотверстий либо в акрилатном покрытии, либо по периметру пленки с серебряным покрытием. Во-вторых, слой серебра в отличие от тонкого слоя алюминия имеет спектральное окно, через которое легко проходит ультрафиолетовое излучение. Максимум пропускания данного излучения приходится на длину волны 320 нм, а солнечный свет содержит ультрафиолетовое излучение с такой длиной волны. Прохождение ультрафиолетового излучения через серебряный слой снижает характеристики полиэфирной подложки, приводя к образованию пузырьков в клеящих веществах, обычно используемых для приклеивания подложки к жесткой основе. Это снижение характеристик и образование пузырьков ухудшает эстетические и отражательные рабочие характеристики солнечного зеркала. Для сохранения данных рабочих характеристик применяются замедлители коррозии и поглотители ультрафиолетового излучения, включаемые в состав клеящих веществ, или защитные пленочные покрытия, наносимые на полиэфирный и серебряный зеркальный слои. Однако, хотя замедлители коррозии действительно снижают степень коррозии, они часто с течением времени придают зеркалу неприемлемый цвет и не препятствуют проникновению ультрафиолетового излучения. И, наоборот, при включении в состав защитного верхнего полимерного слоя поглотителей ультрафиолетового излучения скорость снижения характеристик опорного слоя полиэфира снижается, однако при этом усиливается коррозия серебра. Так, предпринимались попытки изолировать элементы, замедляющие коррозию, и элементы,поглощающие ультрафиолетовое излучение от химически активных элементов зеркала с целью исключения данных нежелательных эффектов. В патенте US 4645714 (автор Роше) описывается коррозионно-стойкое серебряное зеркало, в котором замедлитель коррозии и поглотитель ультрафиолетового излучения помещены в отдельных тонких расположенных один над другим слоях акрилатного сополимерного красителя. Отражающие зеркала рефлектора изготавливаются вакуумным напылением серебра на пленку полиэфирной подложки. Снижение характеристик полиэфирной основы и последующее образование пузырьков в расположенном под-1 013418 ней слое клеящего вещества замедляется за счет включения поглотителей ультрафиолетового излучения во второй слой полимерного покрытия, которое наносится поверх первого полимерного покрытия, содержащего замедлитель коррозии. Первое полимерное покрытие наносится непосредственно на серебряную отражающую поверхность. Полимерная подложка представляет собой равномерно растянутую в двух направлениях полиэфирную пленку и включает в себя 1) тонкий слой полиэтилентерефталата, содержащий вещества, снижающие трение и облегчающие сматывание в рулоны; 2) тонкий слой полиэтилентерефталата, не содержащий веществ, снижающих трение, за счет чего получается оптически гладкая освещаемая поверхность. Серебряный отражающий зеркальный слой располагается над гладкой поверхностью растянутой пленки и крепится к ней при помощи клеевого соединения. Над серебряным слоем располагается первое сополимерное покрытие из акрилата или метаакрилата, в состав которого входит 0,5-2,5% гликоль-димеркаптоацетатного диспергатора, который выполняет функцию связующего звена,грунтовки и замедлителя коррозии. Удельный вес этого покрытия составляет 1-4 г/м 2. Поверх первого акрилатного покрытия расположено второе акрилатное покрытие, содержащее поглотитель ультрафиолетового излучения, работающий в диапазоне длин волн 300-400 нм. Удельный вес второго покрытия составляет 4-8 г/м 2. Включение замедлителя коррозии и поглотителя ультрафиолетового излучения в состав отдельных слоев производится для исключения контакта поглотителя ультрафиолетового излучения со слоем серебра и устранения каких-либо коррозионных явлений. На противоположной стороне растянутой полиэфирной основы нанесено равномерное покрытие с удельным весом 10-15 г/м 2, выполненное из склеивающего при приложении давления клеящего вещества (изооктил акрилат и акриламидный сополимер в пропорции 95:5). Для защиты слоя клеящего вещества перед использованием оно может закрываться стандартной съемной прокладкой, например полиэфирной пленкой с силиконовым покрытием. Описание патента US 4645714 включено в состав данного документа в качестве ссылки. Однако Хатчинсон в патенте US 5118540 полагает, что отражательные пленки, описанные в патентах US 4307150 и 4645714, в целом не подходят для использования в установках солнечной энергетики. При эксплуатации вне помещений тонкий слой нанесенного обливанием акрилатного покрытия в этих пленках имеет слабую устойчивость к воздействию атмосферных условий и быстро разрушается. Эти покрытия, таким образом, обладают недостаточной устойчивостью к абразивному разрушению и влажности. Если солнечный отражатель включает в себя лист полиэфирной основы и слой серебра, то из-за наличия в нанесенном снаружи покрытии поглотителей ультрафиолетового излучения ультрафиолетовое излучение разрушает и ухудшает свойства полиэфирной основы, при этом страдает эстетика внешнего вида и снижается оптическая эффективность. Для снижения остроты данной проблемы Хатчинсон описывает использование замедлителей коррозии и поглотителей ультрафиолетового излучения в составе клеящего вещества, которое используется для крепления стойкого к абразивному износу и воздействию влаги фторуглеродного защитного покрытия, выполняемого над полиэфирным и серебряным зеркальным слоями. В соответствующем варианте осуществления изобретения, приводимом в патенте, описывается стойкая к воздействию коррозии и ультрафиолетовому излучению гибкая зеркальная пленка, в которой соответствующие замедлители коррозии и поглотители находятся внутри отдельных слоев покрытий клеящего вещества. Тонкий слой серебра, наносимый методом вакуумного напыления на гибкий лист полиэфирной основы, образует зеркальную серебряную поверхность. При помощи клеящего вещества крепится фторуглеродная пленка, выполняющая функцию элемента, повышающего стойкость серебряной поверхности к абразивному износу и воздействию атмосферных условий. Клеящее вещество наносится двумя отдельными слоями. Первый слой клеящего вещества примыкает к слою серебра и содержит в себе вещество, замедляющее коррозию. Второй слой клеящего вещества содержит в себе поглотитель ультрафиолетового излучения, располагается над первым слоем клеящего вещества и предназначен для крепления фторуглеродной защитной пленки на серебряную поверхность. Использование клеящих веществ для крепления фторуглеродной пленки к серебряной поверхности является необходимым требованием данной конструкции, поскольку фторуглеродные пленки не приклеиваются к металлическим поверхностям. Однако данная конструкция также имеет свои недостатки, которые проявляются со временем при ее использовании в качестве солнечного отражателя. Из-за того что нанесение усовершенствованных клеящих веществ (включающих в свой состав поглотители ультрафиолетового излучения и замедлители коррозии) осуществляется непосредственно на серебряную подложку, под действием ультрафиолетового излучения происходит ослабление связи серебряной поверхности с клеящим веществом. Когда серебро крепится непосредственно к акриловым пленкам, также происходит его отслоение. Кроме того, фторуглеродные защитные пленки без поглотителей ультрафиолетового излучения зачастую обеспечивают недостаточную защиту к воздействию атмосферных условий. В силу этих причин считается,что и данные серебряные зеркала при использовании в качестве солнечных отражателей не обладают долговечностью, из-за чего происходит снижение оптической эффективности и ухудшение эстетических свойств внешнего вида. Существует потребность в усовершенствованном серебряном зеркале, устойчивом к воздействию ультрафиолетового излучения, которое было бы эффективно защищено от воздействия ультрафиолетового излучения, сохраняло бы свою отражательную оптическую эффективность и эстетичный внешний вид, демонстрировало бы значительно лучшую оптическую долговечность по сравнению с существую-2 013418 щими в уровне техники полимерными зеркальными отражателями и обладало бы чрезвычайно высоким сопротивлением к отделению слоев. Раскрытие изобретения Одной из задач настоящего изобретения является разработка структуры усовершенствованного материала для солнечного рефлектора, обладающего улучшенной оптической долговечностью по сравнению с известными из уровня техники структурами полимерных отражателей. Другой задачей изобретения является разработка структуры усовершенствованного материала для солнечного рефлектора, обладающего улучшенной устойчивостью к расслаиванию или отслоению. Еще одной задачей изобретения является разработка усовершенствованной конструкции зеркала солнечного рефлектора, в которой слой серебра расположен под слоем из полиэфирной пленки для предотвращения взаимодействия верхней стороны серебряного слоя с клеящим веществом и обеспечения всесторонней защиты от ультрафиолетового излучения, при которой верхний слой защищает от ухудшения свойств под действием ультрафиолетового излучения как полиэфирный слой, так и стык серебро/полимер. Еще одной задачей изобретения является разработка усовершенствованной конструкции зеркала солнечного рефлектора, в которой слой серебра расположен под слоем полиэфирной пленки для предотвращения взаимодействия верхней стороны серебряного слоя с клеящим веществом и обеспечения всесторонней защиты от ультрафиолетового излучения, при этом верхний слой защищает от действия ультрафиолетового излучения и ухудшения свойств как полиэфирный слой, так и стык серебро/полимер; под слоем серебра имеется дополнительный слой меди для разделения задней поверхности серебряного слоя и клеящего вещества, склеивающего при приложении давления. В изобретении разработана конструкция усовершенствованного зеркала солнечного рефлектора,содержащая слой клеящего вещества, склеивающего при приложении давления, слой серебра, расположенный над слоем клеящего вещества, склеивающего при приложении давления, полиэтилентерефталатную (PET) пленку, расположенную на слое серебра, слой клеящего вещества, расположенный на PET пленке, и защищающую от воздействия ультрафиолетового излучения акриловую пленку, расположенную на слое клеящего вещества. В одном из вариантов конструкции зеркала ниже слоя серебра, над слоем клеящего вещества,склеивающего при приложении давления, расположен слой меди. В другом варианте конструкции зеркала слой серебра находится в непосредственном контакте со слоем клеящего вещества, склеивающего при приложении давления. Предпочтительно слой, защищающий от воздействия ультрафиолетового излучения, имеет толщину примерно 2,4 мм. В конструкции зеркала отсутствует слой тонкого акрилового покрытия, наносимого обливанием. Вышеприведенные задачи и преимущества изобретения, а также варианты конструкции зеркала иллюстрируют принципиальные возможности настоящего изобретения и не ставят своей задачей полное описание или ограничение возможных конструкций зеркала и их преимуществ. Таким образом, эти и другие задачи и преимущества изобретения станут понятны из приводимого здесь описания или могут быть определены при практическом использовании изобретения как в виде приведенного здесь варианта осуществления, так и в виде его модификации путем внесения любых изменений, очевидных для специалистов в данной области техники. За исключением особо оговоренных случаев все технические или научные термины, используемые здесь, имеют то же значение, которое обычно вкладывается в них специалистом в области техники, к которой относится настоящее изобретение. Хотя при практическом использовании или при испытаниях настоящего изобретения могут использоваться любые методы и материалы, аналогичные или эквивалентные описанным здесь, в данном документе приводится описание предпочтительных методов и материалов. Краткое описание чертежей Фиг. 1 - вид в поперечном сечении, на котором показан усовершенствованный солнечный рефлектор, в котором слой серебра расположен под слоем полиэфирной пленки в соответствии с конструкцией изобретения; фиг. 2 - вид в поперечном сечении, на котором показан альтернативный вариант осуществления усовершенствованного солнечного рефлектора, в котором слой серебра расположен под слоем полиэфирной пленки и под слоем серебра расположен слой меди; фиг. 3 - график, на котором показана зависимость полусферического коэффициента отражения (%) от эквивалентного времени экспонирования в годах, полученная в результате "ускоренных эрозионных испытаний неметаллических материалов вне помещения с использованием концентрированного солнечного света", проведенных для серебряного зеркала усовершенствованной конструкции согласно настоящему изобретению и для конструкции зеркала на основе материала SS-95 фирмы 3 М, описанной в патенте US 4645714; фиг. 4 - график, на котором показана доля площади, на которой не возникло отслоение, в функции времени, проведенного в воде, для конструкции усовершенствованного стойкого к воздействию ультра-3 013418 фиолетового излучения серебряного зеркала данного изобретения и образцов посеребренных акриловых зеркал большой толщины. Подробное описание изобретения В настоящем изобретении разработаны усовершенствованные устойчивые к воздействию ультрафиолетового излучения отражающие серебряные зеркала для солнечных рефлекторов, характеризующиеся тем, что они обладают существенно улучшенной оптической долговечностью и исключительной стойкостью к расслаиванию или отделению слоев при эксплуатации вне помещений. Дальнейшее описание проводится со ссылками на фигуры чертежей, на которых одинаковые элементы обозначены одинаковыми цифрами и где на фиг. 1 в общем виде показано серебряное зеркало 10 в базовой конфигурации. Серебряное зеркало 10 состоит из защищающей от воздействия ультрафиолетового излучения акриловой пленки 11, расположенной на слое 12 клеящего вещества, расположенного на полиэфирной пленке 13. Верхний серебряный слой 14 расположен под слоем полиэфирной пленки, благодаря чему верхняя освещаемая сторона серебряного слоя изолирована от клеящего вещества, которое является материалом, способным вызвать снижение характеристик серебряного слоя. Слой 15 клеящего вещества, склеивающего при приложении давления, расположен под верхним серебряным слоем 14. В конструкции, показанной на фиг. 1, серебряный слой расположен под слоем полиэфирной пленки и, хотя это приводит к некоторому снижению отражательной способности по сравнению с конструкцией,в которой серебряный слой расположен над полиэфирным слоем, в данной конструкции исключается контакт верхней стороны серебряного слоя (освещаемой стороны), наиболее подверженной ухудшению оптических характеристик под воздействием ультрафиолетового излучения, с клеящим веществом, являющимся материалом, способствующим ухудшению характеристик серебра. Слой клеящего вещества имеет высокую пропускающую способность для световых волн в видимом, ультрафиолетовом и ближнем инфракрасном диапазонах. Основой высокой долговечности и стойкости к воздействию атмосферных условий при эксплуатации вне помещений является всесторонняя защита от ультрафиолетового излучения при помощи верхнего слоя, который защищает от снижения оптических характеристик под действием ультрафиолетового излучения полиэфир и стык серебро/полимер, свойства которого тоже ухудшаются под действием ультрафиолетового излучения. Изобретение строится вокруг ранее описанного нового способа формирования усовершенствованного серебряного зеркала, в котором серийно выпускаемые материалы, сами по себе не пригодные для использования в качестве солнечных отражателей, объединяются уникальным образом и образуют долговечный, устойчивый к воздействию атмосферных условий солнечный рефлектор. В разработанной ранее конструкции солнечного рефлектора дешевый отражающий материал SS-95, разработанный фирмой 3 М, соединяется (при помощи различных адгезивных средств) с пленкой, защищающей от ультрафиолетового излучения. Материал SS-95 сам по себе не обладает достаточной стойкостью к воздействию атмосферных условий при эксплуатации вне помещения, чтобы этот материал можно было использовать в солнечных устройствах. Материалу SS-95 свойственна весьма ограниченная стойкость к воздействию атмосферных условий при эксплуатации вне помещений вследствие того, что очень тонкие наружные покрытия, которые используются при производстве изделия, не могут обеспечить достаточную защиту расположенного под ними серебряного отражающего слоя. Однако при защите его гораздо более толстым слоем пленки, защищающей от воздействия ультрафиолетового излучения, достигается стойкость к воздействию атмосферных условий при эксплуатации вне помещений. В настоящем изобретении в эту концепцию внесены усовершенствования и дополнения. Пленка на основе акрилового полимера, предназначенная для защиты от ультрафиолетового излучения (под названием Korad), является серийно выпускаемым изделием. Это изделие обладает свойствами, которые делают его подходящим для верхнего слоя усовершенствованного солнечного рефлектора. Несмотря на то что были найдены другие серийно выпускаемые серебряные отражающие пленки (отличные от пленкиSS-95), эти другие серийно выпускаемые серебряные отражающие пленки не обладают хорошей устойчивостью к атмосферным воздействиям, что обусловлено недостатками, свойственными этим материалам, а также их структурой. Эти серийно выпускаемые серебряные пленки предназначены для использования в помещениях для выполнения таких задач, как повышение характеристик осветительных приборов в служебных помещениях. При добавлении верхнего слоя пленки, защищающей от воздействия ультрафиолетового излучения (например, Korad), получается подходящий солнечный рефлектор, который обладает существенно улучшенной устойчивостью к воздействию атмосферных условий. На фиг. 2 показан другой вариант осуществления усовершенствованного серебряного зеркала,стойкого к воздействию атмосферных условий, предназначенного для использования в солнечных рефлекторах. В этом варианте осуществления изобретения под серебряным слоем 14 расположен медный слой 16 над слоем 15 клеящего вещества, склеивающего при приложении давления. Эта конструкция позволяет получить усовершенствованное серебряное зеркало, устойчивое к воздействию ультрафиолетового излучения, которое при использовании в солнечных рефлекторах обеспечивает еще лучшие показатели устойчивости к воздействию атмосферных условий благодаря тому, что задняя сторона серебряного слоя отделена от слоя 15 клеящего вещества, склеивающего при приложении давления.-4 013418 Проведенные ускоренные испытания на стойкость к воздействию внешних условий для конструкций, представленных на фиг. 1 и 2, например с использованием лабораторных методов управляемых ускоренных испытаний на стойкость к воздействию атмосферных условий, показывают существенно улучшенную оптическую долговечность по сравнению с известными из уровня техники полимерными рефлекторами, что выражается в том, что существующие полимерные зеркала являются существенно более чувствительными к такому разрушению, как расслаивание, при котором в случае наличия влаги происходит катастрофическое отделение отражающего слоя от полимерного слоя. Кроме того, ускоренные испытания на стойкость к воздействию атмосферных условий данной новой конструкции (в которой отсутствуют тонкие слои акрилового покрытия, нанесенного обливанием) показали, что такая конструкция обладает чрезвычайно высокой оптической долговечностью по сравнению с серийно выпускаемым материалом (SS-95) фирмы 3 М, описанным Роше в патенте 4465714. Описание эксперимента На фиг. 3 видно существенное улучшение оптической долговечности новой отражательной конструкции согласно настоящему изобретению (в которой отсутствуют тонкие слои акрилового покрытия,нанесенного обливанием) по сравнению с серийно выпускаемым фирмой 3M материалом (SS-95) на основе патента Роше. Незакрашенными треугольниками показано изменение коэффициента отражения для рефлектора на основе материала SS-95 в зависимости от действительного времени экспонирования в Фениксе, штат Аризона. Закрашенными значками показаны результаты, полученные для предпочтительного варианта осуществления усовершенствованной многослойной отражающей конструкции. Эти материалы подвергались ускоренному экспонированию вне помещения, при котором освещенность примерно в 5 раз превышала естественную освещенность солнечным светом. Это экспонирование проводилось с использованием устройства для испытаний на устойчивость к воздействию атмосферных условий ACUVEX (название состоит из первых букв английской фразы Accurate Controlled Ultra Violet Exposure(точное управляемое ультрафиолетовое экспонирование в соответствии со стандартом на проведение испытаний ASTM G90 (по первым буквам английской фразы, переводимой как "Ускоренные испытания неметаллических материалов на стойкость к воздействию атмосферных условий с использованием концентрированного солнечного света"). Закрашенными квадратными символами показана характеристика усовершенствованного рефлектора, в конструкции которого слои расположены в следующем порядке: защищающий от ультрафиолетового излучения акриловый слой толщиной 2,4 мм/слой полиэтилентерефталата (полиэфира)/слой серебра/слой меди/слой клея, склеивающего при приложении давления. Эквивалентное время экспонирования материалов устройством ACUVEX выбрано на основе суммарной дозы ультрафиолетового излучения солнца. Видно, что, хотя начальная отражающая способность материала SS-95 несколько выше, чем у усовершенствованного рефлектора, после примерно двух лет экспонирования вне помещения отражающая способность материала SS-95 очень быстро снижается. В то же время усовершенствованный отражатель согласно настоящему изобретению сохраняет высокую отражательную способность на протяжении более чем 9 лет эквивалентного экспонирования вне помещения. Другой недостаток, присущий известным конструкциям, характерен для конструкций, в которых применяются серебряные акриловые пленки большой толщины. Напыляемое в вакууме серебро обладает низкой собственной адгезией к акриловой пленке. Было обнаружено, что при воздействии влаги во время работы вне помещений солнечные зеркала, включающие в себя конструкции с сочетанием серебро/акрил, особенно подвержены разрушению, известному под названием расслаивания, когда происходит катастрофическое отслаивание слоя серебра от основы из акриловой пленки. Толстая акриловая пленка впитывает влагу и расширяется, вызывая возникновение механических напряжений, которые приводят к отслаиванию серебряного слоя. Это явление непосредственно показано на фиг. 4. Данные результаты приведены для испытаний, в которых исследуемые солнечные зеркала из посеребренного полимера погружались в воду и измерялась доля подвергнутой отслоению площади в зависимости от времени нахождения в воде. Для образцов посеребренных акриловых пленок большой толщины, использующихся в упомянутых известных конструкциях, всего через 4 дня происходило отслоение 60% зеркальной поверхности. Это означает, что они приходили в полную негодность, что является совершенно неприемлемым. Хотя описание данного изобретения приведено со ссылками на конкретные варианты его осуществления, следует понимать, что для специалистов в данной области техники очевидны различные модификации и изменения данного изобретения и что подобные модификации и изменения могут быть выполнены в пределах объема и существа изобретения, определяемых пунктами формулы изобретения, приводимой ниже. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зеркало серебряное, сохраняющее высокое значение полусферического коэффициента отражения в ультрафиолетовом и видимом спектрах при использовании в солнечных отражателях, содержащее слой клеящего вещества, склеивающего при приложении давления,-5 013418 слой серебра, расположенный над указанным слоем клеящего вещества, склеивающего при приложении давления,полиэтилентерефталатную пленку (PET), расположенную на слое серебра,слой клеящего вещества, расположенный на указанной PET пленке, и защищающую от воздействия ультрафиолетового излучения акриловую пленку, расположенную на слое клеящего вещества. 2. Зеркало серебряное по п.1, в котором ниже слоя серебра над указанным слоем клеящего вещества, склеивающего при приложении давления, расположен слой меди. 3. Зеркало серебряное по п.1, в котором слой серебра находится в непосредственном контакте со слоем клеящего вещества, склеивающего при приложении давления. 4. Зеркало серебряное по любому из пп.1-3, в котором акриловая пленка, защищающая от воздействия ультрафиолетового излучения, имеет толщину 2,4 мм.
